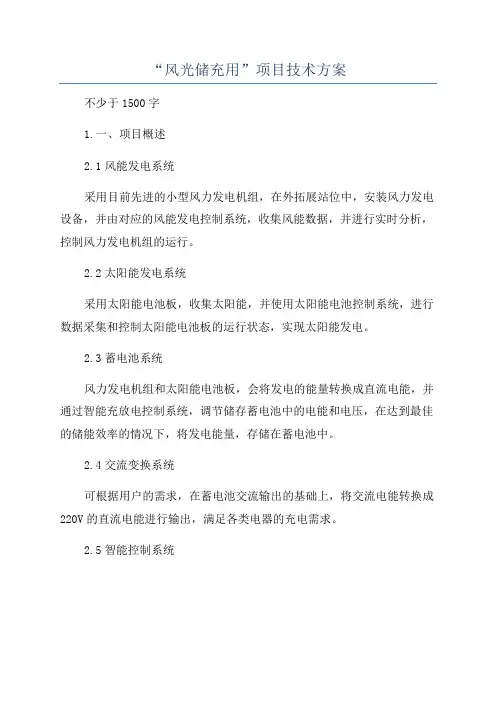

“风光储充用”项目技术方案
不少于1500字
1.一、项目概述
2.1风能发电系统
采用目前先进的小型风力发电机组，在外拓展站位中，安装风力发电设备，并由对应的风能发电控制系统，收集风能数据，并进行实时分析，控制风力发电机组的运行。
2.2太阳能发电系统
采用太阳能电池板，收集太阳能，并使用太阳能电池控制系统，进行数据采集和控制太阳能电池板的运行状态，实现太阳能发电。
2.3蓄电池系统
风力发电机组和太阳能电池板，会将发电的能量转换成直流电能，并通过智能充放电控制系统，调节储存蓄电池中的电能和电压，在达到最佳的储能效率的情况下，将发电能量，存储在蓄电池中。
2.4交流变换系统
可根据用户的需求，在蓄电池交流输出的基础上，将交流电能转换成220V的直流电能进行输出，满足各类电器的充电需求。
2.5智能控制系统。
别墅供电方案1. 引言别墅作为一种高档住宅形式，需要一套安全、可靠的供电方案来满足居民的日常用电需求。
本文将介绍一种适用于别墅的供电方案，包括电力布线、配电箱、应急电源等。
2. 电力布线别墅电力布线是供电方案的基础，决定了供电的可靠性和安全性。
以下是别墅电力布线的几个关键步骤：2.1 规划在规划电力布线时，需要考虑别墅的结构和用电需求。
一般而言，别墅的每个房间都需要至少一组电源插座，并且厨房、浴室等特殊区域需要额外的插座。
2.2 线路设计线路设计时，需要确定主线路和分线路的位置和数量。
主线路通常由总线路和楼层线路组成，而分线路则连接到各个用电设备。
2.3 材料和规格选择在选择电线和插座时，应根据用电负载和安全要求进行选择。
一般而言，别墅的电线采用铜芯电线，插座可以选择带过载保护的安全插座。
2.4 布线施工布线施工过程中，应严格按照相关安全规范进行操作。
特别是在穿越墙壁和地板时，应注意不损坏其他管线和结构。
3. 配电箱设计配电箱是别墅供电方案的核心，负责将来自电力主线路的电力分配到各个分线路。
以下是配电箱设计的几个注意事项：3.1 安全设计配电箱应设有过载保护器、漏电保护器等安全装置，以确保用电的安全性。
同时，应将配电箱安装在易于维修和操作的位置，配备明确的标识和使用说明。
3.2 容量规划根据别墅的用电负载和扩展需求，配电箱的容量应合理规划。
在选择配电箱时，应考虑容量余量，避免超负荷使用。
4. 应急电源选择别墅供电方案中，应急电源是保障用电稳定的重要组成部分。
以下是应急电源的几种选择：4.1 备用发电机备用发电机可为别墅提供可靠的备用电源。
在选择备用发电机时，需考虑其容量、燃料类型和噪音等特性，以满足别墅的应急用电需求。
4.2 蓄电池系统蓄电池系统可以为别墅提供短时间的应急电源。
其优点是无噪音、无污染，并且可以与光伏发电系统结合使用。
4.3 UPS电源UPS电源采用电池作为能量储备，可为别墅提供短时间的备用电源。

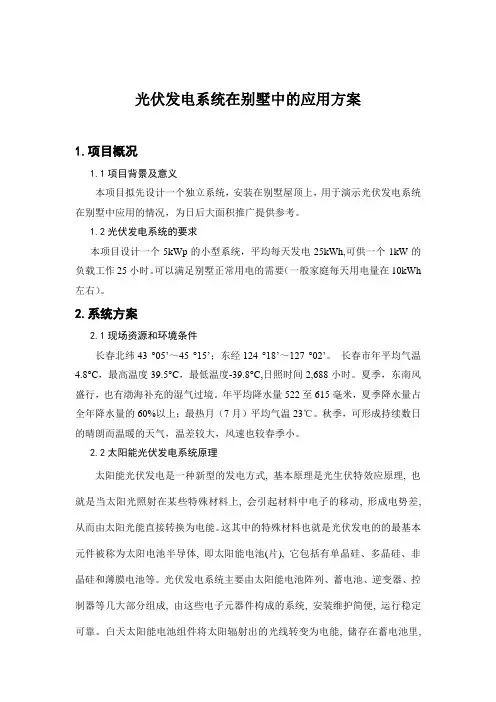

光伏发电系统在别墅中的应用方案1.项目概况1.1项目背景及意义本项目拟先设计一个独立系统，安装在别墅屋顶上，用于演示光伏发电系统在别墅中应用的情况，为日后大面积推广提供参考。
1.2光伏发电系统的要求本项目设计一个5kWp的小型系统，平均每天发电25kWh,可供一个1kW的负载工作25小时。
可以满足别墅正常用电的需要（一般家庭每天用电量在10kWh 左右）。
2.系统方案2.1现场资源和环境条件长春北纬43 °05’～45 °15’；东经124 °18’～127 °02’。
长春市年平均气温4.8°C，最高温度39.5°C，最低温度-39.8°C,日照时间2,688小时。
夏季，东南风盛行，也有渤海补充的湿气过境。
年平均降水量522至615毫米，夏季降水量占全年降水量的60%以上；最热月（7月）平均气温23℃。
秋季，可形成持续数日的晴朗而温暖的天气，温差较大，风速也较春季小。
2.2太阳能光伏发电系统原理太阳能光伏发电是一种新型的发电方式, 基本原理是光生伏特效应原理, 也就是当太阳光照射在某些特殊材料上, 会引起材料中电子的移动, 形成电势差, 从而由太阳光能直接转换为电能。
这其中的特殊材料也就是光伏发电的的最基本元件被称为太阳电池半导体, 即太阳能电池(片), 它包括有单晶硅、多晶硅、非晶硅和薄膜电池等。
光伏发电系统主要由太阳能电池阵列、蓄电池、逆变器、控制器等几大部分组成, 由这些电子元器件构成的系统, 安装维护简便, 运行稳定可靠。
白天太阳能电池组件将太阳辐射出的光线转变为电能, 储存在蓄电池里,在夜间或需要时, 从蓄电池里将电能释放出来, 用于照明和其他用途。
太阳能电池组件是发电设备, 蓄电池是储能设备, 控制器、逆变器是充放电控制保护和直交流变换设备。
2.3太阳能光伏发电主要部件(1) 太阳能电池板：太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
风光储互补微电网系统的设计及应用作者：***来源：《科技资讯》2023年第16期关键词：风力发电储能系统监控线路模拟光伏发电中图分类号： TM92 文献标识码： A 文章编号： 1672-3791（2023）16-0094-04随着新能源发电规模的逐步扩大，许多电网的系统也变得更加完善，其中的监控系统则是对相关参数进行检测[1]。
分布式发电机储能技术在发展中也降低了系统开发的成本，微电网已经成为了电网发展的未来趋势。
因为微电网具有较强的灵活性、安全性，吸引了很多的用戶参与进来，无论是在学术界还是社会上都得到了广泛关注，朝着大众化趋势发展。
1 微电网系统的总体架构目前，在实验室中已经具有3 kW 的单向光伏系统（10 套）、10 kW 三相光伏系统（2 套）、2 kW 室外水平轴风力系统（2 套）、2 kW 室外垂直风力系统（2 套）、5 kW的双馈异步风力发电系统及永磁同步风力发电系统。
本文以某技术职业学校作为平台，所以需要与校园交流母线进行连接，满足系统自身需求后，对大电网进行电流的输送，另一端需要与模拟的架空线路进行连接架空航线进行连接，从而让学生在实验室中能够完成相应的试验。
母线两端与装置的开关连接，借助Modbus 协议产生通信，为系统的正常运行打下良好的基础。
2 微电网中的子系统2.1 光伏系统光伏系统包括光伏电池组件、变流设备、并网发电系统柜等，可实现功能的多元化，同时进行发电、控制、监控、保护等。
在设计中，光伏板被分为固定式光伏板和双轴跟踪式光伏板，如图1、图2 所示。
其中的总功率可达到52 kW，在串联的过程中，形成了光伏阵列，随后将其进行逆变，接入交流母线，便于对光伏板的控制[2]，子系统当中的光伏组件必须要逆变，在逆变之后才能并入交流母线当中。
2.2 风力发电系统该系统能够对风机的电压、逆变器输出电压、电流等数据进行收集，让设备的运行更加安全[3]，风力控制器则是通过ARM 内核芯片进行数据采集和储存。

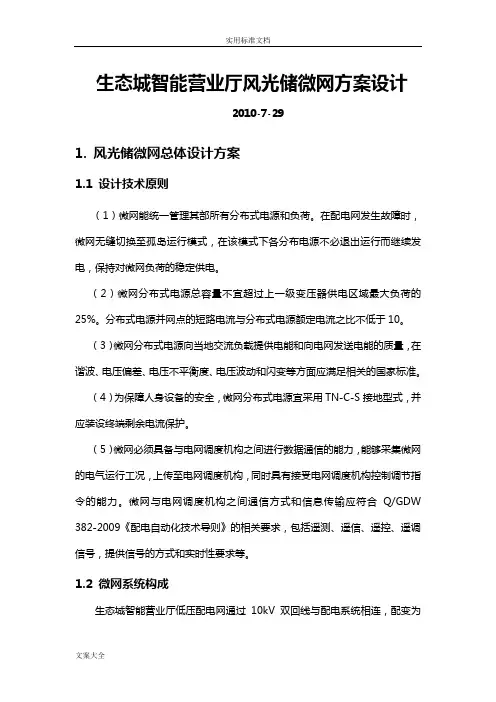

生态城智能营业厅风光储微网方案设计2010-7-291. 风光储微网总体设计方案1.1 设计技术原则（1）微网能统一管理其部所有分布式电源和负荷。
在配电网发生故障时，微网无缝切换至孤岛运行模式，在该模式下各分布电源不必退出运行而继续发电，保持对微网负荷的稳定供电。
（2）微网分布式电源总容量不宜超过上一级变压器供电区域最大负荷的25%。
分布式电源并网点的短路电流与分布式电源额定电流之比不低于10。
（3）微网分布式电源向当地交流负载提供电能和向电网发送电能的质量，在谐波、电压偏差、电压不平衡度、电压波动和闪变等方面应满足相关的国家标准。
（4）为保障人身设备的安全，微网分布式电源宜采用TN-C-S接地型式，并应装设终端剩余电流保护。
（5）微网必须具备与电网调度机构之间进行数据通信的能力，能够采集微网的电气运行工况，上传至电网调度机构，同时具有接受电网调度机构控制调节指令的能力。
微网与电网调度机构之间通信方式和信息传输应符合Q/GDW 382-2009《配电自动化技术导则》的相关要求，包括遥测、遥信、遥控、遥调信号，提供信号的方式和实时性要求等。
1.2 微网系统构成生态城智能营业厅低压配电网通过10kV双回线与配电系统相连，配变为2*500kVA，主要以照明负荷及少量动力负荷作为负载。
微网容量配置：微网容量配置原则是尽量使微网的多余电力不倒送到主网，且尽可能的增加可再生能源的容量。
项目拟建光伏30kWp，风电5kW，同时拟建25kW*2h储能，选取智能营业厅约25kW的办公负荷和照明负荷构成0.4kV低压微网。
微网光伏和风电最大发电容量为35kW，考虑到光伏和风电受和风力条件的约束一般难以达到满发，将微网最大负荷配置为微网最大发电容量的70%，即25kW。
由于微网光伏和风电均为间歇性电源，为了保证在光伏电池和风电在不发电时微网能独立为其部负载供电，所选取的储能容量必须与微网最大负荷相当，因此配置25kW*2h的储能系统。

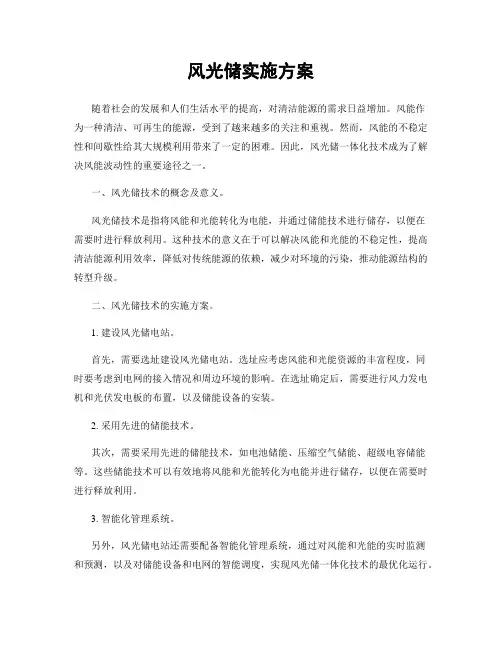

风光储实施方案随着社会的发展和人们生活水平的提高，对清洁能源的需求日益增加。
风能作为一种清洁、可再生的能源，受到了越来越多的关注和重视。
然而，风能的不稳定性和间歇性给其大规模利用带来了一定的困难。
因此，风光储一体化技术成为了解决风能波动性的重要途径之一。
一、风光储技术的概念及意义。
风光储技术是指将风能和光能转化为电能，并通过储能技术进行储存，以便在需要时进行释放利用。
这种技术的意义在于可以解决风能和光能的不稳定性，提高清洁能源利用效率，降低对传统能源的依赖，减少对环境的污染，推动能源结构的转型升级。
二、风光储技术的实施方案。
1. 建设风光储电站。
首先，需要选址建设风光储电站。
选址应考虑风能和光能资源的丰富程度，同时要考虑到电网的接入情况和周边环境的影响。
在选址确定后，需要进行风力发电机和光伏发电板的布置，以及储能设备的安装。
2. 采用先进的储能技术。
其次，需要采用先进的储能技术，如电池储能、压缩空气储能、超级电容储能等。
这些储能技术可以有效地将风能和光能转化为电能并进行储存，以便在需要时进行释放利用。
3. 智能化管理系统。
另外，风光储电站还需要配备智能化管理系统，通过对风能和光能的实时监测和预测，以及对储能设备和电网的智能调度，实现风光储一体化技术的最优化运行。
4. 完善的配套设施。
最后，风光储电站还需要配套建设完善的配套设施，如变电站、输电线路、维护设施等，以确保风光储一体化技术的可靠运行和长期稳定发电。
三、风光储技术的发展前景。
风光储技术的实施将为清洁能源的大规模利用提供重要支撑，有望成为未来能源领域的重要发展方向。
随着技术的不断进步和成本的不断下降，风光储技术将逐渐成为清洁能源的主力军，为人类的可持续发展做出重要贡献。
总之，风光储实施方案的成功实施将为清洁能源的大规模利用提供重要支撑，有利于推动能源结构的转型升级，减少对传统能源的依赖，降低对环境的污染，为人类的可持续发展做出重要贡献。
希望相关部门和企业能够加大对风光储技术的研发和推广力度，共同推动清洁能源事业的发展。
风光储微网系统一体化解决方案摘要：风光储微网系统一体化的推广应用必是新能源的一次革命，将改善现在经常出现的拉闸错峰用电现象，代替现有的燃油发电机，大大提高电网的供电可靠性和运行效率。
关键词：风光储微网系统；一体化解决方案；微网构建软件；稳定性分析；工程应用引言随着智能电网的大力推广，风光储微网系统在并网模式下高效运行，可以提高绿色能源生活小区、新能源厂区、风电场、光伏电站等新能源利用率，增加发电效益；风光储微网系统在孤岛模式下稳定运行为我国解决边远山区、海上钻井平台、远离大陆的岛屿等传统电网无法覆盖地区的缺电问题提供了最佳的解决方案，有着非常好的市场前景和经济效益[1]。
某电气公司结合自身成套设备优势，自主研发了微网系统经济性构建软件、稳定性分析测试平台、智能能量管理系统，可根据当地负荷特性和自然资源，以及业主需求，得到微网系统设计方案，通过工程项目验证，风光储微网系统解决方案具有较大的产业链优势：一体化解决能力、微网系统经济性构建软件、稳定性分析测试平台、智能能量管理系统、完备的产品供应链、工程总承包（EPC）业绩卓越。
1风光储一体化变电站优势风光储一体化变电站的优势如下：减少调峰发电机组的建设，节省调峰发电机组的使用费用如重新点火要耗费大量的燃油，减少输配电线路的建设投资，减少停电损失费，节约电厂和电网的运行维护费用，提高能源使用效率、改善环境状况、实现电网智能化，有利于降低电网负荷峰谷差，获得节能减排效益能够应对电网中断或大区域停电等突发事件，方便对谷电、风电、光电储存，有利于绿色环保，有利于提高电网的供电可靠性和运行效率，低价储存电能，高价输出电能，等于印钞票2系统组成及功能2.1系统方案设计系统方案设计的功能是：根据负荷特性、当地自然资源，以及业主需求，通过微网经济性构建软件、稳定性分析测试平台得到业主满意的微网系统设计方案。
1）微网经济性构建软件根据负荷特性、当地自然资源、约束条件，以及设计目标如缺电率、成本等，通过自主开发的微网经济性构建软件（MODER），评估可利用的自然资源（如风能、太阳能），确定装机容量和可接入负荷；根据业主对供电安全性和供电质量的要求，确定储能设备的容量及种类，从而设计出兼顾度电成本最优的系统设计方案[2]。
风光储互补供电系统典型设计方案目录1. 引言 (3)2. 项目技术方案 (3)2.1 风光储互补发电系统的特点 (3)2.2 适合风光储互补地区分析 (4)2.3 风光储互补发电系统的结构 (6)3. 风光储互补发电系统设计及配制方案 (7)3.1 选定地区的气候分析 (7)3.2 斜面辐射量及峰值日照时数 (9)3.3 光伏阵列间距设计 (10)3.4 家用电器功耗分析 (11)3.5 光伏组件及控制器 (11)3.6 风力发电机及控制器 (14)3.7 蓄电池部分 (16)3.8 发电量情况3.9 配置方案 (17)1.引言能源是国民经济发展和人民生活必须的重要物质基础，在过去的200多年里，建立在煤炭、石油、天然气等化石燃料基础上的能源体系极大的推动了人类社会的发展。
但是人类在使用化石燃料的同时，带来了严重的环境污染和生态系统破坏。
近年来，世界各国逐渐认识到能源对人类的重要性，更认识到常规能源利用过程中对环境和生态系统的破坏，各国纷纷开始根据国情，治理和缓解已经恶化的环境，并把可再生、无污染的新能源的开发利用作为可持续发展的重要内容。
太阳能、风能作为一种重要的可再生能源，其具有清洁、无污染、安全、储量丰富的特点，受到了世界各国的普遍重视。
自《中华人民共合国可再生能源法》颁布实施以来，包括太阳能风能在内的可再生能源利用事业进入了新的历史发展时期。
风光储互补发电系统是利用风能和太阳能资源的互补性，具有较高性价比的一种新型能源发电系统，具有很好的应用前景。
目前随着人们对风光储互补发电技术认识的日渐提高和风光储互补发电技术的不断成熟，其应用领域也越来越广泛，如独立运行于无电地区的集中风光储互补供电系统和户用风光储互补发电系统等。
2. 项目技术方案2.1 风光储互补发电系统的特点风力发电系统利用风力发电机，将风能转换成电能，然而通过控制器对蓄电池充电，最后通过逆变器对负载供电。
该系统具有日发电量较高，系统造价较低，运行维护成本低等优点。

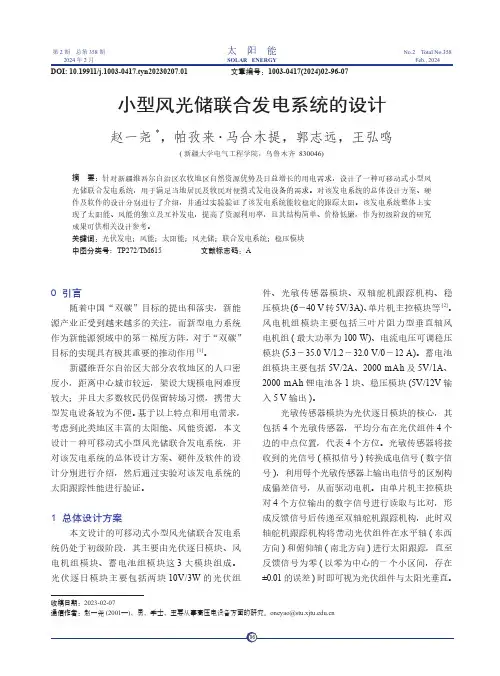

太 阳 能第2期 总第358期2024年2月No.2 Total No.358 Feb., 2024SOLAR ENERGY0 引言随着中国“双碳”目标的提出和落实，新能源产业正受到越来越多的关注，而新型电力系统作为新能源领域中的第一梯度方阵，对于“双碳”目标的实现具有极其重要的推动作用[1]。
新疆维吾尔自治区大部分农牧地区的人口密度小，距离中心城市较远，架设大规模电网难度较大；并且大多数牧民仍保留转场习惯，携带大型发电设备较为不便。
基于以上特点和用电需求，考虑到此类地区丰富的太阳能、风能资源，本文设计一种可移动式小型风光储联合发电系统，并对该发电系统的总体设计方案、硬件及软件的设计分别进行介绍，然后通过实验对该发电系统的太阳跟踪性能进行验证。
1 总体设计方案本文设计的可移动式小型风光储联合发电系统仍处于初级阶段，其主要由光伏逐日模块、风电机组模块、蓄电池组模块这3大模块组成。
光伏逐日模块主要包括两块10V/3W的光伏组件、光敏传感器模块、双轴舵机跟踪机构、稳压模块(6～40 V转5V/3A)、单片机主控模块等[2]。
风电机组模块主要包括三叶片阻力型垂直轴风电机组(最大功率为100 W)、电流电压可调稳压模块(5.3～35.0 V/1.2～32.0 V/0～12 A)。
蓄电池组模块主要包括5V/2A、2000 mAh及5V/1A、2000 mAh锂电池各1块、稳压模块(5V/12V输入5 V输出)。
光敏传感器模块为光伏逐日模块的核心，其包括4个光敏传感器，平均分布在光伏组件4个边的中点位置，代表4个方位。
光敏传感器将接收到的光信号(模拟信号)转换成电信号(数字信号)，利用每个光敏传感器上输出电信号的区别构成偏差信号，从而驱动电机。
由单片机主控模块对4个方位输出的数字信号进行读取与比对，形成反馈信号后传递至双轴舵机跟踪机构，此时双轴舵机跟踪机构将带动光伏组件在水平轴(东西方向)和俯仰轴(南北方向)进行太阳跟踪，直至反馈信号为零(以零为中心的一个小区间，存在±0.01的误差)时即可视为光伏组件与太阳光垂直。
高档别墅区供配电系统设计摘要本次设计题目为小区供配电系统设计，该系统通过降压变压器与10kv公共电源干线相连，然后向学校供给电能。
该小区包括了别墅区，用电负荷较大，对供电可靠性要求也较高。
因此，必须采用可靠性较高的接线形式。
本次设计主要内容包括：负荷计算、短路电流计算、电气主接线的设计、电气设备的选择与校验（包括主变压器的选择、断路器及隔离开关的选择与校验、导体的选择与校验、电流互感器的选择与校验、电压互感器的选择和避雷器的选择等）和变配电所的布置与结构设计。
其中，主接线代表了变配电所主体结构，它对各种电气设备的选择、配电装置的布置、继电保护、自动装置和控制方式的拟定都有决定性的关系，并将长期影响电力系统运行的可靠性、安全性、灵活性和经济性。
在设计的过程中，本人参阅了大量的供配电系统设计、变配电所设计、建筑电气设计规X等相关的规X和设计手册，最后对该校供配电系统进行了初步设计。
本设计为毕业设计，其目的是通过设计实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决电气设计问题的能力，为未来的工作奠定坚实的基础。
关键词：变压器、电气主接线、电气设备、继电保护AbstractThis design topic is the power supply and distribution system for a residence munity, this system is connected with the public line of 10kV through step-down transformers, and distribute electrical power to the residence munity. The residence munity includeVilla area section. The electrical charge is big , and the residence munity’ demand of reliability of power supply is high, using the high reliable wiring form.This design main content includes: the charge putation, short-circuit current putation, electrical main wiring design, electrical equipment choice and verification (including main voltage transformer choice, circuit breaker and disconnecting switch with check-up, conductor choice with check-up, current transformer choice with check-up, voltage transformerchoice with check-up and lightning protector choice and so on),the disposal and configuration of the transformer substation design. Between them, the electrical main wiring has represented the main bodies structure of the substation, it has the decisive relations about the electrical equipment choice, the power distribution equipment arrangement, the relay protection, the decision of automatic device and the control mode ,and it has long-term influence about the reliability，security，flexibility and efficiency of the electrical power system movement.In order to finish the design, I referring to the power supply and distribution design standard, the transformer substation design standard，the electrical design standard of architecture and so on, carry on the preliminary design to this power system. This design is a graduation design .The purpose of this design is to give us a chance of synthetical usage of the knowledge we have learned. Besides, it can train our ability to analyze and solve practical problems in Construct electricity in dependently so that the theory is connected with practice and a solid base is made in favor of future work.Key word: transformer, electrical main wiring,electrical equipment，electrical equipment目录摘要 (1)Abstract (2)第一章概述 (6)第一节设计的对象和主要任务 (6)第二节设计的原则和资料 (6)第二章供配电系统设计 (7)第一节负荷计算 (7)第二节无功补偿功率 (10)第三章变电所位置和型式的选择 (12)第四章变电所主变压器和主结线方案的选择 (13)第一节变电所主变压器的选择 (13)第二节变电所主结线方案选择 (14)第五章短路电流计算 (16)第一节短路电流计算的目的及方法 (16)第二节短路电流计算 (16)第六章电气设备的选择 (18)第一节电气设备选择原则 (18)第二节电气设备选择 (21)第三节高低压母线的选择 (24)第七章变电所进出线和邻近单位联络线的选择 (25)第一节 10KV高压进线和引入电缆的选择 (25)第二节 380V低压出线的选择 (25)第三节作为备用电源的高压联络线的选择校验 (31)第八章变配电所二次回路方案的选择与继电保护的整定 (33)第一节高压断路器的操动机构控制与信号回路 (33)第二节高低压侧的电能计量回路 (33)第三节变配电所的测量和绝缘监察回路 (34)第四节变配电所的保护装置 (35)第九章变配电所的防雷保护与接地装置的设计 (38)第一节变配电所的防雷保护 (38)第二节变配电所公共接地装置的设计 (38)第十章变配电所的布置与结构设计 (41)第一节变配电所总体布置方案的设计要求 (41)第二节变配电所各室的具体布置与结构要求 (41)第三节变配电所布置方案的确定 (44)总结 (45)致谢 (46)参考文献 (47)附录 (48)附录一外文资料翻译 (48)1.1 原文 (48)1.2 译文 (55)附录二小区平面图 (58)附录三主接线图 (59)3.1 主接线图一 (59)3.2 主接线图二 (60)附录四变配电所布置图 (61)第一章概述第一节设计的对象和主要任务1、设计的对象本次设计的对象——“高档住宅小区”，它分为别墅区、公园、银行、医院等七部分，全小区总面积约490000平方米。

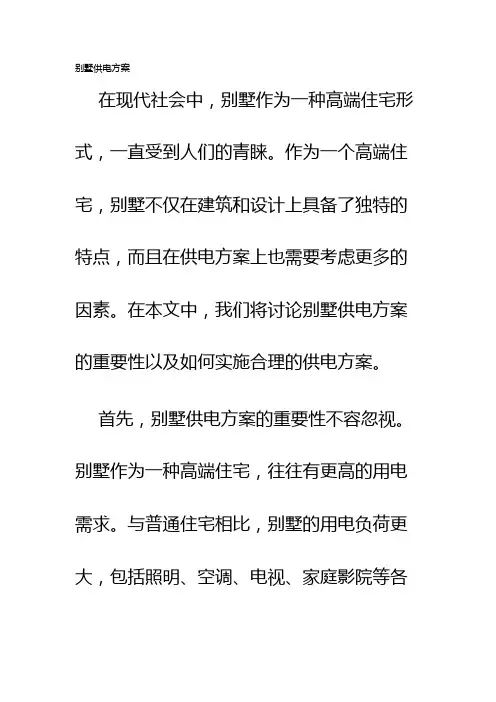

别墅供电方案在现代社会中，别墅作为一种高端住宅形式，一直受到人们的青睐。
作为一个高端住宅，别墅不仅在建筑和设计上具备了独特的特点，而且在供电方案上也需要考虑更多的因素。
在本文中，我们将讨论别墅供电方案的重要性以及如何实施合理的供电方案。
首先，别墅供电方案的重要性不容忽视。
别墅作为一种高端住宅，往往有更高的用电需求。
与普通住宅相比，别墅的用电负荷更大，包括照明、空调、电视、家庭影院等各种电器设备。
因此，合理的供电方案对于别墅的正常运行至关重要。
在制定别墅供电方案时，需要考虑以下几个因素：1. 功率计算：首先，需要计算别墅所需的总功率。
这涉及到各种电器设备的功率要求。
根据不同的用电设备和使用习惯，合理计算总功率，确保供电系统的稳定运行。
2. 供电方式：供电方式包括接入电网和自备电源两种。
对于别墅来说，接入电网是主要的供电方式。
但在某些特殊情况下，如停电或临时停电时，自备电源将充当备用电源，以确保供电的连续性。
3. 线路规划：别墅的供电线路规划应该合理、灵活。
根据别墅的布局和结构，采用合适的线路规划，确保供电线路的安全性和有效性。
4. 安全措施：别墅的供电方案还应该包括安全措施。
这包括接地保护、过载保护、漏电保护等。
这些安全措施的实施可以有效避免电器设备故障引起的安全事故，确保住户和设备的安全。
除了以上几个因素外，别墅供电方案还需要考虑可持续性和能源效率。
如何利用可再生能源和节能措施，减少能源消耗，是一个值得思考和实践的问题。
通过合理利用太阳能、风能等可再生能源，并采用高效节能的电器设备，可以降低能源消耗，减少对环境的影响。
总之，一个合理的别墅供电方案对于别墅的正常运行和居住质量至关重要。
在制定别墅供电方案时，需要全面考虑功率计算、供电方式、线路规划、安全措施等因素。
同时，还应该注重可持续性和能源效率，保护环境并减少能源消耗。
通过合理的供电方案，别墅可以提供安全、舒适和环保的居住环境。
天津中新生态城风光储能微网方案天津中新生态城是中国首个全封闭的鲁班风光储能微网示范项目，该项目旨在以可再生能源为主，实现能源的高效利用和多能源互补。
该微网方案采用风电和光伏发电作为主要可再生能源，并结合能源储存技术，实现能源的稳定供应和高效利用。
下面将从三个方面介绍该方案。
首先，该方案的核心技术是风光储能技术。
风光储能技术主要包括风力发电和光伏发电两个方面。
风力发电通过风力机将风能转换成电能。
光伏发电则是利用太阳能光辐射直接转化为电能。
这两种可再生能源具有环保、清洁、可再生等特点，可以有效地替代传统的化石燃料发电，减少二氧化碳等温室气体的排放。
在天津中新生态城的微网系统中，通过合理配置风力发电机组和光伏发电设备，可满足城市的电能需求。
其次，该方案还采用了能源储存技术。
由于风力发电和光伏发电的产生不稳定，有时无法满足城市的需求。
因此，必须采用能源储存技术来储存过剩的电能，在需求高峰时释放出来。
该方案采用的能源储存技术主要包括锂离子电池和氢能存储。
锂离子电池具有高能量密度和长寿命等特点，可以满足短期能量储存的需求；氢能存储则可以实现大规模的长期能量储存。
通过合理配置能源储存设备，可以实现能源的平衡和高效利用。
最后，该方案还采用了智能能源管理系统。
智能能源管理系统通过对能源的监测和控制，实现能源的合理调度和分配。
该系统可以实时监测风力发电和光伏发电的产能情况，以及能源储存设备的储能情况，从而根据城市的需求合理分配能源。
此外，智能能源管理系统还可以预测城市未来的用电需求，并根据天气情况和负荷情况进行调整，以提高能源的利用效率。
总之，天津中新生态城风光储能微网方案以可再生能源为主，采用了风光储能技术、能源储存技术和智能能源管理系统，实现了能源的高效利用和多能源互补。
通过这一方案，可以有效地减少对传统化石燃料的依赖，降低二氧化碳等温室气体的排放，进一步推动可持续能源的发展和利用。
风光储项目实施方案一、项目背景。
随着可再生能源的快速发展，风光储技术作为一种高效的能源储存方式受到了广泛关注。
风光储项目旨在利用风能和光能进行电能转化，并通过储能设备将电能进行储存，以满足电网调峰、备用、平稳运行等需求，提高可再生能源的利用率，促进清洁能源的发展。
二、项目目标。
1. 建设具有一定规模的风光储电站，实现风能和光能的有效转化和储存；2. 提高可再生能源的消纳能力，降低电网调峰压力；3. 提高电能储存效率，提高清洁能源利用率；4. 实现风光储技术的商业化应用，推动清洁能源产业发展。
三、项目实施方案。
1. 地点选择，根据风能和光能资源分布情况，选择适宜的地点建设风光储电站，充分利用资源优势。
2. 技术选型，选择成熟可靠的风光储技术设备，确保项目稳定运行和高效发电。
3. 设备建设，按照设计方案进行风光储设备的建设和安装，确保设备质量和运行稳定。
4. 运行管理，建立完善的运行管理制度，保障风光储电站的安全稳定运行，提高发电效率。
5. 接入电网，与当地电网进行接入对接，保障风光储电站并网运行，提高可再生能源消纳能力。
6. 运营维护，建立定期检修和维护制度，确保风光储设备的长期稳定运行。
四、项目效益。
1. 提高可再生能源利用率，减少传统能源消耗；2. 缓解电网调峰压力，提高电网稳定性；3. 推动清洁能源产业发展，促进经济可持续发展；4. 降低环境污染，改善生态环境。
五、项目风险。
1. 技术风险，风光储技术仍处于发展阶段，存在技术不成熟的风险；2. 市场风险，受政策、市场等因素影响，项目收益存在一定不确定性；3. 设备运行风险，设备运行过程中可能出现故障或损坏，影响发电效率。
六、项目保障措施。
1. 技术研发，加大对风光储技术的研发投入，提高技术成熟度；2. 政策支持，争取政府支持和补贴，降低项目投资风险；3. 设备保障，选择优质设备供应商，确保设备质量和售后服务；4. 风险评估，建立完善的风险评估机制，及时发现和应对各类风险。
方案编号：CN-JC-019-2014015KWh钛酸锂家庭储能器设计方案2014-03-02目录一、项目概述 (3)二、设计方案 (3)三、系统参数 (5)四、产品介绍 (5)五、产品型号 (6)六、功能特点：（以高端配置为例） (6)七、系统安装要求 (7)八、设计运行条件 (7)九、报价核算 (8)附：常用二次电池性能对比 (9)一、项目概述经前期沟通得知，现场为张家口某地，计划配套一组家庭用风光储新能源发电装置，希望通过风力发电、光伏发电解决家庭用电的供给，同时通过该设备可实现电网停电备用电源的功能，也可在风光发电富余的情况下向电网卖电，解决家庭用户的发电并网的问题。
结合现场需求，推荐配置珠海银隆针对小型储能现场开发的家庭储能器产品。
二、设计方案结合现场需求，我们配置的家庭储能器系统架构图如下：该系统包含：风力发电机、太阳能光伏板、风光控制器、储能电池、孤网逆变器、并网逆变器、双向计量表及辅助控制器，下面就这几部分做简单介绍。
风力发电机：配置功率为5KW的三相风力发电机，最大输出功率5KW，具备风向跟踪、风机刹车等功能，输出电压与风光控制器配套。
太阳能光伏板：配置功率为2KW的光伏板，占地面积约20平米，输出电压与风光控制器配套。
风光控制器：配置功率为7KW,满足上述风光电源输入，经风光控制器整流后输出56V直流电，输出连接储能电池。
储能电池：电芯选用20AH 软包钛酸锂电池，采用6并21串成组为模块电池，最终模块电池参数为48.3V 120AH，总容量为5.8KWh，由于采用钛酸锂电池，电池满足长寿命、无污染、支持大倍率充放电等要求，针对常用二次电池比较将以附件形式附在方案后边。
孤网逆变器：通过该逆变器解决电池直流电到交流电的转换，根据要求配置功率为5KW，输出为单相AC220V，当电网停电时也可通过该设备提供交流电源，使家庭储能器具备备用电源的功能。
并网逆变器：通过该逆变器解决新能源卖电的问题，根据要求配置功率为3KW，直流此连接电池，输出功率0~3KW可调，该模块将为选配件，如果现场不需要并网功能，可不配置此功能模块。
《风光储一体化》教案
一、教学目标
通过本次课程，使学生能够：
1）掌握新能源发电技术（光伏发电、风力发电）的基本原理、系统组成及工作过程。
2）了解微电网系统的基本概念、架构和功能，及其在分布式能源、智能电网中的应用。
3）加深对淮海战役和爱国主义教育的认识，培养学生的爱国情怀和历史责任感。
4）提高学生的实践操作能力、团队协作能力和创新思维能力。
二、教学时长与内容安排
本次课程共计8学时，分为以下几个部分：
1）新能源发电技术概述（1学时）
2）光伏发电技术深入（2学时）
3）风力发电技术探究（2学时）
4）微电网系统介绍（1学时）
5）实践操作与模拟实验（1学时）
6）淮海战役纪念馆爱国主义教育（1/2学时）
7）新能源发电技术与爱国主义教育融合探讨（1/2学时）
8）课程总结与考核（根据实际情况调整）
三、教学详细内容与过程。
别墅区风光储微电网发电系统方案中节能绿洲（北京）太阳能科技有限公司2014年3月目录前言 (3)1.项目概况 (4)1.1项目地点 (4)1.2项目地理位置 (4)1.3太阳辐射条件 (4)2系统设计 (7)2.1项目建设规模及主要内容 (7)2.2系统主要配置表 (7)2.3主要产品介绍 (8)3.效益分析 (17)3.1项目发电量计算 (17)3.2经济效益分析 (17)附件：项目图 (18)前言光伏建筑一体化，是应用太阳能发电的一种新概念，简单地讲就是将太阳能光伏发电方阵安装在建筑的围护结构外表面来提供电力。
由于光伏方阵与建筑的结合不占用额外的地面空间，是光伏发电系统在城市中广泛应用的最佳安装方式，因而倍受关注。
随着其技术不断完善，采用太阳能建筑一体化设计的太阳能建筑将来必定成为我国今后几年里建筑业发展的主流方向，太阳能建筑一体化的大规模出现已经成为一种时代的必然。
1.项目概况1.1项目地点北京市昌平区拉菲特城堡某别墅1.2项目地理位置本项目位于北京市。
北京是中华人民共和国的首都，简称京，位于华北地区，面积 1.68 万平方公里，东南部为平原，西北部为燕山、太行山山地。
北京位于北纬 39°56′，东经 116°20′；西北毗临山西，内蒙古高原，南与华北大平原相接，东近渤海。
市中心海拔43.71 米。
属于北温带亚湿润气候。
1.3太阳辐射条件北京的气候为典型的暖温带半湿润大陆性季风气候，夏季高温多雨，冬季寒冷干燥，春、秋短促。
2010年为例，全年平均气温14.0℃（北京市气象局）。
1月-7至-4℃，7月25至26℃。
极端最低-27.4℃，极端最高42℃以上。
全年无霜期180至200天，西部山区较短。
2010年平均降雨量369毫米，为华北地区降雨最多的地区之一。
降水季节分配很不均匀，全年降水的80%集中在夏季6、7、8三个月，7、8月有大雨。
北京市主要气象要素特征值项目单位北京市主要气象要素特征值指标发生时间气温多年平均℃12.15 1951—2009年多年极端高℃41.9 1999年多年极端低℃-27.4 1966年降水量多年平均年总量Mm 589 1951—2009年 年最多降水量 Mm 1404.6 1959年 多年一日最大 Mm 244.2 1959年 多年平均降水日数天1954年统计年限为1951—2009年北京地区开发利用太阳能有着非常有利的自然条件。
通过对北京太阳能资源的普查表明北京地区太能资源属于较丰富区，年日照时数达到2600小时左右，年累计太阳能辐射量达到1576.8KWh/m2。
并且，北京各地太阳能资源稳定程度很好，属于稳定等级，为北京地区利用太阳能提供了极为有利的自然条件。
因此，北京发展太阳能资源的前景良好。
北京地区各月总辐射量北京地区逐日平均温度北京市月平均含湿量北京地区的水平面光照辐射量表（NASA 大气科学数据中心）月 每日的太阳辐射 - 水平线风速 度/平方米/日米/秒 一月 2.15 2.8 二月 3.00 2.9 三月 3.94 3.2 四月 4.903.4 五月 5.48 2.9 六月 5.19 2.5 七月4.59 1.9 八月 4.38 1.6 九月 3.93 1.9 十月 3.10 2.1 十一月 2.23 2.6 十二月 1.82 2.7 年平均数3.732.5根据NASA 的观测结果，获得了日平均水平总光照辐射量，总体来看，北京市全年太阳能年辐射量大于5000MJ/m 2，属太阳能资源丰富区。
北京地区水平面的日平均太阳辐射强度统计2系统设计2.1项目建设规模及主要内容本项目设计采用风光储微电网方案，光伏子系统与储能子系统为共交流并接方式，风机子系统与储能子系统为共直流并接方式，微网逆变器为系统主控单元，本系统可离网独立供电，也可与市电并网运行。
经现场勘察其中一个屋顶可安装太阳能组件，屋顶的可利用面积约60~70平米，采用240W的光伏组件21块，串并联后接入5KW的光伏并网逆变器，采用400W的风力发电机1台，经风机控制器接入蓄电池组。
最终实现将整个风光储系统并网接入市电交流电网进行并网发电的方案。
2.2系统主要配置表名称规格数量单位光伏组件240Wp 24 块光伏组件支架240W 24 套并网逆变器3000W 2 台储能型逆变器XTH-6000-48 1 台蓄电池（含支架）2V 400Ah 24 块风机HY-400 1 套风机控制器48V-600W 1 台风机塔架10米 1 套线缆4mm2光伏组件线20 米YJV-2*6 200 米RV16红黑线10 米YJV-3*16 300 米配电箱 1 台其他零部件 1 套总价￥：182000元2.3主要产品介绍2.3.1光伏组件本工程计划选用功率为250Wp的多晶硅电池组件。
250Wp电池组件组件效率≥15％，峰值功率偏差在0－+5W以内，2年内衰减率不大于2％，25年总衰减率不大于20％。
工作温度范围为-40℃～+85℃，初始功率不低于组件标称功率。
组件参数如下：太阳电池组件技术参数太阳电池种类多晶硅指标单位数据峰值功率Wp 240功率偏差W 0 ~ +5组件效率% ≥14.5 开路电压（Voc）V 36.9短路电流（Isc） A 8.55工作电压（Vmppt）V 29.7工作电流（Imppt） A 8系统最大耐压Vdc 1000尺寸Mm 1650*990*40重量Kg 19.5 峰值功率温度系数%/K -0.44%开路电压温度系数%/K -0.32%短路电流温度系数%/K 0.047%10年功率衰降% «10%25年功率衰降% «20%运行温度范围摄氏度-40--+85最大风/雪负载Pa 5400 注：上述组件功率标称在标准测试条件（STC）下：1000W/m2、太阳电池温度25℃、AM1.5。
2.3.2风力发电机本项目计划采用400KW的风力发电机，此系列风机采用的叶片经有限元分析软件ANSYS进行载荷及疲劳分析；风机后座偏航系统采用简支梁结构，跨中只有正弯矩，张拉预应力都不会在梁中产生附加内力，从而增强了风机抵抗暴风冲击的能力本系列风机的叶片采用了经过高温高压制造的尼龙材料制作的失速叶片，摆脱了传统的限速方式,从空气动力学的角度出发，控制机械动力的缺陷。
叶片叶型的特殊结构使其在风大时利用叶尖的负力来限制叶片转速，当叶尖速度越快，产生的负压及高频振动则越强，而此种柔性叶片，正能分解高频振动，防止叶尖损坏。
同时，采用电磁制动，比机械制动停机速度更快，约3~6秒就能使风机处于停止状态。
CP 值下降，无电流输出。
1）选用高强度的耐低温工程塑料，采用大型注塑机模压成型技术制造叶片，可以保证叶片的翼形及质量的分布一致，从而保证叶片运行平稳、无振动、低噪音、高强度和优越的气动性能。
叶片的不平衡引起的振动是导致风机故障的主要原因，我们所采用的叶片制造技术从根本上消除了引起叶片振动的因素，大大提高了产品的可靠性。
2）采用N38SH高磁性钕铁硼永磁材料制造发电机，大大提高了发电机的效率，减小了发电机的体积和重量。
3）采用铝合金压铸成型技术制造风力发电机部件，保证每个部件的一致性，提高了产品的合格率和批量化生产的能力。
采用铝合金材料不仅强度高，而且重量轻，散热性好，提高了风机的过载能力。
4）特殊的内压式集电环结构和锁线装置保证发电机的引出线可靠，彻底清除了引出线的缠绕和接触不良的故障。
5）精密的产品加工质量保证发电机极低的起动阻力矩（小于0.08Nm），确保HY-400风力发电机低于2.0m/s的起动风速。
6）所有的紧固件选用不锈钢材料，外表采用防紫外线的喷塑工艺，全密封结构设计，不仅保证产品的防腐、防锈、防霉、防紫外线、防尘性能（防护等级达到IP66的标准），而且使其外表光亮、外形美观。
7）失速型叶片设计加电磁限速保护，确保风机的抗大风强度。
8）叶片和发电机的匹配设计，保证风机有很宽的有效工作风速区域，提高了机组的发电量。
9）自动调向灵活，无明显震动和异常噪音，大规模使用于风光互补路灯和风光互补系统。
10）设计寿命为15年。
11）HY-400L风力发电机主要参数：风轮直径：1.55m启动风速：2 m/s切入风速：2.5m/s额定风速：12m/s额定功率：400W额定电压：DC 12V/24V叶片数量：5叶片最大风抗：50m/s大风保护：叶片失速，电磁制动，卸荷器认证： CE、RoHS、ISO9001、cETL2.3.3光伏并网逆变器逆变器具有电网过/欠压保护、过/欠频保护、防孤岛保护、恢复并网保护、过流保护、极性反接保护、过载保护功能和绝缘阻抗监测、残余电流监测功能，电磁兼容性能应满足相应的环境使用要求。
