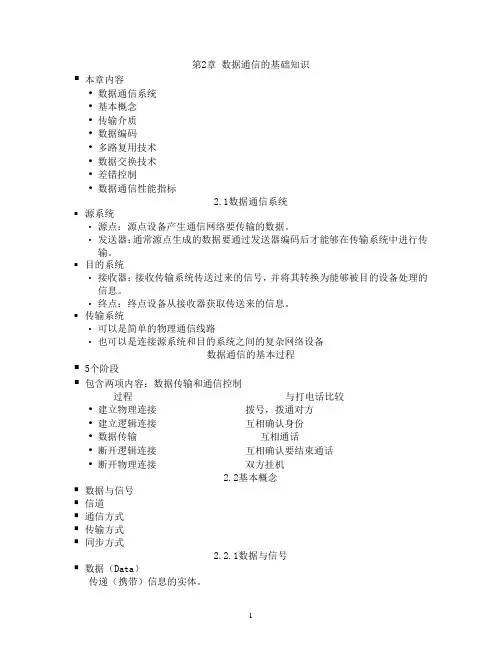

第2章数据通信的基础知识▪本章内容•数据通信系统•基本概念•传输介质•数据编码•多路复用技术•数据交换技术•差错控制•数据通信性能指标2.1数据通信系统▪源系统•源点：源点设备产生通信网络要传输的数据。

•发送器：通常源点生成的数据要通过发送器编码后才能够在传输系统中进行传输。

▪目的系统•接收器：接收传输系统传送过来的信号，并将其转换为能够被目的设备处理的信息。

•终点：终点设备从接收器获取传送来的信息。

▪传输系统•可以是简单的物理通信线路•也可以是连接源系统和目的系统之间的复杂网络设备数据通信的基本过程▪5个阶段▪包含两项内容：数据传输和通信控制过程与打电话比较•建立物理连接拨号，拨通对方•建立逻辑连接互相确认身份•数据传输互相通话•断开逻辑连接互相确认要结束通话•断开物理连接双方挂机2.2基本概念▪数据与信号▪信道▪通信方式▪传输方式▪同步方式2.2.1数据与信号▪数据（Data）传递（携带）信息的实体。

▪信息（Information）数据的内容或解释。

▪信号（Signal）数据的物理量编码（通常为电编码），数据以信号的形式在介质中传播▪模拟信号•时间上连续，包含无穷多个信号值▪数字信号•时间上离散，仅包含有限数目的信号值。

最常见的是二值信号▪周期信号信号由不断重复的固定模式组成（如正弦波）▪非周期信号信号没有固定的模式和波形循环（如语音的音波信号）。

▪信息编码：将信息用二进制数表示的方法•例如：ASCII编码、BCD编码等▪数据编码：将数据用物理量表示的方法•例如：字符“A”的ASCII编码为01000001，其数据编码可能为▪信息通过数据通信系统进行传输的过程•把携带信息的数据用物理信号形式通过信道传送到目的地▪信息和数据（二进制位）不能直接在信道上传输•编码：数据→适合传输的数字信号——便于同步、识别、纠错•调制：数字信号→适合传输的形式——按频率、幅度、相位•解调：接收波形→数字信号•解码：数字信号→原始数据▪不同类型的信号在不同类型的信道上传输有4种情况：▪模拟传输和数字传输所使用的技术▪编码与调制的区别•编码：用数字信号承载数字或模拟数据•调制：用模拟信号承载数字或模拟数据2.2.2 信道▪信道（Channel）：传送信息的线路（或通路）▪数字信道：以数字脉冲形式（离散信号）传输数据的信道•计算机网络中主要采用数字信道进行数据传输•ADSL、ISDN、DDN、ATM、局域网▪模拟信道：以连续模拟信号形式传输数据的信道•CATV、无线电广播、电话拨号线路▪数字通信与模拟通信•数字通信▪在数字信道上实现模拟信息或数字信息的传输•模拟通信▪在模拟信道上实现模拟信息或数字信息的传输▪数字通信的优点•抗噪声（干扰）能力强•可以控制差错，提高了传输质量•便于用计算机进行处理•易于加密、保密性强•可以传输语音、数据、影像，通用、灵活▪计算机通信仅在不得已的情况下，才会采用模拟通信，如通过电话线拨号上网。

第二章：数据通信基础名词解释：【信息】：是对客观食物的反映，可以是对物质的形态、大小、结构、性能等全部或部分特性的描述，也可以表示物质与外部的联系。

【数据】：信息可以用数字的形式来表示，数字化的信息称为数据。

【信道容量】：是指信道传输信息的最大能力，通常用信息速率来表示。

【码元】：计算机网络传送中的每1位二进制数字称为“码元”或“码位”。

【比特率】：是一种数字信号的传输速率，它表示单位时间内所传送的二进制编码的有效位数。

【波特率】：是一种调制速率，也称波形速率。

它是针对在模拟信通上进行数字传输时，从调制解调器输出的调制信号，每秒钟载波调制状态改变的次数。

或者说，在数据传输过程中，线路上每秒钟传送的波形个数就是波特率。

【误码率】：误码率指信息传输的错误率，也称错误率，是数据通信系统在正常工作情况下，衡量传输可靠性的指标。

【吞吐量】：是单位时间内整个网络能够处理的信息总量。

【信道的传输延迟】：信号在信道中传输，从信源端到达信宿需要一定的时间，这个时间称为传播延迟（或时延）。

【信道带宽】：信道带宽是指信道所能传送的信号频率宽度，它的值为信道上可传送信号的最高频率与最低频率之差。

【数据传输率】：是指单位时间内信道内传输的信息量，即比特率。

【数据终端设备（DTE）】：是指用于处理用户数据的设备，是数据通信系统的信源和信宿，在计算机网络中，它是资源子网的主题。

【数据线路端接设备（DCE）】：又称为数据通信设备，是介于DTE与传输介质之间的设备，用于将DTE发出的数字信号变换成适合于在传输介质上传输的信号形式，并将它送至传输截至上；或者将从传输介质上接收的远端信号变换为计算机能接收的数字信号形式，并送往计算机。

【频带传输】：就是将代表数据的二进制信号，通过调制解调器，变换成具有一定频带范围的模拟数据信号进行传输，传输到接收端后再将模拟数据信号解调还原为数字信号。

【基带】：人们把矩形脉冲信号的固有频带称为基本频带，简称基带。

第二章数据通信基础内容知识总结数据通信的基本概念是什么？：数据通信是两个实体间的数据传输和交换，他是通过各种不同的方式和传输介质，把处在不同地理位置的终端和计算机，或计算机与计算机连接起来，完成数据传输、信息交换和通信处理等任务。

什么是信息和数据？信息：是对客观事物的反应，信息有各种存在形式，例如，数字、文字、声音、图像、图形等。

数据：信息可以用数字的形式来表示，数字化的信息称为数据。

数据是信息的载体，信息则是数据的内在含义或解释。

什么是信道和信道容量？信道：是传输信号的一条通道，分为物理通道和逻辑通道。

物理信道是指用来传送信号或数据的物理通路由传输介质及其附属设备组成。

逻辑信道也是传输信号的一条通路。

信道容量：是指信道传输信息的最大能力，用信息速率来表示。

什么是码元和码字？：在数据传输中，有时把一个数字脉冲成为一个码元是构成信息编码的最小单位。

数据通信系统主要技术指标有以下几项：比特率：是一种数字信号的传输速率，他表示单位时间内所传送的二进制带码的有效位数，单位比特每秒（bps）或千比特每秒（bps）表示。

波特率：是一种调制速率，也称为波形速率。

单位（Baud）误码率：信息传输的错误率，也称错误率，是通信系统在正常工作的情况下，衡量传输可靠性的指标。

误码率P e=N e除N吞吐量：是单位时间内整个网络能够处理的信息总量，单位是字节/秒或位/秒。

在单信道总线型网络中：吞吐率=信道容量乘传输速率。

信道传输延迟：信号在信道内传输时，从信源到信宿需要一定的时间，这个时间成为传播延迟或（时延）《与距离有关》带宽与数据传输率是什么？信道带宽：是指信道所能传送的信号频率宽度，他的值为信道上可传送信号的最高频率与最低频率之差。

数据传输率：是指单位时间内信道内传输的信息量即比特率S=Blog2NB是数字信号的脉冲频率，即波特率；N是调制电平数。

数字传输方式数据通信系统模型包括：数据线路端设备数据终端设备数据终端设备：是指用于处理用户数据的设备，是数据通信系统的信源和信宿。
