监理检查表--钻孔灌注桩

监理检查表--钻孔灌注桩关键信息项1、钻孔灌注桩的位置和编号2、施工日期3、施工单位名称4、监理单位名称5、钻孔灌注桩的设计参数（如桩径、桩长、桩身混凝土强度等）6、钻孔设备型号和参数7、钻进过程中的各项参数（如钻进速度、泥浆比重等）8、钢筋笼的制作和安装情况9、混凝土灌注的时间、数量和坍落度10、桩身质量检测结果11 引言本协议旨在规范钻孔灌注桩施工过程中的监理检查工作，确保钻孔灌注桩的施工质量符合设计要求和相关标准。

111 适用范围本协议适用于具体工程项目名称中钻孔灌注桩的施工监理检查。

112 编制依据本协议依据以下规范和标准编制：列出相关的规范和标准名称及编号21 施工准备阶段的监理检查211 施工方案审查监理工程师应审查施工单位提交的钻孔灌注桩施工方案，包括施工工艺、施工设备、施工人员组织、质量保证措施等内容，确保施工方案合理可行。

212 原材料检验对用于钻孔灌注桩施工的原材料，如钢筋、水泥、砂、石等，监理工程师应进行见证取样送检，检验合格后方可使用。

213 测量放线复核监理工程师应复核施工单位的测量放线成果，确保钻孔灌注桩的位置和桩位偏差符合设计要求。

31 钻进过程中的监理检查311 钻孔设备检查监理工程师应检查钻孔设备的型号、性能、完好性等，确保设备能够满足施工要求。

312 钻进参数控制监理工程师应监督施工单位控制钻进速度、泥浆比重、钻进深度等参数，确保钻进过程符合施工规范。

313 孔位偏差检查定期检查孔位偏差，发现偏差超过允许值时，应要求施工单位及时采取纠偏措施。

41 钢筋笼制作与安装的监理检查411 钢筋笼制作质量检查钢筋笼的钢筋规格、数量、间距、焊接质量等，确保符合设计要求。

412 钢筋笼安装位置检查钢筋笼的安装位置、垂直度、保护层厚度等，确保安装准确。

51 混凝土灌注的监理检查511 混凝土配合比审查审查混凝土配合比设计报告，确保混凝土强度、坍落度等指标符合设计要求。

512 混凝土灌注过程监督混凝土灌注的连续性、灌注速度、导管埋深等，确保灌注质量。

监理检查表_钻孔灌注桩一、施工准备阶段1、施工方案审查检查施工单位提交的钻孔灌注桩施工方案，包括施工工艺、施工流程、质量保证措施、安全保障措施等内容是否完整、合理。

方案中对施工机械设备的选型和配置是否满足工程要求。

2、施工场地检查检查施工现场的“三通一平”是否完成，即水通、电通、路通和场地平整。

场地排水系统是否完善，以防止积水影响施工。

3、原材料检验检查钢筋、水泥、砂、石等原材料的质量证明文件，确保其质量符合设计和规范要求。

见证原材料的取样和送检，检验结果应合格。

4、测量放线复核复核施工单位的测量放线成果，包括桩位的坐标、标高是否准确。

检查桩位的保护措施是否到位。

二、钻进成孔阶段1、钻机就位检查检查钻机的安装是否牢固、平稳，钻杆的垂直度是否符合要求。

钻头直径是否符合设计桩径。

2、泥浆制备与性能检测检查泥浆池的设置是否合理，泥浆的制备材料是否符合要求。

定期检测泥浆的性能指标，如比重、粘度、含砂率等，确保泥浆能起到护壁和排渣的作用。

3、钻进过程监控记录钻进的深度、速度和地质情况，与地质勘察报告进行对比，如有异常应及时处理。

检查孔内的水位是否保持稳定，防止坍孔。

4、终孔验收当钻孔达到设计深度后，进行终孔验收。

检查孔深、孔径、孔底沉渣厚度等指标是否符合设计和规范要求。

验收合格后，应及时进行清孔。

三、钢筋笼制作与安装阶段1、钢筋笼制作检查检查钢筋的品种、规格、数量是否符合设计要求。

钢筋的焊接质量是否符合规范要求，焊缝应饱满、无夹渣、无气孔。

钢筋笼的尺寸（直径、长度、主筋间距、箍筋间距等）应符合设计要求。

2、钢筋笼安装检查检查钢筋笼的起吊和安装方式是否合理，防止变形。

钢筋笼的安装位置是否准确，其顶面和底面的标高是否符合设计要求。

钢筋笼的固定是否牢固，防止在混凝土灌注过程中上浮或下沉。

四、混凝土灌注阶段1、混凝土配合比审查审查混凝土配合比设计报告，其强度等级、坍落度等指标应符合设计和施工要求。

2、混凝土搅拌与运输检查检查混凝土搅拌设备的运行情况，确保混凝土搅拌均匀。

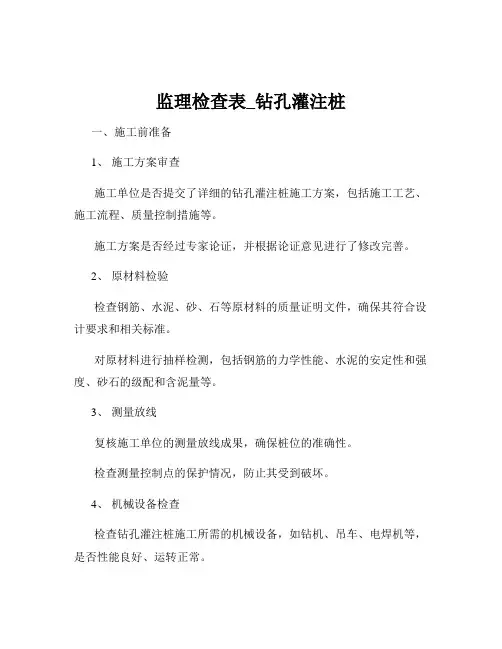

监理检查表_钻孔灌注桩一、施工前准备1、施工方案审查施工单位是否提交了详细的钻孔灌注桩施工方案，包括施工工艺、施工流程、质量控制措施等。

施工方案是否经过专家论证，并根据论证意见进行了修改完善。

2、原材料检验检查钢筋、水泥、砂、石等原材料的质量证明文件，确保其符合设计要求和相关标准。

对原材料进行抽样检测，包括钢筋的力学性能、水泥的安定性和强度、砂石的级配和含泥量等。

3、测量放线复核施工单位的测量放线成果，确保桩位的准确性。

检查测量控制点的保护情况，防止其受到破坏。

4、机械设备检查检查钻孔灌注桩施工所需的机械设备，如钻机、吊车、电焊机等，是否性能良好、运转正常。

查看机械设备的检定证书和维护保养记录，确保其在有效期内。

二、施工过程1、护筒埋设护筒的直径、长度是否符合设计要求，埋设深度是否足够。

护筒中心与桩位中心的偏差是否在允许范围内。

护筒周围是否填土夯实，防止护筒位移和漏水。

2、钻进成孔检查钻进速度、钻进压力和泥浆性能，确保钻进过程稳定。

记录钻孔的深度、孔径、垂直度等参数，及时发现偏差并采取纠正措施。

观察孔内的出土情况，判断地层变化，与地质勘察报告进行对比。

3、清孔检查清孔后的泥浆指标，如比重、粘度、含砂率等，是否符合规范要求。

测量孔底沉渣厚度，确保其不超过设计规定值。

4、钢筋笼制作与安装检查钢筋笼的制作质量，包括钢筋的规格、间距、焊接质量等。

钢筋笼的长度、直径是否符合设计要求，主筋的保护层厚度是否设置得当。

观察钢筋笼的安装过程，确保其垂直下放，不碰撞孔壁，且接头连接牢固。

5、混凝土灌注检查混凝土的配合比、坍落度和原材料质量，确保混凝土的性能满足要求。

计算混凝土的灌注量，与实际灌注量进行对比，防止出现断桩现象。

观察灌注过程中导管的埋深，确保其在 2-6 米范围内。

督促施工单位做好混凝土试块的留置工作。

三、施工完成后1、桩身质量检测按照设计要求和规范规定，采用低应变法、声波透射法或钻芯法等对桩身质量进行检测。

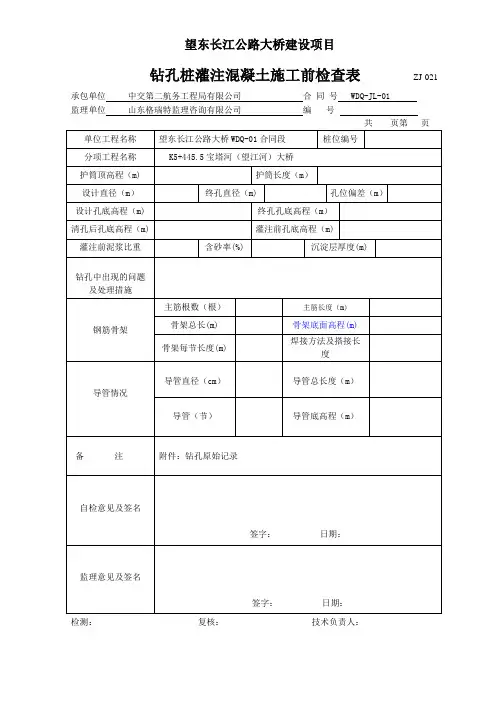

望东长江公路大桥建设项目钻孔桩灌注混凝土施工前检查表ZJ-021承包单位中交第二航务工程局有限公司合同号 WDQ-JL-01 监理单位山东格瑞特监理咨询有限公司编号共页第页单位工程名称望东长江公路大桥WDQ-01合同段桩位编号分项工程名称K5+445.5宝塔河（望江河）大桥护筒顶高程（m) 护筒长度（m）设计直径（m）终孔直径（m) 孔位偏差（m）设计孔底高程（m) 终孔孔底高程（m）清孔后孔底高程（m) 灌注前孔底高程（m)灌注前泥浆比重含砂率(%) 沉淀层厚度(m)钻孔中出现的问题及处理措施钢筋骨架主筋根数（根）主筋长度（m) 骨架总长(m) 骨架底面高程(m)骨架每节长度(m)焊接方法及搭接长度导管情况导管直径（cm）导管总长度（m）导管（节）导管底高程（m）备注附件：钻孔原始记录自检意见及签名签字：日期：监理意见及签名签字：日期：检测：复核：技术负责人：望东长江公路大桥建设项目灌注桩内钢筋笼骨架制安现场质量检查表ZJ-022承包单位：中交第二航务工程局有限公司合同号：WDQ-JL-01监理单位：山东格瑞特监理咨询有限公司编号：共页第页工程名称望东长江公路大桥WDQ-01合同段工程部位K5+445.5宝塔河（望江河）大桥施工时间桩号#墩（台） #钻孔桩检验时间项次检测项目规定值或允许偏差检验方法和频率实测数据1 纵筋级别/直径/根数/间距（mm）2 螺旋筋级别/直径/螺距（mm）3 骨架长度（mm）/骨架长度累加算式(m)4 钢筋笼直径（mm）5 骨架底标高（mm）6 主筋连接方式及接头错开长度7 保护层厚度(mm)及每节混凝土保护垫块或短筋个数外观情况有无锈污稳定性如何钢筋笼圆不圆承包人自检意见：签字：日期：监理工程师检验意见：签字：日期：检测：复核：技术负责人：望东长江公路大桥建设项目施工放样（复核）记录ZJ-005承包单位：中交第二航务工程局有限公司合同号WDQ-JL-01监理单位：山东格瑞特监理咨询有限公司编号工程名称望东长江公路大桥WDQ-01合同段桩号或部位已知控制点成果测站点号X= (m) Y= (m) 点号H= (m) 定向点号X= (m) Y= (m) 点号H= (m)已知点复测结果施工放样成果平面特征点高程特征点放样记录图示及说明点号X（m）Y（m）点号H（m）复核结果点号X（m）Y（m）较差（mm）点号H（m）较差（mm）△X △Y △△H施工单位技术负责人：测量负责人：年月日监理单位结论：测量监理工程师：年月日承包人所属单位工程质检单编号工程编号监理单位山东格瑞特监理咨询有限公司所属分部工程工程部位（桩号、墩台号、孔号）年月日基本要求检查开工日期年月日完工日期年月日项次检查项目规定值或允许误差实测值或偏差值质量评定1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 合格率（%）权值得分1关键项目混凝凝土强度（Mpa）在合格标准内按附录D（见ZP109表） 32桩位（mm）群桩1002 排架桩允许50极值1003 孔深（m）不小于设计 34 孔径（mm）不小于设计 35沉淀厚度（mm）摩擦桩符合设计规定，设计未规定时按施工规范要求 2 支承桩不大于设计规定6 一般项目钻孔倾斜度1%桩长，且不大于500 17钢筋骨架底面高程（mm）±50 1 外观缺陷减分质量保证资料不全减分监理意见合计扣分项目代号扣分小计资料代号3.2.4 （1）（2）（3）（4）（5）（6）工程质量等级评定减分评分值小计质量等级检验负责人：检测：记录：复核：承包人所属单位工程质检单编号工程编号监理单位山东格瑞特监理咨询有限公司所属分部工程工程部位（桩号、墩台号、孔号）年月日基本要求检查开工日期年月日完工日期年月日项次检查项目规定值或允许误差实测值或偏差值质量评定1 2 3 4 5 6 7 8 9 10 11 12 13 14 15合格率（%）权值加权得分1关键项目受力钢筋间距(mm)两排以上排距±53 同排梁、板、拱肋±10基础、锚锭、墩台、柱±20灌注桩±202 保护层厚度(mm)柱、梁、拱肋±53 基础、锚锭、墩台±10板±33 一般项目箍筋、横向水平筋、螺旋筋间距（mm）±10 24 钢筋骨架尺寸(mm)长±101 宽、高或直径±55 弯起钢筋位置（mm）±20 2外观缺陷减分质量保证资料不全减分监理意见合计扣分项目代号扣分小计资料代号3.2.4 （1）（2）（3）（4）（5）（6）工程质量等级评定减分评分值小计质量等级检验负责人：检测：记录：复核：水泥混凝土抗压强度试验SY-305承包单位：中交第二航务工程局有限公司合同段：WDQ-JL-01监理单位：山东格瑞特监理咨询有限公司本表编号：工程名称施工部位试验单位取样地点试样名称试验规程试样描述用途试验负责人试件制件日期试验日期龄期试样尺寸破坏荷载抗压强度（Mpa）设计强度编号（天）（cm）(KN) 单值平均(Mpa)结论：试验：复核：监理工程师：日期：混凝土坍落度及密度试验SY-302承包单位：中交第二航务工程局有限公司合同段：WDQ-JL-01 监理单位：山东格瑞特监理咨询有限公司本表编号：工程名称施工路段试验单位取样地点试样名称试验规程试样描述用途试验负责人坍落度三级评定粘聚性棍度含砂情况析水情况12平均结构物名称取样日期试验次数 1 2 3 4 5 6 7 8 容量筒质量（Kg）筒砼共质量（Kg）砼质量（Kg）筒体积（L）砼密度（Kg/L)砼平均密度（Kg/L)结论：试验：复核：监理工程师：日期：桩基成桩检查表ZJ-026承包单位中交第二航务工程局有限公司合同号 WDQ-JL-01 监理单位山东格瑞特监理咨询有限公司编号共页第页单位工程名称及桩号分项工程公路等级墩(台)、桩编号设计桩顶高程(m) 成桩顶高程(m)桩心坐标X 设计实测偏差允许值：实测值：Y 设计实测偏差允许值：实测值：桩头直径(cm) 设计实测偏差桩头凿除高度(cm) 接桩长度(cm) 最小保护层(cm)有无露筋及处理方法混凝土外貌检查图示自检意见签字：日期：监理意见签字：日期：检测：复核：技术负责人：现场钢筋接头连接质量记录表ZJ-024监理单位：山东格瑞特监理咨询有限公司编号：共页第页工程名称钢筋规格抽检数量生产日期提供单位代表数量工程部位接头类型检验结果序号钢筋直径拧紧力矩值检验（N.m）外露有效螺纹检验备注左右结论：年月日监理工程师意见及签字：签字：年月日现场钢筋丝头加工质量检查表ZJ-023技术负责人：质检员：年月日监理单位：山东格瑞特监理咨询有限公司编号：共页第页工程名称钢筋规格抽检数量生产日期提供单位代表数量工程部位接头类型检验结果序号钢筋直径丝头螺纹检验丝头外观检验备注环通规环止规有效螺纹长度(mm)不完整螺纹(mm)外观检查结论：年月日监理工程师意见及签字：签字：年月日检测：复核：技术负责人：年月日。
