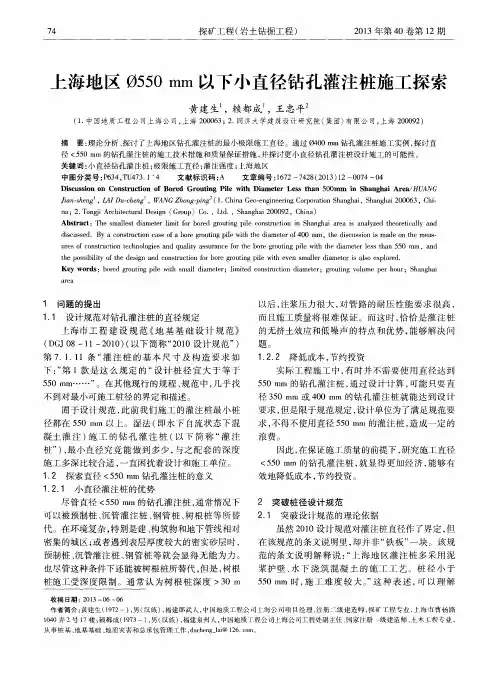

上海软土地层小直径钻孔灌注桩初稿

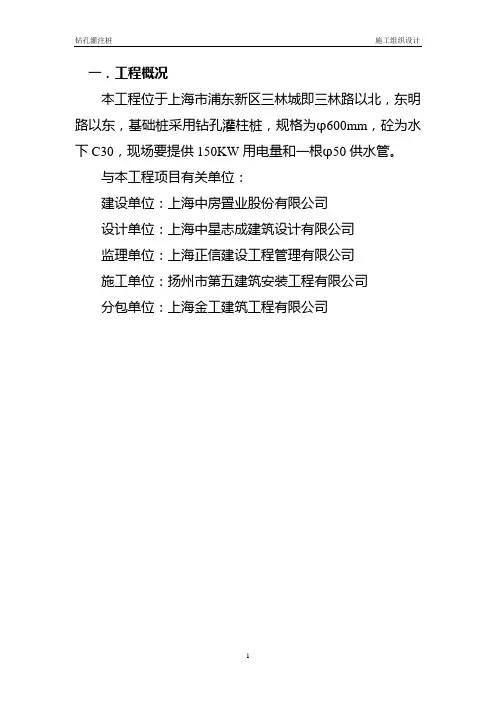

一．工程概况本工程位于上海市浦东新区三林城即三林路以北，东明路以东，基础桩采用钻孔灌柱桩，规格为φ600mm，砼为水下C30，现场要提供150KW用电量和一根φ50供水管。

与本工程项目有关单位：建设单位：上海中房置业股份有限公司设计单位：上海中星志成建筑设计有限公司监理单位：上海正信建设工程管理有限公司施工单位：扬州市第五建筑安装工程有限公司分包单位：上海金工建筑工程有限公司二．编制要求1．本工程钻孔灌柱桩施工的设计图纸和设计技术要求2．本工程地质勘察报告3．施工规范及标准：《地基基础工程施工及验收规范（GBJ202－2002）》《混凝土结构施工及验收规范（GB50204－92）》上海市标准《钻孔灌注桩施工规范（DBJ08－202－92）》《钢筋焊接规范及验收规范（JGJ18－96）》三．施工前期准备和总平面布置1．施工前期准备：1.1根据边轴线关系确定施工桩位基准轴线与桩位，并报监理验收，并做好基准备点与桩位的保护措施。

1.2工程开工前，项目经理部组织有关人员参加设计交底，熟悉工程图纸和工程地质资料。

1.3施工前做好排水系统设置，并预先探明和消除桩位下的地下障碍物。

1.4本工程采用护口管规格为φ750×1.2m，护口管中心与桩位偏差≤2cm，护口管理入原土20cm。

1.5施工前应做好设备安装、调试检查工作。

1.6做好供水、供电、夜间照明等工作。

1.7开始埋设的护筒周围用粘土分层对称回填夯实。

2．施工总平面布置2.1根据现场桩位布置情况，合理铺筑砼地坪，同时规范出泥浆池、泥浆循环系统具体位置。

2.2交通：根据周边道路环境，运输车辆进出做好文明施工措施。

四．特殊过程控制1．本工程特殊工程为成孔和浇桩1.1成孔是钻孔灌柱桩中最为关键的工序，成孔的好坏直接影响到下道工序的施工质量。

1.2浇桩的成功率对桩身质量和承载力有很大的影响。

1.3在特殊过程中施工要进行连续监督和控制，操作人员要持证上岗。

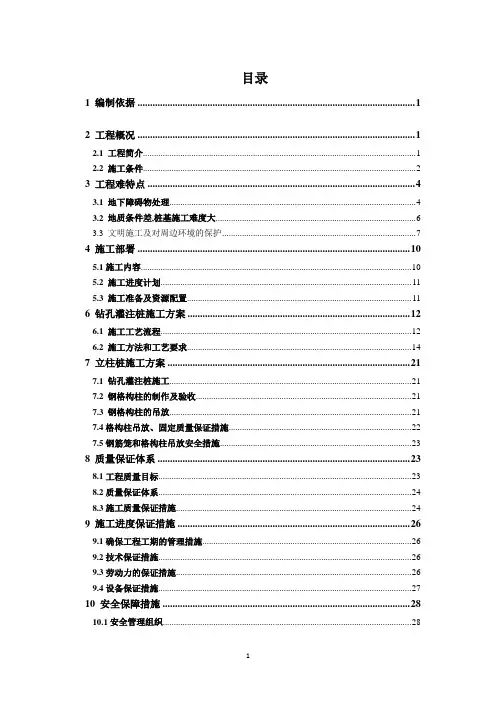

目录1 编制依据 (1)2 工程概况 (1)2.1 工程简介 (1)2.2 施工条件 (2)3 工程难特点 (4)3.1 地下障碍物处理 (4)3.2 地质条件差,桩基施工难度大 (6)3.3 文明施工及对周边环境的保护 (7)4 施工部署 (10)5.1施工内容 (10)5.2 施工进度计划 (11)5.3 施工准备及资源配置 (11)6 钻孔灌注桩施工方案 (12)6.1 施工工艺流程 (12)6.2 施工方法和工艺要求 (14)7 立柱桩施工方案 (21)7.1 钻孔灌注桩施工 (21)7.2 钢格构柱的制作及验收 (21)7.3 钢格构柱的吊放 (21)7.4格构柱吊放、固定质量保证措施 (22)7.5钢筋笼和格构柱吊放安全措施 (23)8 质量保证体系 (23)8.1工程质量目标 (23)8.2质量保证体系 (24)8.3施工质量保证措施 (24)9 施工进度保证措施 (26)9.1确保工程工期的管理措施 (26)9.2技术保证措施 (26)9.3劳动力的保证措施 (26)9.4设备保证措施 (27)10 安全保障措施 (28)10.1安全管理组织 (28)10.2安全生产 (28)10.3施工机械的管理 (30)10.4施工用电安全 (33)11 文明施工、环境保护措施 (35)11.1文明施工管理措施 (35)11.2综合治理保证措施措施 (38)1 编制依据本施工方案作为指导施工的依据,依据以下几项进行编制:一、设计图纸及相关文件。

二、岩土工程详XXXX公司质量、环境、职业安全健康管理体系文件。

四、XX市建设局文件《XX市建设工程现场文明施工管理办法》。

五、XX市有关文件及规定。

六、现行国家及地方有关规范、标准和规程。

《施工现场临时用电安全技术规范》(JGJ46-2005)《混凝土结构工程施工质量验收规范》(GB50204-2002)《建筑基坑支护技术规范》(JGJ120-99)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《钢筋焊接及验收规程》(JGJ18-2003)《钢筋机械连接通用技术规程》(JGJ107-2003)《工程测量规范》(GB50026-2007)《钢筋等强度滚扎直螺纹连接技术规程》(DBJ/CT005-99)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑工程施工质量验收统一标准》(GB50300-2001)《钻孔灌注桩施工规程》(DG/TJ08-202-2007)《XX市基坑工程技术规范》(DG/TJ08-61-2010)2 工程概况2.1 工程简介拟建“中国海运大厦”项目位于XX市浦东新区黄浦江沿岸E20单元E-4-1地块,用地范围东至E-4-2地块,西至规划一路,南至E-4-3地块,北至微山路。

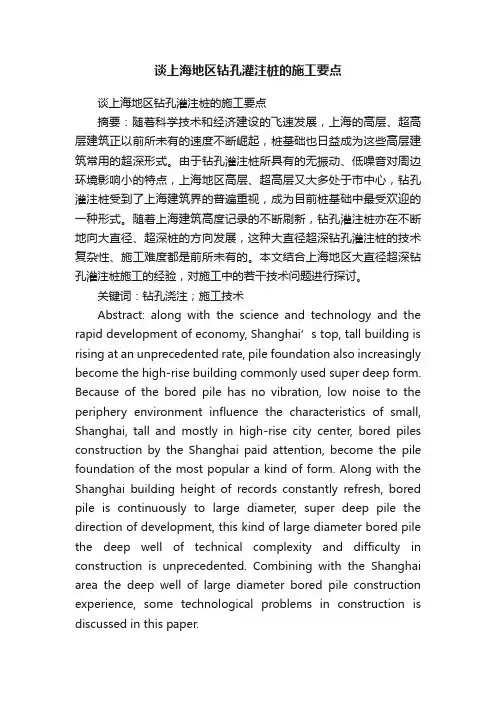

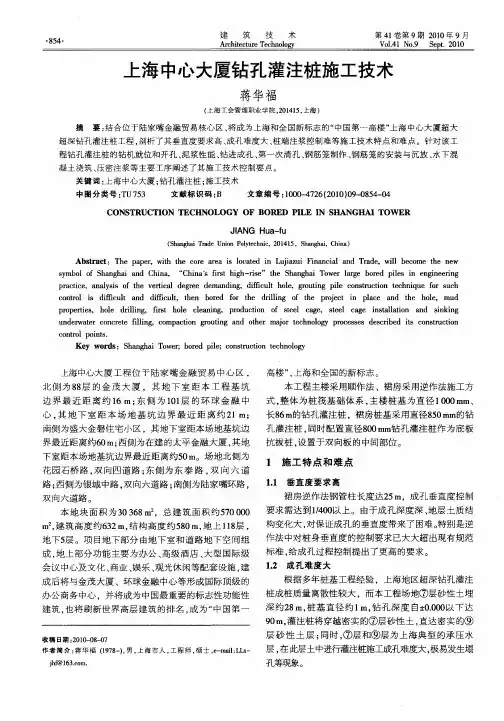

谈上海地区钻孔灌注桩的施工要点谈上海地区钻孔灌注桩的施工要点摘要：随着科学技术和经济建设的飞速发展，上海的高层、超高层建筑正以前所未有的速度不断崛起，桩基础也日益成为这些高层建筑常用的超深形式。

由于钻孔灌注桩所具有的无振动、低噪音对周边环境影响小的特点，上海地区高层、超高层又大多处于市中心，钻孔灌注桩受到了上海建筑界的普遍重视，成为目前桩基础中最受欢迎的一种形式。

随着上海建筑高度记录的不断刷新，钻孔灌注桩亦在不断地向大直径、超深桩的方向发展，这种大直径超深钻孔灌注桩的技术复杂性、施工难度都是前所未有的。

本文结合上海地区大直径超深钻孔灌注桩施工的经验，对施工中的若干技术问题进行探讨。

关键词：钻孔浇注；施工技术Abstract: along with the science and technology and the rapid development of economy, Shanghai’s top, tall building is rising at an unprecedented rate, pile foundation also increasingly become the high-rise building commonly used super deep form. Because of the bored pile has no vibration, low noise to the periphery environment influence the characteristics of small, Shanghai, tall and mostly in high-rise city center, bored piles construction by the Shanghai paid attention, become the pile foundation of the most popular a kind of form. Along with the Shanghai building height of records constantly refresh, bored pile is continuously to large diameter, super deep pile the direction of development, this kind of large diameter bored pile the deep well of technical complexity and difficulty in construction is unprecedented. Combining with the Shanghai area the deep well of large diameter bored pile construction experience, some technological problems in construction is discussed in this paper.Keywords: drilling casting; Construction technology1、钻进成孔技术目前上海浦西地区50层以上建筑，桩基设计深度大多超过60米，有的达到70～90米，桩径一般在Ф850毫米以上。

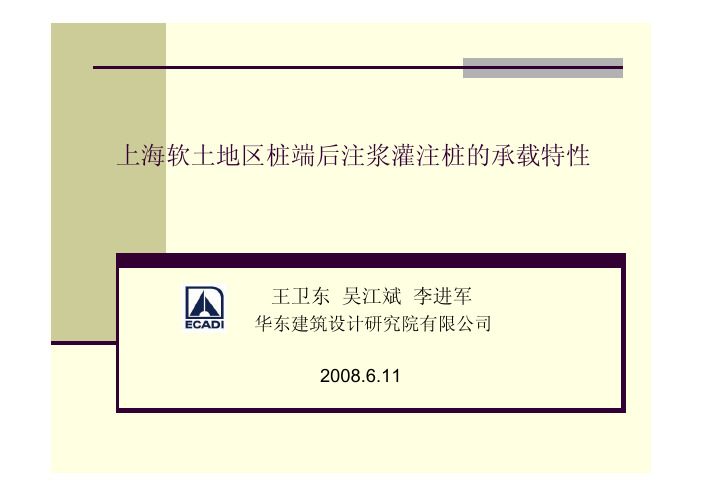

上海软土地区桩端后注浆灌注桩的承载特性王卫东吴江斌李进军华东建筑设计研究院有限公司2008.6.11目录1 引言2 荷载～沉降曲线特征33 桩侧摩阻力的分布与发挥特性4 桩端阻力及与桩端侧摩阻力的关系5 结语11. 引言上海地区软土地层特点z上海软土地基为深厚的第四纪沉积物，主要由淤泥质土、粘性土、粉性土和砂土构成，厚度在150~400m。

z上海软土的特点是含水量高，强度低和压缩变形大。

z在上海软土地基上建造高层建筑大多采用桩基础，持力层多选在第⑦层及以下的密实砂层，桩身较长，长细比大，多为摩擦型桩。

z通常桩基础桩径为550mm～850mm，桩长为30～70m。

上海地区钻孔灌注桩的相关问题灌注桩泥浆护壁钻孔艺不可避免的产生桩底沉渣和桩身z灌注桩泥浆护壁钻孔工艺不可避免的产生桩底沉渣和桩身泥皮，导致单桩承载力离散性较大。

大直径灌注桩或桩端进⑦层为代表的密实粉土和粉细砂z大直径灌注桩或桩端进入⑦层为代表的密实粉土和粉细砂层较深的桩，往往出现试桩承载力达不到设计要求的现象。

z相同条件下，灌注桩的承载力明显低于预制桩。

z局限了灌注桩技术的应用范围与进一步发展。

上海地区桩端后注浆钻孔灌注桩的发展z从上世纪九十年代中期开始，上海地区开始尝试采用桩端后注浆工艺弥补常规钻孔灌注桩的不足，工程具有探索性。

z2000年以来，在上海现代建筑设计集团的推动下，工程界和学术界紧密结合，进行了较全面的试验研究，证实了桩端后注浆技术的可行性与效果。

根据上海地区土层性质和组成特点，形成了一套行之有效z根据上海地区土层性质和组成特点，形成了套行之有效的开放式桩端后注浆施工工艺，设计计算和检测技术，在上百项程中成功应用上百项工程中成功应用。

桩端后注浆灌注桩在上海地区的应用z后注浆灌注桩先后大量的实际工程中应用，产生了良好的社会效益和经济效益。

z如河滨围城、花旗银行大厦、老西门新苑、上海南站主站层、上海南站北广场、陆家嘴金融贸易区B3-5B35地块发展大厦、越洋广场、合生国际大厦、平安金融大厦等工程。

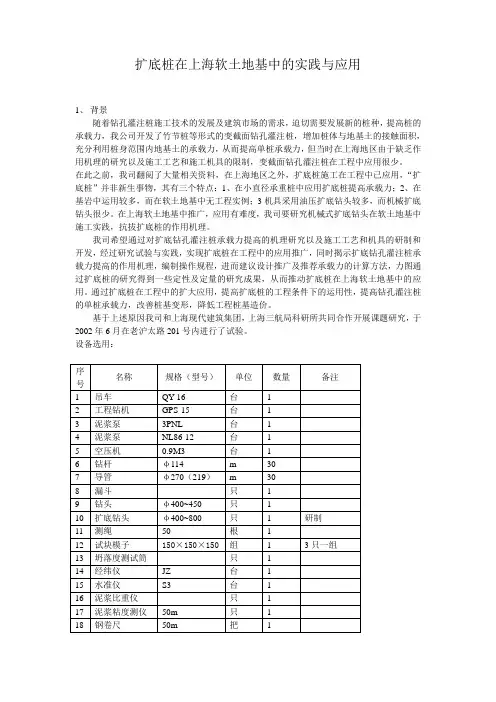

扩底桩在上海软土地基中的实践与应用1、背景随着钻孔灌注桩施工技术的发展及建筑市场的需求，迫切需要发展新的桩种，提高桩的承载力，我公司开发了竹节桩等形式的变截面钻孔灌注桩，增加桩体与地基土的接触面积，充分利用桩身范围内地基土的承载力，从而提高单桩承载力，但当时在上海地区由于缺乏作用机理的研究以及施工工艺和施工机具的限制，变截面钻孔灌注桩在工程中应用很少。

在此之前，我司翻阅了大量相关资料，在上海地区之外，扩底桩施工在工程中已应用，“扩底桩”并非新生事物，其有三个特点：1、在小直径承重桩中应用扩底桩提高承载力；2、在基岩中运用较多，而在软土地基中无工程实例；3机具采用油压扩底钻头较多，而机械扩底钻头很少。

在上海软土地基中推广，应用有难度，我司要研究机械式扩底钻头在软土地基中施工实践，抗拔扩底桩的作用机理。

我司希望通过对扩底钻孔灌注桩承载力提高的机理研究以及施工工艺和机具的研制和开发，经过研究试验与实践，实现扩底桩在工程中的应用推广，同时揭示扩底钻孔灌注桩承载力提高的作用机理，编制操作规程，进而建议设计推广及推荐承载力的计算方法，力图通过扩底桩的研究得到一些定性及定量的研究成果，从而推动扩底桩在上海软土地基中的应用。

通过扩底桩在工程中的扩大应用，提高扩底桩的工程条件下的运用性，提高钻孔灌注桩的单桩承载力，改善桩基变形，降低工程桩基造价。

基于上述原因我司和上海现代建筑集团，上海三航局科研所共同合作开展课题研究，于2002年6月在老沪太路201号内进行了试验。

设备选用：注：每根桩均设置一根1.5寸的位移测试管两组桩的扩底直径均为φ800㎜，第1组桩的桩端进入⑥层，第⑥层为暗绿色亚粘土3.1m，第2组桩进入的桩端进入⑤层，⑤层为粘土或粉质粘土3.5m。

桩砼强度等级为C30。

2.1 施工工艺流程护口管埋设校正→钻机就位→φ400（φ450）钻孔→提杆，更换扩底钻头→第二次钻孔扩孔→第一次清孔，提升钻杆→测孔→钻机移位→浇注架就位→安放钢筋笼→安放导管→第二次清孔→水下砼浇灌→起扳护口管2.2 施工要点2.2.1 扩孔，第一次用φ400（450）钻头完成上部桩孔，距离桩孔部分以上1m时停止钻进，提杆将φ400（450）钻头更换上变径钻头，最大扩径为φ800㎜，慢速钻至桩底，此时应控制钻进不能过快，过快会造成桩的长度增加，浪费砼。

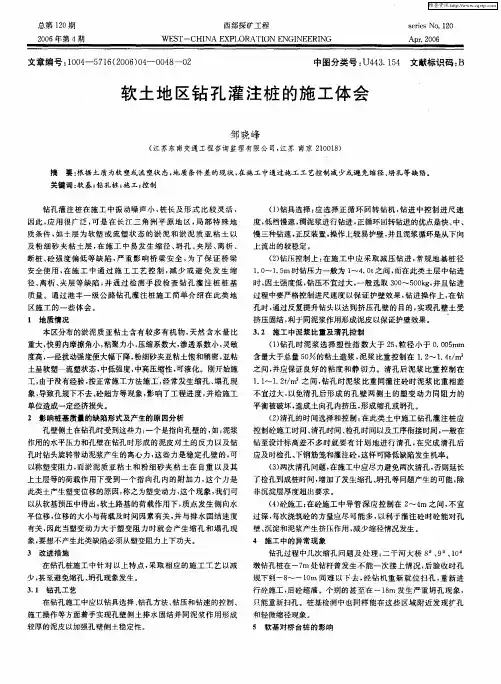

浅谈软土地基上钻孔灌注桩施工的关键技术摘要：在软土地基上进行钻孔灌注桩施工，关键是防止塌孔，避免成孔时充盈系数和沉渣厚度超出设计和规范要求。

在崇明东滩软土地基上进行钻孔灌注桩施工时，通过改进钻孔施工工艺，有效防止了钻进成孔时孔壁坍塌，保证了成孔的充盈系数和沉渣厚度满足设计和规范要求，本文对相关施工工艺进行了详细介绍。

关键词：软土地基；钻孔灌注桩；塌孔；充盈系数；沉渣厚度一、试成孔施工崇明东滩启动区市政道路（一期）工程（二标段）是上海市“十二五”规划重点项目，整个项目有14座桥，其中5座桥梁的桩基为φ800钻孔灌注桩，其基本情况如下表：根据上海市钻孔灌注桩施工规程（dg/tj08-202-2007j11042-2007）要求，正式开钻施工前，做2根试成孔施工，以确定相关施工参数。

1.本工程地质条件根据本工程的地质勘探报告，拟建桥梁桩基深度属于第四纪全新世（q4）及上更新世（q3）滨海～河口相、浅海相、溺谷相和沼泽相沉积层，主要由粘性土、粉性土及砂土组成。

根据本工程地基土的成因，可以把本工程地基土分为四个主要层组：表层土组、浅部层组（平均深度在2.0m～15.0m）、中部层组（平均深度在15.0m～46.0m）和深部层组（平均深度在46.0m～70.44m）。

本工程钻孔灌注桩持力层落在中部层组和深部层组。

中间要穿越第①0-1层浜土、第①0-2层吹填土、第②3-1层灰色砂质粉土、第④层淤泥质粘土、第⑤1层粘性土、第⑤2层粉性土2个亚层、第⑤1-1层粘土、第⑤1-2层粉质粘土夹粘质粉土、第⑤2层砂质粉土夹粉质粘土、第⑦2-1层粉砂、第⑦2-2层砂质粉土夹粉质粘土。

其中第①0-1层浜土、第①0-2层吹填土、第②3-1层灰色砂质粉土为压缩性大，抗剪强度低、容易产生流砂的表层土组和浅部土组。

综上所述，由于表层土组及浅部层组为松散的吹填土和容易液化流动的砂质粉土，因此在表层土组和浅部层组（钻深0-15m左右）进行钻孔灌注桩施工时，必须控制钻进速度，保护好孔壁防止其坍塌。

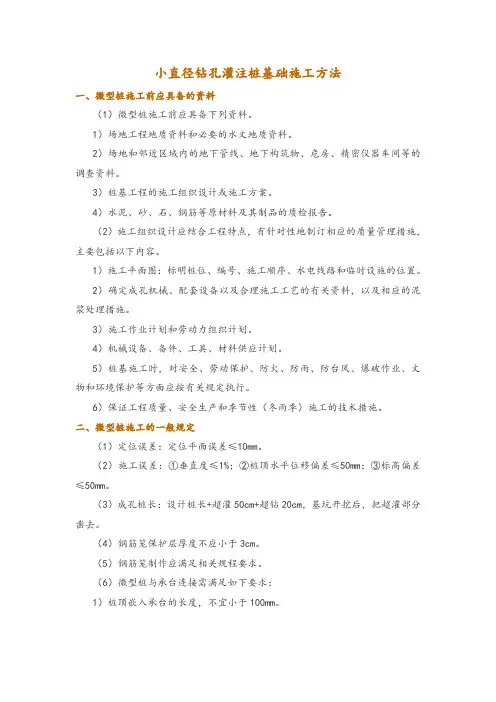

小直径钻孔灌注桩基础施工方法一、微型桩施工前应具备的资料（1）微型桩施工前应具备下列资料。

1）场地工程地质资料和必要的水文地质资料。

2）场地和邻近区域内的地下管线、地下构筑物、危房、精密仪器车间等的调查资料。

3）桩基工程的施工组织设计或施工方案。

4）水泥、砂、石、钢筋等原材料及其制品的质检报告。

（2）施工组织设计应结合工程特点，有针对性地制订相应的质量管理措施，主要包括以下内容。

1）施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置。

2）确定成孔机械、配套设备以及合理施工工艺的有关资料，以及相应的泥浆处理措施。

3）施工作业计划和劳动力组织计划。

4）机械设备、备件、工具、材料供应计划。

5）桩基施工时，对安全、劳动保护、防火、防雨、防台风、爆破作业、文物和环境保护等方面应按有关规定执行。

6）保证工程质量、安全生产和季节性（冬雨季）施工的技术措施。

二、微型桩施工的一般规定（1）定位误差：定位平面误差≤10mm。

（2）施工误差：①垂直度≤1%；②桩顶水平位移偏差≤50mm；③标高偏差≤50mm。

（3）成孔桩长：设计桩长+超灌50cm+超钻20cm，基坑开挖后，把超灌部分凿去。

（4）钢筋笼保护层厚度不应小于3cm。

（5）钢筋笼制作应满足相关规程要求。

（6）微型桩与承台连接需满足如下要求：1）桩顶嵌入承台的长度，不宜小于100mm。

2）微型桩桩顶主筋锚入承台的长度不应小于40倍主筋直径，且应满足GB 50010《混凝土结构设计规范》的要求。

3）桩顶主筋应外倾成喇叭形（大约与竖直线夹角为15°），并应设置箍筋或螺旋筋，其直径与桩身箍筋直径相同，间距为100～200mm。

4）当承台高度不满足锚固要求时，竖向锚固长度不应小于20倍纵向主筋直径，并向柱轴线方向呈90°弯折。

三、施工机械及材料详见本书第二章第十三节。

四、投石注浆成桩施工方法（一）成桩步骤及工序1.成孔（1）钻机在工作平台上就位后，直桩应保持钻机底盘水平，斜桩应用罗盘检查钻杆的倾斜度（见图1231）。
