混凝土楼板裂缝化学灌浆施工方案

砼裂缝灌浆施工方案1. 引言砼裂缝是指砼结构中出现的裂缝，这些裂缝可能由于结构的收缩、温度变化、荷载作用或施工质量等因素引起。

裂缝如果不及时处理，可能会导致结构的进一步损坏。

砼裂缝灌浆技术是一种常用的修复方法，本文将介绍砼裂缝灌浆施工方案。

2. 施工前的准备工作在进行砼裂缝灌浆施工之前，需要进行一系列的准备工作，包括如下内容：•检查裂缝：确定裂缝的类型、宽度和深度，评估结构的损坏程度。

•清理裂缝：将裂缝周围的杂物清理干净，确保灌浆材料能够充分填充裂缝。

•准备灌浆材料：选择适合的灌浆材料，按照厂家的要求进行准备。

3. 灌浆材料选择灌浆材料的选择应根据裂缝的类型和结构的要求来确定。

常用的灌浆材料有以下几种：•普通水泥浆：适用于大部分普通裂缝，具有良好的充填性和耐久性。

•混凝土修补材料：适用于较大的裂缝和损坏区域，具有较高的强度和抗渗性。

•高强度环氧树脂：适用于裂缝较细且要求较高的结构，具有优异的粘结性和耐化学腐蚀性。

根据具体情况选择合适的灌浆材料，并按照厂家提供的配比进行准备。

4. 施工步骤砼裂缝灌浆施工通常包括以下几个步骤：4.1. 裂缝处理首先，对裂缝进行处理，包括清理、加宽和打磨等，以便于灌浆材料的充分填充和粘结。

4.2. 灌浆材料注入将准备好的灌浆材料注入到裂缝中，可以使用注射器或挤压泵等设备进行注入。

注入时应从裂缝的低处开始，逐渐向上注入，确保裂缝充分填充。

4.3. 灌浆材料固化待灌浆材料充分填充裂缝后，需要等待一定的时间使其固化。

固化时间根据灌浆材料的种类和厂家说明来确定。

4.4. 后处理灌浆固化后，对施工区域进行清理，清除多余的灌浆材料和污渍，确保施工质量。

5. 施工注意事项在进行砼裂缝灌浆施工时，需要注意以下几个问题：•灌浆材料的配比应按照厂家提供的要求进行准备，严禁随意调整。

•注入灌浆材料时应遵循从低处向上的原则，确保裂缝充分填充。

•灌浆固化时间一般较长，施工过程中应保持施工区域的干燥和稳定，避免影响固化效果。

本工程裂缝处理按工艺流程为：本工程裂缝处理按工艺分有：聚胺脂灌浆、环氧树脂灌浆、底板水泥灌浆。

下面分别阐述各类灌浆施工方法。

3.1 聚胺脂灌浆聚氨脂灌浆补缝的施工工艺为：裂缝部位凿槽→预埋灌浆管→通水洗缝→配浆及灌浆→封闭待凝→拆除灌浆管→砂浆补平。

沿裂缝人工凿成深60--80mm、宽50mm的梯形槽，凿成后用清水洗净，汽油喷灯烘干，注意不要在缝面上留下油污、烟尘。

每隔0.8--1.5m设一根灌浆管（视裂缝宽度，若缝较宽，则可设稀一点，反之，则需加密），示意图如下：填埋预缩砂浆时，先涂一层环氧基液，预缩砂浆要逐层夯实，为加速施工进度，可在砂浆中掺加少许水玻璃。

待凝后，在灌浆管上连接软管，通水洗缝，水压0.1--0.3mpa。

通水有三个目的：其一检查裂缝砂浆密封情况，其二是冲洗缝内淤泥，其三是润湿裂缝，提供聚胺脂胶凝所需的水。

若发现某些部位漏水，可重新进行砂浆密封，确保灌浆顺利进行。

干硬性预缩砂浆配比方法为：水泥为普硅42.5级，砂的细度模数为1.6～1.8，水灰比0.32～.34，灰砂比1:2～1:2.5，引气剂0.2/万，木钙掺量0.25%。

预缩砂浆的水灰比很重要，一般判断方法为：拌好后的砂浆握在手中不发散，手中略有湿痕为宜，在气温10～15℃左右情况下，砂浆拌好后应静置1～1.2h后方可使用，目的是让砂浆充分收缩，避免产生干缩裂缝。

预缩砂浆每层2cm厚，分层夯实，外部用泥板收平，用42.5级普硅水泥拌制的预缩砂浆的抗压强度可达50～60MPa，粘接力好，可承受超过1MPa灌浆压力不崩裂。

我们在保康过渡湾电站用此法封缝灌浆，成功地堵住了多条裂缝的漏水，在灌浆压力高达0.5～1MPa的情况下，从未发生过砂浆崩裂现象。

浆液主剂为： HW、LW水溶性聚胺脂，暂定混合物配合比为3:7。

水溶性聚胺脂材料为含有过量异氰酸根基团的高分子化合物，该材料注入裂缝后，以水为交联剂立即进行化学反应，放出CO2，逆水而上，进行扩散，并与周围的砂、石、泥土等固结成弹性的固结体，最终达到止水目的。

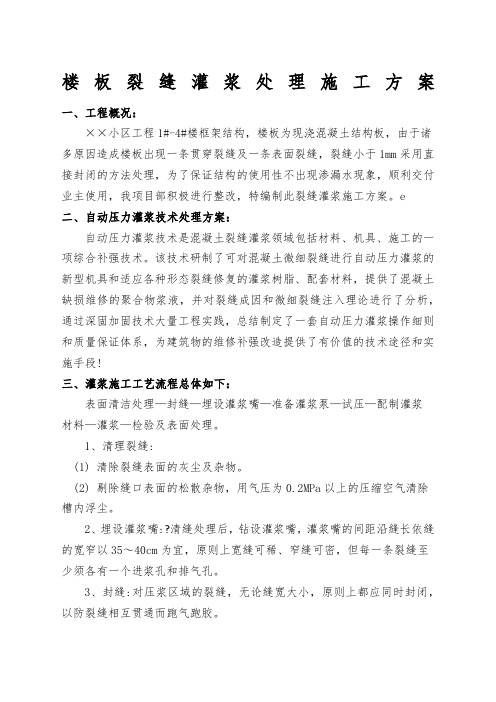

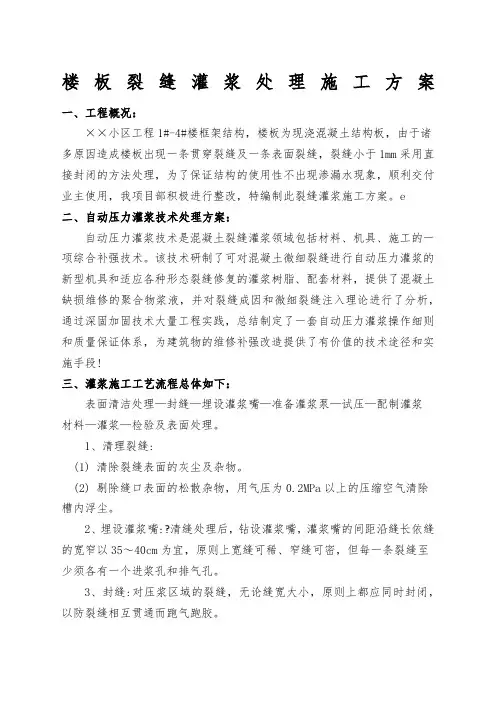

楼板裂缝灌浆处理施工方案一、工程概况：××小区工程1#-4#楼框架结构，楼板为现浇混凝土结构板，由于诸多原因造成楼板出现一条贯穿裂缝及一条表面裂缝，裂缝小于1mm采用直接封闭的方法处理，为了保证结构的使用性不出现渗漏水现象，顺利交付业主使用，我项目部积极进行整改，特编制此裂缝灌浆施工方案。

e二、自动压力灌浆技术处理方案：自动压力灌浆技术是混凝土裂缝灌浆领域包括材料、机具、施工的一项综合补强技术。

该技术研制了可对混凝土微细裂缝进行自动压力灌浆的新型机具和适应各种形态裂缝修复的灌浆树脂、配套材料，提供了混凝土缺损维修的聚合物浆液，并对裂缝成因和微细裂缝注入理论进行了分析，通过深固加固技术大量工程实践，总结制定了一套自动压力灌浆操作细则和质量保证体系，为建筑物的维修补强改造提供了有价值的技术途径和实施手段!三、灌浆施工工艺流程总体如下：表面清洁处理—封缝—埋设灌浆嘴—准备灌浆泵—试压—配制灌浆材料—灌浆—检验及表面处理。

1、清理裂缝:(1) 清除裂缝表面的灰尘及杂物。

(2) 剔除缝口表面的松散杂物，用气压为0.2MPa以上的压缩空气清除槽内浮尘。

2、埋设灌浆嘴:?清缝处理后，钻设灌浆嘴，灌浆嘴的间距沿缝长依缝的宽窄以35～40cm为宜，原则上宽缝可稀、窄缝可密，但每一条裂缝至少须各有一个进浆孔和排气孔。

3、封缝:对压浆区域的裂缝，无论缝宽大小，原则上都应同时封闭，以防裂缝相互贯通而跑气跑胶。

4、密封检查(气检):封缝材料固化后，沿缝涂刷一层肥皂水，并从灌浆嘴中通入气压0.2MPa的压缩空气，检查缝的密封效果。

对漏气部位进行补封处理。

5、灌浆:(1)灌浆材料配制：根据现场施工的实际情况，进行化学灌浆的配置，灌浆材料均由双组分组成，在使用前需根据现场条件及使用要求由试验确定适宜的配比。

实际施工时，按照配比将甲乙组分混合在一起，用搅拌器搅拌均匀后即可使用。

一般情况下，灌浆材料配制后宜在二个小时内用完，故配制材料以一次性用量为宜。

砼裂缝处理化学灌浆施工技术措施（XIN）"锦屏二级水电站进水口引水隧洞砼裂缝处理化学灌浆施工技术措施一、工程概况工程概况引水隧洞进口段合同范围为引0+000～引0+128m段；其中引0+000～0+12m段为喇叭口段，断面由矩形变为城门洞形；引0+012～0+22m段为洞口渐变段，断面由城门洞形变为矩形；引0+95～引0+110m为闸室段，为矩形断面；引0+80～引0+95m 段为闸室上游渐变段，断面由城门洞形变为矩形；引0+110～引0+128m段为闸室下游渐变段，断面由矩形变为圆形；引0+22～引0+80m段为平洞段，洞室断面为城门洞形。

进口喇叭口段衬砌厚度为1.5m，进口平洞段衬砌厚度为1.0m，进口渐变段衬砌厚度为1.5m，闸室段按闸门井结构施工；衬砌砼标号为C25W8F100，二级配。

砼缺陷现状引水洞砼工程于2009年3月初开始施工，2011年4月底混凝土浇筑完成。

期间经历了三汛和四汛过流。

按照设计技术要求，引水洞砼衬砌缺陷处理主要包括表面缺陷处理和裂缝处理。

)（1）表面缺陷处理截止到2011年12月10日，1#~4#引水洞砼表面缺陷（包括表面不平整、气泡、麻面、蜂窝、错台、局部架空、露筋等）已按照设计要求处理完成。

（2）裂缝处理按照技术要求规定，裂缝分类：a.Ⅰ类裂缝（浅层裂缝）：表面缝宽δ≤0.2mm；b.Ⅱ类裂缝：表面缝宽＜δ≤0.35mm；c.Ⅲ类裂缝：表面缝宽δ＞0.35mm以及表面有渗水和渗浆的Ⅱ类裂缝。

其中裂缝处理的施工措施已于2009年申报并批复，详见《锦屏二级水电站进水口混凝土施工质量缺陷处理施工技术措施》（GZBJPC72009施-92）和对“关于重新报送《进水口混凝土施工质量缺陷处理施工技术措施》的批复”（SECC/GZB/JPⅡC-200712/292/2009）。

本文仅对Ⅲ类裂缝化学灌浆施工方法进行说明。

裂缝初步调查2011年12月10日，我部同现场监理工程师对引水隧洞砼衬砌表面裂缝进行了初步调查，并绘制了《引水隧洞裂缝调查图》，详见附图。

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：砼裂缝灌浆施工方案# 砼裂缝灌浆施工方案## 1. 引言砼结构在使用过程中，由于荷载变化、干湿循环等因素的影响，可能会出现裂缝现象。

裂缝的存在会影响结构的强度和使用寿命，因此需要对裂缝进行修复和加固。

砼裂缝灌浆施工是一种常见的裂缝处理方法，本文将介绍砼裂缝灌浆施工方案。

## 2. 施工前准备工作在进行砼裂缝灌浆施工前，需要进行以下准备工作：- 清理裂缝区域：首先需要清理裂缝区域的杂物和污垢，以确保灌浆材料能够充分渗透到裂缝中。

- 裂缝处理：对于较大的裂缝，可以采用砼裂缝修复剂进行填充和加固，以提高灌浆施工的效果。

- 灌浆材料准备：根据施工规范和设计要求，选择合适的灌浆材料，并按照要求进行调配和搅拌，确保灌浆材料的质量和性能。

## 3. 施工流程砼裂缝灌浆施工的基本流程如下：### 步骤 1：预处理在开始施工前，需要对裂缝进行预处理，包括清洁和处理边缘。

清理裂缝表面的杂物和污垢，确保裂缝内部无积水，以提高灌浆效果。

处理裂缝边缘，使其成为倒角或斜坡形状，以增加灌浆材料的附着力。

### 步骤 2：浸润使用合适的浸润剂对裂缝进行浸润处理。

浸润剂能够提高灌浆材料与砼表面的附着力，并增加浸润深度。

涂刷浸润剂时，应确保涂刷均匀、充分浸润。

### 步骤 3：灌浆选择合适的灌浆方法进行施工。

常见的灌浆方法有压力注浆和重力注浆。

- 压力注浆：将灌浆材料通过特定的灌浆管道压入裂缝中，以填充裂缝并增强结构强度。

在进行压力注浆时，需要控制注浆压力和流量，确保充分填充裂缝，避免过度注浆导致裂缝扩张。

- 重力注浆：将灌浆材料直接倒入裂缝中，利用自身重力填充裂缝。

重力注浆适用于较小的裂缝或无法使用压力注浆的情况。

### 步骤 4：养护施工完成后，需要对灌浆材料进行养护，以保证其正常固化和强度发展。

具体的养护时间和方法根据灌浆材料的类型和性能来确定，一般需要养护数天至数周。

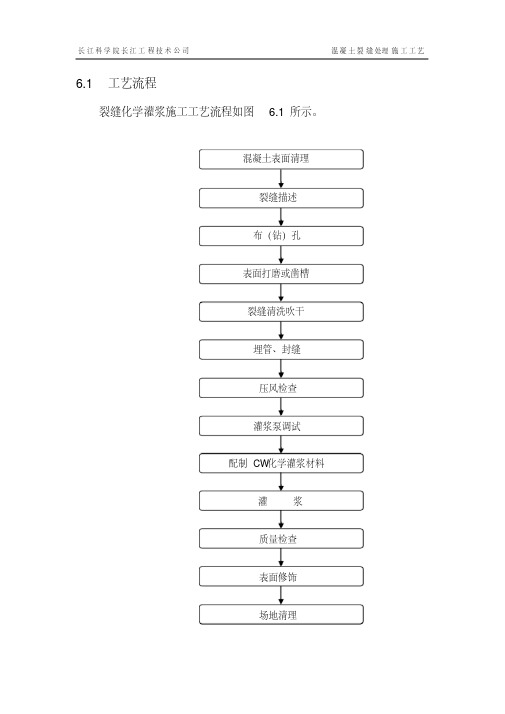

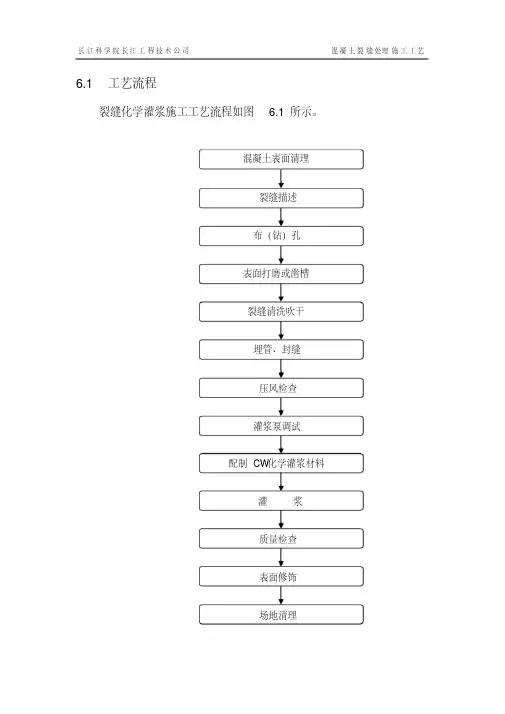

6.1 工艺流程裂缝化学灌浆施工工艺流程如图 6.1所示。

混凝土表面清理裂缝描述布（钻）孔表面打磨或凿槽裂缝清洗吹干埋管、封缝压风检查灌浆泵调试配制CW化学灌浆材料灌浆质量检查表面修饰场地清理6.2 施工方法大坝基础廊道底板纵向裂缝化学灌浆具体施工方法：施工准备→混凝土表面清理→裂缝描述→布（钻）孔→表面打磨或凿槽→裂缝清洗吹干→埋管、封缝→压风检查→灌浆泵调试→配制CW化学灌浆材料→灌浆→质量检查→表面修饰→场地清理。

6.2.1 施工准备现场清理好，搭建临建设施，设备转运到位，并请监理工程师验收，签发开工令。

6.2.2 钻孔混凝土表面清理把混凝土表面杂物清理干净，用钢丝刷沿缝清理干净，打磨，并用高压水或风将缝面清理干净，有浆皮封住缝口的地方用薄刀片挑开后，再清洗。

6.2.3 裂缝描述查找裂缝位置，清楚表明部位、桩号、形状、缝长、缝宽、缝深、走向，是否为贯穿性裂缝及裂缝表面是否有渗水、溶出物。

裂缝的宽度一般用读数显微镜量测，本次施工采用裂缝宽度测试仪。

6.2.4布（钻）孔采取骑缝孔和斜孔相结合的方式，斜孔梅花型布置，钻孔采用电锤或手持式取芯钻机进行造孔。

骑缝钻孔孔径为Ф18mm～25 mm，孔距为20 cm～25 cm，钻孔孔深为10 cm。

斜孔距裂缝中心线垂直距离约为10cm～15 cm，以45o角钻入，孔径为Ф14mm～18 mm，钻孔孔深为25 cm, 孔距为45 cm～50cm。

根据前期监测结果，底板裂缝有明显渗水，且缝深达到 2.4m，在原斜孔的基础上，从第一个斜孔起，每隔两个斜孔布一个深孔，用风钻以85o角钻入，孔径为Ф23mm～25 mm，钻孔孔深为190 cm。

6.2.5表面打磨或凿槽以裂缝为中线凿“V”或U型槽，槽深1.0cm～1.5cm ，槽宽1.0cm～1.5cm。

不凿槽采用沿缝打磨，打磨宽度为30cm。

6.2.6裂缝清洗吹干钻孔结束后进行孔内冲洗，利用高压风吹水从孔底向孔外冲洗的方法进行钻孔冲洗，压力为0.2Mpa。

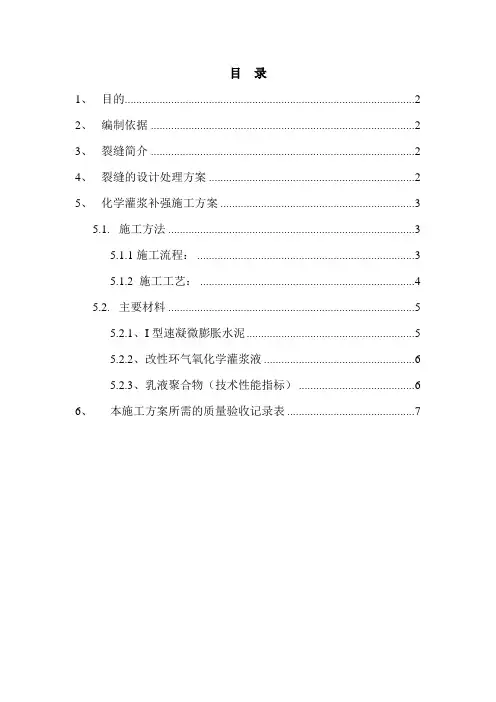

目录1、目的 (2)2、编制依据 (2)3、裂缝简介 (2)4、裂缝的设计处理方案 (2)5、化学灌浆补强施工方案 (3)5.1. 施工方法 (3)5.1.1施工流程： (3)5.1.2 施工工艺： (4)5.2. 主要材料 (5)5.2.1、I型速凝微膨胀水泥 (5)5.2.2、改性环气氧化学灌浆液 (6)5.2.3、乳液聚合物（技术性能指标） (6)6、本施工方案所需的质量验收记录表 (7)现代广场11号楼混凝土结构梁裂缝化学灌浆补强施工方案1、目的为确保出现裂缝的混凝土主体结构梁满足补强设计的要求，满足结构的安全，特编制本施工方案2、编制依据《混凝土结构加固设计规范》GB50367-2006；《重庆市混凝土结构加固施工质量验收规范》3、裂缝简介在现代广场11号楼的四层、五层、七层、八层H-A~H-D/H-3轴梁KL24（1），有一条在梁底和两个侧面连续贯通裂缝。

其截面250×850mm，净跨6.725m，梁底配筋222（13到18层为220），左支322，右支为225；四层、五层、六层、七层、八层的H-1~H-4/H-J轴梁KL10（1），有一条在梁底和两个侧面的连续贯通裂缝。

其截面250×800 mm，净跨7.675m，配筋梁底225，梁面左支325，右支420；四层、五层、六层、七层、八层的H-1~H-4/H-H 轴梁KL7（1），有一条在梁底和两个侧面贯通裂缝。

其截面250×850mm，净跨7.675m，配筋梁底225，梁面左支420，右支4 25。

4、裂缝的设计处理方案重庆现代广场11楼梁局部出现裂缝，现建议待裂缝发展基本稳定后作如下处理：4.1、对于梁上已砌墙且裂缝宽度小于0.2mm的梁及梁上未砌墙且裂缝宽度小于0.15mm的梁的裂缝进行封闭处理。

4.2、对于梁上已砌墙且裂缝宽度不小于0.2mm的梁及梁上未砌墙且裂缝宽度不小于0.15mm的梁按以下方法进行化学灌浆处理：⑴、裂缝宽度小于0.3mm时，当裂缝浅而细且条数较多时，用环氧树脂浆液进行表面封闭，当裂缝细而深时，用低浓度环氧树脂浆液进行灌注。

混凝土楼板开裂处理措施
一、裂缝宽度小于0.3mm的可采用6202胶泥（膏糊状的建筑材料）等封闭。

这种材料具有良好的填充性和粘结强度，能够有效封闭微小裂缝，防止其进一步扩大。

二、裂缝宽度大于0.3mm进行化学灌浆处理，做法如下：
1.精确凿缝：
沿裂缝进行剔凿，根据开裂情况凿出宽、深各15-20mm的V型槽。

这一步的目的是增加灌浆材料与裂缝两侧的接触面积，提高修复效果。

2.埋设灌浆管：
沿着裂缝方向，我们每隔50cm就钻孔一处，并精心埋设灌浆嘴，使用专用封口胶牢固固定。

这样做可以确保灌浆液能够均匀、有效地注入裂缝深处。

3.封闭裂缝：
使用结构胶对裂缝进行骑缝反复刮实，确保裂缝及周边分支裂缝得到全面封闭。

这一步是防止灌浆液外泄的关键。

4.吹气试压：
在灌浆前，我们进行吹气试压，以检测封闭效果，并及时补封任何可能的漏气部位。

这一步骤确保了灌浆过程的严密性。

5.灌浆：
配制灌浆液注入灌浆器，由空压机加压0.2MPa，从一端灌浆嘴
起进行灌浆，一般从邻近灌浆嘴溢出灌浆液后停止灌浆，并封闭灌浆嘴，依次进行下次灌浆。

6.拆嘴封闭：
灌浆完成后，我们小心地拆除灌浆嘴，并对灌浆嘴进行封闭处理，以确保修复效果的持久性。

混凝土裂缝化学灌浆处理方案1编制依据（1）《水工建筑物化学灌浆施工规范》DL/T5406-2010；（2）其他有关规范和要求。

2 施工临建及布置（1）灌浆施工通道及施工平台施工人员先配备好安全绳及安全带，进行安全通道及平台搭设。

（2）施工用风配置1台20m3移动式空压机。

（3）施工用电施工用电采用从附近电源处引入，现场设置配电柜，方便设备用电。

3 资源配置3.1人力资源配置表3-1 施工人员配置表3.2设备资源配置表3-3 主要施工设备表4 裂缝处理方案及工艺流程4.1 裂缝处理方案1、混凝土裂缝化学灌浆方案（1）采用手风钻沿混凝土裂缝两侧按2m左右间距交错布置造孔，采用倾斜孔从孔深0.5m和 1.5m缝深处分别穿过裂缝面，并对孔深为0.5m的灌浆孔进行压水清孔，确保灌浆孔穿过混凝土裂缝。

（2）灌浆孔造孔完成后，采用小管径钢管进行埋管，埋管深度大于20cm 为宜，并按照每6孔为一组并联后引入混凝土墙体外，按顺序在预留灌浆管孔口处做好标识，待混凝土温度自然降温后的低温季节进行施灌。

（3）灌浆排气槽设置：采用φ100min管径的钢管制作成半管后，沿裂缝方向扣住混凝土裂缝，采用高标号砂浆对钢管与施工缝间隙进行封闭,防止在后续混凝土浇筑过程中水泥浆进入排气槽体内，同时按10m间距在排气槽半管顶部开孔，采用小管径钢管与孔口连接后引入预应力锚索预留槽内并做好标识。

（4）各钢管连接点必须焊按牢固，防止在后续混凝土浇筑过程中因连接点脱焊造成灌浆管堵塞。

同时要求在后续混凝土浇筑过程中严格监控，确保灌浆管路通畅。

（5）在后续施灌过程中，施灌前应采用高压风进行清孔、清缝后，再按灌浆顺序进行化学浆液灌注，灌注压力控制在0.5MP左右，当灌注压力达到0.5MP并稳定15min后进行屏浆。

2、混凝土限裂钢筋网布置方案在灌浆管路及排气槽制作完成后，沿裂缝方向布设限裂钢筋网，其中骑缝钢筋采用Φ20@200mm、L=200cm设置，纵向分布筋采用Φ16@300mm、L=4500cm 设置。

裂缝化学灌浆施工方案终版一、施工准备1.确定施工区域：首先需要对裂缝进行全面的勘察和评估，确定需要进行化学灌浆的区域和裂缝的大小、长度、宽度等参数。

2.清理准备：将施工区域周围的杂物、碎屑等清理干净，以确保施工场地整洁。

对裂缝周围进行打磨和修整，以增加化学灌浆材料的附着力。

3.充水试验：在施工前，需要对结构进行充水试验，以确定裂缝的泄漏情况，为施工提供准确的参考数据。

二、材料准备1.化学灌浆材料：选择符合国家标准要求的化学灌浆材料，如环氧树脂、聚氨酯等。

根据裂缝的大小和性质选择适当的材料。

2.搅拌设备：备齐搅拌设备，确保化学灌浆材料能够充分搅拌均匀，并保持一定的流动性。

3.注射泵：选择适当的注射泵，能够满足灌浆材料的注入量和注入压力要求。

三、施工步骤1.裂缝处理：将裂缝周围的杂质清理干净，同时对裂缝进行打磨和修整，以增加灌浆材料的附着力。

2.安装灌浆管：将预先准备好的灌浆管插入裂缝中，确保灌浆管与裂缝形成紧密的贴合，避免灌浆材料的泄漏。

3.注入灌浆材料：启动注射泵，将预先搅拌好的化学灌浆材料注入灌浆管，从裂缝的一端开始，逐渐注入至整个裂缝填满。

4.等待固化：根据化学灌浆材料的要求，等待一定的时间，让灌浆材料充分固化。

5.清理和修整：等灌浆材料固化后，将多余的灌浆材料清理干净，对修整处进行打磨，使其与原结构一致。

6.检测验收：对灌浆后的结构进行检测和验收，确保施工质量符合要求。

四、施工注意事项1.施工环境要求：施工过程中需要保持施工环境干燥，避免淋雨等因素对化学灌浆材料的影响。

2.材料搅拌：搅拌过程中需要严格按照材料说明书的要求进行搅拌，以避免材料固化不良或产生气泡等问题。

3.注入压力控制：在注入灌浆材料时，需要控制注入压力，避免灌浆材料过多或过少，以免对结构产生不良影响。

4.施工质量控制：对每一道施工工序都需要进行严格的质量控制，保证施工的准确性和可靠性。

以上是裂缝化学灌浆的施工方案终版。

在施工过程中，需要严格按照相关规范和标准进行，保证施工质量和施工安全。

楼板裂缝灌浆处理施工方案一、前言在建筑物的使用过程中，由于各种原因，楼板出现裂缝是一个常见问题。

为了保障建筑结构的安全和稳定性，裂缝处理至关重要。

本文将重点介绍楼板裂缝灌浆处理的施工方案。

二、施工前准备在进行楼板裂缝灌浆处理前，需要做好以下准备工作：- 对裂缝进行全面检查，确定裂缝的宽度、长度、深度等参数。

- 清理裂缝周围的灰尘、杂物，确保施工区域干净。

- 准备好灌浆所需的材料和设备，如灌浆液、搅拌器、注射器等。

三、施工步骤1. 裂缝处理1.使用切割机或锯片将裂缝开槽，使其成为“V”字形，确保槽口清晰。

2.清洁开槽处，确保槽内无灰尘和杂物。

3.在裂缝内部涂刷底漆以增强附着力。

2. 灌浆处理1.按比例调配好灌浆液，控制好液体的粘度。

2.将预调好的灌浆液注入注射器中。

3.从裂缝的底部开始，慢慢注入灌浆液，同时逐渐向上推进注射器，确保裂缝充满灌浆液。

4.在注满灌浆液后，堵住裂缝口，待灌浆液固化。

3. 后续处理1.等待灌浆液完全固化后，对表面进行修整，使其与周围楼板表面平整。

2.满足施工规范的要求，做好记录和档案工作。

四、注意事项•施工过程中要注意安全，佩戴好防护装备。

•灌浆液的配制要按照标准比例进行，保证质量。

•灌浆过程中要保持灌浆液的流动性，避免出现堵塞现象。

五、结语楼板裂缝灌浆处理是一项重要的施工工作，正确的处理方法可以有效修复裂缝，保证建筑物结构的安全性和稳定性。

通过本文介绍的施工方案，希望能为相关施工人员提供参考，做好裂缝处理工作。

以上就是楼板裂缝灌浆处理施工方案的相关内容，希望对您有所帮助。

混凝土裂缝化学灌浆施工方案×××××××××××工程的重要组成部分，共35孔，单孔净宽12.0m，闸室总净宽×××××m。

根据《××××××裂缝专家咨询会意见》，闸底板裂缝属贯通缝，按深层裂缝处理。

处理方法采用化学灌浆，化学灌浆施工工艺主要包括布孔、钻孔及冲洗、洗缝灌浆、压气（水）找补、灌浆和检查等几个工艺，化学灌浆时做灌浆试验。

该裂缝随时间变化而变化，属活缝，灌浆材料应采用弹性聚氨酯材料，以增强结构的抗渗性能，防止水分及有害物质渗入，诱发钢筋锈蚀或加速混凝土的自然老化，避免损害工程结构的承载能力、使用性能和耐久性。

消力池斜坡段采用化学灌浆按深层裂缝处理。

闸墩裂缝宽度较小，只做表层处理，处理方法采用表面涂刷渗透结晶型材料处理。

具体施工方案如下：一、施工导流×××××××主体工程已全部完成，上下游围堰于××××年汛前已全部拆除，原处于左岸的导流沟在上下游翼墙施工完成后已不存在，河道来水只有通过闸孔下泄，为了在河道不断流的情况下，能为裂缝处理提供一个干燥的工作面，现拟定导流方案如下：1、闸底板、闸墩、消力池的混凝土裂缝皆处于工作闸门下游侧，裂缝处理时可将工作闸门关闭拦挡上游来水。

2、分期导流，分批处理当前上游来水量已不很大，施工导流宜分三个时段进行。

第一时段关闭左岸20孔工作门，让水流通过右岸×××个闸孔下泄，进行左岸×××孔闸室范围内的闸底板及闸墩裂缝处理；第二时段关闭右岸×××孔工作门，让水流通过左岸×××个闸孔下泄，进行右岸×××孔闸室范围内的闸底板及闸墩裂缝处理；第三时段在闸底板及闸墩裂缝处理完成后将×××孔工作门全部关闭，进行消力池斜坡段的裂缝处理，为了减慢上游水位升高速度，需×××单位协调将上游来水引入×××××干渠下泄。

化学灌浆施工方案一、设计技术方案隧洞内混凝土裂缝均对结构的抗渗性、耐久性及外观产生影响，甚至有的会危害到混凝土结构整体性，从而影响结构安全。

因此必须全部维修处理。

对于不影响结构安全的裂缝以提高抗渗性和耐久性为目的进行修补；对于影响结构安全的纵向裂除进行裂缝修补外还应进行结构的补强加固。

目前常用的裂缝修补措施主要是灌浆及表面封闭，灌浆以灌入水泥浆液和化学浆液两种做法，由于水泥浆液充填后只能传递不大的压应力，化学浆液能在一定程度上与混凝土粘结，且具有较高的抗变形能力，在工程界得到广泛应用，因此本次推荐采用化学灌浆的裂缝处理方案。

洞内发现有已经修复过的裂缝出现聚脲鼓胀、脱离、渗水等，有新出现的裂且有渗水，有新发现裂缝无渗水。

建议首先对新发现及已修复过再次出现问题的裂缝进行检测，根据检测结果采用不同维修处理方式进行维修。

对于纵向裂缝和宽度大于（含等于）0.2mm的环向裂缝采用灌浆处理，之后进行表面封闭；对于宽度小于0.2mm的环向裂缝直接做表面封闭。

（1）化学灌浆1）维修处理范围对于全部纵向裂缝均需进行化学灌浆处理。

2）灌缝材料为了确保裂缝灌浆达到提高现状混凝土结构的弹性模量、防水性、耐久性、结构安全的目的，根据以往工程经验，建议采用环氧树脂类浆液对裂缝进行低压灌浆，灌浆压力0.2〜0.4MPa。

灌浆从低压0.1MPa开始逐漸升高，并且根据缝宽、缝深及进浆量综合控制。

灌缝完成后采用粘碳纤维布进行表面封闭，粘贴范围宽度1m（缝两侧各500mm）长度方向超出縫两端500mm。

二、现场施工裂缝灌浆施工程序为：表面清洗一贴嘴与打孔埋管一闭缝f密封检查f冲洗f吹干f化学灌浆f灌后检查1、表面清洗用高压风冲吹缝表面，将松散的表面、泥沙、污垢等吹清干净，必要时用角磨机打磨。

2、贴嘴与埋管骑缝贴嘴布孔沿缝面布置，根据缝宽贴嘴间距不超过20cm。

贴嘴施工时，灌浆嘴粘贴点应采用清洗剂擦洗干净，并完全干燥后，方可进行贴嘴施工。

水泥路裂缝注浆方案范例高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的施工队伍进行施工。

1、清理。

详细检查、分析渗漏情况，确定灌浆孔位置及间距。

清理干净需要施工的区域，凿除砼表面析出物，确保表面干净、润湿。

2、钻孔：使用电锤等钻孔工具沿裂缝两则进行钻孔，钻头直径为___mm，钻孔角度宜≤45°，钻头深度≤结构厚度的2/3，钻孔必须穿过裂缝。

但不得将结构打穿（壁后灌浆除外）钻孔与裂缝贯穿相交深度≤1/2结构厚度。

钻孔间距20cm-60cm。

3、洗缝：用高压清洗机以___mpa的压力向灌浆嘴内注入洁净水，观察出水点情况，并将缝内粉尘清洗干净。

4、埋嘴：在钻好的孔内___注浆嘴（又称之为止水针头），针头后带膨胀橡胶，并用专用内六角扳手拧紧，使注浆嘴周围与钻孔之间无空隙，不漏水。

5、封缝：将洗缝时出现渗水的裂缝表面用环氧类快干水泥进行封闭处理，目的是在注化学浆时不跑浆。

6、注浆。

使用高___浆机向注浆孔内注入高分子丙凝化学注浆料。

立面注浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行、当相邻孔开始出浆后，保持压力___分钟，即可停止本孔注浆，改注相邻注浆孔。

7、拆嘴。

注浆完毕，确认不漏即可去掉或敲掉外露的注浆嘴。

清理干净已固定化的溢漏出的注浆液。

8、封口。

用快干水泥对注浆口的修补、封口处理。

9、防水：用高分子类防水材料将化学注浆部分涂三遍（底涂、中涂、面涂）以作表面防水处理。

若是铁路公路隧道，有排水沟系统的地下工程，我们在边墙的收缩缝上还采用排水的方案，使堵在顶部砼或其他不规则裂缝里的水排到排水沟系统中使堵的水有出处，减少水在其他地方再出现渗漏的可能，一般的采用无管空腔排水的方案：1、沿着裂缝或裂纹人工凿槽（8cm-10cm深__6cm-8cm宽），尽量保证槽内圆滑。

2、清洗槽内浮尘（灰），是为了保证新旧砼的结合更紧密，不会因有浮尘（灰）再出现渗漏。

3、用化学材料拌合水泥成为快干砼（塑胶泥），采用人工抽管法缝成无管空腔，保证渗漏水裂隙缝和此无管空腔完全相通（此工艺为本公司独特施工工艺）。

混凝土楼板裂缝灌浆施工方案一、工程概况：慧远美林谷工程，有部分楼板呈现可见裂缝,据初步诊断为混凝土的收缩徐变及温度效应的影响形成。

目前该裂缝已处于稳定状态.现依业主要求,对楼板裂缝进行化学灌浆补强处理。

二、处理方法：对裂缝采用压力灌注式灌入改性环氧树脂灌浆液封闭处理.三、施工工艺流程裂缝基面处理→灌浆嘴埋设位的确定→安装灌浆嘴→封缝处理→试压→压力灌浆施工→观察灌浆情况→取灌浆器→拆除灌浆嘴四、施工方法1、裂缝基面处理在裂缝发生处的基体上，用钢丝刷扫除松散层、灰尘、污物等，对较宽裂缝，沿裂缝走向凿除表层混凝土，露出新鲜混凝土为宜；对所有要处理的裂缝沿缝凿成V型槽；后用压缩空气吹净施工面，最后用丙酮顺缝走向擦洗以等后序施工。

2、灌浆嘴埋设位的确定在裂缝较宽处、交错处、端处、裂缝贯穿处等部位设置灌浆嘴，灌浆嘴中心孔应对准裂缝处。

通常情况下，间距应在35cm-40cm左右,设置原则为宽缝可稀，窄缝可密；但每条裂缝至少须有一个灌浆孔和排气孔。

3、安装灌浆嘴将配制好的封口胶刮涂于灌浆嘴底坐上，按设计位置粘贴于裂缝基面上，应确保灌缝嘴中心孔对准裂缝，避免封口胶堵塞浆孔。

4、封逢处理将调配好的封口胶刮涂于裂缝表面，宽度以2—3cm为宜。

5、试压待胶固化后，先用压力枪空压空气至裂缝内，实验裂缝贯通情况，以便确定浆液灌入量，还可以检验封逢情况.6、压力灌浆施工将灌缝浆按料重量比位混合均匀，将配制好的浆装入灌浆管中，用灌浆器沿裂缝方向进行灌注。

灌浆顺序自上而下，由一端向另一端依次连续进行。

灌浆压力以0。

2-0.4Mpa为宜，压力逐渐升高。

待相邻灌浆嘴冒出灌浆液后关闭此嘴的阀门，以下依次进行。

灌浆结束标志为吸浆率小于0。

1L/分钟，再恒压5分钟左右方可结束灌浆。

7、观察灌浆情况若浆体灌入较快，应检查是否有泄露处，并进行相应处理，如在同一点位灌浆时，若依次未灌满，可补浆后继续进行.8、取灌浆器灌注完成后，及时取下灌浆器，并用封口栓或棉丝将灌浆中心孔堵死，防止浆液倒流外溢. 9、拆除灌浆嘴待裂缝内浆初凝后，拆除灌浆嘴,用封口胶将灌浆嘴处封口抹平并清除表面。

混凝土楼板裂缝灌浆施工方案在建筑工程中，混凝土楼板裂缝是常见的问题，这不仅会影响建筑物的美观性，还可能影响其结构安全性。

为了解决混凝土楼板裂缝问题，灌浆是一种常用的修复方法。

本文将介绍混凝土楼板裂缝灌浆的施工方案，以确保修复效果达到最佳。

1. 施工准备在进行混凝土楼板裂缝灌浆施工之前，需要进行充分的施工准备工作：•材料准备：准备好适当的灌浆材料，一般选用聚氨酯灌浆材料或环氧树脂灌浆材料。

•工具准备：准备好灌浆枪、搅拌器、尺子、扫帚等必要工具。

•现场准备：清理混凝土楼板表面，确保表面无杂物、尘土等。

•安全措施：施工人员需佩戴好安全帽、手套、护目镜等个人防护用品。

2. 施工步骤步骤一：裂缝处理在进行灌浆之前，首先需要对混凝土楼板的裂缝进行处理：1.清理裂缝：用刷子、吹风机等工具清理裂缝内的杂物、尘土。

2.预埋条安装：在裂缝内预留预埋条，以增加灌浆材料的附着力。

3.裂缝密封：对裂缝进行密封处理，防止灌浆材料外溢。

步骤二：灌浆施工1.搅拌材料：按照灌浆材料的使用说明，将其与搅拌好，确保材料均匀混合。

2.注入灌浆材料：使用灌浆枪将灌浆材料从裂缝的底部开始缓慢注入，直至充满整个裂缝。

3.压实灌浆材料：使用搅拌器或其他工具轻轻压实灌浆材料，排除空气并确保材料充分填充。

步骤三：表面处理1.清理表面：在灌浆材料未完全固化之前，及时清理表面多余的材料，以保持修复效果的美观。

2.后续加固：根据需要，可对修复后的楼板进行加固处理，以增加其承载能力。

3. 施工注意事项•严格按照灌浆材料的使用说明进行操作，避免施工不当导致修复效果不佳。

•混凝土楼板裂缝灌浆施工应在适宜的天气条件下进行，避免在潮湿或降雨天气进行。

•施工过程中，应及时清理工具，防止灌浆材料固化造成设备损坏。

通过以上施工方案的实施，可以有效修复混凝土楼板裂缝问题，保障建筑物的结构安全性和美观性。

施工完成后，定期检查修复效果并进行维护保养，以延长修复效果的持久性。

楼板裂缝灌浆施工工艺一、施工内容：混泥土楼板裂缝注浆修补施工。

二、施工概述：采用水溶性环氧树脂浆料灌注法进行施工，利用高压注浆机，将水溶性环氧树脂化学浆液注入混泥土楼板裂缝中，当浆液遇到混泥土楼板裂缝中的水分后会迅速分散、乳化、膨胀、固结，形成弹性填充体充实混泥土裂缝，将裂缝完全堵塞，密封。

三、施工步骤：清理裂缝→楼面裂缝打凿“V”型→固定灌浆嘴→通气试验→配置注浆液→机械高压灌注→凝固化学反应→表面修复→再AA-HA二涂一布防水层→涂刷表面装饰层白色四、关键技术措施：1.清除裂缝周围的析出物及其他残留物，楼板面层及底层均戳开混泥土楼面裂缝打凿“V”型5公分宽度。

2.采用自来水清洁裂缝，确保表面干净，无油污，无灰尘。

3.裂缝长度方向每30公分设置一个灌浆嘴，确保浆液通畅的注入裂缝的每一个位置。

4.采用环氧树脂将裂缝底部封闭，防止浆液渗漏。

5.设置好的灌浆嘴采用吹气的方式进行验证，灌浆嘴是否通顺。

6.根据裂缝宽度、长度调配浆液，采用搅拌器将浆液搅拌至颜色均匀，每次调配好的浆液在30分钟内使用完毕。

7.高压注浆机工作压力调整为0.2mpa，注浆期间注意浆液是否在流动，注浆嘴是否有松动，当浆液流动量小于每分钟0.01升时，保持10分钟内，停止灌浆。

8.灌浆完成后，填写灌浆记录，采用环氧树脂将裂缝戳开面封闭。

9.再针对裂缝灌浆后的区域整条做涂刷一道AA-DA界面剂防水涂层。

10.待干固后，再涂刷AA-HA纯丙烯酸柔性防水涂层二涂一布。

11.干固后，再表层涂刷AA-DA防水涂料。

12.然后再做表面装饰层为白色。

13.安全措施：➢施工人员进入施工现场必须佩带安全帽。

➢高于2米的作业区需佩带安全带。

➢使用电源必须有二级配电箱。

➢服从现场安全员的指挥，绝不可以存在不安全因数的存在。
