2019版九年级数学下册 第29章 投影与视图复习导学案(新版)新人教版

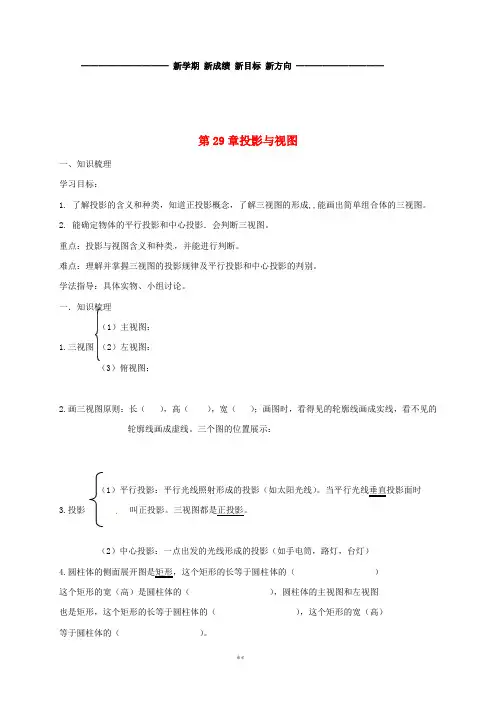

——————————新学期新成绩新目标新方向——————————第29章投影与视图一、知识梳理学习目标：1. 了解投影的含义和种类，知道正投影概念，了解三视图的形成,,能画出简单组合体的三视图。

2. 能确定物体的平行投影和中心投影．会判断三视图。

重点：投影与视图含义和种类，并能进行判断。

难点：理解并掌握三视图的投影规律及平行投影和中心投影的判别。

学法指导：具体实物、小组讨论。

一．知识梳理（1）主视图：1.三视图（2）左视图：（3）俯视图：2.画三视图原则：长（），高（），宽（）；画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。

三个图的位置展示：（1）平行投影：平行光线照射形成的投影（如太阳光线）。

当平行光线垂直投影面时3.投影叫正投影。

三视图都是正投影。

（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）4.圆柱体的侧面展开图是矩形，这个矩形的长等于圆柱体的（）这个矩形的宽（高）是圆柱体的（），圆柱体的主视图和左视图也是矩形，这个矩形的长等于圆柱体的（），这个矩形的宽（高）等于圆柱体的（）。

2.圆锥体的侧面展开图是扇形，这个扇形的半径是圆锥体的（ ），这个扇形的弧长 是圆锥体的（ ），圆锥体的主视图和左视图是（等腰三角形），这个等腰三角形的腰长 等于圆锥体的（ ），这个等腰三角形的高等于圆锥体的（ ）。

二、知识应用（一．）选择题1.下列各几何体三视图都是圆的是（ ）A 球体B 圆锥C 圆柱D 圆台1 2.下图中是在太阳光线下形成的影子是（ ） A B C D3.如图所示，水杯的杯口与投影面平行，投影线的方向箭头所示，它的正投影图是（ ）A B4.右图是由三个同样大小的正方体搭成的几何体，其左视图为（ ）5.如右图由多块同样大小的正方体搭成的几何体的俯视图，则该几何体的主视图是（ ）6. 如图分别由多块同样大小的正方体搭成的几何体的主视图和俯视图，则该几何体最少有（ ）块小正方体搭成的？ A 5 B 4 C 3 D 27.一个圆柱体的主视图是一个面积为12的矩形，则该圆柱体的侧面积为（ ）A 12B 12πC 6D 6π8. .如图一个几何体的主视图和左视图都是边长为1 的正三角形，俯视图是一个圆，那么这个几何体的全面积是（ ） A2π B π412+ C π422+ D 43π （二．）解答题9.两根竹竿AB CD 和他们在地面上的影子EB FD ，请在图中画出光源P 的位置。

29.1 投影第1课时 平行投影与中心投影【学习目标】 （一）知识技能：1.了解投影的有关概念，能根据光线的方向辨认物体的投影。

2.了解平行投影和中心投影的区别。

3.了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】 【情境引入】 活动1 设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在 上，得到的 叫做物体的投影， 叫做投影线，投影所在的 叫做投影面。

【自主探究】 活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由 形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由 发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

。

活动4出示教材88页练习：将物体与它们的投影用线连接起来。

【合作探究】 活动5： 问题1联系： 。

区别： 。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？ 学生观察、思考、互相交流。

3．由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。

如图4-14，当线段AB与投影面平行时，AB的中心投影A…B‟把线段AB 了，且AB A‟B…，△OAB OA…B‟.又如图4-15，当△ABC所在的平面与投影面平行时，△ABC的中心投影△A…B‟C…也把△ABC 了，从△ABC到△A…B‟C…是我们熟悉的变换。

源的确定：分别自两个物体的顶端）两幅图表示两根标杆在同一时刻的投影图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。

第二学习时间：课堂巩固案（根据同学们的展示，认真完成以下的练习，如有不会的可以向其他同学请教，找到自己在练习中存在的问题，并认真改正）8、如果在阳光下你的身影的方向是北偏东60°方向，太阳在你的方向？第三学习案：自主测试案（请同学们独立完成下面的题目，做完后举手示意，老师会给你批改）1．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．2．平面直角坐标系中，一点光源位于A(0，5)，线段CD⊥x轴于D，C(3，1)，求：(1)CD在x轴上的影长；(2)点C的影子的坐标．BD，当他走到点P的底部，当他向前再步行20BD的底部，已知丁轩，则两路灯之间的距离是( )学习感悟(1)当纸板P平行于投影面Q时. P的正投影与P的形状、大小如何？（1）当正方体如图的位置时，正方体的一个面ABCD及与其相对的另一面与投影面平行，这两个面的正投影是与正方体的一个面的形状、大小A´B´C´D´．正方形A´B´C´D´的四条边分别是（这些面垂直于投影面）的投影．因此，正方体的正投影是一个正方形．投影图是( )，这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面形成阴影的示意图。

已知桌面的直径为1.2米，桌面距离地面1米。

若灯泡距离地米，则地面上阴影部分的面积为（）π平方米B、0.81π平方米C、2π平方米D、3.24π平方米第三学习案：自主测试案（请同学们独立完成下面的题目，做完后举手示意，老师会给你批改）3.(2010山东淄博模拟灯的底部(点O)20时，人影的53,在Rt△ABC中,∠C=090,在阳光的垂直照射下⑴试探究线段AC、AB和AD之间的关系,并说明理由之间也有类似的关系吗?(一)、问题1：如图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为A C2011安徽芜湖，）如图所示，下列几何体中主视图、左视图、俯视图都相同的是反思：通过这节课的学习，你有什么特殊的收获？好记性不如烂笔头，赶快请写下课题：29.2视图（2）桌面上放着1个长方体和1个圆柱体，按下图所示的方式摆放在一起，其左（011江西，3，3分）右图是一根钢管的直观图，画出它的三视图3 （2011山东聊城，2，3分）如图，空心圆柱的左视图是（）分）如图所示的几何体的左视图是（是一个三视图，则此三视图所对应的直观图是10(2009，本溪)有一个铁制零件（正方体中间挖去一个圆柱形孔）如图放置，它的左视图是（）A．B．C． D（A）（B）3.（2010 福建德化）如图是一个立体图形的三视图，则这个立体图形的名称叫．主，益阳）一个物体由多个完全相同的小正方体组成，它的三视图如图D. 55.（2011湖南湘潭市，4，3分）一个几何体的三视图如下图所示，这个几何第三学习案：自主测试案（请同学们独立完成下面的题目，做完后举手示意，老师会给你批改）某个长方体主视图是边长为1cm形的对角线向垂直于正方形的方向将长方体切开，截面是一个正方形．那3（2010广东广州，7，3分）长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A．52 B．323。

新人教版九年级数学下册第二十九章《投影与视图1》导学案【学习目标】（一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。

2、了解平行投影和中心投影的区别。

3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】【情境引入】活动1设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。

【自主探究】活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

活动4将物体与它们的投影用线连接起来。

【合作探究】活动5：问题1联系：。

区别：。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。

联系：图中的投影都是投影。

人教版数学九年级下册第29章《投影与视图》课堂教学设计一. 教材分析人教版数学九年级下册第29章《投影与视图》是本册教材中的一个重要章节，主要介绍投影的概念、分类以及投影的基本性质。

通过本章的学习，使学生了解投影在数学、物理、艺术等领域的应用，培养学生的空间想象能力和抽象思维能力。

本章内容主要包括以下几个部分：1.投影的概念和分类2.正投影和斜投影3.投影的基本性质4.平行投影5.中心投影6.投影变换二. 学情分析学生在学习本章内容前，已经掌握了平面几何、立体几何的基本知识，具备了一定的空间想象能力和抽象思维能力。

但投影概念较为抽象，学生理解起来可能存在一定的困难。

因此，在教学过程中，教师需要运用生动形象的实例，引导学生直观地理解投影的概念，并通过大量的练习，使学生熟练掌握投影的性质和变换。

三. 教学目标1.了解投影的概念、分类和基本性质。

2.掌握正投影和斜投影的特点。

3.能够运用投影性质解决实际问题。

4.培养学生的空间想象能力和抽象思维能力。

四. 教学重难点1.投影的概念和分类。

2.投影的基本性质。

3.投影变换。

五. 教学方法1.采用直观演示法，通过实物模型和多媒体动画，引导学生直观地理解投影的概念和性质。

2.运用讲解法，详细讲解投影的分类、基本性质和变换规律。

3.采用练习法，让学生在实践中巩固投影知识。

4.运用小组讨论法，培养学生合作学习的能力。

六. 教学准备1.投影仪、实物模型、多媒体动画。

2.投影习题、测验题。

3.投影实验材料。

七. 教学过程1.导入（5分钟）利用实物模型和多媒体动画，引导学生直观地了解投影的概念。

例如，用一个三角形模型在灯光下投影，让学生观察投影的特点。

2.呈现（10分钟）讲解投影的分类，包括正投影和斜投影。

通过示例，使学生了解正投影和斜投影的特点。

3.操练（10分钟）让学生进行投影练习，掌握投影的基本性质。

例如，让学生根据给定的物体，画出其正投影和斜投影。

4.巩固（10分钟）讲解投影变换，包括平行投影和中心投影。

第二十九章第1节第1课时《投影（1）》导学案A B（一）学生提出的问题：（二）注意事项：（师生总结，学生整理）二、分层训练（20分钟） （一）双基过关（二）能力提升：如图，路灯距地面8米，身高1.6米的小明从距离灯的底部（点O ）20米的点A 处，沿OA 所在的直线行走14米到点B 时，人影的长度【 】A ．增大1.5米 B. 减小1.5米 C. 增大3.5米 D. 减小3.5米三、课堂小结（5分钟）（总结所学，建构知识)四、达标反馈（10-15分钟）必做题：1、下列物品①探照灯；②车灯；③太阳；④月亮；⑤台灯中所成的投影是中心投影的是（ ）A.①②B.①③C.①②③D.①②⑤ 2、．太阳发出的光照在物体上是______，车灯发出的光照在物体上是_____（ ） A.中心投影，平行投影 B.平行投影，中心投影C.平行投影，平行投影D.中心投影，中心投影3．如图，晚上小亮在路灯下散步，他从A 处向着路灯灯柱方 向径直走到B 处，这一过程中他在该路灯灯光下的影子（ ） A ．逐渐变短 B ．逐渐变长 C ．先变短后变长 D ．先变长后变短选做题：、如图4，丁轩同学在晚上由路灯AC 走向路灯BD ，当他走到点P 时，发现身后他影子的顶部刚好接触到路灯AC 的底部，当他向前再步行20m 到达Q 点时，发现身前他影子的顶部刚好接触到路灯BD 的底部，已知丁轩同学的身高是1.5m ，两个路灯的高度都是9m ，则两路灯之间的距离是( )时间____________________评价_______________________第二十九章第1节第2课时《投影（2）》导学案课题29.1.投影（2）课型新授课班级姓名学习目标1、了解正投影的概念；2、能根据正投影的性质画出简单的平面图形的正投影；3、培养动手实践能力，发展空间想象能力.重难点重点：正投影的含义及能根据正投影的性质画出简单的平面图形的正投影难点：归纳正投影的性质,正确画出简单平面图形的正投影前置学习（课前独学20分或30分钟）1、.温故知新下图表示一块三角尺在光线照射下形成投影，其中哪个是平行投影哪个是中心投影?图(2) (3)的投影线与投影面的位置关系有什么区别?2、自主预习并完成下列问题：1）（1）正投影的定义：叫做正投影．（2）物体的位置与其正投影的关系：当物体平行于投影面时，其正投影与原物体的形状、大小；当物体倾斜于投影面时，其正投影与原物体的形状、大小；当物体垂直于投影面时，其正投影成．2）教材Ｐ102探究（1）：问题：三种情形下铁丝的正投影各是什么形状？3）教材Ｐ102探究（2）三种情形下纸板的正投影各是什么形状？归纳总结：通过活动1、活动2你发现了什么？3、跟踪练习：1、小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）A. 相交 B. 平行 C. 垂直 D. 无法确定2、球的正投影是( ) (A)圆面．(B)椭圆面．(C)点． (D)圆环.3、正方形在太阳光的投影下得到的几何图形一定是( )(A)正方形．(B)平行四边形或一条线段．(C)矩形．(D)菱形．4、如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是( )课堂学习流程总结反思一、前置学习展示交流5-10分钟：（对学群学）（一）学生提出的问题：（二）注意事项：（师生总结，学生整理）三、分层训练（20分钟）（一）双基过关（二）能力提升：三、课堂小结（5分钟）（总结所学，建构知识)四、达标反馈（10-15分钟）选做题1．球的正投影是( ) (A)圆面．(B)椭圆面．（C)点．(D)圆环.2．底面与投影面垂直的圆锥体的正投影是( )(A)圆．(B)三角形．（C)矩形．D)正方形.3．指出如图所示的立体图各个面的正投影图形，并画出投影线的方向如箭头所示立体图的正投影.4.、正方形在太阳光的投影下得到的几何图形一定是( )(A)正方形．(B)平行四边形或一条线段．(C)矩形．(D)菱形．必做题：地面上直立一根标杆AB如图，杆长为2cm．①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投示意图；时间____________________评价_______________________第二十九章第2节第1课时《三视图（1）》导学案课题29.1.三视图（1）课型新授课班级姓名学习目标1、学会从投影的角度理解视图的概念2、会画简单几何体的三视图3、通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系．重难点重点：从投影的角度加深对三视图的理解和会画简单的三视图难点：对三视图概念理解的升华及正确画出三棱柱的三视图前置学习（课前独学20分或30分钟）1、.温故知新1）复习什么叫正投影？2、自主预习并完成下列问题：1）如图，直三棱柱的侧棱与水平投影面垂直。

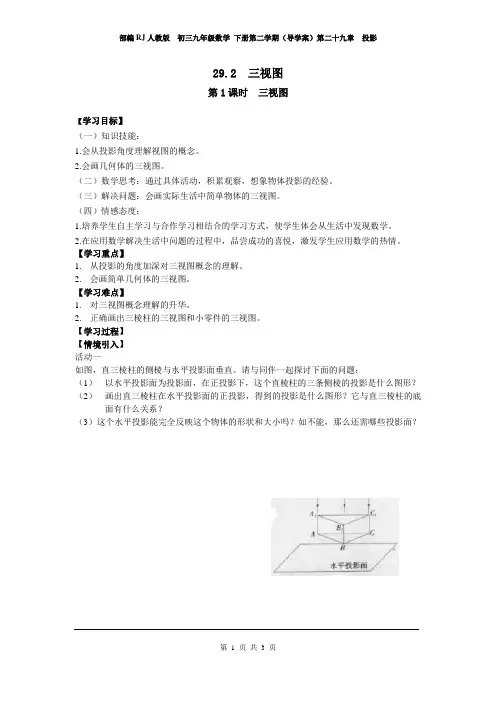

29.2 三视图第1课时三视图【学习目标】（一）知识技能：1.会从投影角度理解视图的概念。

2.会画几何体的三视图。

（二）数学思考：通过具体活动，积累观察，想象物体投影的经验。

（三）解决问题：会画实际生活中简单物体的三视图。

（四）情感态度：1.培养学生自主学习与合作学习相结合的学习方式，使学生体会从生活中发现数学。

2.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情。

【学习重点】1.从投影的角度加深对三视图概念的理解。

2.会画简单几何体的三视图。

【学习难点】1.对三视图概念理解的升华。

2.正确画出三棱柱的三视图和小零件的三视图。

【学习过程】【情境引入】活动一如图，直三棱柱的侧棱与水平投影面垂直。

请与同伴一起探讨下面的问题：（1）以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？【自主探究】活动二学生观察思考：（1）三个视图位置上的关系。

（2）三个视图除了位置上的关系，在大小尺寸上，彼此之间又存在什么关系？小结：1.三视图位置有规定，主视图要在，俯视图应在，左视图要在。

2.三视图中各视图的大小也有关系。

主视图与俯视图表示同一物体的，主视图与左视图表示同一物体的，左视图与俯视图表示同一物体的。

因此三视图的大小是互相联系的。

画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的，主视图与左视图的，左视图与俯视图的。

活动三.例1 画出下图2所示的一些基本几何体的三视图题后小结:画这些基本几何体的三视图时，要注意从个方面观察它们.具体画法为:1.确定视图的位置，画出视图;2.在 视图正下方画出 视图，注意与主视图“ ”。

3.在 视图正右方画出 视图.注意与主视图“ ”，与俯视图“ ”.【巩固练习】1.画出图中的几何体的三视图。

人教版九年级数学下册《第二十九章投影与视图》教案一. 教材分析《人教版九年级数学下册》第二十九章《投影与视图》是学生在学习了平面几何、立体几何的基础上，进一步研究三视图、投影等知识。

这一章节的内容既巩固了学生以前所学的几何知识，又为后续的立体几何学习打下基础。

本章主要包括以下几个知识点：1.投影的概念和分类2.正投影和斜投影3.视图的概念和分类4.一视图、二视图、三视图的画法5.几何体的三视图二. 学情分析学生在学习本章内容前，已经掌握了平面几何的基本知识，对几何图形的认知有一定的基础。

但投影与视图的概念对于他们来说比较抽象，需要通过具体的实例和实践活动来理解和掌握。

另外，学生对于空间想象能力的培养还不够，需要在教学过程中加强训练。

三. 教学目标1.让学生理解投影的概念，掌握正投影和斜投影的性质。

2.让学生掌握视图的分类，学会画一视图、二视图、三视图。

3.培养学生空间想象能力，提高他们解决实际问题的能力。

四. 教学重难点1.投影的概念和分类2.正投影和斜投影的性质3.视图的画法4.空间想象能力的培养五. 教学方法1.采用直观演示法，通过实物和模型展示投影与视图的概念和性质。

2.采用实践操作法，让学生动手画一视图、二视图、三视图，培养空间想象能力。

3.采用问题驱动法，引导学生思考和探讨，提高他们解决问题的能力。

六. 教学准备1.准备投影仪、实物、模型等教学道具。

2.准备相关的练习题和测试题。

3.准备黑板和粉笔。

七. 教学过程1. 导入（5分钟）教师通过展示实物和模型，引导学生观察和思考，让学生初步认识投影和视图的概念。

2. 呈现（10分钟）教师通过投影仪展示PPT，详细讲解投影的分类、正投影和斜投影的性质，以及视图的分类和画法。

3. 操练（10分钟）学生分组进行实践活动，每组选择一个几何体，分别画出它的三视图。

教师巡回指导，解答学生疑问。

4. 巩固（10分钟）教师出示一些练习题，让学生独立完成，检查他们对于投影与视图知识的掌握程度。

第29章投影与视图课题：小结与复习序号：学习目标：1、知识和技能：1）、通过本节复习，使学生对本章知识点有一个系统的认识。

2）、通过习题演练，达到灵活运用知识点的目的。

3)、认识本节内容与生活实际的紧密联系。

2、过程和方法：经历复习知识的过程，使学生对本章知识点有一个系统的认识。

提高学生整合知识的能力。

3、情感、态度、价值观：感受数学来源于生活又服务于生活。

学习重点：复习已学知识，并能灵活运用知识解决问题。

学习难点：掌握知识，解决问题。

导学方法：课时：导学过程一、课前预习：结合教材回顾本章所学内容。

二、课堂导学：1、导入前面我们系统的学习了本章内容，这节课我们共同来回顾所学内容。

2、出示任务自主学习回顾本章所学内容，回答下列问题：投影是怎么得到的？什么是中心投影？平行投影？正投影？图形的正投影有什么特点？什么是三视图？它是怎样得到的？画三视图要注意什么？怎样根据三视图想象物体的形状？举例说明立体图形与其三视图、展开图可以如何转化，体会平面图形与立体图形之间的联系？3、合作探究见《导学》P133难点探究三、展示与反馈：检查自学情况，解释学生疑惑。

四、学习小结：1、掌握常见的几何体的三视图画法。

2、掌握投影的性质。

3、将投影与相似三角形相结合。

4、将视图与展开图相结合，会据视图求图形的表面积和体积等。

五、达标检测1、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是（）2、学校里旗杆的影子整个白天的变化情况是（）A、不变B、先变短后变长C、一直在变短D、一直在变长3、晚上，人在马路上走过一盏灯的过程，其影子的长度变化情况是（）A、先变短后变长B、先变长后变短C、逐渐变短D、逐渐变长4、如图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（）A、5B、6C、7D、85、如图，上体育课时，甲、乙两名同学分别站在C、D的位置时，乙的影子顶端恰好和甲的影子顶端重合，已知甲、乙同学相距1米，甲身高1.8米，乙身高1.5米，则甲的影长是米。

29.1 投影第1课时 平行投影与中心投影【学习目标】 （一）知识技能：1.了解投影的有关概念，能根据光线的方向辨认物体的投影。

2.了解平行投影和中心投影的区别。

3.了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】 【情境引入】 活动1 设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在 上，得到的 叫做物体的投影， 叫做投影线，投影所在的 叫做投影面。

【自主探究】 活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由 形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由 发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

。

活动4出示教材88页练习：将物体与它们的投影用线连接起来。

【合作探究】 活动5： 问题1联系： 。

区别： 。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？ 学生观察、思考、互相交流。

第 29章投影与三视图一、教学内容及教材分析:1、本章的主要内容有测量、一是从不同方向看物体,以及由此而产生的盲区和影子的概念与性质，二是物体的三视图、投影时视图的基础。

2、空间观念的形成是一个长期的过程。

本章是第七章内容的继续和发展。

二、重难点与关键1、了解中心投影的概念以及中心投影下线段、平面图形与其投影的关系。

2、认识平行投影及其特征，能够画简单几何体在水平投影面和竖直投影面上的正投影。

3、能通过正投影理解三视图的概念、三视图的投影规律，能画出简单几何体的三视图。

4、能由三视图想象简单几何体。

难点:几何体与其投影的关系及由三视图想象几何体。

三、教学目标:1、通过实例，了解视点、视线、盲区的含义及生活上的应用。

2、通过实例，了解中心投影、平行投影和正投影的概念和基本性质。

3、了解三视图的概念:会画基本几何体的三视图，能判断简单的物体的视图，并会根据视图描述简单的儿何体。

4、通过简单几何体与它的三视图之间的相互转化，体会几何体与平面图形的之间的相互联系，感悟转化的数学思想，发展学生的空间观念。

5、通过三视图的学习，培养学生识图、画图的基本技能。

6、通过实例，了解视图在现实生活中的应用，增强学生的应用意识。

四、教学方法与策略:(一)重视结合实际例子讨论问题，在直观认识的基础上归纳基本规律数学易以数量关系和空间形式为主要研究对象的科学，数量关系和空间形式是从理牢世界中抽象出来的。

很明显，关于投影和视图的知识是从实际需要(建筑、制造等)中产生的，它们与实际模型联系得非常紧密。

在本章之前，学生已经数次接触过“从不同方向看物体”等内容，对投影和视图的知识已有初步的，朦胧的了解，只是还没有明碗地接触过一些基本名词术语，对有关基本规律还缺乏归纳总结。

(二)重视平面图形与立体图形的联系，重在培养空间想象能力在学习本章之前，学生已经具有一定的关于平面图形与立体图形的匆识，并且接鲀过“从不同方向观察物体”，基本儿何体的平面展开图等反映平面图形与立体图形之间的联系的问题。

作业设计作业设计团队所在学校（签章）：性作业到处，表示她在灯光照射下的影长与行走的路程之间关系的大致图象是（）、A. B.C. D.的投影和一次函数相结合，以达到解决问题的目的学生钟课中基础性作业1.光线由上而下照射一个三棱锥（其底面为正三角形）．画出它的正投影．2.光线由上而下照射一个四棱锥（其底面为正方形）．画出它的正投影．让学生自己动手，亲自感受正投影的画法，进而加深对知识的理解全体学生3分钟0.75发展性3.图 1 表示一个正五棱柱形状的建筑物，图 2 是其俯视图．小健站在地面观察该建筑物，当他在图 2 中的阴影部分投影与实际问题向结全体学3分钟0.7作业所表示的区域活动时，能同时看到建筑物的三个侧面，图中MPN∠的度数为( )A.︒30 B. ︒36C.︒45 D. ︒72合生课后基础性作业1.下列物体的光线所形成的投影是平行投影的是（）A. 台灯B. 手电筒C. 太阳D. 路灯2. 当你走向路灯时，你的影子在你的（填“前面”或“后面”），并且影子越来越（填“长”或“短”）．强化巩固与本节课相关的知识全体学生3分钟0.8发展性作业3.太阳光线与地面成的角，照射在地面上的一只皮球上时，皮球在地面上的投影长是，则皮球的直径是（）A. B.C. D.4.如图所示是王老师展示的他昨天画的一幅写生画，他让学生猜测他画的这幅画的时间．根据王老师标出的方向，以把投影与实际生活中的问题相结合，让学生用数学的思维思考世界，并培养其计算能力部分学生5分钟0.7下四个学生给出的时间比较接近的是（）A. 小丽说：“早上点”B. 小强说：“中午点”C. 小刚说：“下午点”D. 小明说：“哪个时间段都行”29.2三视图使用时段作业内容作业设计设计意图使用者预计时长预估难度系数课前基础性作业1.由大小相同的小立方体搭成的几何体如图①所示．请在图②的方格中画出该几何体的俯视图和左视图；让学生初步体会几何体的三视图，并在指定位置正确画出所有学生2分钟0.85发展性作业2.由大小相同的小立方体搭成的几何体如图①所示．在学生明确几何体的部分学3分钟0.75（1）请在图②的方格中画出该几何体的俯视图和左视图；（2）用小立方体搭一个几何体，使得它的俯视图和左视图与（1）中所画的一致，则这样的几何体最少有个小立方体，最多有个小立方体；（3）将此几何体露在外面的部分涂，上油漆（不包含底面），其中两面涂色的小立方体有个．三视图的基础上，进一步加深对其几何直观能力的培养，让学生解决实际问题生课中基础性作业1.如图，在平整的地面上，将若干个边长均为1cm的小正方体堆成一个几何体，并放置在墙角．（1）请画出这个几何体的主视图和俯视图；（2）若将其露在外面的面涂上一层漆，则其涂漆部分的面积为；（3）添加若干个上述小正方体后，所成几何体的左视图和俯视图不变，则有种添加方式．对三视图的相关知识进一步巩固和提升所有学生4分钟0.7发展性作3.如图是一个几何体的三视图．依据三视图想所有4分0.7业（1）写出这个几何体的名称；（2）求此几何体表面展开图的面积．象出原几何体，进一步培养学生的集合直观和想象能力学生钟课后基础性作业1.一个圆柱的三视图如图所示，若其俯视图为圆，则这个圆柱的体积为（）2.A. B.C. D.对本节课知识进行强化巩固和再加工，并与中考内容接轨，培养学生解决问题的能力所有学生3分钟0.85发展性作业3.如图是由若干个同样大小的小正方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图是 ( )运用本节课知识解决生活中遇到的实际情况，让学生感受到数学来源于部分学生5分钟0.7A. B.C. D.3.已知一个模型的三视图如图所示（单位：）．（1）请描述这个模型的形状；（2）制作的这个模型的木料密度为，则这个模型的质量是多少千克?（3）如果要给这个模型刷油漆，每千克油漆可以漆，需要油漆多少千克? 生活，又服务与生活，同时培养学生的计算能力29.3课题学习制作立体模型使用时段作业内容作业设计设计意图使用者预计时长预估难度系数课前基础性作业1.有一座正方体盒子，它的每个面上都有一个汉字，如图是该正方体模型的展开图，那么在正方体中，与“爱”字所在面相对的面上的汉字是（）通过两个立体图形展开型问题，让学所有学生2分钟0.85A．我 B．荣C．县 D．丽2.如图是一个几何体的平面展开图，每个面内都注上了字母，请回答下列问题：（1）如果面B在几何体的前面，那么哪一面在后面？（2）如果面E在几何体的底部，那么哪一面在上面？（3）如果面D在前面，面F在左面，那么哪一面在上面？哪一面在右面？哪一面在底部？3.如图，把图形折叠起来，变成的正方体是（）A. B．C． D．4.把如图所示的正方形展开，得到的平面展开图可以是（）A． B．C． D．1.如图所示为几何体的平面展开图，则从左到右，其对应的几何体名称分别为（）A．圆锥，正方体，三棱锥，圆柱B．圆锥，正方体，四棱锥，圆柱C．圆锥，正方体，四棱柱，圆柱D．正方体，圆锥，圆柱，三棱柱2.若要使图中平面展开图折叠成正方体后，相对面两个数之和为6，则x .=+y展开图.折叠制作完成后得到长方体的容积是(包装材料厚度不计，单位：mm )( )A ．112000 3mmB ．294000 3mmC ．144000 3mmD ．168000 3mm1.某个立体图形的侧面展开图形如图所示，它的底面是正三角形，这个立体图形一定是 ．2. 若圆柱的底面圆半径为3cm ，高为5cm ，则该圆柱的侧面展开图的面积为 2cm ．3.如图，长方体的每个面上都写着一个自然数，并且相对两个面所写两数之和相等．若10的对面写的是质数a ，12的对面写的是质数b ，15的对面写的是质数c ，求222c b a ac bc ab ---++的值．注：本表格可根据作业设计内容需要拓展、延长。
