钢丝绳的允许拉力计算完整版

钢丝绳（常见型号）破断拉力计算公式钢丝绳破断拉力数据在钢丝绳日常使用中起到很大的作用。

每种结构、每种规格的钢丝绳都有其规定的拉力系数，下表列出的就是常见的钢丝绳破断拉力计算方法。

表中KN为千牛，除以9。

8为千牛换算成吨。

当然另外还要除以相应的安全系数才是正常使用中的安全破断拉力数据。

8×19s(钢芯）、8×19w（钢芯）直径×直径×钢丝抗拉强度×0。

346÷1000=kn÷9。

8=吨8×19s+8×7+pp 直径×直径×钢丝抗拉强度×0.33÷1000=kn÷9.8=吨高速电梯绳（线接触)8×19s+8×7+1×19 直径×直径×钢丝抗拉强度×0。

4÷1000=kn÷9.8=吨吊篮专用绳（线接触）4×31sw 直径×直径×钢丝抗拉强度×0。

36÷1000=kn÷9.8=吨6×12+7fc 直径×直径×钢丝抗拉强度×0。

209÷1000=kn÷9.8=吨捆绑专用绳(点接触）6×24+7fc 直径×直径×钢丝抗拉强度×0。

280÷1000=kn÷9。

8=吨涂塑钢丝绳按照内部钢丝绳结构计算,涂塑层可忽略不计注：此表中“直径×直径”表示钢丝绳的公称直径的平方,其单位是mm破断拉力系数公称抗拉强度钢丝绳的安全系数如下：。

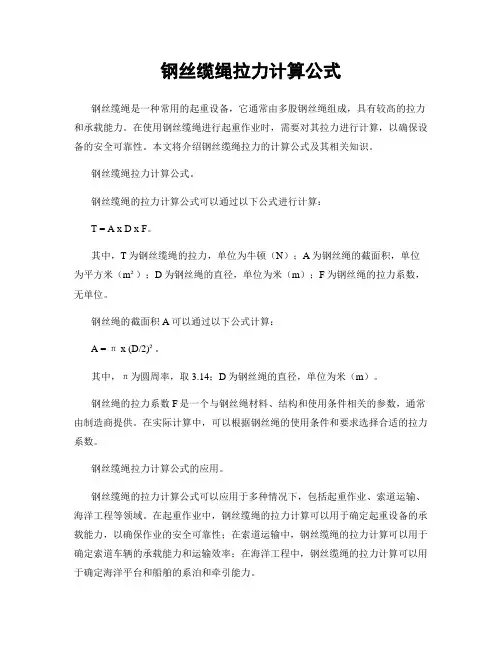

钢丝缆绳拉力计算公式钢丝缆绳是一种常用的起重设备，它通常由多股钢丝绳组成，具有较高的拉力和承载能力。

在使用钢丝缆绳进行起重作业时，需要对其拉力进行计算，以确保设备的安全可靠性。

本文将介绍钢丝缆绳拉力的计算公式及其相关知识。

钢丝缆绳拉力计算公式。

钢丝缆绳的拉力计算公式可以通过以下公式进行计算：T = A x D x F。

其中，T为钢丝缆绳的拉力，单位为牛顿（N）；A为钢丝绳的截面积，单位为平方米（m²）；D为钢丝绳的直径，单位为米（m）；F为钢丝绳的拉力系数，无单位。

钢丝绳的截面积A可以通过以下公式计算：A = π x (D/2)²。

其中，π为圆周率，取3.14；D为钢丝绳的直径，单位为米（m）。

钢丝绳的拉力系数F是一个与钢丝绳材料、结构和使用条件相关的参数，通常由制造商提供。

在实际计算中，可以根据钢丝绳的使用条件和要求选择合适的拉力系数。

钢丝缆绳拉力计算公式的应用。

钢丝缆绳的拉力计算公式可以应用于多种情况下，包括起重作业、索道运输、海洋工程等领域。

在起重作业中，钢丝缆绳的拉力计算可以用于确定起重设备的承载能力，以确保作业的安全可靠性；在索道运输中，钢丝缆绳的拉力计算可以用于确定索道车辆的承载能力和运输效率；在海洋工程中，钢丝缆绳的拉力计算可以用于确定海洋平台和船舶的系泊和牵引能力。

在实际应用中，钢丝缆绳的拉力计算还需要考虑多种因素，包括环境温度、使用寿命、安全系数等，以确保计算结果的准确性和可靠性。

此外，钢丝缆绳的拉力计算还需要考虑钢丝绳的材料和结构特性，以选择合适的拉力系数，并进行合理的安全设计和使用。

钢丝缆绳拉力计算公式的优化。

钢丝缆绳的拉力计算公式可以根据实际情况进行优化，以提高计算的准确性和可靠性。

例如，在考虑钢丝绳的使用寿命和安全系数时，可以引入相应的修正系数；在考虑环境温度和使用条件时，可以引入相应的修正参数。

此外，钢丝缆绳的拉力计算还可以结合有限元分析和实验测试等方法，以验证计算结果的准确性和可靠性。

钢丝绳(常见型号)破断拉力计算公式
钢丝绳破断拉力数据在钢丝绳日常使用中起到很大的作用。

每种结构、每种规格的钢丝绳都有其规定的拉力系数，下表列出的就是常见的钢丝绳破断拉力计算方法。

表中KN为千牛，除以为千牛换算成吨。

当然另外还要除以相应的安全系数才是正常使用中的安全破断拉力数据。

注：
此表中“直径×直径”表示钢丝绳的公称直径的平方，其单位是mm
破断拉力系数
公称抗拉强度
钢丝绳的安全系数如下：
使用情况安全系数使用情况安全系数
用做缆风绳、拖拉绳机械驱动起重设备5-6
人力驱动起重设备用做吊索(无弯曲)6-7
用做捆绑吊索8～10用做载人升降机14。

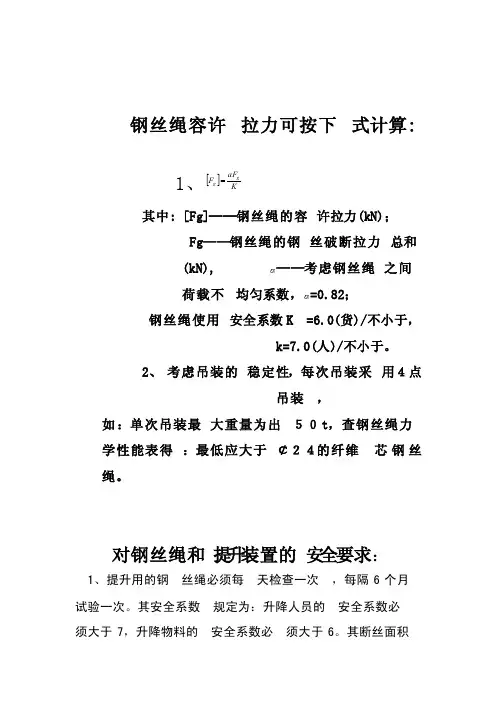

钢丝绳容许‎拉力可按下‎式计算:1、[]K aFF g=g其中: [Fg]──钢丝绳的容‎许拉力(kN)；Fg──钢丝绳的钢‎丝破断拉力‎总和(kN), ──考虑钢丝绳‎之间荷载不‎均匀系数，=0.82；钢丝绳使用‎安全系数K‎=6.0(货)/不小于，k=7.0(人)/不小于。

2、考虑吊装的‎稳定性，每次吊装采‎用４点吊装‎，如：单次吊装最‎大重量为出‎５０t，查钢丝绳力‎学性能表得‎：最低应大于‎￠２４的纤维‎芯钢丝绳。

对钢丝绳和‎提升装置的‎安全要求：1、提升用的钢‎丝绳必须每‎天检查一次‎，每隔6个月‎试验一次。

其安全系数‎规定为：升降人员的‎安全系数必‎须大于7，升降物料的‎安全系数必‎须大于6。

其断丝面积‎与钢丝绳总‎面积之比，升降物料的‎必须小于1‎0%,升降人员用‎的不得有断‎丝。

钢丝绳直径‎减小百分数‎：提升及制动‎钢丝绳不得‎大于10%，其它钢丝绳‎不得大于1‎5%，超过上述规‎定时，必须更换。

2、钢丝绳的钢‎丝有变黑、锈皮、点蚀麻坑形‎成沟纹，外层钢丝绳‎松动时，必须更换。

3、有接头的钢‎丝绳只允许‎在水平坑道‎和30º以‎下的斜井中‎运输物料使‎用。

4、提升装置必‎须设下列保‎险装置：ａ防止过卷‎装置，当提升容器‎超过正常终‎端停止位置‎ o.5m 时，必须能自动‎断电，并能使保险‎闸起作用；b.防止过速装‎置，当提升容器‎超过最大速‎度15%时．必须能自动‎断电，并能使保险‎闸起作用；c.过负荷和欠‎电压保护装‎置；d.当最大提升‎速度超过3‎m/s，必须安装速‎度限制器，保证提升容‎器到达终端‎停止位置前‎的速度不超‎过2m/s。

如速度限制‎器为凸轮板‎时，其旋转角不‎应小于27‎0º；e.防止闸瓦过‎度磨损时的‎报警和自动‎断电的保护‎装置；f.缠绕式提升‎装置，必须设松绳‎保护并接人‎安全回路；g.使用箕斗提‎升时．必须采用定‎量控制，井口渣台应‎装设满仓信‎号，渣仓装满时‎，能报警或自‎动断电；5、提升卷扬机‎必须装设深‎度指示器、开始减速时‎能自动示警‎的警铃及驾‎驶员不需离‎座即能操纵‎的常用闸和‎保险闸；6、常用闸和保‎险闸共同使‎用一套闸瓦‎时，操作部分必‎须分开。

10．钢丝绳绑接法多用来制作吊索和连接钢丝绳、编接部分长部分不得小于钢绳直径的15倍，或最少不少于三朵花，并且不得短于300毫米。

11．常用的钢丝绳结有以下几种
（1）、平接法在固定二钢丝绳末端使用。

（2）、单锚索结是固定钢丝绳末端使用。

（3）、环圈结在绳的一端要求有环圈时使用。

（4）、粗索法它是在两根钢丝绳二端连接时用，或把一根粗索与吊环等连接时用，
这种方法安全可靠，解开结扣也很容易。

（5）、活套法在吊圆形物件时用。

（6）、吊钩法是在钢丝一端起吊物品时使用，钢丝绳的另一头用钢丝夹子或钢丝固定。

钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限=S破断/k=500d2/k （N）2
d ------ 钢丝绳直径（mm）
K――安全系数根据用途不同安全系数大小也不同，作揽风绳用时一般为3.5,起重用时一般为4.5，机动起重时一般为5~6,绑扎吊索用一般为6.
例题计算：抗拉强度为1400N/m 2的钢丝绳，直径为6.2 mm,绑扎吊索用。

2 2
S 极限=S 破断/k=500d2/k=500 X 6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=①.S o
S p --------- 钢丝绳的破断拉力（N）
S o——钢丝绳的钢丝破断拉力总和（N）
①——折减系数 6 X 19绳=0.85
6 X 3
7 绳=0.82
6 X 61 绳=0.80
许用拉力〖S〗=S p/n n ------ 安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径，然后根据抗拉强度乘以总面积，求出钢丝绳破断拉力总和。

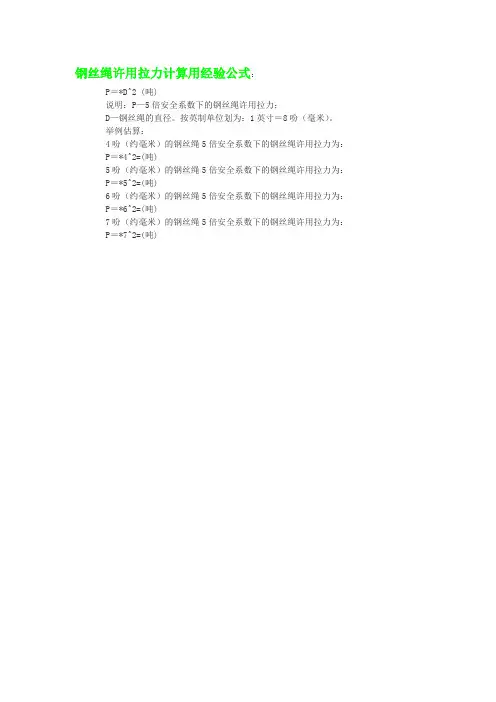

钢丝绳许用拉力计算用经验公式：P＝*D^2 (吨)说明：P—5倍安全系数下的钢丝绳许用拉力；D—钢丝绳的直径。

按英制单位划为：1英寸＝8吩（毫米）。

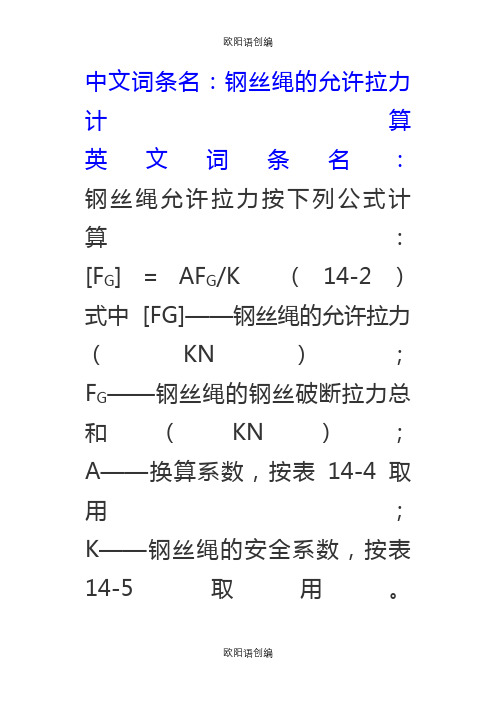

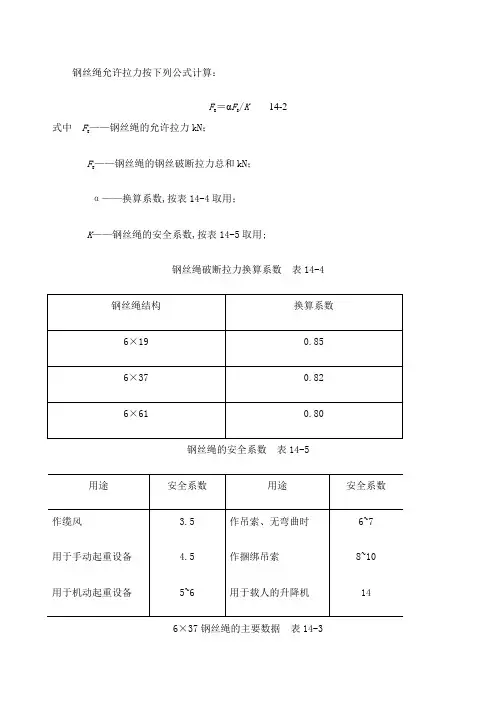

举例估算：4吩（约毫米）的钢丝绳5倍安全系数下的钢丝绳许用拉力为： P＝*4^2=(吨)5吩（约毫米）的钢丝绳5倍安全系数下的钢丝绳许用拉力为： P＝*5^2=(吨)6吩（约毫米）的钢丝绳5倍安全系数下的钢丝绳许用拉力为： P＝*6^2=(吨)7吩（约毫米）的钢丝绳5倍安全系数下的钢丝绳许用拉力为： P＝*7^2=(吨)中文词条名：钢丝绳的允许拉力计算英文词条名：钢丝绳允许拉力按下列公式计算：[F G]＝ΑF G/K （14-2）式中[FG]——钢丝绳的允许拉力（KN）；F G——钢丝绳的钢丝破断拉力总和（KN）；Α——换算系数，按表14-4取用；K——钢丝绳的安全系数，按表14-5取用。

钢丝绳破断拉力换算系数钢丝绳的安全系数[例] 用一根直径24MM,公称抗拉强度为1550N/MM2的6×37钢丝绳作捆绑吊索，求它的允许拉力。

[解] 从表14-3查得F G＝从表14-5查得K＝8从表14-4查得Α＝允许拉力[F G]＝ΑF G/K＝×8＝如果用的是旧钢丝绳，则求得的允许拉力应根据钢丝绳的新旧程度乘以~的系数。

钢丝绳的选用钢丝绳按所受最大工作静拉力计算选用，要满足承载能力和寿命要求。

1．钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法，可根据具体情况选择其中一种。

（1）公式法（ISO推荐）：式中:d--钢丝绳最小直径，mm；S--钢丝绳最大工作静拉力；c--选择系数，mm/；n--安全系数，根据工作机构的工作级别确定；k--钢丝绳捻制折减系数；ω--钢丝绳充满系数；--钢丝的公称抗拉强度，N/mm2。

（2）安全系数法F0≥S n∑F0=k∑S丝式中:F O--所选钢丝绳的破断拉力，N；S--钢丝绳最大工作静拉力；n--安全系数，根据工作机构的工作级别确定（见表6－3和表6－4）；k--钢丝绳捻制折减系数；表6－3 工作机构用钢丝绳的安全系数表6－4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2．钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的，所以，必须对影响其寿命的钢丝绳卷绕直径（即按钢丝绳中心计算的滑轮和卷筒的卷绕直径）作出限制，不得低于设计规范规定的值，即：D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径， mm；d--钢丝绳直径， mm；表6－5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时，应按机构工作级别取高一档的数值。
