中考数学总复习分层提分训练《尺规作图》含答案

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

中考专题复习《尺规作图》巩固练习（真题）含答案一、单选题1、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段2、下列画图语句中，正确的是（）A、画射线OP=3cmB、连接A ， B两点C、画出A ， B两点的中点D、画出A ， B两点的距离3、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个30°的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段4、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b5、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图6、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm7、按下列条件画三角形，能唯一确定三角形形状和大小的是（）A、三角形的一个内角为60°，一条边长为3cmB、三角形的两个内角为30°和70°C、三角形的两条边长分别为3cm和5cmD、三角形的三条边长分别为4cm、5cm和8cm8、下列属于尺规作图的是（）A、用刻度尺和圆规作△ABCB、用量角器画一个300的角C、用圆规画半径2cm的圆D、作一条线段等于已知线段9、下列关于几何画图的语句正确的是（）A、延长射线AB到点C ，使BC=2ABB、点P在线段AB上，点Q在直线AB的反向延长线上C、将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角D、已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b10、尺规作图是指（）A、用量角器和刻度尺作图B、用圆规和有刻度的直尺作图C、用圆规和无刻度的直尺作图D、用量角器和无刻度的直尺作图11、下列有关作图的叙述中，正确的是（）A、延长直线ABB、延长射线OMC、延长线段AB到C ，使BC=ABD、画直线AB=3cm12、下列作图语句中，不准确的是（）A、过点A、B作直线ABB、以O为圆心作弧C、在射线AM上截取AB=aD、延长线段AB到D ，使DB=AB二、填空题13、所谓尺规作图中的尺规是指：________．14、尺规作图“作一个角等于已知角“的依据是三角形全等的判定方法________15、用直尺和圆规作一个角等于已知角的示意图如图所示，则说明△DOC≌△D'O'C'的依据是________．16、如图，在△ABC中，∠C=90°，∠B=20°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于P ，连接AP并延长交BC于点D ，则∠ADB=________°．17、如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N ，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P ，连结AP并延长交BC于点D ，则下列说法①AD是∠BAC的平分线；②∠ADC=60°；③点D在AB的中垂线上；正确的个数是________个三、作图题18、已知：如图△ABC ．求作：①AC边上的高BD；②△ABC的角平分线CE ．19、如图所示，已知△ABC：①过A画出中线AD；②画出角平分线CE；③作AC边上的高BF20、（2016•兰州）如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）四、解答题21、已知直线l和l上一点P ，用尺规作l的垂线，使它经过点P ．你能明白小明的作法吗？你是怎样作的？22、如图，已知△ABC和直线m ，画出与△ABC关于直线m对称的图形（不要求写出画法，但应保留作图痕迹）答案解析部分一、单选题1、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确．选D．【分析】根据尺规作图的定义分别分析2、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.射线没有长度，错误；B.连接A ， B两点是作出线段AB ，正确；C.画出A ， B两点的线段，量出中点，错误；D.量出A ， B两点的距离，错误选B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论3、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析4、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案5、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析7、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.三角形的一个内角为60°，一条边长为3cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；B.三角形的两个内角为30°和70°，能唯一确定三角形形状和但不能唯一确定大小，不符合题意；C.三角形的两条边长分别为3cm和5cm ，既不能唯一确定三角形形状和也不能唯一确定大小，不符合题意；D.三角形的三条边长分别为4cm、5cm和8cm ，能唯一确定三角形形状和大小，符合题意选：D．【分析】根据基本作图的方法，及唯一确定三角形形状和大小的条件可知8、【答案】D【考点】作图—尺规作图的定义【解析】【解答】A.用刻度尺和圆规作△ABC ，而尺规作图中的直尺是没有长度的，错误；B.量角器不在尺规作图的工具里，错误；C.画半径2cm的圆，需要知道长度，而尺规作图中的直尺是没有长度的，错误；D.正确选：D．【分析】根据尺规作图的定义分别分析9、【答案】C【考点】作图—尺规作图的定义【解析】【解答】A.延长射线AB到点C ，使BC=2AB ，说法错误，不能延长射线；B.点P在线段AB 上，点Q在直线AB的反向延长线上，说法错误，直线本身是向两方无限延长的，不能说延长直线；C.将射线OA绕点O旋转180°，终边OB与始边OA的夹角为一个平角，说法正确；D.已知线段a ， b满足2a＞b＞0，在同一直线上作线段AB=2a ， BC=b ，那么线段AC=2a-b ，说法错误，AC也可能为2a+b选：C．【分析】根据射线、直线、以及角的定义可判断出正确答案10、【答案】C【考点】作图—尺规作图的定义【解析】【解答】尺规作图所用的作图工具是指不带刻度的直尺和圆规选：C ．【解析】【解答】A.直线本身是向两方无限延伸的，故不能延长直线AB ，故此选项错误；B.射线本身是向一方无限延伸的，不能延长射线OM ，可以反向延长，故此选项错误；C.延长线段AB到C ，使BC=AB ，说法正确，故此选项正确；D.直线本身是向两方无限延伸的，故此选项错误；选：C【分析】根据直线、射线和线段的特点分别进行分析12、【答案】B【考点】作图—尺规作图的定义【解析】【解答】A.根据直线的性质公理：两点确定一条直线，可知该选项正确；B.画弧既需要圆心，还需要半径，缺少半径长，故该选项错误；C.射线有一个端点，可以其端点截取任意线段，故选项正确；D.线段有具体的长度，可延长，正确选：B．【分析】根据基本作图的方法，逐项分析，从而得出正确的结论二、填空题13、【答案】没有刻度的直尺和圆规【考点】作图—尺规作图的定义【解析】【解答】由尺规作图的概念可知：尺规作图中的尺规指的是没有刻度的直尺和圆规【分析】本题考的是尺规作图的基本概念14、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】在尺规作图中，作一个角等于已知角是通过构建三边对应相等的全等三角形来证，因此由作法知其判定依据是SSS ，即边边边公理【分析】通过对尺规作图过程的探究，找出三条对应相等的线段，判断三角形全等．因此判定三角形全等的依据是边边边公理15、【答案】SSS【考点】作图—尺规作图的定义【解析】【解答】OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等【分析】①以O为圆心，任意长为半径用圆规画弧，分别交OA、OB于点C、D；②任意画一点O′，画射线O'A'，以O'为圆心，OC长为半径画弧C'E ，交O'A'于点C'；③以C'为圆心，CD长为半径画弧，交弧C'E于点D'；④过点D'画射线O'B'，∠A'O'B'就是与∠AOB相等的角．则通过作图我们可以得到OC=O′C′，OD=O′D′，CD=C′D′，从而可以利用SSS判定其全等16、【答案】125【考点】作图—基本作图【解析】【解答】由题意可得：AD平分∠CAB ，∵∠C=90°，∠B=20°，∴∠CAB=70°，∴∠CAD=∠BAD=35°，∴∠ADB=180°-20°-35°=125°【分析】根据角平分线的作法可得AD平分∠CAB ，再根据三角形内角和定理可得∠ADB的度数17、【答案】3【考点】作图—基本作图【解析】【解答】①AD是∠BAC的平分线，说法正确；②∵∠C=90°，∠B=30°，∴∠CAB=60°，∵AD平分∠CAB ，∴∠DAB=30°，∴∠ADC=30°+30°=60°，因此∠ADC=60°正确；③∵∠DAB=30°，∠B=30°，∴AD=BD【分析】根据角平分线的作法可得①正确，再根据三角形内角和定理和外角与内角的关系可得∠ADC=60°，再根据线段垂直平分线的性质逆定理可得③正确三、作图题18、【答案】解: 如图所示：【考点】作图—基本作图【解析】【分析】①以点B为圆心，较大的长为半径画弧，交直线AC于两点，分别以这两点为圆心，大于这两点的距离的一半为半径画弧，两弧相交于一点，过点B和这点作射线，交直线AC于点D ， BD就是所求的AC边上的高；②以点C为圆心，任意长为半径画弧，交CA ， CB于两点，分别以这两点为圆心，以大于这两点的距离的一半为半径画弧，两弧相交于一点，做过点C和这点的射线交AB于点E ， CE即为所求的角平分线19、【答案】解答：如图所示：【考点】作图—复杂作图【解析】【分析】（1）首先找出BC的中点，然后画线段AD即可；（2）利用量角器量出∠BCA的度数，再除以2，算出度数，然后画出线段CE即可；（3）利用直角三角板，一个直角边与AC重合，令一条直角边过点B ，画线段BF即可20、【答案】解：如图所示，四边形ABCD即为所求：【考点】正多边形和圆，作图—复杂作图【解析】【分析】画圆的一条直径AC，作这条直径的中垂线交⊙O于点BD，连结ABCD就是圆内接正四边形ABCD．本题考查的是复杂作图和正多边形和圆的知识，掌握中心角相等且都相等90°的四边形是正四边形以及线段垂直平分线的作法是解题的关键．四、解答题21、【答案】解：明白．作法：①以点P为圆心，以任意长为半径画圆，与直线l相交于点A ， B；②分别以AB为圆心，以任意长为半径画圆，两圆相交于点MN ，连接MN即可得出直线l的垂线【考点】作图—复杂作图【解析】【分析】根据线段垂直平分线的作法即可得出结论．22、【答案】【解答】如图所示，△A′B′C′即为△ABC关于直线m对称的图形．【考点】作图—尺规作图的定义，作图—基本作图，作图—复杂作图，轴对称图形【解析】【分析】找出点A、B、C关于直线m的对称点的位置，然后顺次连接即可．。

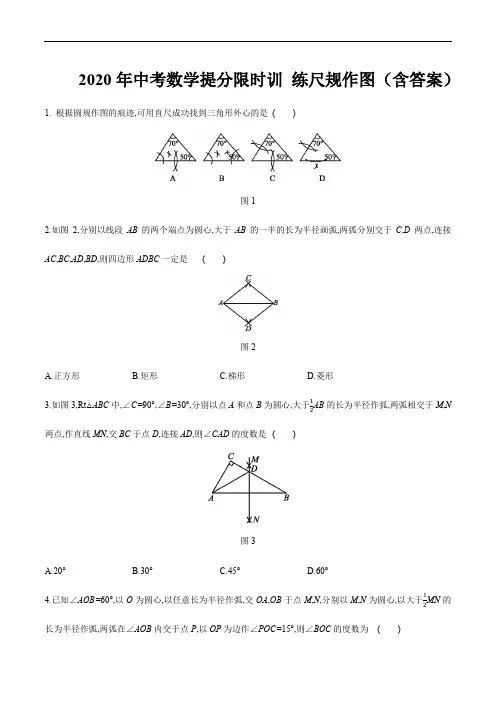

2020年中考数学提分限时训练尺规作图（含答案）1.根据圆规作图的痕迹,可用直尺成功找到三角形外心的是()图12.如图2,分别以线段AB的两个端点为圆心,大于AB的一半的长为半径画弧,两弧分别交于C,D两点,连接AC,BC,AD,BD,则四边形ADBC一定是()图2A.正方形B.矩形C.梯形D.菱形AB的长为半径作弧,两弧相交于M,N 3.如图3,Rt△ABC中,∠C=90°,∠B=30°,分别以点A和点B为圆心,大于12两点,作直线MN,交BC于点D,连接AD,则∠CAD的度数是()图3A.20°B.30°C.45°D.60°4.已知∠AOB=60°,以O为圆心,以任意长为半径作弧,交OA,OB于点M,N,分别以M,N为圆心,以大于1MN的2长为半径作弧,两弧在∠AOB内交于点P,以OP为边作∠POC=15°,则∠BOC的度数为()A.15°B.45°C.15°或30°D.15°或45°5.用尺规在一个平行四边形内作菱形ABCD,下列作法中错误的是()图46.如图5,矩形ABCD的顶点A,B,C分别落在∠MON的边OM,ON上,若OA=OC,要求只用无刻度的直尺作∠MON的平分线.小明的作法如下:连接AC,BD交于点E,作射线OE,则射线OE平分∠MON.有以下几条几何性质:①矩形的四个角都是直角;②矩形的对角线互相平分;③等腰三角形的“三线合一”.小明的作图依据是()图5A.①②B.①③C.②③D.①②③EF 7.如图6,BD是矩形ABCD的对角线,在BA和BD上分别截取BE,BF,使BE=BF;分别以E,F为圆心,以大于12的长为半径作弧,两弧在∠ABD内交于点G,作射线BG交AD于点P,若AP=3,则点P到BD的距离为.图68.如图7,▱ABCD的对角线AC与BD相交于点O,按以下步骤作图:①以点A为圆心,以任意长为半径作弧,分别交AO,AB于点M,N;②以点O为圆心,以AM长为半径作弧,交OC于点M';③以点M'为圆心,以MN长为半径作弧,在∠COB内部交前面的弧于点N';④过点N'作射线ON'交BC于点 E.若AB=8,则线段OE的长为.图79.如图8,矩形ABCD中,∠BAC=60°,以点A为圆心,以任意长为半径作弧,分别交AB,AC于点M,N,再分别以点MN的长为半径作弧,交于点P,作射线AP交BC于点E,若BE=1,则矩形ABCD的面积等M,N为圆心,以大于12于.图810.尺规作图(只保留作图痕迹,不要求写出作法):如图9,已知△ABC,请根据“SAS”作出△DEF,使△DEF≌△ABC.图911.在6×6的方格纸中,点A,B,C都在格点上,按要求画图.(1)在图①中找一个格点D,使以点A,B,C,D为顶点的四边形是平行四边形;(2)在图②中仅用无刻度的直尺,把线段AB三等分(保留画图痕迹,不写画法).图1012.如图11,在Rt△ABC中,∠ACB=90°,AC=2,BC=3.(1)尺规作图:不写作法,保留作图痕迹.①作∠ACB的平分线,交斜边AB于点D;②过点D作BC的垂线,垂足为E.(2)在(1)作出的图形中,求DE的长.图1113.如图12,AD是△ABC的角平分线.(1)作线段AD的垂直平分线EF,分别交AB,AC于点E,F;(用直尺和圆规作图,标明字母,保留作图痕迹,不写作法)(2)连接DE,DF,四边形AEDF是形.(直接写出答案)图12|拓展提升|14.如图13,∠BPD=120°,点A,C分别在射线PB,PD上,∠P AC=30°,AC=2√3.(1)用尺规在图中作一段劣弧,使得它在A,C两点分别与射线PB和PD相切.要求:写出作法,并保留作图痕迹;(2)根据(1)的作法,结合已有条件,请写出已知和求证,并证明;(3)求所得的劣弧与线段P A,PC围成的封闭图形的面积.图13【参考答案】1.C2.D3.B4.D5.C6.C7.3 过点P 作PQ ⊥BD ,垂足为Q ,根据题意可得BP 平分∠ABD. ∵四边形ABCD 为矩形,∴∠A=90°,∴P A=PQ.∵P A=3,∴PQ=3,8.4 由作法得∠COE=∠OAB , ∴OE ∥AB ,∵四边形ABCD 为平行四边形,∴OC=OA , ∴CE=BE ,OE 为△ABC 的中位线, ∴OE=12AB=12×8=4.9.3√3 在矩形ABCD 中,∠BAC=60°,∠B=90°,∴∠BCA=30°,∵AE 平分∠BAC , ∴∠BAE=∠EAC=30°, ∵在Rt △ABE 中,BE=1,∴AE=1sin30°=2,AB=1tan30°=√3, ∵∠EAC=∠ECA=30°,∴EC=AE=2, ∴BC=3.∴S 矩形ABCD =AB ·BC=3√3. 10.解:如图,△DEF 即为所求.11.解:(1)画出图形如图①所示.(2)如图②所示. 12.解:(1)如图所示.(2)∵DE ⊥BC ,∠ACB=90°,∴DE ∥AC , ∴∠ACD=∠CDE. ∵CD 平分∠ACB , ∴∠ACD=∠DCE , ∴∠DCE=∠CDE ,∴ED=EC.∵DE∥AC,∴△BED∽△BCA,∴DEAC =BE BC,设ED=x,则EC=x,BE=3-x,∴x2=3-x3,解得:x=65,∴DE的长为65.13.【思路分析】(1)分别以点A、点D为圆心,大于12AD的长为半径在线段AD的两侧分别作弧,交于两点,过这两点作直线,交AB于点E,交AC于点F,直线EF即为所求.(2)根据线段垂直平分线上的点到线段两端点的距离相等得AE=DE,F A=FD,推出∠EAD=∠EDA,∠F AD=∠FDA.再由角平分线的定义可得∠EAD=∠DAF,从而推出这四个角都相等.再根据内错角相等,两直线平行得出AE∥DF,AF∥ED,推出四边形AEDF是平行四边形,结合邻边相等证出四边形AEDF是菱形.解:(1)如图所示:直线EF就是线段AD的垂直平分线.(2)菱.证明:∵EF垂直平分AD,∴EA=ED,F A=FD,∴∠EDA=∠EAD,∠F AD=∠FDA,∵AD是∠BAC的平分线,∴∠EAD=∠F AD,∴∠EDA=∠EAD=∠F AD=∠FDA,∴AE∥DF,AF∥ED,∴四边形AEDF为平行四边形,又∵EA=ED,∴四边形AEDF为菱形.14.解:(1)作法:①过A,C分别作PB,PD的垂线,它们相交于点O;②以O为圆心,OA长为半径画圆,则劣弧AC即为所求.如图.(2)已知:∠BPD=120°,点A,C分别在射线PB,PD上,∠P AC=30°,AC=2√3,过A,C分别作PB,PD的垂线,它们相交于O,以OA为半径作☉O.求证:PB,PD为☉O的切线.证明:∵∠BPD=120°,∠P AC=30°,∴∠PCA=30°,∴P A=PC,连接OP,∵OA⊥P A,OC⊥PC,∴∠P AO=∠PCO=90°,∵OP=OP,∴Rt△P AO≌Rt△PCO(HL),∴OA=OC ,∴PB ,PD 为☉O 的切线. (3)∵∠OAC=∠OCA=90°-30°=60°, ∴△OAC 为等边三角形, ∴OA=AC=2√3,∠AOC=60°. ∵PO 平分∠APC , ∴∠APO=60°, ∴AP=√33×2√3=2,∴劣弧AC 与线段P A ,PC 围成的封闭图形的面积=S 四边形APCO -S 扇形AOC =2×12×2√3×2-60·π·(2√3)2360=4√3-2π.。

中考数学试题分类汇总《尺规作图》练习题（含答案）作角平分线1．如图，在△ABC中，∠B＝30°，∠C＝50°，通过观察尺规作图的痕迹，∠DAE的度数是35°．【分析】由线段垂直平分线的性质和等腰三角形的性质求得∠BAD＝30°，结合三角形内角和定理求出∠CAD，根据角平分线的定义即可求出∠DAE的度数．【解答】解：∵DF垂直平分线段AB，∴DA＝DB，∴∠BAD＝∠B＝30°，∵∠B＝30°，∠C＝50°，∴∠BAC＝180°﹣∠B﹣∠C＝180°﹣30°﹣50°＝100°，∴∠CAD＝∠BAC﹣∠BAD＝100°﹣30°＝70°，∵AE平分∠CAD，∴∠DAE＝∠CAD＝×70°＝35°，2．如图，在△ABC中，∠ABC＞∠ACB．（1）尺规作图：在∠ABC的内部作射线BD，交AC于E，使得∠ABE＝∠ACB；（不写作法，保留作图痕迹）（2）若（1）中AB＝7，AC＝13，求AE的长．【解答】解：（1）如图，射线BE即为所求作．（2）∵∠A＝∠A，∠ABE＝∠C，∴△ABE∽△ACB，∴＝，∴＝，∴AE＝．3．如图，在△ABC中，∠C＝90°．（1）求作：射线AD，使它平分∠BAC交BC于点D（请用尺规作图，保留作图痕迹，不写作法）；（2）若BD：DC＝2：1，BC＝7.8cm，求点D到AB的距离．【分析】（1）是基本作图，利用直尺和圆规即可作出；（2）过点D作DE⊥AB于E．根据BD：DC＝2：1，BC＝7.8cm，可得DC，进而即可求点D到边AB的距离．【解答】解：（1）如图所示：（2）过点D作DE⊥AB于E．∵AD平分∠BAC，DE⊥AB，DC⊥AC，∴CD＝DE，∵BD：DC＝2：1，BC＝7.8cm，∴DC＝7.8÷（2+1）＝7.8÷3＝2.6cm．∴DE＝DC＝2.6cm．∴点D到AB的距离为2.6cm．4．如图，在四边形ABCD中，∠ABC＝90°，点E是AC的中点，且AC＝AD．（1）尺规作图：作∠CAD的平分线AF，交CD于点F，连接EF，BF（保留作图痕迹，不写作法）；（2）在（1）所作的图中，若∠BAD＝45°，且∠CAD＝2∠BAC，AC＝2．判断△BEF的形状，并说明理由，再求出其面积．【解答】解：（1）如图所示：∠CAD的平分线AF即为所求；（2）△BEF是等边三角形；理由如下：∵∠BAD＝45°，且∠CAD＝2∠BAC，∴∠BAC＝∠F AC＝∠DAF＝15°，∴∠BAF＝30°，∵AC＝AD，AF是∠CAD的平分线，∴AF⊥CD，∵点E是AC的中点，∴EF＝AC＝1，∵∠ABC＝90°，∴BE＝AC＝1，∴BE＝EF，∠BEC＝∠BAE+∠ABE＝2∠BAE＝30°，∠FEC＝∠F AE+∠AFE＝2∠F AE＝30°，∴∠BEF＝60°，∴△BEF是等边三角形；S△BEF＝×12＝．5．如图，在Rt△ABC中，∠C＝90°．（1）尺规作图：作∠A的角平分线AP交BC于点P；（保留作图痕迹，不写作法）（2）在（1）所作的图中，若AC＝5，BC＝12，求CP的长．【解答】解：（1）如图，AP即为所求；（2）在Rt△ABC中，∠C＝90°．∵AC＝5，BC＝12，∴AB＝＝13，过点P作PD⊥AB于点D，∵AP是∠CAB的平分线，PC⊥AC，PD⊥AB，∴PC＝PD，在Rt△APC和Rt△APD中，，∴Rt△APC≌Rt△APD（HL），∴AC＝AD＝5，∴BD＝AB﹣AD＝13﹣5＝8，∵BP＝BC﹣CP＝12﹣CP，在Rt△PBD中，根据勾股定理得PB2＝PD2+BD2，∴（12﹣CP）2＝CP2+82，∴CP＝．作一个角等于另一个角6．如图，在△ABC中，∠ABC＞∠C．（1）用直尺和圆规在∠ABC的内部作射线BM，使∠ABM＝∠ACB（不要求写作法，保留作图痕迹）；（2）若（1）中的射线BM交AC于D，AB＝4，AC＝6，求CD长．【分析】（1）利用基本作图（作一个角等于已知角）作∠ABM＝∠ACB即可；（2）先证明△ABD∽△ACB，利用相似比求出AD，然后计算AC﹣AD即可．【解答】解：（1）如图，BM为所作；（2）∵∠ABD＝∠C，∠BAD＝∠CAB，∴△ABD∽△ACB，∴AB：AC＝AD：AB，即4：6＝AD：4，∴AD＝，∴CD＝AC﹣AD＝6﹣＝．7．观察用直尺和圆规作一个角等于已知角的示意图，能得出∠CPD＝∠AOB的依据是（）A．由“等边对等角”可得∠CPD＝∠AOBB．由SSS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBC．由SAS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBD．由ASA可得△OGH≌△PMN，进而可证∠CPD＝∠AOB【解答】解：由作法得OG＝OH＝PM＝PN，GH＝MN，根据“SSS”可判断△OGH≌△PMN，所以∠CPD＝∠AOB．尺规作高、作垂线8．如图，已知钝角△ABC．（1）过钝角顶点B作BD⊥AC，交AC于点D（使用直尺和圆规，不写作法，保留作图痕迹）；（2）若BC＝8，∠C＝30°，，求AB的长．【分析】（1）利用尺规作出BD⊥AC，垂足为D即可．（2）在Rt△BCD中求出BD，再在Rt△ABD中，求出AB即可．【解答】解：（1）如图，线段BD即为所求．（2）解：在Rt△BCD中，∵BC＝8，∠C＝30°∴BD＝BC•sin30°＝4，在Rt△ABD中，AB＝＝＝10．作线段的垂直平分线9．如图，在▱ABCD中，AD＞AB．（1）尺规作图：作DC边的中垂线MN，交AD边于点E（要求：保留作图痕迹，不写作法）；（2）连接EC，若∠BAD＝130°，求∠AEC的度数．【解答】解：（1）如图，直线MN，点E即为所求；（2）∵四边形ABCD是平行四边形，∴AB∥CD，∴∠A+∠D＝180°，∵∠A＝130°，∴∠D＝50°∵MN垂直平分线段CD，∴ED＝EC，∴∠D＝∠ECD＝50°，∴∠AEC＝∠D+∠ECD＝100°．10．（2022·广州从化区一摸）已知，如图，在Rt△ABC中，∠C＝90°，AD平分∠CAB．（1）按要求尺规作图：作AD的垂直平分线（保留作图痕迹）；【解答】解：（1）如图：分别以A、D为圆心，大于AD的长为半径作弧，两弧交于M、N，作直线MN，则直线MN即为AD的垂直平分线；11．如图，在△ABC中，AB＝9，BC＝6．（1）在AB上求作点E，使得EA＝EC；（不写作法，保留作图痕迹）（2）若∠ACB＝2∠A，求AE的长．【分析】（1）作线段AC的垂直平分线交AB于点E，连接EC即可；（2）证明△BCE∽△BAC，推出BC2＝BE•BA，求出BE，可得结论．【解答】解：（1）如图，点E即为所求；（2）∵EA＝EC，∴∠A＝∠ECA，∵∠ACB＝2∠A，∴∠BCE＝∠A，∵∠B＝∠B，∴△BCE∽△BAC，∴BC2＝BE•BA，∴BE＝＝4，∴AE＝AB＝EB＝9﹣4＝5．12．如图，在△ABC中，按以下步骤作图：①分别以点A，B为圆心，大于AB长为半径作弧，两弧交于M，N两点；②作直线MN交AC于点D，连接BD．若BD＝BC，∠A＝36°，则∠C的度数为（）A．72°B．68°C．75°D．80°【解答】解：由作法可得MN垂直平分AB，∴DA＝DB，∴∠DBA＝∠A＝36°，∵∠BDC＝∠A+∠DBC，∴∠BDC＝72°，∵BD＝BC，∴∠C＝∠BDC＝72°，即∠C的度数为72°．13．如图，在△ABC中，分别以A、B为圆心，大于AB的长为半径画弧，两弧交于P、Q两点，直线PQ 交BC于点D，连接AD；再分别以A、C为圆心，大于AC的长为半径画弧，两弧交于M，N两点，直线MN交BC于点E，连接AE．若CD＝11，△ADE的周长为17，则BD的长为6．【解答】解：由作法得PQ垂直平分AB，MN垂直平分AC，∴DA＝DB，EA＝EC，∵△ADE的周长为17，∴DA+EA+DE＝17，∴DB+DE+EC＝17，即BC＝17，∴BD＝BC﹣CD＝17﹣11＝6．14．如图，已知∠BAC＝60°，AD是角平分线且AD＝10，作AD的垂直平分线交AC于点F，作DE⊥AC，则△DEF周长为5+5．【解答】解：∵AD的垂直平分线交AC于点F，∴F A＝FD，∵AD平分∠BAC，∠BAC＝60°，∴∠DAE＝30°，∴DE＝AD＝5，∴AE＝＝＝5，∴△DEF周长＝DE+DF+EF＝DE+F A+EF＝DE+AE＝5+5，复杂作图15．如图，在△ABC中，AB＝AC，点P在BC上．（1）求作：△PCD，使点D在AC上，且△PCD∽△ABP；（要求：尺规作图，保留作图痕迹，不写作法）（2）在（1）的条件下，若∠APC＝2∠ABC．求证：PD∥AB．【分析】（1）尺规作图作出∠APD＝∠ABP，即可得到∠DPC＝∠P AB，从而得到△PCD∽△ABP；（2）根据题意得到∠DPC＝∠ABC，根据平行线的判定即可证得结论．【解答】解：（1）如图：作出∠APD＝∠ABP，即可得到△PCD∽△ABP；（2）证明：如图，∵∠APC＝2∠ABC，∠APD＝∠ABC，∴∠DPC＝∠ABC，∴PD∥AB．16．如图1，在△ABC中，D是AB边上的一点，小明用尺规作图，做法如下：如图2，①以B为圆心，任意长为半径作弧，交BA于F、交BC于G；②以D为圆心，BF为半径作弧，交DA于M；③以M为圆心，FG为半径作弧，两弧相交于N；④过点D作射线DN交AC于点E．若∠ADE＝52°，∠C＝78°，则∠A 的度数是50度．【解答】解：由作图可知DE∥BC，∴∠AED＝∠C＝78°，∴∠A＝180°﹣∠ADE﹣∠AED＝180°﹣52°﹣78°＝50°，。

中考复习之尺规作图一、选择题：1.如图，AD 为⊙O 的直径，作⊙O 的内接正三角形ABC ，甲、乙两人的作法分别是：甲：1、作OD 的中垂线，交⊙O 于B ，C 两点；2、连接AB ，AC ，△ABC 即为所求的三角形 乙：1、以D 为圆心，OD 长为半径作圆弧，交⊙O 于B ，C 两点； 2、连接AB ，BC ，CA ．△ABC 即为所求的三角形。

对于甲、乙两人的作法，可判断【 】 A ．甲、乙均正确B ．甲、乙均错误C ．甲正确、乙错误D ．甲错误，乙正确2.用直尺和圆规作一个角的平分线的示意图如图所示，则能说明∠AOC=∠BOC 的依据是【 】 A ．SSS B ．ASA C ．AAS D ．角平分线上的点到角两边距离相等3.如图，点C 在∠AOB 的OB 边上，用尺规作出了CN∥OA，作图痕迹中，弧FG 是【 】A ．以点C 为圆心，OD 为半径的弧B ．以点C 为圆心，DM 为半径的弧 C ．以点E 为圆心，OD 为半径的弧 D ．以点E 为圆心，DM 为半径的弧4. 如图，在平面直角坐标系中，在x 轴、y 轴的正半轴上分别截取OA 、OB,使OA=OB ；再分别以点A, B 为圆心，以大于12AB 长为半径作弧，两弧交于点C ．若点C 的坐标为(m －1,2n),则m 与n 的关系为【 】 (A)m ＋2n=1 (B)m －2n=1 (C)2n －m=1 (D)n －2m=1 二、填空题：1.如图，在△ABC 中，∠C=900，∠CAB=500，按以下步骤作图：①以点A 为圆心，小于AC 的长为半径，画弧，分别交AB ，AC 于点E 、F ；②分别以点E,F 为圆心，大于12EF 的长为半径画弧，两弧相交于点G ；③作射线AG ，交BC 边与点D ，则∠ADC2.如图，已知正五边形ABCDE，仅用无刻度的直尺准确作出其一条对称轴。

（保留作图痕迹）三、解答题：1.如图，在△ABC中，AB=AC，∠ABC=72°．（1）用直尺和圆规作∠ABC的平分线BD交AC于点D（保留作图痕迹，不要求写作法）；（2）在（1）中作出∠ABC的平分线BD后，求∠BDC的度数．2.比较两个角的大小，有以下两种方法(规则)①用量角器度量两个角的大小，用度数表示，则角度大的角大；②构造图形，如果一个角包含(或覆盖)另一个角，则这个角大．对于如图给定的∠ABC与∠DEF，用以上两种方法分别比较它们的大小．注：构造图形时，作示意图（草图）即可．3.如图，在△ABC中，AB=AC，AD是高，AM是△ABC外角∠CAE的平分线．（1）用尺规作图方法，作∠ADC的平分线DN；（保留作图痕迹，不写作法和证明）（2）设DN与AM交于点F，判断△ADF的形状．（只写结果）4.如图，在△ABC中，AB=AC，∠ABC=72°．（1）用直尺和圆规作∠ABC的平分线BD交AC于点D（保留作图痕迹，不要求写作法）；（2）在（1）中作出∠ABC的平分线BD后，求∠BDC的度数．5.如图，是数轴的一部分，其单位长度为a，已知△ABC中，AB=3a，BC=4a，AC=5a．（1）用直尺和圆规作出△ABC（要求：使点A，C在数轴上，保留作图痕迹，不必写出作法）；（2）记△ABC的外接圆的面积为S圆，△ABC的面积为S△，试说明SS>π∆圆．6.如图，已知E是平行四边形ABCD的边AB上的点，连接DE．（1）在∠ABC的内部，作射线BM交线段CD于点F，使∠CBF=∠ADE；（要求：用尺规作图，保留作图痕迹，不写作法和证明）（2）在（1）的条件下，求证：△ADE≌△CBF．7.数学课上，探讨角平分线的作法时，李老师用直尺和圆规作角平分线，方法如下：小颖的身边只有刻度尺，经过尝试，她发现利用刻度尺也可以作角平分线.根据以上情境，解决下列问题：①李老师用尺规作角平分线时，用到的三角形全等的判定方法是_________.②小聪的作法正确吗？请说明理由.③请你帮小颖设计用刻度尺作角平分线的方法.（要求：作出图形，写出作图步骤，不予证明）8.①如图1，在每个小方格都是边长为1个单位长度的正方形方格纸中有△OAB，请将△OAB绕点O顺时针旋转90°，画出旋转后的△OA’B’；②折纸：有一张矩形纸片ABCD（如图2），要将点D沿某条直线翻折180°，恰好落在BC边上的点D’处，请在图中作出该直线。

中考数学专题练习《尺规作图》【知识归纳】一）尺规作图1．定义只用没有刻度的和作图叫做尺规作图．2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图1．作一条线段等于已知线段；2．作一个角等于已知角；3．作已知角的平分线；4．过一点作已知直线的垂线；5．作已知线段的垂直平分线．三）基本作图的应用1．利用基本作图作三角形(1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形．2．与圆有关的尺规作图(1)过不在同一直线上的三点作圆(即三角形的外接圆)．(2)作三角形的内切圆．【基础检测】1．如图，在平面直角坐标系中，以O 为圆心，适当长为半径画弧，交x 轴于点M ，交y 轴于点N ，再分别以点M 、N 为圆心，大于MN 的长为半径画弧，两弧在第二象限交于点P ．若点P 的坐标为（2a ，b +1），则a 与b 的数量关系为（ ）A ．a =bB ．2a +b =﹣1C ．2a ﹣b =1D ．2a +b =12.如图，已知△ABC ，以点B 为圆心，AC 长为半径画弧；以点C 为圆心，AB 长为半径画弧，两弧交于点D ，且点A ，点D 在BC 异侧，连结AD ，量一量线段AD 的长，约为（ ）A ．2.5cmB ．3.0cmC ．3.5cmD ．4.0cm3.如图，已知△ABC ，∠BAC=90°，请用尺规过点A 作一条直线，使其将△ABC 分成两个相似的三角形（保留作图痕迹，不写作法）4.如图，在边长为1的正方形网格中，△ABC 的顶点均在格点上，点A 、B 的坐标分别是A （4，3）、B （4，1），把△ABC 绕点C 逆时针旋转90°后得到△A 1B 1C ．（1）画出△A 1B 1C ，直接写出点A 1、B 1的坐标；（2）求在旋转过程中，△ABC 所扫过的面积．5．如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD 的两条边AB 与BC ，且四边形ABCD 是一个轴对称图形，其对称轴为直线AC ．（1）试在图中标出点D ，并画出该四边形的另两条边；（2）将四边形ABCD 向下平移5个单位，画出平移后得到的四边形A′B′C′D′．6．已知：线段a 及∠ACB ．求作：⊙O ，使⊙O 在∠ACB 的内部，CO=a ，且⊙O 与∠ACB 的两边分别相切．7．如图，OA=2，以点A 为圆心，1为半径画⊙A 与OA 的延长线交于点C ，过点A 画OA 的垂线，垂线与⊙A 的一个交点为B ，连接BC（1）线段BC 的长等于 ； （2）请在图中按下列要求逐一操作，并回答问题：A B C①以点为圆心，以线段的长为半径画弧，与射线BA交于点D，使线段OD的长等于②连OD，在OD上画出点P，使OP得长等于，请写出画法，并说明理由．【达标检测】一、选择题1．如图，在△ABC中，∠B=55°，∠C=30°，分别以点A和点C为圆心，大于AC的长为半径画弧，两弧相交于点M，N，作直线MN，交BC于点D，连接AD，则∠BAD的度数为（）A．65°B．60°C．55°D．45°2.如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以C为圆心，CA为半径画弧○1；步骤2：以B为圆心，BA为半径画弧○2，将弧○1于点D；步骤3：连接AD，交BC延长线于点H.下列叙述正确的是（）第10题图A．BH垂直分分线段AD B．AC平分∠BAD=BC·AH D．AB=ADC．S△ABC二、填空题3.如图，已知线段AB，分别以点A和点B为圆心，大于AB的长为半径作弧，两弧相交于C、D 两点，作直线CD交AB于点E，在直线CD上任取一点F，连接FA，FB．若FA=5，则FB=．4.如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的是。

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

2019年中考数学提分训练: 尺规作图一、选择题1.下列画图的语句中，正确的为（）A. 画直线AB=10cmB. 画射线OB=10cmC. 延长射线BA到C，使BA=BCD. 过直线AB外一点画一条直线和直线AB相交2.如图，用尺规作出了BF∥OA，作图痕迹中，弧MN是（）A. 以B为圆心，OD长为半径的弧 B. 以C为圆心，CD长为半径的弧C. 以E为圆心，DC长为半径的弧 D. 以E为圆心，OD长为半径的弧3.用直尺和圆规作一个角等于已知角，如图，能得出的依据是（）A. （SAS）B. （SSS）C. （AAS）D. （A SA）4.如图，锐角三角形ABC中，BC＞AB＞AC，甲、乙两人想找一点P，使得∠BPC与∠A互补，其作法分别如下：（甲）以A为圆心，AC长为半径画弧交AB于P点，则P即为所求；（乙）作过B点且与AB垂直的直线l，作过C点且与AC垂直的直线，交l于P点，则P即为所求对于甲、乙两人的作法，下列叙述何者正确？（）A. 两人皆正确B. 两人皆错误 C. 甲正确，乙错误 D. 甲错误，乙正确5. 如图，在△ABC中，∠ACB=90°，∠A=30°，BC=4，以点C为圆心，CB长为半径作弧，交AB于点D；再分别以点B和点D为圆心，大于BD的长为半径作弧，两弧相交于点E，作射线CE交AB于点F，则AF 的长为（）A. 5B. 6C. 7D. 86.如图，在Rt△ABC中，∠C=90°，以△ABC的一边为边画等腰三角形，使得它的第三个顶点在△ABC的其他边上，则可以画出的不同的等腰三角形的个数最多为（）A. 4B. 5C. 6D. 77.画正三角形ABC（如图）水平放置的直观图△A′B′C′，正确的是（）A. B. C.D.8.已知∠AOB，用尺规作一个角等于已知角∠AOB的作图痕迹如图所示，则判断∠AOB= 所用到的三角形全等的判断方法是（）A. SASB. ASAC. AASD. SSS9.如图，在△ABC中，∠C=90°，∠B=30°，以点A为圆心，任意长为半径画弧分别交AB，AC于点M和N，再分别以点M，N为圆心画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的个数是（）①AD是∠BAC的平分线②∠ADC=60°③△ABD是等腰三角④点D到直线AB的距离等于CD的长度．A. 1B. 2C. 3D. 410. 如图，用尺规作图作∠AOC=∠AOB的第一步是以点O为圆心，以任意长为半径画弧①，分别交OA、OB 于点E、F，那么第二步的作图痕迹②的作法是（）A. 以点F为圆心，OE长为半径画弧B. 以点F为圆心，EF长为半径画弧C. 以点E为圆心，OE长为半径画弧 D. 以点E为圆心，EF长为半径画弧11. 如图，在▱ABCD中，用直尺和圆规作∠BAD的平分线AG，若AD=5，DE=6，则AG的长是（）A. 6 B . 8 C.10 D.1212. 如图，在▱ABCD中，用直尺和圆规作∠BAD的平分线AG交BC于点E．若BF=8，AB=5，则AE的长为（）A. 5B. 6C. 8D. 12二、填空题13. 我们学过用直尺和三角尺画平行线的方法，如图所示，直线a∥b的根据是________．14.作图并写出结论：如图，点P是∠AOB的边OA上一点，请过点P画出OA , OB的垂线，分别交BO 的延长线于M 、N ,线段________的长表示点P到直线BO的距离；线段________的长表示点M到直线AO的距离 ; 线段ON的长表示点O到直线________的距离；点P到直线OA的距离为________.15.如图，已知线段AB，分别以点A，B为圆心，大于线段AB长度一半的长为半径画弧，相交于点C，D，连接AC，BC，BD，CD．其中AB=4，CD=5，则四边形ABCD的面积为________．16.如图，在Rt△ABC中，∠ACB=90°，BC=9，AC=12．分别以点A和点B为圆心、大于AB一半的长为半径作圆弧，两弧相交于点E和点F，作直线EF交AB于点D，连结CD．则CD的长为________．17. 如图，依据尺规作图的痕迹，计算∠α=________°．18. 以Rt△ABC的锐角顶点A为圆心，适当长为半径作弧，与边AB，AC各相交于一点，再分别以这两个交点为圆心，适当长为半径作弧，过两弧的交点与点A作直线，与边BC交于点D.若∠ADB=60°，点D到AC的距离为2，则AB的长为________.19.如图，在每个小正方形的边长为1的网格中，点A，B均在格点上．（Ⅰ）线段AB的长为________．（Ⅱ）请利用网格，用无刻度的直尺在AB上作出点P，使AP= ，并简要说明你的作图方法（不要求证明）．________．20.如图，在矩形中，按以下步骤作图：①分别以点和为圆心，以大于的长为半径作弧，两弧相交于点和；②作直线交于点.若，，则矩形的对角线的长为________．三、解答题21.如图，利用尺规，在△ABC的边AC上方作∠CAE=∠ACB，在射线AE上截取AD=BC，连接CD，并证明：CD∥AB（尺规作图要求保留作图痕迹，不写作法）22.已知：如图，Rt△ABC中，∠ACB=90°（1）用直尺和圆规作∠ABC的平分线，交AC于点O；（2）在（1）的条件下，若BC=3，AC=4，求点O到AB的距离。

尺规作图一、作图题（共14题；共133分）1.如图，AD是△ABC的角平分线（1）作线段AD的垂直平分线EF，分别交AB、AC于点E、F；（用直尺和圆规作图，标明字母，保留作图痕迹，不写作法.）（2）连接DE、DF，四边形AEDF是________形.（直接写出答案）2.如图，中，，，．（1）用直尺和圆规作的垂直平分线；（保留作图痕迹，不要求写作法）（2）若（1）中所作的垂直平分线交于点，求的长．3.如图，已知等腰△ABC顶角∠A＝36°.（1）在AC上作一点D，使AD＝BD（要求：尺规作图，保留作图痕迹，不必写作法和证明，最后用黑色墨水笔加墨）；（2）求证：△BCD是等腰三角形.4.如图，AB为⊙O的直径，点C在⊙O上.（1）尺规作图：作∠BAC的平分线，与⊙O交于点D；连接OD，交BC于点E（不写作法，只保留作图痕迹，且用黑色墨水笔将作图痕迹加黑）；（2）探究OE与AC的位置及数量关系，并证明你的结论.5.在Rt△ABC中，∠C=90°，∠A=30°，D,E,F分别是AC,AB,BC的中点，连接ED,EF.（1）求证：四边形DEFC是矩形；（2）请用无刻度的直尺在图中作出∠ABC的平分线（保留作图痕迹，不写作法）.6.如图，在中，，，，D、E分别是斜边AB、直角边BC上的点，把沿着直线DE折叠．（1）如图1，当折叠后点B和点A重合时，用直尺和圆规作出直线DE；不写作法和证明，保留作图痕迹（2）如图2，当折叠后点B落在AC边上点P处，且四边形PEBD是菱形时，求折痕DE的长．7.如图，BD是菱形ABCD的对角线，∠CBD=75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．8.如图，在△ABC中，∠ABC=90°．（1）作∠ACB的平分线交AB边于点O，再以点O为圆心，OB的长为半径作⊙O；（要求：不写做法，保留作图痕迹）（2）判断（1）中AC与⊙O的位置关系，直接写出结果．9.如图，在中，.（1）作的平分线交边于点，再以点为圆心，的长为半径作；（要求：不写作法，保留作图痕迹）（2）判断（1）中与的位置关系，直接写出结果.10.如图，在中．①利用尺规作图，在BC边上求作一点P，使得点P到AB的距离的长等于PC的长；②利用尺规作图，作出（1）中的线段PD．要求：尺规作图，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑11.如图，在△ABC中（1）作图，作BC边的垂直平分线分别交于AC，BC于点D，E（用尺规作图法，保留作图痕迹，不要求写作法）（2）在（1）条件下，连接BD，若BD＝9，BC＝12，求∠C的余弦值．12.如图，点D在△ABC的AB边上，且∠ACD=∠A。

2023年中考数学一轮复习《尺规作图》测试卷（含答案）一、选择题1.尺规作图：经过已知直线外一点作这条直线的垂线.下列作图中正确的是( )2.如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA＋PC＝BC，则下列选项正确的是( )3.数学活动课上，四位同学围绕作图问题：“如图，已知直线l和l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q.”分别作出了下列四个图形．其中作法错误的是( )4.用尺规作图，已知三边作三角形，用到的基本作图是( )A.作一个角等于已知角B.作已知直线的垂线C.作一条线段等于已知线段D.作角的平分线5.已知∠AOB，用尺规作一个角∠A’O’B’等于已知角∠AOB的作图痕迹如图所示，则判断∠AOB=∠A’O’B’所用到的三角形全等的判断方法是( )A.SASB.ASAC.AASD.SSS6.尺规作图要求：Ⅰ.过直线外一点作这条直线的垂线；Ⅱ.作线段的垂直平分线；Ⅲ.过直线上一点作这条直线的垂线；Ⅳ.作角的平分线.如图是按上述要求排乱顺序的尺规作图：则正确的配对是( )A.①－Ⅳ，②－Ⅱ，③－Ⅰ，④－ⅢB.①－Ⅳ，②－Ⅲ，③－Ⅱ，④－ⅠC.①－Ⅱ，②－Ⅳ，③－Ⅲ，④－ⅠD.①－Ⅳ，②－Ⅰ，③－Ⅱ，④－Ⅲ7.如图，∠BAC内有一点P，过点P作直线L∥AB，交AC于E点.今欲在∠BAC的两边上各找一点Q，R，使得P为QR的中点，以下是甲、乙两人的作法：甲：①过P作直线l∥AC，交直线AB于F点，并连结EF；1∥EF，分别交两直线AB，AC于Q，R两点，则Q，R即为所求.②过P作直线l2乙：①在直线AC上另取一点R，使得AE＝ER；②作直线PR，交直线AB于Q点，则Q，R即为所求.下列判断正确的是( )A.两人皆正确B.两人皆错误C.甲正确，乙错误D.甲错误，乙正确8.已知：∠AOB作法：(1）作射线O'A'.(2）以点O为圆心，以任意长为半径作弧，交OA于C，交OB于D. (3）以点O'为圆心，以OC长为半径作弧，交O’A'于C'.(4）以点C'为圆心，以CD长为半径作弧，交前弧于D'.(5）经过点D'作射线O'B'.∠A'D'B'就是所求的角.这个作图是( )A.平分已知角B.作一个角等于已知角C.作一个三角形等于已知三角形D.作一个角的平分线9.已知：∠AOB.作法：(1)在OA和OB上，分别截取OD、OE，使OD=OE.(2)分别以D、E为圆心，大于12DE的长为半径作弧，在∠AOB内，两弧交于点C.(3)作射线OC.OC就是所求的射线.这个作图是( )A.平分已知角B.作一个角等于已知角C.作一个三角形等于已知三角形D.作一个角的平分线10.如图，已知钝角三角形ABC，依下列步骤尺规作图，并保留作图痕迹．步骤1：以点C 为圆心，CA 长为半径画弧①；步骤2：以点B 为圆心，BA 长为半径画弧②，交弧①于点D ；步骤3：连结AD ，交BC 的延长线于点H ．下列叙述正确的是( )A.BH 垂直平分线段ADB.AC 平分∠BADC.S △ABC =BC ·AHD.AB=AD二、填空题11.如图，在平面直角坐标系中，A(4，0)，B(0，3)，以点A 为圆心，AB 长为半径画弧，交x 轴的负半轴于点C ，则点C 坐标为________________.12.如图，在△ABC 中，按以下步骤作图：①分别以点A 和点C 为圆心，以大于12AC 的长为半径作弧，两弧相交于M ，N 两点； ②作直线MN 交BC 于点D ，连结AD.若AB ＝BD ，AB ＝6，∠C ＝30°，则△ACD 的面积为______.13.如图，▱ABCD 中，AB ＝7，BC ＝3，连结AC ，分别以点A 和点C 为圆心，大于12AC 的长为半径作弧，两弧相交于点M ，N ，作直线MN ，交CD 于点E ，连结AE ，则△AED 的周长是________.14.如图，在半径为1的⊙O上任取一点A，连续以1为半径在⊙O上截取AB＝BC＝CD，分别以A，D为圆心，A到C的距离为半径画弧，两弧交于E，以A为圆心，O 到E的距离为半径画弧，交⊙O于F，则△ACF面积是__________.三、作图题15.如图，三条公路两两相交于点A，B，C，现在要在公路边建一所加油站，要求加油站的位置到三条公路的距离都相等，则符合要求的位置有几个？请你找出所有加油站的位置(要求：尺规作图，保留作图痕迹，写出结论)．四、解答题16.如图，已知△ABC，按如下步骤作图：①以点A为圆心，AB长为半径画弧．②以点C为圆心，CB长为半径画弧，两弧交于点D．③连结BD，与AC交于点E，连结AD，CD．求证：△ABE≌△ADE．17.如图，在△ABC中，∠ACB＝90°.(1)作出经过点B，圆心O在斜边AB上且与边AC相切于点E的⊙O(要求：用尺规作图，保留作图痕迹，不写作法和证明)；(2)设(1)中所作的⊙O与边AB交于异于点B的另外一点D，若⊙O的直径为5，BC＝4；求DE的长.(如果用尺规作图画不出图形，可画出草图完成(2)问)18.在一次数学活动课中，某数学小组探究求环形花坛(如图所示)面积的方法，现有以下工具：①卷尺；②直棒EF；③T型尺(CD所在的直线垂直平分线段AB).(1)在图1中，请你画出用T型尺找大圆圆心的示意图；(保留画图痕迹，不写画法)(2)如图2，小华说：“我只用一根直棒和一个卷尺就可以求出环形花坛的面积，具体做法如下：将直棒放置到与小圆相切，用卷尺量出此时直棒与大圆两交点M，N之间的距离，就可求出环形花坛的面积.”如果测得MN＝10 m，请你求出这个环形花坛的面积.参考答案1.B2.D.3.A.4.C5.D6.D7.A8.B9.A10.A.11.答案为：(－1，0)12.答案为：9 3 13.答案为：1014.答案为：3＋3415.解：如解图所示，P 1，P 2，P 3，P 4即为加油站的位置，共有4个符合要求的位置．16.证明：在△ABC 与△ADC 中，∵⎩⎨⎧AB ＝AD ，BC ＝DC ，AC ＝AC ，∴△ABC ≌△ADC(SSS)，∴∠BAC=∠DAC ．在△ABE 和△ADE 中，∵⎩⎨⎧AB ＝AD ，∠BAE ＝∠DAE ，AE ＝AE ，∴ABE ≌ADE(SAS)．17.解：(1)⊙O 如图所示.(2)如图，作OH ⊥BC 于H.∵AC 是⊙O 的切线，∴OE ⊥AC ，∴∠C ＝∠CEO ＝∠OHC ＝90°， ∴四边形ECHO 是矩形，∴OE ＝CH ＝52，BH ＝BC －CH ＝32. 在Rt △OBH 中，OH ＝（52）2－（32）2＝2， ∴EC ＝OH ＝2，BE ＝EC 2＋BC 2＝2 5. ∵∠EBC ＝∠EBD ，∠BED ＝∠C ＝90°， ∴△BCE ∽△BED ，∴DE EC ＝BD BE ，∴DE 2＝525， ∴DE ＝ 5.18.解：(1)如图，点O 即为所求.(2)如图，设EF 与小圆切点为C ，连结OM ，OC.∵MN是切线，∴OC⊥MN，∴CM＝CN＝5 m，∴OM2－OC2＝CM2＝25，∴S＝π·OM2－π·OC2＝25π(m2).圆环。
