电子皮带秤培训讲议

电子皮带秤培训课件电子皮带秤培训课件随着工业化的进程，电子皮带秤在物流和生产领域中扮演着重要的角色。

它不仅可以准确地测量物品的重量，还可以实时监测物品的流动情况。

为了更好地使用电子皮带秤，我们需要进行相应的培训。

一、电子皮带秤的原理和结构电子皮带秤是一种通过传感器测量物品重量的装置。

它由皮带、传感器、控制器和显示屏等部分组成。

当物品通过皮带时，传感器会感知到物品的重量并将数据传输到控制器，控制器再将重量信息显示在显示屏上。

二、电子皮带秤的使用注意事项1. 安全操作：在使用电子皮带秤时，要保证自身安全。

避免手部或衣物被卷入皮带中，注意防止皮带滑动或断裂造成伤害。

2. 精确测量：为了获得准确的重量数据，应确保物品均匀地分布在皮带上，并避免物品的堆积或重叠。

3. 维护保养：定期清洁电子皮带秤，确保传感器和皮带的正常工作。

避免灰尘、杂物等影响测量结果。

三、电子皮带秤的应用领域1. 物流行业：电子皮带秤可以用于物流行业中的货物称重和计量，帮助企业实现精确的库存管理和物流控制。

2. 矿山行业：在矿山中，电子皮带秤可以用于矿石、煤炭等物品的称重，帮助企业进行生产计划和质量控制。

3. 粮食加工行业：电子皮带秤可以用于粮食加工行业中的原料称重和成品计量，确保产品的质量和数量。

四、电子皮带秤的优势和劣势1. 优势：电子皮带秤具有测量精度高、反应速度快、操作简便等优点。

它可以实时监测物品的流动情况，提高生产效率和质量控制。

2. 劣势：电子皮带秤的安装和维护成本较高，对操作人员的技术要求也较高。

同时，由于皮带的磨损和老化，可能会影响测量的准确性。

五、电子皮带秤的未来发展趋势随着科技的不断进步，电子皮带秤也在不断发展。

未来，我们可以预见以下几个发展趋势：1. 智能化：电子皮带秤将更加智能化，可以通过互联网实现远程监控和数据分析，提高生产效率和管理水平。

2. 多功能化：电子皮带秤将具备更多的功能，如温度监测、湿度监测等，满足不同行业的需求。

电子皮带秤培训说明书一、皮带秤介绍电子皮带秤定义：皮带电子秤是指对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。

皮带电子秤由承重装置、称重传感器、速度传感器和称重显示器组成。

1、称重装置承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和无杠杆全悬浮式4种。

双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。

单托辊式和悬臂式秤架的电子皮带秤的皮带速度适用于流量较小的地方或控制流量配料用的地方。

双杠杆四托辊式四组称重托辊，全悬浮式结构杠杆式单托辊称重桥架无杠杆全悬式多托辊秤架优于各种单托辊秤架，悬浮式秤架特性优于其它各种结构形式的秤架。

比如美国拉姆齐（RAMSEY）公司同有4组称量托辊的秤架中，17型双杠杆式精确度指标为0.25%，而14型悬浮式精确度指标为0.125%。

对多种秤架的重量进行比较后的结论是：同样托辊组数的多托辊组合悬浮式秤架要比双杠杆式秤架轻40%，比多托辊整体悬浮式秤架轻30%。

电子皮带秤秤架的发展趋势可以归纳为以下几点：单杠杆式秤架因抗干扰能力差，精确度低，使用越来越少；悬臂式秤架仅局限于部分称重给料机使用，使用量很少；双杠杆式秤架虽然使用还多，但似乎已经风光不再；直接承重式单托辊秤架已经大量应用在计量精确度要求不高的场合，其优点也为广大用户逐渐接受；悬浮式秤架结构简单、安装方便、精确度最高、稳定性最好，成为电子皮带秤秤架发展的热点，而由直接承重式单托辊秤架构成的多托辊组合悬浮式秤架成为热点中的亮点。

2、称重传感器称重传感器均为应变片式力传感器，称重传感器一般分为：悬臂梁传感器和拉式传感器。

拉式传感器悬臂梁传感器3、速度装置3.1、电机端测速在电机输出轴上安装测速轮，通过接近开关检测速度；这种测速方式比较落后弊端较多，无法检测皮带打滑现象，影响电机散热，测速传感器的安装位置要求很严格。

3.2皮带夹层测速在皮带秤的皮带夹层安装测速轮进行速度检测；这种测速方式通常应用于大型皮带输送机的速度检测，也可用于皮带秤的改造，能检测到皮带打滑现象，其安装位置要求运行平稳，不能有抖动或是跳动，这样会影响速度检测，造成瞬时流量的波动。

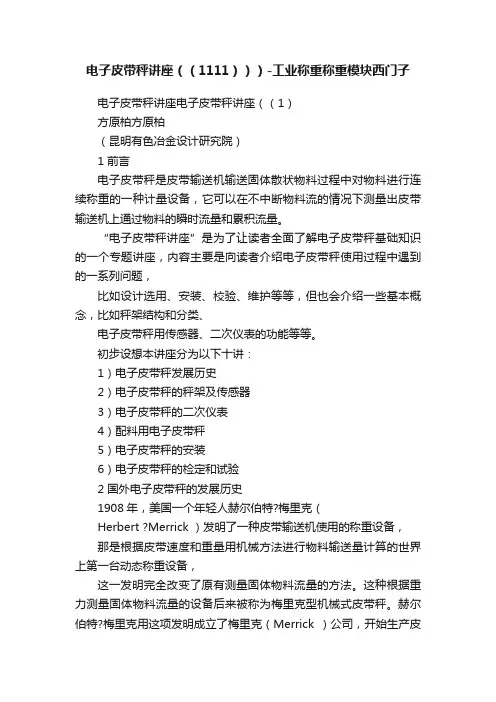

电子皮带秤讲座（（1111）））-工业称重称重模块西门子电子皮带秤讲座电子皮带秤讲座（（1）方原柏方原柏（昆明有色冶金设计研究院）1 前言电子皮带秤是皮带输送机输送固体散状物料过程中对物料进行连续称重的一种计量设备，它可以在不中断物料流的情况下测量出皮带输送机上通过物料的瞬时流量和累积流量。

“电子皮带秤讲座”是为了让读者全面了解电子皮带秤基础知识的一个专题讲座，内容主要是向读者介绍电子皮带秤使用过程中遇到的一系列问题，比如设计选用、安装、校验、维护等等，但也会介绍一些基本概念，比如秤架结构和分类、电子皮带秤用传感器、二次仪表的功能等等。

初步设想本讲座分为以下十讲：1）电子皮带秤发展历史2）电子皮带秤的秤架及传感器3）电子皮带秤的二次仪表4）配料用电子皮带秤5）电子皮带秤的安装6）电子皮带秤的检定和试验2 国外电子皮带秤的发展历史1908年，美国一个年轻人赫尔伯特?梅里克（Herbert ?Merrick ）发明了一种皮带输送机使用的称重设备，那是根据皮带速度和重量用机械方法进行物料输送量计算的世界上第一台动态称重设备，这一发明完全改变了原有测量固体物料流量的方法。

这种根据重力测量固体物料流量的设备后来被称为梅里克型机械式皮带秤。

赫尔伯特?梅里克用这项发明成立了梅里克（Merrick ）公司，开始生产皮带秤。

到目前为止，梅里克公司仍然是世界上最著名的皮带秤生产厂商之一，在上世纪八十年代，国内上海华东电子仪器厂引进的465型电子皮带秤即为该公司有代表性的产品之一。

由此推算，皮带秤的发展历史已经超过一百年了。

图1 梅里克型机械式皮带秤的圆盘式二次仪表图1中，关键的设备是一个圆盘形的积分轮，秤架上的物料荷重通过机械转换装置转换成积分轮转轴与水平线的倾斜角度θ，在积分轮轮子外缘的圆周上装有多个小滚轮，小滚轮可在一根转动的小皮带的带动下旋转，从而带动积分轮的转动。

积分轮转动时，其轴旋转从而使计数器工作。

带动小滚轮旋转的小皮带则由安装在输送机皮带上的速度传感器驱动，所以输送机皮带速度越快，小皮带的速度也越快。
