曳引驱动电梯机房机械设备安装分项工程施工技术(工艺、质量)

曳引式电梯、液压电梯机房机械设备安装施工工艺9.1 材料要求Ⅰ曳引式电梯9.1.1 机房机械设备的规格、型号、数量应符合图纸要求，设备外观完好无损。

限速器应有型式试验报告结论副本。

9.1.2 承重钢梁和各种型钢的规格、型号、尺寸应符合设计要求。

9.1.3 曳引机基座采用钢板制作时，钢板厚度不应小于20mm。

限速器基座使用的钢板厚度不应小于12mm。

钢板表面应平整、光滑。

9.1.4 安装用的螺栓、膨胀螺栓、防锈漆等规格、标号应符合设计要求。

Ⅱ液压电梯9.1.5 液压泵站、油管应符合下列规定：1液压泵站、油管规格、型号、数量应符合图纸要求，出厂合格证和随带技术文件应齐全，外观无损伤；2铭牌标注的规格、型号等技术参数应清晰。

9.1.6辅材应符合下列规定：1 各种型钢的规格、型号、尺寸应符合设计要求；2 焊接采用普通低碳钢电焊条，电焊条应有出厂合格证；3螺栓、膨胀螺栓、防锈漆等规格、标号应符合设计要求。

9.2 主要机具Ⅰ曳引式电梯9.2.1 主要工具应包括电焊机、油枪、手拉葫芦、钢丝绳扣、扳手、榔头、撬杠、钢锯、电锤、螺丝刀等。

9.2.2 主要测量工具应包括水平尺、线坠、钢板尺、钢卷尺、塞尺等。

Ⅱ液压电梯9.2.3 主要机具应包括电焊机、电锤、吊链、钢锯、扳手、螺丝刀等。

9.2.4 主要测量工具应包括水平尺、线坠、钢板尺、盒尺等。

9.3 作业条件9.3.1 机房的预留孔洞应按照电梯土建布置图完成。

9.3.2 机房门应为外开防火门，且钥匙应由专人保管。

9.3.3 机房窗应能锁闭，且密封、防雨防尘。

9.3.4 机房应设计有通风设施，宜优先设计安装空调设备，室内温度应保持在5℃～40℃之间。

9.3.5 机房地面应平整，机房内不应安装与电梯无关的设备、管道等。

9.3.6 机房应设置永久性电气照明装置及电源插座。

照明开关应设在门口附近，机房内照度不应小于200lx。

9.3.7 机房顶部应按有关标准设置承重吊钩，并标注最大吊重。

电梯工程施工质量验收规范1. 总则1.1 为了加强建筑工程质量管理，确保电梯安装工程施工质量，统一电梯安装工程施工质量验收标准，制定本规范。

1.2 本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收。

杂物电梯安装工程质量验收不适用于本规范。

1.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB 50300—2001配套使用。

2. 术语和定义2.1 电梯：指按照一定速度运行，运行在至少两列导轨之间，由电动机驱动，通过悬挂在导轨上的曳引绳或液压装置牵引的箱体，用于运送人或货物的垂直运输设备。

2.2 曳引式电梯：指通过曳引绳连接驱动轮和从动轮，利用电动机驱动驱动轮，使曳引绳运动，从而带动电梯轿体上升或下降的电梯。

2.3 液压电梯：指利用液压系统压力，通过液压缸推动电梯轿体上升或下降的电梯。

2.4 自动扶梯：指在至少两列平行导轨上运行，由电动机驱动，沿导轨方向自动运行的扶梯。

2.5 自动人行道：指在至少两列平行导轨上运行，由电动机驱动，沿导轨方向自动运行的行人道。

3. 质量验收3.1 质量验收应按照本规范的要求进行，包括设备进场验收、土建交接检验、分项工程检验和整机检测。

3.2 设备进场验收应检查电梯设备的型号、规格、数量、质量证明文件等技术资料，以及设备的完好性和安装所需材料。

3.3 土建交接检验应检查电梯井道、机房、底坑等土建工程的尺寸、位置、水平度、垂直度等技术指标，确保满足电梯安装要求。

3.4 分项工程检验应包括曳引系统、导向系统、门系统、驱动系统、控制系统、安全保护系统等电梯主要组成部分的安装质量检验。

3.5 整机检测应包括电梯的安全性能、运行性能、舒适性能、节能性能等技术指标的检测。

4. 质量评定4.1 质量评定应按照本规范的要求进行，包括质量自评、互评和验收评定。

4.2 质量自评应由施工单位进行，对电梯工程的安装质量进行全面检查和评定。

4.3 互评应由施工单位和监理单位共同进行，对电梯工程的安装质量进行相互检查和评定。

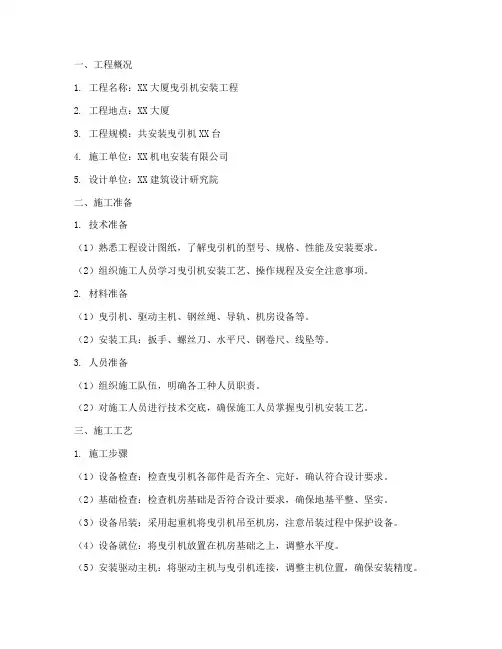

一、工程概况1. 工程名称：XX大厦曳引机安装工程2. 工程地点：XX大厦3. 工程规模：共安装曳引机XX台4. 施工单位：XX机电安装有限公司5. 设计单位：XX建筑设计研究院二、施工准备1. 技术准备（1）熟悉工程设计图纸，了解曳引机的型号、规格、性能及安装要求。

（2）组织施工人员学习曳引机安装工艺、操作规程及安全注意事项。

2. 材料准备（1）曳引机、驱动主机、钢丝绳、导轨、机房设备等。

（2）安装工具：扳手、螺丝刀、水平尺、钢卷尺、线坠等。

3. 人员准备（1）组织施工队伍，明确各工种人员职责。

（2）对施工人员进行技术交底，确保施工人员掌握曳引机安装工艺。

三、施工工艺1. 施工步骤（1）设备检查：检查曳引机各部件是否齐全、完好，确认符合设计要求。

（2）基础检查：检查机房基础是否符合设计要求，确保地基平整、坚实。

（3）设备吊装：采用起重机将曳引机吊至机房，注意吊装过程中保护设备。

（4）设备就位：将曳引机放置在机房基础之上，调整水平度。

（5）安装驱动主机：将驱动主机与曳引机连接，调整主机位置，确保安装精度。

（6）安装钢丝绳：将钢丝绳安装在曳引机和驱动主机上，确保钢丝绳松紧适度。

（7）安装导轨：将导轨安装在机房墙上，调整导轨水平度。

（8）安装机房设备：将机房设备安装在机房内，确保安装位置正确。

（9）电气接线：将曳引机电气线路与机房设备连接，确保线路连接牢固。

（10）调试与试运行：对曳引机进行调试，确保其运行正常。

2. 施工要点（1）吊装过程中，注意保护曳引机各部件，防止损坏。

（2）安装驱动主机时，确保主机位置正确，调整水平度。

（3）安装钢丝绳时，确保钢丝绳松紧适度，避免过紧或过松。

（4）安装导轨时，确保导轨水平度，避免影响电梯运行。

（5）电气接线时，确保线路连接牢固，避免短路、漏电等安全隐患。

四、质量控制1. 施工过程中，严格按照工程设计图纸和施工规范进行施工。

2. 对施工过程中发现的问题，及时进行整改，确保工程质量。

电梯工程施工质量验收规范GB50310电梯工程施工质量验收规范GB50310-20021 总则为了加强建筑工程质量管理,统一电梯安装工程施工质量的验收,保证工程质量,制订本规范。

本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收;本规范不适用于杂物电梯安装工程质量的验收。

本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300—2001配套使用。

本规范是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。

1.0.5 电梯安装工程质量验收除应执行本规范外,尚应符合现行有关国家标准的规定。

2 术语电梯安装工程 installation of lifts,escalators and passenger c onveyors电梯生产单位出厂后的产品,在施工现场装配成整机至交付使用的过程。

注:本规范中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

电梯安装工程质量验收 acceptance of installation qualityof lifts,escalators and passenger conveyors 电梯安装的各项工程在履行质量检验的基础上,由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查,对安装工程进行普查和整机运行考核,并对主控项目全验和一般项目抽验,根据本规范以书面形式对电梯安装工程质量的检验结果作出确认。

土建交接检验 handing over inspection of machine rooms and wells电梯安装前,应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本规范的要求进行检查,对电梯安装条件作出确认。

3 基本规定安装单位施工现场的质量管理应符合下列规定:1 具有完善的验收标准、安装工艺及施工操作规程。

1 总则1.1 适用范围本工艺标准适用于额定载重量5000kg 及以下各类曳引驱动电梯安装工程，不适用于液压电梯、自动扶梯、杂货梯的安装。

1. 2 主要参考标准及规范(1) GB 7588-1995《电梯制造与安全规范》(2) GB 8903-1988《电梯用钢丝绳》(3) GN/T10058-1997《电梯技术条件》(4) GB/T10059-1997《电梯试验方法》(5) GB 50310-2002《电梯工程施工质量验收规范》(6) GB 10060-1993《电梯安装验收规范》(7) GB/T12974-1991《交流电梯电动机通用技术条件》(8) GB/T13435-1992《电梯曳引机》(9) JG/T5009-1992《电梯操作装置、信号及附件》(10) JG/T5010-1992《住宅电梯的配置和选择》(11) DBJ 01-26-96《建筑安装分项工程工艺规程(第五分册)》2 术语、符号2.1 术语2.1.1 电梯安装工程installation of lifts，escalators and passenger conveyors电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。

2.1.2 电梯工程质量验收acceptance of installation quality of lifts, escalators and passenger conveyors 电梯生产企业对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全检和一般项目抽检，根据本企业工艺标准对工程质量做出确认。

2.1.3 曳引驱动电梯traction drive lift提升钢丝绳靠曳引轮槽的摩擦力驱动的电梯。

2.1.4 再平层re-levelling轿厢停住后，允许在装载或卸载期间进行校正轿厢停止位置的一种操作，必要时可使轿厢连续运动(自动或点动)。

曳引驱动电梯安装工艺嘿，朋友们！今天咱就来讲讲曳引驱动电梯安装工艺，这可真是个有意思的事儿呢！你想啊，电梯就像是个神奇的小盒子，能带着我们上上下下，多方便啊！那它是怎么被安装起来的呢？这可得好好说道说道。

首先得有个牢固的基础，就像盖房子得先打牢地基一样。

这个基础要是不扎实，那电梯运行起来还不得摇摇晃晃的呀，吓人不吓人！然后就是把那些钢梁啊、导轨啊什么的给安装好，这就好比是给电梯搭好了骨架，得稳稳当当的才行。

接下来就是安装曳引机啦，这可是电梯的“心脏”呢！它得有力气，能拉得动这个小盒子上上下下。

就好像是一辆汽车的发动机，要是没劲，那还怎么跑呀！然后把钢丝绳绕上，这钢丝绳可重要了，就像我们拔河的绳子一样，得结实可靠。

再说说那些个电气设备，这就像是电梯的“神经系统”，得让它能听指挥呀。

开关呀、按钮呀都得安装到位，不然你想去哪层都没办法。

安装轿厢的时候可得小心点，这可是我们要乘坐的地方。

得把它安装得稳稳当当，里面的装饰也得弄漂亮点，让我们坐进去感觉舒服。

还有那些个门系统，开关门得顺畅，可不能卡住或者出啥毛病。

这就跟我们家里的门一样，得好用呀！安装的过程中，每一个步骤都得仔细认真，不能马虎。

就好像是在拼一个超级大的拼图，一个小零件都不能弄错。

要是弄错了，那后果可不堪设想啊！哎呀，你说这曳引驱动电梯安装工艺是不是很神奇？从一个一个的零件到最后能正常运行的电梯，这中间得付出多少努力和汗水呀！咱再想想，要是没有这些安装工人的精心安装，我们每天怎么能那么方便地上下楼呢？他们就像是一群默默奉献的魔法师，把这些钢铁和零件变成了能为我们服务的神奇工具。

所以啊，我们在乘坐电梯的时候，可别忘了这些背后的功臣们。

同时，我们也要爱护电梯，别在里面乱蹦乱跳的，这也是对他们劳动成果的尊重呀！怎么样，朋友们，现在是不是对曳引驱动电梯安装工艺有了更深的了解啦？哈哈！。

一、工程概况本工程室外安装曳引电梯，包括电梯井道、机房、轿厢、导轨、电气控制系统等。

电梯额定载重量为5000kg，额定速度为3m/s及以下。

施工地点为室外，需遵循相关施工规范和标准。

二、施工准备1. 施工组织（1）成立项目施工小组，明确各成员职责。

（2）制定详细的施工计划，明确施工进度、质量、安全等要求。

（3）组织施工人员培训，提高施工技能和安全意识。

2. 施工材料（1）电梯井道、机房、轿厢等结构材料。

（2）导轨、安全钳、限速器等机械部件。

（3）电气控制系统、电缆、电线等电气材料。

（4）施工工具、设备等。

3. 施工设备（1）施工电梯、吊车、挖掘机等大型设备。

（2）测量仪器、焊接设备、切割设备等。

（3）安全防护用品、消防器材等。

三、施工流程1. 井道施工（1）根据设计图纸，进行井道测量，确保井道尺寸符合要求。

（2）搭建脚手架，进行井道施工，包括井道壁、楼板、门洞等。

（3）井道施工完成后，进行验收，确保质量合格。

2. 机房施工（1）根据设计图纸，进行机房测量，确保机房尺寸符合要求。

（2）搭建脚手架，进行机房施工，包括机房壁、楼板、门洞等。

（3）机房施工完成后，进行验收，确保质量合格。

3. 轿厢、导轨、机械部件安装（1）将轿厢、导轨、机械部件等运至施工现场。

（2）按照设计要求，安装轿厢、导轨、机械部件。

（3）进行电梯试运行，确保各部件运行正常。

4. 电气控制系统安装（1）将电气控制系统运至施工现场。

（2）按照设计要求，安装电气控制系统。

（3）进行电气控制系统调试，确保系统运行正常。

四、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 严格按照施工规范进行操作，确保施工安全。

3. 施工现场设置警示标志，提醒施工人员注意安全。

4. 定期对施工设备进行检查、维护，确保设备安全运行。

5. 施工过程中，加强防火、防爆、防触电等安全措施。

五、施工进度安排1. 井道施工：预计10天完成。

2. 机房施工：预计7天完成。

电梯工程施工工艺标准1.概述电梯是一种较复杂的服务于规定楼层的固定式连续运行的升降机电综合设备。

电梯产品具有庞大、零碎、复杂、分散与安装电梯的建筑物紧密相关等特点。

电梯由驱动主机、导轨、门系统、轿厢、对重（平衡重）、安全部件、悬挂装置、随行电缆、补偿装置、电气装置等组成。

为规范施工保证电梯安装质量经济安全运行制定本工艺。

2.范围1）电力驱动的曳引式或强制式电梯、液压电梯。

2）电梯的散装安装法（搭脚手架施工法）注：按驱动方式分类3）钢丝绳式：曳引电动机通过蜗杆、蜗轮、曳引绳轮、驱动曳引钢丝绳两端的轿厢和对重装置作上、下运行的电梯。

4）液压式：电动机通过液压系统驱动轿厢上、下运行的电梯。

3.依据1）电梯工程施工质量验收规范2）电梯制造与安装安全规范3）液压电梯制造与安装安全规范4.主要施工程序GB50310——2002 EN81—1：1998 EN81—2：19985.施工准备5.1组织准备1）电梯安装应持有有关部门核发的安装许可证的单位承担。

施工组织应具有健全运行正常的质量安全体系，完善行之有效的管理制度。

2）建立由电工钳工等工种组成的安装小组，安装小组内可分为机和电两个作业组。

安装人员须经有关部门培训、考核、持证上岗，熟悉电梯产品的安装与调试工作。

5.2技术准备1）由机械、电气等技术人员进行图纸会审，认真阅读随机设备技术文件与安装图和原理图，编制施工方案及填报开工报告并报经建设单位工程监理劳动监督部门批准。

由负责电梯安装的技术人员对安装人员进行技术质量安全交底。

2）与建设单位工程监理劳动监督部门划分确定分部工程、子分部工程、分项工程、电梯安装质量控制点。

3）编制施工用工具、机具、量具、施工照明、劳保用品等计划并经批准。

5.3工机具等物资准备在本企业范围内优化资源配置按计划实施物资的采购供应验收保管维护，其性能质量数量应满足施工要求。

5.4安全保护1）施工前进行安全教育，增强施工人员安全意识，贯彻执行有关安全管理规定，学习消防知识及一般救护方法，严格遵守操作规程。

曳引式电梯、液压电梯导轨安装施工工艺5.1 材料要求5.1.1 导轨安装设备应包括电梯导轨、导轨支架、压导板、连接板（接道板）、导轨基础座及相应的连接螺栓等，规格、数量应与装箱单相符。

产品应有配套且完整的出厂检验合格证及技术文件。

5.1.2 导轨安装使用的材料均应有检验合格证或检验资料。

5.2 主要机具5.2.1 主要工具应包括小型卷扬机、电焊工具、电锤、麻绳、钢丝绳索、滑轮、榔头、导轨刨刀等。

5.2.2 主要测量工具应包括钢板尺、平直尺、钢卷尺、水平尺、塞尺、导轨校正仪、找道尺等。

5.3 作业条件5.3.1 电梯井道墙面施工完毕，其宽度、深度（进深）、垂直度应符合施工要求。

底坑应按设计标高要求打好地面。

5.3.2 电梯施工用脚手架应符合有关的安全要求，承重能力≥2500N/㎡(≈250kg/㎡)，还应符合安装导轨支架和安装导轨的操作要求。

5.3.3 井道施工应采用36V及以下的低压电照明，每部电梯井道应单独供电，采用独立开关控制，且光照亮度应满足设计及使用要求。

5.3.4 上、下通讯和联络设备应调试至满足设计及使用要求。

5.3.5 层门口、机房、脚手架上、井道壁上无杂物，层门口、机房孔洞应采取相应的防护措施，以防物体坠落。

5.3.6 检查预埋件应牢固可靠，不应遗漏，位置尺寸应正确，预留孔洞的位置及几何尺寸应正确。

5.3.7 导轨上的油污应擦洗干净。

5.3.8 调整支架位置及导轨时，应选择在无风和无其他干扰情况下作业。

5.4 施工工艺5.4.1 导轨安装宜按图5.4.1规定的流程进行：确定导轨支架位置安装导轨支架吊装导轨调整导轨图5.4.1 导轨安装工艺流程5.4.2 导轨支架安装位置的确定，应符合下列规定：1在无导轨支架预埋铁的电梯井道壁上，应以图纸要求的导轨支架间距尺寸及安装导轨支架的垂线为依据，确定导轨支架在井道壁上的位置；2当图纸上无明确规定最下一排导轨支架和最上一排导轨支架的位置时，应符合下列规定：1）最下一排导轨支架安装在底坑地面以上不宜大于1000mm的相应位置；2）最上一排导轨支架安装在井道顶板以下不宜大于500mm的相应位置。

曳引式电梯、液压电梯轿厢安装施工工艺7.1 材料要求7.1.1 轿厢零部件应完好无损，数量齐全，规格符合要求。

7.1.2 各传动、转动部件应灵活、可靠，安全钳装置应有型式试验报告结论副本，渐进式安全钳还应有调试证书副本。

7.1.3 材料应包括200mm×200mm的方木、20#工字钢、M16膨胀螺栓、L100mm×100mm角钢、直径大于50mm的圆钢或φ75mm×4mm的钢管、8#铅丝等。

7.2 主要机具7.2.1 主要工具应包括电锤、手电钻、3T及以上手拉葫芦、撬棍、钢丝绳扣、钢丝钳、梅花扳手、活扳手、榔头、圆锉、钢锯、螺丝刀、木锤等。

7.2.2 主要测量工具应包括水平尺、钢板尺、钢卷尺、线坠、塞尺等。

7.3 作业条件7.3.1 机房应装好门窗，门上加锁。

非作业人员不得出入，机房地面应无杂物。

7.3.2 顶层脚手架拆除后，应有足够作业空间。

7.3.3 安装现场施工用电应符合现行行业标准《施工现场临时用电安全技术规范》JGJ 47的规定。

7.3.4 导轨安装、调整完毕。

7.3.5 顶层层门口无堆积物，应具有满足搬运大型部件的通道。

7.4 施工工艺7.4.1 轿厢安装宜按图7.4.1规定的工艺流程进行：准备工作安装底梁安装立柱安装上梁安装轿厢底盘安装导靴安装端站开关碰铁安装轿壁、轿顶安装门机和轿门安装轿顶装置安装超载、满载开关图7.4.1 轿厢安装工艺流程7.4.2 准备工作应包括下列内容：1按照制造厂的轿厢装配图，了解轿厢各部件的名称、功能，安装部位及尺寸要求；复核轿厢底梁的宽度与导轨距应相配，不相配时应按图检查并做出调整；在脚手架的相应位置搭设操作平台；2在顶层层门口对面的混凝土井道壁相应位置上安装两个L100mm×100mm角钢托架，每个托架用3个M16膨胀螺栓固定；在层门口处横放一根方木，在角钢托架和横木上架设两根200mm×200mm方木或两根20#工字钢；测量确认两横梁的水平度偏差不大于2/1000后，将方木端部固定；货梯应根据电梯井道尺寸的计算确定方木及型钢尺寸、型号；3井道壁为砖结构时，应在层门口对面的井道壁相应的位置上，剔两个与方木大小相适应、深度超过墙体中心20mm且不小于75mm的墙洞，用以支撑方木一端；4 当由电梯制造单位提供专用的轿厢安装夹具时，应检查此夹具的规格与导轨型号相配，且其附属配件齐备后，按照使用说明正确使用；5在机房承重钢梁上相应位置，当承重钢梁在楼板下时，应在轿厢绳孔旁横向固定一根直径不小于φ50mm圆钢或规格φ75mm×4mm的钢管，由轿厢中心绳孔处放下不小于φ13mm钢丝绳扣，宜悬挂一个手拉葫芦，安装轿厢时使用。
