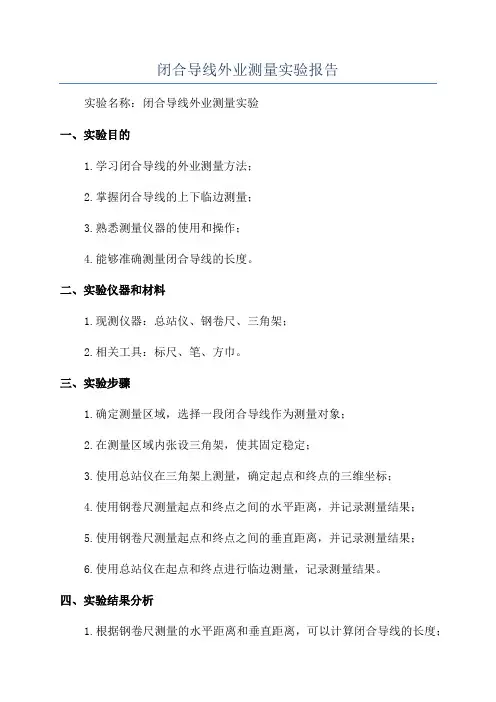

一、实习目的本次导线外业测量实训旨在巩固和加深课堂所学理论知识，提高学生的实际操作技能，培养学生的团队协作精神和严谨的工作态度。
通过本次实训，使学生熟练掌握导线测量的基本原理、方法及操作流程，为今后从事相关领域工作打下坚实基础。
二、实习时间与地点实习时间：2022年X月X日至X月X日实习地点：XX市XX区XX镇三、实习内容1. 导线测量的基本原理导线测量是利用一系列相互连接的控制点，通过测量角度和距离，建立地面平面坐标系统的一种方法。
导线测量可分为外业测量和内业计算两个部分。
2. 导线测量的外业操作（1）选点与标记根据设计图纸，确定导线点的位置，并做好标记。
选点时应注意以下几点：① 导线点应选择在地势平坦、易于观测的地方；② 导线点之间应保持一定的距离，避免因距离过近而影响精度；③ 导线点应避免选择在易受外界干扰的地方，如高压线、树木等。
（2）测角使用经纬仪进行测角，包括方向角和水平角。
测角时，应注意以下几点：① 经纬仪应置于测站中心；② 确保照准器与目标点在同一水平面上；③ 测量角度时，注意读数准确。
（3）量距使用钢尺或全站仪进行距离测量。
量距时，应注意以下几点：① 选择合适的量距方法，如直接量距、间接量距等；② 确保钢尺或全站仪的精度；③ 量距时，注意读数准确。
（4）记录与计算将测量的角度和距离记录在测量记录表上，并进行计算。
计算内容包括：① 计算各导线点的坐标；② 计算导线闭合差；③ 判断导线精度是否满足要求。
3. 导线测量的内业计算根据外业测量结果，利用测量平差理论进行内业计算。
计算内容包括：（1）坐标计算根据导线点的坐标和角度，利用坐标计算公式计算各导线点的坐标。
（2）闭合差计算根据导线点的坐标和角度，计算导线闭合差。
（3）精度评定根据闭合差和精度评定标准，判断导线精度是否满足要求。
四、实习成果1. 完成导线测量的外业操作，包括选点、测角、量距、记录与计算等。
2. 完成导线测量的内业计算，包括坐标计算、闭合差计算、精度评定等。
表3
水平角测量记录表
场次-线路抽签号：观测日期：
测量（号）: 记录（号）：
注：角度的计算取位至1秒
观测日期： 记录（号）：
距离测量记录表
场次-线路抽签号： 测量（号）:
注： 距 离 平 均 值 的 计 算 取 位 至 1mm 。
精品文档
导线测量成果计算表
场次-线路抽签号: 计算者(号)：计算日期:
注：角度及改正数的计算取位至 1秒，距离、坐标及相关改正数的计算取位至1mm
精品文档
精品文档
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

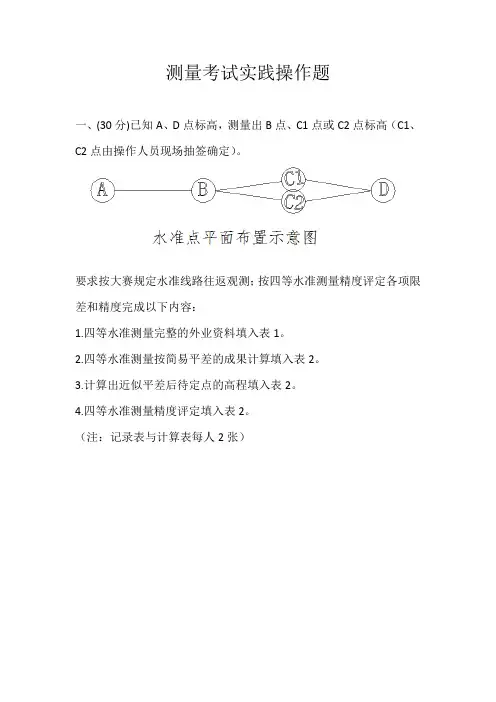

测量考试实践操作题
一、(30分)已知A、D点标高，测量出B点、C1点或C2点标高（C1、C2点由操作人员现场抽签确定）。
要求按大赛规定水准线路往返观测；按四等水准测量精度评定各项限差和精度完成以下内容：
1.四等水准测量完整的外业资料填入表1。
2.四等水准测量按简易平差的成果计算填入表2。
3.计算出近似平差后待定点的高程填入表2。
4.四等水准测量精度评定填入表2。
（注：记录表与计算表每人2张）
四等水准测量外业记录表1
日期：天气：仪器型号：组号：观测者：记录者：司尺者：
四等水准测量成果计算表2
二、(50分)已知闭合导线ABC i D i，其中A（1000.000,1000.000），AB 方位角为175°29′36.6″，（测点C1、C2；D1、D2由操作人员现场抽签确定）。
要求：角度采用测回法观测闭合导线内角三测回，并同步观测距离三测回；参照四等导线测量精度评定各项限差和精度。
完成以下成果:
1.导线测量外业资料填入表1；
2.导线测量按简易平差计算成果填入表2；
3.导线测量精度评定填入表2。
导线观测记录表
平面控制测量：四等闭合导线成果计算（表2）
草稿纸(注：记录每人4张，计算每人2张)
三、（20分）已知A、B两点坐标，使用RTK建站，测出未知点C或D点坐标。
C点坐标：
D点坐标：。
一级闭合导线测量（一）、导线的布设形式：闭合导线如图1所示，导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图1 闭合导线（二）、导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表2所示。
（5）导线点应有足够的密度，分布均匀，便于控制整个测区。
2．建立临时性标志导线点位置选定后，要在每一点位上打一个木桩，在桩顶钉一小钉，作为点的标志。
也可在水泥地面上用红漆划一圆，圆内点一小点，作为临时标志，并导线点统一编号。
3．导线边长测量导线边长可用钢尺直接丈量，或用光电测距仪直接测定。
用钢尺丈量时，选用检定过的30m 或50m 的钢尺，导线边长应往返丈量各一次，往返丈量相对误差应满足表2的要求。
4．转折角测量导线转折角的测量一般采用测回法观测。
在附合导线中一般测左角；在闭合导线中，一般测内角；对于支导线，应分别观测左、右角。
不同等级导线的测角技术要求详见表2。
图根导线，一般用DJ6经纬仪测一测回，当盘左、盘右两半测回角值的较差不超过±35″时，取其平均值。
5．连接测量导线与高级控制点进行连接，以取得坐标和坐标方位角的起算数据，称为连接测量。
如图2所示，A 、B 为已知点，1～5为新布设的导线点，连接测量就是观测连接角βB 、β1和连接边DB1。
如果附近无高级控制点，则应用罗盘仪测定导线起始边的磁方位角，并假定起始点的坐标作为起算数据。

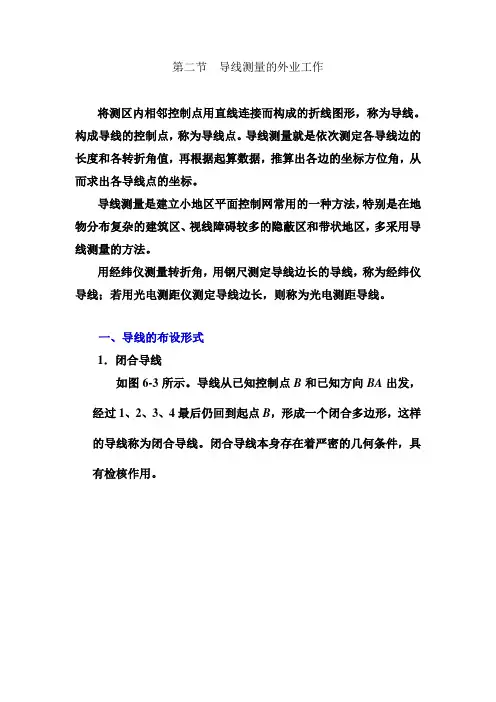

第二节导线测量的外业工作将测区内相邻控制点用直线连接而构成的折线图形，称为导线。
构成导线的控制点，称为导线点。
导线测量就是依次测定各导线边的长度和各转折角值，再根据起算数据，推算出各边的坐标方位角，从而求出各导线点的坐标。
导线测量是建立小地区平面控制网常用的一种方法，特别是在地物分布复杂的建筑区、视线障碍较多的隐蔽区和带状地区，多采用导线测量的方法。
用经纬仪测量转折角，用钢尺测定导线边长的导线，称为经纬仪导线；若用光电测距仪测定导线边长，则称为光电测距导线。
一、导线的布设形式1．闭合导线如图6-3所示。
导线从已知控制点B和已知方向BA出发，经过1、2、3、4最后仍回到起点B，形成一个闭合多边形，这样的导线称为闭合导线。
闭合导线本身存在着严密的几何条件，具有检核作用。
图6-3 闭合导线2．附合导线如图6-4所示，导线从已知控制点B和已知方向BA出发，经过1、2、3点，最后附合到另一已知点C和已知方向CD上，这样的导线称为附合导线。
这种布设形式，具有检核观测成果的作用。
图6-4附合导线3．支导线支导线是由一已知点和已知方向出发，既不附合到另一已知点，又不回到原起始点的导线，称为支导线。
如图6-5，B为已知控制点，αBA为已知方向，1、2为支导线点。
B 2图6-5支导线二、导线测量的等级与技术要求表6-3 经纬仪导线的主要技术要求表6-4 光电测距导线的主要技术要求三、图根导线测量的外业工作1．踏勘选点在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：（1）相邻点间应相互通视良好，地势平坦，便于测角和量距。
（2）点位应选在土质坚实，便于安置仪器和保存标志的地方。
（3）导线点应选在视野开阔的地方，便于碎部测量（4）导线边长应大致相等，其平均边长应符合表6-3所示。
全站仪导线测量实验报告实验3 认识全站仪及全站仪导线测量实验三认识全站仪及全站仪导线测量一、实验目的与要求1、了解全站仪的性能及主要部件的名称和作用;2、了解全站仪的基本操作方法;3、掌握全站仪导线测量的方法与步骤。
二、实验仪器与器材1、全站仪与三角架1套;2、对中杆1个，照准标志1个;3、记录夹一个、记录纸若干;(以上仪器到工科楼C座C255领取)4、自备:铅笔、计算器。
三、实验方法与步骤在熟悉全站仪的基础上，每组观测一条4边闭合导线如右图所示。
(要求:选择边长在20m到50m之间)A点坐标为A(500.000m，500.000m)，A、B边的坐标方位角为0?; A点海拔高为10.17m。
1、全站仪的安置(对中、整平的步骤自填～)，量取仪器高和目标高2、按测回法观测水平角:(步骤自填～)每个水平角观测2测回，每人至少有1测回的观测; 步骤自填～) D3、竖直角观测:每个竖直角观测1测回，每人至少有1个竖直角的观测;4、水平边长观测:(盘左、盘右观测取中数)每条边观测1测回，每人至少有1条边的观测;每条边最终边长为往、返观测平均值。
5、导线计算:按导线计算表计算各点坐标;高差(三角高程法计算)取往、返观测的平均值，按高程误差配赋表计算各点高程(步骤自填～)。
四、实验总结与心得实验结果总结、发现问题及解决办法、收获等。
五、注意事项1、用铅笔记录，坚决杜绝用橡皮涂改数据，不允许打草稿;2、应尽量照准目标的下部;3、观测过程中，若发现气泡偏移超过1格时，应重新整平仪器并重新观测该测回;4、一测回测完并合格后再进行侠义测回，测回间要重新配置度盘;5、若发现仪器功能异常，应及时向实验教师或实验室工作人员报告，不得擅自拆卸仪器;6、爱护仪器，严格按操作规程操作，观测者不得离开仪器半米远(特殊情况下请人代看仪器)，不得在仪器附近打闹，以免发生摔仪器事件;7、实验报告必须用实验报告纸书写，且必须认真、独立完成，以确保实验顺利进行。
日期： 2009 年 3 月 15 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 15 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 16 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 16 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 17 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 18 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 19 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 20 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 21 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 21 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 22 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 22 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 23 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 24 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S
日期： 2009 年 3 月 25 日 天气： 晴 仪器型号： TC802 组号：S。
