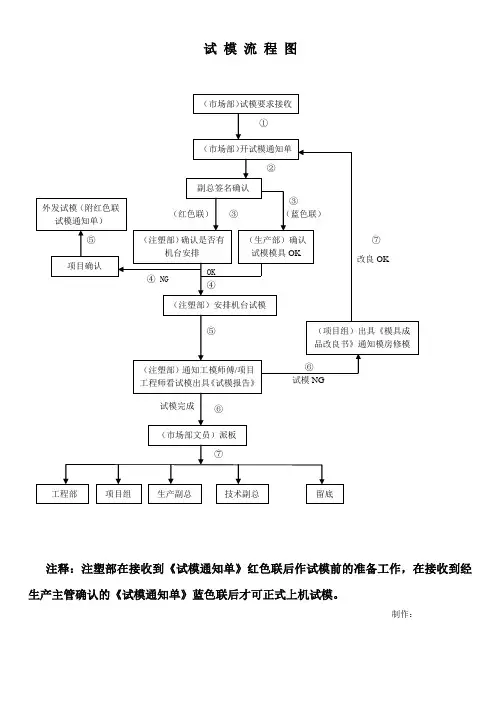

试模流程图注释：注塑部在接收到《试模通知单》红色联后作试模前的准备工作，在接收到经生产主管确认的《试模通知单》蓝色联后才可正式上机试模。
制作：试模操作程序生产前对模具采取新模具试运作，具体操作如下：试模主要分四部分：（1）试模前模具的检查（2）试模前的准备工作和调试（3）试模时的注意事项（4）试模后模具的检收一、试模前模具的检查模具做好后，需要对模具进行试模前的检查，以发现模具设计和制造中的问题，以便及时纠正，其具体步骤如下：（1）注塑模的外观检查1．成型零件、浇注系统等与熔料接触的表面应光滑、平整、无塌坑、伤痕等缺陷。
2．模具的闭合行程，安装于机器的各配合部位尺寸、脱模方式、开模距离、模具工件要求等应符合设备的相关条件。
3．模具上应有生产号和合模标志，各种接头、阀门、附件、备件应齐全。
4．各滑动零件的配合间隙应符合要求，起止位置定位正确，镶件紧固应紧固牢靠。
5．对于注塑腐蚀性较强的注塑模，其模具型腔的表面应镀铬和防腐处理。
6．模具的外观部分不应当有锐角，大、中型模具应有起吊用的吊孔、吊环。
7．互相接触的承压零件，应有合理的承压面积和承压方式，避免直接承受挤压。
8．模具的稳定性良好，有足够强度，工作时应受力匀衡，行动平稳。
（2）模具的空运转检查模具安装好后，必须经过空运转检查，经便进一步发现问题，进而解决问题。
1．将模具缓缓合拢，合模后各结合面均应接触紧密，不得出现间隙。
2．开模时顶出脱模机构应保证顺利脱模，以便取出塑件和浇注系统废料。
3．活动型芯，顶出及导向部分等运动时应滑动平稳、灵活、动作协调可靠。
4．检查各锁紧机构、应能可靠、稳妥地锁紧，各紧固件不得有任何松动现象。
5．各气动、液动控制系统动作正确，不泄漏、不产生过大振动，各阀门工作正常。
6．冷却系统的水路应畅通，不漏水，各种控制阀门控制正常。
二，试模前的准备工作及调试试模是为了检查模具制作的质量好坏，能否生产出合格产品来。
1．试模前，应检查所用原料是否符合要求，不符合要求的应进行处理或更换；欲试之原料先行干燥，ＰＥ、ＰＰ、ＰＯＭ不需干燥其余均要，利用新料试才标准。
