一、实训题目: 自动售货机控制实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉传输带控制系统的原理及要求实训设备：PLC设备器实训内容:1、分析工艺过程，明确控制要求控制要求：自动售货机在投入硬币后能自动完成售货、找零等工作，具体要求如下：1、可投入1，5或10元硬币（这里的硬币是一种假定的情况）；2、自动售货机可售两种饮料，汽水12元，咖啡15元；3、当投入的硬币总值等于或超过12元时，汽水按扭指示灯亮；当投入的硬币总值等于或超过15元时，汽水和咖啡指示灯都亮；4、当汽水指示灯亮时，按汽水按扭，则售货机排出汽水；5、当咖啡指示灯亮时，按咖啡按扭，则售货机排出咖啡；6、当投入的硬币总值超过所选饮料钱数时，计算出余额并以一元硬币退还给买主。

图1自动售货机控制2、统计I/O点数并选择PLC型号输入:1元硬币按钮一个, 5元硬币按钮一个, 10元硬币一个，饮料按钮一个，咖啡按钮一个，退币按钮一个。

输出:饮料显示灯一个，咖啡显示灯一个，出饮料显示灯一个，出咖啡显示灯一个，退币显示灯一个。

PLC的型号:输入一共有5个，考虑到留有15％～20％的余量即5×（1＋15％）＝5.75取整数6，所以共需6个输入点。

输出共有4个，4×（1＋15％）＝4.6取整数5，所以共需5个输出点。

可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。

3、I/O分配4、PLC控制程序设计及分析实现功能：按下按扭00000每按一次，加法计数器ADD加1，相当于顾客投币一元钱。

实现功能：按下按扭00001每按一次，加法计数器ADD加5，相当于顾客投币五元钱。

实现功能：按下按扭00002每按一次，加法计数器ADD加10，相当于顾客投币十元钱。

实现功能：给比较继电器CMP持续供电，CMP的比较值为12，相当于产品汽水12元。

实现功能：当加法计数器大于或者等于12的时候接通电源，使中间继电器20000带电，并形成自锁。

当小于12的时候接通变成段开，使中间继电器20000掉电。

00011为断电开关。

01004、01005为购买产品和退币按扭，形成互锁。

实现功能：给比较继电器CMP持续供电，CMP的比较值为15，相当于产品咖啡15元。

实现功能：当加法计数器大于或者等于15的时候接通电源，使中间继电器20001带电，并形成自锁。

当小于15的时候接通变成段开，使中间继电器20001掉电。

00011为断电开关。

01004、01005为购买和退币按扭，形成互锁。

实现功能：按扭00003为购买汽水按扭，当按下00003时，减法计数器SUB减12。

实现功能：按扭00004为购买咖啡按扭，当按下00004时，减法计数器SUB减15。

实现功能：按扭00005为退币按扭，当按下00005，计数器CNT000开始以1秒的脉冲计数，所计的数为顾客退币所得到的钱。

TIM001为延迟计时器，退币指示灯与CNT000不一直有1S的延迟，所以在按下00005时1S后接通中间继电器20005。

实现功能：当整个系统接通电源时，按扭00000、00001、00002、00003、00004带电，使00005退币按扭为无用按扭。

实现功能：当TIM001计时器1S后开始供电，供电后25502发出1S的脉冲提供给CNT000，当按下按扭CNT000、00004、00000、00001、00002、00003、00005时，此时为购买过程，CNT000归0。

实现功能：当20000接通时灯01002点亮，汽水购买指示灯，点亮时为可以购买汽水。

实现功能：当20001接通时灯01003点亮，咖啡购买指示灯，点亮时为可以购买咖啡。

实现功能：当01002接通时，按下00003后灯01004点亮，此灯为汽水出货指示灯。

实现功能：当01003接通时，按下00004后灯01005点亮，此灯为咖啡出货指示灯。

实现功能：当中间继电器20005接通时，灯01006每1S闪亮一次，此灯为退币指示等，01006闪烁次数为找回的钱数，闪烁1次为1元。

二、总程序说明：00000,00001,00002代表1元,5元,10元。

当按下00000,00001或00002时累加器@ADD开始将1,5或10与DM0相加并将最后的结果放如DM0中并将DM0送入比较器CMP与12,15分别进行比较,若DM0大于或等于12,中间继电器20000闭合灯01002亮表示可以买汽水,同理若DM0大于或等于15,等01003亮表示可以买咖啡,同时灯01002也亮,同时DM0也送入减法器@SUB中。

当按下00003,00004或同时按时DM0分别与12,15相减并将结果放在DM0中切将DM0送入计数器CNT000中,此时表示你买了咖啡或汽水或俩者都买了。

25502以1S脉冲形式送入计数器CNT000,计数器开始计数,此时表示以1元的形式找钱,当计数完成时计数器CNT000所对应的CNT000常开触点闭合,DM0清0,当在按下00000.00001,00002时重复上面的步骤。

一、实训题目: 喷泉控制系统实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉传输带控制系统的原理及要求实训设备：PLC设备器实训内容:1、分析工艺过程，明确控制要求控制要求：（1）喷泉有A、B、C3组喷头；（2）按动开始按钮后，A组先喷，10s后停，然后B组和C组同时喷；（3） B和C喷10s后B停，再10s后C停；（4） A、B又喷，5s后，C也喷，持续10s后全部停；（5）再5s后重复上（2）～（4）步；（6）按动停止按钮后，A、B、C3组喷头全部停止。

其中A组喷头为内层的，B组喷头为内二层的，C组喷头为最外层的图2喷泉喷头示意图2、统计I/O点数并选择PLC型号输入:系统启动按钮一个, 系统停止按钮一个输出:A,B,C三组喷泉PLC的型号:输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。

输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。

可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。

3、I/O分配4、PLC控制程序设计及分析实现功能：当按下00000系统启动按钮,中间继电器20000得电并自锁,系统处于等待状态并一直保持。

按下00001停止按钮系统的运行停止。

实现功能：在程序运行时中间继电器20000为on，中间继电器20002带电，当中间继电器20001和定时器TIM000同时带电时20001得电并自锁，当定时器TIM000定时10s后，中间继电器20001掉电。

TIM006为循环。

实现功能：当定时器TIM000带电时，中间继电器20003带电并自锁，中间继电器20002和20003同时带电，同时定时器TIM001和TIM002开始计时，定时10s后，定时器TIM001掉电中间继电器20002也掉电，开始定时20s后，定时器TIM002掉电中间继电器20003也掉电。

实现功能：当定时器TIM002带电时，中间继电器20006带电，中间继电器20007带电并自锁，同时定时器TIM003和定时器TIM004开始定时 5s后掉电，中间继电器20006和20007也掉电。

实现功能：当定时器TIM004带电时，中间继电器20008得电自锁并定时10s，定时器TIM004掉电，中间继电器20008掉电。

实现功能：当定时器TIM002带电时，中间继电器20009得电自锁并定时5s后，定时器TIM006掉电，中间继电器20009掉电。

实现功能：当中间继电器20001、20006、20008其中任一个带电时01002指示灯亮，实现A组喷泉工作。

实现功能：当中间继电器20002、20007、20008其中任一个带电时01003指示灯亮，实现B组喷泉工作。

实现功能：当中间继电器20003、20008其中任一个带电时01004指示灯亮，实现C组喷泉工作二、总程序说明：本程序用01002指示灯代表A组喷泉，当01002灯亮时则表示A组喷泉工作，01003指示灯代表B组喷泉，当01003灯亮时则表示B组喷泉工作，01004指示灯代表C组喷泉，当01004灯亮时则表示C组喷泉工作，开关00000为开始开关，00001为停止开关。

当按下00000开关时系统开始工作，A组先喷，灯01002亮，10S后停，然后B组和C组同时喷，01003、01004同时亮，10s后B停，灯01003灭，再10s后C停，灯01004灭，A、B又喷，灯01002、01003同时亮，5s后，C 也喷，灯01004亮，持续10s后全部停，再5s后，实现循环，按下00001后程序停止。

一、实训题目: 单按钮双路单、双通控制实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉传输带控制系统的原理及要求实训设备：PLC设备器实训内容:1、分析工艺过程，明确控制要求控制要求：使用一个按钮控制两盏灯，第一次按下时两盏灯都亮；第二次按下时第一盏灯亮，第二盏灯灭；第三次按下时第一盏灯灭，第二盏灯亮；第四次按下时两盏灯都灭。

2、统计I/O点数并选择PLC型号输入:系统启动按钮一个输出:两盏灯01002，01003PLC的型号:输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。

输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。

可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。

3、4、PLC控制程序设计及分析实现功能：当按下00000系统启动按钮第一下时，计数器CNT000的当前值就减1，当在计数过程中或在计满数以后，计数器有CNT003复位并停止计数。

实现功能：当按下00000系统启动按钮第二下时，计数器CNT001的当前值就减1，当在计数过程中或在计满数以后，计数器有CNT003复位并停止计数。

实现功能：当按下00000系统启动按钮第三下时，计数器CNT002当前值就减1，当在计数过程中或在计满数以后，计数器有CNT003复位并停止计数。

实现功能：当按下00000系统启动按钮第四下时，计数器CNT003的当前值就减1，当在计数过程中或在计满数以后，计数器有CNT003复位并停止计数。

合集下载

PLC实训1

PLC实训1


3. 允许输入端(EN)、允许输出端(ENO)
允许输入端（EN）必须存在“能流”（EN=1） ，才能执行该功能框的功能 。
*如果（EN）存在“能流”，且功能框准确无误地执行了其 功能，那么允许输出端（ENO）将把“能流”传到下一个 功能框的元件。（即ENO=1，实现级联） *如果执行过程中存在错误，那么“能流”就在出现错误的 功能框终止，即ENO=0。
S7-200 CPU输入、输出的操作
I/O映像区实际上就是外部输入输出设备状态的映像区，PLC 通过I/O映像区的各个位与外部物理设备建立联系。I/O映像区 每个位都可以映像输入、输出模块上的对应端子状态。
3. 辅助继电器(M)
• 辅助继电器（M）的地址格式为： • 位地址：M［字节地址］.［位地址］，如M0.2、 M12.7、M3.5等。 • 字节、字、双字地址：M［数据长度］［起始字 节地址］，如MB11、MW23、MD26。 • CPU226模块辅助继电器的有效地址范围为：M（ 0.0～31.7）；MB（0～31）；MW（0～30）； MD（0～28）。
• 其地址格式为： • 位地址：L［字节地址］.［位地址］，如L0.0、 L50.4。 • 字节、字、双字：L［数据长度］［起始字节地址 ］，如LB33、LW44、LD55。
• CPU226模块局部存储器的有效地址范围为：L（ 0.0～63.7）；LB（0～63）；LW（0～62）；LD （0～60）。
7. 特殊继电器（SM）
■特殊内部线圈（Special Memory）
■用户程序与系统程序之间的界面 ■提供特殊的控制功能及系统信息
■用户通知系统特殊要求
包括只读区域，只能用其触点；如SM0.0
可读写区，用于特殊控制功能 ，
PLC实验实训指导书

PLC实验实训指导书

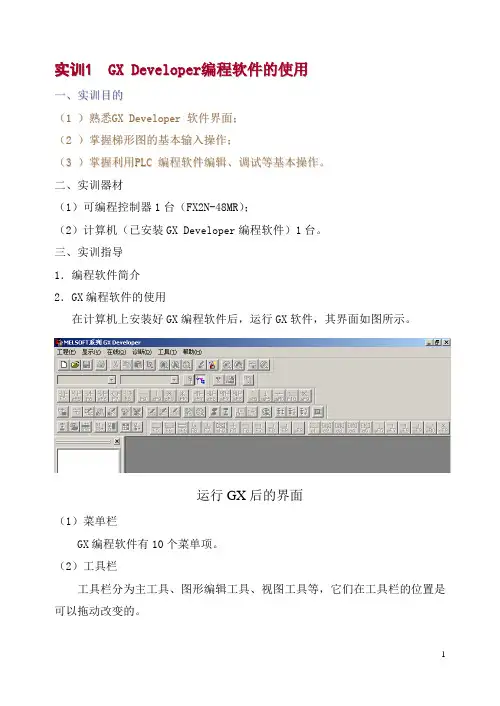

实训1G X D e v e l o p e r编程软件的使用一、实训目的（1）熟悉G X D e v e l o p e r软件界面；（2）掌握梯形图的基本输入操作；（3）掌握利用P L C编程软件编辑、调试等基本操作。
