生产车间区域规划图-by nemo

外箱加工
区
成品

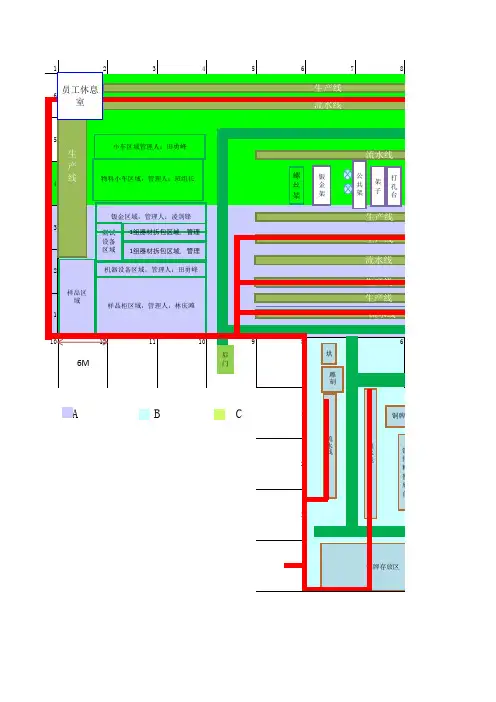

车间布局规划图
说明：
1、布局的原则：以物料的方向为导向，以物流距离最短为出发点，以生产安全为核心，以作业方便、高效为重点、以参观者的角度来审视进行布局。

2、仓库到钣金的主通道为3米宽，其它通道1.8-2米宽，全部用绿色漆，并标识为参观通道有箭头方向。

3、生产办公室放在二楼（计划、采购、品质）旁边设会客接待室。

4、二条生产流水线间的子流水线取消，确保参观通道安全通畅。

5、包装线1和2整体长度缩短到20米长（现30米）包装线2，之前的横线改为和线1一样为竖线。

6、圆桶产品的加工和贴标作业区高在生产流水线2线的旁边，直接上流水线。

7、总装所需的配件加工作业，全部集中到一个区。

发泡作业区
待制品周转区产品清理区
流水线1
物料区
门制做区
流水线2
自动抽真空
物料区配件放置
自动抽真空
雪种
检漏
电检
冲床
自动激光线
板料区
包装流水1线
雪种
检漏焊接配件加工区
圆桶贴标区
圆桶加工区
待制品周转区
剪板
圆桶加工区
待制品周转区
待制品周转区
待制品周转
区
待制品周转区
待制品周转区
测试品
绿化带
折弯机
周转车
周转车
折弯机折弯机碰焊机碰焊机内胆拼装
外箱拼装
内外拼装
流水线
待制品周转
区
待制品周转
区
待制品周转
区
激光机办公室
周转区
剪板
折弯机折弯机待检区
板料区
包装流水2线。

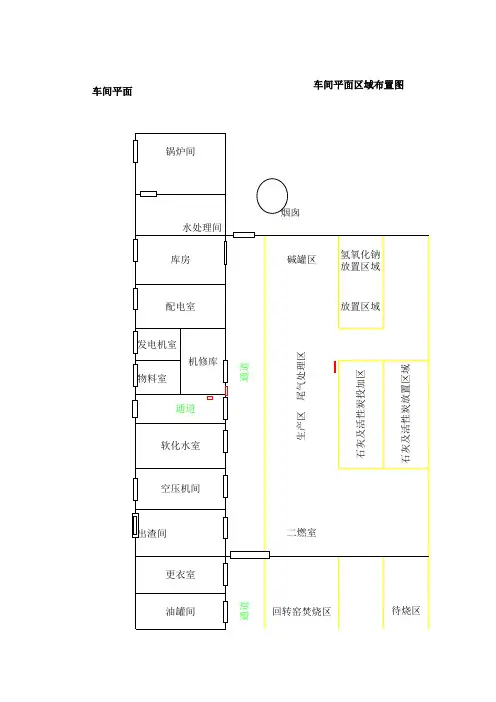

车间平面布置图大门大门配电间卫生间新车交车区待修车位空压机房储藏间配件仓库电工间员工休息室钣喷工具间机油间大修间大门消防安全通道机电储藏面积：长86.8米＊宽３６米事故车工位维修保养保养保养修复新车交车区维修维修油漆准事故车工位索赔件仓库技术部仓库烤漆房油漆抛光房保养维修布置图是建筑布置图的简明图形形式，用于显示建筑物，结构，设施，设备等的相对平面位置。

绘制布置图的常用方法是平面模型布置法。

根据布置对象的范围，布置图可分为工厂总体布置图，工厂布置图，车间布置图，设备布置图和地下网络布置图。

布局图一般是指平面的空间布局和布置，分为公共空间布局，室内平面布局，绿化平面布局等。

在工程中，布局图通常是指建筑布局的简洁图形形式方案，用于显示建筑物，构筑物，设施，设备等的相对平面位置。

画图方法通常，使用手工图或二维工程图软件来绘制平面图。

常用的CAD版本是cad2007，cad2010和cad2014。

在这里，2007是较早的CAD起草器最主要和最常用的版本。

2010是所有版本中最稳定的版本。

在现有CAD的基础上，CAD 2014与3DMAX更加兼容。

（常用：CAXA，众望CAD，天正CAD，AutoCAD）图纸布局计划的常用方法是平面模型布局方法和空间原理。

分类根据对象的范围，布局计划可以分为总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划。

，总体布局计划，总体布局计划，总体布局计划，总体布局计划，总体布局计划单一建筑物布局图，设备布局图和地下网络布局图等国内建筑法目前，国内建筑法对平面布置图的要求是通过增加四个外墙和颜色图来构成建筑物的布置图。

三要素1个比例2方向3图例和笔记参考计划的方向，比例和图例。

确定方向：通常，面对平面图，图的顶部是北，底部是南，左侧是西，右侧是东。

在带有指针的平面中，指向箭头的方向是北。

比例尺：地图上的距离小于地面上的距离的程度。
