华测GPS静态平差软件教学.

  • 格式：ppt
  • 大小：925.50 KB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

华测使用手册

华测使用手册

1．快速入门1.1 新建任务执行【开始】→【所有程序】→【华测静态处理专业版】→【主程序】→【COMPASS 静态处理专业版】，启动本软件图1 新建项目选择【文件】→【新建项目】进入项目设置窗口。

选择 GPS观测数据所在目录作为项目文件存放的路径，右上方的输入新项目名自动取文件夹名（可更改），选择坐标系如“北京－54”，新项目路径中显示的是现有项目路径，创建完成新项目的创建工作。

图2 任务设置系统将在数据文件所在目录下创建如“Res”,“Mov”,“Rinex”等目录，存放解算结果文件，以及空白的项目：图3 空白项目1.2 导入数据图4 导入数据项目建完后，需要加载 GPS 数据观测文件。

选择【文件】→【导入】，在弹出的对话框中选择需要加载的数据类型，确定进入文件选择对话框：图5 选择 HCN 数据选择 *.HCN 文件（可同时按“CTRL”或“SHIFT”键进行多选），单击打开，将数据文件导入。

图6 录入数据后的窗口当数据加载完成后，系统会显示所有的 GPS 基线向量，各条基线的相关信息暂时为空。

同时，综合网图会显示整个 GPS 网的情况。

1.3 处理基线图7 处理全部基线单击【静态基线】→【处理全部基线】，系统将采用默认的基线处理设置，处理所有的基线向量。

图8 基线处理过程处理过程中，显示整个基线处理过程的进度。

从中也可以看出每条基线的处理情况。

图9 基线解算后的结果基线解算的时间由基线的数目、基线观测时间的长短、基线处理设置的情况，以及计算机的速度决定。

处理全部基线向量后，基线列表窗口中会列出所有基线解的情况，网图中原来未解算的基线也由原来的浅色改变为深色。

1.4 平差前的设置在基线处理完成后，需要对基线处理成果进行检核。

由于本章为快速入门，所以我们假定所有参与解算的基线都合格，通常情况下，如观测条件良好，也确实一次就能成功处理所有的基线。

基线解算合格后，还需要根据基线的同步观测情况剔除部分基线，在这里我们也不作介绍。

华测GPS设置方法

华测GPS设置方法

深圳 CORS设置方法（CORS基站为双星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入10.1.1.8，端口2101，APN接入点名称输入SZGTZY.GD，移动服务商号码:*99***1#，点击更新或者应用；点击CORS，拨号协议选择自主TCP，登录模式选择手动，然后点击全部更新，等进度条走完，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成(注：如果需要CORS自动登录的话需要在HCGPRSCE软件中，登录方式选择自动，然后选择差分格式，一般选RTCM3.X,对应源列表输入RTCM31)深圳CORS源列表及差分格式对应源列表差分格式CMR CMRRTCM31 RTCM3.XRTCM23 RTCM2.X广东省国土厅 CORS设置方法（CORS基站为单星）蓝牙连接好移动站，退出rtkce软件，打开hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择CMR，点击应用，然后退出软件，打开hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择TCP，模式选择移动站，服务器ip输入59.41.181.34，端口2101，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站id输入基站底部的6位数的仪器s/n 号，点击更新或者应用，关闭软件，打开Rtkce软件，点击仪器，接收机复位，把移动站重启！移动站设置完成1+1基站设置方法蓝牙连接好基准站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动基站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择基站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把基站重启！基站设置完成1+1移动站设置方法蓝牙连接好移动站，退出Rtkce软件，打开Hcgpsset软件，选择用蓝牙，打开端口，接收机工作模式改为自启动移动站，端口选择port2+gprs/cdma，自启动发送格式选择RTCM3.0，点击应用，然后退出软件，打开Hcgprsce，使用蓝牙，先去掉再勾上，等进度条走完，出来仪器编号后，工作模式选择gprs模式，点击设置工作模式，等待进度条走完，再点击屏幕上方的gprs选项，通讯协议选择udp一对多，模式选择移动站，服务器ip输入211.144.120.97，端口9902，APN接入点名称输入CMNET，移动服务商号码:*99***1#，基站ID 输入及基站底下的S/N号（如果S/N号看不清了，可以蓝牙搜索下，找到一个不同于移动站编号的一个6位数的仪器号，就是基站编号），点击更新或者应用，关闭软件，打开rtkce软件，点击仪器，接收机复位，然后蓝牙连接好移动站，把移动站重启！移动站设置完成蓝牙连接方法手簿类型为华测HCE100，HCE102，HCE200GPS开机，打开RTKCE软件，点击配置→手簿端口配置→连接方法选择蓝牙→点击屏幕左下方的配置→点击→眼睛图标开始搜索蓝牙→找到对应GPS仪器编号→选中→点击绑定→确定→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了手簿类型为LT400，LT400M,TrimbleGPS开机，点击开始菜单→设置→连接→蓝牙→添加新设备→点中对应仪器编号→点击右下角的下一步→输入连接密码1234→完成→点击COM端口→新建发送端口→选择对应仪器→选择COM8,COM9任一个都可以(有些可能是COM5,COM6,或者COM6,COM7)→下一步→完成→打开RTKCE软件→点击配置→手簿端口配置→连接方法选择蓝牙→选择好对应端口→确定→屏幕左下角或者屏幕右上方出现两个电池图标，说明手簿已经和GPS接收机连接上了华测服务器IP 端口211.144.120.97 9902222.44.183.12 9902210.14.66.58 9902一般都是用211 服务器，其他两个服务器也可以用。

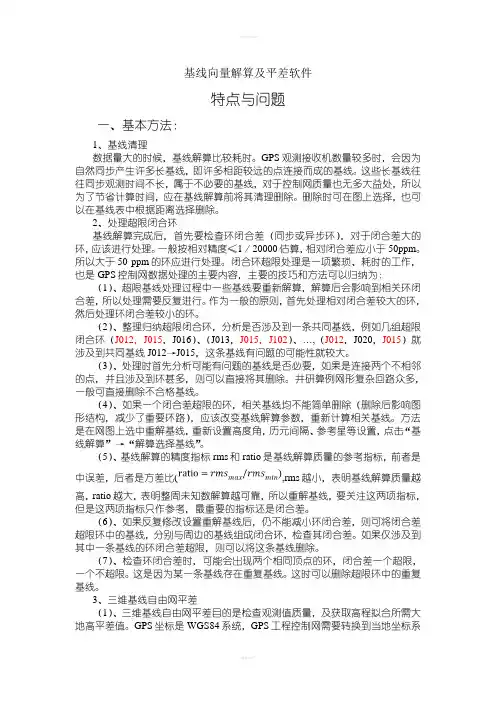

GPS基线向量解算及平差处理技巧

GPS基线向量解算及平差处理技巧

基线向量解算及平差软件特点与问题一、基本方法：1、基线清理数据量大的时候，基线解算比较耗时。

GPS观测接收机数量较多时，会因为自然同步产生许多长基线，即许多相距较远的点连接而成的基线。

这些长基线往往同步观测时间不长，属于不必要的基线，对于控制网质量也无多大益处，所以为了节省计算时间，应在基线解算前将其清理删除。

删除时可在图上选择，也可以在基线表中根据距离选择删除。

2、处理超限闭合环基线解算完成后，首先要检查环闭合差（同步或异步环），对于闭合差大的环，应该进行处理。

一般按相对精度≤1／20000估算，相对闭合差应小于50ppm。

所以大于50 ppm的环应进行处理。

闭合环超限处理是一项繁琐、耗时的工作，也是GPS控制网数据处理的主要内容，主要的技巧和方法可以归纳为：（1）、超限基线处理过程中一些基线要重新解算，解算后会影响到相关环闭合差，所以处理需要反复进行。

作为一般的原则，首先处理相对闭合差较大的环，然后处理环闭合差较小的环。

（2）、整理归纳超限闭合环，分析是否涉及到一条共同基线，例如几组超限闭合环（J012，J015，J016）、（J013，J015，J102）、…,（J012，J020，J015）就涉及到共同基线J012→J015，这条基线有问题的可能性就较大。

（3）、处理时首先分析可能有问题的基线是否必要，如果是连接两个不相邻的点，并且涉及到环甚多，则可以直接将其删除。

井研算例网形复杂回路众多，一般可直接删除不合格基线。

（4）、如果一个闭合差超限的环，相关基线均不能简单删除（删除后影响图形结构，减少了重要环路），应该改变基线解算参数，重新计算相关基线。

方法是在网图上选中重解基线，重新设置高度角，历元间隔、参考星等设置，点击“基线解算”→“解算选择基线”。

（5）、基线解算的精度指标rms和ratio是基线解算质量的参考指标，前者是中误差，后者是方差比(,rms越小，表明基线解算质量越高，ratio越大，表明整周未知数解算越可靠，所以重解基线，要关注这两项指标，但是这两项指标只作参考，最重要的指标还是闭合差。

华测GPS静态培训

华测GPS静态培训

C D E F G H
为了常规测量方法加密控制网或者作业，C、D、E级GPS网点应有1-2方向通视。
三、华测GPS的使用
• • • •
X20接收机的使用 X60接收机的使用 X90/ X91接收机的使用 数据的下载
三、华测GPS的使用
1.X20接收机的使用
X20开机便可记录静态数据， 无需切换，无需设置，简单方 便。

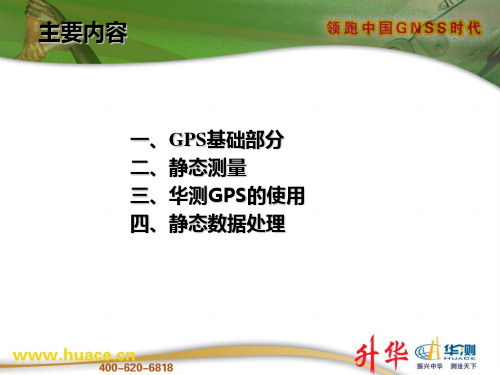

主要内容
一、GPS基础部分 二、静态测量 三、华测GPS的使用 四、静态数据处理
一、GPS基础部分
1. 2. 3. 4. 5. 6.
GPS的由来及特点 GPS的系统组成 GPS的定位原理 GPS的信号组成 GPS的误差来源 GPS的应用
一、GPS基础部分
1. GPS的由来及特点
美国国防部于1973年批准陆海空三军共同研制 新一代卫星导航系统，全称为“授时与测距导航系 统／全球定位系统”(Navigation Timing and Ranging /Global Positioning System)，简称为 “全球定位系统(GPS)”。整个计划耗时20年，投 资300亿美元，是继阿波罗登月、航天飞机之后的 第三大空间工程。
对流层延迟Байду номын сангаас

多路径效应

一、GPS基础部分
5. GPS的误差来源—与接收机硬件有关的
接收机钟差 天线相位中心的偏差与变化 天线的几何中心、平均相位中心 天线相位中心的偏差 天线相位中心的变化 应对方法 天线定向（相对定位） 模型改正 接收机通道间的延迟误差
一、GPS基础部分
一、GPS基础部分
2. GPS的系统组成
地面监控部分：
GPS的地面监控部分主要由分布在全球的5个地面站所组成，其中包 括卫星监测站、主控站和注入站。

华测GPS静态使用手册-63页word资料

华测GPS静态使用手册-63页word资料

华测GPS静态使用手册北京华测伟业科技有限公司2019年2月华测GPS静态使用手册北京华测伟业科技有限公司地址：北京市海淀区中关村东路89号恒兴大厦10F邮编：100080电话：010-*******网址：huacenav目录第1章接收机硬件介绍 (1)1.1 使用与保护 (1)1.2 X20接收机组成 (1)1.2.1 数据接口 (1)1.2.2 电池的装卸 (1)1.2.3 X20指示灯 (1)1.3 X20采集静态数据 (2)1.3.1 野外采集 (2)1.3.2 下载数据 (2)1.3.3 接收机设置 (3)1.3.4 数据存储 (4)1.3.5 X20的其他说明 (4)第2章软件的安装与卸载 (5)2.1 关于华测GPS数据处理软件 (5)2.1.1 华测GPS数据处理软件简介 (5)2.2 软件安装 (5)2.3 软件的卸载 (6)第3章快速入门 (8)3.1 静态GPS数据处理 (8)3.1.1 新建任务 (8)3.1.2 导入数据 (9)3.1.3 处理基线 (9)3.1.4 平差前的设置 (10)3.1.5 进行网平差 (11)3.1.6 成果输出 (11)第4章运行主程序 (12)4.1 COMPASS主程序 (12)4.2 菜单和工具条 (13)4.2.1 菜单 (13)4.2.2 网图 (14)4.2.3 树形视图的操作 (16)第5章项目管理 (17)5.1 建立坐标系及坐标系管理 (17)5.2 创建一个新的项目 (17)5.3 观测数据 (18)5.3.1 观测文件名 (18)5.3.2 观测文件的属性 (19)5.3.3 观测数据的删除 (20)5.3.4 将观测数据转换成RINEX 2.0格式 (21)5.4 观测站点 (21)第6章静态基线处理 (22)6.1 基线处理的设置 (22)6.1.1 常用设置 (23)6.1.3 对流层、电离层设置 (24)6.1.4 高级设置 (24)6.2 基线处理过程 (24)6.2.1 外业输入数据的检查与修改 (25)6.2.2 导入观测数据 (25)6.2.3 基线处理 (25)6.3 基线处理结果分析 (26)6.3.1 基线质量控制 (26)6.3.2 闭合环路检验 (29)6.4 各种影响因素的判别 (30)6.4.1 影响因素 (30)6.4.2 影响GPS 基线解算结果因素的判别 (31)6.4.3 基线差的应对措施 (31)6.4.4 基线精化处理的有力工具-残差图 (32)第7章网平差 (33)7.1 网平差的功能、步骤 (33)7.1.1 网平差的前期准备工作 (33)7.1.2 网平差的设置 (33)7.2 网平差的运行 (34)7.2.1 基线向量网的连通检验 (34)7.2.2 自由网平差 (35)7.2.3 三维约束平差 (35)7.2.4 二维约束平差 (35)7.2.5 水准高程拟合 (36)7.3 网平差结果的检验 (36)7.3.1 GPS网的数理统计检验 (36)第8章成果导出 (40)8.1 静态基线成果输出 (40)8.2 观测站点的导入与导出 (45)8.2.1 文本格式的详细成果 (45)8.2.2 文本格式的简明成果 (45)8.3 其它导出 (45)8.3.1 成果报告的输出 (45)8.3.2 网图的输出 (45)8.3.3 闭合差的输出 (46)8.3.4 DXF文件输出 (47)第9章布网原则 (48)9.1 基线向量处理条件设置原则 (48)9.1.1 选取适当的基线解算类型 (48)9.1.2 确定适当的基线解算条件 (49)9.2 外业成果质量检核标准 (50)9.2.1 同步观测边的检核 (50)9.2.2 重复基线边的检核 (50)9.2.3 异步观测环和同步观测环闭合差的检核 (50)9.3 平差条件、基线向量的选择 (51)9.3.1 选择适当的坐标系统 (51)9.3.2 给出符合精度要求的已知点 (51)9.4 平差成果质量检验 (53)9.4.1 精度要求 (53)9.4.2 检验平差成果 (53)第10章常见问题 (55)10.1 一般问题 (55)10.2 USB驱动的安装 (56)10.3 更新USB的驱动程序 (56)附录专业术语注释 (57)后记 (60)第1章接收机硬件介绍1.1 使用与保护华测X20/X60/X90接收机完全按美国军方标准设计，充分考虑了承受野外出现的各种恶劣情况。

静态数据下载说明书(X20)

静态数据下载说明书(X20)

华测GPS静态使用手册目录第1章接收机硬件介绍1.1 使用与保护华测X20/X60/X90接收机完全按美国军方标准设计，充分考虑了承受野外出现的各种恶劣情况。

但是，接收机本身却是高精度的电子仪器，使用时需要注意保护。

从附近无线电或雷达发射机发出的大功率信号可能会抑制接收机电路。

这虽然不损坏仪器，但却可能导致接收机出现不良的电性能。

因此，应避免在大功率雷达、电视或其它发射机附近的400米范围内使用此接收机。

小功率发射机（例如用于蜂窝电话和双工无线电的发射机）通常不会干扰X20/60/90接收机的工作。

X20/X60/X90三种接收机的各种指示灯含义与设置基本一致，以下以X20为例1.2 X20接收机组成图1. X20正视图1.2.1 数据接口X20主机只有一个接口，可以接外接电源，也可以连接电脑进行数据传输、固件升级等操作，或者同时接外接电源和数据传输等。

1.2.2 电池的装卸按住后盖，旋转旋钮使释放后盖，则后盖自动脱落，然后按着锂电池指示键装卸即可。

1.2.3 X20指示灯图2. X20面板示意图如图2所示，X20 GPS 接收机共有三个指示灯，从左到右分别定义为电源灯、数据灯和卫星灯。

这三个指示灯在如下几种工作模式下，表示的意思如下：1 、GPS 原始数据采集模式这是一种主要的工作模式，开机后电源灯先亮，随后数据灯和卫星灯同时亮然后交替闪烁数下，闪烁结束后则自动进入数据采集模式。

这时，如果接收机收到卫星信号，则卫星灯交替闪烁，每次交替闪烁中间有三秒的间隙。

每次闪烁的次数表示跟踪的卫星数。

如果每个间隔只闪烁一次，表示没有跟踪上卫星，或者，仅仅跟踪上一颗卫星。

如果根本没有闪烁，则表示接收机工作不正常，需要重新开机。

数据灯表示GPS 接收机正在存储原始数据。

闪烁一次表示存储一个历元。

每个历元的间隔可以通过文件下载软件（HcLoader.exe ）进行设置。

如果数据灯和卫星灯不闪烁，请查看HcLoader “设置”中的“原始数据输出”是否为“正常模式”，如若设置为“正常模式”后还不行，请重新进行固件升级。

华测静态培训


四、静态数据处理
6.网平差-网平差设置
如上图，在“网平差”——” 网平差设置“，根据具体情 况选择三维平差，二维平差，水准高程拟合，如果中央子午线需要 改，就在”重置中央子午线“，重新输入改正后的中央子午线，注 意度分秒要用”：“分开，比如106度30分就输成 106：30，其他的 如自由网平差，二维平差设置，高程拟合方案等都可以默认。
通过以上反复处理及检查，确认无误后，方可提交成果，提交 成果可以以成果报告（网页的形式），详细成果文本，简明成果文 本或者以DXF格式输出网图等等。
谢 谢 ！
投影高
椭球参数 名称
Bj54
长半轴
6378245 6378140
扁率298.3 298.257西安80中央子午 线
四、静态数据处理
3.数据的导入
项目建完后，开始加载GPS数据观测文件。选择“文件”－“导入”，compass 可以导入下图多种格式的数据
四、静态数据处理
4.数据检查-1
数据导入后，检查相应点的点名，仪器高，天线类型等等，对于有问题的数 据要及时更改
四、静态数据处理
5.基线的处理__方法三
对于各别基线如果怎么处理都不能大于3时，可以不让其参与基线处理及 网平差，具体操作是，右击基线——属性——把”参与基线处理及网平差”的 复选框勾掉。
四、静态数据处理
6.网平差-已知点的输入
在观测站点里：右击——属性，点击“已知点坐标”,选择“固定方式”， 如XY、XY
注：如果用不同的GPS接收机进行联测，就要单独修改天线类型，对于没有 的天线类型，在GPS天线管理器里，添加相应的天线类型，并输入相应的天线参 数，如相位中心高，天线半径等。
四、静态数据处理
4.数据检查-2

华测GNSS 静态培训精编课件

gps网相邻点的平均边长km2019720二静态测量2gps的精度等级2为了适应生产建设的需要有关部门制定了全球定位系统城市测量技术规程按城市或工程gps网中相邻点的平均距离和精度划分为二三四等和一二级在布网时可以逐级布网越级布网或布设同级全面网2019720二静态测量2gps的精度等级3根据公路及桥梁隧道等构造的特点及不同要求gps控制网分为一级二级三级四级共四个等级
2019/3/18
二、静态测量
4.静态控制网的布设 静态测量网的布设方式 1 点连式 2 边连式 3 混连式 4 星形网 5 6 导线网 环形网
3
1 2
4
5
6
2019/3/18
二、静态测量
1、点连式 观测作业方式： 相邻的同步图形间只通过一个公共点相连。这样，当有m台仪器共同作业时， 每观测一个时段，就可以测得m-1个新点，当这些仪器观测观测了s个时段后， 就可以测得1+s·(m-1)个点。 特点：
2019/3/18
三、华测GPS的使用
2、X90接收机的使用 ①电源健：按一秒即可开机，长按三秒即可关机 ②切换健：刚开机时，主机默认为RTK模式，如果做静态就要通过切换健进行切换： 常按住切换健，此时电台灯长亮，等电台灯不亮，即可松开表明已切换到静态 ③电池指示灯：长亮表示有电，如果不停的闪烁，表示电量不足 ④卫星指示灯：每隔5秒连闪几次，表示有几颗卫星 ⑤电台指示灯：做RTK时，电台指示灯会一秒闪烁一次 ⑥数据采集灯：每隔几秒闪一次，表示在纪录数据， 闪烁的间隔即是采样间隔
2019/3/18
三、华测GPS的使用
7、自动记录静态
2019/3/Biblioteka 8四、数据处理1、COMPASS静态处理软件
2、CGO静态处理软件

华测GPS静态平差软件教学


3网平差
3.1平差设置
平差设置主要是对网平差计算的设置，分为质量、参数与基线加权的一些设置。
3网平差
3.1平差设置
在“质量”设置页面中，可以对以下项进行设置：
1）不合格的基线是否要参与平差， 默认不合格的基线不参与平差 2）Tau检验的限差：固定误差与比例误差 3）Chi2-Square 检验：? 2 检验的置信度，即残差平方和除以单位权方差的概率
1项目属性
1.3控制网等级
控制网等级只针对中文版软件，目前支持《全球定位系统测量规范》 GB/T18314-2009 、 《卫星定位城市测量规范》 CJJ/T 73 —2010（只采用该规范中的 CORS等级要求） 、《卫星定位城市测量规范》 CJJ/T 8 —2011、 《公路勘测规范》 JTG C10 —2007。
1项目属性
1.3控制网等级
2回答：针对控制网等级中多遇到环闭合差（主要是同步环）超限的情况，在限差 的计算上是没有问题的， 《全球定位系统测量规范》 GB/T18314-2009 是比较严格 的，这并不是软件本身的事情，大多数测量单位都因等级要求过高而不愿意做静态 控制。但其中仪器的标称精度是用户可以人为指定的，也就是将仪器的固定误差与 比例误差放宽，即可增加环闭合差的通过率，但是如果网形确实很差，修改限差过 宽的话也是不符合实际的。如果不需要输出“不通过”的字样，可以在网平差报告 设置中将“控制网合格检验”选项去掉即可。
1项目属性
针对项目属性，需要注意以下几点： 1）项目基准、时间系统、单位和格式三项属性是即时生效的，即用户设置后可以 立即看到效果。并且单位和格式是与工程相关的，如果是打开了一个工程，则会使 用该工程中的单位与格式设置；如果是新建项目，则软件会使用最近一次的设置； 如果是软件第一次使用，则默认为米制国际单位、格式为 3位小数。 2）高级设置主要影响基线的形成、同名点的判定、同（异）步环的形成等，因此 必须是在数据导入之前设置好，如果是数据导入后再设置，则无效。 3）控制网等级设置在基线解算过程中生效，因此设置后必须重新解算基线才会更 新控制网等级的检验结果。

华测GPS静态平差软件教学


1项目属性
1.1项目基准
椭球转换目前支持三、七参数转换；平面转换支持四参数转换； 高程拟合中需要注意： 1选择参数模型拟合时，参数只在平差时生效，并且平差时要勾选高程拟合。此时 如果平差时选择的高程拟合算法与坐标系统中的一样，则采用坐标系统中的拟合系 数，否则平差时会根据实际数据进行计算求得拟合系数。
1项目属性
1.3控制网等级
控制网等级只针对中文版软件，目前支持《全球定位系统测量规范》 GB/T18314-2009、 《卫星定位城市测量规范》CJJ/T 73—2010（只采用该规范中的 CORS等级要求） 、《卫星定位城市测量规范》CJJ/T 8—2011、 《公路勘测规范》 JTG C10—2007。
基线弦长中误差 (a2(bd)2) 该规范中采用仪器的标称精度（a，b）
同步环闭合差 异步环闭合差
x
3 5
y
3 5
z
3 5
3 5
x 3 n y 3 n z 3 n 3 3n
重复基线较差
ds2 2
三维无约束平差基线分量改正数
VX 3 VY 3 VZ 3
约束平差基线分量改正数
dVX 2 dVY 2 dVZ 2
1项目属性
1.3控制网等级
1回答：软件界面上闭合环列表的结果与网平差报告中的控制网等级的结果是一致 的，但是与闭合环报告中的结果是不一样的。因为二者用的检验机制不同，闭合环 报告中的检验是利用了软件本身提供的闭合环检验指标来做的，可以人为修改。图 为闭合环报告设置，可以采用水平、垂直分量精度，也可以采用环相对闭合差。存 在两种检验并不矛盾，因为闭合环报告中的指标是作为一般性检验用，而控制网等 级是为中国用户专门定制的。两种指标都可以可选性的在报告中输出。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/
1项目属性
1.1项目基准
大地水准面模型的使用： 1）模型的范围要包含测量区域。 2）暂时只支持GGF格式的模型文件。 3）在坐标转换时会即时生效，而参数拟合系数则只在平差中使用，不参与一般的 坐标转换。
/
1项目属性
1.2“高级”参数设置
/
1项目属性
1.1项目基准
项目基准即工程所采用的坐标系统，一般在新建项目后需要根据实测数据的要求进 行选择与配置。
/
1项目属性
1.1项目基准
修改当前的坐标系统，则调出坐标系统的设置对话框。可以修改椭球、投 影、椭球转换、平面转换与高程拟合等参数。
/
1项目属性
1.3控制网等级
等级指标的计算原理：通过固定误差（a[mm]）、比例误差（b[ppm]）以及基
线长度（d[km]）来计算中误差 ，根据不同等级网的要求，分别计算出各项限差：
基线精度、重复基线较差、同（异）步环闭合差、最弱边相对中误差、（无）约束 平差后基线改正数的限差等。以《全球定位系统测量规范》GB/T18314-2009为例， 对应的计算公式为：
1项目属性
1.3控制网等级
控制网等级只针对中文版软件，目前支持《全球定位系统测量规范》 GB/T18314-2009、 《卫星定位城市测量规范》CJJ/T 73—2010（只采用该规范中的 CORS等级要求） 、《卫星定位城市测量规范》CJJ/T 8—2011、 《公路勘测规范》 JTG C10—2007。
CGOV1.0.1 For 技术部
上海华测导航技术有限公司软件部 2013-11-25
振兴中华 测绘天下

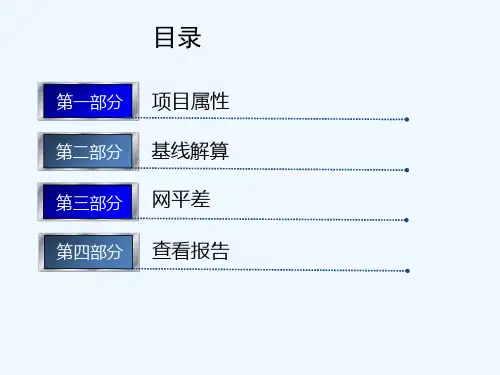

目录
第一部分 项目属性 第二部分 基线解算 第三部分 网平差 CGO软件，新建项目，确定好项目名称后，会出现项目属性对话框
•静态（动态）基线最小观测时长：两个测站共同观测时间至少满足该值，才能形 成基线 •基线最大长度：基线长度超过该值，则不形成基线 •点位距离阈值：两个测站间的距离小于该值，则认为是同一个测站 •最小同步时长：闭合环的每条边的共同观测时段不小于该值，则认为是同步环， 否则是异步环。
/
基线弦长中误差 (a2 (bd)2 ) 该规范中采用仪器的标称精度（a，b）
同步环闭合差
x
3 5
y
3 5
z
3 5
3 5
异步环闭合差
x 3 n y 3 n z 3 n 3 3n
重复基线较差
ds 2 2
三维无约束平差基线分量改正数
VX 3 VY 3 VZ 3
约束平差基线分量改正数
2 UTM投影：此时中央子午线不可手动编辑，只能通过带号的下拉框来指定。但所 选定的带号并不会对投影算法生效，除非选择“作为邻带使用”为“是”。此时的 带号则作为输入量，投影后的坐标即为该带号下的坐标，但是要求数据区确实属于 指定的带号，否则投影算法会抛出异常提示经度越界。原因是底层投影时，带号是 根据数据点的位置直接计算的，不需要人为指定。如果数据处于两个相邻带之间， 则可以选择带号为邻带的带号。例如：一个点即可以在30带投影，又可以在31带 上投影，则需要明确指定带号为30或31，同时选中“作为临带使用”为“是”。 如不指定，则会采用计算的带号。
dVX 2 dVY 2 dVZ 2
该规范没有最弱边相对中误差这一项检验
/
1项目属性
1.3控制网等级
除了《全球定位系统测量规范》GB/T18314-2009外的其他规范，均提供了固定误差、 比例误差系数的指标参数，因此在选择其他的规范时，仪器误差是不可手动编辑的。 关于控制网等级指标的结果，经常会遇到如下问题： 1软件界面上闭合环列表的结果、网平差报告中的控制网等级的结果与闭合环报告 中的结果是不是一样？ 2控制网等级中的闭合环闭合差常有不通过的现象，如何解决？
/
1项目属性
1.1项目基准
在投影参数设置时需要注意如下： 1当需要输入投影高时（要求是大地高，即投影面距离椭球面的法向距离）。同时 需要指定平均纬度，即测量区域的平均纬度值，投影高与平均纬度是一起作用的。
/
1项目属性
1.1项目基准
/
1项目属性
1.1项目基准
椭球转换目前支持三、七参数转换；平面转换支持四参数转换； 高程拟合中需要注意： 1选择参数模型拟合时，参数只在平差时生效，并且平差时要勾选高程拟合。此时 如果平差时选择的高程拟合算法与坐标系统中的一样，则采用坐标系统中的拟合系 数，否则平差时会根据实际数据进行计算求得拟合系数。
/
1项目属性
1.3控制网等级
1回答：软件界面上闭合环列表的结果与网平差报告中的控制网等级的结果是一致 的，但是与闭合环报告中的结果是不一样的。因为二者用的检验机制不同，闭合环 报告中的检验是利用了软件本身提供的闭合环检验指标来做的，可以人为修改。图 为闭合环报告设置，可以采用水平、垂直分量精度，也可以采用环相对闭合差。存 在两种检验并不矛盾，因为闭合环报告中的指标是作为一般性检验用，而控制网等 级是为中国用户专门定制的。两种指标都可以可选性的在报告中输出。
/
1项目属性
1.3控制网等级
2回答：针对控制网等级中多遇到环闭合差（主要是同步环）超限的情况，在限差 的计算上是没有问题的， 《全球定位系统测量规范》GB/T18314-2009是比较严格 的，这并不是软件本身的事情，大多数测量单位都因等级要求过高而不愿意做静态 控制。但其中仪器的标称精度是用户可以人为指定的，也就是将仪器的固定误差与 比例误差放宽，即可增加环闭合差的通过率，但是如果网形确实很差，修改限差过 宽的话也是不符合实际的。如果不需要输出“不通过”的字样，可以在网平差报告 设置中将“控制网合格检验”选项去掉即可。
