QTZ80型塔式起重机基础设计施工方案

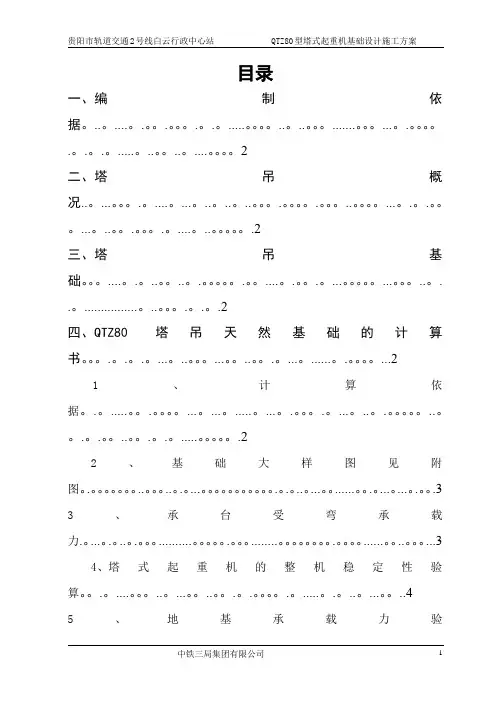

目录一、编制依据。

..。

....。

.。

.。

.。

.。

.....。

..。

..。

.......。

...。

.。

.。

.。

.。

.....。

..。

..。

....。

2二、塔吊概况..。

...。

.。

....。

...。

..。

..。

..。

.。

.。

..。

...。

.。

.。

...。

..。

.。

.。

....。

..。

.2三、塔吊基础。

....。

.。

..。

..。

.。

.。

....。

.。

.。

...。

...。

..。

. .。

................。

..。

.。

.。

.2四、QTZ80塔吊天然基础的计算书。

.。

.。

.。

...。

..。

...。

..。

.。

...。

......。

.。

(2)1、计算依据。

.。

.....。

.。

...。

...。

.....。

...。

.。

.。

...。

..。

.。

..。

.。

.。

..。

.。

.。

.....。

.22、基础大样图见附图。

.。

..。

..。

.。

...。

.。

.。

..。

...。

......。

.。

...。

...。

.。

.3 3、承台受弯承载力.。

...。

.。

..。

.。

..........。

.。

........。

.。

......。

..。

(3)4、塔式起重机的整机稳定性验算。

.。

....。

..。

...。

..。

.。

.。

.。

.....。

.。

..。

...。

..45、地基承载力验算...。

..。

.。

..。

.....。

.。

.......。

.。

..。

.....。

......。

..。

86、抗冲切验算..。

..。

..。

....。

..。

.。

.。

.。

.....。

.。

.。

..。

.。

.。

.。

..。

.。

..。

..。

9五、施工技术要求。

..。

...。

.。

....。

..。

..。

.。

.。

.....。

..。

..。

.。

.。

..。

.。

...。

.。

.9六、注意事项。

.。

....。

.....。

..。

.。

.。

.。

.....。

......。

..。

...。

.。

.。

.。

.。

. (10)一、编制依据1、地勘报告2、《QTZ80塔式起重机使用说明书》3、塔式起重机安全规程GB5144—94二、塔吊概况本工程主体结构施工时共设塔吊2台，布设位置和塔吊编号见平面布置图。

QTZ80型塔吊基础施工方案一、工程概况本工程均为27层的高层住宅，层高2.9m ，总高度85m 。

主体结构形式为剪力墙结构，一层地下室。

塔吊。

主要技术指标如下： 1、塔吊功率：； 2、塔吊臂长：55m ； 3、塔吊自重：；4、塔吊最大起重量：8t ；最大幅度起重量：；5、塔吊标准节尺寸：1.7m ×1.7m ×3.0m ；6、塔吊平衡配重：；7、塔吊最大独立高度：42.5m8、塔吊安装高度：约90m 。

其他技术参数祥见塔吊使用说明书。

本案塔吊基础尺寸为5600×5600×1350，基础埋深 1.5m ，基础上标高为-2.500m ，基础混凝土等级为C30。

采用桩基础作为塔吊及其承台基础的承重构件，桩为高强度预制管,其型号为PHC A400 80 10 10。

二、塔吊基础布置本案塔吊拟布置在10#西侧，具体详见《施工现场大型机械布置图》。

塔吊基础及其桩基定位具体祥见《QTZ80塔吊基础定位图》。

三、基础承台及桩基的设计验算本案桩基础采用四根静压预制管桩PHC A400 80 10 10，桩顶标高为-3.800m 。

基础承台尺寸为5600×5600×1350，混凝土强度等级为C30，基础承台上表面标高为-2.500m ，基础承台埋深为-1.5m 。

基础配筋拟采用Ⅱ级钢，直径选择25mm 。

具体验算过程如下： 1）参数信息塔吊型号:QT80,自重(包括压重)KN F 8311=,最大起重荷载KN F 802= ；塔吊倾覆力距m KN M ⋅=916,塔吊起重高度m H 90=,塔身宽度m B 7.1=； 混凝土强度:C30,钢筋级别:Ⅱ级,承台尺寸m m B L c c 6.56.5⨯=⨯桩直径,桩间距,承台厚度m H c 35.1=， 基础埋深m D 5.1=,保护层厚度:50mm 2）塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重) KN F 8311=2. 塔吊最大起重荷载KN F 802=作用于桩基承台顶面的竖向力KN F F F 1093)(2.121=+⨯= 塔吊的倾覆力矩m KN M .12829164.1=⨯= 3）矩形承台弯矩的计算 计算简图：图中x 轴的方向是随机变化的，设计计算时应按照倾覆力矩M 最不利方向进行验算。

目录一、工程概况................................................................. (2)二、编制依据................................................................. (2)三、QTZ80(ZJ6010)塔式起重机技术性能表 (3)四、塔吊基础布置................................................................. (4)五、抗台风要求................................................................. . (4)六、基础承台及桩基的设计验算................................................................. (5)（一）塔机属性................................................................. .. (5)（二）塔机荷载................................................................. .. (5)（三）桩顶作用效应计算................................................................. . (8)（四）桩承载力验算................................................................. (9)（五）承台计算................................................................. (12)（六）配筋示意图................................................................. .. (14)七、施工人员组织................................................................. . (15)八、施工机具、材料准备................................................................. (16)九、塔吊基础施工................................................................. .. (17)十、安全环保措施................................................................. .. (18)附：塔吊现场布置图QTZ80（ZJ6010)型塔吊基础施工方案一、工程概况1、工程名称：三门核电项目场外应急指挥实验室2、建设单位：三门核电有限公司3、勘察单位：郑州中核岩土工程有限公司4、设计单位：上海核工程研究设计院5、监理单位：北京四达贝克斯工程监理有限公司6、施工单位：华亿生态建设有限公司7、建筑高度：16.5m。

塔吊QTZ80施工方案施工准备在进行塔吊QTZ80的施工前，需要做好以下准备工作：1.确定施工计划和工期安排。

根据工程的具体要求制定详细的施工计划，合理安排工期，保证施工质量和进度。

2.检查塔吊QTZ80设备及相关配件。

对塔吊QTZ80设备进行全面检查，确保设备完好无损，各项功能正常。

3.安排施工人员。

根据施工计划和工程的特点合理安排施工人员，确保施工过程安全顺利。

4.搭建塔吊QTZ80。

根据设计要求和现场条件搭建塔吊QTZ80，并做好相关固定和调试工作。

施工流程塔吊QTZ80的施工流程主要包括以下几个环节：1.安装基础。

在施工现场进行基础的测量、定位和打桩工作，确保基础的牢固稳定。

2.搭建主臂。

根据设计要求安装主臂和配重块，并对其进行固定和调整。

3.安装变幅机构。

安装变幅机构并与主控台连接，确保变幅功能正常。

4.安装起升机构。

安装起升机构和起升驱动系统，对其进行测试和调试。

5.进行试运行。

在完成各项安装工作后进行塔吊QTZ80的试运行，检查设备的各项功能是否正常。

6.正式投入使用。

经过试运行合格后，塔吊QTZ80可以正式投入使用，并按照施工计划进行相应工作。

安全注意事项在塔吊QTZ80的施工过程中，需要特别注意以下安全事项：1.严格遵守安全操作规程，不得擅自更改设备设置和工作模式。

2.在操作过程中要注意设备周围人员的安全，确保施工现场的人员不受误伤。

3.进行日常检查和维护，定期对设备进行保养和维修，及时处理设备故障。

4.施工过程中注意天气变化和风力变化，必要时采取相应的安全措施。

结束语通过本文对塔吊QTZ80的施工方案进行详细介绍，相信读者已经对其施工流程和安全注意事项有了更加深入的了解。

在实际施工过程中，一定要严格按照相关规定和标准进行操作，确保施工质量和人员安全。

希望本文能对相关从业人员有所帮助，提高施工效率和安全水平。

QTZ80、QTZ40塔式起重机基础施工方案一、编制依据1、建筑地基基础工程施工质量验收规范GB50202-20022、建筑机械使用安全技术规程JGJ33-20013、QTZ80、QTZ40塔式起重机使用说明书4、本施工方案针对C6地块《麒麟启迪低碳智能产业园》工程施工图纸而编制。

5、根据江苏省岩土工程公司提供的C6地块编号2013088及2013090《岩土工程勘察报告》6、施工组织设计二．工程概况本标段位于南京市江宁区沧麒东路以南，天成路以西，钟学北路以北。

地下室面积约14900㎡，地上6栋建筑为1#楼26层、2#楼32层、3#楼30层、4#楼11层；5#和6#楼地上一层。

三、水文地质情况江苏省岩土工程公司提供的C6地块勘察报告，揭示土层地质构造情况由上至下分布如下表：四、塔机布置本工程项目所含单体六幢，地下室占地面积大，且施工工期紧。

为满足正常的施工需求，尽可能充分地合理使用垂直运输机械设备，提高工效，确保工程工期，本工程拟采用四台自升塔式起重机，其中三台QTZ80塔吊布设于1#、2#、3#楼，一台QTZ40塔吊布设于4#楼，塔吊平面布置详见施工现场群塔平面布置图。

五、塔吊基础设计构想1、塔吊基础埋深考虑塔吊基础不得与基础梁板相碰，决定布设于地下车库内的三台徐工集团QTZ80塔吊和一台徐工集团QTZ40塔吊基础均采用深埋法，土方开挖深度自地下车库基础筏板底标高以下250㎜为塔吊基础顶面标高(塔吊基础垫层顶面标高－8.3m)。

塔吊基础座落于第2－2层（淤泥质）粉质黏土层上，天然地基土承载力特征值不能满足塔吊基底所需地耐力的要求，现已经地基处理（塔吊基础下已经补桩），桩基承载力已满足QTZ40和QTZ80塔吊基础所要求的地耐力不小于200 kpa/㎡的要求。

2、土方开挖根据地勘报告中各土层性质及塔吊基础埋深情况，确定采用m=1：2自然放坡形式分层进行开挖，并在基底处一角设深集水坑，以利基槽排水。

QTZ80型塔式起重机安装施工方案一、编制依据：《建筑机械使用安全技术规程》JGJ33—2001《建筑施工检查标准》JGI59—99及上级的有关文件和标准；二、工程概况：三、塔机情况：四、汽车吊的确定及地址承载验算（附25T汽车吊额定起重表及起升高度曲线表）：4.1、从25吨汽车吊参数表中查出该车自重为28.27吨，加辅助工具为30吨。

4.2、当中心水平距（汽车吊与塔吊间）为8米，臂伸到31米时吊重量为5.3吨。

4.3、当中心水平距（汽车吊与塔吊间）为6米，臂伸到25.75米时吊重为7.5吨。

故此确定使用25吨汽车吊吊装该机完全满足要求，因为此时确定汽车吊置放位置与塔机基础中心距为6.5米，基塔初装高度仅为16.4米；本机最重部件仅为4.8吨。

4.4、汽车吊置放位置及地理验算：由于该塔机需装在建筑物的南面纵向13－14轴支付桩上，北为建筑物及临时施工道路和料场；此场地宽约50 米，长约110 米。

从该地试压测量数据证明每平方米承载压力为18吨。

验算：已知⑴地质承载力为18T/㎡；⑵汽车吊自重为30T；⑶塔机部件最大重量为4.8T；⑷25T汽车吊在工作时为4块1㎡的专用液压支腿触地。

计算：⑴此地承载力为：4×1㎡×18T＝72T⑵汽车吊在最大工作量时所需此地承载力为；30T+4.8T=34.8T⑶∵72T＞34.8T∴此地完全满足工作需要，无需其它辅助措施。

五、安装准备工作：5.1、检查基础表面平整度、地脚螺栓情况及砼强度是否达标。

5.2、对需安装的整机及各部件进行检查，特别是液压系统、金属结构、机构等。

5.3、塔机安装队（具备安装资格认可证）进场前，必须有专项安装施工方案，安装主要人员职责分工明确有安装单位有效资质证。

六、安装作业过程中的注意事项：6.1、塔机安装的基本规定：6.1.1、司机、安装工、起重工必须是劳动部门进行效核取得合格证者；严禁无证操作、安装维修塔机。

6.1.2、安装塔机的全过程必须有专人指挥，严禁无指挥操作。

QTZ80型塔式起重机安装施工方案一、编制依据本自升式塔式起重机安装施工组织设计是依据该塔机生产厂家中联重科技发展股份有限公司生产的QTZ80（TC5610－6）塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。

为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。

本方案其他未尽事宜，应遵循参照国家有关技术标准、安规执行。

(1) 根据QTZ80（TC6010-6）《塔吊使用说明书》的要求(2)《塔式起重机操作使用规程》JG/T100－1999(3)《塔式起重机安全规程》GB5144—2006(4)《建筑机械使用安全技术规程》JGJ33－2001二、设备及工程概况大兴·公园府邸3#楼由西安申丰房地产开发有限公司开发,陕西有色建设有限公司承建，监理单位为陕西恒瑞项目管理有限公司有限公司，工程地址位于西安市大兴东路8号。

塔吊型号：QTZ80（TC5610-6）最大起重量：6t 工作幅度：56m起重力矩：800KN·m 塔身宽度：1.6m最大起重量：6t 最小起重量：1t三、施工组织1、安装施工总指挥岗位职责：按施工组织方案负责人、机、物调配工作，对外协助工作，指挥施工人员按顺序施工，遵守安全技术操作规程，保证安全作业。

2、安全总负责人岗位职责：负责全部安装拆卸过程中的安全监控工作。

3、高空作业负责人岗位职责：听从指挥，并负责高空作业中的指挥协调、监督及安全工作。

4、地面工作负责人岗位职责：负责场地在工作中按安装顺序摆放，场地平整，道路畅通，无障碍物，提供各种可行的技术数据，并做好技术交底工作。

5、技术负责人岗位职责：负责塔吊装拆卸过程中技术工作及资料的管理，记录原始数据，提供各种安装数据，并做好技术交底工作。

6、作业人员岗位职责：听从指挥，遵守安全操作规程，严格按施工方案要求进行，分工协作，紧密配合，作业中严肃认真，集中精神，既要大胆，更要心细，确保安全按时完成任务。

QTZ80、QTZ160型塔吊基础施工方案1、编制依据1、无锡国信世家A地块工程《岩土工程勘查报告》2、无锡国信世家A地块工施工图及相关说明；3、QTZ80、QTZ160自升塔式起重机说明书；4、国家、江苏省相关施工规范、标准：《建筑地基基础设计规范》GB50007-2011《混凝土结构设计规范》GB50010-2010《建筑地基基础工程施工质量验收规范》GB50202—2002《工程测量规范》GB50026—2007《塔式起重机设计规范》（GB/T13752-92）《建筑结构荷载规范》（GB50009-2012）《建筑安全检查标准》（JGJ59-2011）《建筑桩基技术规范》（JGJ94-2008）《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009) 2、工程概况2.1、工程概况一、工程概况：1、工程名称：国信世家A地块工程2、建设单位：江苏省房地产投资有限责任公司3、设计单位：江苏省建筑设计研究院有限公司4、监理单位：江苏华诚工程管理咨询有限公司5、施工单位：江苏五星建设集团有限公司6、勘察单位：江苏博森建筑设计有限公司7、工程地理位置及周围环境地理位置：无锡市新吴区春暖路以北，春华路以西。

本项目总建筑面积129004㎡，地上建筑面积101620㎡，地下建筑面积27384㎡，占地面积：33343㎡。

由G1#-G6#楼6栋高层及7#楼多层和地库组成， 5栋高层33层，1栋32层，标准层层高2.9m。

为剪力墙结构高层住宅，设有地下室，总高度95.9m。

地库为地下汽车库，由有人防地下室和普通地下室组成。

本工程建筑安全等级：二级，设计使用年限：50年，抗震设防类别：丙类，抗震等级：7#楼商业、配电房框架抗震三级，地上住宅1#-6#楼剪力墙二级，地库：主楼相关范围内框架二级，其余区域框架三级。

基础设计等级：甲级。

屋面防水等级：Ⅰ级，地下工程防水等级：顶板和配电房Ⅰ级，其它部位的底板、侧壁二级；耐火等级：1#-6#楼高层地上Ⅰ级，7#楼多层地上Ⅱ级，地下Ⅰ级，本工程室内设计标高±0.00=4.50m（黄海高程），基底标高分为-5.6m、-6.9、9.0m，主楼板厚1600mm，地库板厚400/500mm2.2、地质勘探情况根据本次勘察所揭露的地层资料分析，拟建场地80.5m深度范围内地层为第四全新系统、更新沉淀物，主要由粘性土、粉土及粉砂等组成，按其沉积年代、成因类型及其物理力学性质的差异，可划分成25个主要层次，其特征描述如下：（1）层素填土：杂色，结构松散，含碎石砖块等建筑垃圾，底部以粘性土为主。

QTZ80塔吊基础施工方案报告一、项目背景本报告针对QTZ80型塔吊基础施工方案进行详细分析，旨在确保施工过程安全、高效并达到设计要求。

二、工程概况1. 项目概述本工程为在某建筑工地使用QTZ80型塔吊进行施工，包括塔吊的基础设置、施工安装及拆卸过程等。

2. 塔吊基本信息•型号：QTZ80•最大起重量：8吨•最大高度：50米三、施工方案1. 基础设置根据设计要求，首先进行基础设置。

施工人员应清理基础位置，确保基础平整，再根据设计图纸要求进行基础标志、定位及测量。

接着进行基础灌浆处理，待灌浆桩固结后，方可继续施工。

2. 塔吊安装在基础设置完毕后，开始进行塔吊的安装。

施工人员按照制定的安装流程，将塔吊各部分组装好，确保每个连接部位紧固牢固。

安装完成后，进行塔吊平衡调试，并做好相应记录。

3. 施工过程在塔吊安装完成后，即可进行实际施工作业。

施工过程中需加强安全意识，定期检查塔吊结构及连接部位是否出现异常。

同时，保持施工区域整洁，确保操作空间畅通。

4. 拆卸过程施工完成后，进行塔吊的拆卸。

拆卸前应按照安全操作规程，降低塔吊高度并逐步卸除组件，最终完成全面拆卸和清理工作。

四、质量与安全控制为确保施工过程质量和安全，需严格执行以下控制措施：1.严格按照设计要求进行施工；2.定期检查设备运行状况，并做好维护记录；3.做好周围环境保护，确保施工现场整洁；4.加强安全培训，提高员工安全意识。

五、总结本报告对QTZ80型塔吊基础施工方案进行了详细阐述，强调了基础设置、塔吊安装、施工过程和拆卸过程的重要性，同时强调质量与安全控制的关键。

希望全面施行本方案，确保工程安全、高效完成。

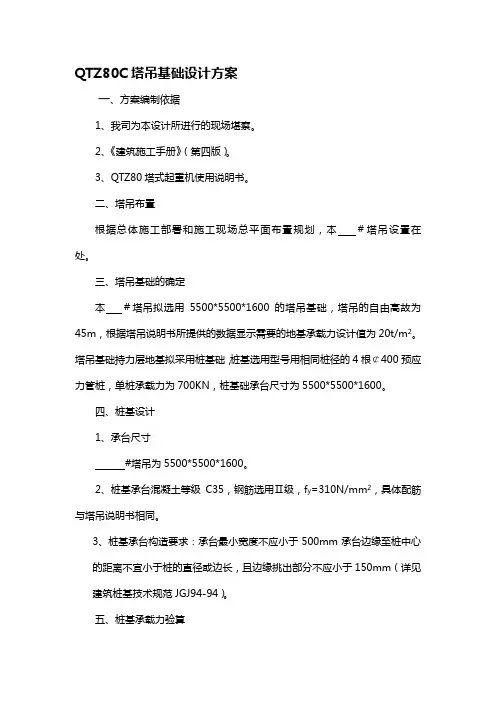

QTZ80C塔吊基础设计方案一、方案编制依据1、我司为本设计所进行的现场堪察。

2、《建筑施工手册》（第四版）。

3、QTZ80塔式起重机使用说明书。

二、塔吊布置根据总体施工部署和施工现场总平面布置规划，本＃塔吊设置在处。

三、塔吊基础的确定本＃塔吊拟选用5500*5500*1600的塔吊基础，塔吊的自由高故为45m，根据塔吊说明书所提供的数据显示需要的地基承载力设计值为20t/m2。

塔吊基础持力层地基拟采用桩基础，桩基选用型号用相同桩径的4根￠400预应力管桩，单桩承载力为700KN，桩基础承台尺寸为5500*5500*1600。

四、桩基设计1、承台尺寸#塔吊为5500*5500*1600。

2、桩基承台混凝土等级C35，钢筋选用Ⅱ级，f y=310N/mm2，具体配筋与塔吊说明书相同。

3、桩基承台构造要求：承台最小宽度不应小于500mm承台边缘至桩中心的距离不宜小于桩的直径或边长，且边缘挑出部分不应小于150mm（详见建筑桩基技术规范JGJ94-94）。

五、桩基承载力验算一. 参数信息塔吊型号:QTZ80,自重(包括压重)F1=611.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=951.88kN.m,塔吊起重高度H=45.00m,塔身宽度B=2.75m混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.50m桩直径或方桩边长 d=0.40m,桩间距a=3.80m,承台厚度Hc=1.40m基础埋深D=0.00m,承台箍筋间距S=170mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=611.00kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=805.20kN塔吊的倾覆力矩 M=1.4×951.88=1332.63kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
