UF5400 – UF5408
3.0A ULTRAFAST DIODE
Single Phase, half wave, 60Hz, resistive or inductive load.For capacitive load, derate current by 20%.
Characteristic
Symbol UF 5400UF 5401UF 5402UF 5403UF 5404UF 5406UF 5407UF 5408Unit
Peak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage V RRM
V RWM V R 501002003004006008001000V RMS Reverse Voltage
V R(RMS)
35
70
140
210
280
420
560
700
V Average Rectified Output Current
(Note 1) @T A = 55°C I O
3.0A
Non-Repetitive Peak Forward Surge Current 8.3ms Single half sine-wave superimposed on rated load (JEDEC Method)
I FSM 150
A Forward Voltage @I F = 3.0A V FM 1.0
1.3 1.7
V Peak Reverse Current @T A = 25°C At Rated DC Blocking Voltage @T A = 100°C I RM 10100
µA Reverse Recovery Time (Note 2)t rr 5075nS Typical Junction Capacitance (Note 3)C j 8050
pF Operating Temperature Range T j -65 to +125°C Storage Temperature Range
T STG
-65 to +150
°C
Note: 1. Leads maintained at ambient temperature at a distance of 9.5mm from the case
2. Measured with IF = 0.5A, IR = 1.0A, IRR = 0.25A. See figure 5.
3. Measured at 1.0 MHz and applied reverse voltage of
4.0V D.C.
WTE
0.01
0.1
1.0
10
100
0.6
1.0 1.4 1.8
V ,INSTANTANEOUS FORWARD VOLTAGE (V)
Fig.2Typical Forward Characteristics
F I ,I N S T A N T A N E O U S F O R W A R D C U
R R E N T (A )
F
10
100
2001
10
100
I ,P E A K F O R W A R D S U R G E C U R
R E N T (A )
F S M NUMBER OF CYCLES AT 60Hz Fig.3Peak Forward Surge Current
Set time base for 5/10ns/cm
+0.5A
0A -0.25A
-1.0A
Notes:
1.Rise Time =7.0ns max.Input Impedance =1.0M ,22pF.
2.Rise Time =10ns max.Input Impedance =50.
ΩΩFig.5Reverse Recovery Time Characteristic and Test Circuit
110
100
1
10
100
C ,C A P A C I T A N C E (p F )
j V ,REVERSE VOLTAGE (V)Fig.4Typical Junction Capacitance
R
01
2
340
25
50
75
100
125
150
175
I ,A V E R A G E F W D R E C T I F I E D C U R R E N T (A )
(A V )T ,AMBIENT TEMPERATURE (C)Fig.1Forward Current Derating Curve
A °
MARKING INFORMATION TAPING SPECIFICATIONS
6mm
ORDERING INFORMATION
Product No.
Package Type
Shipping Quantity
UF5400-T3DO-201AD 1200/Tape & Reel UF5400-TB DO-201AD 1200/Tape & Box UF5400DO-201AD 500 Units/Box UF5401-T3DO-201AD 1200/Tape & Reel UF5401-TB DO-201AD 1200/Tape & Box UF5401DO-201AD 500 Units/Box UF5402-T3DO-201AD 1200/Tape & Reel UF5402-TB DO-201AD 1200/Tape & Box UF5402DO-201AD 500 Units/Box UF5403-T3DO-201AD 1200/Tape & Reel UF5403-TB DO-201AD 1200/Tape & Box UF5403DO-201AD 500 Units/Box UF5404-T3DO-201AD 1200/Tape & Reel UF5404-TB DO-201AD 1200/Tape & Box UF5404DO-201AD 500 Units/Box UF5406-T3DO-201AD 1200/Tape & Reel UF5406-TB DO-201AD 1200/Tape & Box UF5406DO-201AD 500 Units/Box UF5407-T3DO-201AD 1200/Tape & Reel UF5407-TB DO-201AD 1200/Tape & Box UF5407DO-201AD 500 Units/Box UF5408-T3DO-201AD 1200/Tape & Reel UF5408-TB DO-201AD 1200/Tape & Box UF5408
DO-201AD
500 Units/Box
1. Products listed in bold are WTE Preferred devices.
2. Shipping quantity given is for minimum packing quantity only. For minimum order quantity, please consult the Sales Department.
3.
To order RoHS / Lead Free version (with Lead Free finish), add “-LF” suffix to part number above. For example, UF5400-TB-LF .
Won-Top Electronics Co., Ltd (WTE) has checked all information carefully and believes it to be correct and accurate. However, WTE cannot assume any responsibility for inaccuracies. Furthermore, this information does not give the purchaser of semiconductor devices any license under patent rights to manufacturer. WTE reserves the right to change any or all information herein without further notice.
WARNING : DO NOT USE IN LIFE SUPPORT EQUIPMENT. WTE power semiconductor products are not authorized for use as critical components in life support devices or systems without the express written approval.
We power your everyday.
Won-Top Electronics Co., Ltd.
No. 44 Yu Kang North 3rd Road, Chine Chen Dist., Kaohsiung, Taiwan Phone: 886-7-822-5408 or 886-7-822-5410Fax: 886-7-822-5417
Email: sales@
Internet: 。

合集下载

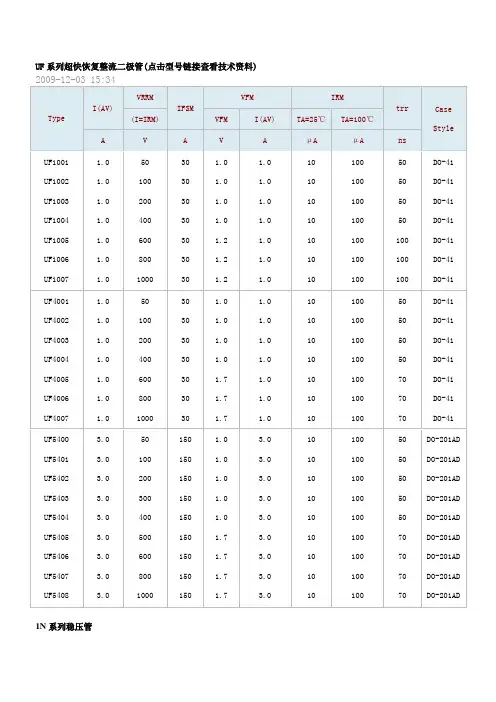

常见二极管参数大全

常见二极管参数大全

1N系列稳压管快恢复整流二极管常用整流二极管型号和参数05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW,05Z7.5Y 硅稳压二极管 Vz=7.34~7.70V,Pzm=500mW,05Z13X硅稳压二极管 Vz=12.4~13.1V,Pzm=500mW,05Z15Y硅稳压二极管 Vz=14.4~15.15V,Pzm=500mW,05Z18Y硅稳压二极管 Vz=17.55~18.45V,Pzm=500mW,1N4001硅整流二极管 50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A)1N4002硅整流二极管 100V, 1A,1N4003硅整流二极管 200V, 1A,1N4004硅整流二极管 400V, 1A,1N4005硅整流二极管 600V, 1A,1N4006硅整流二极管 800V, 1A,1N4007硅整流二极管 1000V, 1A,1N4148二极管 75V, 4PF,Ir=25nA,Vf=1V,1N5391硅整流二极管 50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A) 1N5392硅整流二极管 100V,1.5A, 1N5393硅整流二极管 200V,1.5A,1N5394硅整流二极管 300V,1.5A,1N5395硅整流二极管 400V,1.5A,1N5396硅整流二极管 500V,1.5A,1N5397硅整流二极管 600V,1.5A,1N5398硅整流二极管 800V,1.5A,1N5399硅整流二极管 1000V,1.5A,1N5400硅整流二极管 50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A) 1N5401硅整流二极管 100V,3A,1N5402硅整流二极管 200V,3A,1N5403硅整流二极管 300V,3A,1N5404硅整流二极管 400V,3A,1N5405硅整流二极管 500V,3A, 1N5406硅整流二极管 600V,3A, 1N5407硅整流二极管 800V,3A, 1N5408硅整流二极管 1000V,3。

芯片5407引脚工作原理

芯片5407引脚工作原理

芯片5407引脚工作原理
芯片5407是一种硅整流二极管，通常用于电源和整流电路中。

其工作原理主要基于PN 结的单向导电性。

具体来说，当5407的阳极（正极）接高电位、阴极（负极）接低电位时，其内部的PN结处于正向偏置状态，电流可以顺利通过，从而实现整流功能。

在电源电路中，5407通常用于将交流电压整流为直流电压。

当交流电压正向峰值到来时，5407导通，电流通过5407给负载供电，同时5407两端的电压维持在正向峰值电压附近；当交流电压反向峰值到来时，5407截止，电路中的电流为零，有效防止了反向电流的出现。

通过这种方式，5407能够将交流信号转换为直流信号，为电子设备提供稳定的直流电源。

此外，5407还可以用于保护其它元器件免受反向电压的损害。

例如，在某些电路中，当电路中的电压升高或降低时，可能会产生反向电压，此时5407可以起到保护作用，防止反向电压对电路中的其他元器件造成损坏。

总的来说，芯片5407是一种非常重要的电子元件，其工作原理基于PN结的单向导电性，广泛应用于电源和整流电路中。

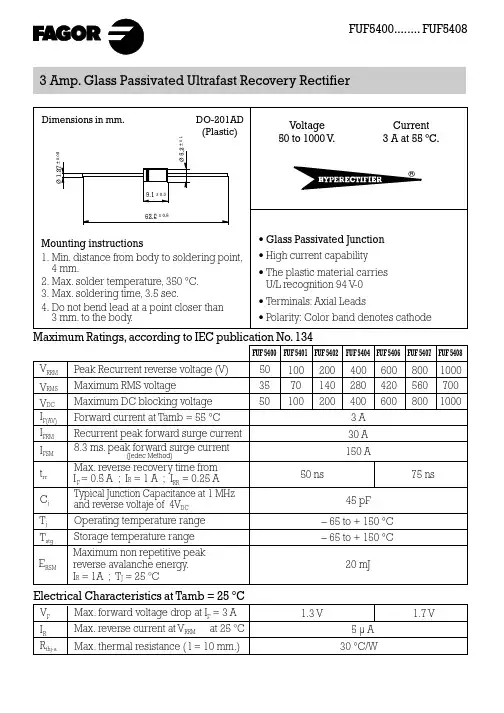

FUF5408中文资料
