SW渲染参数

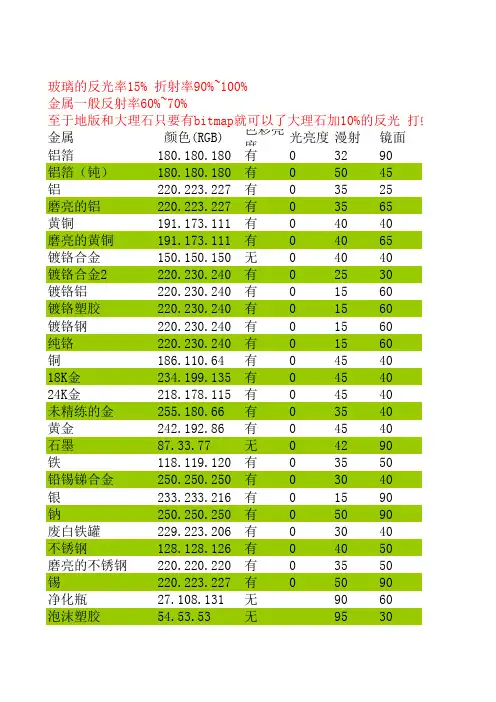

玻璃的反光率15% 折射率90%~100%金属一般反射率60%~70%至于地版和大理石只要有bitmap就可以了大理石加10%的反光 打蜡金属 颜色(RGB)色彩亮度光亮度漫射镜面铝箔180.180.180有03290铝箔（钝）180.180.180有05045铝220.223.227有03525磨亮的铝220.223.227有03565黄铜191.173.111有04040磨亮的黄铜191.173.111有04065镀铬合金150.150.150无04040镀铬合金2220.230.240有02530镀铬铝220.230.240有01560镀铬塑胶220.230.240有01560镀铬钢220.230.240有01560纯铬220.230.240有01560铜186.110.64有0454018K金234.199.135有0454024K金218.178.115有04540未精练的金255.180.66有03540黄金242.192.86有04540石墨87.33.77无04290铁118.119.120有03550铅锡锑合金250.250.250有03040银233.233.216有01590钠250.250.250有05090废白铁罐229.223.206有03040不锈钢128.128.126有04050磨亮的不锈钢220.220.220有03550锡220.223.227有05090净化瓶27.108.131无9060泡沫塑胶54.53.53无9530合成材料20.20.20无8030合成材料（粗糙）25.25.25无6040合成材料（光滑）38.38.38无6030合成材料（钝）25.25.25有9240塑胶20.20.20无8030塑胶（高光泽）20.20.20无7090塑胶（硬儿亮）20.20.20无8080塑胶（糖果衣）200.10.10无8030塑胶（巧克力色）67.40.18无9030橡胶30.30.30有3020橡胶纽扣150.150.150无6020乙烯树脂45.45.45无6040透明材质的折射率材质折射率真空10000空气10003液态二氧化碳12000冰13090水13333丙酮13600乙醇13600糖溶液（30%）13800酒精13900萤石14340融化的石英14600Calspar214860Calspar216600糖溶液（80%）14900玻璃15000玻璃，锌冠15170玻璃，冠15200氯化钠15300氯化钠（食盐）115440氯化钠（食盐）216440石英116440石英215530聚苯乙烯15500绿宝石15700轻火石玻璃15750青金石，杂青金石16100黄玉16100二硫化碳16300重火石玻璃16500二碘甲烷17400打蜡的地板有5%的反光光泽度反射 凹凸（%） BMP(分形噪声)中6580002,.00002,.0002低35150002,.00002,.0002低40150002,.00002,.0002中50120002,.00002,.0002中40200002,.00002,.0002中50100002,.00002,.0002低25350002,.00002,.0002低50200002,.00002,.0002中65100002,.00002,.0002低50100002,.00002,.0002中7050002,.00002,.0002低8550002,.00002,.0002中4000002,.00002,.0002中65100002,.00002,.0002中65100002,.00002,.0002中45250002,.00002,.0002中65100002,.00002,.0002中15100001,.00001,.0001低25200002,.00002,.0002低15100002,.00002,.0002中45150002,.00002,.0002低25100002,.00002,.0002低45300002,.00002,.0002中35200002,.00002,.0002低25350002,.00002,.0002低35200001,.00001,.0001低520低390低520低520低00低1530低510高155中1010低515低55低050低030低1530。

9.1 渲染概述
9.1.3 启动PhotoView360插件 启动PhotoView360插件步骤如下： 01在菜单栏中依次执行“工具”|“插件”命令，在弹出“插件”面板中 勾选“PhotoView 360”复选框 ，如果需要经常使用渲染功能，可将右侧的 复选框一并勾上，使其在启动软件时启动渲染插件，如图9-4-所示。
9.2 光源与相机
9.2.2 添加相机 在模型文件中添加相机之，可以通过相机的透视度来查看模型。这与直 接在视图区查看模型的区别在于在改变相机位置或参数时，可以精确地调查 模型在相机透视图中的显示方位。添加相机的操作步骤如下。 01打开模型文件。 02依次执行“视图”|“光源与相机”|“添加相机”命令，系统弹出“相 机1”面板和相机透视图窗口，如图9-16所示。
04设置完成后，单击“确定”按钮 ，完成相机的添加。
9.2 光源与相机
4．点光源 点光源是位于指定坐标点，向所有方向发射光线的非常小的光源，在默 认状态下士没有点光源的。 01打开模型文件。 02依次执行“视图”|“光源与相机”|“属性”|“添加点光源”命令，在 弹出“点光源1”面板中单击 按钮，设置线光源的颜色，如图9-14所示。 03在“点光源1”面板中可以编辑点光源的颜色、明暗度和光泽度等参数 性质。设置参数。 04设置完成后，单击“确定”按钮 ，完成点光源的创建，如图9-15所 示。
渲染，英文为Render。通过渲染可以对三围模型进行光线投影，并显示 出非常逼真的渲染效果图。在计算机处理上，渲染是基于一套完整的程序计 算出来的，硬件对它的影响主要体现在计算速度上，渲染的结果是一致的。
9.1.1 认识渲染 首先从渲染与着色渲染基本过程认识渲染。 1．渲染与着色 渲染，英文为Render，也有的把它称为着色，但一般把Shade称为着 色，把Render称为渲染。因为Render和Shade这两个词在三维软件中是截 然不同的两个概念，虽然它们的功能很相似，但却有不同。Shade是一种显 示方案，一般出现在三维软件的主要窗口中，和三维模型的线框图一样起到 辅助观察模型的作用。 着色模式比线框模式更容易让我们理解模型的结构，但它只是简单的显 示而已，数字图像中把它称为明暗着色法，如图9-1所示。

SolidWorks渲染教程solidworks教程资料：SolidWorks中的插件PhotoView可以对三维模型进行光线投影处理，并可形成十分逼真的渲染效果图。

PhotoView 360可产生SolidWorks模型具有真实感的渲染。

渲染的图像组合包括在模型中的外观、光源、布景及贴图。

本章主要介绍编辑布景、设置光源、添加外观、添加贴图以及图像输出。

重点与难点.布景与光源.外观与贴图.图像输出solidworks布景布景是由环绕Solid Work“模型的虚拟框或者球形组成，可以调整布景壁的大小和位置。

此外，可以为每个布景壁切换显示状态和反射度，并将背景添加到布景。

选择【PhotoVew360】【编辑布景】菜单命令，弹出【编辑布景】属性管理器，如图18-1所示。

1.【基本】选项卡1)【背景】选项组。

随布景使用背景图像，这样在模型背后可见的内容与由环境所投射的反射不同。

背景类型包括如下内容。

【无】:将背景设定到白色。

【颜色】:将背景设定到单一颜色。

【梯度】:将背景设定到由顶部渐变颜色和底部渐变颜色所定义的颜色范围。

【图像】:将背景设定到选择的图像。

【使用环境】:移除背景，从而使环垅可见。

.【背景颜色】:将背景设定到单一颜色。

图I1:.【保留背景】:在背景类型是彩色、渐变或图像时可供使用。

2)【环境】选项组。

选取任何球状映射为布景环境的图像。

3)【楼板】选项组。

.【楼板反射度】:在楼板上显示模型反射。

.【楼板阴影】:在楼板上显示模型所投射的阴影。

.【将楼板与此对齐】:将楼板与墓准面对齐。

.【反转楼板方向】:绕楼板移动虚拟天花板180度。

.【楼板等距】:将模型高度设定到楼板之上或之下。

.【反转等距方向】:交换楼板和模型的位置。

2.【高级】选项卡【高级】选项卡如图18-2所示。

1)【楼板大小漩转】选项组。

.【固定高宽比例】:当更改宽度或高度时均匀缩放楼板。

.【自动调整楼板大小】:根据模型的边界框调整楼板大小。

solidworks visualize渲染参数
SolidWorks Visualize是一款功能强大的渲染软件，它可以帮助设计师快速创建高质量的渲染图像。

在SolidWorks Visualize中，渲染参数是影响渲染结果的重要因素。

以下是一些常用的渲染参数及其解释：
1、场景设置：
（1）背景：可以选择不同的背景颜色或背景图片。

（2）光源：可以添加不同的光源类型，如点光源、平行光源、聚光灯等。

（3）阴影：可以控制是否启用阴影，以及阴影的柔和度。

2、材质设置：
（1）材质类型：可以选择不同的材质类型，如金属、塑料、木材等。

（2）纹理：可以为材质添加纹理，以增加细节和真实性。

（3）颜色：可以调整材质的颜色。

3、渲染设置：
（1）渲染质量：可以调整渲染的质量和速度，以适应不同的需求。

（2）渲染引擎：可以选择不同的渲染引擎，如光线追踪、扫描线等。

（3）渲染细节：可以控制渲染的细节程度，如是否启用抗锯齿、是否启用景深等。

4、输出设置：
（1）输出尺寸：可以调整输出图像的尺寸。

（2）输出格式：可以选择不同的输出格式，如JPEG、PNG等。

5、其他设置：
（1）单位设置：可以设置渲染的单位，如毫米、厘米等。

（2）渲染时间：可以设置渲染的时间，以控制渲染的速度。

在SolidWorks Visualize中，可以根据不同的需求调整这些参数，以获得最佳的渲染效果。

同时，还可以通过预览功能实时查看调整参数后的效果，以便更好地控制渲染结果。
