下载文档原格式
第1篇聚乙烯醇的应用摘要：聚乙烯醇（PVA）是一种重要的合成高分子材料，具有优良的物理化学性能，广泛应用于各个领域。
本文介绍了聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用，旨在为聚乙烯醇的研究和开发提供参考。
关键词：聚乙烯醇；合成；结构；性质；应用一、引言聚乙烯醇（PVA）是一种具有广泛用途的高分子材料，是由聚乙烯醇单体通过醇解反应得到的。
聚乙烯醇具有良好的溶解性、成膜性、生物相容性、可生物降解性等特性，因此在纺织、化工、医药、食品、建筑、环保等领域具有广泛的应用。
本文将详细介绍聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用。
二、聚乙烯醇的合成方法1. 醇解法：醇解法是聚乙烯醇合成的主要方法，通过将聚乙烯醇单体与醇解剂（如氢氧化钠、氢氧化钾等）反应，生成聚乙烯醇。
2. 烯醇聚合法：烯醇聚合法是另一种合成聚乙烯醇的方法，通过将聚乙烯醇单体在催化剂的作用下进行聚合反应，生成聚乙烯醇。
三、聚乙烯醇的结构特点1. 聚乙烯醇分子链上含有大量的羟基，使其具有良好的溶解性和成膜性。
2. 聚乙烯醇分子链的长度、分子量及其分布对聚乙烯醇的性能有较大影响。
3. 聚乙烯醇分子链的结晶度较低，有利于其在不同领域的应用。
四、聚乙烯醇的性质1. 溶解性：聚乙烯醇具有良好的溶解性，可在水、醇、酮等溶剂中溶解。
2. 成膜性：聚乙烯醇具有良好的成膜性，可制备薄膜、纤维等。
3. 生物相容性：聚乙烯醇具有良好的生物相容性，可应用于医用材料。
4. 可生物降解性：聚乙烯醇可生物降解，具有良好的环保性能。
5. 耐热性：聚乙烯醇具有一定的耐热性，可在一定温度下使用。
6. 耐化学性：聚乙烯醇具有良好的耐化学性，可应用于化工领域。
五、聚乙烯醇的应用1. 纺织领域：聚乙烯醇可用于制备纤维、薄膜、非织造布等，具有良好的柔软性、透气性、保暖性。
2. 化工领域：聚乙烯醇可用于制备胶粘剂、涂料、水处理剂等，具有良好的粘接性、耐水性、耐腐蚀性。
聚乙烯醇生产技术
聚乙烯醇生产技术是一种以乙烯为主要原料，经过聚合、加水解聚和涂覆等过程制备的高分子聚合物。
聚乙烯醇具有良好的化学稳定性、可溶性和良好的加工性能，广泛应用于纺织、造纸、电子、医药和日用化工等领域。
聚乙烯醇的生产工艺包括乙烯聚合、加水解聚和涂覆三个步骤。
其主要工艺流程包括：
1. 乙烯聚合：使用催化剂将乙烯进行聚合，得到聚乙烯。
2. 加水解聚：将聚乙烯与水进行混合，加入表面活性剂等辅助剂，加热到一定温度下水解聚合，得到聚乙烯醇。
3. 涂覆：将聚乙烯醇溶解于有机溶剂和水的混合物中，通过薄膜浸涂、喷涂等方法，将其涂覆于纸张、纺织品等材料表面，形成一层保护膜。
聚乙烯醇的生产工艺中，催化剂的选择、反应条件的控制和后续处理等环节均对产品质量有着重要影响，需要精细操作和严格控制。
目前国内外已开发出多种聚乙烯醇生产技术，不同工艺的优缺点各有所长，需要根据产品需求和市场需求综合考虑选择适合的技术。
聚乙烯醇的制备实验报告聚乙烯醇的制备实验报告引言：聚乙烯醇（Polyvinyl Alcohol，简称PVA）是一种重要的合成高分子材料，具有优异的物理性质和化学稳定性。
它广泛应用于纺织、造纸、涂料、医药等领域。
本实验旨在通过合成聚乙烯醇的过程，深入了解其制备原理及实验操作。
实验目的：通过乙烯醇与硫酸的酯化反应，制备聚乙烯醇，并对其性质进行分析。
实验原理：聚乙烯醇的制备过程主要包括酯化反应和水解反应两个步骤。
首先，将乙烯醇与硫酸反应生成乙酸乙酯，然后通过水解反应将乙酸乙酯转化为聚乙烯醇。
实验步骤：1. 将一定量的乙烯醇溶液倒入烧杯中；2. 加入适量的硫酸溶液，并用玻璃棒搅拌均匀；3. 将反应混合物加热至沸腾，继续搅拌保持反应进行；4. 反应结束后，将溶液冷却至室温；5. 将得到的聚乙烯醇沉淀物用水洗涤，并过滤干燥；6. 对聚乙烯醇样品进行性质分析。
实验结果：经过实验操作，得到了一定量的聚乙烯醇样品。
通过对样品的分析，得到了以下结果：1. 外观：聚乙烯醇呈白色结晶状固体，无异味；2. 溶解性：聚乙烯醇在水中具有良好的溶解性，能迅速溶解形成均匀的溶液；3. 粘度：聚乙烯醇的粘度较高，具有较好的粘附性；4. 热稳定性：聚乙烯醇在高温下有一定的热稳定性，能够保持较好的性能。
实验讨论：通过实验操作，成功合成了一定量的聚乙烯醇，并对其性质进行了初步分析。
然而，实验中仍存在一些问题需要进一步讨论。
1. 反应温度：实验中反应温度选择了沸腾状态，但是否存在更适宜的反应温度仍需进一步研究；2. 反应时间：实验中反应时间选择了一定的持续时间，但是否存在更合适的反应时间需要进一步探讨；3. 聚乙烯醇的性质：实验中只对聚乙烯醇的外观、溶解性、粘度和热稳定性进行了初步分析，对其其他性质如力学性能、分子量分布等仍需进行更深入的研究。
结论：通过本实验，成功合成了一定量的聚乙烯醇，并对其性质进行了初步分析。
实验结果表明，聚乙烯醇具有良好的溶解性、粘附性和热稳定性。
聚乙烯醇的制备过程及其性能的研究聚乙烯醇（Polyvinyl alcohol，PVA），是一种有机高分子化合物，具有很高的应用价值。
它可以通过乙烯和氧化制备聚乙烯醇。
制备过程包括乙烯的聚合、水解和精制。
乙烯的聚合是制备聚乙烯醇的第一步。
乙烯是通过石油天然气的裂解得到的，经过精制后，被引入聚合反应器。
通常情况下，乙烯与催化剂在高温和高压条件下进行聚合反应，生成高分子量的聚乙烯。
被聚合的乙烯聚合物被称为高密度聚乙烯（HDPE）。
接下来，高密度聚乙烯需要通过水解反应转化为聚乙烯醇。
水解反应需要将高密度聚乙烯与大量的水反应，得到聚乙烯醇。
水解反应通常在酸性条件下进行，并通过加热来加速反应速度。
通过水解，聚乙烯醇的溶解度增加，使其适用于更广泛的应用。
最后，制备的聚乙烯醇需要经过精制过程，包括过滤、蒸馏和洗涤等步骤。
这些步骤的目的是去除任何杂质或未反应的化合物，从而得到高纯度的聚乙烯醇。
聚乙烯醇具有一系列优异的性能，包括溶解性好、可降解、生物相容性好等特点，因而在很多领域得到广泛应用。
首先，聚乙烯醇溶解性好。
由于其分子链上大量的羟基官能团，使其能够与水分子进行氢键作用，使得聚乙烯醇易于水溶，可制备出高浓度的聚乙烯醇溶液。
其次，聚乙烯醇可降解。
由于聚乙烯醇分子中含有羟基，这些羟基可以被酶水解，使聚乙烯醇具备良好的可生物降解性。
这使得聚乙烯醇成为一种理想的生物可降解材料，可以用于可降解纤维、薄膜等应用领域。
此外，聚乙烯醇具有良好的生物相容性。
对人体的生物相容性好，能与人体组织相容性好，不会引起排异反应，因此聚乙烯醇被广泛应用于医疗领域，如药物缓释、制备人工关节等。
总之，聚乙烯醇的制备过程包括乙烯的聚合、水解和精制。
其具备溶解性好、可降解和生物相容性好等优异性能，使其在医疗、纺织、造纸等众多领域得到广泛应用。
聚乙烯醇的合成与应用08206020222 08高分子<2>班吴家彬【摘要】本文介绍聚乙烯醇的基本性质以及合成和应用，从不同方面说明聚乙烯醇的制备方法，同时介绍聚乙烯醇在工业以及生活上的应用和发展前景。
【关键字】聚乙烯醇制备前景聚乙烯醇，英文名称： polyvinyl alcohol，vinylalcohol polymer，poval，简称PVA 有机化合物，白色片状、絮状或粉末状固体，无味。
溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。
微溶于二甲基亚砜。
聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。
聚乙烯醇的制备方法聚乙烯醇的制备方法原料路线聚乙烯醇是由醋酸乙烯(VAc)经聚合醇解而制成，生产 PVA 通常有两种原料路线，一种是以乙烯为原料制备醋酸乙烯，再制得聚乙烯醇；另外一种是以乙炔 (分为电石乙炔和天然气乙炔)为原料制备醋酸乙烯，再制得聚乙烯醇。
（ 1）乙烯直接合成法）石油裂解乙烯直接合成法。
目前，国际上生产聚乙烯醇的工艺路线以乙烯法占主导地位，其数量约占总生产能力的 72％。
美国已完成了乙炔法向乙烯法的转变，日本的乙烯法也占 70％以上，而中国的生产企业只有两家为乙烯法。
其工艺流程包括：乙烯的获取及醋酸乙烯(VAc)合成、精馏、聚合、聚醋酸乙烯(PVAc)醇解、醋酸和甲醇回收五个工序。
石油乙烯法的工艺特点：生产规模较乙炔法大，产品质量好，设备易于维护、管理和清洗、热利用率高，能量节约明显，生产成本较乙炔法低 30％以上。
（2）电石乙炔合成法）电石乙炔合成法，最早实现工业化生产，其工艺特点是操作比较简单、产率高、副产物易于分离，因而国内至今仍有 1O 家工厂沿用此法生产，且大部分应用高碱法生产聚乙烯醇。
但由于乙炔高碱法工艺路线产品能耗高、质量差、成本高，生产过程产生的杂质污染环境亦较为严重，缺乏市场竞争力，属逐渐淘汰工艺。
PVA水凝胶的制备及研究综述PVA（聚乙烯醇）水凝胶是一种具有弹性、可溶于水的高分子材料，具有广泛的应用前景，特别是在生物医学领域。
本文将对PVA水凝胶的制备方法和相关研究进行综述。
PVA水凝胶的制备方法多种多样，主要包括物理交联法、化学交联法和生物交联法。
其中，物理交联法是通过改变PVA溶液中的温度、pH值或添加剂来实现凝胶化。
这种方法简单易行，但凝胶的力学性能较差，不耐水。
化学交联法是通过添加交联剂或引发剂，使PVA分子间发生交联反应，形成三维网络结构。
这种方法可以调节凝胶的交联程度，从而改变其力学性能和水溶性。
生物交联法是利用酶或菌体等生物体内的酶促反应来进行交联，具有良好的生物相容性和可降解性。
PVA水凝胶的研究涵盖了多个方面，其中包括力学性能、形态结构、生物相容性和药物释放等。
力学性能是评价水凝胶质量的重要指标，与交联程度和结构有关。
研究发现，PVA水凝胶的力学性能可以通过调节交联剂浓度、交联时间和交联温度等条件来改善。
形态结构研究表明，PVA水凝胶具有均匀的孔隙结构和互穿网络，有利于负载药物和细胞的扩散和生长。
生物相容性是评价材料在生物体内应用的重要指标，PVA水凝胶具有低毒性和良好的生物相容性，已被广泛用于组织工程和药物传递领域。
药物释放研究表明，PVA水凝胶可以控制药物的释放速率和时间，可用于缓释药物和局部治疗。
除了上述方面的研究，PVA水凝胶还可以与其他材料进行复合，以改善其性能。
例如，将纳米材料引入PVA水凝胶中，可以提高其力学性能和生物相容性。
同时，还可以通过改变PVA水凝胶的交联方式和结构，来实现对凝胶性质的调控。
综上所述，PVA水凝胶是一种具有广泛应用前景的材料，制备方法多样，研究内容涵盖了力学性能、形态结构、生物相容性和药物释放等方面。
未来的研究可以从更多角度探索PVA水凝胶的性能和应用，进一步发展其在生物医学领域的应用潜力。

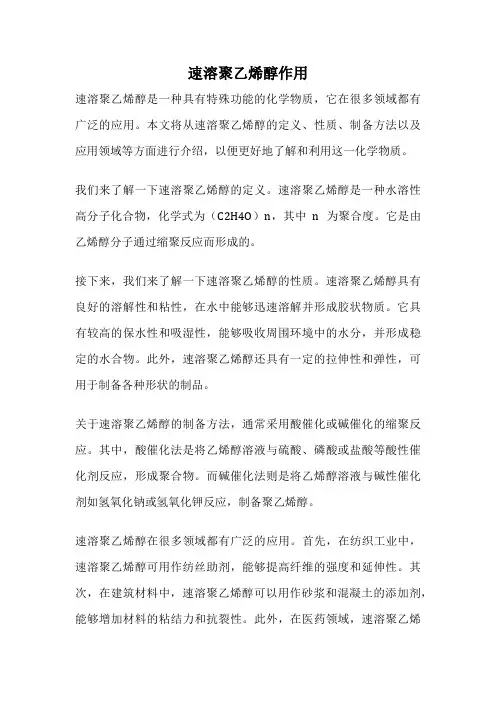

速溶聚乙烯醇作用速溶聚乙烯醇是一种具有特殊功能的化学物质，它在很多领域都有广泛的应用。
本文将从速溶聚乙烯醇的定义、性质、制备方法以及应用领域等方面进行介绍，以便更好地了解和利用这一化学物质。
我们来了解一下速溶聚乙烯醇的定义。
速溶聚乙烯醇是一种水溶性高分子化合物，化学式为（C2H4O）n，其中n为聚合度。
它是由乙烯醇分子通过缩聚反应而形成的。
接下来，我们来了解一下速溶聚乙烯醇的性质。
速溶聚乙烯醇具有良好的溶解性和粘性，在水中能够迅速溶解并形成胶状物质。
它具有较高的保水性和吸湿性，能够吸收周围环境中的水分，并形成稳定的水合物。
此外，速溶聚乙烯醇还具有一定的拉伸性和弹性，可用于制备各种形状的制品。
关于速溶聚乙烯醇的制备方法，通常采用酸催化或碱催化的缩聚反应。
其中，酸催化法是将乙烯醇溶液与硫酸、磷酸或盐酸等酸性催化剂反应，形成聚合物。
而碱催化法则是将乙烯醇溶液与碱性催化剂如氢氧化钠或氢氧化钾反应，制备聚乙烯醇。
速溶聚乙烯醇在很多领域都有广泛的应用。
首先，在纺织工业中，速溶聚乙烯醇可用作纺丝助剂，能够提高纤维的强度和延伸性。
其次，在建筑材料中，速溶聚乙烯醇可以用作砂浆和混凝土的添加剂，能够增加材料的粘结力和抗裂性。
此外，在医药领域，速溶聚乙烯醇可用作药物的包衣材料，能够延缓药物的释放速度，提高药物的稳定性。
速溶聚乙烯醇还可以用于制备农药、染料和涂料等化学产品。
在农业上，速溶聚乙烯醇可以用作农药的增溶剂，提高农药的稳定性和吸附性。
在染料和涂料领域，速溶聚乙烯醇可以用作分散剂和胶凝剂，提高染料和涂料的均匀性和附着力。
速溶聚乙烯醇作为一种具有特殊功能的化学物质，在纺织、建筑、医药和化工等领域都有着广泛的应用。
通过了解速溶聚乙烯醇的定义、性质、制备方法和应用领域等方面的知识，我们可以更好地了解和利用这一化学物质，为各个领域的发展和创新做出贡献。
水溶性高分子聚乙烯醇的制备及其应用
* 中山大学化学与化学工程学院应用化学广州 510275
摘要：本实验采用溶液聚合法，以AIBN作为引发剂合成聚乙酸乙烯酯，然后用NaOH的甲醇溶液进行醇解，得到聚乙烯醇5.527 g，产率54.0%，之后利用红外对聚乙酸乙烯酯与聚乙烯醇进行表征。
之后利用聚乙烯醇的缩醛化反应制备胶水，利用聚乙烯醇的性质制备面膜。
关键词：水溶性高分子聚乙烯醇聚乙酸乙烯酯红外光谱法
1.引言
水溶性高分子化合物又称水溶性树脂或水溶性聚合物，是一种亲水性的高分子材料，在水中能溶胀而形成溶液或分散液。
1924年，德国化学家WO. Hermann和WW. Haehel首次将碱液加入到聚乙酸乙烯酯的甲醇溶液中，得到聚乙烯醇（PV A）。
聚乙烯醇为白色絮状固体或片状固体，无毒无味，是使用最广泛的合成水溶性高分子，具有优良的力学性能和可调节的表面活性。
PV A具有多羟基强氢键，以及单一的-C-C-单键结构，这样的结构不但使PV A具有亲水性，还有黏合性、成膜性、分散性、润滑性、增稠性等良好性能。
PV A的制备首先由乙酸乙烯酯聚合成聚乙酸乙烯酯，然后将其醇解生成PV A，其反应式如下：
PVA的结构可以看成是交替相隔的碳原子上带有羟基的多元醇，因此，其发生的反应为多元醇反应，如醚化、酯化、缩醛化。
聚乙烯醇和羰基化合物反应可得到缩醛化合物。
本实验利用聚乙烯醇和甲醛反应，生产聚乙烯醇缩甲醛，作为胶水使用。
2.实验过程
2.1 实验仪器
三颈瓶，回流冷凝管，水浴锅，蒸汽蒸馏装置，滴液漏斗，pH试纸，培养皿，抽滤装置，滤纸，真空烘箱。
2.2 实验试剂
偶氮二异丁腈（AIBN），甲醇，乙酸乙烯酯，NaOH，聚乙烯醇，甲酸，40%甲醛水溶液，盐酸，羧甲基纤维素，丙二醇，乙醇。
2.3 实验步骤
2.3.1聚合反应
往装有回流冷凝管的三颈瓶中加入0.03 g （0.18 mmol ）AIBN ，20 g （22 mL ）乙酸乙烯酯和10 mL 甲醇，开动搅拌。
当AIBN 完全溶解时，将反应体系温度升至73 ℃，在回流状态下保持反应3h ，得到透明的黏稠状物。
加入10 mL 甲醇，搅拌0.5 h ，使其成为均匀溶液。
2.3.2 除去未反应的单体
搭建如图蒸气蒸馏装置，用甲醇蒸汽除去未反应的单体。
在三颈瓶I 中加入甲醇和几颗沸石。
三颈瓶II 为聚合物溶液。
用水浴加热瓶I 使甲醇蒸汽进入三颈瓶II ，在60℃左右蒸出的馏分是乙酸乙烯酯与甲醇的共沸物。
若室温太低蒸不出则可用65 ℃水浴加热瓶II ，使单体顺利蒸出，直至瓶II 温度稳定在65 ℃左右（甲醇沸点温度）。
乙酸乙烯酯一定要除净，否则下步反应产物发黄。
2.3.3 聚乙酸乙烯酯的醇解反应
在上述已除去残余单体的聚合物溶液中加入浓度伟20 %的NaOH 甲醇溶液，使聚乙酸乙烯酯醇解为聚乙烯醇。
按照聚合物与NaOH 比为1:0.3（物质的量比）的配料比加碱，碱液的加入量可按下式计算：
碱液量=
20×转化率×0.3×40
86×碱浓度
(g)
式中，20是聚合是乙酸乙烯酯单体的投入量；40是NaOH 的相对分子质量；86是乙酸乙烯酯的相对分子质量。
醇解步骤如下:把已经除去未反应的乙酸乙烯酯的聚合物溶液（其总体积约为80 mL ，如过少，可用甲醇稀释），倒入250 mL 烧杯中，温度控制在20 ℃，快速加入所需浓碱液并不断搅拌，片刻即有白色絮状的聚乙烯醇析出。
醇解结束后，将聚合物滤出抽干，真空烘干，称量，计算产率。
2.3.4 红外光谱测定聚乙酸乙烯酯的化学结构
用溶液铸膜的方法制备聚乙酸乙烯酯薄膜：取少量稀释后的聚乙酸乙烯酯甲醇溶液，均匀地涂覆在溴化钾片上，烘干后即可用于进行红外光谱测试。
取0.25 g 聚乙烯醇样品，置于装有10mL 去离子水的烧杯中，水浴加热，同时开动搅拌，使PVA 完全溶解，制得聚乙烯醇溶液，将溶液均匀涂覆在溴化钾片上，烘干后进行红外光谱测试。
2.3.5 聚乙烯醇杂化妆品行业中的应用——成膜剂
利用聚乙烯醇的乳化、黏结、成膜、增稠等性能，聚乙烯醇可有效地应用于化妆品中。
天然蜡、油和脂的稳定乳液可以由部分醇解的聚乙烯醇制的，冷霜、清净剂、润肤膏、油脂、刮脸膏等美容品都可以用聚乙烯醇作添加剂。
作为润肤膏或净手剂，聚乙烯醇在使用时很快形成一层剥离的膜，它从皮肤上剥离下来后即可清除皮肤上的污物。
具体的配方及工艺如下：
羧甲基纤维素：5份；聚乙烯醇：15份；丙二醇：3份；乙醇：10份；精制水：余量。
室温下将羧甲基纤维素和聚乙烯醇分散于精制水（预留挥发量3%）中，加热到95-100℃，搅拌溶解，得溶液A ；将丙二醇和乙醇混合之后得溶液B ；待溶液A 的温度冷却至室温后 ，将B 溶液加入到A 溶液中，搅拌均匀，所得溶液为未加香精和防腐剂的面膜原液。
2.3.6 聚乙烯醇的缩醛化反应——聚乙烯醇缩甲醛的制备
在250 mL 三颈瓶中加入蒸馏水25 mL ，聚乙烯醇3.5 g ，搅拌下在100 ℃加热使聚合物溶解。
后降温至90℃，加入2.3 mL 甲醛水溶液（40%），搅拌15min 后加入0.25 mL 2.5mol/L 盐酸，使溶液pH 为1-3,90℃下搅拌约0.5 h ，体系逐渐变稠。
当有气泡或絮状物产生时，迅速加入8% NaOH 溶液0.7 5mL ，调节pH 至8-9，冷却降温得透明黏稠液，即为一种市售胶水。
3. 结果与讨论
3.1 产物的外观及质量
产物为白色颗粒状固体，无弹性，质量为5.527 g 。
~
86.1 44.1 20g x
理论产量=20÷86.1×44.1=10.244 g ，产率=5.527 g ÷10.244 g ×100%=54.0 %
3.2红外光谱测定
图1 聚乙酸乙烯酯的红外光谱图
414.40
441.73469.14495.08525.54550.46605.53797.53
945.79
1023.02
1121.59
1240.25
1372.32
1433.50
1738.60
2339.62
2927.91
3458.27
3754.08
10 15 20 25 30 35 40 45 50 55
60 65 70 75 80 85 90
95%T
1000
2000
3000
4000
Wavenumbers (cm-1)
由红外光谱图可得，位于2928 cm -1左右的峰应为甲基、亚甲基的伸缩振动峰；在1738 cm -1的峰应为酯类化合物的C=O 的伸缩振动吸收峰；C-O-C 伸缩振动为1240 cm -1的峰；位于1372 cm -1的峰应为-C-CH 3结构的伸缩振动峰，由以上分析可认为该化合物确为聚乙酸乙烯酯。
图2 聚乙烯醇的红外光谱图
通过分析，红外谱图中位于3358 cm -1的宽峰应为O-H 的伸缩振动峰； 2939 cm -1的峰应为甲基、亚甲基的伸缩振动峰；在1093 cm -1的峰应为C-O 的伸缩振动吸收峰，由以上分析可认为该化合物确为聚乙烯醇。
3.3面膜原液的制备和效果
该面膜原液为乳状物，涂在手上，晾干后形成一层可以剥离的薄膜。
具有良好的保湿性。
3.4市售胶水的制备和效果
该胶水为无色透明产品，具有良好的粘合效果。
效果如下所示：
4. 结论
本实验采用溶液聚合法进行乙酸乙烯酯单体的自由基聚合反应，然后对其进行醇解，得聚乙烯醇5.527 g ，产率54.0 %，然后利用红外光谱法对聚乙酸乙烯酯和聚乙烯醇进行表征。
之后以聚乙烯醇为原料制备了面膜与胶水并探究其性能。
476.56
706.78
851.02
1093.90
1141.01
1331.66
1421.881654.38
1797.69
2373.82
2939.75
3358.51
3754.50
66 68 70 72 74 76 78 80 82 84
86
88 90 92 94
96 98%T
1000
2000
3000
4000
Wavenumbers (cm-1)。
