工业滑升门的三种不同的线轮
一般说来,工业滑升门是经由环绕纠缠在线轮上的钢丝绳来拉伸的。
为了完成不同的滑升方法,需求装备不同特征的线轮。
依据旭峰工业滑升门的三种不同的提升方法,对应的也能够将线轮分为三种:平轮、塔轮和半塔轮。
1、平轮
平轮指的是一种半径不发生改变的线轮。
从左向右每一圈的周长不变,若载荷不变,则对线轮轴线的力矩也不发生改动,这种平轮首要用于尺度提升。
2、塔轮
塔轮是指半径逐步添加的线轮。
运用这种线轮时,从左往右,线轮的半径顺次增大,每圈对应的周长也逐步添加。
若载荷不变,则对线轮轴线的力矩也逐步增大,这种线轮一般用于垂直提升。
3、半塔轮
半塔轮是指既包含平轮部门又包含塔轮部门的线轮。
在必然的宽度上,半径不发生改变,而在其余宽度上半径逐步添加。
相似的,若载荷不变,则对线轮轴线的力矩在平轮部门不变,而在塔轮部门逐步增大,这种线轮一般用于高位提升。

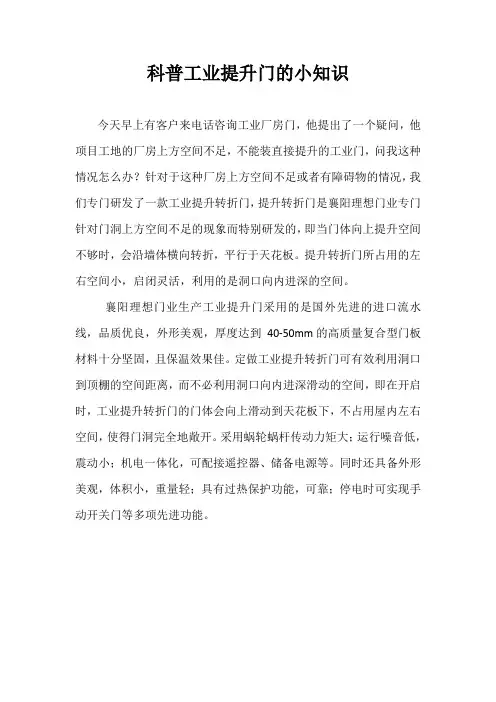

科普工业提升门的小知识
今天早上有客户来电话咨询工业厂房门,他提出了一个疑问,他项目工地的厂房上方空间不足,不能装直接提升的工业门,问我这种情况怎么办?针对于这种厂房上方空间不足或者有障碍物的情况,我们专门研发了一款工业提升转折门,提升转折门是襄阳理想门业专门针对门洞上方空间不足的现象而特别研发的,即当门体向上提升空间不够时,会沿墙体横向转折,平行于天花板。
提升转折门所占用的左右空间小,启闭灵活,利用的是洞口向内进深的空间。
襄阳理想门业生产工业提升门采用的是国外先进的进口流水线,品质优良,外形美观,厚度达到40-50mm的高质量复合型门板材料十分坚固,且保温效果佳。
定做工业提升转折门可有效利用洞口到顶棚的空间距离,而不必利用洞口向内进深滑动的空间,即在开启时,工业提升转折门的门体会向上滑动到天花板下,不占用屋内左右空间,使得门洞完全地敞开。
采用蜗轮蜗杆传动力矩大;运行噪音低,震动小;机电一体化,可配接遥控器、储备电源等。
同时还具备外形美观,体积小,重量轻;具有过热保护功能,可靠;停电时可实现手动开关门等多项先进功能。

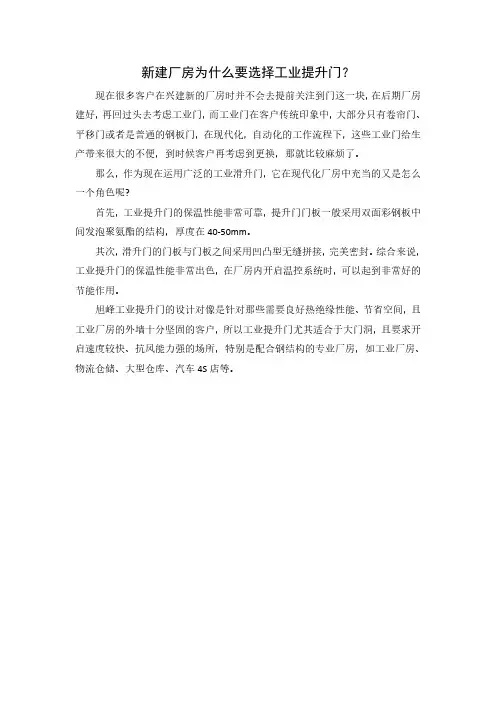

新建厂房为什么要选择工业提升门?
现在很多客户在兴建新的厂房时并不会去提前关注到门这一块,在后期厂房建好,再回过头去考虑工业门,而工业门在客户传统印象中,大部分只有卷帘门、平移门或者是普通的钢板门,在现代化,自动化的工作流程下,这些工业门给生产带来很大的不便,到时候客户再考虑到更换,那就比较麻烦了。
那么,作为现在运用广泛的工业滑升门,它在现代化厂房中充当的又是怎么一个角色呢?
首先,工业提升门的保温性能非常可靠,提升门门板一般采用双面彩钢板中间发泡聚氨酯的结构,厚度在40-50mm。
其次,滑升门的门板与门板之间采用凹凸型无缝拼接,完美密封。
综合来说,工业提升门的保温性能非常出色,在厂房内开启温控系统时,可以起到非常好的节能作用。
旭峰工业提升门的设计对像是针对那些需要良好热绝缘性能、节省空间,且工业厂房的外墙十分坚固的客户,所以工业提升门尤其适合于大门洞,且要求开启速度较快、抗风能力强的场所,特别是配合钢结构的专业厂房,如工业厂房、物流仓储、大型仓库、汽车4S店等。
工业提升门工作原理工业提升门是工业场所中常见的设备,它能够有效地提升和关闭大型门体,方便货物和车辆的进出。
其工作原理复杂且精密,包括传动系统、控制系统和安全保护系统。
本文将围绕工业提升门的工作原理展开详细介绍,以便读者更好地理解这一重要设备。
工业提升门的工作原理与其结构密切相关。
一般情况下,工业提升门由门体、传动系统、控制系统、安全保护系统等部分组成。
当门体需要提升或关闭时,传动系统将通过电动机或其他动力源的驱动,实现门体的上升或下降。
控制系统则负责对传动系统和门体进行监控和控制,以确保门体能够按照指定的要求运行。
安全保护系统则起到保护作用,避免在门体运行过程中发生意外事故。
工业提升门的传动系统是其工作原理中至关重要的一部分。
传动系统通常由电动机、减速器、链条(或皮带)和传动轴等组成,其中电动机是传动系统的动力源,通过电能转换为机械能,为门体提供动力。
减速器负责降低电动机输出轴的转速并提高扭矩,以适应大门的重量和操作要求。
链条(或皮带)则起到传递动力的作用,连接电动机、减速器和门体间的传动装置。
传动轴负责将动力从传动系统传递到门体,从而实现门体的上升或下降。
工业提升门的控制系统是其工作原理中的关键部分之一。
控制系统通常由控制柜、传感器、控制器和操作面板等组成。
传感器负责感知门体的位置、速度和运行状态等信息,并将这些信息传输给控制器。
控制器根据传感器反馈的信息,对电动机、减速器等部分进行实时控制,以确保门体能够按照预定的轨迹运行。
操作面板则为操作人员提供操作界面,方便其对门体的运行进行监控和控制。
工业提升门的安全保护系统是其工作原理中不可或缺的一部分。
安全保护系统通常包括安全传感器、安全继电器、紧急停止按钮等设备。
安全传感器通过监测门体周围的安全区域,可以及时发现人员或物体的存在,并将这些信息传输给安全继电器。
安全继电器则通过对传感器反馈的信息进行处理,实时监控门体周围的安全环境,一旦发现异常情况,即时停止门体的运行,以避免发生意外伤害。
件号描述L000663Wall Angel 墙轨L000665Vertical Track 轮轨道K053913Side Sealing 2" Track 轨道密封胶皮L000230Joint Plate 2"150/150 轨道连接板L000222Mounting Plate88/60 轨道连接片K021481Roof Track 水平轨道L051103Track Bend Compl 90´ 弯轨K054237Bottom Sealing M65 底部胶皮L051981End Plug For K054237 底部胶皮堵头(65)L001339/04000Bottom Profile 底部型材(长度在4米以下)L001339/06100Bottom Profile 底部型材(长度为6米)K051953Roller Holder Q,Lower part 中间轮支架L002181/04000Top Profile ALU 顶部型材(长度在4米以下)L002181/06100Top Profile ALU 顶部型材(长度为6米)L013638Top Roller Bracket 顶轮支架K056613TOP Sealing T62 顶部胶皮K013455Clamp f.Roller Holder,Short 压盖K013648Clamp f.Roller Holder,Long 压盖K016986Key 6*12*80 直键K013336Key 6*12 bent 弯键K001290Cable-wedge For 5mm Cable 雨滴片L001367L=103mm Roll Plastic2",1B,L=103,D=46mm 尼龙轮L019394End Cap 500 Single Alu,L 门板侧封头板 左侧L019395End Cap 500 Single Alu 门板侧封头板 右侧342 工业滑升门机械及五金配件:342型阔福门备件清单单位价格RMB (不含税及运费)米 m 米 m米 m 件 pc件 pc 米 m套 set 米 m 件 pc 根 pc 根 pc 件 pc 根 pc 根 pc 件 pc 米 m 件 pc 件 pc 件 pc 件 pc 件 pc 件 pc 件 pc 件 pc。
工业滑升门常见的问题及解决方案
你有没有遇到过工业门发生故障,你却束手无策的情况?其实有些工业门故障是可以依靠自己解决的,今天,旭峰门业就来谈谈工业滑升门常见的问题及解决方案。
一、相序错误,门体按手柄或按扭无反应;
排除方法:a、重接相序;
b、限位在ON位置;
c、电机处于手动状态。
二、门体上升或下降速度过快
排除方法:降低调节频率,增加加速时间
三、控制器负载过大,电压过低
排除方法:更换大功率控制器
四、点动超限
排除方法:重调限位
五、过热保护
排除方法:等电机冷却
六、门体限位波动过大
排除方法:上紧限位凸轮螺钉。

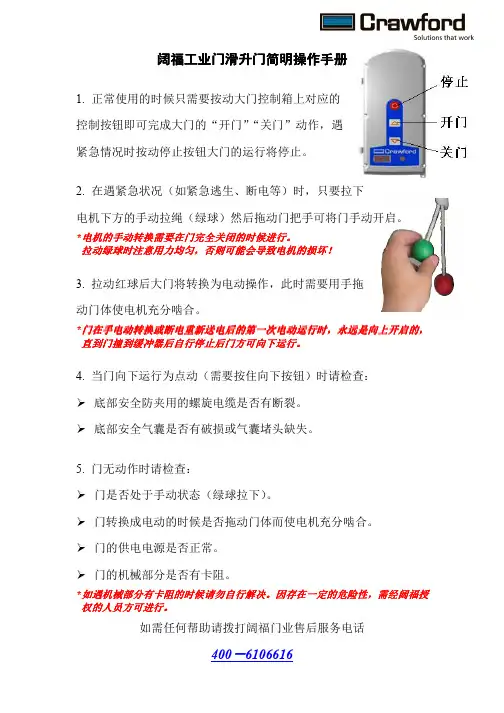

阔福工业门阔福工业门滑升门滑升门滑升门简明操作手册简明操作手册简明操作手册
1. 正常使用的时候只需要按动大门控制箱上对应的
控制按钮即可完成大门的“开门”“关门”动作,遇
紧急情况时按动停止按钮大门的运行将停止。
2. 在遇紧急状况(如紧急逃生、断电等)时,只要拉下
电机下方的手动拉绳(绿球)然后拖动门把手可将门手动开启。
*电机的手动转换需要在门完全关闭的时候进行电机的手动转换需要在门完全关闭的时候进行。
拉动绿球时注意用力均匀拉动绿球时注意用力均匀,,否则可能会导致电机的损坏否则可能会导致电机的损坏!!
3. 拉动红球后大门将转换为电动操作,此时需要用手拖 动门体使电机充分啮合。
*门在手电动转换或断电重新送电后的第一次电动运行时门在手电动转换或断电重新送电后的第一次电动运行时,,永远永远是向上开启的是向上开启的是向上开启的,,直到门撞到缓冲器后自行停止后门方可向下运行直到门撞到缓冲器后自行停止后门方可向下运行。
4. 当门向下运行为点动(需要按住向下按钮)时请检查: 底部安全防夹用的螺旋电缆是否有断裂。
底部安全气囊是否有破损或气囊堵头缺失。
5. 门无动作时请检查:
门是否处于手动状态(绿球拉下)。
门转换成电动的时候是否拖动门体而使电机充分啮合。
门的供电电源是否正常。
门的机械部分是否有卡阻。
*如遇机械部分有卡阻的时候请勿自行解决如遇机械部分有卡阻的时候请勿自行解决。
因存在一定的危险性因存在一定的危险性,,需经阔福授权的人员方可进行权的人员方可进行。
如需任何帮助请拨打阔福门业售后服务电话
400-6106616。
工业滑升门安装及施工方案(一)本次采购设备的生产工艺、流程1、本次采购设备的设计详细说明1)工业滑升门系统设计计算程序:■门重精确计算程序■五金件定位设计程序■平衡系统设计计算程序■轨道设计程序2)本系统设计编制依据xx厂改造工程设备招标项目招标文件。
3)滑升门设计说明根据《XX厂改造工程设备招标项目》的技术条件,滑升门设计规范,针对该项目对滑升门轨道的科学设计,保证在门板安装好后, 与密封条的接触是封密的良好,推动门板不会前后晃动,开启控制箱上升按钮,滑升门在电机的带动下,平稳顺畅的向上运行。
保证了滑升门的良好保温性能。
每套门包含两个圆角矩形可透视窗,视窗美观大方,尺寸便于作业人员观察,安装滑升门的第三块门板上;门四周采用三元乙丙橡胶密封条,具有良好的密封性,透气量小于2.5m3/m7ho具有良好的扭簧平衡系统,手动向上开门时开启力量小于10kg,松开手时门可以在任意位置平稳停住;门板内含有横向通长加强筋;设计有手动电动转换装置,当停电或其他故障时可以方便的手动开启。
滑升门示意图:上述不锈钢保温提升门全部由分段式门板构成,门板与门板之间装有密封胶条使门密封得更加严密,门板高度为400-500 mm(根据门洞高度具体确定),厚50 mm。
门板的表而材料为不锈钢,板厚0. 8mm, 内有聚氨酯保温层;门顶部、侧部密封。
门体采用聚氨酯一次性连续高温高压发泡成型聚氨酯门板,电机、电控元件选用国际或国内知名品牌,美观大方。
电控箱为国标304不锈钢材质。
手自动两用,以备电气元件出现故障时手动可以打开。
4)不锈钢推拉保温门设计说明根据《XX厂改造工程设备招标项目》的技术条件,门的道轨要求用硬质防锈铝合金压制成型,所用门件、固定及连接件等金属件全部为SUS304不锈钢材料或具有同等防腐防锈功能的材料,保证库门开启省力,轻便灵活,门顶带离心式风幕,风幕材质为国标304不锈钢的。
门内设应有可开启门锁装置,并应有醒目标志。
工业提升门原理
工业滑升门原理:运行原理时以多关节活动的门扇串联在一起,固定在导轨滑道内,根据门洞两侧方向的轨道向上提升,到达一定高度后停止。
工业门提升门驱动原理:
用专用电机带动卷帘主轴转动,达到卷帘开关,当转动到电机设定的上下限位时自动停止。
工业滑升门电机及控制系统采用涡轮蜗杆减速设计,结构紧凑、坚固可靠、使用方便。
工业提升门开启方式先进,有手动、电动、遥控三种。
1.电动开启:按扭控制开启,手动应急解锁装置,是比较常用的方式。
2.手动打开:用手动葫芦打开(一般)
3.地磁环:特别适用于钗车和叉车进出需要及时关闭的地方。
在停电等情况下,工业滑升门可手动切换开关门。
瑞典阔福门业(昆山)有限公司:工业用滑升门
佚名
【期刊名称】《《现代制造》》
【年(卷),期】2005(000)010
【摘要】阔福342型工业用门是为那些需要坚固的、具有良好热绝缘性能以及节省空间的工业房屋外墙用门的客户度身订制的。
该门在开启时向上滑动到天花板下,不占用屋内任何空间,使得屋门能够完全地敞开。
高质量的夹芯式的门板提供了极好的绝缘性能。
【总页数】1页(P74)
【正文语种】中文
【中图分类】TB4
