配置基于IP子网划分VLAN示例
组网需求
某运营商按照业务类型来分配IP子网，要求不同IP子网的用户采用不同的传输路径访问上游服务器。

如图1所示，Switch接收到用户报文有数据、IPTV、语音等多种业务，用户设备的IP地址各不相同。

在Switch上配置基于IP子网划分 VLAN，接口Eth0/0/1
在收到用户报文后可以按照不同的源IP地址将这些报文自动划分到指定的VLAN 中，并向上游的目的设备传输。

图1 基于IP子网划分VLAN组网图
配置思路
采用如下的思路配置基于IP子网划分VLAN：
创建VLAN。

配置接口Eth0/0/1的类型为Hybrid类型，并配置允许通过的VLAN。

配置接口Eth0/0/2、Eth0/0/3、Eth0/0/4允许通过的VLAN。

配置基于IP子网划分VLAN，并在接口Eth0/0/1上使能基于IP子网划分VLAN
的功能。

数据准备
为完成此配置例，需准备如下的数据。

配置接口Eth0/0/1以untagged方式加入VLAN100、VLAN200、VLAN300。

配置接口Eth0/0/2、Eth0/0/3和Eth0/0/4以tagged方式分别加入VLAN100、VLAN200和VLAN300。

IP子网所需配置数据如表1所示。

表1 基于IP子网划分VLAN的配置数据
VLAN ID IP子网索引源IP地址子网掩码 802.1p优先级
100 1 192.168.1.2 255.255.255.0 2
200 1 192.168.2.2 255.255.255.0 3
300 1 192.168.3.2 255.255.255.0 4
操作步骤
创建VLAN
# 在Switch上创建VLAN100、VLAN200 和VLAN300。

<Quidway> system-view
[Quidway] vlan batch 100 200 300
配置接口
# 在Switch上配置接口Eth0/0/1为Hybrid类型，并加入VLAN100、VLAN200
和VLAN300。

[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port link-type hybrid
[Quidway-Ethernet0/0/1] port hybrid untagged vlan 100 200 300 [Quidway-Ethernet0/0/1] quit# 在Switch上配置接口Eth0/0/2加入VLAN100。

[Quidway] interface ethernet 0/0/2
[Quidway-Ethernet0/0/2] port link-type trunk
[Quidway-Ethernet0/0/2] port trunk allow-pass vlan 100
[Quidway-Ethernet0/0/2] quit# 在Switch上配置接口Eth0/0/3加入VLAN200。

[Quidway] interface ethernet 0/0/3
[Quidway-Ethernet0/0/3] port link-type trunk
[Quidway-Ethernet0/0/3] port trunk allow-pass vlan 200
[Quidway-Ethernet0/0/3] quit# 在Switch上配置接口Eth0/0/4加入VLAN300。

[Quidway] interface ethernet 0/0/4
[Quidway-Ethernet0/0/4] port link-type trunk
[Quidway-Ethernet0/0/4] port trunk allow-pass vlan 300
[Quidway-Ethernet0/0/4] quit# 在Switch上配置接口Eth0/0/1使能基于IP 子网划分VLAN功能。

[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] ip-subnet-vlan enable
[Quidway-Ethernet0/0/1] quit
配置基于IP子网划分VLAN
# 在Switch上配置VLAN100与IP地址192.168.1.2关联，优先级为2。

[Quidway] vlan 100
[Quidway-vlan100] ip-subnet-vlan 1 ip 192.168.1.2 24 priority 2 [Quidway-vlan100] quit# 在Switch上配置VLAN200与IP地址192.168.2.2
关联，优先级为3。

[Quidway] vlan 200
[Quidway-vlan200] ip-subnet-vlan 1 ip 192.168.2.2 24 priority 3 [Quidway-vlan200] quit# 在Switch上配置VLAN300与IP地址192.168.3.2
关联，优先级为4。

[Quidway] vlan 300
[Quidway-vlan300] ip-subnet-vlan 1 ip 192.168.3.2 24 priority 4 [Quidway-vlan300] quit
验证配置结果
在Switch上执行以下命令，显示信息如下：
[Quidway] display ip-subnet-vlan vlan all
----------------------------------------------------------------
Vlan Index IpAddress SubnetMask Priority
----------------------------------------------------------------
100 1 192.168.1.2 255.255.255.0 2
200 1 192.168.2.2 255.255.255.0 3
300 1 192.168.3.2 255.255.255.0 4
----------------------------------------------------------------
ip-subnet-vlan count: 3 total count: 3
配置文件
Switch的配置文件
#
sysname Quidway
#
vlan batch 100 200 300
#
vlan 100
ip-subnet-vlan 1 ip 192.168.1.2 255.255.255.0 priority 2 #
vlan 200
ip-subnet-vlan 1 ip 192.168.2.2 255.255.255.0 priority 3 #
vlan 300
ip-subnet-vlan 1 ip 192.168.3.2 255.255.255.0 priority 4 #
interface Ethernet0/0/1
port hybrid untagged vlan 100 200 300
ip-subnet-vlan enable
#
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 100
#
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 200
#
interface Ethernet0/0/4
port link-type trunk
port trunk allow-pass vlan 300
#。

合集下载

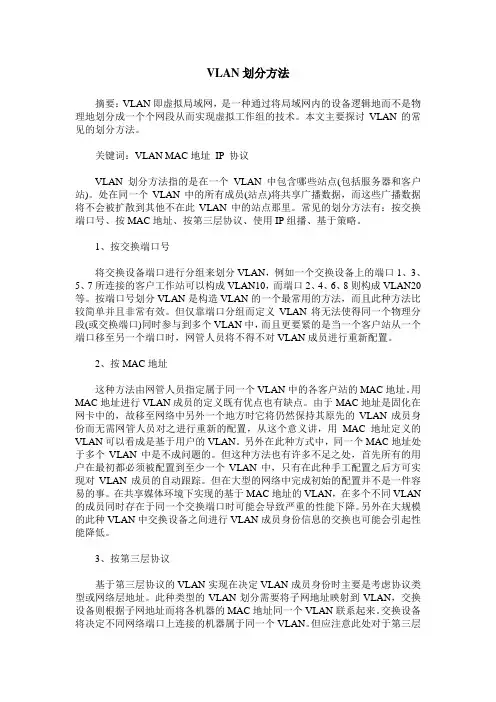

VLAN划分方法
