※液压知识点总结

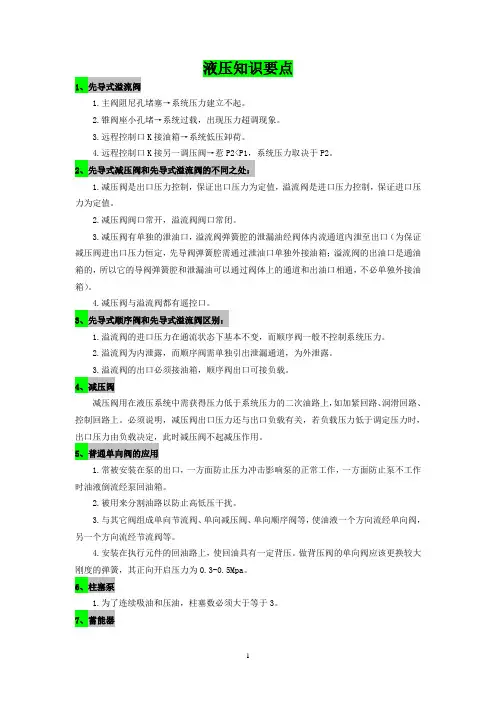

液压知识要点1、先导式溢流阀1.主阀阻尼孔堵塞→系统压力建立不起。

2.锥阀座小孔堵→系统过载，出现压力超调现象。

3.远程控制口K接油箱→系统低压卸荷。

4.远程控制口K接另一调压阀→惹P2<P1，系统压力取决于P2。

2、先导式减压阀和先导式溢流阀的不同之处：1.减压阀是出口压力控制，保证出口压力为定值，溢流阀是进口压力控制，保证进口压力为定值。

2.减压阀阀口常开，溢流阀阀口常闭。

3.减压阀有单独的泄油口，溢流阀弹簧腔的泄漏油经阀体内流通道內泄至出口（为保证减压阀进出口压力恒定，先导阀弹簧腔需通过泄油口单独外接油箱；溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可以通过阀体上的通道和出油口相通，不必单独外接油箱）。

4.减压阀与溢流阀都有遥控口。

3、先导式顺序阀和先导式溢流阀区别：1.溢流阀的进口压力在通流状态下基本不变，而顺序阀一般不控制系统压力。

2.溢流阀为内泄露，而顺序阀需单独引出泄漏通道，为外泄露。

3.溢流阀的出口必须接油箱，顺序阀出口可接负载。

4、减压阀减压阀用在液压系统中需获得压力低于系统压力的二次油路上，如加紧回路、润滑回路、控制回路上。

必须说明，减压阀出口压力还与出口负载有关，若负载压力低于调定压力时，出口压力由负载决定，此时减压阀不起减压作用。

5、普通单向阀的应用1.常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，一方面防止泵不工作时油液倒流经泵回油箱。

2.被用来分割油路以防止高低压干扰。

3.与其它阀组成单向节流阀、单向减压阀、单向顺序阀等，使油液一个方向流经单向阀，另一个方向流经节流阀等。

4.安装在执行元件的回油路上，使回油具有一定背压。

做背压阀的单向阀应该更换较大刚度的弹簧，其正向开启压力为0.3-0.5Mpa。

6、柱塞泵1.为了连续吸油和压油，柱塞数必须大于等于3。

7、蓄能器1.气囊式蓄能器应垂直安装，油口向下，以保证气囊的正常收缩。

2.蓄能器与管路之间应安装截止阀，以便充气检修；蓄能器与泵之间应安装单向阀，防止泵停车或卸载时，蓄能器压力油倒流向泵。

液压知识点总结第一篇：液压知识点总结⒈ 液压传动的组成部分：能源装置、执行装置、控制调节装置、辅助装置、工作介质。

⒉ 液压传动的优点：①在同等体积下，液压装置比电气装置产生更大的动力。

（功率密度大，结构紧凑。

）②液压装置比较平稳。

③液压装置能在大范围内实现无级调速。

④液压传动易于对液体压力、流量或流动方向进行调节或控制。

⑤易于实现连载保护。

⑥由于液压元件已实现标准化、系列化和通用化，由于系统的设计、制造、使用比较方便。

⑦用由于传动来实现直线运动比机械传动简单。

⒊ 粘性：液体在外力作用下流动时，分子间内聚力的存在使其流动受到牵制，从而沿其界面产生内摩擦力，这一特性称为液体的粘性。

粘度有三种：绝对粘度、相对粘度、运动粘度。

⒋ 小孔的形式：薄壁小孔（l/d<0.5）、细长孔(l/d>4)、短孔(0.5比薄壁孔容易，因此常用来作固定节流器（节流阀）使用。

⒌ 溢流阀的四个作用：作溢流阀、作背压阀、作安全阀、作卸荷阀。

⒍ 顺序阀通过改变控制和泄油方式有内控内泄式、内控外泄式、外控内泄式和外控外泄式四种结构形式。

⒎ 顺序阀的功用：控制多个执行元件顺序动作、与单向阀组成平衡阀、作卸载阀和作背压阀。

⒏ 常用的液压泵：齿轮泵、叶片泵、柱塞泵。

其中叶片泵和柱塞泵可以作变量泵使用。

叶片泵有单作用式和双作用式两类。

单作用叶片泵叶片角后倾，双作用叶片泵的叶片角前倾。

⒐ 常用的压力控制阀：溢流阀、减压阀、顺序阀、平衡阀和压力继电器等。

压力控制的工作原理：液压力与弹簧力相平衡。

⒑ 常用流量控制阀：普通节流阀、调速阀、旁通式调速阀。

⒒ 调速回路的种类：节流调速回路、容积调速回路和容积节流调速回路。

⒓ 节流阀节流调速回路：进口节流式、出口节流式和旁路节流式调速回路。

⒔ 泵—马达容积调速回路：变量泵—定量马达式、定量泵—变量马达式和变量泵—变量马达式调速回路⒕ 液压缸的种类：活塞缸和柱塞缸。

能形成差动回路的是活塞缸。

⒖ 液体压力损失包含：沿程压力损失和局部压力损失。

1.工作压力和额定压力1)工作压力：马达的进口实际压力，大小由负载决定。

马达进、出口的压差称为马达的压差。

2)额定压力：允许使用的最大工作压力。

2.排量和流量1)排量V：马达每转一圈吸入油的体积。

单位为ml/r。

分为理论排量和实际排量。

2)流量q：马达单位时间内吸入油的体积。

单位为L/min。

分为理论流量和实际流量。

q=Vn3.功率和效率容积效率=理论排（流）量/实际排（流）量。

ηv=vth／vr=qth／qr机械效率=实际扭矩/理论扭矩。

ηm=Tr／Tth总效率=容积效率×机械效率。

η=ηvηm输出功率：Trω输入功率：pqr4.马达的输出扭矩ΔPqrηvηm=TrωΔPvrnηvηm= Tr 2πnTr =ΔPvthηm ／2π1.单向定量马达:进出油口固定，排量不可调.2.单向变量马达：进出油口固定，排量可调。

3.双向定量马达：进出油口不固定，排量不可调。

4.双向变量马达：进出油口不固定，排量可调2.差动（连接）缸差动缸是因单杆缸的进、回油腔连接到一起而得名。

它是一种状态名称，而非结构名称。

输出力：F=pπd2／4输出速度：ν=4q／πd22.液控单向阀①功能：使液体单方向通过，有控制反方向也可以通过二.换向阀（Selector)作用：控制执行元件的运动方向（通过控制液体的流动方向）4.换向阀在液压系统中的作用换向阀主要作用是控制执行元件的运动方向，兼有卸荷、顺序动作等功能2.压力控制阀一.溢流阀（Relief valves）1.功能：对于液体它是一道门。

阀前压力达到某值（调定压力）时，阀打开。

阀前压力小于调定压力时，阀关闭4.溢流阀在液压系统中的作用1）保持系统压力稳定（做溢流阀用）常开型2）防止系统超载（做安全阀用）常闭型3）做背压阀用4）做卸荷阀用二.减压阀（Pressure reduce valves）1.功能减压阀对流经的流体的压力有降低作用。

分定值、定差、定比三种。

一般的减压阀为定值减压阀，能维持阀出口压力值恒定5.减压阀在液压系统中的作用用在分支油路上（如夹紧、润滑油路等）。

液压知识点总结一、液压系统的基本原理液压系统是利用液体在管道中传输压力和运动的原理，将原始能量通过液体传递到执行元件，实现各类工程机械的动作。

液压系统由液压泵、执行元件、控制元件、辅助元件及液压油箱等组成。

液压泵是液压系统的动力源，通过机械传动或电动驱动，将机械能转换成液压能。

执行元件主要是各种液压缸、液压马达等，用来产生机械运动。

控制元件主要包括液压阀、液压控制单元，用来控制液压系统的工作方式和方向。

辅助元件包括油箱、滤油器、冷却器等，用来保证液压系统的正常工作。

二、液压油的选用和性能液压油在液压系统中的作用十分重要，正确的液压油选用能够保证液压系统的正常工作。

液压油的主要性能包括黏度、氧化安定性、防泡性和抗乳化性等。

黏度是液压油最基本的性能指标，过低的黏度会导致液压系统的泄漏和磨损，过高的黏度会导致液压系统的工作效率降低。

氧化安定性是指液压油在高温、高压下的稳定性，好的氧化安定性能能够延长液压系统的使用寿命。

防泡性和抗乳化性是指液压油在运行过程中，能够防止气泡和水的混入，影响系统的正常工作。

三、液压传动元件1、液压泵液压泵是液压系统的动力源，将机械能转化成液压能，为液压系统的正常工作提供动力。

液压泵的种类主要有齿轮泵、叶片泵和柱塞泵等。

齿轮泵结构简单，价格低廉，但噪音大，密封性能差；叶片泵噪音小，但对脏物敏感，易损坏；柱塞泵功率大，工作效率高，但价格昂贵，维护成本高。

2、液压缸液压缸是液压系统中的重要执行元件，主要用于产生线性运动。

液压缸由缸管、活塞、活塞杆、密封件等部分组成。

液压缸工作时，通过液压泵产生的液压力，推动活塞运动，完成工件的加工和装卸等作用。

3、液压阀液压阀是液压系统中的重要控制元件，主要用来控制液压油流的方向、压力和流量等。

液压阀种类繁多，根据不同的控制要求，有单向阀、溢流阀、调速阀、安全阀等。

四、液压系统的应用领域液压系统广泛应用于机械工程、冶金工程、建筑工程、航空航天等领域。

常用液压知识点总结液压系统主要由以下几部分组成：液压泵、液压控制阀、执行元件（液压缸、液压马达等）、储油装置、管路组件和附件等。

本文将对液压系统中的一些常用知识点进行总结，包括液压泵、液压缸、液压控制阀、液压传动、液压油、液压动力、液压缸的工作原理等方面的知识点。

一、液压泵液压泵是液压系统中的动力源，它是将机械能转换成液压能的设备。

液压泵主要有齿轮泵、齿条泵、涡轮泵、柱塞泵和螺杆泵等几种类型。

1. 齿轮泵齿轮泵是最简单的液压泵，它由双齿轮组成，通过旋转相对方向的两个齿轮来吸入、挤压和泵出液体。

齿轮泵的优点是结构简单、价格低廉，但由于齿轮与壳体之间的间隙，使得密封性差，易造成泄漏。

2. 齿条泵齿条泵是通过齿轮驱动一个或多个齿条在油箱内做往复运动，从而产生液压能。

齿条泵的结构紧凑，所需的转速较高，但输出脉动小。

3. 涡轮泵涡轮泵是一种离心泵，通过高速旋转的叶轮来形成离心力，将液体压送出去。

涡轮泵可以提供较高的流量，适用于大型机械设备。

4. 柱塞泵柱塞泵是一种高压泵，通过柱塞在缸内往复运动来产生液压能。

柱塞泵具有可调的输出量和流量，适用于高压液压系统。

5. 螺杆泵螺杆泵是一种容积变化泵，通过螺杆的旋转来改变泵腔内的容积，从而将液体压送出去。

螺杆泵适用于高黏度液体的输送，但结构复杂，价格较高。

二、液压缸液压缸是液压系统中的执行元件，通常用于产生直线运动。

液压缸主要由缸体、活塞、活塞杆和密封件等部件组成。

1. 液压缸的工作原理液压缸是通过液压系统中的液压能来产生机械运动的设备。

当液压油驱动活塞在缸内做往复运动时，产生直线运动的动力。

液压缸的工作原理是利用液体在缸内的压力来产生机械力，由于活塞的运动，实现对外部负载的推拉操作。

2. 液压缸的种类液压缸主要分为单作用液压缸和双作用液压缸两种。

单作用液压缸是只在一侧施加压力，另一侧自由放气，只能产生单向推动力，适用于需要单向行程的操作。

双作用液压缸是两侧都可以施加压力，可以产生双向推拉力，适用于需要双向行程的操作。

液压系统知识点汇总一液压传动组成部分：1.1执行装置（执行元件）：把液压能转换机械能。

如液压马达（回转），液压缸（直线）。

1.2能源装置（动力元件）：给系统提供压力油，把机械能转换成液压能。

如液压泵1.3辅助装置。

如油箱，滤油器，油管。

（必不可少）1.4控制调节装置。

各种阀（溢流阀，节流阀，换向阀，开停阀等）对系统压力，流量，流动方向进行控制调节。

1.5工作介质。

传递能量的流体，即液压油等二液压传动的优缺点帕斯卡原理2.1.1液压和气压传动中工作压力取决于负载，与流入流体多少无关2.1.2活塞运动速度取决于进入缸体的流量，而与流体的压力大小无关2.1.3液压和气动传动是以流体的压力能来传递动力的2.2优点：2.2.1可大范围内实现无极调节2.2.2油管连接，方便布置2.2.3重量轻，结构紧凑，惯性小2.2.4通过溢流阀可以过载保护，液压件能自行润滑，寿命长2.2.5传递运动均匀平稳，负载变化时速度较为稳定2.2.6液压元件实习了标准化，系列化，通用化，便于设计，制造，推广使用2.2.7有各种控制阀，容易实现自动化，容易实现复杂的自动工作循环，而且可以实现遥控2.3缺点：2.3.1液压传动要求有单独的能源，不像电源那样使用方便2.3.2液压系统中的漏油等因素，影响运动的平稳性和正确性，不能保证严格的传动比2.3.3液压系统发生故障不易检查和排除2.3.4液压传动对油温的变化比较敏感，温度变化时，液体黏性发生变化，影响稳定性，不适宜在温度变化很大的环境条件2.3.5加工工艺复杂（减漏，液压元件配合精度高）2.4液压油2.4.1黏度绝对黏度（动力黏度）代表黏性大小运动黏度（用于比较）相对黏度（条件黏度）相对于蒸馏水的黏性大小来表示该液体的黏性2.4.1.1影响黏度的因素：温度黏度指数：液压油度量黏度随温度变化的程度，液压油黏度指数越高，黏度随温度变化越小，黏温特性越好，液压油应用的温度范围越广。

压力压力在极高或变化很大的时候才对黏度有影响，一般情况下，液体压力加大时，分子之间的距离缩小，内聚力增大，黏度也随之增大。

液压维修知识点总结一、液压系统的基本原理1. 液压系统的工作原理液压系统利用液体传递力和能量的原理，通过控制液体的流动来实现机械传动和控制的目的。

基本原理是利用液体在容器内传递力和能量，通过控制泵送液体的流量和方向，来控制机械的动作。

2. 液压系统的组成液压系统主要由液压泵、执行器（液压缸、液压马达等）、控制阀和液压油箱等组成。

液压泵负责将机械能转换成液压能，控制阀用于控制液体的流动和压力，执行器则是将液体的能量转换成机械能。

3. 液压系统的工作原理液压系统的工作原理是利用液体不可压缩的性质和液体传递力的原理，通过控制泵送液体的流动和控制阀的开关来实现机械的控制和驱动。

二、液压维修的基本知识点1. 液压泵的维修液压泵是液压系统的核心部件，主要有柱塞泵、齿轮泵和涡轮泵等。

液压泵的维修主要包括清洗、更换密封件、校准和调试等。

2. 控制阀的维修控制阀是液压系统的控制中枢，主要有单向阀、溢流阀、节流阀等。

控制阀的维修主要包括清洗、更换密封件、调节和校准等。

3. 液压缸和液压马达的维修液压缸和液压马达是液压系统的执行器，主要有单作用缸、双作用缸、液压马达等。

维修主要包括清洗、更换密封件、调节和校准等。

4. 液压系统的故障排除液压系统的常见故障包括液压泵泄漏、控制阀卡阻、液压缸或液压马达运动不灵活等。

故障排除主要包括检查液压管路、清洗和更换密封件、调整和校准等。

5. 液压油的维护液压系统的液压油质量对系统的工作效果和寿命有重要影响。

液压油的维护包括定期更换、保持清洁、控制温度等。

6. 安全知识液压系统的高压液体工作环境需要特别注意安全，维修人员需要了解液压系统的安全操作规程和应急措施。

三、液压系统的维修常见问题及解决方法1. 液压系统的漏油问题液压系统的漏油问题是常见的故障，可能是由于密封件老化、磨损或松动造成的。

解决方法包括更换密封件、调整紧固螺栓等。

2. 液压系统的压力不稳定问题液压系统的压力不稳定可能是由于液压泵或控制阀的故障所致，解决方法包括检查液压泵和控制阀的性能，进行调整和维修。

液压理论知识点总结一、液压的基本概念液压是一种利用液体传递能量的控制技术，液压系统由液压油、液压泵、液压阀和液压缸等组成。

液压系统通过控制液体的流动和压力，来实现各种动力传递和控制功能，广泛应用于工程机械、冶金设备、航空航天等领域。

1. 液压系统的组成及工作原理液压系统由液压源、执行元件、控制元件、辅助元件等组成。

液压泵通过将电力转化为液压能，提供动力源；液压缸、液压马达等执行元件通过液压能传递动力；液压阀通过控制液体的流动和压力，实现液压系统的控制功能；辅助元件如油箱、过滤器等则起到辅助作用。

2. 液压传动的基本原理液压传动通过控制和改变液体的流动和压力，来实现能量的转换和传递。

基本上可以分为两大类：液压传动和液压控制。

液压传动是指利用液压力来传递机械能，如液压缸、液压马达等；液压控制是指利用液压来控制各种执行元件，如液压阀、液压调速器等。

3. 液压系统的应用领域液压系统广泛应用于各个行业和领域，如工程机械、冶金设备、航空航天、汽车工程、船舶工程等。

液压系统具有功率密度高、传动稳定、动力输出平稳等优点，因此在这些领域有着不可替代的作用。

二、液压油的基本性能及选择液压油是液压系统中的能量传递介质，具有一定的密度、黏度、抗氧化性、抗乳化性等性能。

在选择液压油时，需要考虑系统的工作环境、工作条件、温度等因素，选择合适的润滑油品种和牌号。

1. 液压油的物理性能液压油的物理性能包括密度、黏度、凝固点、燃点、闪点等。

这些性能直接影响了液压系统的工作稳定性和可靠性。

2. 液压油的化学性能液压油的化学性能包括抗磨性、抗氧化性、抗乳化性等。

这些性能直接影响了液压系统的寿命和维护成本。

3. 液压油的选择原则液压油的选择需要考虑系统的工作环境、工作条件、温度等。

选择合适的润滑油品种和牌号，是确保液压系统正常工作和延长系统寿命的关键。

三、液压泵的类型及原理液压泵是液压系统中的动力源，根据其工作原理和结构特点可以分为很多不同的类型。

液压原理知识点总结一、液压原理的基本概念1. 液压系统：液压系统是一种利用液体传递能量的系统，由液压传动装置、液压执行器、液压控制元件和液压执行元件等组成。

液压系统广泛应用于冶金、工程机械、船舶、航空、航天、汽车等领域。

2. 液压传动：液压传动是利用液体传递压力和能量的一种传动方式。

液压传动具有传动平稳、传动距离远、传动力矩大等特点。

3. 液压执行元件：液压执行元件是将液压传动产生的能量转化为机械运动的元件，例如液压缸、液压马达等。

4. 液压执行器：液压执行器是液压系统中的一种机械设备，用于转换液压能为机械能。

液压执行器包括液压缸、液压马达等。

5. 液压控制元件：液压控制元件是用于控制液压系统中液体的流量、压力、方向和进行各种操作的设备，如液压阀、液压泵等。

6. 液压传动装置：液压传动装置是用于转换、控制和传递压力、流量、方向等参数的装置，包括液压泵、液压阀、液压油缸等。

二、液压传动的基本原理1. 液压原理：液压原理是描述液体在封闭容器中的不可压缩性和传递压力的原理。

液压原理主要涉及到流体静力学、流体动力学、密封技术、液压元件、流体管路等方面。

2. 流体的不可压缩性：流体的不可压缩性是指在一定温度和压力下，流体的体积几乎不受压力的影响。

这一特性是液压传动能够实现力和能量的传递的基础。

3. 布拉伯定律：布拉伯定律是流体力学中的基本定律，它描述了在一个封闭系统中，流体的压力和流体体积之间的关系，即P1V1=P2V2。

这一定律对于液压传动中的压力传递和流体体积变化具有重要意义。

4. 压力传递：液体在受到外部压力作用时，会均匀传递到容器内的各个部分。

这种特性使得液压传动系统可以实现泵送、拉伸、压缩等工作。

5. 流体力学：液压传动中涉及到的流体力学主要研究流体的静力学和动力学特性，以及管道流体的压降、阻力、管道设计等方面。

流体力学的研究有助于优化液压系统的设计和使用。

6. 液压元件：液压元件是液压系统的组成部分，包括油泵、液压阀、液压缸、油箱等。

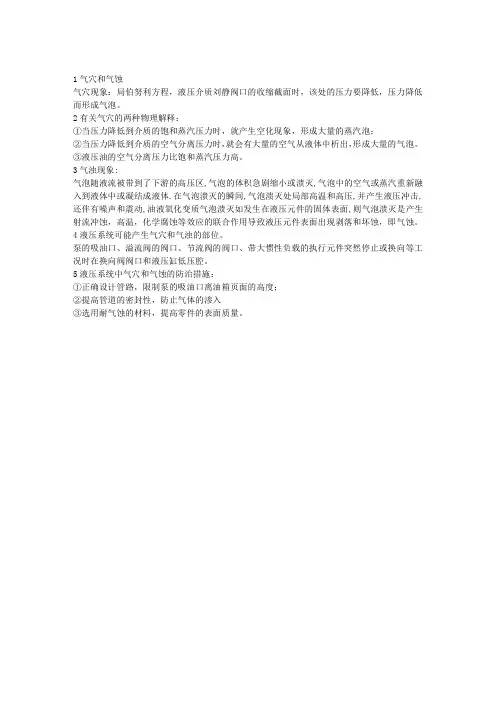

1气穴和气蚀
气穴现象：局伯努利方程，液压介质刘静阀口的收缩截面时，该处的压力要降低，压力降低而形成气泡。

2有关气穴的两种物理解释：
①当压力降低到介质的饱和蒸汽压力时，就产生空化现象，形成大量的蒸汽泡；
②当压力降低到介质的空气分离压力时，就会有大量的空气从液体中析出，形成大量的气泡。

③液压油的空气分离压力比饱和蒸汽压力高。

3气浊现象:
气泡随液流被带到了下游的高压区,气泡的体积急剧缩小或溃灭,气泡中的空气或蒸汽重新融入到液体中或凝结成液体.在气泡溃灭的瞬间,气泡溃灭处局部高温和高压,并产生液压冲击,还伴有噪声和震动,油液氧化变质气泡溃灭如发生在液压元件的固体表面,则气泡溃灭是产生射流冲蚀，高温，化学腐蚀等效应的联合作用导致液压元件表面出现剥落和坏蚀，即气蚀。

4液压系统可能产生气穴和气浊的部位。

泵的吸油口、溢流阀的阀口、节流阀的阀口、带大惯性负载的执行元件突然停止或换向等工况时在换向阀阀口和液压缸低压腔。

5液压系统中气穴和气蚀的防治措施：
①正确设计管路，限制泵的吸油口离油箱页面的高度；
②提高管道的密封性，防止气体的渗入
③选用耐气蚀的材料，提高零件的表面质量。
