传感器接口电路

微传感器与接口集成电路设计微传感器与接口集成电路设计是一种交叉学科领域，涉及电子学、物理学、材料科学、机械工程和化学等多个学科，它们的协同作用使得微传感器和集成电路技术在扩展和拓展领域上具有广泛的应用前景。

本篇文章将着重介绍微传感器与接口集成电路设计的概念、原理、发展和应用等方面。

一、微传感器与接口集成电路设计的概念微传感器与接口集成电路是指在集成电路上嵌入微传感器，在同一个芯片上实现传感、信号处理和控制电路的功能。

它可以将各种传感器集成到一个芯片上，实现微型化、低功耗、多参数监测和高性能等多种优势。

与传统的离散器件相比，它具有体积小、重量轻、集成度高、环境适应性好和性能稳定等优点，因此被广泛应用于精密测量、医疗健康、环境检测、安全监控等领域。

二、微传感器与接口集成电路设计的原理微传感器与接口集成电路的设计原理是将传感器的感知元件、信号调理电路、传输接口和数字信号处理电路等功能部件集成在一起，通过微电子加工工艺实现芯片级别的集成化。

传感器的感知元件根据不同的物理量制备，如电容、电阻、感应、压力、温度、湿度、光学等，将感知到的物理量转化为电信号。

信号调理电路实现对传感器信号的放大、滤波、线性化、温度补偿等处理，保证信号质量和可靠性。

传输接口和数字信号处理电路将传感器的信号通过模拟和数字信号转换传输到外部系统中，实现数据的处理和控制。

三、微传感器与接口集成电路设计的发展微传感器与接口集成电路设计的发展与微机电系统（MEMS）技术的发展密切相关。

20世纪80年代，美国斯坦福大学教授Roger T. Howe等人首次在晶圆加工的硅基板上制造了微机械结构，开创了MEMS技术的研究之路。

在此基础上，人们开始将MEMS技术与集成电路技术相结合，开发微传感器和微致动器等微系统。

随着制造技术的不断进步和应用需求的不断增加，微传感器与接口集成电路的可靠性和性能也得到了大幅度的提高和拓展。

四、微传感器与接口集成电路设计的应用微传感器与接口集成电路的应用非常广泛，主要包括以下方面：1.环境监测。

传感器的典型组成
传感器的典型组成包括：
1. 传感元件（Sensor Element）：用于将被测量的物理量转变
为电信号的元件，常见的传感元件包括光敏元件、压力传感器、温度传感器等。

2. 信号处理电路（Signal Processing Circuit）：用于对传感元
件输出的电信号进行放大、滤波、线性化等处理，以提高信号质量和准确度。

3. 连接电缆（Connection Cable）：连接传感元件和信号处理
电路，将传感元件采集到的电信号传输到信号处理电路。

4. 接口电路（Interface Circuit）：将信号处理电路处理后的电
信号转换为适合外部设备的信号输出，如模拟信号、数字信号或通信接口。

5. 外壳（Housing）：将传感器元件、信号处理电路、连接电
缆等封装在一起，起到保护传感器免受外部环境影响的作用。

6. 供电电路（Power Supply Circuit）：为传感器提供电源，保
证传感器能正常工作。

7. 校准装置（Calibration Device）：用于校准传感器的输出信号，提高传感器的准确性和稳定性。

以上是传感器的典型组成，不同类型的传感器在组成上可能会有所不同，适当调整和组合这些组成部分可满足不同传感器的需求。

微传感器与接口集成电路设计
一、微传感器与接口集成电路的概述
1.1 微传感器的定义与应用
1.2 接口集成电路的定义与应用
二、微传感器设计与制造
2.1 传感器设计的基本原理
2.2 主要传感器类型及其特点
2.2.1 压力传感器
2.2.2 温度传感器
2.2.3 光传感器
2.2.4 加速度传感器
2.3 微传感器的制造工艺
2.3.1 基于MEMS的制造工艺
2.3.2 微纳加工技术在传感器制造中的应用
2.3.3 传感器表面微纳加工技术的发展趋势
三、接口集成电路设计原理
3.1 接口电路的主要功能
3.2 接口电路的设计方法
3.2.1 信号放大电路设计
3.2.2 高精度ADC设计
3.2.3 模数转换器设计
3.3 接口电路的选择与优化
3.3.1 传统接口电路的选择
3.3.2 集成接口电路的选择
3.3.3 接口电路的性能优化方法
四、微传感器与接口集成电路设计的关键技术
4.1 微传感器与接口集成电路的耦合方法
4.2 接口电路的功耗优化技术
4.3 微传感器与接口集成电路的封装与测试
五、微传感器与接口集成电路设计的挑战与发展趋势
5.1 器件尺寸与性能的折中
5.2 集成度与功耗的平衡
5.3 新材料的应用与工艺的优化
5.4 微传感器与接口集成电路在智能物联网中的应用前景
六、结论
6.1 微传感器与接口集成电路设计的重要性
6.2 总结微传感器与接口集成电路设计的关键技术
6.3 展望微传感器与接口集成电路设计的未来发展方向。

实验三电阻式传感器的仿真与接口电路设计首先介绍一款应变片传感器YZC-1B称重传感器。

它的主要参数见下表。

额定载荷：3,5,8,10,15,20,25,30, 35,40,45kg绝缘电阻：≥5000MΩ工作温度范围：-40 ～+80℃灵敏度：2.0±0.002mv/v 安全过载：150%F.S综合误差：±0.02%F.S 极限过载：200%F.S 蠕变：±0.02%F.S推荐激励电压：10～12V(DC)零点平衡：±1%F.S最大激励电压：15V零点温度影响：±0.02%F.S/10℃密封等级：IP67输出温度影响：±0.02%F.S/10℃材质：铝合金输入电阻：405±5Ω电缆：线长：0.3～3m；直径：￠4mm 输出电阻：350±3Ω输入+：红；输入-：黑；输出+：绿；输出-：白这种传感器主要的应用领域是电子计价秤、计重秤等小台面电子秤。

它的外观是这样的。

这个实验里首先对这样一款传感器进行仿真，然后设计一个接口电路，使其具有测量压力（重量）的功能。

电阻应变片的工作原理基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。

应变片是由金属导体或半导体制成的电阻体，其阻值随着压力的变化而变化。

对于金属导体，导体变化率△R/R的表达式为:△ R/R ≈(1＋2μ)ε式中μ为材料的泊松系数；ε为应变量。

通常把单位应变所引起电阻值相对变化称作电阻丝的灵敏系数。

对于金属导体，其表达式为:K＝△R/R＝(1＋2μ)所以△R/R＝Kε。

在外力作用下，应变片产生变化，同时应变片电阻也发生相应变化。

当测得阻值变化为ΔR时，可得到应变值ε，根据应力与应变关系，得到应力值为:σ＝Eε式中：σ为应力；ε为应变量（为轴向应变）；E为材料的弹性模量（kg／mm2）。

又知，重力G与应力σ的关系为G＝㎎＝σs 。

式中：G为重力；S为应变片截面积。

电路基础原理传感器与电路的接口设计与应用在现代科技的高速发展下，传感器的应用越来越广泛。

传感器是将非电信号转换为电信号的装置，它能将物理量或化学量转换为有关的电信号。

这些电信号经过电路的处理后，可以用来控制各种设备，实现自动化控制。

本文将围绕电路基础原理、传感器与电路的接口设计和应用来展开论述。

一、电路基础原理电路是物理学中的一个重要概念，它是由导体和电子器件组成的路径，可以使电流在其中流动。

电路基础原理研究电流、电压和电阻之间的关系。

其中，欧姆定律是最基本的电路定律，它描述了电流和电压之间的关系，即电流等于电压与电阻之比。

根据欧姆定律，我们可以计算电路中的电流、电压和功率等参数。

在电路设计中，我们还需要掌握串、并联电路的原理。

串联电路是将电子器件依次连接在一起，电流在其中依次通过。

并联电路是将电子器件并联连接，电流在其中分流。

根据串并联电路的原理，我们可以灵活地设计各种电路结构，满足实际需求。

二、传感器与电路的接口设计传感器是一种能够感知并采集信息的装置。

根据测量原理的不同，传感器可以分为力传感器、温度传感器、压力传感器等多种类型。

传感器与电路的接口设计是将传感器与电路连接起来，使其能够正常工作。

一般来说，传感器的输出信号为模拟信号，而电路的输入信号为数字信号。

因此，我们需要通过模数转换器（ADC）将传感器的模拟信号转换为数字信号，然后通过数字信号处理器（DSP）或微控制器（MCU）进行处理。

在传感器与电路的接口设计中，我们还需要考虑信号调理和滤波。

信号调理是指通过放大、移位等操作改变信号的幅值和形态，以适应电路的输入要求。

滤波则是指去除信号中的噪声和杂波，提高信号的质量和可靠性。

三、传感器与电路的应用传感器与电路的应用广泛存在于各个领域。

在工业自动化中，传感器可以用来监测和控制生产过程中的温度、压力、湿度等参数，提高生产效率和产品质量。

在智能家居中，传感器可以用来实现家庭安防、智能灯光控制、自动化家电控制等功能，为人们提供更舒适、便捷的生活环境。

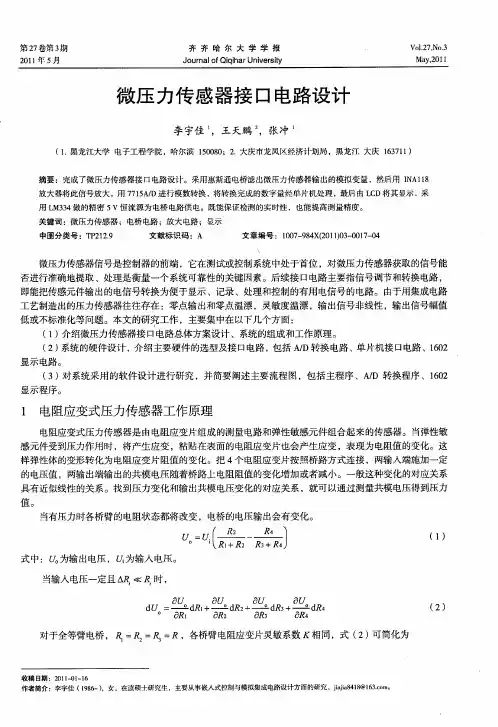

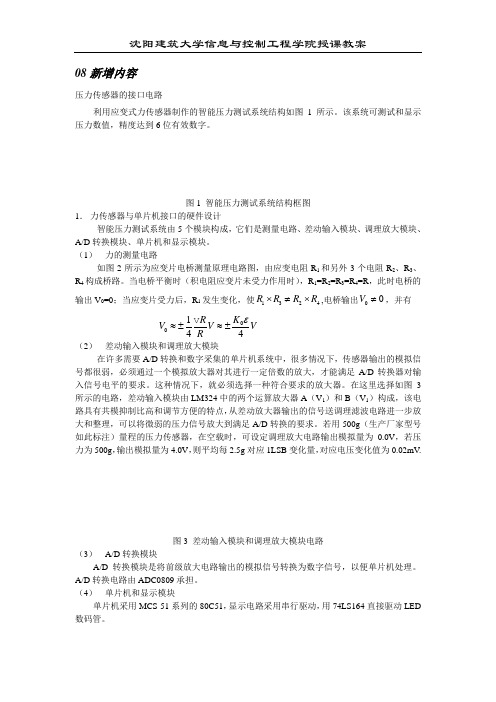

08新增内容压力传感器的接口电路利用应变式力传感器制作的智能压力测试系统结构如图1所示。

该系统可测试和显示压力数值，精度达到6位有效数字。

图1 智能压力测试系统结构框图1． 力传感器与单片机接口的硬件设计智能压力测试系统由5个模块构成，它们是测量电路、差动输入模块、调理放大模块、A/D 转换模块、单片机和显示模块。

（1） 力的测量电路如图2所示为应变片电桥测量原理电路图，由应变电阻R 1和另外3个电阻R 2、R 3、R 4构成桥路。

当电桥平衡时（积电阻应变片未受力作用时），R 1=R 2=R 3=R 4=R ，此时电桥的输出V 0=0；当应变片受力后，R 1发生变化，使1324R R R R ⨯≠⨯,电桥输出00V ≠，并有 00144K R V V V Rε≈±≈±（2） 差动输入模块和调理放大模块在许多需要A/D 转换和数字采集的单片机系统中，很多情况下，传感器输出的模拟信号都很弱，必须通过一个模拟放大器对其进行一定倍数的放大，才能满足A/D 转换器对输入信号电平的要求。

这种情况下，就必须选择一种符合要求的放大器。

在这里选择如图3所示的电路，差动输入模块由LM324中的两个运算放大器A （V 1）和B （V 1）构成，该电路具有共模抑制比高和调节方便的特点，从差动放大器输出的信号送调理滤波电路进一步放大和整理，可以将微弱的压力信号放大到满足A/D 转换的要求。

若用500g （生产厂家型号如此标注）量程的压力传感器，在空载时，可设定调理放大电路输出模拟量为0.0V ，若压力为500g ，输出模拟量为4.0V ，则平均每2.5g 对应1LSB 变化量，对应电压变化值为0.02mV .图3 差动输入模块和调理放大模块电路（3） A/D 转换模块A/D 转换模块是将前级放大电路输出的模拟信号转换为数字信号，以便单片机处理。

A/D 转换电路由ADC0809承担。

（4） 单片机和显示模块单片机采用MCS-51系列的80C51，显示电路采用串行驱动，用74LS164直接驱动LED 数码管。

如何设计一个简单的气体传感器电路设计一个简单的气体传感器电路是一项重要且有挑战性的工程任务。

通过传感器检测特定气体的存在并将其转换为电信号，可以实现对气体浓度的测量和监测。

下面将介绍如何设计一个简单而高效的气体传感器电路。

一、器件选择在设计气体传感器电路之前，首先需要选择合适的传感器器件。

常用的气体传感器包括电化学传感器、半导体传感器、红外传感器和PID传感器等。

这些传感器根据不同的工作原理和灵敏度范围适用于不同的气体检测。

二、传感器接口电路设计传感器与接口电路是实现气体浓度测量的关键部分。

一般来说，传感器的电极需要与一个电路相连，以便将传感器产生的信号转换为可测量的电压或电流信号。

1. 放大电路设计由于传感器输出信号的幅值往往比较小，因此需要设计一个放大电路来提高信号的幅值并减小噪声干扰。

常见的放大电路包括运算放大器放大电路和差分放大电路等。

根据传感器输出信号的类型和幅值范围，选择合适的放大电路方案。

2. 滤波电路设计传感器的输出信号可能会受到其他噪声的干扰，因此需要设计一个滤波电路来去除这些噪声。

滤波电路通常包括低通滤波器和带通滤波器，可以根据实际需求选择适当的滤波器类型和截止频率。

3. 校准电路设计为了提高传感器的准确性和可靠性，通常需要设计一个校准电路来校正传感器的输出。

校准电路可以根据已知浓度的气体样品进行校准，将传感器输出与实际浓度之间的差异最小化。

三、电源电路设计除了传感器接口电路外，还需要设计一个适当的电源电路来为整个气体传感器电路提供电源。

电源电路应具备稳定、可靠的输出电压或电流，并能满足传感器和接口电路的供电需求。

1. 电源稳压为了保证传感器及其接口电路的正常运行，电源电路需要提供稳定的电压或电流输出。

可以采用线性稳压器或开关稳压器等电源管理器件来实现电源稳压。

2. 电源滤波为了去除电源中的噪声和干扰，可以在电源电路中添加滤波电容和电感等元件来实现电源滤波。

这可以降低传感器接口电路对电源噪声的敏感度，提高整个电路的稳定性和性能。

电桥电路在传感器接口电路中的应用电桥电路是一种常用的电路，在传感器接口电路中也得到了广泛的应用。

电桥电路利用了材料在受到外力作用时的电阻变化现象，通过电桥的测量，可测出物理量的大小。

下面将从电桥电路的基本原理、电桥电路在传感器接口电路中的应用以及一些注意事项等方面详细介绍。

一、电桥电路的基本原理电桥电路是利用电阻的变化来检测物理量的大小，通常由四个电阻组成一个桥形电路。

当被测物理量发生变化时，其中一个电阻会发生变化，从而导致电桥电路的电压输出值发生变化。

通常，如果电桥四个电阻中有两个相等，而其他两个又相等，那么当被测量发生变化时，电桥电路的电压输出值将会非常敏感，可以非常精确地测量物理量的大小。

二、电桥电路在传感器接口电路中的应用电桥电路是一种非常常用的电路，广泛应用于传感器接口电路中。

例如，在温度传感器接口电路中，我们可以将一个温度传感器与一个电阻相结合，组成一个电桥电路。

当温度改变时，电阻的值也会发生改变，从而引起电桥电路输出端的电压变化。

通过这种方式，我们可以精确地测量温度的大小。

在压力传感器接口电路中，电桥电路也得到广泛使用。

我们可以将一个压力传感器与一个电阻相结合，组成一个电桥电路。

当压力发生变化时，电阻值也会随之变化，从而引起电桥电路输出端的电压变化。

通过这种方式，我们可以精确地测量压力的大小。

三、注意事项在使用电桥电路时，需要注意以下几点：1.电桥电路中的电阻应该相等，以确保精确测量。

2.被测物理量的变化要足够小，以防止电桥电路的不确定性。

3.电桥电路的电源电压稳定，以确保精确测量。

4.对于一些高频应用，需要采用特殊的电桥电路结构，以确保信号不会受到干扰。

总的来说，电桥电路在传感器接口电路中的应用非常广泛。

它不仅可以精确测量物理量，而且还具有灵敏和稳定的特点，使其成为传感器接口电路中重要的一部分。

传感器架构及各组成部分介绍1.信号采集：传感器的信号采集部分主要负责将感测到的物理量转变成电信号，以便后续的处理和输出。

信号采集包括以下几个组成部分：a.传感元件：传感器的核心部分，用于感测环境中的物理量，例如温度、湿度、压力等。

常见的传感元件包括温度传感器、加速度传感器、压力传感器等。

b.信号调理电路：用于对原始传感器信号进行放大、滤波、去噪等处理，以保证信号的准确性和稳定性。

常见的信号调理电路包括放大器、滤波器、模数转换器等。

c.传感器接口电路：负责将信号调理后的电信号转换成数字信号，以便进一步处理和输出。

传感器接口电路通常包括模数转换器、数据采集电路等。

2.信号处理：信号处理部分主要负责对采集到的信号进行处理和分析，以提取有用的信息。

信号处理包括以下几个组成部分：a.数据处理器：用于对采集到的信号进行数字信号处理，例如滤波、傅里叶变换、时域分析等。

常见的数据处理器包括微处理器、数字信号处理器等。

b.算法处理器：用于对采集到的信号进行特定的算法处理，以提取有用的信息。

算法处理器通常包括数字信号处理器、专用算法处理芯片等。

c.存储器：用于存储采集到的信号和处理后的数据，以备后续使用。

存储器包括随机存取存储器（RAM）、只读存储器（ROM）、闪存等。

3.信号输出：信号输出部分主要负责将处理后的信号以适当的形式输出给用户，以便进行进一步的分析和应用。

信号输出包括以下几个组成部分：a.显示器/显示模块：用于将处理后的数据以可视化的形式呈现给用户，例如液晶显示屏、LED显示模块等。

b.数据接口：用于将处理后的数据输出给其他设备，例如串口、并口、无线通信接口等。

c.控制器：用于控制信号的输出方式和时间，例如微处理器、控制电路等。

传感器架构的设计和选择取决于具体的应用需求和技术要求。

在实际应用中，根据不同的物理量和环境条件，可以选择不同类型的传感器元件和信号处理方式，以满足不同的需求。

同时，传感器架构也可以根据不同的应用场景和要求进行定制设计，以实现更高的灵活性和性能。
