预留通道接头防水施工工艺

节段预制装配综合管廊接头防水施工工法一、前言随着城市建设的不断扩大和完善，综合管廊的作用越来越重要。

而节段预制装配综合管廊接头防水施工工法，就是针对综合管廊接头防水问题而设计的一种解决方案。

本文将详细介绍该工法的工艺原理、施工过程、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，并给出一个工程实例。

二、工法特点 1. 提高施工效率：采用预制节段的方式，可以大大提高施工效率，减少施工时间。

2. 环保节能：在原材料使用上，工法更加环保，减少了对资源的浪费，符合可持续发展的要求。

3. 防水效果好：采用专业防水材料，能够确保接头的防水效果和稳定性。

4. 技术要求高：工艺对施工人员的技术要求较高，需要具备一定的经验和技术能力。

三、适应范围该工法适用于各类管道的接头防水施工，包括给水、排水、电力、通信等管道。

适用于地下、地上以及立体交通综合管廊的建设工程。

四、工艺原理该工法主要通过预制节段和防水材料的应用来实现管道接头的防水效果。

预制节段满足了快速装配和准确连接的要求，防水材料则能够有效隔离水分和防止渗漏。

在实际应用中，根据具体情况，可以采用不同类型的防水材料，如橡胶密封条、防水涂料等。

五、施工工艺1. 准备工作：清理施工现场，安装施工围挡，设置施工标志。

2. 节段预制：进行预制节段的制作，包括钢筋加工、混凝土浇筑等工序。

3. 节段安装：将预制节段按照设计要求进行安装，并使用专用工具进行连接。

4. 防水施工：在接头部位施工防水材料，确保材料的平整、紧密。

5. 后处理：进行清理、封固等工序，确保施工质量。

六、劳动组织根据工程的规模和进度安排，设置施工班组，明确各项任务的负责人，合理分配工作量，确保施工进度和质量。

七、机具设备1. 预制节段制作设备：包括钢筋加工机、模板和混凝土搅拌机。

2. 节段安装设备：包括吊装设备、连接工具等。

3. 防水施工设备：包括刷涂工具、刷涂机等。

八、质量控制1. 材料质量控制：对防水材料进行检查和验收，确保质量符合要求。

目录一、编制依据 (1)二、工程概况 (1)2.1车站概况 (1)2。

2防水设计要求 (2)三、施工组织机构 (3)四、施工准备 (3)4.1 技术准备 (3)4.2 材料准备 (3)4.3 机具准备 (4)4。

4 劳动力准备 (4)五、施工工艺流程 (4)5。

1 施工总体工艺流程 (4)5。

2 高分子自粘胶膜防水卷材施工工艺流程 (5)5.3 聚氨酯涂膜防水施工工艺流程 (5)六、施工方法 (5)6。

1 底板和侧墙自粘胶膜防水卷材施工方法 (5)6。

2 顶板聚氨酯涂膜防水施工方法 (7)6.3 施工缝防水处理 (9)6。

4 变形缝防水处理 (9)6.5诱导缝防水处理 (10)6.6 接地电极防水处理 (11)6。

7 盾构洞口防水收口处理 (11)6。

8 穿墙管、钢管降水井及格构柱防水处理 (12)6。

9通道口防水处理 (12)6.10 防水砼施工方法 (12)七、施工质量保证措施 (14)八、安全措施 (14)一、编制依据（1）长沙市轨道交通5号线一期工程一标二工区施工设计图纸。

（2）长沙市轨道交通5号线一期工程木莲冲站、雨花广场站、曲塘路站、劳动东路站详勘报告.（3）《地下工程防水技术规范》GB50108-2008。

（4)《地下防水工程质量验收规范》GB50208—2011。

（5)《地下铁道工程施工及验收规范》GB50119-2003。

（6）其他相关国家规范、长沙市地方规范及地铁工程相关规范、规程。

二、工程概况2.1车站概况木莲冲站为岛式地下两层三跨车站，采用明挖顺作法施工。

车站全长223。

5m、标准段宽度22.7m、基坑深17。

38～18.39m；车站两端接盾构区间，南、北端均预留盾构吊出条件，9号线换乘节点处为地下三层，基坑深约26。

29m。

本站共有4个出入口,2组风亭。

车站主体围护结构采用φ1000@1200钻孔桩，地下三层换乘节点区域围护结构采用φ1200＠1400钻孔桩。

车站地下两层区域通过冠梁兼抗浮压顶梁辅助抗浮，地下三层及部分地下两层区域设抗拔桩抗浮。

预制综合管廊接缝处防水施工工法预制综合管廊接缝处防水施工工法一、前言预制综合管廊是一种多功能、多层次的管线系统，为保证其正常使用，接缝处的防水施工工法至关重要。

合理的工法能够有效防止水渗漏，保障管廊的安全稳定运行。

二、工法特点预制综合管廊接缝处防水施工工法具有以下特点：1. 灵活性强：该工法适应不同尺寸、形状、材质的管廊接缝。

2. 施工快捷：采用预制构件和现场施工相结合，大大提高了施工效率。

3. 防水效果好：通过特殊的防水材料和工艺，确保接缝处的防水性能达到设计要求。

4. 施工成本低：减少了施工时间和人力物力资源的浪费，降低了施工成本。

三、适应范围该工法适用于各种类型的预制综合管廊接缝处，包括矩形、圆形、椭圆形等形状，可以应用于市政、交通、水利、电力等各类工程。

四、工艺原理通过选择合适的防水材料和采取适当的施工工艺，实现接缝处的防水效果。

工艺原理包括以下几个方面的内容：1. 耐水性：选择具有良好耐水性能的防水材料，能够在长期水浸的环境下保持稳定性。

2. 粘结性：采用特殊的粘结剂，能够形成牢固的连接，并与管廊接缝处形成完全密封。

3. 柔韧性：防水材料具有一定的柔韧性，能够适应管廊接缝处的变形和扩张。

4. 抗渗性：防水材料具有较高的抗渗性能，能够有效阻止水的渗透。

五、施工工艺1. 准备工作：选购适合的防水材料，并清理管廊接缝处的尘土和杂物。

2. 材料处理：根据设计要求，对防水材料进行预处理，保证其粘结性和柔韧性。

3. 施工工艺：采用滚涂法、刷涂法或喷涂法施工，涂布防水材料于接缝处，并按照设计要求进行层间粘结。

4. 干燥固化：等待涂层干燥固化，确保防水层的稳定性。

5. 检测验收：对施工质量进行检测和验收，确保防水效果达到设计要求。

六、劳动组织根据施工工艺要求，合理组织施工人员，确保施工过程的连续性和高效性。

七、机具设备1. 清理工具：包括清洁刷、清洁剂等，用于清理管廊接缝处的尘土和杂物。

2. 涂布工具：包括滚涂刷、刷子、喷涂器等，用于涂布防水材料。

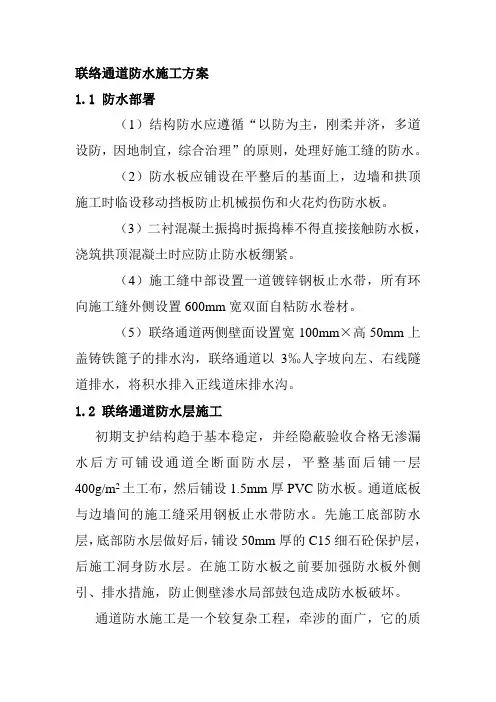

联络通道防水施工方案1.1 防水部署（1）结构防水应遵循“以防为主，刚柔并济，多道设防，因地制宜，综合治理”的原则，处理好施工缝的防水。

（2）防水板应铺设在平整后的基面上，边墙和拱顶施工时临设移动挡板防止机械损伤和火花灼伤防水板。

（3）二衬混凝土振捣时振捣棒不得直接接触防水板，浇筑拱顶混凝土时应防止防水板绷紧。

（4）施工缝中部设置一道镀锌钢板止水带，所有环向施工缝外侧设置600mm宽双面自粘防水卷材。

（5）联络通道两侧壁面设置宽100mm×高50mm上盖铸铁篦子的排水沟，联络通道以3‰人字坡向左、右线隧道排水，将积水排入正线道床排水沟。

1.2 联络通道防水层施工初期支护结构趋于基本稳定，并经隐蔽验收合格无渗漏水后方可铺设通道全断面防水层，平整基面后铺一层400g/m2土工布，然后铺设1.5mm厚PVC防水板。

通道底板与边墙间的施工缝采用钢板止水带防水。

先施工底部防水层，底部防水层做好后，铺设50mm厚的C15细石砼保护层，后施工洞身防水层。

在施工防水板之前要加强防水板外侧引、排水措施，防止侧壁渗水局部鼓包造成防水板破坏。

通道防水施工是一个较复杂工程，牵涉的面广，它的质量是通过第一道工序到最后一道工序内各防水环节的质量来综合体现，任何一个环节做得不好，都有可能对整体防水效果产生很大的影响，因此在整个施工过程中，必须加强过程控制，一步一步地做好每一道工序的防水质量。

1、主要防水技术措施⑴防水施工总原则：以防为主、多道设防、因地制宜、综合治理。

①首先将控制通道变形、保证通道稳定及初期支护防水作为防水施工的第一道防线来抓。

②把通道初支与二衬之间的防水层施工质量作为防水施工的第二道防线来抓。

③将做好施工缝、变形缝的防水作为防水施工的第三道防线来抓。

④保证二衬结构混凝土的自防水，做好防水施工的第四道防线。

⑤保证洞口等特殊部位的防水效果，做好防水施工的第五道防线。

⑵初期支护过程防水提高喷射混凝土的防水效果的实质就是增加喷射混凝土的密实性，减少其收缩变形裂缝，达到防渗漏目的。
