联想S510一体机拆机图解

前言联想旭日150笔记本是联想近期推出的一款低价位15寸笔记本，采用了Intel 855GME芯片组、Intel Celeron M 1.40 GHz处理器和30G富士通硬盘，其整体性能并不逊色与采用同频率迅驰处理器的产品，反而在功耗和发热量上具有一定的优势（详细评测请浏览本站《首测！6999元的联想旭日150笔记本》一文），并且仅为6999元的售价使其成为了一款性价比极高的15寸型笔记本。

今天我们就是要给大家深入的分析一下这款高性价比的联想旭日150笔记本是如何设计的，内部构造和用料如何。

联想旭日150笔记本Step 1拆解键盘1当然，拆机的第一步还是取下电池，然后我们可以取下键盘上方的长条形上盖和键盘。

联想旭日150键盘上方的长条形盖板没有螺丝固定，完全依靠卡扣锁紧。

轻轻翘开边缘，慢慢的将卡扣一个个退出来，需要注意的是，最后需要将盖板向左轻轻推一下才能拿下来。

另外，一般超薄的机器都会使用螺丝来紧固，但是对于比较大的机器到是用和不用差不多，因为机器有足够空间允许从内部加固。

如果是超薄的则不行，它就需要从下用一颗螺丝来直接固定，这样也可以减少螺丝的使用，从而也可以减轻质量。

拆解键盘１拆解键盘１Step 2 拆解键盘2拆下盖板后，就可以轻松的取下键盘了。

键盘的上下方均有卡扣，而且还有两个螺丝固定，将螺丝拧下后向屏幕方向轻轻推动，键盘下方的卡扣就会脱出，然后将键盘与主板的接口断开就可以取下键盘了。

拆下盖板后拿下键盘将键盘与主板的接口断开就可以取下键盘键盘Step 3 机身构造1这时，机身内的大致构造就展现在我们眼前了，开关键、无线网卡槽和CPU上方的保护板拆掉螺丝后可以取下。

机身内的大致构造就展现在我们眼前按键Step 4 机身构造2在机身后部左右两边各有一个螺钉，将它们取下后，整个屏幕就可以拿下来的，可以看到，屏幕通过两个圆柱形的金属棍插进机身内，使其固定。

机身后部左右两边各有一个螺钉转轴金属棍插进机身内Step 5 拆解显示屏1此时要注意，显示器的数据线和无线网卡数据线还在机身内，需要将固定显示器的数据线的螺钉取下，将接口拔出。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

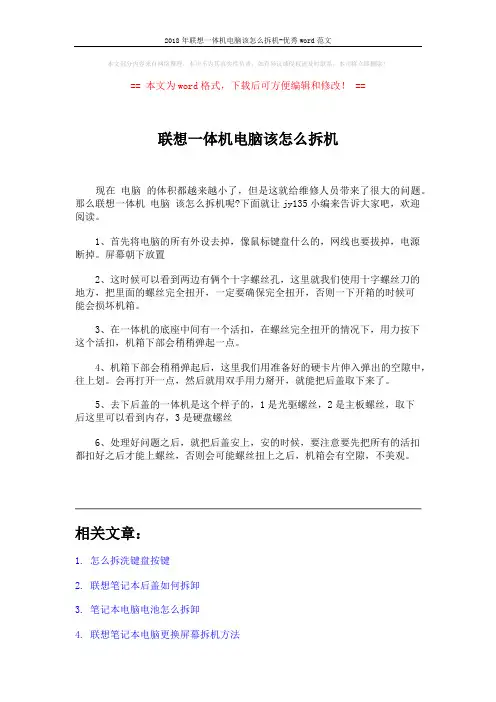

联想一体机电脑该怎么拆机
现在电脑的体积都越来越小了，但是这就给维修人员带来了很大的问题。

那么联想一体机电脑该怎么拆机呢?下面就让jy135小编来告诉大家吧，欢迎阅读。

1、首先将电脑的所有外设去掉，像鼠标键盘什么的，网线也要拔掉，电源断掉。

屏幕朝下放置
2、这时候可以看到两边有俩个十字螺丝孔，这里就我们使用十字螺丝刀的地方，把里面的螺丝完全扭开，一定要确保完全扭开，否则一下开箱的时候可
能会损坏机箱。

3、在一体机的底座中间有一个活扣，在螺丝完全扭开的情况下，用力按下这个活扣，机箱下部会稍稍弹起一点。

4、机箱下部会稍稍弹起后，这里我们用准备好的硬卡片伸入弹出的空隙中，往上划。

会再打开一点，然后就用双手用力掰开，就能把后盖取下来了。

5、去下后盖的一体机是这个样子的，1是光驱螺丝，2是主板螺丝，取下
后这里可以看到内存，3是硬盘螺丝
6、处理好问题之后，就把后盖安上，安的时候，要注意要先把所有的活扣都扣好之后才能上螺丝，否则会可能螺丝扭上之后，机箱会有空隙，不美观。

相关文章：
1.怎么拆洗键盘按键
2.联想笔记本后盖如何拆卸
3.笔记本电脑电池怎么拆卸
4.联想笔记本电脑更换屏幕拆机方法
5.笔记本如何拆装内存条
6.联想笔记本电脑如何拆卸键盘
7.怎样拆装台式电脑主机和机箱
8.台式电脑主板电池如何拆卸及安装
9.惠普笔记本电脑怎么样拆机
10.PS图层怎么拆分和合并。

联想S5100一体机拆机图解
该拆机图解是俺亲手一步一步边拆边照相写的，为的是使大家能够了解他的内部结构，并指导大家对其进行维护、升级和维修。

一、整机全貌图
二、拆机开始
1、先拆卸支架的后盖
·
2、拆卸支架
3、再拆卸后大盖的固定螺丝
拆开这个螺
丝
拆开这个螺
丝
拆开这个螺
丝
4、 用两个一字起，顺着后开边缘逐个慢慢撬开卡子，卡子很多一圈都是，大家要有耐心。

5、 打开后盖的全景图
6、 拆卸内存盖板，如果只是为了加内存，拆到这就可以加内存了，注意是笔记本的内存哦。

拆开这个螺丝
轻轻拨开两个铁
片，就可以打开
这个卡子了。

两个内存插槽7、拆卸托架的支撑盘
8、 拆卸硬盘托架，拆下螺丝和数据线后按箭头方向稍稍抬起拉出。

9、 拆卸光驱，拆下螺丝，用一字起拨送数据线插头，然后按箭头方向稍稍用力拉出。

数据线和电源线
10、拆卸扩展接口模块，拆除螺丝后，按箭头方向拉出。

11、
拆卸主板保护罩，拆开一个螺丝后就可以按箭头方向拉出了。

12、
主板功能区解析
这是扩展模块的插头，安装时确认插好哦。

三、注意事项
这里面每步都几乎是螺丝和卡子的结合，安装时一定要注意将卡子都推到位，这个机器做工很精细，如果发现螺丝孔对不上，那肯定就是你卡子没卡好。

注意千万不要用蛮力。

否则后果自负。

一、前言对于许多台式电脑的用户来说，也许你已经享受过自己动手更换显卡、CPU 所带来的乐趣，不过我们却又很少有机会能够体会DIY笔记本的乐趣，特别是当笔记本还是做为奢侈品的时候。

对于笔记本用户来说，笔记本厂商提供给我们的整机，往往有些该有的东西没有（如独立显卡），不该有的东西一大堆（如操作系统）。

整机要满足我们每个人的需求的确很难，能满足我们需求的本本价格又太贵。

如果你对这种现状感到强烈不满，那么千万不要错过此文，下面介绍的方法一定会适合你的。

许多人对准系统都已经比较熟悉了，但是对于笔记本准系统 Barebone知道的朋友还不是太多，我们可以把它想像成为一个“****”笔记本，一款只提供了笔记本最主要框架部分的产品，像基座、液晶显示屏、主板等，其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。

甚至对处于框架位置显示屏、主板用户如果还不满意的话，厂家也会提供相应的侯选产品供用户选择，以满足我们DIY笔记本的这种终极乐趣。

目前华硕、微星、精英等厂商都已经发布了多款这样的产品。

我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。

在本文中，我们以微星MSI MS-1029笔记本准系统为DIY的对象，这是一款基于AMD 平台的笔记，主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD 刻录机和15.4-inch WXGA宽屏LCD 。

接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。

根据应用需要，我们选择了下面的这些配件：处理器： AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) $280 无线网卡：MSI Wireless LAN Card (802.11b/g) with Bluetooth - $35 内存：OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB - $50 each 硬盘：Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - $139这次实战我们使用了基于AMD平台的产品，如果你不喜欢还可以另外选择英特尔平台的笔记本准系统，下面就让我们来看看如果自己动手来DIY自己的笔记本吧。
