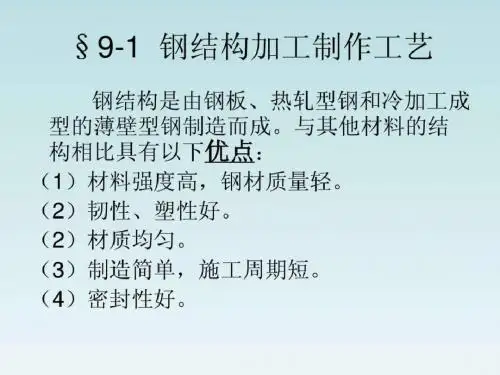

建筑施工技术教学课件第九章钢结构工程

.
26
3. 工程实例
——香港国际机场屋顶吊装施工
.
27
3. 工程实例
——中山大学风雨球场索拱结构施工
.
28
.
29
.
30
.
31
.
32
.
33
.
34
谢 谢！
.
35
• 1999年 成立了“建筑用钢技术协调组”，
并成立了相应的“钢结构专家组”与 “钢筋混凝土专家组”
.
8
1. 我国建筑钢结构回顾
• 1999年后
“建筑用钢技术协调组”制定了有关钢 结构工程技术政策：
《钢结构住宅建筑产业化技术导则》及
《国家建筑钢结构产业“十五”计划和2015 年发展规划纲要》
明确了今后建筑钢结构的发展重点
• 1987年 国家颁发 《在建筑结构设计中合理使用钢材的 若干规定》 规定“通过合理选择结构类型以节约 钢材，降低造价”
.
4
1. 我国建筑钢结构回顾
• 1985年~1995年间 我国钢产量达到 5，000~8，000万吨/年 已具备逐步发展建筑钢结构的条件， 但技术政策尚未调整。
.
5
1. 我国建筑钢结构回顾
.
20
3. 工程实例
——地王大厦钢 结构安装技术
.
21
3. 工程实例
——金茂大厦 钢结构安装 的校正
.
22
3. 工程实例
——金茂大厦钢结构安装的校正
.
23
3. 工程实例
——金茂大厦钢结构安装的校正
.
24
3. 工程实例
——香港国际机场屋顶吊装施工
.
25
3. 工程实例

02
03
04
抹灰前应先检查基层表面的平 整度，垂直度是否符合要求。
抹灰工程应分层进行，每层抹 灰厚度不宜过大。
不同材料基体交接处应采取防 止开裂的加强措施。
外墙涂料涂刷技巧和要求
基层处理
保持墙面干燥、清洁、无浮尘。
涂刷底漆
增强涂层附着力，提高面漆的装饰性。
外墙涂料涂刷技巧和要求
• 涂刷面漆：一般采用滚涂或喷涂方式，保持涂层均匀、无 流挂、无漏涂。
钢筋加工
01
包括除锈、调直、切断、成型等工序，确保钢筋尺寸和形状符
合设计要求。
钢筋连接
02
采用焊接、机械连接或绑扎连接等方式，保证钢筋连接质量和
强度。
钢筋安装
03
按照施工图纸和规范要求，将钢筋安装到模板中，确保位置准
确、固定牢固。
模板制作、安装与拆除流程
模板制作
根据混凝土结构形状和尺寸，制作合适的模板，确保模板平整、 光滑、尺寸准确。
防水工程施工技术
07
地下室防水措施及施工方法
地下室防水等级及设防要求
根据地下工程防水技术规范，确定地 下室防水等级，并采取相应的设防措 施。
地下室防水混凝土施工
选用合适的防水混凝土材料，严格控 制水灰比、坍落度等参数，确保混凝 土密实度。
地下室卷材防水层施工
在地下室底板、侧墙等部位铺设卷材 防水层，注意卷材的搭接和收头处理。
混凝土运输
采用合适的运输设备和方式，将混凝土从搅拌站运输到浇筑现场，确保混凝土在运输过程中 不出现离析、泌水等现象。
混凝土浇筑
按照施工图纸和规范要求，将混凝土浇筑到模板中，采用合适的振捣方式和设备，确保混凝 土密实、平整、无气泡。同时，注意控制浇筑速度和厚度，避免对模板和钢筋造成过大压力。

大跨度高度超静定钢结构的合拢
这里提到高度超静定结构，我没有一个明确的定义，但是指那种因为 超静定次数特别多，而造成对安装过程、焊接顺序或者焊接收缩、温度变 化所产生的应力特别敏感的结果。给“大跨度”的限定，主要是从水平方向 来考虑的，因此结构在竖向上最终只能是自由的，不会对这些应力敏感。 为了在设计的基准温度条件下达到应力最小，必须对这些结构进行合拢， 以释放部分应力。
大跨度高度超静定结构合拢口数量多，一次性合拢完成几乎是不可能的， 因此要分次合拢。采用分次合拢与合拢分段的问题一样，也需要计算才能 够选择最优的方案。
大跨度高度超静定钢结构的合拢
南奥：(1)主拱从两端往中间安装
(2)主拱合拢
大跨度钢结构的卸载技术
大跨度钢结构在实际安装时，必须设置临时支撑体系，当结构合拢完 成后要拆除临时支撑体系。但由于临时支撑体系还承受着结构的一部分荷 载，必须将这部荷载转换到结构自身的支撑体系后才能够拆除临时支撑体 系，这就是钢结构临时支撑体系的卸载。所以卸载过程也是荷载转换的过 程，一般支撑塔架的荷载应该是减少的，但是由于(1)卸载往往是分阶段分 区进行的，临时支撑体系之间在卸载过程中也存在荷载转换，因此卸载过 程中会出现临时支撑体系荷载增大的情况；(2)采用液压设备卸载时，往往 要先顶升再下降，因此也会导致临时支撑体系荷载增大的情况。因此支撑 体系的设计应该是在卸载分析之前完成的。从总体上来说，临时支撑体系 最好采用整体等比卸载，这样荷载不至于增大。
大跨度钢结构的卸载技术
进行调整难度较大。另一种方法就是采用非线性约束，即约束只受压而不 能受拉，但一般软件并不支持非线性约束。那么可以采用非线性单元来代 替非线性约束，非线性单元的刚度应该与支撑体系的刚度一致。当支撑体 系复杂时，这种方法也存在一定的问题。总之，采用约束或者非线性单元 来代替支撑体系与液压设备是存在许多问题的，所以最为重要的是开发卸 载单元，作为临时支撑体系与结构本身的连接单元，结果最为可靠。我们 在这方面做了一些工作。

第九章钢结构工程施工方案和技术措施第一节工程概况本工程为66459 部队库房翻建和改造工程新建装备库房本工程钢结构部分建筑等级为3 级，钢结构为门式钢结构，建筑结构安全等级二级，结构设计使用年限50年，抗震设防烈度为7 度，设计基本地震加速度值为0.15g。

建筑结构的防火等级为二级，屋面防水等级为二级。

第二节施工现场平面布置2.1 考虑到安装效率需设置地面装配场地，其中大型空间桁架主要在大厅柱间空地搭设操作平台进行拼装。

2.2 根据现场条件和构件情况，利用汽车吊将全部钢架结构吊装就位。

2.3设置电焊机10 台，分装在5个移动式焊机房内，分别靠近主轴两侧放置。

2.4气焊工具共10 套，氧气、乙炔瓶装供应，钢瓶分类存放在4个气瓶房内，靠近轴线两侧放置。

2.5设置2x1 个存放高强螺栓的仓库。

2.6 施工工具存放在工具房内。

2.7 现场设置2 个焊接材料库兼烘干机房，储存焊接材料并进行烘干处理。

2.8 屋面板在现场加工厂加工，工地需设置料场及屋面板加工场地。

见施工总平面布置图。

第三节钢结构制作3.1 技术要求3.1.1 材料根据设计要求，对其材料的选用要求如下：1) 钢架、钢架柱、钢梁、夹层钢结构、加劲板及连接板：采用Q345B ，其化学成分及力学性能应符合GB/T1591-94 的规定。

2) 檩条、墙梁、支撑等;采用Q235B ，其化学成分及力学性能应符合GB/T4957-1994 的规定。

3) 以上钢材应具有抗拉强度、伸长、屈服点和硫、磷含量的合格证，焊接结构应出具碳含量的合格证，此外承重结构采用的钢材应具有冷弯实验的合格证，当有抗震要求时：钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2，钢材应有明显的屈服台阶，且伸长率应大于20%，钢材应有良好的可焊性和合格的冲击韧性。

4) 焊接材料：焊接用焊条、焊剂、焊丝应符合现行国际的有关技术要求并与主体金属强度相适应。

Q235 钢：手工焊焊条采用E43 型焊条，埋弧焊焊丝采用H08A 焊丝及相应焊剂。
