DSP程式設計與實驗實驗講義2004 FallLab (12)授課：胡竹生教授2004.12.14Lab-12 FFT 程式與應用練習 1Exp18: FFT 程式與應用練習♦目的瞭解FFT 演算原理來製作濾波器，並練習在C55x 編譯環境中呼叫函式庫以實現之。

♦ 說明下面說明如何製作16-bit fixed-point radix-2 decimation-in-time FFT ，分析N -point DFT 的“放大倍率＂如下：N k x Max ek x Max ek x n X N k N k N k Nkn N k Nkn ×≤≤=−=−=∑∑−=−−=−)()()()(1~01~01212ππ因此N -point DFT 從訊號處理的角度而言，其放大倍率為N 。

假設，為使定點數(Fixed Point) 之計算結果不至於溢位，2v N =首先想到的作法是將輸入訊號或係數(即正餘弦函數值)做大小為N 的Scaling ，但是這將導致計算精準度降低或輸入動態範圍(Dynamic Range)縮小；相反地，另一作法是將Scaling Factor N 分散至各項計算中。

以radix-2 decimation-in-time FFT 為例，其計算分成v 個階段，倘若在每個階段除2，則其結果會與Scaled by N 相同，但是其中只犧牲一個位元精準度或輸入動態範圍(約6dB)，並與 N 無關。

此外，在C55x 程式撰寫方面，德州儀器(Texas Instruments TM )提供一包含訊號處理及數學運算的函式庫—DSPLIB 。

該函式庫附有許多FFT 相關操作函式且可由C 程式語言呼叫使用之。

如欲對此有更深入的瞭解，請參閱TI 技術手冊“TMS320C55x DSP Library Programmer’s Reference ”。

Lab-12 FFT程式與應用練習 2表18-1 DSPLIB函式庫參數協定表18-2 FFT相關呼叫函式列表Lab-12 FFT程式與應用練習 3表18-3 cfft函式架構及參數意義表18-3所使用的SCALE旗標，其作用在致能本實驗講義一開始所說FFT計算之Scaling功能（如：每個Butterfly層級scaling by 2）。

與cfft( )相類似的為傅立葉反轉函式cifft()。

表18-4 cifft函式架構及參數意義Lab-12 FFT程式與應用練習 4 ♦ 範例程式範例程式說明如何呼叫C55x函式庫製作一FFT濾波器。

函式庫呼叫設定：Step1：在程式起始時，引入dsplib.h檔。

( #include “dsplib.h” )Step2：在CCS主視窗選取Project Build Options路徑，並選擇彈跳視窗左下方「Preprocessor」分類項後，於”Include Search Path”格內鍵入” . ; C:\ti\c5500\dsplib\include”。

Step3：與step2相同視窗，選擇視窗上方「Linker」選項後，於底部”Library Search Path”格內新增”C:\ti\c5500\dsplib”；另外於”Include Libraries”格內新增”dsp5510bslx.lib; 55xdspx.lib”。

note：與dsk5510bslx.lib以”；”分號區隔。

Step4：設定完成，按「確定」。

之後，直接於撰寫之C程式語言中使用函式呼叫即可，如cfft( )、cifft( )…等。

圖18-1 於C程式起始引入dsilib.h檔函式庫Lab-12 FFT程式與應用練習 5圖18-2 CCS編譯環境之鏈結設定Lab-12 FFT程式與應用練習 6FFT動態繪圖設定：Step1：於程式尾端”i=0;” 處，設定Probe-point及Breakpoint。

圖18-3 設定Probe Point及Break PointStep2：輸入訊號繪圖設定。

於CCS主視窗選取「View」 「Graph」 「Time/Frequency..」路徑，修改彈跳視窗內的設定值如下：Start Address：0x000820 (用戶端inputbuf22起始位址)Acquisition Buffer Size：256 (用戶端FFT取樣點數)Index Increament：2Display Data Size：256 (用戶端FFT取樣點數)DSP Data Type：16-bit signed integerStep3：重複step2動作，設定訊號輸出繪圖，但下列兩設定值有異：Start Address：0x000F20 (用戶端temp_result2起始位址)Index Increament：1Lab-12 FFT程式與應用練習7圖18-4 繪圖基本設定Step4：再以上設定皆完成後，回至CCS主視窗選取Debug Animate 路徑（或按F12），程式即開始執行並繪圖。

範例程式：square.asm**************************************************************************** square.asm*--------------------------------------------------------------------------------------* Objective:* 1) Calculate the square of the real and imaginary parts.Lab-12 FFT程式與應用練習8*--------------------------------------------------------------------------------------* By Jwusheng Hu, Tzung-Min Su, Wei-Han Liu, Ming-Chien Tsai* CopyRight 2004/08/03**************************************************************************_square.global.mmregs.data.text.c54cm_off_squareloop:C54CMBCLRFRCTBSETMOV T0,BRC0endblock-1RPTBMPYM *AR0, *AR0, AC0 ; AC0 = square of (*AR0)AMAR *AR0+ ; shift the pointerAC0,-16,AC0SFTSMOV AC0,*AR2+ ; store the resultMPYM *AR1, *AR1, AC0 ; AC0 = (*AR1)^2AMAR *AR1+ ; shift the pointerAC0,-16,AC0SFTSMOV AC0,*AR3+ ; store the resultendblock:RET.endLab-12 FFT程式與應用練習9範例程式：fft.c/*************************************************************************** fft.c*--------------------------------------------------------------------------------------* Objective:* 1) Practice FFT coding and DSPLIB calling.*Graph properties:* Start Address : 0x000F20 (Default temp_result2 address)* Buffer Size : 256 (Default FFT number)* Display Data Size : 256* DSP Data Type : 16-bit signed integer*--------------------------------------------------------------------------------------* By Jwusheng Hu, Tzung-Min Su, Wei-Han Liu, Ming-Chien Tsai* CopyRight 2004/08/03**************************************************************************/#include <stdio.h>#include "fftcfg.h"#include "dsk5510.h"#include "dsk5510_aic23.h"/* Include TMS320vc55x Functions-Library: DSPLIB */#include "dsplib.h"#define fftlength 256/* Codec configuration settings */DSK5510_AIC23_Config config= { /* 0 DSK5510_AIC23_LEFTINVOL : L-line input channel volume */0x001B,/* 1 DSK5510_AIC23_ RIGHTINVOL : R-line input channel volume */ 0x001B,Lab-12 FFT程式與應用練習 10/* 2 DSK5510_AIC23_LEFTHPVOL L-channel headphone volume */ 0x01f9,/* 3 DSK5510_AIC23_RIGHTHPVOL R-channel headphone volume */ 0x01f9,/* 4 DSK5510_AIC23_ANAPATH Analog audio path control */0x0010,/* 5 DSK5510_AIC23_DIGPATH Digital audio path control */0x0000,/* 6 DSK5510_AIC23_POWERDOWN Power down control */0x0000,/* 7 DSK5510_AIC23_DIGIF Digital audio interface format */ 0x0043,/* 8 DSK5510_AIC23_SAMPLERATE Sample rate control * 8KHz */0x008D,/* 9 DSK5510_AIC23_DIGACT Digital interface activation */0x0001};Int16 inputdata1;Int16 inputdata2;Int16 inputbuf1[2*fftlength] , inputbuf11[2*fftlength];Int16 inputbuf2[2*fftlength] , inputbuf22[2*fftlength];Int16 power1[2*fftlength];Int16 power2[2*fftlength];Int16 temp_result1[fftlength];Int16 temp_result2[fftlength];Int16 result1[fftlength];Int16 result2[fftlength];Int16 i,index_sample=0;Int16 tt[1]={26214} , t[1]={0};Lab-12 FFT程式與應用練習11void main(){ DSK5510_AIC23_CodecHandle hCodec;/* Initialize the board support library, must be called first */DSK5510_init();/* Start the codec */hCodec = DSK5510_AIC23_openCodec(0, &config);while(1){ /* Receive a sample from the L-Channel */while(!DSK5510_AIC23_read16(hCodec, &inputdata1));/* Receive a sample from the R-Channel */while(!DSK5510_AIC23_read16(hCodec, &inputdata2));if(index_sample<2*fftlength){ /* store the FFT results */inputbuf1[index_sample]=inputdata1;inputbuf2[index_sample]=inputdata2;/* Backup the FFT results */inputbuf11[index_sample]=inputdata1;inputbuf22[index_sample]=inputdata2;index_sample+=2;}if(index_sample==2*fftlength){/* Call cfft() library function to filter L-Channel */cfft(inputbuf1,fftlength,SCALE);/* Reverse the results because the result of cfftis reserved. */cbrev(inputbuf1,inputbuf1,fftlength);Lab-12 FFT程式與應用練習 12/* R-Channel Processing */cfft(inputbuf2,fftlength,SCALE);cbrev(inputbuf2,inputbuf2,fftlength);/* Square of the Real-part and Imaginary-part */square(inputbuf1,inputbuf2,power1,power2,2*fftlength-1);/* Summation of the Squares */for(i=0;i<fftlength;i++)temp_result1[i]=(power1[2*i]+power1[2*i+1]);{temp_result2[i]=(power2[2*i]+power2[2*i+1]);}index_sample=0;i=0; // exist for break-point setting}}}Lab-12 FFT 程式與應用練習 13Lab 12、快速傅立葉轉換(SFFT)♦ 實驗題目：實作SFFT 濾波器最簡單的方法為使用階數與單一區塊取樣點數相同的FIR 數位濾波器。

合集下载

自制单片机系列

自制单片机系列

自制51芯片仿真器作者：明浩出处：磁动力工作室www初学51单片机或是业余玩玩单片机开发，每次总要不断的调试程序，如没有仿后在应用电路或实验板上观察程序运行的结果，对于一些小程序这样的做好也可以很很难看到这些变量的值了，在修改程序时还要不断的烧片实验，确实很麻烦，这时如来说确实有一些贵，在这里介绍这种易于自制的51芯片仿真器虽然有一些地方不够好者。

这个仿真器的仿真CPU是使用SST公司的SST89C58或SST89C54（其它相容片的朋友应该选用CA版本的SST89C58芯片，这个CA型号的芯片出厂时已内置了B 意思就是可引导装载，形象来说就像电脑用DOS起动盘起动后可以装载应用程序并单片机程序HEX或BIN文件下载到SST89C58芯片上，SST公司还提供了一种叫E SST89C54变为在线下载的实验器。

在这里不详述EasyIAP的使用，只讲述如何利用图一SST89一、制作带串口的的最小化应用板无论是EasyIAP还是仿真器，都需要用串行口使SST89C58芯片和PC上位机进果你的51实验电路板或目标电路板已带有这样的电路那么你就可以跳过这一段了。

或51系列实验应用的小型应用板。

（做个广告，这板子将在本站进行发售）它的电路转换（可参看/alldata/mywz/03122001_1.htm），其它元件则做复位省却了用万用板做图四那样的东西，但这块应用板不能像图4那个可以当芯片插到目图二电路图（点图三应用板做的图四网友做的二、有编程器的做法做好以上所说的电路后，那么就可以把仿真CPU的HEX文件烧到SST89C58里区，在这里要注意的是在烧写时就把仿真监控程序烧到SST89C58的第二个存储区也TOP2000。

烧写设置画面如图五，在这里要注意的是如果你要烧写BSL固件程序做否则无法用IAP功能。

各编程器的设置不一样具体参看编程口的说明书。

图五TOP2000B烧写SST89C三、没有编程器的做法如果你手头上没有支持SST89C58的编程器，那么你就要购卖CA版的SST89不做讨论了，可以对参看红日网友发起的贴子(/dispbbs.asp?boardID1.首先把CA版的SST89C58芯片插到上面介绍的电路板中，因CA版上已装入的。

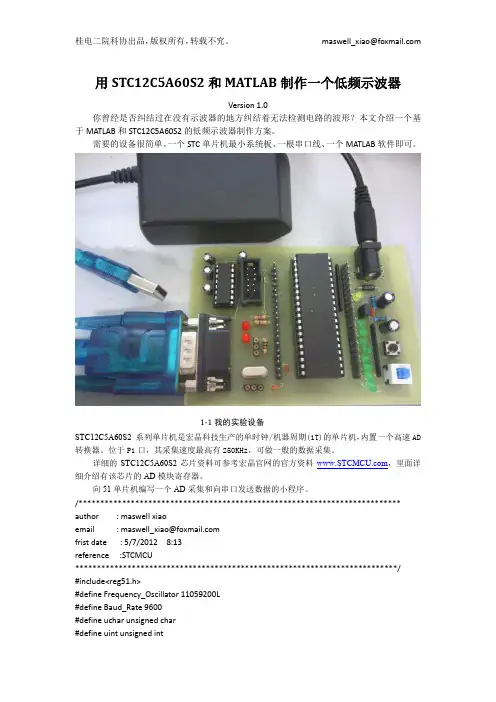

用51单片机和MATLAB制作一个低频示波器
