混凝土排水沟施工技术交底

混凝土排水沟技术交底—）施工准备排水沟工程施工前，应进行详细的施工组织设计。

充分作好料场、拌和场等施工场地的布置以及施工用电、用水、道路和机具设备的准备工作。

应对试验和施工的设备进行检测和试运行，如不符合要求，应予更换或调整。

还应作好永久性和必要的临时性排水设施，确保衬砌沟床符合施工要求。

（二）土方工程施工排水沟基础开挖为石方地段，按照排水沟尺寸开挖。

1、排水沟放样石方工程施工前，应进行排水沟施工放样。

首先，用全站仪定出排水沟的中心控制线。

中心桩在直线段每50m 一个。

曲线段20m —个桩，误差不超过。

其次，按四等水准要求控制高程，闭合精度要求控制在20。

每200m留一个临时高程控制点。

最后，根据中心线和高程控制点，放样出排水沟底脚线和沟口线共四条控制线。

2、排水沟开挖人工配合空压机开挖，先用风镐将石头打破人工将风镐破碎石头挖出。

（三）原材料及砼配合比1、水泥砼排水沟所用水泥应符合《水工混凝土施工规范》SDJ207-82的有关规定，宜采用标号325普通硅酸盐水泥，生产厂家府谷大庄水泥。

2、砂现浇砼所用的砂为中砂，以级配良好、质地坚硬、颗粒洁净的天然河砂为好，由硬质岩石轧碎的人工砂也可以，要求质地坚硬、颗粒洁净，耐久性好，且不得包含团块、盐碱、壤土、有机物和其它有害杂质。

细度模数控制在~内，含泥量小于3%，含水量小于4%。

3、碎石现浇砼所用碎石为龙潭岩石场1〜3cm。

须选用质地坚硬、清洁、级配良好的碎石。

超径含量控制在15%以内，逊径应小于10%，针片状含量不大于10%。

4、外加剂砼现浇排水沟均有抗渗要求，宜加入一些外加剂来提高其抗渗性能。

PC-2型引气剂，其主要成份为松香皂及其热聚合物，具有引气、减水、提高砼抗渗的功能，配制时按重量比，一般加入量为水泥重量的〜1/万；M型减水剂，其主要成份为木质素和碳酸钙，具有减水、增气、提高强度和防渗性能，配制时按水泥重量的〜％加入。

5、拌制和养护用水拌制和养护混凝土，应采用饮用水，工业污水和沼泽水不得使用。

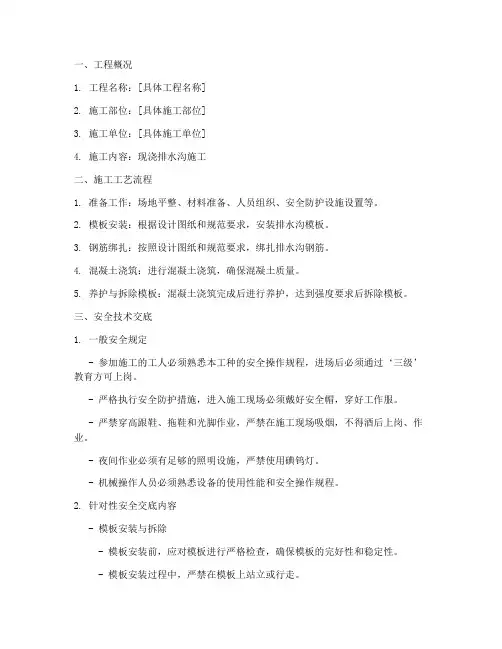

一、工程概况1. 工程名称：[具体工程名称]2. 施工部位：[具体施工部位]3. 施工单位：[具体施工单位]4. 施工内容：现浇排水沟施工二、施工工艺流程1. 准备工作：场地平整、材料准备、人员组织、安全防护设施设置等。

2. 模板安装：根据设计图纸和规范要求，安装排水沟模板。

3. 钢筋绑扎：按照设计图纸和规范要求，绑扎排水沟钢筋。

4. 混凝土浇筑：进行混凝土浇筑，确保混凝土质量。

5. 养护与拆除模板：混凝土浇筑完成后进行养护，达到强度要求后拆除模板。

三、安全技术交底1. 一般安全规定- 参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过‘三级’教育方可上岗。

- 严格执行安全防护措施，进入施工现场必须戴好安全帽，穿好工作服。

- 严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

- 夜间作业必须有足够的照明设施，严禁使用碘钨灯。

- 机械操作人员必须熟悉设备的使用性能和安全操作规程。

2. 针对性安全交底内容- 模板安装与拆除- 模板安装前，应对模板进行严格检查，确保模板的完好性和稳定性。

- 模板安装过程中，严禁在模板上站立或行走。

- 拆除模板时，应先检查模板的稳定性，确保安全后再进行拆除。

- 钢筋绑扎- 钢筋绑扎过程中，应严格按照设计图纸和规范要求进行，确保钢筋的间距和位置正确。

- 绑扎钢筋时，应使用专用工具，严禁使用手直接操作。

- 混凝土浇筑- 混凝土浇筑前，应检查混凝土的配合比和质量，确保混凝土质量符合要求。

- 混凝土浇筑过程中，应保持浇筑速度均匀，防止发生跑浆、漏浆等现象。

- 混凝土浇筑完成后，应及时进行养护，确保混凝土强度达到设计要求。

- 其他安全事项- 施工现场应设置安全警示标志，明确安全注意事项。

- 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

- 施工人员应遵守施工现场的规章制度，确保施工安全。

四、质量要求1. 模板安装应牢固、平整，符合设计要求。

一、前言为确保现浇砼排水沟施工过程中的安全，预防事故发生，现将现浇砼排水沟施工过程中的安全技术要求交底如下，请各参建单位认真遵守执行。

二、施工准备1. 技术准备- 认真审核施工图纸及设计说明，并办理图纸会审记录。

- 编制施工组织设计（方案），明确施工流程、安全措施及应急预案。

- 对施工人员进行安全技术培训，确保其掌握相关操作技能。

2. 材料要求- 水泥：采用普通硅酸盐水泥，质量应符合国家现行标准。

- 钢筋：选用符合设计要求的钢筋，进场前进行力学性能检验。

- 砂、石：选用质地坚硬、级配良好的砂、石，质量应符合国家现行标准。

3. 设备要求- 搅拌设备：选用符合要求的混凝土搅拌设备，确保搅拌均匀。

- 运输设备：选用安全可靠的混凝土运输车辆，确保运输过程中不发生事故。

三、施工过程安全措施1. 基坑、沟槽作业- 进入基坑、沟槽前，检查土壁和支护结构，确认安全。

- 不得在基坑、沟槽临边1m范围内堆物、堆料和运料。

- 大型、群体、综合性排水沟，按先地下后地上、先深后浅的原则部署施工。

2. 模板施工- 模板宜采用标准化、系列化的组合模板，并由加工厂集中加工制作。

- 使用QM和SZ钢支架做模板支架时，应进行施工设计，确保其强度、刚度、稳定性。

- 模板及其支架支设完成后，必须进行检查、验收，确认合格。

3. 混凝土浇筑- 混凝土浇筑前，清除模板内的泥土杂物。

- 采用空气压力清除时，空压机电气接线与拆卸必须由电工操作，严禁将气嘴对向人、设备、设施。

- 混凝土拌和应符合安全要求，如搅拌机运行时，严禁人员进入贮料区和卸料斗下。

4. 安全防护- 施工现场设置安全警示标志，明确安全操作规程。

- 作业人员佩戴安全帽、安全带等防护用品。

- 定期对施工设备进行检查、维护，确保其正常运行。

四、应急预案1. 发生安全事故时，立即启动应急预案，组织救援。

2. 对受伤人员采取急救措施，并尽快送往医院治疗。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

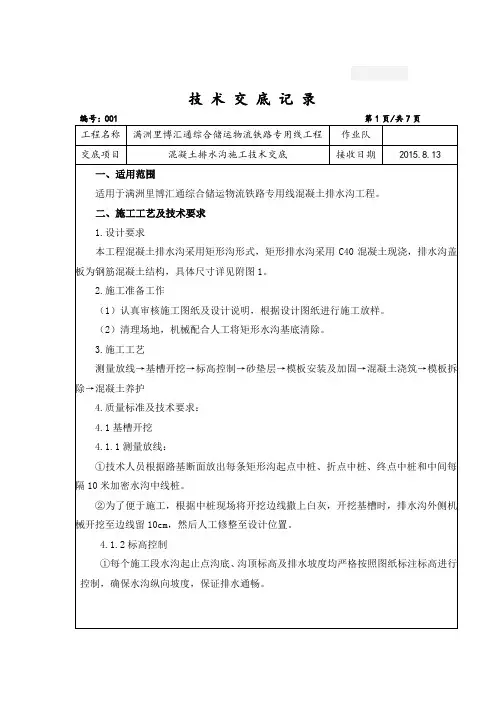

技术交底记录编号：001 第1页/共7页工程名称满洲里博汇通综合储运物流铁路专用线工程作业队交底项目混凝土排水沟施工技术交底接收日期2015.8.13一、适用范围适用于满洲里博汇通综合储运物流铁路专用线混凝土排水沟工程。

二、施工工艺及技术要求1.设计要求本工程混凝土排水沟采用矩形沟形式，矩形排水沟采用C40混凝土现浇，排水沟盖板为钢筋混凝土结构，具体尺寸详见附图1。

2.施工准备工作（1）认真审核施工图纸及设计说明，根据设计图纸进行施工放样。

（2）清理场地，机械配合人工将矩形水沟基底清除。

3.施工工艺测量放线→基槽开挖→标高控制→砂垫层→模板安装及加固→混凝土浇筑→模板拆除→混凝土养护4.质量标准及技术要求：4.1基槽开挖4.1.1测量放线：①技术人员根据路基断面放出每条矩形沟起点中桩、折点中桩、终点中桩和中间每隔10米加密水沟中线桩。

②为了便于施工，根据中桩现场将开挖边线撒上白灰，开挖基槽时，排水沟外侧机械开挖至边线留10cm，然后人工修整至设计位置。

4.1.2标高控制①每个施工段水沟起止点沟底、沟顶标高及排水坡度均严格按照图纸标注标高进行控制，确保水沟纵向坡度，保证排水通畅。

注：本交底一式2份，项目部存档一份，接收人留存一份。

技术交底记录编号：001 第2页/共7页工程名称满洲里博汇通综合储运物流铁路专用线工程作业队交底项目混凝土排水沟施工技术交底接收日期2015.8.13②水沟开挖时，测量人员及作业人员应严格控制标高，严禁超挖，一旦超挖必须用打夯机夯实。

4.2钢筋工程环向钢筋N1采用Φ8钢筋；纵向钢筋N2采用Φ6钢筋。

①钢筋由加工棚集中加工，钢筋运至现场需上盖下垫，其中钢筋加工质量要求见表钢筋加工质量检验标准（mm）项目允许偏差检验方法受力钢筋顺长度方向全长的净尺寸±10 钢尺检查弯起钢筋的弯折的位置±20 钢尺检查箍筋内净尺寸±5 钢尺检查②绑扎钢筋接头的搭接长度应符合下表规定。
