吉大15春学期《数控技术》在线作业二答案

(一) 单选题1.数字积分法插补圆弧时，若不采取任何措施，（）。

(A) 进给速度正比于圆弧半径。

(B) 进给速度与圆弧半径无关，只取决于编程速度F值。

参考答案：(A)2.逐点比较插补法是（）。

(A) 由软件实现(B) 由硬件实现(C) 由硬件或者软件实现参考答案：(C)3.数字积分法插补圆弧，（）。

(A) 到终点时，都为0(B) 到终点时，不一定都为0参考答案：(B)4.逐点比较法插补圆弧时，起点（-3，-4），终点是，（-5，0），则总的步数是（）。

(A) 12 (B) 6 (C) 2参考答案：(B)5.数字积分法插补直线时，若不采取任何改进措施，则（）。

(A) 无论直线的长短，进给速度都一样，由编程的F值指定。

(B) 直线段越长，进给越快；直线段越短，进给越慢。

参考答案：(A)6.为保证刀具半径补偿计算的顺利进行，系统的刀补工作状态，始终存有至少（）个程序段的信息？(A) 2 (B) 3 (C) 4参考答案：(B)7.数字积分插补法（DDA）是（）。

(A) 可以插补空间、平面曲线(B) 不可以插补空间曲线，只能插补平面曲线(C) 不能插补平面曲线参考答案：(A)8.数字积分插补法（DDA），若不采取任何措施，（）。

(A) 误差不超过1个脉冲当量(B) 误差不超过2个脉冲当量(C) 对于直线，误差不超过1个脉冲当量。

对于圆弧，误差不超过2个脉冲当量参考答案：(C)9.时间分割插补法是（）。

(A) 软件插补算法(B) 硬件插补算法(C) 硬件或者软件插补算法参考答案：(A)10.逐点比较插补法（）。

(A) 可以插补空间、平面曲线(B) 不可以插补空间曲线，只能插补部分平面曲线(C) 不能插补平面曲线参考答案：(B)11.逐点比较插补法，进给速度算是均匀的，因为对于同一编程速度，实际上加工时，（）。

(A) 最大进给速度：最小进给速度=(B) 最大进给速度：最小进给速度=参考答案：(A)12.数字积分法插补直线，各个坐标方向累加器里的数，（）。

1.1数控机床的工作流程是什么？数控加工程序的编制,输入,译码，刀具补偿，插补，位置控制和机床加工1.2数控机床有哪几部分组成？各部分的基本功能是什么？输入输出设备：主要实现程序编制、程序和数据的输入以及显示、存储和打印。

数控装置:接收来自输入设备的程序和数据，并按输入信息的要求完成数值的计算、逻辑判断和输入输出控制等功能。

（多坐标控制，插补功能，程序输入、编辑和修改功能、故障自诊断功能、补偿功能、信息转换功能、多种加工方式选择、辅助功能、显示功能、通信和联网功能）1.3什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？点位控制数控机床点位控制是指道具从某一位置移到下一个位置的过程中，不考虑其运动轨迹，只要求道具能最终准确达到目标位置.直线控制数控机床这类数控机床不仅要保证点与点之间的准确定位，而且要控制两相关点之间的位移速度和路线.轮廓控制数控机床这类机床的数控装置能够同时控制两轴或两个以上的轴，对未知和速度进行严格的不间断控制。

区别:点位控制不考虑运动轨迹，直线控制要求保证两点之间的精确定位，轮廓控制对于位置和速度有严格的要求。

1.4数控机床有哪些特点？加工零件的适应性强，灵活性好;加工精度高，产品质量稳定；生产率高；减少工人劳动强度；生产管理水平高1.5按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？开环控制的数控机床受步进电动机的步距精度和工作频率以及传动机构的传动精度的影响，速度和精度都较低。

结构简单、成本较低、调试维修方便闭环控制的数控机床定位精度高、速度调节快，工作台惯量大所以系统设计和调整存在困难,系统稳定性受到不利影响半闭环控制的数控机床控制精度没有闭环高,但机床工作的稳定性却有毒大惯量工作台被排除在控制环外而提高，调试方便2.1 什么是控制编程?手工编程的内容有哪些?从零件图样到制成控制介质的全部过程。

分析零件图样，确定加工工艺过程，数值计算，编写零件加工程序，制作控制介质，程序校验,试切削2。

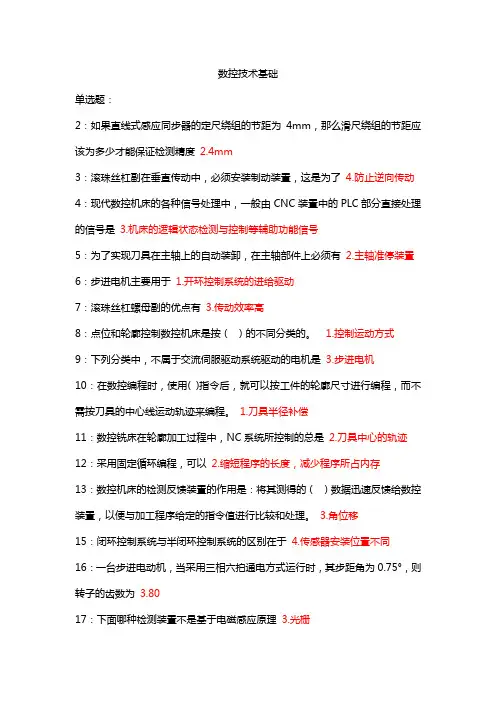

数控技术基础单选题：2：如果直线式感应同步器的定尺绕组的节距为4mm，那么滑尺绕组的节距应该为多少才能保证检测精度2.4mm3：滚珠丝杠副在垂直传动中，必须安装制动装置，这是为了4.防止逆向传动4：现代数控机床的各种信号处理中，一般由CNC装置中的PLC部分直接处理的信号是3.机床的逻辑状态检测与控制等辅助功能信号5：为了实现刀具在主轴上的自动装卸，在主轴部件上必须有2.主轴准停装置6：步进电机主要用于1.开环控制系统的进给驱动7：滚珠丝杠螺母副的优点有3.传动效率高8：点位和轮廓控制数控机床是按（）的不同分类的。

1.控制运动方式9：下列分类中，不属于交流伺服驱动系统驱动的电机是3.步进电机10：在数控编程时，使用( )指令后，就可以按工件的轮廓尺寸进行编程，而不需按刀具的中心线运动轨迹来编程。

1.刀具半径补偿11：数控铣床在轮廓加工过程中，NC系统所控制的总是2.刀具中心的轨迹12：采用固定循环编程，可以2.缩短程序的长度，减少程序所占内存13：数控机床的检测反馈装置的作用是：将其测得的（）数据迅速反馈给数控装置，以便与加工程序给定的指令值进行比较和处理。

3.角位移15：闭环控制系统与半闭环控制系统的区别在于4.传感器安装位置不同16：一台步进电动机，当采用三相六拍通电方式运行时，其步距角为0.75°，则转子的齿数为3.8017：下面哪种检测装置不是基于电磁感应原理3.光栅18：有关数控机床坐标系的说法，其中正确的是4.刀具相对于静止的工件而运动的原则19：所谓开环的数控伺服系统是指只有2.从指令位置输入到位置输出的前向通道20：测量与反馈装置的作用是为了3.提高机床的定位精度、加工精度21：数控机床的伺服进给系统中的传动间隙在闭环系统中影响2.系统的稳定性23：下面哪个内容不是故障诊断专家系统要完成的工作4.故障预防24：在进行数值计算时，基点是（）上的点2.工件25：脉冲分配器是3.按规定的通电方式分配脉冲的功能元件26：全闭环控制系统与半闭环控制系统的区别在于4.传感器安装位置不同27：采用逐点比较法对第一象限的圆弧进行顺圆插补时，若偏差值是-2，那么刀具的下一步的进给方向为1.+X28：影响开环伺服系统定位精度的主要因素是2.传动元件的传动误差29：为了综合性地判断数控机床所能达到的精度，应做的检测试验项目是4.工作精度30：下面哪种方法不属于并行处理技术？4.中断执行31：( )是编程人员在编程时使用的，由编程人员在工件上指定某一固定点为原点，所建立的坐标系。

网络教育学院《数控技术》课程设计题目：学习中心：层次：专业：年级：年春/秋季学号：学生：辅导教师：完成日期：年月日大工15春《数控技术》课程设计注意：从以下5个题目中任选其一作答。

题目一：图示板类零件，其厚度为10mm，需进行外轮廓的铣削精加工，精加工余量为0.2mm。

选择的立铣刀直径为φ20mm。

试写出该零件轮廓的精加工程序，其它参数合理自定，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目二：已知毛坯尺寸为Φ45×100mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目三：已知毛坯尺寸为Φ40×60mm，加工成如下图所示零件，编写数控加工程序，并加以注释。

总则：不限制数控机床的系统选择，可以根据自己的习惯选用数控系统进行编程，加工参数合理自定。

要求：撰写一份word文档，里面包括上图所示零件的加工程序和程序段的注释。

作业提交：以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点提交即可。

如下图所示。

注意事项：独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目四：选择数控车床加工如图所示工件，毛坯尺寸为φ114mm, 对刀点为（50,100）。
