ICL8038_DataSheet

  • 格式：pdf
  • 大小：149.52 KB
  • 文档页数：10

15 20
-
12 12
15 20
mA mA
FREQUENCY CHARACTERISTICS (All Waveforms) Max. Frequency of Oscillation Sweep Frequency of FM Input Sweep FM Range FM Linearity Frequency Drift with Temperature (Note 5) 8038AC, 8038BC, 8038CC 8038AM, 8038BM Frequency Drift with Supply Voltage OUTPUT CHARACTERISTICS Square Wave Leakage Current Saturation Voltage Rise Time Fall Time Typical Duty Cycle Adjust (Note 6) Triangle/Sawtooth/Ramp Amplitude Linearity VTRIANGLE
S E M I C O N D U C T O R
ICL8038
Precision Waveform Generator/ Voltage Controlled Oscillator
Description
The ICL8038 waveform generator is a monolithic integrated circuit capable of producing high accuracy sine, square, triangular, sawtooth and pulse waveforms with a minimum of external components. The frequency (or repetition rate) can be selected externally from 0.001Hz to more than 300kHz using either resistors or capacitors, and frequency modulation and sweeping can be accomplished with an external voltage. The ICL8038 is fabricated with advanced monolithic technology, using Schottky barrier diodes and thin film resistors, and the output is stable over a wide range of temperature and supply variations. These devices may be interfaced with phase locked loop circuitry to reduce temperature drift to less than 250ppm/oC.
November 1996
Features
• Low Frequency Drift with Temperature . . . 250ppm/oC • Low Distortion . . . . . . . . . . . . . 1% (Sine Wave Output) • High Linearity . . . . . . . . . 0.1% (Triangle Wave Output) • Wide Frequency Range . . . . . . . . . . 0.001Hz to 300kHz • Variable Duty Cycle . . . . . . . . . . . . . . . . . . . . 2% to 98% • High Level Outputs . . . . . . . . . . . . . . . . . . . . TTL to 28V • Simultaneous Sine, Square, and Triangle Wave Outputs • Easy to Use - Just a Handful of External Components Required
© Harris Corporation 1996
File Number
2864.2
8-153
ICL8038
Absolute Maximum Ratings
Supply Voltage (V- to V+) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36V Input Voltage (Any Pin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V- to V+ Input Current (Pins 4 and 5) . . . . . . . . . . . . . . . . . . . . . . . . . . . 25mA Output Sink Current (Pins 3 and 9) . . . . . . . . . . . . . . . . . . . . . 25mA
SINE WAVE 1 ADJUST SINE WAVE OUT TRIANGLE OUT DUTY CYCLE FREQUENCY ADJUST V+ FM BIAS 2 3 4 5 6 7
9
3
2
CAUTION: These devices are sensitive to electrostatic discharge. Users should follow proper IC Handling Procedures. Copyright
+10 ±5
-
+30 ±15
+10 ±5
-
+30 ±15
+10 ±5
-
+30 ±5
V V
Dual Supplies VSUPPLY = ±10V (Note 2)
Supply Current 8038AM 8038BM 8038AC, 8038BC, 8038CC
ISUPPLY
-
12 20
-
12 12
Thermal Information
Thermal Resistance (Typical, Note 1) θJA (oC/W) θJC (oC/W) CERDIP Package . . . . . . . . . . . . . . . . 75 20 PDIP Package . . . . . . . . . . . . . . . . . . . 115 N/A Maximum Junction Temperature (Ceramic Package) . . . . . . . . 175oC Maximum Junction Temperature (Plastic Package) . . . . . . . . 150oC Maximum Storage Temperature Range . . . . . . . . . .-65oC to 150oC Maximum Lead Temperature (Soldering 10s) . . . . . . . . . . . . . 300oC
CAUTION: Stresses above those listed in “Absolute Maximum Ratings” may cause permanent damage to the device. This is a stress only rating and operation of the device at these or any other conditions above those indicated in the operational sections of this specification is not implied.
fMAX fSWEEP (Note 3) 10:1 Ratio ∆f/∆T 0oC to 70oC -55oC to 125oC ∆f/∆V Over Supply Voltage Range
100 -
10 35:1 0.5
-
100 -
10 35:1 0.2
-
100 -
10 35:1 0.2
-
kHz kHz
NOTE: 1. θJA is measured with the component mounted on an evaluation PC board in free air.
Electrical Specifications
VSUPPLY = ±10V or +20V, TA = 25oC, RL = 10kΩ , Test Circuit Unless Otherwise Specified
TEST CONDITIONS ICL8038CC MIN TYP MAX ICL8038BC(BM) MIN TYP MAX ICL8038AC(AM) MIN TYP MAX UNITS
PARAMETER
SYMBOL
Supply Voltage Operating Range
VSUPPLY V+ V+, VSingle Supply
Ordering Information
PART NUMBER ICL8038CCPD ICL8038CCJD ICL8038BCJD ICL8038ACJD ICL8038BMJD (Note) ICL8038AMJD (Note) STABILITY 250ppm/oC (Typ) 250ppm/oC (Typ) 180ppm/oC (Typ) 120ppm/oC (Typ) 350ppm/oC (Max) 250ppm/oC (Max) TEMP. RANGE (oC) 0 to 70 0 to 70 0 to 70 0 to 70 -55 to 125 -55 to 125 PACKAGE 14 Ld PDIP 14 Ld CERDIP 14 Ld CERDIP 14 Ld CERDIP 14 Ld CERDIP 14 Ld CERDIP PKG. NO. E14.3 F14.3 F14.3 F14.3 F14.3 F14.3

合集下载

ICL8038应用电路及引脚解析

ICL8038应用电路及引脚解析

ICL8038应用电路及引脚解析
电路以及引脚功能经过protues仿真验证
引脚：
1：正弦波波峰平滑度及峰值调整，由引脚点位控制。

主要用于正弦波失真调节
2：正弦波输出
3：三角波输出端
4：充电电流控制，电流越大，充电时间越短，对应方波低电平时间越短，三角波上升时间越短
5：放电电流控制，电流越大，放电时间越短，对应方波高电平时间越短，三角波上升时间越短
6：电源
7：仿真过程中效果不明显
8：频率调节，由引脚点位控制
9：正弦波输出
10：外接电容。

其他条件相同时，电容大，频率低，电容小频率高
11：接地或者负电源
12：正弦波波谷平滑度及谷值调整，由引脚点位控制。

主要用于正弦波失真调节
13：空引脚
14：空引脚
输出波形如果用于驱动负载，应该加电压跟随器、功率放大器等驱动电路
典型应用电路1：
不调节占空比，只调节频率
RV1控制频率
R1=R2，占空比50%，R1、R2的值决定上限频率，RV1+R1（R2）决定下限频率，但不能超过芯片允许的频率范围
方波输出可以不接上拉电阻，不接上拉电阻输出幅值比电源电压小，且有抖动
典型应用电路2：
不调节占空比，只调节频率RV1控制频率
典型应用电路3：
调节占空比和频率
RV1、RV2共同调节占空比，RV3调节频率。

使用时应先调节RV1、RV2调好占空比再调节RV3调节频率。

THANKS
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

集成函数发生器ICL8038相关资料

集成函数发生器ICL8038相关资料

集成函数发生器8038简介1．8038的工作原理由手册和有关资料可看出，8038由恒流源I1、I2，电压比较器C1、C2和触发器①等组成。

其内部原理电路框图和外部引脚排列分别如图XX_01和图XX_02所示。

图XX_011. 正弦波线性调节；2. 正弦波输出；3. 三角波输出；4. 恒流源调节；5. 恒流源调节；6. 正电源；7. 调频偏置电压；8. 调频控制输入端；9. 方波输出（集电极开路输出）； 10. 外接电容；11. 负电源或接地；12.正弦波线性调节；13、14. 空脚图XX_02 8038管脚图（顶视图）在图XX_01中，电压比较器C1、C2的门限电压分别为2V R/3和V R/3（其中V R=V CC+V EE），电流源I1和I2的大小可通过外接电阻调节，且I2必须大于I1。

当触发器的Q端输出为低电平时，它控制开关S使电流源I2断开。

而电流源I1则向外接电容C充电，使电容两端电压v C随时间线性上升，当v C上升到v C=2V R/3 时，比较器C1输出发生跳变，使触发器输出Q端由低电平变为高电平，控制开关S使电流源I2接通。

由于I2>I1，因此电容C放电，v C随时间线性下降。

当v C下降到v C≤V R/3 时，比较器C2输出发生跳变，使触发器输出端Q又由高电平变为低电平，I2再次断开，I1再次向C充电，v C又随时间线性上升。

如此周而复始，产生振荡。

若I2=2I1，v C上升时间与下降时间相等，就产生三角波输出到脚3。

而触发器输出的方波，经缓冲器输出到脚9。

三角波经正弦波变换器变成正弦波后由脚2输出。

当I1<I2<2I1时，v C的上升时间与下降时间不相等，管脚3输出锯齿波。

因此，8038能输出方波、三角波、正弦波和锯齿波等四种不同的波形。

①有关触发器的工作原理见数字部分。

图9.5.1中的触发器，当R端为高电平、S端为低电平时，Q端输出低电平；反之，则Q端为高电平。

集成函数发生器ICL8038的安装与调试指导书.docx

集成函数发生器ICL8038的安装与调试指导书.docx

集成函数发生器ICL 8038的安装与调试一、 实验目的1、 掌握ICL8038的典型应用2、 寧握设计安装线路板的方法二、 实验原理1、工作原理简介ICL8038是单片集成函数发生器，其内部原理电路框图和外部引脚排列分别如图1和图2 所示。

在图1中，ICL8038由恒流源h 、【2,电压比较器Ci 、C2和触发器等组成。

电压比较 器Ci 、C2的门限电压分别为2V R /3和V R /(V R =V CC +V EE )，电流源I 】和h 的大小可通过外接电 阻调节，且【2必须大于I 】。

当触发器的Q 端输出为低电平时，它控制开关S 使电流源【2断开。

而电流源I )则向外接电容C 充电，使电容两端电压Vc 随吋间线性上升，当Vc 上升到V C =2V R /3 时，比较器G 输出发生跳变，使触发器输出端Q 由低电平变为高电平，控制开关S 使电流源 【2接通。

由于l2>h ，因此电容C 放电，％随时间线性下降。

当％下降到％WV R /3时，比较器 C2输出发生跳变，使触发器输出端Q 又由高电平变为低电平，【2再次断开，h 再次向C 充电, *又随时间线性上升。

如此周而复始，产牛振荡，若I 2=2I I ，v c ±升时间与下降时间相等，就 产生三角波输出到脚3。

而触发器输出的方波经缓冲器输出到脚90三角波经正弦波变换器变 成止弦波后由脚2输出。

当1产【2<21|时，*的上升时间与下降时间不相等，管脚3输出锯齿 波。

因此，X038能输出方波、三角波、止弦波和锯齿波等四种不同的波形。

LXT o-TIm外接电容106Vit/3匕借地)ICL8038内部原理屯路框图比较器'V 、正弦变换器 RO 3r\ r\O.-Q 触发爲正弦液黄真度同整- 1 J14-空正弦液辅出- 213_空三毎波辅岀一3 ICL-12-正弦液央真度同整4803811——VEE （或地）510-外儀电容+ VCC-69-方波辅出同颠馆亙电压- 78-同颇电压辅心ICL8038&#]^2、ICL8038的典型应用由图2可见，管脚8为调频电压控制输入端，管脚7输出调频偏置电压，英值（指管脚6 与7 Z间的电压）是（V CC+V EE）/5，它可作为管脚8的输入电压。

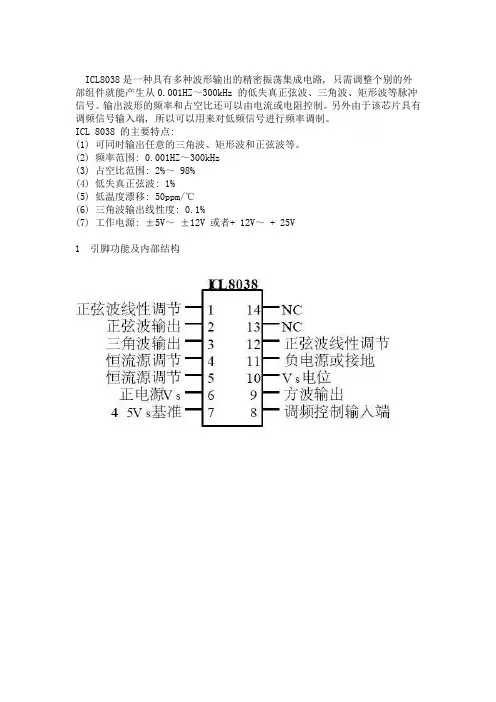

ICL8038资料(中文版)

ICL8038资料(中文版)

ICL8038是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部组件就能产生从0.001HZ～300kHz 的低失真正弦波、三角波、矩形波等脉冲信号。

输出波形的频率和占空比还可以由电流或电阻控制。

另外由于该芯片具有调频信号输入端, 所以可以用来对低频信号进行频率调制。

icl8038中文资料ICL 8038 的主要特点:(1) 可同时输出任意的三角波、矩形波和正弦波等。

(2) 频率范围: 0.001HZ～300kHz(3) 占空比范围: 2%～ 98%(4) 低失真正弦波: 1%(5) 低温度漂移: 50ppm/℃(6) 三角波输出线性度: 0.1%(7) 工作电源: ±5V～±12V 或者+ 12V～ + 25V1 引脚功能及内部结构图1 ICL8038的引脚功能排列图图2 ICL8038内部电路方框图由图2可知, 该芯片由三角波振荡电路、比较器1、比较器2、触发器、三角波—正弦波变换电路、恒流源CS1、CS2 等组成。

恒流源CS1、CS2主要用于对外接电容C 进行充电放电, 可利用4、5脚外接电阻调整恒流源的电流, 以改变电容C 的充放电时间常数, 从而改变10脚三角波的频率。

两个比较器分别被内部基准电压设定在2 3V s 与1 3V s。

使两个比较器必须在大于2 3V s 或小于1 3Vs 的范围内翻转。

其输出同时控制触发器, 使其一方面控制恒流源CS2 的通断, 另一方面输出方波经集电极开路缓冲器, 由9 脚输出方脉冲, 而10脚经缓冲器直接由3 脚输出三角波, 另外还经三角波—正弦波变换电路由2 脚输出低失真正弦波。

外接电容C 由两个恒流源充电和放电。

若S 断开, 仅有电流I1 向C 充电, 当C 上电压上升到比较器1 的门限电压2 3V s 时, 触发器输出Q = 1。

开关S 导通, CS2 把电流I2加到C上反充电, 当I2> I1 时, 相当于C 由一个净电流I2- I1放电, 此时C 上电压逐渐下降, 当下降到比较器2的门限电压1 3V s时, R·S触发器被复位,Q = 0, 于是S 断开CS2, 仅有CS1 对C充电, 如此反复形成振荡, C上电压近似为三角波, 而触发器输出则为方波。
