实验1ARP协议分析实验本次实验的目标是分析ARP（Address Resolution Protocol）协议，探索其工作原理和在局域网中的应用。
ARP协议是在网络通信中用于解析IP地址和MAC地址之间映射关系的协议。
实验步骤如下：1.确保实验环境中有两台主机，可以通过交换机或路由器相连组成一个局域网。
主机A和主机B分别作为发送方和接收方。
2. 打开Wireshark或其他网络抓包工具，以便捕获在局域网中的ARP消息。
3. 在主机A上打开命令行终端，执行命令“arp -a”可以查看主机上已经记录的ARP缓存。
4. 在主机B上设置一个IP地址，例如192.168.1.2，并使用ping命令向主机A发送一个ARP请求，命令如下： ping 192.168.1.15. 在Wireshark中，选择相应的网卡接口开始抓包。
然后在主机B上执行ARP请求，捕获所有的ARP交换数据包。
6. 分析捕获的数据包，在Wireshark中选择第一个ARP请求数据包，可以看到源MAC地址是主机B的MAC地址，目标MAC地址是广播地址（FF:FF:FF:FF:FF:FF）。
7. 接下来，在Wireshark中选择第一个ARP响应数据包，可以看到源MAC地址是主机A的MAC地址，目标MAC地址是主机B的MAC地址。
8.分析ARP响应中的信息，可以得出主机A和主机B之间的IP地址和MAC地址的映射关系。
9. 在主机A上使用ping命令向主机B发送一个ARP请求，然后在Wireshark中捕获所有的ARP数据包。
10. 在Wireshark中分析捕获到的ARP请求和响应数据包，比较与主机B向主机A发送ARP请求时的数据包有何不同。
实验结果分析：在实验中，我们通过ARP协议实现了IP地址与MAC地址之间的映射关系，通过抓包分析发现，当主机B向主机A发送ARP请求时，主机A会发送一个ARP响应来回应请求。
在ARP响应中，主机A会提供自己的MAC地址，供主机B进行记录。
ARP协议工作原理实验ARP协议全称为地址解析协议（Address Resolution Protocol），是用于将网络层的IP地址解析为数据链路层的MAC地址的一种协议。
它是网络通信中不可或缺的一环，通过ARP协议，主机可以获取局域网内其他主机的MAC地址，从而实现数据包的传输。
1.主机A需要将数据包发送给主机B，但是只知道主机B的IP地址，不知道其MAC地址。
2. 主机A首先检查自己的ARP缓存（ARP Cache），看是否有已知主机B的MAC地址。
如果查找到，就直接使用该MAC地址发送数据包。
3. 如果主机A的ARP缓存中没有主机B的MAC地址，则主机A会广播一个ARP请求，即ARP Request消息。
这个ARP请求包含主机A的IP地址和MAC地址，以及被请求的主机B的IP地址。
4.广播的ARP请求消息会被局域网内的所有主机接收到，但只有主机B会响应。
5.主机B接收到ARP请求消息后，首先检查请求中的目标IP地址是否与自己匹配。
如果不匹配，则忽略该请求。
6. 如果主机B的IP地址与请求匹配，它会向主机A发送一个ARP响应消息，即ARP Reply。
这个ARP响应消息中包含主机B的IP地址和MAC地址。
7.主机A接收到ARP响应消息后，将主机B的IP地址和MAC地址存储在自己的ARP缓存中，以备将来使用。
同时，它会使用主机B的MAC地址封装数据包，并通过网络传输给主机B。
8.一旦主机A和主机B建立了ARP缓存中的IP和MAC的映射关系，它们之间的数据包交换就可以直接通过MAC地址进行。
不再需要ARP请求和ARP响应。
需要注意的是，ARP协议是在同一个局域网内实现的，因为ARP请求是广播的，所有主机都能接收到。
如果两台主机不在同一个局域网内，则需要使用特殊的ARP协议扩展，如Proxy ARP或Gratuitous ARP。
1.搭建实验环境：在一台计算机A和一台计算机B上，分别配置IP 地址和子网掩码，使它们在同一个局域网内。
网络技术与应用实验报告实验三目录背景知识错误!未定义书签。
开发环境4程序设计7ARP数据包结构定义7获取本机网络接口的MAC地址和IP地址9向网络发送数据包错误!未定义书签。
程序测试15执行结果界面截图15执行结果分析17获取IP地址与MAC地址的对应关系背景知识以太网的一个很大的特点就是具有强大的广播能力。
针对这种具备广播能力、物理地址长但长度固定的网络，IP互联网采用动态联编方式进行IP地址到物理地址的映射，并制定了相应的协议——ARP。
假定在一个以太网中，主机A欲获取主机B的IP地址IB 与MAC地址PB的映射关系。
ARP协议的工作过程为：1）主机A广播发送一个带有IB 的请求信息包，请求主机B用它的IP地址IB和MAC地址PB的映射关系进行相应；2）于是，以太网上的所有主机接受到这个请求信息包（包括主机B在）;3）主机B识别该请求信息，并向主机A发送带有自己的IP地址IB和MAC地址PB映射关系的相应数据包；4）主机A 得到IB 与PB的映射关系，并可以在随后的发送过程中使用该映射关系。
当ARP报文在以太网中传送时，需要将它们封装在以太网数据帧中。
为了使接收方能够容易地识别该数据帧携带的为ARP数据，发送方需要将以太网数据帧首部的长度/类型字段指定为0x0806。
由于ARP请求和应答分别采用广播方式和单播方式发送，因此封装ARP请求数据帧的目的地址为全“1”形式的广播地址，而封装ARP响应的数据真的目的地址为接收节点的单播地址。
在以太网中，ARP数据包的格式如图3-1所示：图3-1 以太网中ARP的报文格式其中，个字段的意义如下：硬件类型：物理接口类型。
其中，以太网的接口类型为1。
协议类型：高层协议类型。
其中，IP协议类型为0x0800。
操作：指定ARP报文一个ARP请求还是一个ARP应答。
其中，ARP请求报文为 1，ARP应答报文为2。
硬件地址长度：以字节为单位的物理地址长度。
在以太网中，物理地址（MAC地址）的长度为6B。
实验一 ARP协议原理分析1、ARP协议简介ARP，全称Address Resolution Protocol，中文名为地址解析协议，它工作在数据链路层，在本层和硬件接口联系，同时对上层提供服务。
IP数据包常通过以太网发送，以太网设备并不识别32位IP地址，它们是以48位以太网地址传输以太网数据包。
因此，必须把IP目的地址转换成以太网目的地址。
在以太网中，一个主机要和另一个主机进行直接通信，必须要知道目标主机的MAC地址。
但这个目标MAC地址是如何获得的呢？它就是通过地址解析协议获得的。
ARP协议用于将网络中的IP地址解析为的硬件地址（MAC地址），以保证通信的顺利进行。
1. ARP报头结构ARP的报头结构，如图1所示。
硬件类型协议类型协议长度操作类型硬件地址长度发送方的硬件地址（0-3字节）源物理地址（4-5字节）源IP地址（0-1字节）源IP地址（2-3字节）目标硬件地址（0-1字节）目标硬件地址（2-5字节）目标IP地址（0-3字节）（图1 ARP/RARP报头结构）硬件类型字段指明了发送方想知道的硬件接口类型，以太网的值为1；协议类型字段指明了发送方提供的高层协议类型，IP为0800（16进制）；硬件地址长度和协议长度指明了硬件地址和高层协议地址的长度，这样ARP报文就可以在任意硬件和任意协议的网络中使用；操作字段用来表示这个报文的类型，ARP请求为1，ARP响应为2，RARP请求为3，RARP响应为4；发送方的硬件地址（0-3字节）：源主机硬件地址的前3个字节；发送方的硬件地址（4-5字节）：源主机硬件地址的后3个字节；发送方IP（0-1字节）：源主机硬件地址的前2个字节；发送方IP（2-3字节）：源主机硬件地址的后2个字节；目的硬件地址（0-1字节）：目的主机硬件地址的前2个字节；目的硬件地址（2-5字节）：目的主机硬件地址的后4个字节；目的IP（0-3字节）：目的主机的IP地址。
2. ARP的工作原理ARP的工作原理如下：1. 首先，每台主机都会在自己的ARP缓冲区 (ARP Cache)中建立一个 ARP列表，以表示IP地址和MAC地址的对应关系。

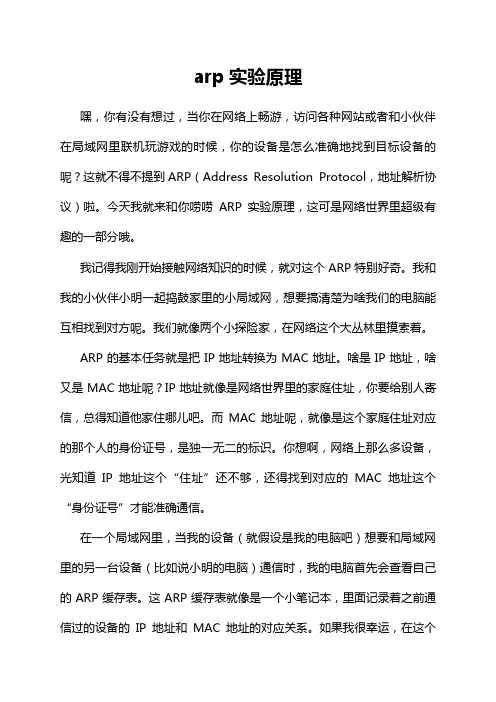

arp实验原理嘿，你有没有想过，当你在网络上畅游，访问各种网站或者和小伙伴在局域网里联机玩游戏的时候，你的设备是怎么准确地找到目标设备的呢？这就不得不提到ARP（Address Resolution Protocol，地址解析协议）啦。
今天我就来和你唠唠ARP实验原理，这可是网络世界里超级有趣的一部分哦。
我记得我刚开始接触网络知识的时候，就对这个ARP特别好奇。
我和我的小伙伴小明一起捣鼓家里的小局域网，想要搞清楚为啥我们的电脑能互相找到对方呢。
我们就像两个小探险家，在网络这个大丛林里摸索着。
ARP的基本任务就是把IP地址转换为MAC地址。
啥是IP地址，啥又是MAC地址呢？IP地址就像是网络世界里的家庭住址，你要给别人寄信，总得知道他家住哪儿吧。
而MAC地址呢，就像是这个家庭住址对应的那个人的身份证号，是独一无二的标识。
你想啊，网络上那么多设备，光知道IP地址这个“住址”还不够，还得找到对应的MAC地址这个“身份证号”才能准确通信。
在一个局域网里，当我的设备（就假设是我的电脑吧）想要和局域网里的另一台设备（比如说小明的电脑）通信时，我的电脑首先会查看自己的ARP缓存表。
这ARP缓存表就像是一个小笔记本，里面记录着之前通信过的设备的IP地址和MAC地址的对应关系。
如果我很幸运，在这个小笔记本里找到了小明电脑的IP地址对应的MAC地址，那就太棒了，就像我在人群里一眼就看到了熟悉的朋友，直接就可以发送数据帧给他啦。
可是，要是这个小笔记本里没有呢？这可咋办？我的电脑就会发送一个ARP请求广播包。
这个广播包就像是在一个大房间里大喊一声：“嘿，IP地址是[小明电脑的IP地址]的兄弟，你的MAC地址是啥呀？”这个广播包会在局域网里到处传播，就像声波在房间里扩散一样。
这时候，局域网里的所有设备都会收到这个广播包。
其他设备收到这个广播包后，就会检查这个IP地址是不是自己的。
如果不是，就像一个路人听到不是自己的名字一样，直接忽略掉。

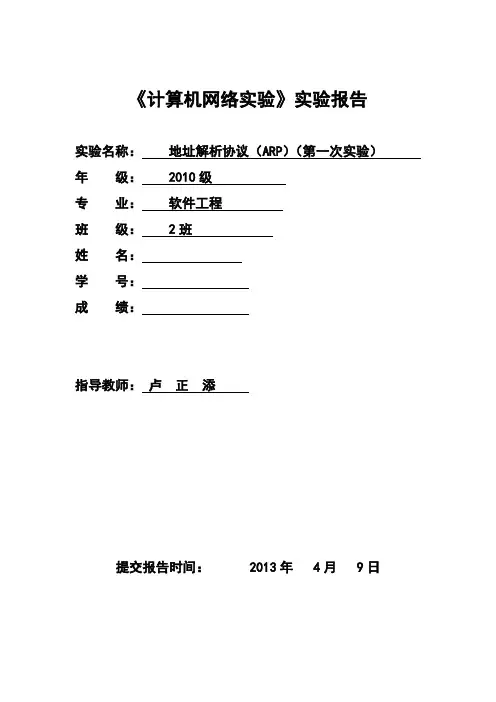

《计算机网络实验》实验报告实验名称：地址解析协议（ARP）（第一次实验）年级： 2010级专业：软件工程班级： 2班姓名：学号：成绩：指导教师：卢正添提交报告时间： 2013年 4月 9日一、实验目的1. 掌握ARP协议的报文格式2. 掌握ARP协议的工作原理3. 理解ARP高速缓存的作用二、实验环境采用网络结构二：注：我是主机E三、实验步骤与实验结果练习名称领略真实的ARP（同一子网）练习内容各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。
本练习将主机A、B、C、D、E、F作为一组进行实验。
1. 主机A、B、C、D、E、F启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（提取ARP、ICMP）。
2. 主机A、B、C、D、E、F在命令行下运行“arp -d”命令，清空ARP高速缓存。
3. 主机A ping 主机D（172.16.1.4）。
4. 主机E ping 主机F（172.16.0.3）。
5. 主机A、B、C、D、E、F停止捕获数据，并立即在命令行下运行“arp -a”命令察看ARP高速缓存。
● ARP高速缓存表由哪几项组成？答：状态、硬件类型、协议类型、硬件地址长度、协议地址长度、接口号、队列号、尝试、超时、硬件地址、协议地址●结合协议分析器上采集到的ARP报文和ARP高速缓存表中新增加的条目，简述ARP协议的报文交互过程以及ARP高速缓存表的更新过程。
答：源主机在发送IP数据报时，先检查高速缓存，若找到目的主机IP地址对应的MAC地址，则开始发送报文，若没有，则发送一个带有ARP报文的以太网广播帧询问，在收到目的主机返回的ARP响应报文后更新高速缓存再发送IP报文。
练习名称编辑并发送ARP报文（同一子网）练习内容本练习将主机A、B、C、D、E、F作为一组进行实验。
1. 在主机E上启动协议编辑器，并编辑一个ARP请求报文。
【实验作业】一、ARP地址解析协议1．观察ARP缓存生存时间ARP缓存中存放的IP-MAC映射表项有两种类型：静态和动态。
其中，静态ARP缓存可以通过命令“arp -s ip_addr mac_addr”添加，一旦添加，该条目将是永久性的，除非用命令“arp -d ip_addr”进行删除或者断开网络连接。
而动态ARP缓存都有有限的生存时间（一般为20分钟），如果在生存时间内没有被更新，就会在生存时间到来时自动清除。
1.1 操作步骤(1) 将本机和同宿舍的另一台主机接入到同一网络中，记录双方分配到的IP地址：另一台主机[10.104.137.66]和本机[10.104.137.254]。
(2) 用命令“ping对方主机的IP地址”，通过ARP协议得到对方IP对应的物理MAC地址。
如果成功，主机将自动记录IP-MAC映射关系，写入ARP动态缓存。
同时生存时间计时开始。
结果如下：(3) 用命令“arp -a”列出ARP缓存中的所有条目，其中应该包括对方IP对应的IP-MAC条目。
(4) 不断重复过程(3)，直到对方IP对应的IP-MAC条目被清除，生存时间计时结束。
1.2 实验结果(1) 20分钟之后，用arp –a查看ARP缓存，发现对方ARP条目并没有消失，并且在此期间，主机没有再ping对方主机IP地址。
结果如下：(2) 对方主机断开网络连接，再次ping对方主机。
查看ARP缓存，发现对方主机的ARP条目消失。
(3) 后来发现使用Windows7系统做这个实验的主机，都没有在20分钟后观察到缓存自动消失的现象，推测可能的原因是，Windows7系统的ARP缓存生存时间被设置的很长，或者直接不设置生存时间（考虑到硬件容量的发展以及通过再次探测判断是否删除条目的方法）。
(4) 与教员探讨上述问题后，可行的解决方案是在注册表的下列路径：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters中创建ArpCacheLife和ArpCacheMinReferencedLife项，并人工设置ARP缓存生存时间。
ARP（地址解析协议）⽬录1. ARP 概述地址解析协议，即 ARP（Address Resolution Protocol），是根据IP地址获取物理地址的⼀个TCP/IP协议。
它是IPv4中⽹络层必不可少的协议，不过在IPv6中已不再适⽤，并被邻居发现协议（NDP）所替代。
主机发送信息时将包含⽬标IP地址的ARP请求⼴播到⽹络上的所有主机，并接收返回消息，以此确定⽬标的物理地址；收到返回消息后将该IP地址和物理地址存⼊本机ARP缓存中并保留⼀定时间，下次请求时直接查询ARP缓存以节约资源。
地址解析协议是建⽴在⽹络中各个主机互相信任的基础上的，⽹络上的主机可以⾃主发送ARP应答消息，其他主机收到应答报⽂时不会检测该报⽂的真实性就会将其记⼊本机ARP缓存；由此攻击者就可以向某⼀主机发送伪ARP应答报⽂，使其发送的信息⽆法到达预期的主机或到达错误的主机，这就构成了⼀个ARP欺骗。
ARP命令可⽤于查询本机ARP缓存中IP地址和MAC地址的对应关系、添加或删除静态对应关系等。
相关协议有RARP、代理ARP。
⽹络层使⽤的是 IP 地址，但在实际⽹络的链路上传输数据帧时，最终还必须使⽤该⽹络的硬件地址。
但 IP 地址和下⾯的⽹络的硬件地址由于格式不同⽽不存在简单的映射关系。
此外，⼀个⽹络上可能会经常会有新主机加⼊进来，或撤⾛⼀些主机。
更换⽹络适配器也会使主机的硬件地址改变。
地址解析协议 ARP 解决的⽅法是：在主机ARP⾼速缓存中应存放⼀个从IP地址到硬件地址的映射表，并且这个映射表还经常动态更新（新增或超时删除）。
注意：ARP是解决同⼀局域⽹中主机或者路由器的IP地址和硬件地址的映射问题，在每⼀台主机中都有⼀个ARP⾼速缓存（ARP cache）,⾥⾯存储本主机所知道本局域⽹中其他主机的IP地址与硬件地址的映射表2. ARP 协议⼯作原理当主机 A 向本局域⽹上的某台主机 B 发送 IP 数据报时，就先在其 ARP ⾼速缓存中查看有⽆主机 B 的 IP 地址。
arp实验报告总结1. 引言ARP（地址解析协议）是计算机网络中的重要协议之一，用于将IP地址转换为物理地址（MAC地址）。
本实验旨在通过对ARP协议的理论学习和实际实验操作，深入理解ARP协议的工作原理和应用场景。
2. 实验目的1) 了解ARP协议的基本概念和工作流程；2) 掌握ARP请求和应答消息的格式和交互过程；3) 使用网络工具进行ARP实验，观察和分析实验结果；4) 分析ARP协议的优缺点及应用场景。
3. 实验步骤1) 理论学习：通过阅读相关资料和教材，了解ARP协议的基本概念、工作原理和数据包格式。
2) 实验环境搭建：在实验室中搭建实验环境，包括多台计算机和交换机等设备，并配置IP地址。
3) 实验操作：使用网络工具（如Wireshark）对ARP的请求和应答过程进行抓包，并分析抓包结果。
4) 实验结果分析：根据实验抓包结果，分析ARP协议的工作方式、消息交互过程和应用实例。
5) 实验总结：对实验过程中遇到的问题和实验结果进行总结，归纳ARP协议的特点和应用场景。
4. 实验结果及分析通过实验操作和抓包分析，得出以下结论：1) ARP协议通过广播方式发送ARP请求消息，等待目标主机的ARP应答消息，以获取目标主机的MAC地址。
2) ARP缓存表用于存储IP地址与MAC地址的映射关系，可以提高网络传输的效率。
3) ARP协议存在着ARP欺骗攻击的风险，黑客可以通过篡改ARP表来实施中间人攻击。
4) ARP协议在局域网环境中广泛应用，用于解析IP地址和MAC地址的转换，实现网络通信。
5. ARP协议的优缺点1) 优点：ARP协议简单实用，通过IP地址与MAC地址的转换，实现了网络通信的可靠性和效率。
2) 缺点：ARP协议依赖于广播方式进行地址解析，会增加网络负载和安全风险；同时，ARP协议对网络规模有一定限制，无法跨越子网进行通信。
6. 应用场景ARP协议在以下场景中起到重要作用：1) 局域网通信：ARP协议用于在局域网中解析IP地址和MAC地址的对应关系，实现计算机之间的通信。
一、实验目的1. 理解地址解析协议（ARP）的基本原理和工作流程。
2. 掌握ARP报文的格式和传输过程。
3. 熟悉ARP缓存的作用和配置方法。
4. 了解ARP欺骗及其防范措施。
二、实验环境1. 实验设备：两台PC机、一台交换机、一根网线。
2. 操作系统：Windows 10。
3. 实验软件：Wireshark。
三、实验内容1. ARP报文格式地址解析协议（ARP）用于将IP地址解析为MAC地址。
ARP报文格式如下：```| Hardware Type | Protocol Type | Hardware Length | Protocol Length | Operation | Hardware Address | Protocol Address |```- Hardware Type：硬件类型，表示网络接口类型，如以太网。
- Protocol Type：协议类型，表示网络协议类型，如IP。
- Hardware Length：硬件地址长度，表示硬件地址的字节数。
- Protocol Length：协议地址长度，表示协议地址的字节数。
- Operation：操作类型，表示ARP请求或响应。
- Hardware Address：硬件地址，表示发送方的MAC地址。
- Protocol Address：协议地址，表示发送方的IP地址。
2. ARP请求与响应当主机A要与主机B通信时，首先需要获取主机B的MAC地址。
主机A会发送一个ARP请求广播到局域网内的所有主机，请求主机B的MAC地址。
```ARP RequestSender MAC Address: 00-11-22-33-44-01Sender IP Address: 192.168.1.1Target IP Address: 192.168.1.2```主机B收到ARP请求后，会发送一个ARP响应，将自身的MAC地址返回给主机A。
```ARP ResponseSender MAC Address: 00-11-22-33-44-02Sender IP Address: 192.168.1.2Target IP Address: 192.168.1.1```主机A收到ARP响应后，将主机B的MAC地址存入本机的ARP缓存中，以便下次通信时直接使用。
arp欺骗实验报告ARP欺骗实验报告引言ARP（地址解析协议）是用于将IP地址映射到MAC地址的协议，它在局域网中起着至关重要的作用。
然而，由于其工作机制的特性，ARP协议也容易受到欺骗攻击的影响。
本实验旨在通过模拟ARP欺骗攻击，探究其对网络安全的影响。
实验设计本次实验使用了一台路由器和两台计算机，它们分别连接在同一个局域网中。
其中一台计算机作为攻击者，另一台计算机作为受害者。
攻击者使用工具对受害者进行ARP欺骗攻击，将受害者的IP地址映射到自己的MAC地址上，从而实现对受害者的网络流量窃取或篡改。
实验过程在实验开始之前，我们首先使用Wireshark网络抓包工具监控局域网中的数据流量。
然后攻击者使用工具发送伪造的ARP响应包，将受害者的IP地址映射到自己的MAC地址上。
接着，我们再次通过Wireshark监控数据流量，观察受害者的网络通信是否受到影响。
实验结果通过实验我们发现，一旦受害者的ARP缓存表被攻击者篡改，受害者将无法正常与其他设备进行通信。
攻击者可以窃取受害者的数据流量，或者将受害者的流量重定向到自己的设备上进行篡改。
这对于网络安全来说是一个严重的威胁，可能导致机密信息泄露或者网络服务受到破坏。
结论ARP欺骗攻击是一种常见的网络安全威胁，它可以对局域网中的设备造成严重影响。
为了防范这种攻击，网络管理员需要采取一系列措施，包括加强网络设备的安全设置、定期清理ARP缓存表、使用加密通信协议等。
同时，网络设备厂商也应该加强对ARP协议的安全性设计，以提高网络的整体安全性。
通过本次实验，我们对ARP欺骗攻击有了更深入的了解，也更加意识到了网络安全的重要性。
ARP协议地址解析协议ARP（Address Resolution Protocol）是一种用于在网络层和数据链路层之间解析IP地址和MAC地址之间对应关系的协议。
它通过发送ARP请求，接收ARP响应的方式来完成地址解析。
一、ARP协议的作用ARP协议的作用是将网络层的IP地址与数据链路层的MAC地址建立映射关系，以实现数据在网络中的正确传输。
在发送数据的过程中，主机需要知道目标主机的MAC地址才能将数据帧发送到正确的目标，而ARP协议就是用来解决这个问题的。
二、ARP协议实现的原理ARP协议的实现原理是基于广播的方式进行的。
当主机A需要与主机B通信时，它首先会检查本地ARP缓存中是否存有目标主机B的IP 地址对应的MAC地址。
如果存在，主机A就可以直接发送数据帧到目标主机B。
如果不存在，则主机A会发送一个ARP请求广播，向本地局域网中的所有主机发送该请求，请求回应者即目标主机B将其MAC地址作为源MAC地址填入ARP响应中，并将该响应发送给主机A。
主机A接收到ARP响应后，就可以将目标主机B的IP地址和MAC地址的对应关系存入本地ARP缓存，以便以后的通信使用。
三、ARP协议的工作流程1. 主机A发送ARP请求- 源MAC地址：主机A的MAC地址- 源IP地址：主机A的IP地址- 目标MAC地址：全为0的广播地址- 目标IP地址：主机B的IP地址2. 路由器或交换机收到ARP请求- 源MAC地址：发送ARP请求的主机A的MAC地址 - 源IP地址：发送ARP请求的主机A的IP地址- 目标MAC地址：全为0的广播地址- 目标IP地址：主机B的IP地址3. 主机B接收到ARP请求并发送ARP响应- 源MAC地址：主机B的MAC地址- 源IP地址：主机B的IP地址- 目标MAC地址：发送ARP请求的主机A的MAC地址 - 目标IP地址：主机A的IP地址4. 路由器或交换机将ARP响应转发给主机A- 源MAC地址：主机B的MAC地址- 源IP地址：主机B的IP地址- 目标MAC地址：发送ARP请求的主机A的MAC地址- 目标IP地址：主机A的IP地址5. 主机A接收到ARP响应后更新ARP缓存表- 将主机B的IP地址和MAC地址的对应关系存入本地ARP缓存四、ARP协议的优缺点1. 优点：- 简单且高效，能够快速解析出目标主机的MAC地址，提高数据传输效率；- 支持动态建立和更新IP地址与MAC地址的映射表，适应网络中IP地址和MAC地址的变化；- 不依赖其他协议，可直接在以太网等数据链路层上运行，具有较好的兼容性。
实验报告课程名称计算机网络实验名称实验一ARP地址解析协议分析系别__计算机学院_专业___软件工程 ___班级/学号软工1301班/2013_学生姓名___ __ ___ _ ____实验日期___2015年11月6日 ___成绩________________________指导教师_ ___ _ ___ARP地址解析协议分析实验【实验目的】1、掌握ARP协议的作用和格式。
2、理解IP地址与MAC地址的对应关系。
3、掌握ARP命令。
【实验学时】2学时【实验环境】图3-12 实验拓扑图【实验内容】1、学习ARP协议的工作原理。
2、掌握ARP协议的作用和使用方法。
3、理解IP地址与MAC地址的对应关系。
4、学习使用ARP命令。
【实验流程】图3-13 实验流程图【实验原理】详见理论教材【实验步骤】步骤一：设定实验环境1、参照实验拓扑连接网络拓扑；2、配置PC机；步骤二：捕获ARP报文并进行分析1、在主机PC1中用命令arp –a可以查看ARP缓存表中的ARP记录，用arp –d命令删除ARP缓存中的记录，如下图所示。
图3-15 查看ARP缓存表2、在PC1中开启协议分析仪进行数据包捕获。
3、在PC1中用命令ping 192.168.0.354、捕获ARP报文进行分析。
图 3-16 ARP 请求报文图3-17 ARP应答报文在ARP请求报文的数据帧头中，源物理地址为发送请求的主机地址为：00-21-86-1b-76-f2，目的物理地址是广播地址：ff-ff-ff-ff-ff-ff，协议类型为0800，表示上层协议为IP协议。
●在ARP请求报文中，各字段含义与值如下：●硬件类型：0001，表示硬件类型为以太网。
●协议类型：0800，表示需映射地址为IP地址。
●硬件长度：6，表示硬件地址长度为6字节。
●协议长度：4，表示协议地址长度为4字节。
●操作码：1，表示此ARP报文为ARP请求报文。
●源物理地址：00-21-86-1b-76-f2，为发送ARP请求主机的物理地址。
arp地址解析协议ARP（Address Resolution Protocol）是一种网络协议，用于将IPv4地址解析为MAC地址。
IPv4地址和MAC地址是网络中两种不同的标识符，IPv4地址用于在互联网中唯一标识设备，而MAC地址是用于在局域网中唯一标识网络接口。
ARP协议的主要目的是通过局域网上广播请求，获取目标设备的MAC地址。
简单来说，当一个设备要向另一个设备发送数据包时，它首先需要知道目标设备的MAC地址。
ARP协议允许设备通过发送一个ARP请求来查找目标设备的MAC地址。
ARP请求的过程如下：1. 发送ARP请求：当设备A需要发送数据包给设备B时，设备A首先在自己的ARP缓存中查找目标设备B的IP地址对应的MAC地址。
如果找到了，设备A就直接发送数据包给目标设备B。
如果没有找到，设备A就会向整个局域网广播一个ARP请求。
2. ARP请求广播：ARP请求是一个以太网广播帧，它包含设备A的MAC地址、设备A的IP地址、目标设备B的IP地址。
广播帧会发送到局域网上的所有设备。
3. ARP回应：当目标设备B接收到ARP请求后，会检查请求中的目标IP地址是否等于自己的IP地址。
如果相等，就会发送一个ARP回应给设备A，包含自己的MAC地址。
4. 缓存更新：设备A接收到目标设备B的ARP回应后，会将目标设备B的IP地址和MAC地址添加到自己的ARP缓存中，以备将来使用。
ARP协议的工作原理非常简单，但是它在局域网中扮演着非常重要的角色。
它允许设备在发送数据包之前动态地获取目标设备的MAC地址，从而实现了数据包的准确传输。
ARP协议的广播特性也是它的一个缺点，因为在大型网络中，广播会占用大量的带宽资源。
在实际应用中，ARP协议通常是透明的，用户并不需要主动进行配置。
操作系统会自动管理ARP缓存，并根据需要发送ARP请求。
并且，ARP协议也可以通过一些安全机制来防止ARP欺骗攻击，以确保通信的安全性。
地址解析协议arp实验报告地址解析协议ARP实验报告一、双方的基本信息：甲方：（以下简称“甲方”）地址：电话：法定代表人：乙方：（以下简称“乙方”）地址：电话：法定代表人：二、各方身份、权利、义务、履行方式、期限、违约责任：1. 甲方为ARP开发团队，具有独立法人资格。
甲方应按照乙方的要求，开发ARP程序，并且向乙方提供技术支持和服务。
2. 乙方为（具体名称）公司，具有独立法人资格。
乙方应按照甲方要求，提供必要的技术支持和服务。
3. 甲方权利：甲方有权就ARP程序的开发、修改、维护等事项向乙方提供指导和技术支持，保证ARP程序的稳定性和可靠性；4. 乙方权利：乙方有权对甲方提供的ARP程序进行测试，并根据测试结果提出相应的修改意见；5. 甲方义务：甲方应按照双方约定的开发进度，按时提交ARP程序，并提供必要的技术支持和服务；并且甲方应保证ARP程序开发、修改和维护的知识产权归乙方所有；6. 乙方义务：乙方应对甲方提供的ARP程序进行测试，将测试结果及时反馈给甲方，并在ARP程序测试及验收通过后向甲方支付相应的服务费用。
7. 履行方式：甲方和乙方应合法、公平、诚信地执行本协议。
8. 期限：本协议自签订之日起生效，有效期为（具体时间），届满后双方需要协商续签。
9. 违约责任：若一方违反本协议约定，给对方造成损失的，应承担违约责任，损失的赔偿标准为违约方给对方造成的损失。
三、需遵守中国的相关法律法规1. 甲方和乙方应遵守中华人民共和国的法律法规，特别是知识产权法律法规。
2. 甲方应保证ARP程序的知识产权归乙方所有，不得侵犯乙方的知识产权。
3. 甲方和乙方应遵守中华人民共和国商业秘密保护法律法规，保护双方的商业秘密。
四、明确各方的权力和义务1. 甲方有权按照约定的进度，开发、修改、维护ARP程序，并且提供必要的技术支持和服务。
2. 乙方有权对甲方提供的ARP程序进行测试，提出相关意见，并及时向甲方支付服务费用。
实验一ARP协议实验结果分析ARP（Address Resolution Protocol）是一种网络协议，它用于将IP地址转换成物理地址（MAC地址）。
在计算机网络中，ARP协议是实现IP地址与MAC地址互相映射的重要工具。
本文将分析一个ARP协议实验的结果，以便更好地理解ARP协议的工作原理和作用。
实验一：ARP协议实验ARP协议实验旨在模拟和观察ARP协议的工作过程，并分析实验结果。
实验过程包括两台计算机的通信和网络数据包的传输。
下面将详细介绍实验的步骤和结果。
步骤一：实验设置首先，我们需要搭建一个小型网络环境，包括两台计算机和一个交换机。
两台计算机分别为计算机A和计算机B，它们通过交换机相连。
计算机A的IP地址为192.168.1.100，MAC地址为00:11:22:33:44:55；计算机B的IP地址为192.168.1.200，MAC地址为AA:BB:CC:DD:EE:FF。
步骤二：ARP请求过程在第一次通信时，当计算机A需要与计算机B进行通信时，它首先会检查本地的ARP缓存表，以确定目标IP地址对应的MAC地址是否已经存在。
这里假设该MAC地址不存在。
因为ARP缓存表没有记录，计算机A需要发送一个ARP请求数据包，以获取计算机B的MAC地址。
ARP请求数据包包含了计算机A 的MAC地址、IP地址以及目标IP地址。
当该ARP请求数据包到达交换机时，交换机将其广播到网络中的所有主机。
步骤三：ARP应答过程当计算机B收到ARP请求数据包后，它会检查自己的IP地址是否与请求中的目标IP地址相匹配。
如果匹配成功，计算机B将会发送一个ARP应答数据包给计算机A。
ARP应答数据包包含了计算机B的MAC地址。
此时，交换机会将该ARP应答数据包从广播状态切换为单播状态，并将其仅发送给计算机A。
步骤四：ARP缓存更新计算机A在收到ARP应答数据包后，会将计算机B的IP地址与MAC地址的映射关系添加到本地的ARP缓存表中。
温州大学物理与电子信息工程学院
网络协议分析与设计实验报告
实验名称：实验一ARP地址解析协议
班级：09网络工程姓名：学号：
实验地点：日期：2011年9月5日
一、实验目的：
1.掌握ARP协议的作用和工作过程
2.掌握ARP报文的格式及封装
3.了解ARP命令的使用
二、实验环境：
1.联网并运行SimpleNPTS软件的PC机
三、实验内容和要求：
1、捕获并分析从网络上捕获的ARP请求和响应报文
2、构造并发送ARP请求报文，然后捕获并分析其响应报文
四、实验步骤：
1、启动协议分析软件SimpleNPTS，设置其过滤器为只捕获ARP报文。
2、启动Windows的命令窗口。
3、在命令窗口中输入命令ipconfig /all，获取本机的IP地址及MAC地址。
4、在命令窗口中使用命令arp /?来了解arp命令的使用方法，arp –a，查看本机ARP缓存中
的IP地址与MAC地址的映射，然后使用命令arp –d *清除ARP缓存中的记录。
5、启动协议分析软件的数据包捕获功能。
6、在命令窗口中输入并执行命令：ping 外网主机（如ping ），观察并分析协
议分析软件捕获到的ARP请求和应答报文。
7、启动协议分析软件的报文编辑功能，编辑并向网络中发送请求对本网内的主机（自行确定
要解析主机的IP地址）进行地址解析的ARP请求报文，观察并分析捕获到的ARP请求和应答报文。
五、实验结果与分析（含程序、数据记录及分析和实验总结等）：
1、写出本机的IP地址和硬件地址
2、写出本机ARP缓存中的IP地址到物理地址的地址转换记录
3、以十六进制形式写出第6步捕获到的封装了ARP请求和响应报文的以太网帧，并分析各字段的取值及含义
4、以十六进制形式写出第7步捕获到的封装了ARP请求和响应报文的以太网帧，并分析各字段的取值及含义
六：思考题：
1、观察ARP请求/响应报文，报文中的源/目的物理和协议地址之间有何关系？封装了ARP 请求和响应报文的以太网帧的源和目的地址又是如何设置的？分析其原因。
2、能否使用ARP协议来获得其它物理网络中主机的物理地址？为什么？
七、教师评语：。
