根轨迹的概念和系统分析

第4章 根 轨 迹 法根轨迹法是分析和设计线性控制系统的图解方法，使用简便，在控制工程上得到了广泛应用。

本章首先介绍根轨迹的基本概念，然后重点介绍根轨迹绘制的基本法则，在此基础上，进一步讨论广义根轨迹的问题，最后介绍控制系统的根轨迹分析方法。

4.1 根轨迹的基本概念4.1.1 根轨迹概念所谓根轨迹，就是系统开环传递函数的某一参数从零变化到无穷时，闭环特征根在s 平面上变化的轨迹。

例如某控制系统的结构图如图4.1所示。

图4.1 控制系统其开环传递函数为()K (0.51)KG s s s =+其闭环传递函数为22()22Ks s s KΦ=++式中：K 为系统开环增益。

于是闭环特征方程可写为2220s s k ++=对上式求解得闭环特征根为1,21s =−令开环增益K 从零变化到无穷，利用上式求出闭环特征根的全部数值，将这些值标注在s 平面上，并连成光滑的粗实线，如图4.2所示，该粗实线就称为系统的根轨迹。

箭头表示随K 值增加根轨迹的变化趋势。

这种通过求解特征方程来绘制根轨迹的方法，称之为解析法。

画出根轨迹的目的是利用根轨迹分析系统的各种性能。

通过第3章的学习知道，系统第4章 根轨迹法·101··101·特征根的分布与系统的稳定性、暂态性能密切相关，而根轨迹正是直观反应了特征根在复平面的位置以及变化情况，所以利用根轨迹很容易了解系统的稳定性和暂态性能。

又因为根轨迹上的任何一点都有与之对应的开环增益值，而开环增益与稳态误差成反比，因而通过根轨迹也可以确定出系统的稳态精度。

可以看出，根轨迹与系统性能之间有着比较密切的联系。

图4.2 控制系统根轨迹4.1.2 根轨迹方程对于高阶系统，求解特征方程是很困难的，因此采用解析法绘制根轨迹只适用于较简单的低阶系统。

而高阶系统根轨迹的绘制是根据已知的开环零、极点位置，采用图解的方法来实现的。

下面给出图解法绘制根轨迹的根轨迹方程。

《根轨迹分析法》课件1. 课件简介根轨迹分析法是一种用于分析和设计反馈控制系统的方法，通过绘制系统的根轨迹来了解系统在不同参数下的稳定性和动态性能。

本课件将介绍根轨迹分析法的基本概念、方法和应用。

2. 课件内容2.1 根轨迹分析法的基本概念2.1.1 根轨迹的定义根轨迹是指在系统参数变化范围内，使闭环系统稳定的闭环极点轨迹。

2.1.2 根轨迹的性质（1）根轨迹是闭环极点在复平面上的轨迹，反映了闭环系统的稳定性。

（2）根轨迹的形状由系统开环传递函数的极点和零点决定。

（3）根轨迹的分布与系统参数有关，通过改变参数可以改变系统的稳定性和动态性能。

2.2 根轨迹分析法的方法2.2.1 绘制根轨迹的基本步骤（1）确定系统开环传递函数。

（2）画出开环传递函数的极点和零点。

（3）根据系统参数的变化，绘制出根轨迹。

（4）分析根轨迹的形状，判断闭环系统的稳定性。

2.2.2 根轨迹的绘制技巧（1）利用软件工具，如MATLAB，自动绘制根轨迹。

（2）手动绘制根轨迹时，注意利用对称性和周期性简化绘制过程。

2.3 根轨迹分析法的应用2.3.1 设计控制器通过分析根轨迹，可以确定控制器参数，使闭环系统具有所需的稳定性和动态性能。

2.3.2 系统优化根轨迹分析法可以帮助我们找到系统参数的最佳组合，从而优化系统的性能。

2.3.3 故障诊断分析根轨迹可以帮助我们发现系统中的故障，为故障诊断提供依据。

3. 课件总结本课件介绍了根轨迹分析法的基本概念、方法和应用。

通过学习本课件，您可以了解根轨迹分析法在控制系统设计和分析中的重要性，并掌握绘制根轨迹的基本方法。

希望这有助于您在实际工作中更好地应用根轨迹分析法。

科学性：1. 内容准确：课件内容基于控制理论的基本原理，准确地介绍了根轨迹分析法的概念、方法和应用。

2. 逻辑清晰：课件从基本概念入手，逐步深入到方法介绍和应用实例，逻辑结构清晰，易于理解。

3. 实例典型：课件中提供了控制系统的实例，帮助学习者更好地理解根轨迹分析法的应用场景。

《模块化自控原理》线性系统的根轨迹分析实验模块化自控原理中的线性系统的根轨迹分析实验是探究线性系统的稳定性和动态特性的一种常用方法，通过实验观测和分析系统的根轨迹，可以得到系统的传递函数以及系统的稳定性等重要信息。

下面是对该实验的详细说明和分析。

1.实验目的1.1理解线性系统的根轨迹概念及其重要性；1.2学习使用根轨迹法进行系统的稳定性和动态特性分析；1.3掌握根轨迹分析实验的具体步骤；1.4提高实验操作和数据处理的能力。

2.实验原理2.1根轨迹的概念根轨迹是以参数变化为基础的线性系统稳定性和动态特性的分析方法之一、根轨迹是指在参数变化的范围内，系统传递函数极点的轨迹，可以用来判断系统的稳定性、响应特性和动态响应快慢等重要指标。

2.2根轨迹的画法根轨迹的画法需要先确定系统的开环传递函数，然后通过对传递函数进行拆项和配平，求解极点的位置。

根轨迹的位置可以通过极点的实部和虚部来表示，根据虚轴对称性和极点与零点的关系，可以画出根轨迹的大致形状和方向。

2.3根轨迹分析的应用根据根轨迹的形状、分布和方向可以判断系统的稳定性和动态特性：-根轨迹在左半平面则系统稳定；-根轨迹与虚轴交点奇数个则系统不稳定；-根轨迹的分布越往左上角或右上角，系统的动态特性越好。

3.实验装置和器材3.1实验装置数字控制系统实验台、计算机、示波器、信号发生器、数模转换器等。

3.2实验器材电脑、电源线、连接线、示波器探头等。

4.实验步骤4.1连接实验装置将数字控制系统实验台与计算机、示波器、信号发生器和数模转换器等设备进行连接。

4.2系统参数调整设置合适的实验参数，包括采样频率、控制周期、信号幅值等。

4.3系统根轨迹绘制在计算机上运行相应的根轨迹绘制软件，根据实验所给的开环传递函数和稳定域范围，绘制系统的根轨迹。

4.4根轨迹分析根据根轨迹的形状、位置和分布等信息，分析系统的稳定性和动态特性，并给出相应的结论和解释。

4.5记录实验数据记录实验中所绘制的根轨迹和分析结果，包括根轨迹的形状、交点、分布等重要特征。

控制系统根轨迹分析简介控制系统根轨迹分析是一种经典的控制系统稳定性分析方法。

通过分析系统的特征根轨迹，可以评估系统的稳定性、阻尼比、过渡时间等性能指标，从而设计合适的控制器来实现系统的稳定和性能要求。

根轨迹的定义控制系统的根轨迹是由系统的特征根在复平面上随参数变化所形成的轨迹。

特征根是系统传递函数的零点，它们决定了系统的动态特性。

根轨迹对应于特征根的运动轨迹，可以直观地反映系统的稳定性和相应的频率响应。

根轨迹的绘制方法步骤一：计算系统的传递函数首先，需要获得系统的传递函数。

传递函数通常是通过将系统的微分方程进行拉氏变换得到的。

传递函数是 Laplace 域中的函数，它描述了输入和输出之间的关系。

步骤二：确定系统的开环极点和零点根轨迹是由系统的特征根构成的，而特征根由系统的开环极点和零点决定。

开环极点指的是系统传递函数的分母多项式的根，而开环零点指的是系统传递函数的分子多项式的根。

通过确定系统的极点和零点，可以得到系统的特征根。

步骤三：绘制根轨迹根轨迹的绘制可以通过手工计算或数值模拟方法实现。

手工计算方法需要根据系统的传递函数进行复杂的计算，而数值模拟方法可以借助计算机软件进行自动计算和绘制。

绘制根轨迹时，需要遵循以下基本规则： - 根轨迹始于系统的零点。

如果系统有多个零点，那么根轨迹将从每个零点开始。

- 根轨迹与实轴交点的个数等于零点的个数减去极点的个数，这一性质被称为根轨迹的零点和极点计数法则。

- 根轨迹在系统的极点位置是不连续的，并且与极点的关联程度取决于极点的幅度和阶数。

根轨迹的稳定性分析通过观察根轨迹图形，可以评估控制系统的稳定性。

根轨迹的稳定性分析方法主要有以下几种：1. 判据法判据法是判断根轨迹稳定性的基本方法之一。

根轨迹的稳定性与根轨迹图形与实轴的关系有关。

如果根轨迹图形位于实轴的左侧，则系统是稳定的；如果根轨迹图形经过实轴，则系统是不稳定的。

2. Astrom法Astrom法是一种根据根轨迹图形的形态特征进行稳定性判断的方法。

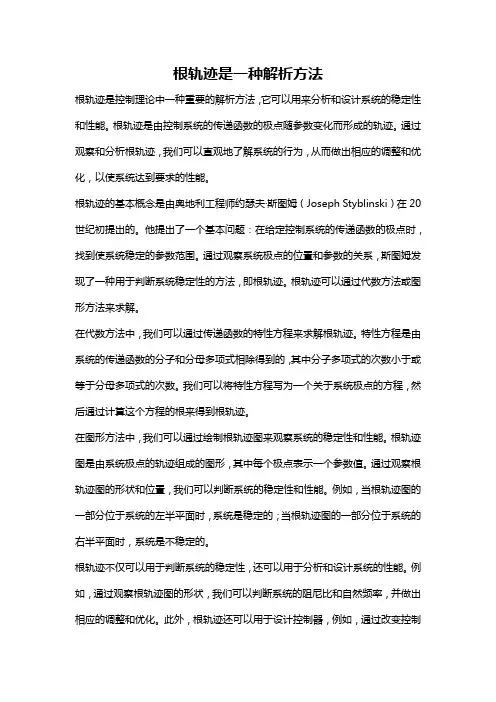

根轨迹是一种解析方法根轨迹是控制理论中一种重要的解析方法，它可以用来分析和设计系统的稳定性和性能。

根轨迹是由控制系统的传递函数的极点随参数变化而形成的轨迹。

通过观察和分析根轨迹，我们可以直观地了解系统的行为，从而做出相应的调整和优化，以使系统达到要求的性能。

根轨迹的基本概念是由奥地利工程师约瑟夫·斯图姆（Joseph Styblinski）在20世纪初提出的。

他提出了一个基本问题：在给定控制系统的传递函数的极点时，找到使系统稳定的参数范围。

通过观察系统极点的位置和参数的关系，斯图姆发现了一种用于判断系统稳定性的方法，即根轨迹。

根轨迹可以通过代数方法或图形方法来求解。

在代数方法中，我们可以通过传递函数的特性方程来求解根轨迹。

特性方程是由系统的传递函数的分子和分母多项式相除得到的，其中分子多项式的次数小于或等于分母多项式的次数。

我们可以将特性方程写为一个关于系统极点的方程，然后通过计算这个方程的根来得到根轨迹。

在图形方法中，我们可以通过绘制根轨迹图来观察系统的稳定性和性能。

根轨迹图是由系统极点的轨迹组成的图形，其中每个极点表示一个参数值。

通过观察根轨迹图的形状和位置，我们可以判断系统的稳定性和性能。

例如，当根轨迹图的一部分位于系统的左半平面时，系统是稳定的；当根轨迹图的一部分位于系统的右半平面时，系统是不稳定的。

根轨迹不仅可以用于判断系统的稳定性，还可以用于分析和设计系统的性能。

例如，通过观察根轨迹图的形状，我们可以判断系统的阻尼比和自然频率，并做出相应的调整和优化。

此外，根轨迹还可以用于设计控制器，例如，通过改变控制器的增益，我们可以改变根轨迹的形状和位置，从而达到所需的控制性能。

根轨迹在控制理论和工程实践中有着广泛的应用。

它可以用于分析和设计各种类型的控制系统，例如电气、机械、化学和航空等领域的控制系统。

通过使用根轨迹方法，我们可以更好地理解和控制系统的行为，从而提高系统的稳定性和性能。

控制系统的根轨迹分析引言控制系统是现代工程领域中应用广泛的一个重要概念，它用于调节和控制系统的输出，以使其达到预期的目标。

在控制系统设计中，根轨迹分析是一种重要的工具，用于评估系统的稳定性和性能。

本文将介绍控制系统的根轨迹分析方法，包括其基本原理、应用范围以及如何使用根轨迹分析改进控制系统的性能。

根轨迹分析原理根轨迹分析是一种基于系统传递函数的频域分析方法，它用于研究系统在不同参数情况下的稳定性和性能。

根轨迹是系统传递函数极点随参数变化而形成的轨迹图，通过观察根轨迹可以得到系统的稳定性、阻尼比、过渡过程和稳态误差等性能指标。

根轨迹分析基于以下原理： - 控制系统的稳定性取决于系统传递函数极点的位置，当极点全在左半平面时，系统是稳定的。

- 控制系统的阻尼比可以通过观察根轨迹的形状来判断，当根轨迹越接近实轴，阻尼比越小，系统的过渡过程越激烈。

- 控制系统的稳态误差可以通过观察根轨迹的最后一段来判断，当根轨迹趋于无穷远时，稳态误差为零。

根轨迹分析步骤根轨迹分析一般需要经历以下几个步骤： 1. 给定系统的传递函数，通常是一个比例控制器和一个被控对象的组合。

2. 将传递函数的分子和分母分别表示为多项式的形式。

3. 根据系统传递函数的阶数，求解其特征方程的根。

这些根即为根轨迹的起始点。

4. 在复平面上绘制出根轨迹的起始点以及随参数变化而形成的轨迹。

5. 根据根轨迹的形状和位置，判断系统的稳定性、阻尼比和稳态误差等性能指标。

根轨迹分析的应用根轨迹分析在控制系统设计中有广泛的应用，主要有以下几个方面： 1. 系统稳定性评估：通过观察根轨迹的位置，可以判断系统是否稳定。

如果根轨迹全在左半平面，则系统是稳定的。

2. 控制器设计：根轨迹分析可以帮助工程师选择合适的控制器参数，以实现系统的稳定性和性能要求。

3. 系统性能优化：通过分析根轨迹的形状，可以判断系统的过渡过程、阻尼比和稳态误差等性能指标，从而优化系统的性能。

根轨迹实轴重根-概述说明以及解释1.引言1.1 概述概述部分的内容可以按照以下方式进行编写：根轨迹、实轴和重根是控制系统理论中的重要概念。

在控制系统设计和分析中，根轨迹是一种图形工具，用以描述系统在不同参数下的稳定性和动态响应特性。

通过绘制根轨迹图，我们可以直观地了解系统的稳定性、振荡性以及对不同输入信号的响应能力。

而实轴则是复平面上的实数轴，它在根轨迹分析中具有重要的作用。

实轴上的点表示系统的特征根中的实部，而特征根则是指控制系统的传递函数分母多项式的根。

实轴上的点可以揭示系统在不同参数下的稳定性，特别是当特征根的实部为负数时，系统会趋向于稳定。

此外，重根也是一个值得关注的概念。

当控制系统的传递函数分母多项式中存在重根时，系统的动态响应会呈现出一些特殊的特征。

重根会导致系统的阶数减小，从而影响系统的性能指标和稳定性。

本文将深入探讨根轨迹、实轴和重根在控制系统中的定义、性质和影响。

在正文部分，将详细介绍根轨迹的概念，并探讨实轴在根轨迹分析中的重要作用。

同时，将讨论重根的特征以及其对系统动态性能和稳定性的影响。

最后，在结论部分，将总结根轨迹、实轴和重根在控制系统设计和分析中的重要性，并提出应对重根带来的挑战的策略。

通过本文的研究，读者将能够更深入地理解根轨迹、实轴和重根在控制系统中的意义，从而为系统的设计和优化提供更加准确和有效的指导。

同时，对于控制系统的稳定性分析和振荡特性评估，本文所提供的知识也将为工程师和研究人员提供有益的参考。

文章结构部分的内容可以如下所示：1.2 文章结构本文将分为三个主要部分来讨论根轨迹、实轴和重根的相关概念和性质。

第一部分是引言部分，我们将概述本文的主要内容和目的。

首先我们将介绍根轨迹的定义和概念，以及其在系统稳定性分析中的作用。

接着我们将探讨实轴的性质和其对系统稳定性的影响。

最后，我们将介绍重根的特征和其对系统的影响。

第二部分是正文部分，主要包括三个小节。

在第一个小节中，我们将详细讨论根轨迹的定义和概念，以及如何通过绘制根轨迹图来分析系统的稳定性。

实验四基于MATLAB的根轨迹绘制与性能分析一、实验目的1.了解根轨迹的概念和作用；2.学习使用MATLAB绘制根轨迹；3.通过根轨迹进行系统性能分析。

二、实验原理1.根轨迹的概念根轨迹是指随着系统参数变化，系统极点随参数变化所经过的连续点的轨迹。

根轨迹可以用来表示系统的动态性能，并可以用来分析系统的稳定性、抗干扰能力以及动态响应等。

2.根轨迹的绘制方法根轨迹的绘制方法主要有以下几步：(1)确定系统传递函数的开环极点和零点；(2)根据系统传递函数的特征方程确定根轨迹起始点和抵达无穷远点的分支数量；(3)确定分支的方向；(4)计算根轨迹抵达无穷远点的角度；(5)计算根轨迹与实轴的交点。

三、实验步骤1.准备工作(1)安装MATLAB软件，并确保已安装了Control System Toolbox；(2)准备所需绘制根轨迹的系统传递函数。

2.绘制根轨迹(1)在MATLAB命令窗口中输入以下命令，定义系统传递函数：G = tf([1],[1 2 3]);(2)输入以下命令，绘制系统的根轨迹：rlocus(G);3.性能分析(1)根据根轨迹的形状，可以判断系统的稳定性。

如果根轨迹与实轴相交的次数为奇数，则系统是不稳定的。

(2)根据根轨迹的形状以及相交点的位置，可以判断系统的过渡过程的振荡性和阻尼性。

(3)根据根轨迹抵达无穷远点时的角度，可以判断系统的相对稳定性。

角度接近0或180度时，系统相对稳定。

(4)根据根轨迹抵达实轴的位置，可以判断系统的动态性能。

抵达实轴的位置越远离原点，系统的动态响应越快。

四、实验结果分析通过上述步骤，我们可以得到系统的根轨迹图，并根据根轨迹图进行性能分析。

根据根轨迹的形状、交点位置、角度以及抵达实轴的位置，我们可以判断系统的稳定性、过渡过程的振荡性和阻尼性、相对稳定性以及动态响应速度。

根轨迹分析可以帮助我们设计和优化系统的控制器，从而改善系统的性能。

五、实验总结本实验通过MATLAB绘制根轨迹，并利用根轨迹进行系统性能分析。

自动控制原理根轨迹分析知识点总结自动控制原理是研究自动控制系统的基本理论和方法的学科，而根轨迹分析是自动控制原理中的一项重要内容。

本文将对根轨迹分析的知识点进行总结，帮助读者更好地理解和运用这一分析方法。

一、根轨迹分析的基本概念根轨迹是描述控制系统传递函数的极点随参数变化而在复平面上运动的轨迹。

通过绘制根轨迹图，可以直观地了解系统的稳定性、动态响应和频率特性等重要信息。

二、根轨迹的性质1. 根轨迹图是在复平面上绘制的闭合曲线，其中包含了系统的所有极点。

2. 根轨迹出发点（即开环传递函数极点）的数量等于根轨迹终止点（即闭环传递函数极点）的数量。

3. 根轨迹关于实轴对称，即系统的实部极点只存在于实轴的左半平面或右半平面上。

4. 根轨迹通过传递函数零点的个数和位置来确定。

三、根轨迹的画法1. 确定系统的开环传递函数。

2. 根据传递函数的表达式，求得系统的特征方程。

3. 计算特征方程的根，即极点的位置。

4. 绘制根轨迹图，显示系统极点随参数变化的轨迹。

四、根轨迹的稳定性分析1. 若根轨迹通过左半平面（实部为负）的点的个数为奇数，则系统是不稳定的。

2. 若根轨迹通过左半平面的点的个数为偶数，则系统是稳定的。

五、根轨迹的频率特性分析1. 根轨迹的形状和分布可以判断系统的阻尼比、振荡频率和衰减时间等性能指标。

2. 根轨迹与系统的频率响应曲线之间存在一一对应的关系。

六、根轨迹的应用1. 根据根轨迹可以设计和优化控制系统的参数，使系统具有所需的动态性能。

2. 利用根轨迹可以直观地观察到系统的稳定性和动态响应，便于故障诊断和故障排除。

七、根轨迹分析的注意事项1. 在绘制根轨迹图时，应注意传递函数的极点和零点的位置，以及参数的范围。

2. 在分析根轨迹时，应考虑系统的稳定性、动态响应和频率特性等综合因素。

以上就是自动控制原理根轨迹分析的知识点总结。

根轨迹分析作为自动控制原理中的一项重要内容，对于理解和设计控制系统具有重要意义。

自动控制原理根轨迹规划知识点总结自动控制原理是研究将系统的输入、输出和功能关系用数学模型表示，并利用控制理论方法分析和设计自动控制系统的学科。

而根轨迹规划是自动控制原理中的重要内容，用于描述系统的稳定性和动态性能。

本文将对自动控制原理中的根轨迹规划知识进行总结，包括根轨迹的概念、绘制方法、性质以及应用等方面。

一、根轨迹的概念根轨迹是指在特定范围内改变系统的参数，并以参数为变量绘制出的所有系统传递函数零点或极点的轨迹。

通过观察根轨迹可以直观地了解系统的稳定性和动态性能。

根轨迹通常绘制在复平面内，横坐标表示实部，纵坐标表示虚部。

二、根轨迹的绘制方法1. 绘制根轨迹的步骤a) 通过给定系统的传递函数，确定系统的极点和零点。

b) 根据系统的极点和零点的数量和位置，确定根轨迹的起点和终点。

c) 确定根轨迹在实轴和虚轴上的对称性。

d) 确定根轨迹的趋近线和远离线。

e) 根据根轨迹的特性进行绘制。

2. 根轨迹的特性a) 以实负轴和虚轴上的极点、零点为轴心的圆形称为拐点圆。

b) 根轨迹在实轴上的起点和终点分别由零点和极点所决定。

c) 根轨迹不可交叉，且对称于实轴。

d) 根轨迹的趋近线和远离线的夹角决定了系统的快速响应性能。

三、根轨迹的性质1. 根轨迹的边界a) 根轨迹上的极点和零点均在左半平面时，根轨迹边界为实轴。

b) 根轨迹上存在部分极点或零点位于虚轴上时，根轨迹边界沿离心线和连接极点的径线绘制。

2. 根轨迹与系统稳定性和动态性能的关系a) 系统稳定性：若根轨迹上的极点都在左半平面，则系统是稳定的。

b) 系统动态性能：可通过根轨迹的形状和位置来评估系统的超调量、上升时间、稳态误差等指标。

四、根轨迹的应用根轨迹广泛应用于自动控制系统的分析与设计中。

在系统分析方面，可以通过根轨迹来判断系统的稳定性和动态响应特性。

在系统设计方面，可以根据根轨迹的要求和设计指标进行参数调整和优化，以满足系统的性能需求。

结语：本文对自动控制原理中的根轨迹规划知识进行了总结。
