计算机辅助设计软件在建筑结构设计中的应
用
在当今的信息化时代,计算机辅助设计软件已经成为了建筑结构设计中不可或缺的一部分。
这些软件可以对建筑结构进行模拟、分析和优化,从而提高建筑结构的质量和效率。
本文将从以下几个方面探讨计算机辅助设计软件在建筑结构设计中的应用。
一、基础设计
在建筑结构设计的初期,计算机辅助设计软件可以用来帮助建筑师和工程师进行基础设计。
这些软件可以提供多种建筑结构设计方案,从而为建筑师提供更多的选择。
同时,这些软件还可以对建筑结构进行模拟和分析,为建筑师提供更具效率和可行性的设计方案。
二、结构模拟
在建筑结构设计的过程中,计算机辅助设计软件可以对建筑结构进行模拟,模拟出不同荷载下建筑的受力情况,从而评估建筑的结构性能。
这些模拟结果可以帮助工程师和建筑师更好的了解建筑结构的性能和可能存在的问题,从而及早发现和解决问题。
三、优化设计
计算机辅助设计软件还可以将建筑结构进行优化设计,通过不同的设计算法和分析方法,选择最优的设计方案。
这些软件可以分析建筑结构的材料用量、构造方式、适应性等多个方面,从而帮助工程师和建筑师找到最优的设计方案,确保建筑结构的安全性和可靠性。
四、材料选型
在建筑结构设计中,材料的选用是至关重要的一个步骤。
通过计算机辅助设计软件,建筑师和工程师可以对不同材料的力学特性、强度、韧性等因素进行比较和分析,从而找到最合适的材料。
总之,计算机辅助设计软件在建筑结构设计中的应用非常广泛,可以帮助建筑师和工程师更好的理解和优化建筑结构。
随着计算机技术和软件技术的不断发展,这些软件将会变得更加智能和强大,为建筑结构设计带来更多的可能性和创新。
建筑设计中计算机辅助设计工具的使用教程随着计算机技术的发展,计算机辅助设计工具已经成为建筑设计师不可或缺的工具之一。
这些工具能够提高设计效率,简化流程,并且提供更好的设计质量和可视化效果。
本文将为您介绍建筑设计中常用的计算机辅助设计工具的使用教程。
一、三维建模软件1. AutoCADAutoCAD是建筑设计师最常用的三维建模软件之一。
要使用AutoCAD,首先需要掌握基本的绘图技巧和命令操作。
可以通过绘制基本几何图形、创建图层和设置线型来熟悉软件。
除了基本功能外,了解如何使用AutoCAD的建模工具也非常重要。
可以通过掌握命令如extrude、revolve和sweep来创建三维模型。
同时,学习如何应用材质、灯光和相机设置,可以提高模型的逼真度和可视化效果。
2. SketchUpSketchUp是一款易于学习和使用的三维建模软件。
它提供了直观的用户界面和丰富的建模工具。
要使用SketchUp,建议首先学习基本的绘图技巧和操作命令。
在使用SketchUp建模时,掌握各种绘画工具和操作技巧非常重要。
下拉工具栏上的线框和面板工具,可以帮助创建基本的几何体。
了解如何使用推拉工具和移动工具,可以对几何体进行修改和移动。
同时,学习如何使用组和组件功能,可以提高模型的组织和管理。
此外,使用SketchUp的风格、材质和渲染工具,可以增强模型的可视化效果。
二、建筑信息模型(BIM)软件建筑信息模型(BIM)软件是一种综合性的设计工具,可以在建筑设计、施工和维护阶段提供全面的信息和资源。
以下是两款常用的BIM软件。
1. RevitRevit是一款全面的建筑信息模型软件,广泛应用于建筑设计和施工管理。
要使用Revit,首先需要熟悉其界面和基本操作。
学习如何创建建筑模型、应用构件和设置参数,可以提高设计效率。
了解如何使用Revit的族和类型,可以大大简化模型的构建和修改过程。
掌握Revit的调度和计量功能,可以方便地生成清单和报价。
钢结构行业的数字化与智能化趋势数字化与智能化是当今社会各个行业发展的重要趋势,而钢结构行业也不例外。
随着技术的不断进步和创新,数字化与智能化正逐渐改变着钢结构行业的发展模式和运营方式。
本文将探讨钢结构行业数字化与智能化的趋势,并分析其对行业发展的影响。
一、数字化在钢结构行业中的应用1. 在设计方面,采用计算机辅助设计(CAD)软件可以大大提高设计效率和准确性。
工程师可以通过CAD软件进行三维建模、结构优化等操作,从而实现更精确的设计和预测。
2. 在生产制造方面,数字化技术可以帮助企业提高生产效率和质量。
通过数字化控制系统,生产线可以实现自动化操作,降低人为因素对产品质量的影响。
此外,利用数据分析技术进行设备故障预测和维护,可以有效减少设备停机时间和生产损失。
3. 在供应链管理方面,数字化技术可以实现供应链的可视化管理和优化。
通过建立数字化平台,企业可以实时追踪和管理原材料和零部件的采购和运输,并进行数据分析和优化,从而提高供应链的效率和灵活性。
4. 在施工方面,数字化技术可以帮助企业实现施工进度的控制和管理。
通过数字化建筑信息模型(BIM)技术,施工方可以在虚拟环境中对工程进行全面的模拟和规划,从而减少施工过程中的错误和浪费。
二、智能化在钢结构行业中的应用1. 智能制造技术的应用可以提高钢结构产品的生产质量和稳定性。
通过传感器和自动化控制系统,可以实现对生产过程的实时监测和调整,从而减少产品缺陷和废品率。
2. 人工智能技术的应用可以提高钢结构建筑的设计和施工效率。
通过机器学习和模式识别等技术,可以对大量的设计和施工数据进行分析和处理,从而提高设计和施工过程的准确性和速度。
3. 智能感知技术的应用可以提升钢结构建筑的安全性和可靠性。
通过无线传感器网络和数据分析技术,可以实时监测和分析建筑的结构和环境状态,从而及时发现和排除潜在的安全隐患。
4. 物联网技术的应用可以实现钢结构建筑的智能化管理和运营。
CAD技术在钢结构设计中的应用随着计算机辅助设计(CAD)技术的发展,其在各个行业中的应用越来越广泛。
在钢结构设计领域,CAD技术的应用也发挥着重要的作用。
本文将探讨CAD技术在钢结构设计中的应用,并探讨该技术的优势和挑战。
一、CAD技术简介CAD技术是一种利用计算机进行设计、绘图和模拟的技术。
它通过软件工具,能够快速、准确地完成设计任务,并具有灵活性和可视化的优势。
CAD技术通过数字化的形式,将设计过程与实际建造相结合,减少了传统手工绘图所带来的繁琐过程。
二、CAD技术在钢结构设计中的应用1. 参数化建模:通过CAD技术,设计师可以根据钢结构的参数自动生成模型,如梁、柱、连接件等。
这不仅提高了设计效率,还减少了误差。
设计师可以通过调整参数,快速生成不同尺寸和形状的结构,满足不同项目的需求。
2. 结构分析:CAD软件通常配备有强大的结构分析功能,可以对钢结构进行静力学和动力学分析。
通过CAD技术,结构工程师可以预测和评估结构在不同工况下的受力状态,确保结构的安全性和可靠性。
3. 3D建模:CAD技术可以实现对钢结构的三维建模,以实现真实的空间感。
设计师可以通过旋转、缩放和平移等操作,从不同角度观察结构模型,更直观地了解结构的特点和布局。
同时,三维建模还可以与其他软件进行集成,如BIM(建筑信息模型),实现结构与建筑之间的无缝对接。
4. 自动化制图:CAD技术使得结构图纸的绘制更加快捷和准确。
设计师可以通过自动布局和标注功能,自动生成结构平面、立面和剖面图等图纸。
同时,CAD技术还可以与钢结构的制造和安装过程相结合,生成施工图纸和材料清单,加速工程的进行。
三、CAD技术的优势1. 提高设计效率:CAD技术使得设计工作更加高效,能够快速生成模型和图纸,减少了设计时间。
同时,CAD技术还可以根据设计需求进行参数调整和优化,提高设计的精度和准确性。
2. 增强设计可视化:CAD技术将设计过程数字化,设计师可以通过三维建模实现直观的空间感。
建筑设计技术的计算机辅助设计方法现代建筑设计过程中,计算机辅助设计技术扮演着越来越重要的角色。
计算机辅助设计(CAD)方法通过利用计算机软件和工具来帮助建筑师和设计师在建筑设计的各个阶段进行数据的创建、编辑、分析和展示。
本文将探讨建筑设计技术的计算机辅助设计方法,并介绍其在建筑设计过程中的应用。
计算机辅助设计在建筑设计过程中的应用可以追溯到上世纪60年代,从最初的二维绘图到如今的三维建模和分析,CAD技术不断发展和演进。
现代的CAD软件具备强大的功能,能够辅助建筑师在不同阶段进行建筑设计的各个环节。
首先,计算机辅助设计方法在建筑设计的概念阶段发挥重要作用。
建筑师可以使用CAD软件来创建基本的设计方案,并通过自动化的工具来实时修改和调整,以满足设计要求和客户的需要。
这种快速的设计迭代过程能够提高效率,减少错误,并帮助建筑师更好地表达和传达设计意图。
其次,计算机辅助设计方法在建筑设计的详细设计阶段起到至关重要的作用。
建筑师可以使用CAD软件进行建筑元素的精确建模和构造细节的设计。
通过三维建模,建筑师可以更好地理解建筑空间,并进行光照、材质和纹理等方面的模拟和分析。
此外,CAD软件还能够自动生成施工图纸,并提供自动化的量化和标注功能,提高设计准确性和施工效率。
此外,计算机辅助设计方法在建筑设计的成本控制和项目管理中也发挥着重要作用。
CAD软件可以进行成本模拟和预测,帮助建筑师评估不同设计方案的经济性。
此外,CAD软件还可以与其他项目管理软件集成,实现设计文档的版本控制、进度管理和文件协作等功能,提高项目管理的效率和精确性。
在计算机辅助设计方法的发展过程中,出现了许多专业的CAD软件,如AutoCAD、Revit和SketchUp等。
这些软件各具特色,可以满足不同的设计需求。
例如,AutoCAD是一款通用的CAD软件,适用于各种设计和绘图任务;Revit是一款专门用于建筑信息建模(BIM)的软件,能够实现建筑设计和施工过程的全面集成;SketchUp则提供了直观且易于使用的建模工具,适用于快速概念设计。
1 概述MTS建筑钢结构设计系统是中国建筑钢结构辅助设计软件领域中近年来的一支生力军,在同济大学李国强教授领导下,由MTS开发组经过几年的努力开发,现在MTS软件可帮助用户全面解决厂房与多高层钢结构的辅助设计问题!可用于钢框架结构、钢框撑结构、混凝土-钢组合结构、门式刚架结构、钢管混凝土结构、钢骨混凝土结构、混凝土框架结构及剪力墙结构的全面设计。
为工程设计人员的分析设计提供了强有力的工具。
MTS集建模、分析、验算、设计出图于一体,不仅是一个功能强大、适用面广的钢结构分析软件,而且还是一个验算和设计工具,可以根据结构规范对构件进行验算、设计以及出图,而且针对最新的结构设计规范及时扩充、完善。
MTS中已有的规范与规程包括:《钢结构设计规范》GB50017-2003 中华人民共和国国家标准《混凝土结构设计规范》GB50010-2002 中华人民共和国国家标准《建筑抗震设计规范》GB50011-2002 中华人民共和国国家标准《建筑结构荷载规范》GB50009-2001 中华人民共和国国家标准《建筑地基基础设计规范》GB50007-2002 中华人民共和国国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002 中华人民共和国国家标准《高层民用建筑钢结构技术规程》JGJ99-98 中华人民共和国行业标准《门式刚架轻型房层钢结构设计技术规程》CECS102:2002 中国工程建设标准化协会标准《钢管混凝土结构设计与施工规程》CECS28:90 中国工程建设标准化协会标准《型钢混凝土组合结构技术程规程》JGJ138-2001 中华人民共和国行业标准《钢-混凝土组合结构设计规程》DL/T5085-1999 中华人民共和国电力MTS分为前处理、计算、多高层后处理、厂房后处理、节点设计、自动出图、基础设计等七个模块,模块按工程设计习惯组织,基本满足了建筑钢结构的设计分析需求。
2 高层钢结构实例-廖创兴金融中心大厦廖创兴金融中心大厦位于上海南京西路、新昌路口,为高层办公楼。
如何利用CAD进行钢结构设计的技巧钢结构在建筑领域中应用广泛,并且经过计算机辅助设计(CAD)的发展,设计师们可以更加准确、高效地进行钢结构设计。
本文将介绍一些使用CAD进行钢结构设计的技巧,帮助设计师们提高工作效率和设计质量。
1. 学习CAD软件的基本操作在开始钢结构设计前,首先需要熟悉所使用CAD软件的基本操作。
熟练掌握软件的绘制、编辑、复制、缩放、旋转等基本功能,能够快速且准确地进行钢结构的绘制和修改。
2. 使用图层功能钢结构设计可能需要绘制各种不同的构件和标注,为了更好地管理设计图纸,可以使用CAD软件的图层功能。
通过将不同的构件、标注放置在不同的图层中,可以方便地进行显示、隐藏、编辑和管理。
3. 应用块和图纸模板为了提高钢结构设计的效率,可以事先创建一些常用的构件块和图纸模板。
通过定义并保存构件块,可以快速地插入并复制这些构件,避免重复绘制。
同时,使用预定义的图纸模板可以节省时间和精力,使设计具有一致的风格。
4. 利用CAD的计算功能现代CAD软件不仅能够帮助进行绘图,还具备一定的计算功能。
在钢结构设计中,可以利用软件的计算功能进行一些常见的结构计算,如受力分析、构件尺寸计算等。
通过合理设置设计参数,软件可以自动计算出所需的结果,提高设计的准确性和可行性。
5. 使用CAD的尺寸标注功能钢结构设计中,尺寸标注是非常重要的一环。
利用CAD软件的尺寸标注功能,可以方便地添加和调整尺寸标注,确保准确的尺寸和比例关系。
同时,可以设置标注样式和位置,使标注清晰易读,提高设计图纸的可读性。
6. 组织和管理设计图纸在进行钢结构设计时,设计图纸通常非常庞大。
为了能够方便地进行更新和维护,可以使用CAD软件的文件管理功能,将设计图纸按项目、楼层、构件等进行组织和管理。
同时,定期进行备份和版本控制,以防止数据丢失和错误修改。
7. 学习CAD的高级功能CAD软件通常具备各种高级功能,如三维建模、动画演示、材料库等。
钢构工程施工用什么软件一、AutoCAD(CAD)AutoCAD是 Autodesk 公司的一款能够制图、设计和绘图的计算机辅助设计软件,是目前市场份额最大的计算机辅助设计软件。
在钢结构工程中,AutoCAD被广泛应用于钢结构的设计、绘图和图纸制作等方面。
工程师可以使用AutoCAD绘制钢结构的结构图、连接图、构件图等,帮助设计人员更好地进行设计。
而施工单位可以使用AutoCAD来制作钢结构的施工图纸,明确施工计划和工序。
二、PKPM(钢结构设计计算软件)PKPM 是我国独立研发基于国标、行业标准和科研成果的大型钢结构计算软件,具有多种辅助设计功能。
PKPM可以对钢结构进行结构分析、承载力计算、设计参数计算等,帮助设计人员快速准确地设计出符合规范要求的钢结构。
在钢结构工程的施工中,设计人员可以使用PKPM对结构施工方案进行计算和分析,提供详细的设计方案和施工参数,指导施工单位进行施工。
三、Tekla Structures(三维建模软件)Tekla Structures 是一款专业的钢结构三维建模软件,可以完成钢结构的三维建模、绘制施工图、生成构件清单等功能。
在钢结构工程中,施工单位可以使用 Tekla Structures 进行三维建模,展现整个钢结构工程的结构形态,辅助设计、施工人员更好地理解工程要求和工序。
通过Tekla Structures生成的三维模型,可以方便快速地分析结构的稳定性、受力计算、构件连接等,提高设计准确性和施工效率。
四、BIM(建筑信息建模)BIM 是一种基于数字化建模的设计、施工和管理工具,可以将建筑工程的设计、施工、运营全过程整合在一个平台上,从而提高建筑工程的设计效率、质量和成本控制。
在钢结构施工中,BIM 可以对整个工程进行数字化建模,实现设计、施工、监理等各个环节之间的信息共享和协同作业。
通过BIM技术,可以实现工程的全过程管理,包括设计方案的优化、施工过程的调整、预算及进度控制等,为工程的顺利实施提供了有力支持。
建筑设计中的计算机辅助设计方法探究建筑设计是一个高度专业化且复杂的过程,计算机辅助设计(CAD)方法的引入为建筑师和设计团队带来了巨大的便利和效益。
CAD是一种利用计算机软件和硬件来辅助设计、绘图、建模和分析的技术。
本文将探讨建筑设计中的计算机辅助设计方法,包括其发展历程、应用领域、优势和挑战。
首先,我们来看一下计算机辅助设计方法在建筑设计中的发展历程。
20世纪60年代初,计算机图形学技术的崛起为CAD的发展打下了基础。
随着计算机技术的不断进步和软硬件设备的不断更新,CAD逐渐成为建筑设计必备的工具。
从最初的2D绘图到如今的3D建模和虚拟现实技术,CAD在建筑设计中扮演着越来越重要的角色。
其次,计算机辅助设计方法在建筑设计中的应用非常广泛。
首先,CAD可以帮助建筑师和设计团队快速、准确地绘制和修改建筑图纸。
传统的手工绘图需要耗费大量的时间和精力,而CAD可以通过简单的命令和操作实现快速绘图,大大提高了设计效率。
其次,CAD还可以帮助建筑师进行建筑模型的三维建模和仿真分析。
通过CAD软件,建筑师可以在计算机上创建真实的建筑模型,并对其进行各种分析和优化,如结构分析、光线模拟和能源效益评估等。
此外,CAD还可以实现建筑与其他专业工程(如结构、暖通、给排水等)的集成设计,提升整体设计水平和效果。
计算机辅助设计方法在建筑设计中的应用带来了诸多优势。
首先,CAD使得设计更加精确和准确。
通过CAD软件,建筑师和设计团队可以在三维环境中进行设计和模拟,避免了传统手工绘图过程中的人为错误和误差。
其次,CAD大大提高了设计效率。
传统的手工绘图需要耗费大量的时间和精力,而CAD可以通过简单的命令和操作实现快速绘图,提高了设计团队的工作效率。
此外,CAD还可以实现设计文件的数字化保存和管理,方便了设计文件的传输和共享。
最后,CAD软件的不断更新和发展也使得建筑设计更加灵活和创新。
随着CAD技术的发展,建筑师可以使用更多的功能和工具来实现不同设计理念和效果。
计算机辅助设计技术在建筑行业中的应用教程建筑行业是一个充满创造力和技术要求的行业,而计算机辅助设计技术(Computer-Aided Design, CAD)正是在这个领域中发挥着重要的作用。
CAD技术通过使用计算机软件来辅助建筑设计师完成各种设计和制图任务,大大提高了设计效率和准确度。
在本文中,我们将介绍计算机辅助设计技术在建筑行业中的应用,并提供一些教程来帮助您更好地掌握这一技术。
一、CAD技术在建筑行业中的应用领域1. 建筑设计和制图:CAD技术可以在建筑设计的各个阶段中发挥作用,从最初的概念设计到最后的施工图纸制作。
通过CAD软件,设计师可以实现快速而准确的设计,包括平面布置、建筑立面和剖面、三维模型等。
CAD软件还能帮助设计师在设计过程中进行更新和修改,提高设计的灵活性和反应速度。
2. 建筑结构设计:CAD技术还可以在建筑结构设计中很好地应用。
利用CAD软件,结构工程师可以进行结构分析、计算和设计。
CAD软件可以模拟各种荷载和应力情况,并生成结构图纸和构件图纸。
这些图纸不仅显示了建筑结构的细节,还提供了施工人员制作和安装的必要信息。
3. 建筑室内设计:CAD技术也被广泛用于建筑室内设计中。
设计师可以利用CAD软件制作室内平面布置图,包括家具摆放、墙壁、地板和天花板等细节。
CAD软件还可以模拟光线效果,帮助设计师选择合适的照明方案。
此外,CAD软件还可以在室内设计过程中进行虚拟现实和三维漫游,使设计师和客户更好地理解和评估设计方案。
二、常用的CAD软件介绍1. AutoCAD:AutoCAD是目前最流行的CAD软件之一,被广泛应用于建筑、土木工程和机械设计等领域。
它提供了丰富的绘图工具和功能,可以用来制作各种类型的图纸和模型。
Autocad还支持二维和三维的设计和制图,并提供了强大的修改和编辑功能。
2. SketchUp:SketchUp是一个专门用于快速建模和渲染的CAD软件。
它具有简单易学的界面和直观的操作方式,非常适合初学者使用。

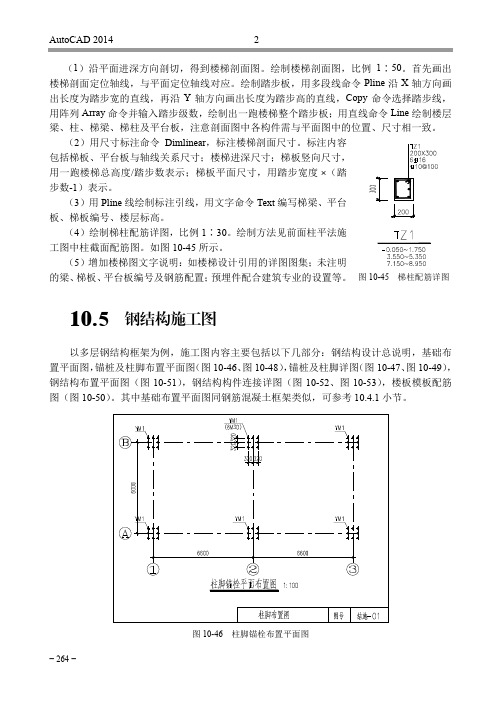

AutoCAD 2014计算机辅助设计(土木类)(第2版)− 264 −(1)沿平面进深方向剖切,得到楼梯剖面图。
绘制楼梯剖面图,比例1∶50。
首先画出楼梯剖面定位轴线,与平面定位轴线对应。
绘制踏步板,用多段线命令Pline 沿X 轴方向画出长度为踏步宽的直线,再沿Y 轴方向画出长度为踏步高的直线,Copy 命令选择踏步线,用阵列Array 命令并输入踏步级数,绘制出一跑楼梯整个踏步板;用直线命令Line 绘制楼层梁、柱、梯梁、梯柱及平台板,注意剖面图中各构件需与平面图中的位置、尺寸相一致。
(2)用尺寸标注命令Dimlinear ,标注楼梯剖面尺寸。
标注内容包括梯板、平台板与轴线关系尺寸;楼梯进深尺寸;梯板竖向尺寸,用一跑楼梯总高度/踏步数表示;梯板平面尺寸,用踏步宽度 ×(踏步数-1)表示。
(3)用Pline 线绘制标注引线,用文字命令Text 编写梯梁、平台板、梯板编号、楼层标高。
(4)绘制梯柱配筋详图,比例1∶30。
绘制方法见前面柱平法施工图中柱截面配筋图。
如图10-45所示。
(5)增加楼梯图文字说明:如楼梯设计引用的详图图集;未注明的梁、梯板、平台板编号及钢筋配置;预埋件配合建筑专业的设置等。
10.5 钢结构施工图以多层钢结构框架为例,施工图内容主要包括以下几部分:钢结构设计总说明,基础布置平面图,锚桩及柱脚布置平面图(图10-46、图10-48),锚桩及柱脚详图(图10-47、图10-49),钢结构布置平面图(图10-51),钢结构构件连接详图(图10-52、图10-53),楼板模板配筋图(图10-50)。
其中基础布置平面图同钢筋混凝土框架类似,可参考10.4.1小节。
图10-46 柱脚锚栓布置平面图图10-45 梯柱配筋详图第10章结构施工图计算机辅助设计图10-47 锚栓及柱脚防护详图图10-48 柱脚平面布置图− 265 −。
STRAT轻型薄壁钢住宅钢结构设计(无比钢结构设计)钢结构住宅是近年来的热门课题,也是我国在大力推动的产业政策。
但是钢结构住宅的问题不在钢结构本身,而在于隔墙等围护辅助结构,在于隔音、隔热等建筑功能,一直未能有经济、有效的技术手段。
轻型薄壁钢住宅钢结构体系(无比钢),将受力结构与维护结构合为一体,提供了一种经济高效的解决方案。
随着中国社会发展、劳动力成本的增加,这种建造快捷、环保节能的结构体系,必然会得到普遍地使用。
STRAT软件再次把握技术发展的趋势,开发出针对这一新技术的计算、设计功能。
这种结构体系,大量采用桁架作为柱、梁结构,结合蒙皮木板,组成复合墙板。
这种特殊的受力体系,将复合墙板作为基本受力单元进行计算、设计,则计算模型太过粗略,导致浪费的同时,也会存在不安全因素。
STRAT针对这种结构体系的开展研究,推导特有的偏撑桁架的刚度、强度、稳定计算的公式。
在此基础上,利用STRAT已有的强大的三维图形功能,和强大的综合计算功能,建立包含桁架梁、桁架柱、木墙板、屋面三角桁架的三维空间模型。
每个单榀桁架、每片木墙板均参与结构计算,计算其精确受力。
STRAT对这种结构体系进行全面细致的构件验算,包括偏心桁架的立柱、剪撑的强度稳定验算,连接剪撑、立柱的销钉的抗剪验算、得到需要销钉的面积,木墙板的强度和固定墙板所需要的销钉面积。
确保各个环节、各个部位均满足受力要求,使这种新型结构体系的设计更安全、合理,并在此基础上实现结构设计的优化。
STRAT开发了这种结构体系特有的一些格构构件类型,单柱单撑、单柱双撑、双柱单撑、双柱双撑、三柱多撑等各种截面类型,具有双向受力的双偏撑柱类型,基本满足轻型薄壁钢住宅结构的各类构件的计算要求。
在后续开发中,STRAT将推出该结构体系的施工图功能。
STRAT软件的本项功能开发,得到了无比钢专利持有人,加拿大英特兰公司的资助。
使用方法简介1、前处理Prep的“组合截面”,在原有“包含式”、“拼接式”基础上,增加了“格构式”类型,用于无比钢偏撑桁架的计算。
CAD软件在钢结构设计中的应用与技巧解析CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于各个行业的设计软件。
在钢结构设计中,CAD的应用能够大大提高设计效率和精度。
本文将探讨CAD软件在钢结构设计中的应用和一些使用技巧。
首先,在使用CAD软件进行钢结构设计时,我们可以利用其绘图工具来创建和编辑各种建筑和结构元素。
例如,我们可以使用线条工具绘制梁、柱子、框架等钢结构元素的轮廓。
同时,CAD软件还提供了各种编辑工具,如移动、旋转、缩放等,使得我们能够方便地调整和修改设计。
除了基本绘图功能,CAD软件还可以进行三维建模。
通过创建三维模型,我们可以更好地观察和分析钢结构的形状和空间关系。
三维建模功能可以帮助我们更准确地评估结构的稳定性和强度,并优化设计。
例如,我们可以使用CAD软件进行结构模拟和荷载分析,以确保设计的可靠性。
在进行复杂的钢结构设计时,CAD软件提供了辅助设计工具,如自动布置、智能连接等。
这些工具能够根据设计要求和标准快速生成和调整结构。
例如,我们可以使用自动布置工具快速生成钢梁和柱子的位置和间距,提高设计效率。
智能连接工具则可以帮助我们实现不同结构元素的自动连接,减少人工操作和错误。
此外,CAD软件还支持与其他设计软件的集成。
这意味着我们可以将CAD软件中的设计数据与其他工程软件进行数据交换和共享。
例如,我们可以将CAD软件中的钢结构模型导入到结构分析软件,进行进一步的强度和稳定性分析。
这种集成能够提高设计和分析的一致性和效率。
在使用CAD软件进行钢结构设计时,还有一些使用技巧可以提高设计效果。
首先,熟练掌握软件的快捷键和命令是提高设计效率的关键。
通过快捷键和命令,我们可以快速选择、编辑和绘制结构元素,减少鼠标操作和时间浪费。
其次,合理使用图层和图块功能可以使设计更清晰和易于管理。
图层功能可以让我们将不同类型的结构元素分开,并进行独立的编辑和显示。
图块功能则可以帮助我们创建和重复使用一些常用的结构组件,提高设计的一致性和效率。
探讨无比钢结构建筑的计算机辅助设计探讨无比钢结构建筑的计算机辅助设计无比钢又称无比轻钢龙骨体系,是一种新型轻钢结构。
无比钢技术起源于加拿大,具有很多优点,属于一种冷弯薄壁型钢结构体系。
无比钢技术在建筑领域的应用可带来极大的社会效益和经济价值,近年来引入我国后多用于低、多层建筑,符合我国产业发展政策。
目前无比钢在我国尚处于初级探索阶段,由于该结构体系的特殊性,无比钢结构的计算机设计存在多方面技术问题,当下还没有一种可以完成无比钢结构设计和制图的有效设计软件,这是无比钢在我国推广应用首先要解决的问题。
本文采用SAP2000软件完成无比钢结构设计,并对相关设计内容、要素进行探讨。
【关键词】无比钢结构;计算机;辅助设计1概述无比钢结构体系的定义:“无比钢是一种具有重量轻、抗震效果好、工期短、工业化程度高等多种优点的冷弯薄壁型钢结构体系,结构以薄壁方钢管通过连接件和自攻螺钉组成的单片柱和四方柱以及楼面桁架梁为主要承重骨架,以浇筑在压型钢板上的轻质混凝土为楼板,以通过自攻螺钉连接在单片柱和四方柱上的OSB板、胶竹板或石膏板组成的蒙皮为围护结构。
”无比钢技术来源于加拿大,其在北美多个国家已经推广应用超过20年,目前已经发展在一定成熟阶段。
无比钢结构体系的优点:首先,无比钢结构建筑构件的工厂预制机械化程度高、商品化程度高,工程施工进度快,工期短,施工现场环境污染小。
其次,无比钢结构建筑的自重相比钢混结构建筑以及砖混结构建筑要轻度多,基础费用少,建筑抗震性能好。
第三,无比钢结构建筑的构件连接多采用锚栓,房屋易于搬运、拆迁,有需要的情况下可以在极短的时间内完成整个建筑的拆迁,并且不会造成太大损失,这是其它结构无法比拟的。
第四,无比钢结构建筑可实现房屋构架、屋面、墙体、室内装修以及水电系统一次性同步完成,是名副其实的交钥匙工程。
第五,由于构件的特殊性,无比钢结构建筑的内外热交换程度极小,有效保证了房屋的保湿性能。
另外,建筑墙架系统中空处采用玻璃棉填充,使其具有良好的隔音性能。
探讨无比钢结构建筑的计算机辅助设计随着社会的发展,人们对于建筑结构的要求也越来越高。
无比钢结构建筑的出现,使得建筑结构更加坚固,更加美观,使用寿命更加长久。
计算机辅助设计在这一领域也发挥着重要的作用,能够为无比钢结构建筑的设计、制造、施工等环节提供有效帮助。
I. 无比钢结构建筑的特点无比钢结构建筑是指建筑结构使用钢材作为主要的构件,从而形成的建筑结构。
与传统的建筑材料相比,无比钢结构建筑的特点有以下几点。
1. 结构更加坚固:使用钢材作为主要的构件,能够使得建筑的抗震能力更加强劲,使得结构更加稳定。
2. 使用寿命更加长久:由于钢材的使用寿命较长,使得无比钢结构建筑在使用过程中,能够保持相对稳定的结构。
3. 更加美观:钢材材质的应用,不仅使得建筑结构稳定,还使得建筑的外观更加美观,更加现代化。
II. 计算机辅助设计在无比钢结构建筑中的应用计算机辅助设计是指使用计算机软件对建筑结构进行模拟和仿真,以便预测建筑结构在不同情况下的行为。
在无比钢结构建筑中,计算机辅助设计的应用可以帮助设计人员进行更加科学、精确的设计,从而为后续的制造和施工工作提供有效的保障。
1. 模型的快速建立使用计算机辅助设计软件,可以快速地将建筑结构模型转换为计算机模型。
同时,软件还可以通过添加静力分析、动力分析等模块,对建筑结构进行多角度的模拟和分析,以便更加全面地评估建筑结构的稳定性和安全性。
2. 自动化的分析和优化计算机辅助设计软件可以快速地对建筑结构进行多层面的分析,如初步设计、结构优化、动态分析等。
设计师可以通过软件返回的建筑结构分析结果,从而对建筑结构进行优化,使得结构更加稳定、安全和经济。
3. 分析和评估效率在垂直建筑方面,钢结构的CNC加工是大势所趋,无比钢结构建筑也不例外。
计算机辅助设计软件绑定了CNC机器对钢材进行优质、高效的加工,减少了加工过程中的误差和次品数量。
同时也大大降低了费用,提升了结构制作速度和质量。
III. 计算机辅助设计在无比钢结构建筑中的优势在无比钢结构建筑的设计过程中,计算机辅助设计具有许多显著的优势。
试论无比钢结构建筑计算机的辅助设计
赵智超;吴铁峰
【期刊名称】《山西建筑》
【年(卷),期】2017(043)014
【摘要】介绍了无比钢结构的优点,从构件规格、设计型号选取、构件模拟、荷载取值等方面,阐述了无比钢结构建筑计算机辅助设计计算的方法,并探讨了无比钢结构图的系统制作流程,以供参考.
【总页数】2页(P257-258)
【作者】赵智超;吴铁峰
【作者单位】佳木斯大学信息电子技术学院,黑龙江佳木斯154007;佳木斯大学信息电子技术学院,黑龙江佳木斯154007
【正文语种】中文
【中图分类】TP319
【相关文献】
1.加热炉钢结构的计算机辅助设计 [J], 王晓波
2.彩板钢结构平房仓门式刚架计算机辅助设计 [J], 宋春燕;金明伟
3.钢结构计算机辅助设计系统的开发及程序实现 [J], 顾铭
4.多高层钢结构节点计算机辅助设计MTSNode系统 [J], 董骏;李国强
5.“钢结构计算机辅助设计软件STEEL”通过技术鉴定 [J], 张维忠
因版权原因,仅展示原文概要,查看原文内容请购买。
钢结构梁的计算机辅助设计的开题报告一、选题背景随着现代化建筑技术的不断发展和进步,钢结构的应用越来越广泛,尤其是在大跨度建筑中占有很大的比重。
而钢结构梁作为钢结构中一个重要的构件,因其拥有较高的强度和轻质化的特点,常常被用于大型建筑物的地上和地下结构中,广泛应用于多层、高层或大跨度建筑、室内和室外结构、机械设备等领域,具有非常广泛的市场前景。
然而,钢结构梁的计算机辅助设计依然存在许多问题,主要表现在以下几个方面:1.传统钢结构梁设计方法需要耗费大量的人力和时间,一旦设计出现错误或需修改时,需要重头开始设计,浪费了大量宝贵的时间和人力资源。
2.设计过程中对计算机技术和专业软件的应用不足,无法达到快速高效的设计目的,并且设计结果不尽人意。
3.对设计参数的影响因素没有全面考虑,缺少系统性的优化设计思路。
4. 钢结构梁设计过程需要考虑很多因素,如荷载、构造、材料性能、现行规范,这些因素相互交织,使得计算和设计过程十分繁琐。
因此,建立一套完整的钢结构梁计算机辅助设计系统,提高设计效率和准确度,对于改善钢结构梁的设计问题具有重要的现实意义和理论意义。
二、研究内容和目的本项目的研究内容是基于计算机辅助设计技术,以钢结构梁为研究对象,对其设计过程进行全面深入的研究。
主要包括以下目标:1.设计一套系统性钢结构梁计算机辅助设计系统,通过计算机技术的优化设计,提高设计效率和准确度。
2.对钢结构梁的计算和设计方法进行分析研究,深入探讨设计参数之间的相互关系及其影响因素。
3.考虑现有规范,优选设计方法和参数,使所设计出来的钢结构梁安全、经济、美观,且具有可行性。
三、研究方法和技术路线本项目采用计算机辅助设计技术作为主要研究手段,通过建立一个完整的钢结构梁计算机辅助设计系统,实现全面精准的梁的设计。
具体研究方法和技术路线如下:1.搜集和整理现有的钢结构梁相关文献和规范,分析其设计方法和原理,总结归纳设计的基本思路和依据。
2.根据钢结构梁的设计流程,确定相应的输入数据和设计参数,将其转化为计算机可以识别和处理的形式,并进行系统设计。
无比钢结构建筑计算机辅助设计的开题报告一、选题背景和研究意义随着工业化和城市化的快速发展,建筑行业也在飞速发展。
钢结构建筑在建筑行业中占据了重要地位,因其灵活性强、结构安全性高、生产周期短等优点,广泛应用于商业建筑、公共建筑、住宅建筑等领域。
但是,传统的钢结构建筑设计模式仍然存在一些问题,例如设计周期长、信息传递不畅、设计文件难以统一等。
因此,本研究试图通过引入计算机辅助设计(CAD)技术,优化传统的钢结构建筑设计流程,提高设计效率和质量,缩短设计周期,降低设计成本,提升设计竞争力,并实现设计文件数字化、自动化和标准化,从而为建筑业的可持续发展做出贡献。
二、研究内容本研究拟从以下几个方面进行探究:1. CAD技术的介绍与应用:介绍CAD技术的基本概念、功能和特点,以及其在钢结构建筑设计中的应用现状和未来发展趋势。
2. 钢结构建筑CAD设计流程的优化:结合钢结构建筑的特点,研究设计流程中存在的瓶颈和问题,提出相应的优化措施和解决方案。
3. 钢结构建筑CAD设计参数的自动化控制:将参数化设计技术引入钢结构建筑设计中,实现自动化和智能化的设计参数控制。
4. 钢结构建筑CAD设计文件的数字化、自动化和标准化:利用信息化技术,实现设计文件的数字化、自动化和标准化,提高设计文件的可读性、可靠性和易于管理性。
5. 钢结构建筑CAD设计中的几何优化:探究钢结构建筑CAD设计中的几何优化方法,提高建筑结构的空间效率和工程质量。
三、研究方法本研究采用实证研究方法,将钢结构建筑CAD设计流程中存在的问题进行分析和总结,研究CAD技术的基本原理和应用方法,构建CAD钢结构建筑设计模型,并利用模型进行设计方案的优化和比较分析,最终得出科学合理的设计结果。
四、预期成果和研究意义本研究的预期成果是:1. 掌握CAD技术在钢结构建筑设计中的应用方法和优化措施。
2. 建立钢结构建筑CAD设计模型,实现智能化设计参数控制、数字化和标准化的设计文件生成。
无比钢结构建筑计算机辅助设计之研究摘要:由于无比钢结构引进我国时间较短,在我国的实验研究还不足,及该结构体系的特殊性,目前尚无可用于无比钢结构设计且绘制施工图的设计软件,影响了无比钢结构在我国的推广应用。
本文采用sap2000软件对无比钢结构建筑进行设计计算,设计完成后用本文制作的无比钢结构制图系统接sap2000模型文件绘制结构施工图,本文研究成果对无比钢结构的工程设计具有一定实用价值。
关键词:无比钢结构;建筑结构;计算;设计
1 概述
无比轻钢龙骨体系,简称无比钢(web steel),即冷弯薄壁型钢小桁架建筑体系,是轻钢龙骨结构建筑系列技术中的一种。
其技术主要来源于加拿大的轻钢建筑体系,这种轻钢龙骨建筑体系是用镀锌冷弯薄壁型钢制作的型材作为结构承重部分,在加拿大及北美诸多国家已应用20年,是一种非常成熟的建筑结构体系。
无比钢结构体系主要采用冷弯薄壁型钢(q235),结构以薄壁方钢管通过连接件和自攻螺钉组成的单片柱和四方柱以及楼面桁架梁为主要承重骨架,以浇筑在压型钢板上的轻质混凝土为楼板,以通过自攻螺钉连接在单片柱和四方柱上的osb板、胶竹板或石膏板组成的蒙皮为围护结构。
无比钢结构体系的结构特点是,轻钢密立柱,其传力机理是,立柱(即单片柱和四方柱)与上下导轨、支撑和蒙皮组成受力墙体,竖向荷载通过楼面桁架梁传递到墙体立柱,再
传至基础;水平荷载通过楼面板传递到墙体,由立柱和蒙在立柱上的蒙皮共同抵御水平荷载。
2 autocad二次开发技术
2.1 autocad二次开发形式
所谓“二次开发”是指由熟悉产品设计同时又掌握计算机应用技术的人员开发出针对某一产品的cad应用软件。
基于autocad提供的开发手段,常见的二次开发的形式有:参数化cad、成组cad 等。
2.1.1 参数化cad
参数化cad应用软件主要用于标准化、系列化和通用化程度比较高的定型产品。
如模具、刀具、量具、夹具、液压系统、组合机床等。
对于这类产品,一般设计都较为简单。
如量具cad中光滑极限量规cad,设计时,首先可以先定制不同类型量规的图标选单,然后根据设计要求调入所设计量规的标准图样,输入设计的主要参数,通过计算机查询量规的数据库中的数据,进行必要的计算,将查询或计算得到的数据,在标准图样上进行变量代换,实现参数化绘图,最后生成符合设计要求的图样。
可见,这类软件使用时效率较高,但由于专业性较强,使其推广受到限制。
因此,它适于企业技术人员自行进行开发。
2.1.2 成组cad
成组cad应用软件利用成组技术的原理,将需要设计的零件特征编码与原设计的零件特征编码相比较,通过屏幕提示,决定是对
源设计中零件直接引用或者是进行修改。
成组cad中源设计的零件是根据“复合零件”方法进行设计,它应将零件族内的零件功能要素集于一身,同时还应对每个功能要求的参数进行标准化处理。
在设计中,这个“复合零件”可以用“块’’的形式进行组合,每个“块”相应做成参数化形式,供修改使用。
如轴承cad中可将轴承的内圈、外圈等做成相应的“块”,设计时根据输入的参数及数据库中的数据,与“复合零件”进行比较,对轴承的结构,如外圈、滚动体等,决定是否进行修改,最后进行参数化绘图,生成轴承的图样,这样,只要建立起适合本行业或本企业产品类型适当的“复合零件’’库,就可满足生产中的设计要求。
但是,由于成组cad 是针对某一类或一系列产品进行开发,所以应用的广泛性受到了一定程度上的约束。
2.2 autocad二次开发技术
(1)vba(visual basic for application)是基于activex automation技术的二次开发工具。
activex automation是一套微软标准,以前称为ole automation技术。
该标准允许通过外显的对象由一个windows应用程序控制另一个windows应用程序,这也是面向对象编程技术的精髓所在。
autocad从r14开始增加作为activexautomation服务器应用程序的功能,使得许多面向对象编译语言和应用程序可以通过activex与autocad进行通信,并操纵autocad的许多功能,activex automation服务器应用程序通过自身对象的属性、方法和事件实现其功能。
对象是服务器应用程序简
单而抽象的代表。
不管是用vb、vc、office vba等从外部开发,还是用autocad vba从内部对autocad进行二次开发,都是通过调用autocad的对象体系结构来进行的。
autocadactivexautomation 技术将autocad的各种功能封装autocadactivex对象中,供编程使用。
(2)objectarx
objectarx是autocad r13之后推出的一个以c++语言为基础的面向对象的开发环境和应用程序接口,目前多数企业还是采用这种技术进行二次开发。
object arx程序本质上是windows动态链接库(dll)程序,与autocad共享地址空间,直接访问autocad数据库结构、图形系统以及cad几何造型核心,以便能在运行期间实时扩展autocad的功能,创建能全面享受autocad固有命令的新命令。
objectarx程序与autocad、windows之间均采用windows消息传递机制。
3无比钢结构建筑的设计计算
3.1设计软件的选用
(1)有限元理论
有限元法可以从数学观点和物理观点两方面建立公式。
从物理观点看,有限单元法就是把连续结构体离散化。
具体的说,就是把结构分成很多小的部分,每个部分称为一个单元,这些单元的形状、大小可以任意选择,但都是有限小的,而不是无限小的,所以称为有限单元。
各单元在其相邻边界点上相连接,既有限元法把连续结
构体离散化为只在有限个点上有联系的离散模型,而这些连接点称为节点。
通常以节点广义位移作为未知量,按节点的平衡条件建立运动方程。
一般用位移法,当然也可以采用力法建立方程式,在结构动力反应问题中一般采用位移法。
(2)sap2000简介
目前国际上面向工程领域的有限元程序已有数百种,其中比较著名的有:anasys、sap2000、abaqus、adina、mark等等,这些软件功能强大而且各具特色。
本文采用有限元分析软件sap2000。
sap2000最原始的结构分析软件是sap,它是structural analysis program三个字的简称。
sap是30多年以前在加州大学berkeley
分校,由edward wilson教授领导开发出来的结构分析软件,当时主要用于结构及土木工程(包括土壤大坝等有关工程)的研究及教
学工作。
在过去的30多年里,sap随着有限元方法的发展不断及改进及提高,在演变过程中好几个版本出现一直到目前的sap2000版本。
sap2000是一种通用结构分析与设计软件,所谓结构分析与设计,主要针对结构系统受到外界作用后所出现的反应(如应力、位移、温度等),由此可知其受外力作用后的状态,进而判别是否符合设计要求。
一般结构的几何外形及所受荷载都相当复杂,理论分析往往无法进行;因此必须简化结构或采用有限元法及数值方法。
3.2构件的模拟
在sap2000中,板壳对象按照受力特点可以分为三类:膜单元、板单元、壳单元。
膜单元只有平面内的刚度,承受膜力,建筑结构
中的楼板通常采用膜单元来模拟;板单元的行为与膜相反,只具有平面外的刚度,承受弯曲力,模拟薄梁和地基梁等;壳单元的力学行为是膜单元和板单元之和,是真正意义上的壳单元。
工程上对于壳的厚度h与其宽度l之比(即宽厚比)h/l<i/10的壳为薄壳,壳的厚度比在1/lo<h/l<i/5之间的壳,称为中厚壳。
薄壳中横向剪切应力对变形的影响较小,而中厚壳中横向剪切应力对变形的影响较大。
本文采用薄壳单元来模拟蒙皮;楼板一般为钢与混凝土组合楼板,等效为混凝土楼板用膜单元模拟;c型导轨忽略翼缘部分,只考虑腹板部分。
注:文章内所有公式及图表请用pdf形式查看。
