水泥稳定碎石基层(底基层)施工工艺框图1

水泥稳定碎石(砂砾）基层（底基层）施工方案为防止水泥稳定碎石基层出现平整度差、抗水损坏性能差、层间结合不好、温缩、干缩裂缝等质量隐患，确保水泥稳定碎石基层工程质量，根据《公路路面基层技术规范》,结合高速公路建设实践经验和高速公路实际情况，提出以下施工指导意见。

1、施工方法1.1 水泥稳定碎石(砂砾)一律采用集中厂拌、摊铺机摊铺方法施工。

1.2 水泥稳定碎石基层采用分层施工时，当用18～20T以上压路机碾压，分层最大厚度不应超过20cm,并不小于10cm。

当采用单层施工时，应用特殊的摊铺和碾压设备,并注意层底0～10cm的压实度，防止表层碎石压碎。

1。

3 基层、底基层标高、路拱采用摊铺机作业时,应用钢丝基准线控制高程,直线段桩距10m,弯道段间距5m。

2、材料2。

1 水泥应采用初凝时间不少于3小时,终凝时间不少于6小时的硅酸盐、矿碴硅酸盐、火山灰质硅酸盐水泥，水泥等级宜为32.5级、42。

5级，为确保7天试件强度,宜优先选用42。

5级硅酸盐水泥。

采用散装水泥时,水泥磨出后应存放7天以上，安定性必须符合要求，进罐时散装水泥温度应低于60℃.所用水泥必须是悬窑生产加工,不得使用立窑生产加工（小厂）水泥。

2。

2 碎石碎石压碎值要求＜30％。

碎石应按粗集料10～30mm、5~10mm、细集料0～5mm三级配料，相应的料场方孔筛筛孔建议为:32、12、7mm.2.3水一般饮用水均可使用。

2.4 混合料（1)水泥稳定的碎石或砂砾集料级配应符合表1规定。

为防止混合料离析,有利于提高混合料强度,应严格控制集料最大粒径，并宜选用较细密的级配.为减少路面开裂，〈4。

75mm成分宜按级配中值偏上选配。

表注：1、水泥稳定碎石基层规范规定31.5mm通过量为90—100％，无26。

5mm通过量要求。

2、水泥稳定砂砾37.5mm通过量为主要控制指标.（2)有重车行使的高速公路不同基层、底基层混合料的7天浸水抗压强度应符合表2要求：水泥稳定基层、底基层抗压强度标准表2(3）室内试验抗压强度满足下列二条件之一者为合格：a。

水泥稳定碎石基层施工方案水泥稳定碎石基层施工方案30cm5%水泥稳定碎石基层计划分两层施工，分两层摊铺压实，第一层碾压结束后，直接摊铺下一层，利用上层对下层养生，两层间隔时间不得超过2小时；也可摊铺完下层后养生，达到标准要求后再摊铺上层。

第一层16cm，采用挖掘机摊铺，第二层14cm采用摊铺机摊铺。

1、原材料的进场及检验各种原材料在进场前，首先要经有关试验人员检验确认合格并经监理同意后方可进场，进场时，报监理工程师认可，否则不许使用。

（1）对原材料的要求：1）粗集料：采用石灰岩，符合规范要求，与水泥应有良好的粘附性。

2）细集料：采用天然砂。

3）填料：应洁净干燥，符合级配要求。

4）结合料：符合技术规范要求，采用325号普通硅酸盐水泥。

（2）原材料确认合格后，按照要求完成水泥碎石结构的目标配合比组成设计，确定各种矿料的配合比和水泥用量，而后依据目标配合比依次完成生产配合比设计、调试好拌合楼、进行试验段的铺筑、对生产配合比及各项技术指标进行验证。

在水泥碎石基层开工14天前、在经监理工程师认可的下承层上铺筑200米长的试验段，必须验证如下：A、检验混合料拌和时间、用水量等是否合理；B、检验铺筑质量是否符合规范要求；C、检验施工工艺是否合理；D、验证松铺系数和碾压机械组合是否合理；2、对下承层的复检A、铺筑水泥碎石前，应该检查下承层的质量，一边清扫一边用空气压缩机或森林灭火器等吹净。

B、清扫出的杂物、浮料等由专人负责运出施工现场，禁止乱堆、乱弃。

3、施工机械准备检查投入施工的机械是否配套，能否满足工程需求，机械状况是否良好，并对机械操作人员进行思想动员，确保职工以饱满的热情和高度的责任心投入生产。

3.1、水稳层施工拟投入设备如下：机械设备配置表4、施工工艺流程图水泥稳定碎石底基层施工工艺框图5、施工放样应在施工前做好施工放样。

恢复中线时，直线段每15~20m设一桩，曲线段每10~15m设一桩，并在两侧路肩边缘外设指示桩，在指示桩上用明显标记标出边缘的设计高挂基准线。

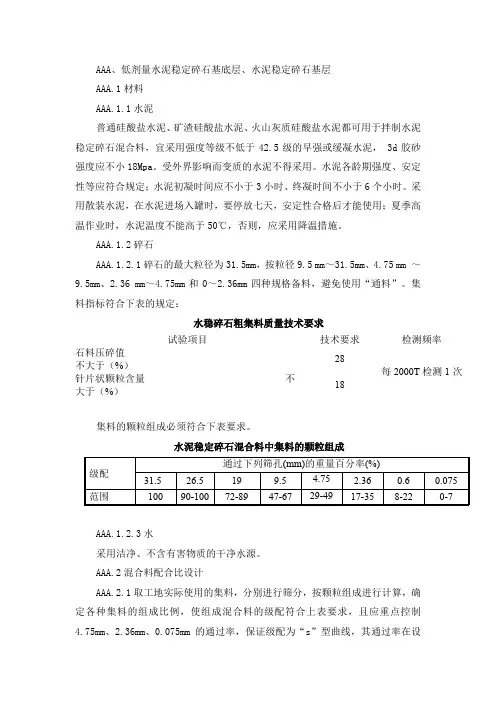

AAA、低剂量水泥稳定碎石基底层、水泥稳定碎石基层AAA.1材料AAA.1.1水泥普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥都可用于拌制水泥稳定碎石混合料，宜采用强度等级不低于42.5级的早强或缓凝水泥， 3d胶砂强度应不小18Mpa。

受外界影响而变质的水泥不得采用。

水泥各龄期强度、安定性等应符合规定；水泥初凝时间应不小于3小时、终凝时间不小于6个小时。

采用散装水泥，在水泥进场入罐时，要停放七天，安定性合格后才能使用；夏季高温作业时，水泥温度不能高于50℃，否则，应采用降温措施。

AAA.1.2碎石AAA.1.2.1碎石的最大粒径为31.5mm，按粒径9.5 mm～31.5mm、4.75 mm ～9.5mm、2.36 mm～4.75mm和0～2.36mm四种规格备料，避免使用“通料”。

集料指标符合下表的规定：水稳碎石粗集料质量技术要求试验项目技术要求检测频率石料压碎值不大于（%）28每2000T检测1次针片状颗粒含量不大于（%）18集料的颗粒组成必须符合下表要求。

水泥稳定碎石混合料中集料的颗粒组成AAA.1.2.3水采用洁净、不含有害物质的干净水源。

AAA.2混合料配合比设计AAA.2.1取工地实际使用的集料，分别进行筛分，按颗粒组成进行计算，确定各种集料的组成比例，使组成混合料的级配符合上表要求，且应重点控制4.75mm、2.36mm、0.075mm的通过率，保证级配为“s”型曲线，其通过率在设计级配要求的标准差值以内。

AAA.2.2基层水泥稳定碎石设计要求采用振动压实法成型的水泥稳定碎石7天无侧限抗压强度为 3.5~4.5Mpa，其中上基层不小于 3.8Mpa，下基层不小于3.3Mpa设计，180天劈裂强度不小于0.6Mpa。

为减少基层裂纹，必须做到三个限制：在满足设计强度的基础上限制水泥用量；在减少含泥量的同时，限制细集料、粉料用量；根据施工时气候条件限制含水量。

具体要求水泥剂量不应大于5.0%、集料级配中0.075mm以下颗粒含量不宜大于3.5%、含水量不宜超过最佳含水量的1%。

水泥稳定碎石基层工艺流程框图（二）施工方法下承层的检查和准备→施工测量放样（边线、中线、高程）→严格材料试验→混合料的拌和→含水量检测→混合料的运输和摊铺→混合料的碾压和边部整形→压实度检测→ 接缝处理→交通管制1、下承层的检查和准备在水稳基层施工前，对下承层进行外观检查。

测量放线施工准备水泥稳定碎石料拌和 水泥稳定碎石含水量检测 水泥稳定碎石含水量检测 摊铺 碾压和边部整形 压实度检测 养生 原材料检验 合格 不合格 不合格在进行水稳基层铺筑前视路面干湿情况，如比较干燥用水车雾状喷洒，以工作面湿润没有积水为度。

2、测量放样、挂设钢丝线试验段施工区域测量放样按每 10 米一根桩放出中桩和边桩，复测下承层标高，打钢钎支架，挂上钢丝，并按标高值和松铺系数（按1.32 预设，松铺系数测定后进行调整）调整钢丝的高程，作为纵横坡基线。

钢丝直径采用 3mm 钢丝，每段长 200 米，每次两侧 4 根交替使用。

每根钢丝一端用紧线器将钢丝绷紧，钢丝拉力不小于600KN，以保证摊铺成型面的平整度。

3、材料检验水稳基层所用的各种碎石原材料应严格符合规范和监理部文件要求，未经批准的原材料不允许进场，更不准使用。

①碎石应符合规范规定的级配要求。

碎石压碎值不大于30％，单个颗粒的最大粒径不大于31.5mm。

应选用储藏量大、品质稳定的料场。

②水：不能含有有害物质，一般采用地下水。

③水泥：采用普通硅酸盐水泥，32.5MPa 低强度水泥。

4、混合料的拌和、运输、摊铺、碾压、接缝处理。

①拌和a 拌和站在拌料前进行配合比的调试并进行试拌，确定各料仓的皮带转速，严格控制各料仓的材料用量，试拌制的混合料级配组成、含水量都应满足规范要求。

b 混合料拌和时，随时观察并检测含水量，控制最佳含水量。

若遇到大风和高温天气，对混合料的含水量应作相应上调1-2%，使混合料运到现场摊铺后碾压时含水量接近最佳含水量。

c 拌和站拌和混合料必须连续、均匀。

水泥稳定碎石基层（底基层）施工工艺标准1 适用*围水泥稳定碎石是在一定级配的碎石中，掺入适当的水泥和水，按照技术要求，经拌和、摊铺，在最佳含水量时压实及养护成型，可作为各级公路的基层（底基层），一般位于沥青混凝土面层或水泥混凝土面板下。

市政道路工程可参照执行。

2 应用标准和规*《公路工程集料试验规程》（JTG E42-2005）。

《公路路面基层施工技术细则》（JTG/T F20—2015）。

《公路工程质量检验评定标准》（JTG F80/1-2012）。

《公路工程无机结合料稳定材料试验规程》（JTG E51-2009）。

《公路工程施工安全技术规程》（JTG F9—2015）。

《环境空气质量标准》（GB 3095—2012）。

3 施工准备3.1技术准备集中技术人员进行图纸会审，熟悉各部结构，确定合理的施工工艺。

对全线的导线点、水准点进行加密、复测，精度符合规*要求选定料场，进行配合比试验，并进行优化设计，确定合理的配合比。

详细了解现场施工环境，编制切实可行的施工方案，并详细进行技术交底。

做好安全防卫和安全技术交底工作，避免天气、施工机械等对生产人员的生命财产构成威胁。

制定关键工序控制措施和冬雨季施工措施及夜间施工措施。

对下承层进行验收，必须在其满足规*要求后才能进行下道工序施工。

测量放样，直线（或大半径圆曲线）段每10m放一中桩中桩、边桩，小半径曲线处（匝道）按5m放一中、边桩，测量其高程并计算其要求调整的高度，作为钢丝基准线的标准。

3.2施工设备生产设备：水稳拌和站、满足水稳拌和站产量的装载机。

施工设备：水稳摊铺机、自卸汽车、压路机、洒水车、平板夯等。

测量器具：全站仪、水准仪、卡尺、钢钎、钢丝线等。

水稳拌和站应做好调试工作，使用前应进行计量标定。

试验检测设备主要试验检测仪器如下：钻芯机、弯沉仪弯沉仪、3m直尺、压力试验机、水泥净浆搅拌机、水泥胶砂搅拌机、水泥胶砂振实机、水泥标准养护箱、水泥负压筛析仪、沸煮箱、水泥抗折试验机、烘箱、标准方孔筛、无侧限抗压强度试模等。

水泥稳定碎石底基层、基层施工方案1、施工准备1）应在水泥稳定碎石结构层施工前一天准备好工作面，其表面应平整、坚实，并应具有规定的路拱，没有任何松散的土和软弱地点。

2）施工前做好放样工作。

恢复中线时，直线段宜每10m设一中桩，曲线段每5m设一中桩，并在两侧路肩边缘外设指示桩，在指示桩上用明显标记标出级配碎石结构层边缘的设计高度。

要用白灰划出水泥稳定碎石层的边缘线。

2、材料要求1）集料（1）水泥稳定碎石所用石料的压碎值要求：底基层、基层不大于26%。

集料必须清洁，严禁含有机物、块状或团状的土块、杂物及其他有害物质。

（2）所用集料的最大粒径不应超过31.5mm。

水泥稳定碎石底基层、基层集料应预先筛分成19mm～31.5mm、9.5mm～19mm、4.75mm～9.5mm及0～4.75mm四种规格。

各种规格集料中超尺寸数量严禁超过10%，欠尺寸数量严禁超过15%。

（3）碎石中针片状颗粒总含量严禁超过20%。

（4）当细集料（石屑）数量不足时，水泥稳定碎石底基层、基层不允许掺天然砂，应掺机制砂。

2）水泥（1）水泥应优先选用普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥和复合硅酸盐水泥。

其初凝时间在4h以上，终凝时间宜在6h以上。

（2）宜采用42.5级缓凝水泥，严禁使用快凝、快硬、早强水泥以及受潮结块变质的水泥。

（3）必须采用旋窑生产的水泥，散装水泥入罐时，安定性合格后方能使用，散装水泥罐必须有破拱装置。

3）水水应洁净，不含有害物质。

3、配合比设计1）一般规定（1）水泥稳定碎石混合料应采用骨架密实型结构，采用振动成型压实法进行混合料配合比设计。

（2）水泥稳定碎石混合料的设计级配应符合规范要求，其中4.75mm、2.36mm、0.075mm的通过量宜接近级配范围的下限。

（3）水泥稳定碎石混合料的组成设计包括根据规定的原材料和混合料设计指标要求，通过试验选取合适的集料和水泥、矿质混合料级配组成设计、确定水泥剂量、混合料的最佳含水量和最大干密度。

水泥稳定碎石基层、底基层施工专题方案目录第一章工程概况 01.1机动车道路路面构造 01.2非机动车道 (1)1.3人行道 (1)第二章施工总体布署 (2)2.1人员安排及组织 (2)2.2测量、试验及监控仪器设备 (2)2.3施工机械设备进场计划 (3)2.4施工用电、用水 (4)2.5材料供应 (4)2.6稳定土搅拌站选址、场地布置 (4)2.7稳定土旳拌制 (5)第三章施工进度计划 (5)第四章水泥稳定碎石施工工艺 (5)4.1下承层准备 (6)4.2材料准备 (6)4.3水泥稳定碎石拌合 (8)4.4水泥稳定碎石运送 (9)4.5水泥稳定碎石摊铺 (10)4.6水泥稳定碎石碾压 (10)4.7接缝处理 (11)4.8养生 (13)4.9检测 (13)4.10构造层强度控制原则 (14)4.11水泥稳定碎石底基层、基层施工工艺图 (15)第五章质量保证措施 (17)第六章安全文明施工保证措施 (19)水泥稳定碎石基层、底基层施工专题方案第一章工程概况本标段所承建旳道路工程为四条路，其中迎河东路GK0+087-GK0+420段,道路全长332.3m,金山大道BK2+256.909-BK2+615.52段,道路全长358.611m。

春晖路HK0+000-HK0+275段,道路长275m,依云路IK0+040-IK0+468.669段，IK0+563.669-IK0+964.281段，道路长829.281m，道路总长度为1795.2m。

迎河东路GK0+340～GK0+420段为管桩复合地基软基处理，GK0+087～GK0+340为真空联合堆（超）载预压处理，处理宽度和路基堆载（填筑）原则宽度53ｍ；金山大道全路段为管桩复合地基软基处理，处理宽度和填筑原则宽度为48ｍ；依云路全路段为管桩复合地基软基处理，处理宽度和路基堆载（填筑）宽度为36m。

春晖路全路段为真空联合堆（超）载预压处理，处理宽度和路基堆载（填筑）原则宽度43ｍ。

孵化中心二期道路工程施工方案施工方案一、工程概况本工程为天河软件园孵化中心（二期）室外市政道路，道路宽度分别为4米及7米。

本工程为沥青混凝土路面，结构层形式为：15cm厚级配碎石垫层+20cm厚4%水泥石屑基层+15cm厚6%水泥石屑下基层+15cm厚6%水泥石屑上基层。

路面结构形式为：6cm厚粗粒式沥青混凝土下封层+5cm厚中粒式沥青混凝土中间层+40厚改性沥青混凝土面层.二、编制依据1.《市政道路工程质量检验评定标准》CJJ1-902.《公路土工试验规程》JTJ051-933. 《公路工程无机结合料稳定材料试验规程》JTJ057-944. 《公路路面基层施工技术规范》JTJ034-20005. 《公路工程集料试验规程》JTJ058-20006. 广州亚泰建筑设计院设计的《孵化器二期市政道路总平面图》7.《公路沥青路面施工技术规范》（JTJ 032）及其他相关法规、规范、标准。

三. 施工准备1、技术准备1、制定详细的施工组织计划，进行详细的技术交底，掌握规程、施工工艺、施工方案、指标要求，理解设计图纸。

2、计算路段内各点设计高程，10米断面三点。

3、各种记录及表格准备（内业、外业、质检、化验、统计等方面）4、沥青混合料的试验报告；2、人员准备1、现场施工负责人一名，负责施工生产的协调工作；2、黑色路面施工应配备完整的施工段机构，3、按照施工组织设计确定黑色面层的施工人员安排。

3、设备准备1、水稳层采用路拌法搅拌，搅拌场为D栋北侧空地，面积约为3000m2,场地建设完毕。

搅拌机械已进场，满足施工要求。

2、沥青混凝土为专业搅拌站搅拌，搅拌站已落实，满足施工要求。

4、材料准备（一）、料源的定购已开始，满足本工程的施工进度要求。

（二）、原材料的质量控制（三）、原材料的储存与保管5、施工现场准备1、路基已施工完毕，现场具备路面施工条件。

2、施工机械已准备完毕。

满足施工要求。

四、现场条件现场路基已经完成，D栋北侧空地平整后可做水泥石屑稳定层拌合场，沥青混凝土为专业搅拌厂搅拌，现场交通方便材料的运输。

水泥稳定碎石基层、底基层施工方案一、工程简况：广州北部地区（新国际机场）高速公路北段工程ND18标位于花都区东部，起止里程K39+586.5~K41+816.5全长2.23km。

根据设计，本标段路面结构层分为：1、主线20cm4%水泥稳定碎石（底基层）+38cm6%水泥稳定碎石（基层）2、匝道26cm水泥砼面层+15cm贫砼基层+25cm未筛分碎石底基层二、主要工程量：三、主要工程施工工艺及施工方法：三．1水泥稳定碎石施工工艺流程图三．2施工准备工作1、材料及配合比设计（1）水泥：采用32.5普硅水泥，初凝时间在3小时以上，终凝时间6小时以上，本工程采用炭木牌（专用）缓凝水泥，根据实验，初凝时间在3.5小时以上，终凝时间在7小时以上。

（2）碎石：压碎值底基层不大于30%，基层不大于26%，针片状总含量不超过20%，且不得含存粘土块，腐植物质。

集料要满足级配要求，根据本地区材料供应情况，选择3种不同规格的集料分别筛后，通过计算找出合适的比例，再按此比例组成符合要求的混合集料。

（3）配合比设计：按设计图纸规定的水泥用量与符合级配要求的集料拌匀后，进行重型击实，确定最佳含水量的最大干密度，并制作试件进行无侧限抗压强度实验，如强度符合设计要求时即指两项实验结果可提出配合比设计报告，如不符合时重做实验。

在混合料配合比设计时，应确定延迟时间对其强度和干密度的影响实验，确定合适的最大允许延迟时间，并据此控制施工。

2、实验段。

在进行基层、底基层施工前，先做实验段（1）实验段长度不少于100m，规范要求不少于600㎡；（2）基层、底基层应分别进行实验；（3）通过实验检验材料配合比、施工机具设备、工艺方法的正确性；（4）通过实验确定松铺系数（通常为1.30~1.35），碾压次数、碾压速度、摊铺进度、每段作业长度等。

（5）实验时要认真做好记录，实验后要对质量指标、外观检查进行抽检，并依此写出实验报告。

（6）本标段的实验段设在K41+690~K41+590左侧面积约1500㎡。

水泥稳定级配碎石基层施工在正式开展水泥稳定级配碎石铺筑前，将由监理工程师在已铺筑且验收合格级配碎石底基层上指定200米进行试验段铺筑，以取得用于指导正式铺筑时的各项数据。

为了保证达到设计要求压实度，我部将分两次摊铺水泥稳定碎石基层。

其中第一层将用平地机铺筑，压实厚度20cm，第二层用摊铺机铺筑，以保证最终平整度，压实厚度15cm或19cm。

（1）、集料、其他原材料技术要求合理的水泥稳定碎石组成必须达到强度要求，具有较小的温缩和干缩系数（现场裂缝较少），施工和易性好（粗集料离析较小）。

水泥剂量应不大于5%,设计初步推荐水泥剂量为 4.0%，我部将根据材料的来源和品质，进行水稳标准配合比设计并上报批准后用于指导生产。

水泥稳定碎石7天无侧限抗压强度应达到3.5～4.0MPa。

水泥稳定碎石基层材料要求如下：①水泥水泥应选择初凝时间3h以上和终凝时间较长（宜大于6h）的普通硅酸盐水泥，且各项指标满足要求的强度等级为32.5的水泥。

不得使用快硬水泥、早强水泥及受潮变质的水泥。

采用散装水泥，在水泥进场入罐时，要停放七天，安定性合格后才能使用。

夏季高温作业时，水泥温度不能高于50℃，否则，应采用降温措施。

②碎石水泥稳定级配碎石粗集料应采用预先筛分的几组不同粒径碎石及石屑组配而成，水泥稳定级配碎石采用的集料应石质坚硬、清洁、不含风化颗粒，宜选用反击式破碎机扎制的碎石，碎石的最大粒径为31.5mm，宜按粒径 9.5 mm～31.5mm、4.5mm～9.5mm、2.36 mm～4.75mm和0～2.36mm四种规格备料。

碎石压碎值≤28%，粗集料针片状含量应不大于18％（宜不大于15％）、碎石中小于0.6mm的颗粒必须做液限和塑性指数试验，要求液限小于28％，塑性指数小于9。

合成碎石的颗粒组成应符合表中的规定。

细集料采用石料加工过程的细料部分及无污染的天然砂，含泥量不大于3%。

其级配组成见表中规定。

水泥稳定碎石混合料中合成碎石的颗粒组成：③水：应使用符合设计及规范要求的水源。
