三相异步电机绕组结构

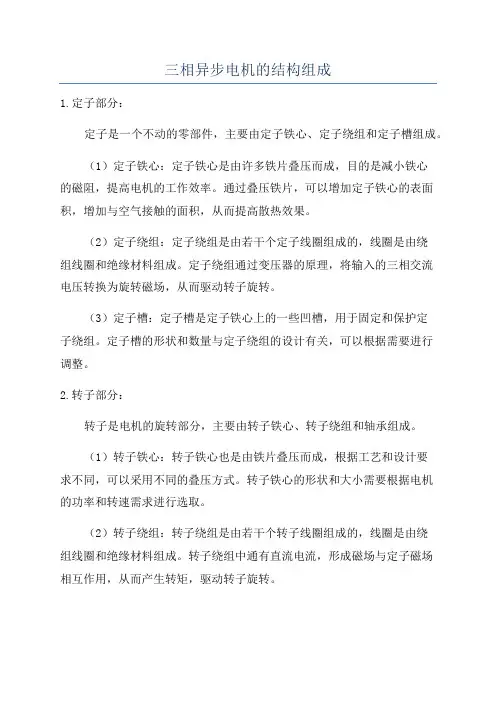

三相异步电机的结构组成1.定子部分：定子是一个不动的零部件，主要由定子铁心、定子绕组和定子槽组成。

（1）定子铁心：定子铁心是由许多铁片叠压而成，目的是减小铁心的磁阻，提高电机的工作效率。

通过叠压铁片，可以增加定子铁心的表面积，增加与空气接触的面积，从而提高散热效果。

（2）定子绕组：定子绕组是由若干个定子线圈组成的，线圈是由绕组线圈和绝缘材料组成。

定子绕组通过变压器的原理，将输入的三相交流电压转换为旋转磁场，从而驱动转子旋转。

（3）定子槽：定子槽是定子铁心上的一些凹槽，用于固定和保护定子绕组。

定子槽的形状和数量与定子绕组的设计有关，可以根据需要进行调整。

2.转子部分：转子是电机的旋转部分，主要由转子铁心、转子绕组和轴承组成。

（1）转子铁心：转子铁心也是由铁片叠压而成，根据工艺和设计要求不同，可以采用不同的叠压方式。

转子铁心的形状和大小需要根据电机的功率和转速需求进行选取。

（2）转子绕组：转子绕组是由若干个转子线圈组成的，线圈是由绕组线圈和绝缘材料组成。

转子绕组中通有直流电流，形成磁场与定子磁场相互作用，从而产生转矩，驱动转子旋转。

（3）轴承：轴承是支撑转子旋转的零部件，通常采用滚动轴承或滑动轴承。

滚动轴承能够承受较大的转矩和径向力，适用于高速旋转的情况；而滑动轴承则适用于低速旋转，具有良好的密封性能。

除了定子部分和转子部分，三相异步电机还有其他辅助部件，如风扇、散热器、绝缘材料等。

风扇和散热器可以有效降低电机的温度，保证电机的正常工作。

绝缘材料用于绝缘定子和转子绕组，以防止电击和电机绝缘失效。

总之，三相异步电机的结构组成主要包括定子部分和转子部分，其中定子由定子铁心、定子绕组和定子槽组成，转子由转子铁心、转子绕组和轴承组成。

这些部件的结构和材料选择既决定了电机的性能，也保证了电机的正常工作。

三相异步电动机绕组结构
三相异步电动机的绕组结构通常由三组绕组组成，分别为定子绕组、转子绕组和励磁绕组。

1. 定子绕组：定子绕组是安装在电动机的固定部分，通常由三相绕组组成，分别称为A相、B
相和C相绕组。

每个相绕组都由若干绕组匝数组成，并且按一定的顺序和相位关系布置。

定子绕组的铜线或铝线通常绕制在定子铁芯的槽内。

2. 转子绕组：转子绕组是安装在电动机的旋转部分，通常由导电材料（如铜条或铜棒）组成。

转子绕组的结构分为两种类型：鼠笼式和绕线式。

鼠笼式转子绕组由一个或多个短路环构成，其端部通过导体连接。

绕线式转子绕组由若干匝绕组构成，每个导线都经过转子上的插槽。

3. 励磁绕组：励磁绕组是一组用于提供磁场的绕组，通常用来激励转子绕组。

励磁绕组的绕制方式根据不同的电动机类型而有所不同。

总之，三相异步电动机的绕组结构包括定子绕组、转子绕组和励磁绕组。

这些绕组共同作用，通过磁场的交互作用使电动机能够产生转矩和旋转运动。

三相交流异步电动机的结构三相交流异步电动机是一种常见的电动机类型，广泛应用于各个领域。

它由定子和转子两部分组成，具有复杂的结构和运行原理。

本文将对三相交流异步电动机的结构进行详细介绍。

我们来看一下三相交流异步电动机的定子结构。

定子是电动机的固定部分，由定子铁心和定子绕组组成。

定子铁心通常由硅钢片叠压而成，以减小磁滞和涡流损耗。

定子绕组则由三个相互平衡的绕组组成，分别称为A相、B相和C相。

这三个绕组分布在定子铁心的三个对称位置上，相互之间呈120度夹角。

接下来，我们来看一下三相交流异步电动机的转子结构。

转子是电动机的旋转部分，它位于定子内部，并通过轴承与定子连接。

转子通常采用串激式结构，由铸铁或铝合金制成。

在转子的铁心上，有一些槽槽，用于安装转子绕组。

转子绕组通常由导体材料制成，并与定子绕组相连。

三相交流异步电动机的运行原理是基于电磁感应的。

当三相交流电源加到定子绕组上时，会在定子绕组中产生旋转磁场。

这个旋转磁场会感应转子绕组中的电动势，从而使转子绕组中产生电流。

由于转子绕组中的电流与定子绕组中的旋转磁场之间存在相对运动，所以转子绕组会受到电磁力的作用，从而产生转矩。

这个转矩将驱动转子旋转，从而实现电动机的工作。

除了定子和转子，三相交流异步电动机还包括一些其他的部件。

例如，定子和转子之间有一定的气隙，以减小磁滞和涡流损耗。

另外，电动机还有冷却系统，用于散热和保护电机。

在一些大型电动机中，还有轴承和齿轮箱等附属设备。

三相交流异步电动机是一种结构复杂的电动机，由定子和转子两部分组成。

它的工作原理是基于电磁感应的，通过定子绕组产生旋转磁场，从而驱动转子旋转。

除了定子和转子，电动机还包括其他的部件，如气隙、冷却系统和附属设备。

通过深入了解三相交流异步电动机的结构和工作原理，我们可以更好地理解它的工作过程和应用领域。

三相异步电动机结构详细图解图1封闭式三相异步电动机得结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机得结构也可分为定子、转子两大部分。

定子就就是电机中固定不动得部分,转子就是电机得旋转部分。

由于异步电动机得定子产生励磁旋转磁场,同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上得机械能,所以与直流电机不同,交流电机定子就是电枢。

另外,定、转子之间还必须有一定间隙(称为空气隙),以保证转子得自由转动。

异步电动机得空气隙较其她类型得电动机气隙要小,一般为0、2mm～2mm。

三相异步电动机外形有开启式、防护式、封闭式等多种形式,以适应不同得工作需要。

在某些特殊场合,还有特殊得外形防护型式,如防爆式、潜水泵式等。

不管外形如何电动机结构基本上就是相同得。

现以封闭式电动机为例介绍三相异步电动机得结构。

如图1所示就是一台封闭式三相异步电动机解体后得零部件图。

1、定子部分定子部分由机座、定子铁心、定子绕组及端盖、轴承等部件组成。

(1)机座。

机座用来支承定子铁心与固定端盖。

中、小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。

(2)定子铁心。

定子铁心就是电动机磁路得一部分。

为了减小涡流与磁滞损耗,通常用0、5mm厚得硅钢片叠压成圆筒,硅钢片表面得氧化层(大型电动机要求涂绝缘漆)作为片间绝缘,在铁心得内圆上均匀分布有与轴平行得槽,用以嵌放定子绕组。

(a)直条形式(b)斜条形式图2 笼型异步电动机得转子绕组形式(3)定子绕组。

定子绕组就是电动机得电路部分,也就是最重要得部分,一般就是由绝缘铜(或铝)导线绕制得绕组联接而成。

它得作用就就是利用通入得三相交流电产生旋转磁场。

通常,绕组就是用高强度绝缘漆包线绕制成各种型式得绕组,按一定得排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间、绕组与铁心之间都要有良好得绝缘。

如果就是双层绕组(就就是一个槽内分上下两层嵌放两条绕组边),还要加放层间绝缘。

三相异步电动机的结构及工作原理一、结构1.定子：定子是三相异步电动机的固定部分，由一组三相绕组和铁心组成。

定子绕组是由若干个线圈组成的，线圈中通以三相交流电流。

定子线圈的排列方式有很多种，常见的是星形和三角形。

2.转子：转子是三相异步电动机的旋转部分，它位于定子内部，可以自由转动。

转子一般由铸铁、硅钢片等材料制成，其外部有凸起的鳍片，用于散热。

3.末端盖：末端盖是封闭定子和转子的部件，它使电机的内部结构不受外界的干扰，并起到保护电机的作用。

4.风机：风机是将冷却气流引入电机内部，冷却电机的部件。

通常位于转子的轴上。

5.轴承：轴承用于支撑转子的转动，并减小摩擦损失。

6.绝缘材料：为了防止电机出现电击、漏电或短路等安全问题，电机内使用绝缘材料，如绝缘胶带、绝缘漆等。

二、工作原理1.感应定律：当三相异步电动机的定子绕组中通以三相交流电流时，根据感应定律，定子的磁场会随电流产生变化，从而在定子和转子之间产生感应电磁场。

2.洛伦兹力定律：当有导电体在磁场中运动时，会受到洛伦兹力的作用。

在三相异步电动机中，转子在感应电磁场的作用下，会受到洛伦兹力的作用，使转子旋转起来。

1.启动：当三相异步电动机启动时，通过外部电源施加的电压使定子绕组通以三相交流电流。

由于定子通电，产生的磁场会引起转子中的感应电磁场，从而使转子受到洛伦兹力的作用，开始旋转。

2.运行：当转子开始旋转后，根据转子和定子之间的磁场耦合作用，磁场的变化会引起定子绕组中感应电流的变化。

这些感应电流会产生一个与定子的磁场相反的磁场，从而与转子的磁场相互作用。

3.差动效应：由于定子和转子的磁场相互作用，铁心中会有幅度不断变化的磁场，这种现象称为差动效应。

差动效应使得电动机的输出速度和负载之间能够保持相对稳定的差异。

4.调速：三相异步电动机的转速取决于输入的电压频率和负载的阻力。

通过改变输入的电压频率和负荷的阻力，可以实现对三相异步电动机的调速。

总结：三相异步电动机的结构复杂，但工作原理相对简单。

三相交流异步电动机是一种常见的电动机类型，在工业和家庭应用中广泛使用。

它的主要结构包括以下几个部分：
1. 定子（定子绕组）：定子是电动机的固定部分，通常由三个对称分布的绕组组成，每个绕组对应一个相位。

这些绕组被连接到外部交流电源上，产生旋转磁场。

2. 转子（转子绕组）：转子是电动机的旋转部分。

在三相异步电动机中，转子一般采用鼠笼型结构，由导电材料（如铜或铝）制成。

转子的结构类似于一个圆柱体，上面有许多横向的导条（也称为鼠笼）。

当定子的旋转磁场作用于转子上的导条时，感应出电流，从而产生转矩。

3. 端环：在一些特殊的三相异步电动机中，转子的两端可能有一对金属环，称为端环。

这些端环可以提供电流传输和通过转子绕组的短路路径。

4. 轴承：电动机的轴承用于支撑转子并允许其旋转自由。

通常有前端轴承和后端轴承两个位置。

5. 外壳：电动机的外壳用于保护内部组件，并提供支撑和固定结构。

当三相异步电动机上的三相供电被接通时，定子绕组中产生的旋转磁场切割转子上的导条，从而产生转子中的感应电流。

这些感应电流在转子绕组上产生磁场，并与定子磁场互相作用，产生转动力矩。

随着转动力矩的作用，转子开始旋转，驱动电动机的输出轴进行机械工作。

三相交流异步电动机的结构简单可靠，具有良好的起动性能和承载能力，因此被广泛应用于各种工业和家用设备中。

三相异步电动机的结构、原理以及起动和反转的方法一、三相异步电动机的结构三相异步电动机主要由定子和转子两部分组成。

定子是电动机的固定部分，主要由定子铁心、定子绕组和机座组成。

转子是电动机的旋转部分，主要由转子铁心、转子绕组和转轴组成。

1. 定子定子铁心是电动机的磁路部分，由0.5mm厚的硅钢片叠压而成，以减少铁心损耗。

定子绕组是电动机的电路部分，由三个独立的线圈组成，分别称为A 相、B相和C相绕组。

它们按照一定的空间角度分布在定子铁心上，以产生旋转磁场。

机座是电动机的支撑部分，通常由铸铁或钢板制成，用于固定和保护定子和转子。

2. 转子转子铁心也是由硅钢片叠压而成，但比定子铁心略小。

转子绕组是电动机的另一部分电路，由三个独立的线圈组成，分别称为a相、b相和c相绕组。

它们与定子绕组具有相同的空间角度分布，以产生旋转磁场。

转轴是电动机的旋转部分，由钢或铝合金制成，用于支撑和传递扭矩。

二、三相异步电动机的原理三相异步电动机的工作原理基于电磁感应定律和电磁力定律。

当三相交流电通过定子绕组时，会在定子铁心中产生旋转磁场。

这个旋转磁场会切割转子绕组，根据电磁感应定律，会在转子绕组中产生感应电流。

这个感应电流与旋转磁场相互作用，产生电磁力。

由于电磁力的作用，转子会旋转起来。

当转子的转速低于旋转磁场的转速时，称为异步电动机。

由于转子的转速与旋转磁场的转速之间存在差异，因此称为异步电动机。

当异步电动机的负载增加时，转子的转速会降低；当负载减少时，转子的转速会增加。

这种特性使得异步电动机非常适合作为各种机械设备的驱动装置。

三、三相异步电动机的起动方法1. 直接起动直接起动是将电动机直接接入电网，通过控制开关或接触器来控制电动机的起动和停止。

这种起动方法简单、经济、可靠，适用于小容量电动机的起动。

但是，对于大容量电动机来说，直接起动会产生较大的电流冲击和机械冲击，对电网和机械设备造成不良影响。

2. 降压起动降压起动是通过降低电动机端电压来减小起动电流的方法。

三相交流异步电机的结构组成
三相交流异步电机的结构组成通常包括以下部分：
1. 定子（也称为定子铁心）：定子是电机的固定部分，通常由堆叠而成的铁心和绕在其上的定子绕组组成。

定子绕组是三相绕组，每相间相位差120度。

2. 转子（也称为转子铁心）：转子是电机的转动部分，通常是由堆叠而成的铁心构成。

转子通常分为两种类型：鼠笼式转子和绕组式转子。

鼠笼式转子由导体材料制成，呈鼠笼状，固定在电机轴上。

绕组式转子由绕组构成，绕组和定子绕组相连，通过传输电流来激励电磁力，使转子转动。

3. 轴承：轴承用于支撑电机的转子轴，减少摩擦和磨损。

4. 机壳：机壳是电机的外部保护结构，通常由铸铁或铝制成。

机壳不仅能够保护电机内部元件免受外部环境的损害，还能够起到散热的作用。

5. 传动系统：传动系统连接电机转子轴和负载，将电机的旋转运动转化为任意的线性或旋转运动。

6. 冷却系统：冷却系统用于散热，保持电机运行时的温度在安全范围内。

7. 端盖：端盖用于封闭电机的定子和转子部分，保护内部元件并防止灰尘和湿气进入。

总体而言，三相交流异步电机由定子、转子、轴承、机壳、传动系统和冷却系统等多个部件组成，每个部件都发挥着重要的作用，共同完成电机的运转和工作。

三相异步电动机的基本结构
1.定子：
定子是三相异步电动机的固定部分，通常由硅片和绕组构成。

硅片是用来支撑绕组的铁芯，通常以最佳铁磁材料制成，以确保较低的磁损耗和较高的磁导率。

定子绕组是由绝缘铜或铝导线绕成，通常设计成三相对称布置的采用平行串联或星视图连接。

2.转子：
转子是三相异步电动机的旋转部分，由铁芯和导体构成。

铁芯通常采用实心或镶嵌导体构造，以减少损耗和电流。

导体可能是铝或铜棒，铝导体具有轻量化优势，但铜导体具有较好的导电性能和抗堆积能力。

3.端盖：
端盖是通过螺栓或焊接的方式固定在电动机定子和转子两端的金属部件。

它主要起到固定和支撑绕组及转子的作用，同时为定子和转子提供紧密的保护，防止灰尘和杂物进入电机内部。

4.轴承：
轴承用于支撑和导向电动机的转子和定子。

通常在电动机两端分别安装一个滚动轴承和一个滑动轴承，使电机旋转平稳且无碰撞。

5.外壳：
外壳是电动机的外部保护壳，通常由金属材料制成，如铸铁、铝合金等。

它的主要作用是为电动机提供机械强度和稳定性，同时起到防护和散热的作用。

在外壳上通常还设置有风道和散热片，以增强散热效果。

除了上述基本结构之外，三相异步电动机还常常配备一些附属设备，例如电缓启动器、刹车器、边线装置等，以满足不同的使用要求。

综上所述，三相异步电动机的基本结构包括定子、转子、端盖、轴承和外壳等部分。

这些部件相互配合，以实现电动机的转动。

不同的部件在保证电机正常运行的同时，也为电机提供保护和散热等功能。

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2-轴承3—机座4-定子绕组5-转子6—轴承7-端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子。

转子两大部分.定子就是电机中固定不动的部分，转子是电机的旋转部分.由于异步电动机的定子产生励磁旋转磁场,同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。

另外，定。

转子之间还必须有一定间隙（称为空气隙），以保证转子的自由转动。

异步电动机的空气隙较其他类型的电动机气隙要小，一般为0。

2mm~2mm。

三相异步电动机外形有开启式。

防护式.封闭式等多种形式，以适应不同的工作需要。

在某些特殊场合,还有特殊的外形防护型式，如防爆式。

潜水泵式等。

不管外形如何电动机结构基本上是相同的。

现以封闭式电动机为例介绍三相异步电动机的结构。

如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1.定子部分定子部分由机座。

定子铁心。

定子绕组及端盖。

轴承等部件组成。

(1）机座。

机座用来支承定子铁心和固定端盖。

中.小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。

（2）定子铁心。

定子铁心是电动机磁路的一部分。

为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽,用以嵌放定子绕组.(a）直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式（3)定子绕组。

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。

它的作用就是利用通入的三相交流电产生旋转磁场。

通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间.绕组与铁心之间都要有良好的绝缘.如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边），还要加放层间绝缘。

三相异步电动机的结构三相异步电动机主要由定子和转子两部分组成。

定子是不可动的部分，它由定子铁心、定子线圈和定子槽组成。

定子铁心是由多个定子片叠压而成的，其中的定子槽用于安装定子线圈。

定子线圈由若干绕组组成，每个绕组都由若干个绕组匝组成。

定子线圈中通有三相对称的交流电流，形成旋转磁场。

转子是三相异步电动机中的转动部分，它由转子铁心、转子线圈和转子槽组成。

转子铁心是由多个转子片叠压而成的，其中的转子槽用于安装转子线圈。

转子线圈由若干绕组组成，每个绕组都由若干个绕组匝组成。

转子线圈中未通电，但可以产生感应电动势，感应电动势的大小与定子旋转磁场的大小和转子导体的运动速度有关。

在三相异步电动机中，定子和转子之间有一定的间隙，称为气隙。

气隙可以保证定子和转子之间的安全间距，避免直接接触和摩擦，并且可以减小磁场漏磁损耗。

除了定子和转子之外，三相异步电动机还包括端盖、轴承、风扇、冷却器等辅助部件。

端盖是安装在电动机两端的部件，用于保护电动机内部的结构和维护电动机正常运行。

轴承用于支撑转子轴，保证其平稳旋转。

风扇用于散热，保持电动机的温度适宜。

冷却器通过循环导热介质，将电机内部产生的热量带走，确保电动机正常工作。

在工作时，三相异步电动机的定子线圈通过外部电源输入三相交流电，形成旋转磁场。

当转子放置在定子磁场中时，由于感应作用，转子中的感应电流被激励，感应电流产生的磁场与定子旋转磁场相互作用，使得转子发生转动，从而实现电能到机械能的转化。

总结起来，三相异步电动机的结构主要包括定子、转子、端盖、轴承、风扇、冷却器等部件。

它们协同工作，通过电磁感应原理，将电能转化为机械能。

三相异步电动机结构简单，使用方便，广泛应用于各个领域。
