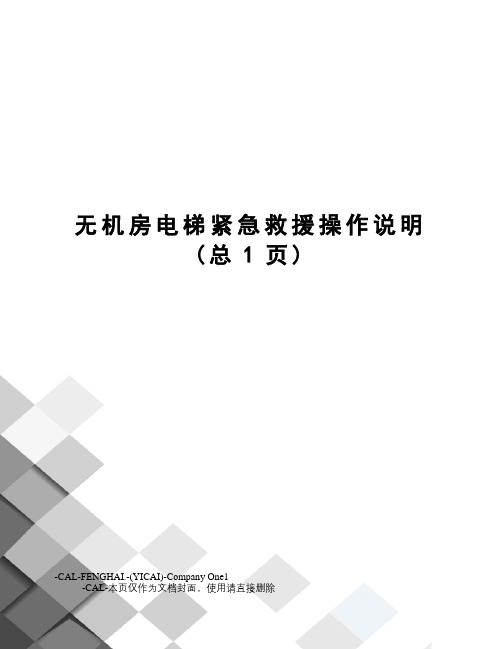

无机房电梯紧急救援操作说明
(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
无机房电梯紧急救援操作说明
一．救援工作应由一人统一指挥，至少三人参与，相互间保持良好联系，任何操作应先通知相关人员，得到应答后方可进行。
二．在顶层层站打开控制柜门，断开主电源开关，确认轿门、层门均已关好，并通过控制柜内的对讲机或电话通知轿厢内人员不要靠近轿门。
三．通过控制柜内的监视窗观察曳引绳上的开锁标识，确定轿厢所处的位置：1、墩底；2、冲顶；3、某层站开锁区内；4、正常运行区间的非开锁区内。
四．有电时
一人在控制柜前监护，一人将检修屏上的紧急运行开关拨在检修位置，合上主电源开关，通过上或下行点动按钮运行轿厢至最近楼层的平层位置，用层门锁匙打开层门并扒开轿门将人员救出。
五．无电时
1、如果轿厢已墩底或冲顶或在某层站开锁区内，则一人在控制柜前监护，两人到底层或顶层或轿厢所处层站，用层门锁匙打开层门并扒开轿门，然后将人员救出。
2、如果轿厢处在正常运行区间的非开锁区内，则一人在轿厢所在位置的上一层，另一人在控制柜前操作打开检修，同时按住紧急松闸按钮（2个绿色按钮），轿厢则慢速向上运行，站在层门口人员观察动静在平层时通知另一人员进行开锁。
当电梯溜车移动到最近层站的平层位置时，放开松闸拉手，确认轿厢制动无误后，另一人到轿厢平层层站，用层门锁匙打开层门、轿门，然后将人员救出。
苏州法奥电梯有限公司。
编 号：SJG09-016版本号：00广日永磁同步无齿轮曳引机使用维护说明书编 制 吴文杰校 对 谭峥嵘标准化 何志强审 定 尹 政批 准 张 研广州广日电梯工业有限公司2009年10月更改文件号 签字 日期 更改文件号 签字 日期目 录一、工作原理·······································第 2 页二、吊运与安装·····································第 2 页三、曳引机的维护与保养·····························第 5 页四、案例分析·······································第 16 页五、附录···········································第 19页一、工作原理永磁同步无齿轮曳引机主要由永磁同步电动机、制动系统、曳引轮等组成。

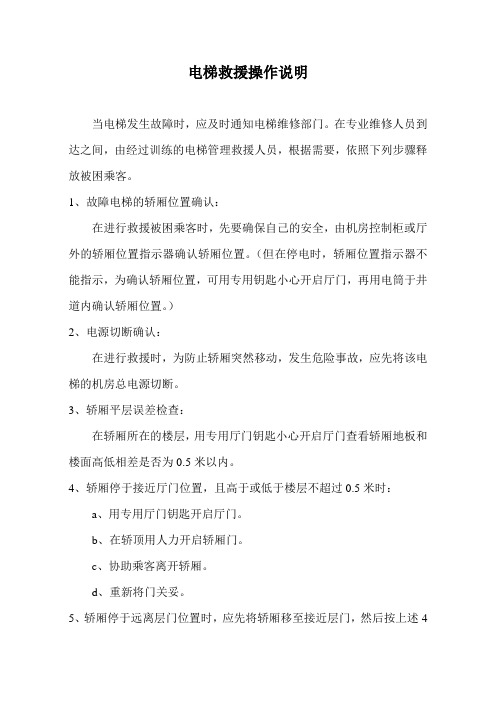

电梯救援操作说明当电梯发生故障时，应及时通知电梯维修部门。
在专业维修人员到达之间，由经过训练的电梯管理救援人员，根据需要，依照下列步骤释放被困乘客。
1、故障电梯的轿厢位置确认：在进行救援被困乘客时，先要确保自己的安全，由机房控制柜或厅外的轿厢位置指示器确认轿厢位置。
（但在停电时，轿厢位置指示器不能指示，为确认轿厢位置，可用专用钥匙小心开启厅门，再用电筒于井道内确认轿厢位置。
）2、电源切断确认：在进行救援时，为防止轿厢突然移动，发生危险事故，应先将该电梯的机房总电源切断。
3、轿厢平层误差检查：在轿厢所在的楼层，用专用厅门钥匙小心开启厅门查看轿厢地板和楼面高低相差是否为0.5米以内。
4、轿厢停于接近厅门位置，且高于或低于楼层不超过0.5米时：a、用专用厅门钥匙开启厅门。
b、在轿顶用人力开启轿厢门。
c、协助乘客离开轿厢。
d、重新将门关妥。
5、轿厢停于远离层门位置时，应先将轿厢移至接近层门，然后按上述4步骤接出乘客，移动轿厢方法如下：①利用对讲机通知轿厢内乘客保持镇定，并说明轿厢随时可能会移动，不可将身体任何部分探出轿厢外，以免发生危险，如果此时轿厢门处于未完全闭合状态，则应将其完全关闭。
②进入机房切断该故障梯电源开关（MAIN FFB处于OFF位置）。
③在控制柜内，把开关“救援-正常”扳至“救援”处，控制柜内蜂鸣器发出声响。
④把盘车旋柄装在电机轴上。
⑤一名受训救援人员控制旋柄，另一受训救援人员手持释放杆，轻轻撬开“抱闸”（制动器），轿厢会由于自重而移动。
为了避免轿厢上升或下降太快发生危险，操作时应断续动作（一撬一放）使轿厢逐步移动，直至蜂鸣器寂静为止。
（表明轿厢已经移至门区）⑥若轿厢停于最上层厅门以上位置或最下层厅门以下位置时，不可只撬开制动器，使轿厢自行移动。
由一名已受训人员在撬开制动器同时，另一名受训人员用力把持手柄一端，并用人力盘绞，使轿厢向正确方向移动。
⑦把控制柜内“救援-正常”开关扳至“正常”处，并拆除旋柄。
广日系统电梯调试手册点击数：1141次广日系统电梯调试手册(电气部分)说明：本调试手册所列的全部内容仅适用于EVECD01系统电梯(EVECD01系统适用于以异步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。
目录一、键盘操作说明••••••••••••••••••••••••••••••第2页二、井道开关及上、下平层感应器的位置••••••••••第18页三、慢车、快车调试说明••••••••••••••••••••••••第20页四、变频器参数••••••••••••••••••••••••••••••••第36页五、故障代码表••••••••••••••••••••••••••••••••第38页六、改进意见表••••••••••••••••••••••••••••••••附页第一章：键盘操作说明EVECD01系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法，是掌握调试EVECD01系统的前提，因此，建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘，主要由LED数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图1-1所示：图1-1 操作面板示意图1、按键功能说明表1-1 操作面板功能表按键名称功能菜单键/退出键停机/运行状态与菜单状态的切换；菜单操作时，回到前一个状态存储键完成参数的存储确认；菜单操作时，进入下一个状态增键功能码、功能组或设定参数递增减键功能码、功能组或设定参数递减移位键在运行状态或停机状态时，可循环切换LED显示参数；设定数据时，可以选择设定数据的修改位，相应选定的位处于闪烁状态。
运行键在面板控制方式下，用于启动运行；在参数调谐时用于启动调谐过程。
停止/复位键在面板控制方式时，用于停机操作；在参数调谐过程中用于中断调谐；故障报警状态（任何操作方式下）用于复位操作。

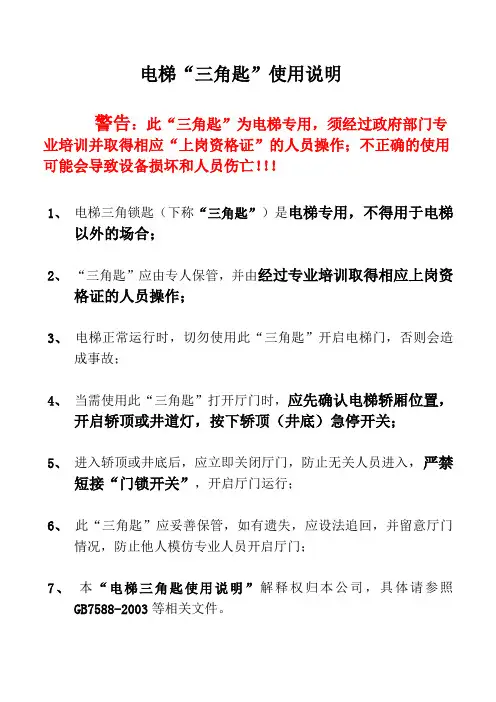

电梯“三角匙”使用说明警告：此“三角匙”为电梯专用，须经过政府部门专业培训并取得相应“上岗资格证”的人员操作；不正确的使用可能会导致设备损坏和人员伤亡！！！1、电梯三角锁匙（下称“三角匙”）是电梯专用，不得用于电梯以外的场合；2、“三角匙”应由专人保管，并由经过专业培训取得相应上岗资格证的人员操作；3、电梯正常运行时，切勿使用此“三角匙”开启电梯门，否则会造成事故；4、当需使用此“三角匙”打开厅门时，应先确认电梯轿厢位置，开启轿顶或井道灯，按下轿顶（井底）急停开关；5、进入轿顶或井底后，应立即关闭厅门，防止无关人员进入，严禁短接“门锁开关”，开启厅门运行；6、此“三角匙”应妥善保管，如有遗失，应设法追回，并留意厅门情况，防止他人模仿专业人员开启厅门；7、本“电梯三角匙使用说明”解释权归本公司，具体请参照GB7588-2003等相关文件。
电梯应急救援操作说明(适用有机房)当电梯由于停电或故障时，在其它方法都不能施救被困于电梯内的乘客时，请按以下步骤实施救援：1、通过电梯对讲系统或电话与被困乘客取得联系，并告知：“电梯由于停电或故障，现在暂时不能运行，请保持镇静、不必恐慌，救援人员会在最短的时间里实施救援”；2、确认电梯轿厢所处位置，如不在“平层区”，立即进入机房实施盘车，此操作必须由经过政府部门的专业培训，并取得相应“上岗资格证”的人员操作，由两人配合完成；（1）、首先，切断电梯主电源，并上锁或设置“正在工作，禁止合闸”告示牌，并按下主机侧急停开关（如果有）；（2）、再次告知被困乘客：“请保持镇静，救援工作正在进行，很快会被释放出来”；（3）、一人取下“盘车手轮”，一人手持“松闸扳手”，相互配合，进行盘机，此时应往较轻侧盘机，并控制好速度；（4）、当盘机到“平层区”时，应停止“松闸”和“盘车”，到轿厢位置对应楼层将厅门打开（此时应确认电梯轿厢位置）然后将轿门打开，释放被困乘客；3、关闭电梯轿门和厅门；4、如果是停电，取下“盘机手轮”和“松闸扳手”，放回指定位置，恢复主开关或急停开关，等到来电后电梯会自动恢复正常运行；5、如果是电梯故障，应立即报告电梯维修单位，由取得相应上岗资格证的维修人员实施维修工作。
Code No编 号：SJG 07-015Version版本号：05EMERGENCY RESCUE INSTRUCTIONS电梯紧急救援说明书DESIGNED BY编 制 潘 政CHECKED BY校 对 李吴达STANDARDIZED BY标准化 梁秋霞CONFIRMED BY审 定 夏嘉乐APPROVED BY批 准 张 研Guangzhou Guangri Elevator Industry Co., Ltd广州广日电梯工业有限公司April 20112011年04月修改11-0286更改文件号 签字 日期 更改文件号 签字 日期 GR/F211广州广日电梯工业有限公司 电梯紧急救援说明书 EMERGENCY RESCUE INSTRUCTIONS编 号：SJG07-015 共2页 第1页GR/F212 --中文版—注：本编制指引只应用于新时达系统的MAX-E、GVH 电梯。
1、 准则当进行困人救出作业时，应优先确保乘客及救出作业者的自身安全，在有充分的准备时才能进行救人作业。
2、 救出作业方法（1） 从出入口救出：在井道内轿厢停在乘客不会跌落井道的范围内，可直接采用以下方法救援：通知乘客救援作业人员已到，确认轿厢停止位置，切断控制柜主空气开关，在离轿厢最近的厅外通知乘客将进行救人作业（告知轿内乘客不要贴近轿门），用三角钥匙打开厅门，用手打开轿门，将乘客救出（救出时应帮助乘客以防止跌倒）。
（2） 手动松开抱闸溜车救出作业方法NO . 项目 作业内容注意事项 1 救出作业 ①断开低压控制箱的主空气开关，轿门保持关闭。
②将松闸手柄安装在主机抱闸上（见附图一）。
手动拉起抱闸上的松闸手柄，轿厢开始缓慢溜车。
切记要在松闸前确认KMC 、KMY 接触器已经正常复位。
松闸时电梯速度≤0.12m/s ，如电梯平衡，一人用松闸手柄松开抱闸另一人用盘车轮盘车或使用紧急电动运行救出作业。
适用于MAX-E ②将松闸手柄安装在主机抱闸上（见附图一）。
编号：GCJ11-037版本号：00广日电梯G12控制系统维修手册编制蔡欣正校对梁小春审定刘森荣批准潘磊江广州广日电梯工程有限公司2011年12月更改文件号签字日期更改文件号签字日期说明：本维修手册依据国家标准《电梯维修规范GB/T18775》编制，所列的全部内容仅适用于广日电梯G12控制系统的电梯作为维修指引。
目录一、G12控制系统简介 (2)二.G12系统电梯安全回路检查方法 (8)二.G12系统故障码解释及相应的检查 (10)一、G12控制系统简介G12控制系统的功能、故障码、主板按键方法与GRE03系统基本相同。
但硬件方面除了变频器底座外，主控板、继电器插接板、变频器、轿厢数显、轿厢通讯板、外召通讯板均为G12系统专用，不可以与GRE03系统所使用的硬件交换使用。
G12系统可使用GRE03系统编程器进行调试，但需升级编程器版本。
G12系统控制屏外观GT12-4T110变频器ELSC02主控板开关电源继电器插接板G12主控板输入状态显示X0~X36输出状态显示Y0~Y15继电器板F1~F15、KC、KD、KZ、KP插接DZP 10位插接。
安全回路，轿厢照明电源输入G12系统轿顶箱G12系统轿顶箱G12系统轿顶箱内应急电源板左起1,2端子为220V输入；3为地线；5,6为220V输出7,8端子为轿厢照明；9，10为对讲机、蜂鸣器电源轿厢数显（正面）轿厢数显（背面）轿厢通讯板JP1插接口为轿厢数显CAN 通讯插用FL1~12插接口为1~12楼内召唤按钮FL13~24插接口为13~24楼内召唤按钮用JP3插接口为关门按JP4插接口为延时G12专用外召板二、G12系统电梯安全回路检查方法DZP端子排端子序号作用DZP-1和DZP-4整个安全回路DZP-1和DZP-2机房段安全回路；其中包含相序继电器（XWJ）、控制屏急停（FTK）、盘车开关（PCK）DZP-2和DZP-3井道段安全回路；其中包括底坑急停（KTK、KTK1）、下极限（XZK）、限速器断绳开关（DSK）、缓冲器开关（HCK、HCK1）、限速器开关（XSK）、上极限（SZK）DZP-3和DZP-4安全钳开关（AQK）、安全窗（ACK）、轿内急停开关（JTK）、轿顶急停开关（DTK）DZP-1和DZP-5轿门门锁DZP-1和DZP-6厅门门锁G12系统电梯安全回路三、G12系统故障码解释及相应的检查G12系统的故障码分2类：驱动器所有可能出现的故障类型,如表1所示,故障码显示范围为E001～E040；电梯逻辑方面所有可能出现的故障,如表2所示,故障码显示范围为E041～E113。
无机房电梯紧急电动救援操作说明无机房电梯紧急电动救援操作说明Revised on November 25, 2020无机房电梯紧急电动救援操作说明一．紧急电动运行操作1．紧急电动运行的操作位置位于控制柜。
电梯由于冲顶、限速器动作等原因造成人员被困，可通过该项操作短接部分被动安全回路，通过操作按钮，将电梯以检修速度开到开门区域，将被困乘客解救出来。
2．该操作仅短接以下安全电路：缓冲器开关、限速器开关、安全钳开关、上下极限开关。
3．当电梯出现以上电气开关故障时,首先确认电梯所有的厅轿门全部关闭，电梯维修人员再打开控制柜,将控制柜内紧急电动运行开关拨至紧急电动运行状态,此时按下机房上行或下行并分别同时按下中性按钮后，电梯开始运动，确认电梯所在位置,开至平层区域（通过观察门区感应器信号输入点或钢丝绳平层标记以确认）。
当电梯到达平层区域后，松掉按钮，再到电梯平层门口将电梯门打开，将乘客放出来。
4．如果转到紧急电动运行状态后,按上下行按钮电梯仍然不动，，则说明其他某处的安全回路开关发生了动作或电梯还存在其他故障，需要维修人员进行进一歩故障排除。
二．停电松闸操作1．电梯在运行的过程中突然停电可能造成乘客被困，此时维修人员先将总电源开关断开，确认电梯所有的厅轿门全部关闭，通过对讲通知轿厢乘客请勿慌张，再通过手动操作松闸扳手使电梯抱闸打开，由于电梯溜车速度会逐渐加快，因此手动松闸操作时必须松放频繁交替，自然缓慢溜车至平层区域开门放人（通过钢丝绳平层标记或观察孔观察轿厢是否已到平层位置）。
三．限速器开关远程电动操作1．无机房电梯的限速器开关位于人员不易接触的位置，限速器安全钳进行联动试验时,必须先转入紧急电动运行操作状态，然后通过操作控制柜内的限速器释放复位按钮进行限速器动作。
四．电梯维修人员必须注意1．检修操作（轿顶、轿内）优先于紧急电动运行。
一旦实行检修操作，紧急电动运行操作失效。
5400电梯机房救援说明
在突然停电或电梯因意外故障不能运行时，应确认电梯里无乘客:在确认电梯轿厢里有乘客之后，值班人员应及时与电梯中的乘客保持联系，使乘客务必保持镇静
同时，至少3人，其中至少有1名持证人员尽可能迅速赶到机房。
在机房内，首先应关闭电梯总电源，然后根据平层标识判断电梯轿厢所处的位置:在机房内手动盘车放人前，应确认电梯的主电源开关已关闭，参照紧急救援裝置操作说明在电机尾端装上盘车轮,至少- -人用手扶住盘车车轮，然后在用松闸扳手松开报闸，手动缓慢盘车，根据平层标识使电梯轿厢级慢升(降)到就近的平层位置后，松开松闸扳手。
在电梯轿厢平层的楼层，救援人员用三角钥匙打开厅门，拉开轿门，放出轿厢里的乘客。
若是因故障停机，保持电梯主电源关闭，待电梯维保公司的维修作业人员到现场后在处理。
电梯机房钥匙(三角钥匙)保管制度
电梯机房钥匙及三角钥匙应由持证人员专人负责保管。
进入机房及电梯井道，底坑的人员应持证，严禁无证人员进入电梯机房、井道或底坑。
编 号：SJG09-015版本号：00广日电梯曳引机系列抱闸说明书编 制 何清荣校 对 谭峥嵘标准化 周德颀审 定 尹政批 准广州广日电梯工业有限公司2009年11月更改文件号 签字 日期 更改文件号 签字 日期目 次1 前言 (2)2 维护及注意事项 (2)3 使用工具 (2)4 抱闸拆卸前的准备工作 (2)4 广日电机无齿轮永磁同步曳引机调整 (3)5 KDS无齿轮永磁同步曳引机调整 (6)6 家用电梯永磁同步曳引机调整 (8)7 TJ系列曳引机调整 (12)1、 前言广州广日电梯工业有限公司生产的电梯根据各种不同的产品系列选用不同类型的曳引机作为拖动系统，每种曳引机的抱闸系统的技术要求都不尽相同，在日常的安装、维护保养过程中都要求对抱闸系统进行维护及调整，为方便日常工作特收集现时较为常用的曳引机资料编写此书作为参考。
2、 日常维护和注意事项（一） 日常维护1. 保持机房的清洁和干燥；2. 保持曳引机表面的清洁；3. 保持经常性的监察，主要监察抱闸灵活性、闸瓦磨损情况，曳引轮磨损情况，轴承工作情况等，必要时更换磨损及损坏的部件。
4. 制动臂各转动关节处每月注油一次。
5. 轴承也可以通过前后盖的油杯定期进行润滑（至少一年注油一次）。
（二） 注意事项1.定期检查曳引机各部分工况。
尤其注意电磁制动器及电机异常高温情况，如发现请及时与厂家联系解决。
2.轴承部件如需加油应通过加油孔采用黄油枪进行注油（润滑脂牌号：美孚MP2复合锂基润滑脂）每一年补充一次油脂。
3.保持制动瓦与制动轮之间清洁，不能沾有油污和其他杂质，以免引起制动系统制动力的下降。
3、 使用工具工具及材料名称 序号 规格 数量 说明开口扳手 1 17﹟~19﹟22﹟~24﹟ 1-2把活动扳手 2 10﹟ 2把内六角扳手 3 4﹟~10﹟ 1套直尺 4 150mm 1把十字螺丝刀 5 6﹟ 1把一字螺丝刀 6 6﹟ 1把数字万用表 7 1个塞尺 8 0.05~1mm 1套4、 抱闸系统拆卸前的准备工作（一）.永磁同步曳引机的拆装必须由经过培训的专业人员进行。
无机房电梯紧急救援规程一、施救注意事项：1、施救人员应是有资质的专业人员（能识别和判断可能发生的危险）；2、施救前应首先与乘客通话，并在施救过程中与乘客保持通话，稳定乘客情绪；3、施救前应确定电源通、断情况；4、施救前应确定轿厢位置；5、施救后关闭层门时确保层门处于锁紧位置；6、施救后，通电前请确认盘车手轮已卸下且制动器处于合闸状态。
二、操作步骤：1、轿厢处于门区范围内时，无论供电是否正常，施救人员应先断开厅外控制柜内电源开关，然后至轿厢所在层站，用三角钥匙开启层门及轿门解救被困乘客。
2、轿厢不处于门区范围内且供电正常时，将厅外控制柜中紧急电动操作按钮ZJJ拨至“紧急电动”位置，持续掀压“上”或“下”按钮控制轿厢向“上”或“下”慢速移动至最近平层区，然后切断电源，开启层、轿门实施救援。
3、轿厢不处于门区范围内且断电时，先将电源开关断开。
a、曳引机位于轿顶上（EDL-508MP/VF系列），打开轿厢上方厅门进入轿顶，使短接电动机定子绕组的接触器（KC）短接功能失效，装上盘车手轮，利用手动松闸扳手点动松闸（不可长开松闸，防止溜车速度过快），一人松闸，一人盘车，使轿厢缓慢移动到平层位置后，停止松闸，恢复短路接触器（KC），并取下松闸扳手和盘车手轮。
救援人员离开轿顶关闭厅门后，到达轿厢停靠的楼层，利用三角钥匙打开层门及轿厢门解救被困人员（如相邻层间距离较大，救援人员可开启轿顶安全窗进入轿内，由轿内开启层、轿门解救被困乘客）。
b、曳引机位于井道内（EDL-508MPII/VF系列、EDL-508MPIII/VF 系列）,在厅外柜使短接电动机定子绕组的接触器（KC）短接功能失效，利用远程松闸扳手持续点动松闸，使轿厢断续慢速移动，通过观察口观察曳引钢丝绳上的平层位置标志，当轿厢移动到平层位置后，停止松闸，恢复短路接触器（KC）。
救援人员到达轿厢停靠的楼层，利用三角钥匙打开层门及轿厢门解救被困乘客。
4、如因超速或其他原因造成安全钳、夹绳器动作，在解救被困乘客后，需将其手动或远程复位并查明原因后，电梯方能正常运作。
