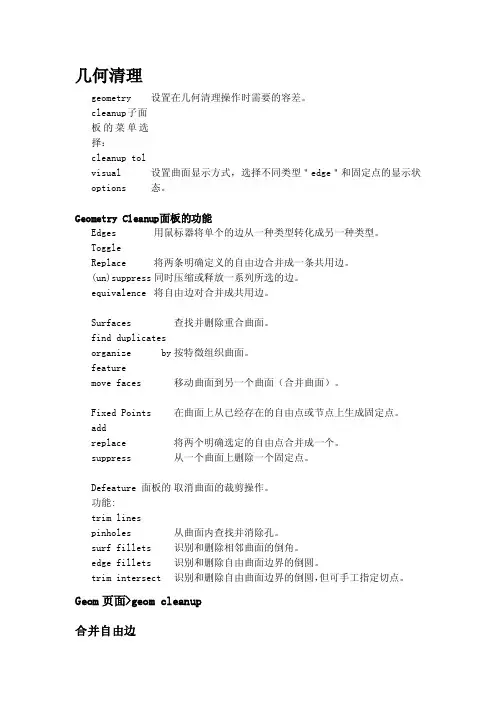

几何清理geometrycleanup子面板的菜单选择:cleanup tol设置在几何清理操作时需要的容差。
visual options 设置曲面显示方式,选择不同类型"edge"和固定点的显示状态。
Geometry Cleanup面板的功能EdgesToggle用鼠标器将单个的边从一种类型转化成另一种类型。
Replace 将两条明确定义的自由边合并成一条共用边。
(un)suppress 同时压缩或释放一系列所选的边。
equivalence 将自由边对合并成共用边。
Surfacesfind duplicates查找并删除重合曲面。
organize byfeature按特徵组织曲面。
move faces 移动曲面到另一个曲面(合并曲面)。
Fixed Pointsadd在曲面上从已经存在的自由点或节点上生成固定点。
replace 将两个明确选定的自由点合并成一个。
suppress 从一个曲面上删除一个固定点。
Defeature 面板的功能:trim lines取消曲面的裁剪操作。
pinholes 从曲面内查找并消除孔。
surf fillets 识别和删除相邻曲面的倒角。
edge fillets 识别和删除自由曲面边界的倒圆。
trim intersect 识别和删除自由曲面边界的倒圆,但可手工指定切点。
Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角用于选择要删除的倒角曲面。
defeature面板>surf fillet>surfs >菜单上选择displayed>输入min radius,maxradius>findfillets(选曲面上搜索设置范围内的倒角)> 显示出fillets toremove,ignoreedge assoc和filletends>remove(用尖角取代圆形的倒角曲面)Fillets to removeIgnore edge assoc 用于确定那些计算相切时不考虑其相邻曲面的边。
Hypermesh常见错误和知识集锦1、⼏何清理清除不必要的细⼩特征:孔倒⾓2、由点确定⽮量⽅向■ N1, N2, IN3 H1节点来定义⽅向或平⾎蛊点定义⽮最⽅(orlyNI and N2)8点定臾平⾯或(NL N2, andN3),按右丁啦则Plane defined byN1,N2: N3N3—? 0 *N2Direction i& normalto plane Positive direction Is by ''right hand rule"■ |ojitawn▼ DtftmiialonHk'pmVfi.vJt |町⼙$⽞勺Mb -6D0iMBW OUlJ *⼀』 fhe VA⼸Ifii 民 aQAi9⾁⼝ plEhssprnqQ.iC-cnrLsr^ni CaWll.llJ FlWPEPe |即inpul FI E II' ■*- A Dt ETL L i_ TH . EAaBt AuBM AnBb( AaBbCS B 1= ■s调⽤多个CPU*" ■■□■H⼝1 2 3 J- 5 G ?iriLlLjida □snndidB^iVector from N1 to N23 RROR # 2502A fatal error has bee n detected duri ng in put process ing:*** ERROR # 2502 ***Eleme nt 549700 had in correct node nu mberi ng seque nee and n eeds renu mberi ng.***** ERROR ENCOUNTERED BEFORE COMPLETING THE CHECK RUN *****(1)⼀般发⽣在修改⽹格之后,再删除原来的⽹格的时候没有将element549700删掉,使得该单元上的节点与后来划分的⽹格的节点出现⽭盾冲突;先利⽤find id=549700删掉该单元Save found ——F5-mask ------ retrieve(选择保存的)------ reverse(反选) -- mask---- 只显⽰549700 单元了4 *** ERROR # 1237 ***CHEXA eleme nt number 26323 refere nces a missi ng property ID 23 or uses property of in correct type for this eleme nt type.(1)由于property ID 23(23号属性定义有问题),没有定义⼀个正确的单元类型;5*** ERROR # 2203 ***Error(s) encoun tered duri ng eleme nt check***** Eleme nt Quality Check Failed - error limits violatio n *****NOTE : To bypass eleme nt quality checks (except esse ntial validity checks) use PARAM,CHECKEL,NO. This may, however, cause very poor results.(1)单元质量不好6 *** ERROR # 312 ***In static load case 1the complia nee is n egative or large 1.875471E+13Optimizati on/buckli ng an alysis cannot be performeddue to possible rigid body modeFEASIBLE DESIGN (ALL CONSTRAINTS SA TISFIED).(1)弹簧没建好;⽹格划分的不好节点不重合7 *** FATAL ERROR # 8111 ***vfileio:: Failed write for file[0], i/o 16384/0,n ame=./dl32_DESIGN_TRUE_3load_parame_2624_00.scr. This is likely in sufficie nt disk space*** ERROR # 151 ***Error accessing the scratch files:error encoun tered in subrout ine "xdslif" (⽹格画⼩) caused byEdit pjopCEt f⼆兰X这个地⽅容易没有填,注意注意(3)⽹格划分的质量也有可能出现这个问题,重新划分⽹格可以消除该错误。
连杆有限元计算步骤一、拓扑修复和几何清理1、将连杆三维模型导入HM8.0,先去除实体,仅保留面。
2、以quickedit进行几何清理,去除间隔过小的线和倒角、圆角,油孔和大头齿部等应力集中处还要进行分区处理(此处要细化网格)。
3、划分连杆大、小头120°加载面(1)切割连杆小头衬套表面由于有些连杆小头虽然对称却不规则,小头截面为故需先找出中垂面的圆心O,否则会出现偏差。
具体做法:a)F8(create nodes)>on line(number=3),做出上下面34线、56线及7、8点,采用F8>between>node list(7,8),找出中垂面的圆心O。
b)用tool>rotate>lines(duplicate) 复制56线,以O点为基点,按(±60°,±120°),沿Z轴方向(WD615连杆)旋转56线(±60°,±120°)。
c)切割:geom>surface edit>trim with lines 切割小头衬套(bush)表面。
(2)分割连杆大头轴瓦a) 先找到连杆大头和小头的圆心,连接两圆心,做辅助线(extend)与大头轴瓦相交,找到交线后,方法同(1)。
b) 注意:由于大头下部将来要建约束点集,故在分割120°加载面时,O1和O2处用补偿offset:geom> quickedit>washersplit》offset=2 (间距取多大合适?——要大于一个网格尺寸,WD615和195连杆可取2,4012连杆可取5)分别选取O1和O2线,生成左图中约束点集线,然后再划分网格,这样约束点关于连杆轴线对称,计算时容易收敛。
二、进行2D网格划分原则:先画需要加密的网格,如195连杆小头油孔处。
1、先划分rod_2d,选取一阶三角形单元(c3d4),615和195连杆整体单元尺寸选4mm(4012选6mm),在连杆小头内侧、杆身跟大小头的过渡圆角处、大头盖的连杆螺栓台过渡圆角处等应力集中区域和关注区域网格应相对较密(比如整体以单元长度4mm划分,加密处加密到2mm即可);杆身与大头盖接触的齿部网格以单元长度为1-1.5mm加密划分。
Hypermesh常用操作方法总结PART1 几何清理Point edit面板:1.replace子面板两两合并硬点2.release子面板释放固定点3.add子面板在表面增加固定点以控制网格样式4.project用于将点投影至相对边上5.suppress子面板用于去除硬点1.toggle,equivalence,replace子面板可以合并自由边2.suppress子面板删除多余线条3. edge fillet修改曲线圆角特征Surface面板:创建表面:1.在Geom页中选择surface2. 进入spline/filler子面板3. 取消选择auto create(free edge only)复选框,激活keep tangency复选框(使用keep tangency功能可以保证新创建的面与相邻面平滑过渡)4. 选择线条,点击create创建表面Surface edit 面板:对表面进行分割(以控制网格样式)1. trim with nodes 设定节点分割表面2. trim with lines 画线条分割表面,with cut line 选择surf ,之后drag a cut line画线,点击鼠标中键完成分割 3. trim with surf 用三点法创建表面以分割表面Solid面板:创建实体:1. 在主面板中选择Geom 页,进入solids 面板2. 选择bounding surfs 子面板3. 激活auto select solid surfaces 复选框4. 选择图形区任意一个曲面5. 此时模型所有面均被选中6. 点击Create 按钮,创建实体7. 状态栏提示已经创建一个实体,注意实体与曲面区别是:实体边线线型比曲面边线粗。
Solid edit 面板:分割实体:方法一:利用已有的内部线条将两部分实体分开 1. 进入solid edit 面板节点法 分割表面2. 选择trim with lines子面板3. 在with bounding lines栏下,激活solids选择器。
总结-几何清理篇、中出现的黄色边界线表示什么意思?表示共享边,三个或者三个以上的面共同的边界、中有什么工具可以补面的?> 除了> 外,还可以用等命令补面,只要选选项就可以了.、划好网格之后,用>>>> , 最后发现个,我记得有一个快捷键保存这些自由面到内存中,然后可以删除刚刚保存的面,大侠,帮忙用你的操作发现的是,它会自动保存在一个叫做^的里,然后隐藏掉其他的部分,再点击右侧> 找到相邻单元,再进行处理。
、出现黄线怎么几何清除?——试试出现黄线大多是有重合面出现,结合隐藏()仔细观察一下,找到重合的面(有的及其微小)删掉就是、单元划分完毕,在> >中发现有这样的提示:” “,这时有些单元高亮,怎么解决这个问题,使得没有单元有连接问题,大侠们指教!表示有重合单元存在,把重合单元删了就可以了。
具体操作如下:在> 先点击,接着点击;然后,按在下选,最后点击、体单元有什么优劣的评判指标;面板中>..、两个同心圆之间怎么生成填充曲面呢,两个圆都是红色的自由边界。
>、建模完后, 检查没有通过,如何处理. 谢谢.请大家帮忙,方法是不是很多?里面隐掉其他,只显示,在菜单里,选,选,找到与此相关的失效单元,手工修改之。
另外生成四面体还有检查,是不是不检查三维单元的和?不用检查三维单元的-,可以检查、节点合并是哪个命令,在哪?单元的连续性是用这个吗?可以用合并节点,注:当你选中的时候,是将两个节点合并为一个,没选的话,它们只是位置在一起,但还是两个节点.检查单元的连续性是(也可用SHIFT+F3)(二维或曲面),(三维)单元连续性也用这个检查具体见练习:、在检查三维实体单元节点一致的时候,先检查,再把三维实体单元生成表面(),然后再对生成的表面进行的检查。
可以检查内部的节点。
不知道这个方法有没有太多的问题,欢迎大家讨论!对有的三维单元来说,先生成再检查其,一般来说就可以了,但是如果当模型中如果内部有一个闭合的空心的话,检查的是检查不出错误的,这时,要检查的法向,只有这样,才能真正的检查错误。
Hypermesh总结-几何清理篇1、geometry clean中出现的黄色边界线表示什么意思?表示共享边,三个或者三个以上的面共同的边界2、HM中有什么工具可以补面的?edit surface->surface filler 除了edit surface->surface filler外,还可以用spline,drag,sweep等命令补面,只要选surface only选项就可以了.3、划好2d网格之后,用tool->edges->tolerance=0.01->equivalence->find edges, 最后发现220个free surfaces,我记得有一个快捷键保存这些自由面到内存中,然后可以删除刚刚保存的面,大侠,帮忙用你的操作发现的是free edges,它会自动保存在一个叫做^edges的component里,然后隐藏掉其他的部分,再点击右侧QA-->Find Attached 找到相邻单元,再进行处理。
4、出现黄线怎么几何清除?GEOM CLEAN—SURFACE—FIND DUPLICATES试试出现黄线大多是有重合面出现,结合隐藏(F5)仔细观察一下,找到重合的面(有的及其微小)删掉就是5、2d单元划分完毕,在Tool->check elems->connectivity中发现有这样的提示:”574 elements were found with questionable connectivity“,这时有些单元高亮,怎么解决这个问题,使得没有单元有连接问题,大侠们指教!connectivity表示有重合单元存在,把重合单元删了就可以了。
具体操作如下:在Tool->check elems先点击duplicates,接着点击save failed;然后,按F2在elems下选retrieve,最后点击delete entity6、体单元有什么优劣的评判指标;check elems/3-d面板中QI/Tool>..7、两个同心圆之间怎么生成填充曲面呢,两个圆都是红色的自由边界。
Hypermesh常用操作方法总结PART1 几何清理Point edit面板:1.replace子面板两两合并硬点2.release子面板释放固定点3.add子面板在表面增加固定点以控制网格样式4.project用于将点投影至相对边上5.suppress子面板用于去除硬点1.toggle,equivalence,replace子面板可以合并自由边2.suppress子面板删除多余线条3. edge fillet修改曲线圆角特征Surface面板:创建表面:1.在Geom页中选择surface2. 进入spline/filler子面板3. 取消选择auto create(free edge only)复选框,激活keep tangency复选框(使用keep tangency功能可以保证新创建的面与相邻面平滑过渡)4. 选择线条,点击create创建表面Surface edit面板:对表面进行分割(以控制网格样式)1.trim with nodes设定节点分割表面2.trim with lines画线条分割表面,with cut line选择surf,之后drag a cut line画线,点击鼠标中键完成分割3.trim with surf用三点法创建表面以分割表面Solid面板:创建实体:1. 在主面板中选择Geom页,进入solids面板2. 选择bounding surfs子面板3. 激活auto select solid surfaces复选框4. 选择图形区任意一个曲面5. 此时模型所有面均被选中6. 点击Create按钮,创建实体7. 状态栏提示已经创建一个实体,注意实体与曲面区别是:实体边线线型比曲面边线粗。
Solid edit面板:分割实体:方法一:利用已有的内部线条将两部分实体分开1. 进入solid edit面板2. 选择trim with lines子面板3. 在with bounding lines栏下,激活solids选择器。

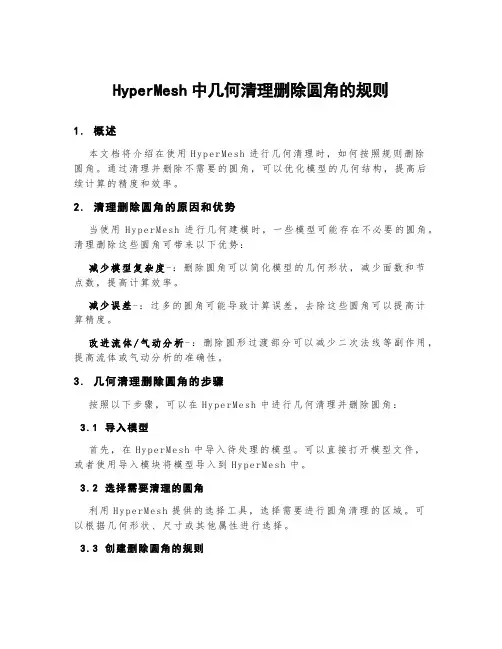

HyperMesh中几何清理删除圆角的规则1.概述本文档将介绍在使用H yp er Me sh进行几何清理时,如何按照规则删除圆角。
通过清理并删除不需要的圆角,可以优化模型的几何结构,提高后续计算的精度和效率。
2.清理删除圆角的原因和优势当使用Hy pe rM esh进行几何建模时,一些模型可能存在不必要的圆角。
清理删除这些圆角可带来以下优势:减少模型复杂度-:删除圆角可以简化模型的几何形状,减少面数和节点数,提高计算效率。
减少误差-:过多的圆角可能导致计算误差,去除这些圆角可以提高计算精度。
改进流体/气动分析-:删除圆形过渡部分可以减少二次法线等副作用,提高流体或气动分析的准确性。
3.几何清理删除圆角的步骤按照以下步骤,可以在H yp er Me sh中进行几何清理并删除圆角:3.1导入模型首先,在Hy pe rM esh中导入待处理的模型。
可以直接打开模型文件,或者使用导入模块将模型导入到H yp er Me s h中。
3.2选择需要清理的圆角利用Hy pe rM es h提供的选择工具,选择需要进行圆角清理的区域。
可以根据几何形状、尺寸或其他属性进行选择。
3.3创建删除圆角的规则针对选中的圆角区域,创建并定义删除圆角的规则。
可以根据实际需求设置删除的区域、角度或其他参数。
3.4应用删除规则并预览效果将删除规则应用于所选的圆角区域,并进行预览。
可以通过预览来验证删除圆角的效果是否满足预期。
3.5确认删除操作并保存模型如果预览效果满意,确认删除操作并保存模型。
此时,已成功地清理删除了不需要的圆角。
4.注意事项在清理删除圆角时,需注意以下事项:备份原始模型-:在进行删除操作之前,最好备份原始模型,以防需要恢复或对比修改。
谨慎选择和定义规则-:在创建删除规则时,需谨慎选择和定义规则,确保不会误删必要的圆角或其他几何形状。
验证删除效果-:在删除操作之后,务必进行预览和验证删除效果,确保满足预期要求。
几何清理在进行有限元分析计算时,经常遇到的问题有以下几种:1. 导入曲面数据时,有时存在缝隙、重叠、错位等缺陷,这会影响网格质量。
2. 因为生产的需要,CAD模型中通常会包含某些细微特征,例如曲面和边的倒圆、小孔,进行分析时如果要准确模拟这些特征,需要用到很多小单元,导致求解时间不必要的加长。
3. 边界错位经常引起网格扭曲,导致单元质量不高,求解精度差。
通过消除错位和小孔,压缩相邻曲面之间的边界,消除不必要的细节,就能够提高整个划分网格的速度和质量,提高计算精度。
曲面边界的拓扑关系显示在拓扑显示模式下(这是在geom cleanup面板中默认的显示模式),曲面边界的颜色显示是由其与周围曲面边界的连接关系来确定的。
1)红色的边表示单个曲面的自由边。
自由边会导致网格的不连续,即自由边上分布的节点不会被相邻曲面上的单元所共享。
2)绿色的边称为共享边,表示这个边被两个相邻曲面所共享,在共享边上的节点同属于相邻的曲面。
3)黄色的边称为非重合边。
表示曲面的边界被三个或三个以上的曲面所共享,这通常代表一种T型连接或者重复曲面。
(不过关于黄线的问题,要分情况对待。
如果是重复曲面,应该设法删除,对可能由此造成的缺面问题,采用补面的方式。
如果是T 形连接,则有可能是正常的。
)4)深蓝色的短线段代表被压缩的边。
自动网格生成器在划分网格时会忽略被压缩边,不会在上面布置节点。
在压缩边上,两个相邻的曲面实际上被缝合到一起形成一个较大的曲面。
几何清理常用面板1)surface面板的spline/filler子面板用于填充曲面之间较大的间隙和空缺。
对任意由三个或更多的线、节点或者点定义组成的有限区域,都可以定义一个曲面;2)edge edit和defeature面板用于划分网格前的曲面几何清理;3)edge edit用来改变表面边界之间的连通性状态;4)defeature 面板用于修剪表面,找到并删除小孔,还可以找到并去除表面和表面边界上的倒角。
Hypermesh的初学步骤:1:几何清理:在导入模型后,会出现一些圆角,倒角,去除模型的通孔,螺纹孔,螺纹孔结构,对凸台进行简化处理;去除零件的筋板结构,将筋板填充为实体,从而将几何模型的外部形状规则化.2:模型切割:模型切割的目的是为了划分优化区域和非优化区域(常见的非优化区域有固定丝杠螺母的结构,固定滑块的结构,导轨部分以及其他主要承受载荷和约束的部分)为以后的优化做好基础。
切割后基础要进行布尔运算。
以DL25床身为例看一下模型切割,其实下面是凸台镶嵌到凹槽的一部分,没必要进行切割,凸台完全叶可以当成优化区域来作用。
那这个固定丝杠螺母的部分为什么没有切割呢?3:划分网格这是最为重要的一步,占据整个优化拓扑工作量的80%,目前只会简单的两种划分网格的方式:①3D-solid map-multi-solid 这是划分六面体等的主要划分方式②3D-tetramesh-volume solid 这是划分四面体的重要方式。
在划分是要充分注意到划分体的尺寸,看能不能符合自己所设定的划分网格所要的大小。
4:网格属性定义:定义material,property,component。
①材料material 时要在card image options的下拉列表中card image总要选择mat1 ,这种选择模式是必须要在optistruct中定义才可以,如果刚开始打开hypermesh中没有选择这个,可以在菜单栏中preferences-user profiles中重新定义。
Creat material后在左边的模型树种会弹出material,选择定义的材料如steel点击右键,选择card edit 进行定义E-弹性模量,G-杨氏模量(这个不是重力,要注意),nu-泊松比,RHO-密度。
一般都定义这四个,在定义它们时,要注意要定义那个选个后弹出的空白区域的值和你所要做的值一样也要在空白处点击一下,否则视为没有定义如下图所示:这代表定义了!此外,这几个单位和ansys中的单位统一划分方式也是一样的,有MPa,s,t吨,mm 这四个单位。
几何清理geometrycleanup子面板的菜单选择:cleanup tol设置在几何清理操作时需要的容差。
visual options 设置曲面显示方式,选择不同类型"edge"和固定点的显示状态。
Geometry Cleanup面板的功能EdgesToggle用鼠标器将单个的边从一种类型转化成另一种类型。
Replace 将两条明确定义的自由边合并成一条共用边。
(un)suppress 同时压缩或释放一系列所选的边。
equivalence 将自由边对合并成共用边。
Surfacesfind duplicates查找并删除重合曲面。
organize byfeature按特徵组织曲面。
move faces 移动曲面到另一个曲面(合并曲面)。
Fixed Pointsadd在曲面上从已经存在的自由点或节点上生成固定点。
replace 将两个明确选定的自由点合并成一个。
suppress 从一个曲面上删除一个固定点。
Defeature 面板的功能:trim lines取消曲面的裁剪操作。
pinholes 从曲面内查找并消除孔。
surf fillets 识别和删除相邻曲面的倒角。
edge fillets 识别和删除自由曲面边界的倒圆。
trim intersect 识别和删除自由曲面边界的倒圆,但可手工指定切点。
Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角用于选择要删除的倒角曲面。
defeature面板>surf fillet>surfs >菜单上选择displayed>输入min radius,maxradius>findfillets(选曲面上搜索设置范围内的倒角)> 显示出fillets toremove,ignoreedge assoc和filletends>remove(用尖角取代圆形的倒角曲面)Fillets to removeIgnore edge assoc 用于确定那些计算相切时不考虑其相邻曲面的边。
几何清理设置在几何清理操作时需要的容差。
geometrycleanup子面板的菜单选择:cleanup tolvisual options 设置曲面显示方式,选择不同类型"edge"和固定点的显示状态。
Geometry Cleanup面板的功能用鼠标器将单个的边从一种类型转化成另一种类型。
EdgesToggleReplace 将两条明确定义的自由边合并成一条共用边。
(un)suppress 同时压缩或释放一系列所选的边。
equivalence 将自由边对合并成共用边。
Surfaces查找并删除重合曲面。
find duplicatesorganize by feature 按特徵组织曲面。
move faces 移动曲面到另一个曲面(合并曲面)。
在曲面上从已经存在的自由点或节点上生成固定点。
Fixed Pointsaddreplace 将两个明确选定的自由点合并成一个。
suppress 从一个曲面上删除一个固定点。
取消曲面的裁剪操作。
Defeature 面板的功能:trim linespinholes 从曲面查找并消除孔。
surf fillets 识别和删除相邻曲面的倒角。
edge fillets 识别和删除自由曲面边界的倒圆。
trim intersect 识别和删除自由曲面边界的倒圆,但可手工指定切点。
Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角defeature面板>surf用于选择要删除的倒角曲面。
第一章 mesh入门首先我们要了解什么是mesh,简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道,做有限元分析首先第一步工作就是建模,就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元,成为一个可以计算的力学模型,这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响,或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体,向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh,它对于有限元的前处理和后处理都具有比较强大功能。
第一节软件环境首先,我们要了解工作的目标,即最终要把一个金属壳体处理成怎样的网格。
打开练习一,这个文件中已经包含geom和放到中面的elems。
我们现在要搞清的第一概念就是geom和elems的区别。
Geom即为几何体,是我们分析对象的真实模型,实际物体的三维表现形式;elems即为网格单元,是我们分析对象的力学模型,是对实际物体的一种近似模拟,是把实际物体转换成可计算的力学和数学模型,它不是简单的线和面,是带有数据的线和面。
在HyperMesh中,我们把geom和elems统称为comps,comps可以理解为图层,这里的图层和CAD的图层的概念不同。
这里comps是以后赋予模型材料和几何性质的一个最小单元,或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。
每个comps都会有个名字,所以同一个名字的comps包含两个部分,即XXX(名字)geom 和XXX(名字)elems。
当然几何体和力学模型是两个完全独立的部分,所以两者完全可以放在不同的comps中的,对于图层名字的管理我们在下一章再做详细说明。
对于一个金属壳体,我们知道金属板是具有均有厚度的,即在三维上它总是有个方向上是保持不变的,这样我们就可以用比较简单的二维单元来描述金属壳体,这个二维单元我们称壳体单元。
Hypermesh 常有问题汇总beta版序固然总结报告写过 N 多遍,内心仍是有些紧张啊。
Hypermesh最为一个优异的网格区分工具,个人认为最突出的部分在于几何清理,这让网格区分变得简单易行。
有句老话说的好啊,不怕不识货,就怕货比货,用过其余前办理软件的同仁对此应当深有领会。
这里简单对该软件做一个系统的简单的介绍:1、软件主要模块该软件主要由geometry 、2D、3D、analysis 、tool 构成。
后办理模块在此不做详尽说明,因为大家用的求解器也八门五花,analysis 面板的功能也不做详尽说明。
2、往常的操作步骤(本文操作说明以以上为准,与时俱进)导入 cad 模型—— >几何清理(包含对模型的分块)—— >面网格—— >检查质量—— >改正网格—— >生成体网格—— >检查网格质量—— >删掉无用的面网格—— >导出数据文件3、简单出问题的地方个人认为网格区分过程中的问题都是能够防止的,因为这本来就没什么技术含量,有技术含量的不过软件,我们只需依据正规的步骤去操作,能够说每一个人都能画出来。
能手与生手的差距在于娴熟度、对网格的理解、对网格质量的掌握。
因为 hypermesh 软件自带的 help 说明很不错、特别不错、相当不错,因此我会在文章中引用一些来协助说明问题。
(和的功能差不多,无本质性的改变,的 HELP文档比做的好些,适合通看,适合查问。
因此介绍生手安装,把2D 和3D 的例子做一遍上手更快)该文章是面对因此使用hypermesh 软件的同仁的,因此看过英文 help 的不要感觉我啰嗦,固然我们向来重申英语的重要性。
“空话”说了一大堆,下边开始正文。
——西山小宝接口问题1、 hypermesh 转入 ANSYS假如你在导出数据的时候出现“ELEMENT ***** IS NOT DEFINED ”的问题用ET TYPE 成立单元种类,用 component manager 来赋给网格,而不是用 element types 。
几何清理geometrycleanup子面板的菜单选择:cleanup tol设置在几何清理操作时需要的容差。
visual options 设置曲面显示方式,选择不同类型"edge"和固定点的显示状态。
Geometry Cleanup面板的功能EdgesToggle用鼠标器将单个的边从一种类型转化成另一种类型。
Replace 将两条明确定义的自由边合并成一条共用边。
(un)suppress 同时压缩或释放一系列所选的边。
equivalence 将自由边对合并成共用边。
Surfacesfind duplicates查找并删除重合曲面。
organize byfeature按特徵组织曲面。
move faces 移动曲面到另一个曲面(合并曲面)。
Fixed Pointsadd在曲面上从已经存在的自由点或节点上生成固定点。
replace 将两个明确选定的自由点合并成一个。
suppress 从一个曲面上删除一个固定点。
Defeature 面板的功能:trim lines取消曲面的裁剪操作。
pinholes 从曲面内查找并消除孔。
surf fillets 识别和删除相邻曲面的倒角。
edge fillets 识别和删除自由曲面边界的倒圆。
trim intersect 识别和删除自由曲面边界的倒圆,但可手工指定切点。
Geom页面>geom cleanup合并自由边用equivalence功能合并自由边Edges>equivalence>surfs(操作物件选择窗口中选择all)>cleanup tol输入值>点击equivalence用replace功能合并自由边Edges>replace>retained edge>line(选取模型中同一边里有两条红线的) >cleanup tol输入值>replace删除曲面倒角用于选择要删除的倒角曲面。
defeature面板>surf fillet>surfs >菜单上选择displayed>输入min radius,maxradius>findfillets(选曲面上搜索设置范围内的倒角)> 显示出fillets toremove,ignoreedge assoc和filletends>remove(用尖角取代圆形的倒角曲面)Fillets to removeIgnore edge assoc 用于确定那些计算相切时不考虑其相邻曲面的边。
Fillet ends 确认倒角端部的选择。
生成填充曲面同时按下SHIFT键和F9键,进入surf edit>filler surface>点击lines>retrieve(选辄要填充面周围的线)> create压缩(Suppress)不必要的细节特徵1.选择edges子面板。
2.选择toggle子菜单。
3.沿模型的中心缝隙选取多条共用边。
4.压缩其中一些边后,通过再次点击将它们改回共用边。
edges/toggle子菜单可以用来将一对红色的自由边合并成一条共用边。
但是,自由边一旦被组合,就不能再改成自由边了。
edges/(un)suppress面板用于一次操作中压缩或释放多条线。
多条线可以用高亮度显示,也可以使用扩展的操作物件选择窗口。
edges/equivalence面板用于将多对红色自由边合并成共用边。
用edges/(un)suppress面板来压缩线用edges/toggle,edges/(un)suppress和surfaces/move faces的任何组合操作来压缩模型的中心缝隙。
寻找和删除孔识别和删除孔2.按F2进入delete面板。
3.设置操作物件选择器为surfs。
4.选定两个较大孔之间定义孔壁的四个曲面。
5.点击delete entity删除它们。
6.点击return回到geom-cleanup面板的工作中。
测量孔径1.按F4进入distance面板。
2.放大两个孔中较大的那个孔。
3.点击N1,按住鼠标器左键移动至这个孔的边的附近。
4.当鼠标器指针从一个+变为时,点中孔的一条边使这条边显示为高亮度,然后再释放鼠标器左键。
孔的边仍保持高亮度显示,同时一个节点会出现联机上。
5.重复这个过程,选取孔另一侧的边(直径对面)。
在点击鼠标器时,一个节点产生在高亮度显示的联机。
生成了第二个节点后,会自动显示这两者之间的距离,在这个例子中为10.0个单位。
6.点击 return。
7.在Geom页面中选择defeature面板。
8.选择pinholes子面板。
9.点击surfs并在扩展的操作物件选择窗口中选择displayed。
10.点击diameter <并输入10.011.点击find识别曲面内的孔。
横梁曲面上的四个孔被用白色的xP标记。
12.点击delete删除这四个孔。
13.点击return添加固定点(Fixed Points)添加固定点(fixed points)1.在Geom页面中选择geom cleanup面板。
2.选择fixed points子面板。
3.选择add子菜单。
4.放大较小圆柱所在的显示区域,如下图所示。
5.当surfs被启动时,选取较小圆柱的顶面和底面。
6.点击操作物件选择器开关并选择points。
7.当points被启动时,选择all。
8.设置cleanup tol =为.01。
9.点击add将这些固定点添加到曲面上。
Geometry Cleanup面板的功能在geom cleanup面板内有三个子面板edges,surfaces和fixed points。
每个子面板都有三到四个子菜单。
所有面板上都有cleanup tolerance和visual options选项。
其中前者用于判断两个曲面的边或两个曲面的顶点是否可以被视为重合。
在几何清理操作中,间距在容差(tolerance)范围内的任何两条曲面的边或两个曲面的顶点将被视为重合,随后被合并。
cleanup tol =的值可以在两个地方设置。
一个是对其全局值,可以在options/modeling子面板中设置。
另一个是局部值,可以在geom cleanup面板中设置,用于特定的几何清理操作。
有时,按局部清理容差进行的操作可以被全局清理容差覆盖。
例如,在一个用局部清理容差形成的曲面上进行分离操作之后,因为surface edit面板仅采用全局清理容差,被分离曲面的所有的边都被用全局清理容差重新评估,重新确定它们的状态。
设置的几何清理容差最大值的合理性与单元大小有关。
例如,单元尺寸为30,几何清理的容差应为0.3 (30/100)或0.15 (30/200)。
visual options面板设置曲面的显示方式,打开或关闭曲面的边和固定点的显示。
曲面可以用线框或阴影方式来查看。
自由边、共用边、非重合边和被压缩边等不同类型的边的显示可以分别打开或关闭。
Edges子面板edges子面板用于消除相邻曲面之间的间隙或重叠。
如果曲面有共用边,自动划分网格的功能会在曲面边界上设置共用节点以保证单元的连续性。
子面板中有四个子菜单toggle,replace,(un)suppress和equivalence。
toggletoggle菜单通过单击鼠标器左键可以将单条边从一种类型转换成另一种类型。
可以将相邻的自由边合并成一条共用边。
共用边可被压缩,这时它们对自动划分工具是透明的。
被压缩的边能被恢复成共用边。
replacereplace菜单允许通过控制来合并自由边,可以选择某一条边被保留而另外一条边被删除。
任何与被删除的边相关连的几何特徵被关连到被保留的边上。
(un)suppress(un)suppress菜单允许同时压缩或释放多条边。
共用边可以被压缩,而被压缩的边也可以被释放。
equivalenceequivalence菜单允许将相邻曲面间的多条自由边合并成共用边。
使用这个功能可以利用扩展的操作物件选择窗口。
Surfaces子面板surfaces子菜单用于查找和删除重合曲面并组织曲面。
有三个子菜单find duplicates,organize by feature和move faces。
find duplicatesfind duplicates菜单用于识别和删除重合曲面。
organize by featureorganize by feature菜单在一系列不同参数基础上识别和压缩曲面的共用边。
最终结果是对更大曲面的更合理地组合。
move facesmove faces 菜单可将多个面缝合到一个已有曲面上或缝合多个曲面形成一个新曲面。
Fixed Points子面板fixed points子面板用于控制与一个曲面相关联的固定点。
有Add,replace和suppress三个下级子菜单。
addadd菜单可以在一个曲面上从已有的自由点或节点上生成固定点。
划分网格时,自动划分一旦一对自由边合并成一条共用边,它们不能再变回自由状态。
的解算器会在任何固定点上面放置单元节点。
replace使用replace菜单可以删除要被移动的点并将相关的几何资料重新定位到保留的点上。
suppresssuppress菜单可压缩不必要的固定点或将他们转换成自由点。
幾何定義所需的點不能被壓縮。
Defeature面板的功能defeature面板有许多可以用于简化模型几何特徵的功能。
这些不必要的特徵包括裁剪操作,螺栓或铆钉孔,位于不同平面的曲面之间用于圆滑过渡的倒圆,边之间的倒圆。
要精确地捕捉这些细节,分析者通常不得不采用一个比需要的尺寸更小的单元。
删除这些特徵通常能使用较大的单元获得更好的网格质量,而同时不影响求解的精度。
该面板上有五个子面板:trimlinestrimlines功能可以删除被剪切到曲面内的线。
有两种方式可供选择。
Remove interior trimlines用于消除完全包含在“曲面边界内的"裁剪线。
这些线在曲面上通常显示成绿色的共用边。
可以选择并删除单个的裁剪线。
Remove all trim lines将回车到最初的未被裁剪的曲面。
根据不同的CAD系统和曲面定义方法,操作的结果也会不同。
pinholespinholes功能用于查找和删除曲面内的孔。
孔根据孔径来识别。
一旦确定,孔可以被删除。
孔可以是任何形状。
所给定的直径确定孔跨度的最大距离。
surface filletssurface fillet用于消除曲面倒圆或两个非共面曲面之间的过渡圆滑曲面。
曲面倒圆将被一个沿相邻曲面切向延伸的平面替代。
通过选择倒圆的轮廓线,或者指定曲面和倒圆半径的范围来确定倒圆曲面。
一旦确定了倒圆,会出现一个二级面板,在它上面能清楚地选择要删除的倒圆、相关联的边和倒圆端部。
