粗砂垫层碾压试验方案

砂垫层压实试验报告编写：沈克化2011年6月26日一、 概述呼延调蓄工程位于呼延村西崛山下的好李子沟内，调蓄池北临呼延村通往崛围 山旅游区的公路，南连7#隧洞出口工程区，东接呼延村至7#隧洞出口引黄专用公路，距7#隧洞出口输水箱涵约200m 。

呼延调蓄工程的主要建筑物包括调蓄池、连接7#隧洞出口节制闸与调蓄池的进水线路、从调蓄池至联接段尾部消力池的出水线路以及进场公路四部分。

调蓄池位于太原市呼延村西与引黄工程联接段出口之间好李子沟内，设计容积为200万m3，池底面积5.26万m 2，正常蓄水位897.7m ，对应蓄水面积13.28万m 2，由半挖半填而成。

调蓄池大坝由主坝和副坝两部分组成，大坝坝顶高程899.8m 。

主坝轴线长度589.1m ，最大坝高36.7m ；副坝轴线长度125.4m ，最大坝高10.7m 。

调蓄池防渗采用复合土工膜防渗，复合土工膜下面铺设20cm 厚的粗砂垫层，复合土工膜上面铺设20cm 厚的粗砂垫层，在20cm 厚的粗砂垫层上面再铺设30cm 厚的级配碎石过渡层。

本试验所用的砂料源为忻州国珍砂场的云中河砂。

二、试验目的1、核实砂垫层料设计压实指标的合理性。

2、检验已定购压实机具的性能。

3、确定铺料方法，铺料厚度，压实方法，压实遍数，加水量和有效压实厚度等有关施工工艺与参数以及参数间的相互关系。

三、试验内容本次试验对用于土工膜上、下的粗砂垫层的铺筑厚度、压实遍数、加水量和有效压实厚度进行试验。

四、试验依据（1）《土工试验规程》（SL237-1999）；（2）《山西省万家寨引黄工程联接段备用水源呼延调蓄工程Ⅲ标合同文件》；（3）《山西省万家寨引黄工程联接段备用水源呼延调蓄工程Ⅲ标调蓄池防渗结构设计图》；（4）已批复的《山西省万家寨引黄工程联接段备用水源呼延调蓄工程Ⅲ标砂垫层、级配碎石压实试验方案》。

五、试验时间本试验分别于2011年6月1日/6月11日两次进行，下午进行现场试验，晚上进行资料整理。

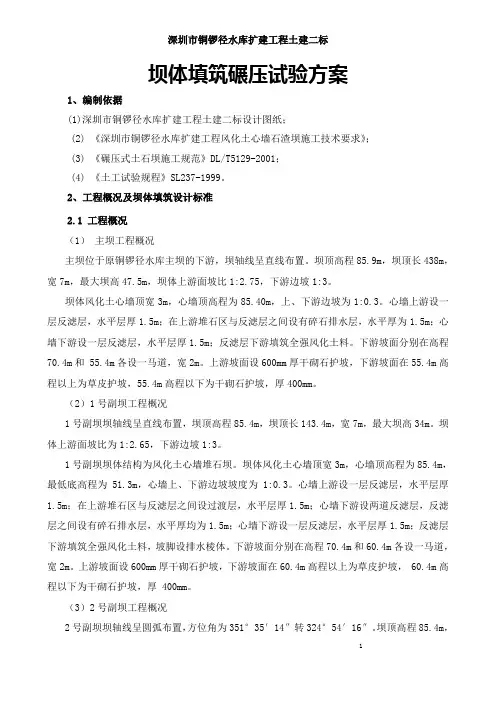

深圳市铜锣径水库扩建工程土建二标坝体填筑碾压试验方案1、编制依据(1)深圳市铜锣径水库扩建工程土建二标设计图纸；(2) 《深圳市铜锣径水库扩建工程风化土心墙石渣坝施工技术要求》；(3)《碾压式土石坝施工规范》DL/T5129-2001；(4) 《土工试验规程》SL237-1999。

2、工程概况及坝体填筑设计标准2.1 工程概况（1）主坝工程概况主坝位于原铜锣径水库主坝的下游，坝轴线呈直线布置。

坝顶高程85.9m，坝顶长438m，宽7m，最大坝高47.5m，坝体上游面坡比1:2.75，下游边坡1:3。

坝体风化土心墙顶宽3m，心墙顶高程为85.40m，上、下游边坡为1:0.3。

心墙上游设一层反滤层，水平层厚1.5m；在上游堆石区与反滤层之间设有碎石排水层，水平厚为1.5m；心墙下游设一层反滤层，水平层厚1.5m；反滤层下游填筑全强风化土料。

下游坡面分别在高程70.4m和 55.4m各设一马道，宽2m。

上游坡面设600mm厚干砌石护坡，下游坡面在55.4m高程以上为草皮护坡，55.4m高程以下为干砌石护坡，厚400mm。

（2）1号副坝工程概况1号副坝坝轴线呈直线布置，坝顶高程85.4m，坝顶长143.4m，宽7m，最大坝高34m。

坝体上游面坡比为1:2.65，下游边坡1:3。

1号副坝坝体结构为风化土心墙堆石坝。

坝体风化土心墙顶宽3m，心墙顶高程为85.4m，最低底高程为51.3m，心墙上、下游边坡坡度为1:0.3。

心墙上游设一层反滤层，水平层厚1.5m；在上游堆石区与反滤层之间设过渡层，水平层厚1.5m；心墙下游设两道反滤层，反滤层之间设有碎石排水层，水平厚均为1.5m；心墙下游设一层反滤层，水平层厚1.5m；反滤层下游填筑全强风化土料，坡脚设排水棱体。

下游坡面分别在高程70.4m和60.4m各设一马道，宽2m。

上游坡面设600mm厚干砌石护坡，下游坡面在60.4m高程以上为草皮护坡， 60.4m高程以下为干砌石护坡，厚 400mm。

土方填筑试验计划1. 工艺试验的目的1）核实坝料设计填筑标准的合理性。

2）确定达到设计填筑标准的压实方法（包括铺料方式、铺料厚度、碾压遍数、土料含水量、压实层的孔隙率和干密度试验）。

3）研究填筑工艺。

2. 试验要求为尽可能模拟坝体填筑施工工况，工艺试验采用的原材料为虎狮岭料场土料，采用自卸汽车运输，仓面施工（平仓、碾压）设备与计划用于坝体填筑施工设备相同。

3. 工艺试验主要内容试验采用逐步收敛法，此法每次只固定一种参数，变动其它参数，通过试验求出该参数的适宜值。

同样，变动另一个参数，用试验求得第二个参数的适宜值，依次类推。

待各项参数选定后，用选定参数进行复核试验。

根据以往的施工经验，在土料最优含水率25%±3%范围内，碾压6~8遍可满足规范要求的压实度，因此，在试验中重点对这些参数进行校核；块石料碾压6~8遍可满足规范要求的压实度。

4. 工艺试验施工组织4.1 试验场地布置和规划4.1.1 试验场地碾压试验场地布置在主坝0+250~0+298管理地处，长48m，宽24m，试验场地用挖掘机进行清表，铺一层20cm粘土作垫层，推土机整平，碾压机静压1遍，振动碾压3~4遍，静压1遍，由技术人员验收合格后投入使用。

试验块具体布置见下图4.1.2、进场道路由主坝1#外延防汛公路运输土料进场。

4.1.3、水、电布置现场就近牵引电线，就近抽水。

4.2 设备配置主要施工设备及检验仪器设备见下表1。

表1 主要施工设备及检验仪器设备表2 其它零星设备、材料4.3 人员安排填料碾压工艺试验人员安排见下表。

填料碾压工艺试验人员安排4.4 试验时间初定试验时间2009.12月。

4.5 工艺试验施工措施为确保坝体填料碾压工艺试验顺利进行，针对施工场地、机具、人员采取有效可行的施工措施。

1）场地准备：施工前，由施工员安排挖机将场地挖好。

因场地为表层较为松散，为保证土方填筑碾压试验能碾压密实，土基不出现弹簧土，保证试验的准确性。

砂石垫层施工方案一、工程概况水池开挖至设计标高后，已到设计要求的中粗砂持力层，根据图纸设计要求，对清水池基础以下中粗砂持力层部分开挖后进行砂石垫层换填。

现将持力层部分的中粗砂层已经挖除，砂石垫层回填厚度为500mm，分两层换填，每层换填厚度不超过300mm。

二、施工部署1、人员安排：为了达到对本分项工程的施工过程实行全面、全员和全过程的监督管理，确保本分项工程能满足设计要求及质量验收规范要求。

对该分项工程做如下安排：总负责人：技术负责人：刘俊杰施工负责人：王奇质量员：试验员：安全员：班组人员：20人2、材料及主要机具安排：○1材料：人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。

本工程采用渭河中砂、24石用灞河石、13石采用渭河石，在其掺量应符合设计要求。

颗粒级配应良好。

○2主要机具：木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。

三、操作工艺本工程开挖至设计标高后，根据图纸设计要求，将该部分中粗砂换填成级配砂石垫层，在换填以前，由建设方联系进行基底静载试验，静载试验合格后进行大面积级配砂石换填。

砂石换填范围从底板外边线外放50mm。

1、工艺流程：检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收2、对级配砂石进行技术鉴定，应将砂石按4：3：3比例拌合均匀，其质量均应达到设计要求或规范的规定。

3、分层铺筑砂石○1铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。

视不同条件，可选用夯实或压实的方法。

大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。

○2分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。

○3铺筑的砂石应级配均匀。

如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。

目录一、工程概况 ------------------------------- （1）二、编制依据 ------------------------------- （1）三、施工准备 ------------------------------- （2）四、施工工艺 ------------------------------- （4）五、质量控制 ------------------------------- （7）六、季节性施工要求----------------------------- （8）七、产品保护 ------------------------------- （8）八、控制进度计划--------------------------------（9）九、环境因素控制措施--------------------------- （9）十、危险源安全控制措施--------------------------（9）砂石垫层施工方案一、工程概况本工程位于西安市小寨十字东北角，地下二层，主楼地上二十三层，裙楼地上七层，主楼为框架剪力墙结构，裙楼为框架结构。

工程总建筑面积约为187600m2，单层建筑面积约为20000m2，分为A、B、C、D四个区域，A区地基为桩基，基础为筏板基础，其它区域为筏板基础。

基坑开挖经碾压平整后做砂石垫层，A区主楼部分无砂石垫层(主楼部分废桩将桩头凿至标高-12.80米，再桩顶中心1.6米直径范围分层夯填300厚级配砂石，夯实度不大于0.9；CT11下300mm范围地基土应刨松)。

砂石垫层大面积均为300厚，C区1米高筏板下砂石垫层为480厚。

二、编制依据2.1、《建筑地基基础工程质量验收规范》GB50202-20022.2、本工程的设计图纸2.3、建筑施工手册三、施工准备3.1 、技术准备3.1.1、熟悉施工图纸，根据施工图纸编制材料计划，进度计划和质量控制计划，因本工程场地狭小，现场不具备堆料条件，砂、石进场后直接运入坑底进行搅拌、回填.3.1.2、结合施工图纸及本工程现场实际条件砂石回填采用分段分层的方法进行施工。

目录1. 工程概况 (1)2. 碾压试验技术依据 (1)3. 试验目的与内容 (3)4. 试验场地规划与资源配置 (4)4.1试验场地规划 (4)4.2试验资源配置 (5)5. 坝体填筑碾压试验技术参数 (7)6. 碾压试验工艺和步骤 (7)6.1试验工艺 (7)6.2试验步骤 (7)7. 碾压单元分项试验 (10)7.1碾压试验单元划分 (10)7.2试验测点和取样部位 (10)7.3分项试验 (11)7.4试验检测方法 (11)7.5碾压试验质量控制 (12)7.6碾压试验安全保证措施 (13)7.7碾压试验环境保护措施 (13)8. 试验成果及资料提交 (13)8.1现场描述 (13)8.2碾压试验成果整理及分析报审 (13)1. 工程概况胜土水库坝址以上流域集水面积17.33km2（其中：明流区集雨面积1.79km2,闭流区15.54km2），坝址以上主河道河长8.83km，平均坡降36.2‰。

水库校核洪水位1145.32m，总库容515万m3；正常蓄水位1143.00m，相应库容为442万m3；死水位1113.00m，相应库容为19.3万m3，兴利库容422.7 万m3。

根据《防洪标准》（GB 50201-2014）、《水利水电工程等级划分及洪水标准》（SL 252-2000）及《水工混凝土结构设计规范》（SL/T191-2008）的有关规定，本工程挡水建筑物、泄水建筑物为4 级建筑物，次要建筑物为5 级建筑物，临时建筑物为5 级。

枢纽布置为：混凝土面板堆石坝+右岸开敞式溢洪道+左岸取水兼放空洞+供水管线。

坝顶高程1145.50m，坝基最低高程1110.00m，最大坝高45.5m，坝顶宽度6m，坝顶长214m。

取水钢管直径1.0m，取水口进口底板高程为1111.00m。

溢洪1道净宽15m，堰顶高程1143.00m，进口底板高程为1141.00m。

2. 碾压试验技术依据（1）胜土水库设计岩石物理力学性质胜土水库填筑料主要是石料场开采毛料，岩性中厚层至厚层以灰岩为主，根据《瓮安县胜土水库工程初步设计报告》，本工程中厚层至厚层以灰岩，吸水率、干密度均较大，表明这类岩石受风化影响明显，抗压强度高，岩体完整性好，局部岩体破碎，裂隙发育。

砂碎石垫层施工工艺工艺概述砂（碎石）垫层一般铺设路堤底部，采用砂（碎石）分层填筑压实，作为地基的持力层，提高地基强度，并通过垫层的压力扩散作用，降低地基的压应力，减少变形量，同时垫层可起排水作用，地基土中孔隙水可通过垫层快速地排出，能加速下部土层的沉降和固结。

砂（碎石）垫层适用于采用排水固结法（如袋装砂井、塑料排水板、砂井等）、复合地基（如桩、打入桩等）、换填等方法处理的软土路基地基表层。

作业内容基底清理、整平；备置中粗砂或碎石；分层摊铺；碾压。

质量标准及验收方法砂（碎石）垫层质量标准、检验数量及方法见表，垫层施工允许偏差见表。

表质量检验标准2并将接头段工艺流程图砂（碎石）垫层施工工艺流程见图。

图砂（碎石）垫层施工工艺流程图工序步骤及质量控制说明 一、施工准备施工场地清理场地，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，原地面基底密实、平整，坑穴应填平，并形成约％的向外排水坡。

修筑临时排水沟，疏干场内积水，使周边水不再进人场内，雨水、渗水随时排出。

准备换填料临时储备场地。

完成现场便道及临时用水、用电工程。

材料准备选用砂、碎石 垫层填料。

机械设备准备机械设备进场、检修、维护、试运转，并购 置备件、耗材。

技术准备收集场地工程地质资料和水文地质资料。

对设计的地质进行核查，有必要时利用试验设备核查。

编制垫层施工方案，经审批后向操作人员进行技术交底。

二、 测量放样根据设计提供的控制点，用全站仪准确放出垫层施工的平面范围，用水准仪准确测量需换填的厚度。

在验收后的原地面上钉控制高程的木桩，以便控制每层垫层填料厚度。

三、分层填筑和碾压砂（碎石）垫层采取分层填筑、碾压，每层厚度〜，每层的施工工序为铺砂、洒水压实检测碾压采用〜的轻型振动压路机砂碎石垫层的最优含水率为〜纵向分段施工时，接头处做成斜坡，每层填料接头应错开充分捣实。

施工时当地基表层承载力较好,能上一般运输机械时，采用机械分堆摊铺法填筑，即先堆成若干砂（碎石）堆，然后用机械或人工摊平并夯实；当表层承载力不足时，一般采用顺序推进摊位法填筑；当软土地基承载力很低时，有必要先改善地基表面，使其能上施工人员和轻型运输机具。

碎石垫层试验段施工方案目录一、工程概况及主要工程量 (3)1、工程概况 (3)2、主要工程量 (3)二、编制依据及执行标准和规范 (3)1、编制依据 (3)2、执行标准和规范 (3)三、试验路段的施工计划及试验路段的选择 (3)四、试验路段的目的 (4)五、施工准备 (4)1、人员及技术准备： (4)2.施工机械的投入 (5)3.材料准备 (5)3.1材料要求 (5)3.2材料准备 (6)4.配合比设计 (6)五、施工工艺流程 (6)六、施工方案 (6)1、下承层的准备： (7)2、测量放样： (7)2.1下承层中边桩放样： (7)2.2下承层中边桩高程测设： (7)3.混合料拌和 (7)4.混合料运输及卸料 (8)5、摊铺、整平混合料 (8)6.碾压 (8)7.接缝的处理 (9)8、边缘修整 (9)9、成品保护和养生 (9)10、检测 (10)七、安全环保措施 (10)一、工程概况及主要工程量1、工程概况本合同段为XXXXXX工程X合同段，起讫桩号为XXXXXX～XXXXXX，里程长度为XXXXXX公里。

本路段按二级公路改建，设计时速60公里/小时，路基宽度10米，路线最大纵坡6%，路面横坡2%。

2、主要工程量本工程碎石垫层厚度150mm，主要分布在主线新建路基地段，共计XXXXXXm2。

二、编制依据及执行标准和规范XXXXXX工程X合同段碎石垫层试验段施工方案是根据以下有关文件资料和建设单位的要求以及施工实际情况进行编制的。

1、编制依据A.《XXXXXX招投标文件》；B.《两阶段施工图设计》；C.现场勘察及实地调查资料。

2、执行标准和规范A.中华人民共和国行业标准《公路路面基层施工技术规范》（JTJ 034-2000）；B.中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）；C. 中华人民共和国行业标准《公路土工试验规程》（JTG E40-2007）；D.中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076-95）；E. 中华人民共和国行业标准《环境空气质量标准》（GB 3095-1996）。

施工技术方案申报表（江西赣禹[2017]技案 003号）合同名称：甘肃省引洮供水二期工程第五批主体工程施工第56标说明：本表一式5份，由承包人填写，监理机构审核后，随同审批意见承包人3份、监理机构、发包人各1份。

甘肃省引洮供水二期工程主体工程施工第56标段合同编号：YTEQ183-SG064-1692砂砾石碾压试验方案江西赣禹工程建设有限公司甘肃省引洮二期主体56标项目部2017年5月7日目录一、工程概况 (1)二、编制依据 (1)三、施工前准备工作 (2)四、砂砾石碾压 (3)五、成果整理 (4)六、施工人员及机械投入情况 (4)一、工程概况1.1、工程概况礼辛供水管线位于通渭县榜罗镇～甘谷县礼辛镇之间，工程主要供水任务是向礼辛调蓄水池和清溪河礼辛镇下游灌区供水；礼辛供水管线自引洮供水二期四干渠末端分水，至甘谷县礼辛镇结束，管线总长22.642km；分水口渠底高程2033.62m。

管线采用有压重力流管道的供水方式，管道设计流量0.85m3/s，加大流量1.0m3/s。

管道管材为Ф900mm球墨铸铁管。

56标位于礼辛供水管线120#镇墩下游约6m处（IP95+6m、张坪）～渠末（礼辛乡），桩号11+080.66～22+642.20，标段长11561.54m，均为管道。

建筑物有地埋压力管道、闸阀井、消能箱、镇墩等。

另外本标段还含有相应的环境保护和水土保持措施实施，临时工程及配合本标段所属管理信息系统现场施工。

本标段合同工期20个月。

1.2、试验概述砂砾石碾压试验段位于施工桩号16+600～16+800段管槽开挖底部基面进行，其地基处理采用砂砾石原基面夯实的方式。

基础底板以下为砂砾石料原基面区，底板以上为15cm中粗砂垫层区。

要求砂砾石级配良好，不含植物残体、垃圾等杂物，相对密度不小于0.75。

本施工区间段采用砂砾石原基面夯实，确定原基面砂砾石相对密度的生产性试验，确定砂砾石松铺厚度，压实遍数及压实机械参数，为制定最佳施工工艺流程提供依据。

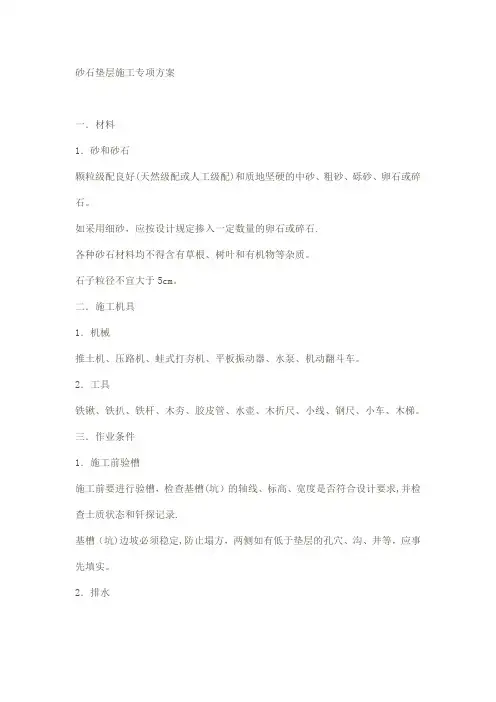

砂石垫层施工专项方案一．材料1．砂和砂石颗粒级配良好(天然级配或人工级配)和质地坚硬的中砂、粗砂、砾砂、卵石或碎石。

如采用细砂，应按设计规定掺入一定数量的卵石或碎石.各种砂石材料均不得含有草根、树叶和有机物等杂质。

石子粒径不宜大于5cm。

二．施工机具1．机械推土机、压路机、蛙式打夯机、平板振动器、水泵、机动翻斗车。

2．工具铁锹、铁扒、铁杆、木夯、胶皮管、水壶、木折尺、小线、钢尺、小车、木梯。

三．作业条件1．施工前验槽施工前要进行验槽，检查基槽(坑）的轴线、标高、宽度是否符合设计要求,并检查土质状态和钎探记录.基槽（坑)边坡必须稳定,防止塌方，两侧如有低于垫层的孔穴、沟、井等，应事先填实。

2．排水在地下水位高于基槽（坑）底面或在在饱和水的软弱地基上施工时，应采取排水或降低地下水位的措施，以保证基坑在无水状态下作业。

3．设标高设置控制铺设厚度的标高桩或在基槽侧壁钉木楔标明铺设厚度。

4．材质鉴定对砂、石屑、砂石的级配进行技术鉴定，如天然级配不佳，须采用人工级配，以保证颗粒级配良好。

5．修场内运输道路修整运输道路、车辆，保证循环道路畅通。

四．施工作业1．施工时，先将地基进行平整，将浮土、杂物及淤泥清除干净，并根据地基土质情况和设计要求进行拍底或碾压。

2．砂石垫层每层铺设厚度,如设计无要求时，不宜超过下表规定的数据。

砂石垫层每层铺设厚度及最佳含水量3．砂垫层、石屑垫层和砂石垫层如铺设在深度不同的地基上，土面应挖成踏步或斜坡搭接。

施工时应先从最低处分层回填捣实，然后再在同一标高上铺设捣实.4．砂垫层、石屑垫层和砂石垫层应根据施工具体条件可选用振实、夯实或压实等捣实方法进行。

操作时必须分层捣实。

在下层的密实度经检验合格后,方可进行上层施工.大面积的铺垫,可采用推土机铺摊，辅以人工找平，但每层铺设厚度不宜超过上表的规定。

5．分段施工时，接头处应作成斜坡，每层必须错开0.5-1。

0m,并应充分捣碎实。

6．铺设时应使材料级配均匀，砂石垫层如发现砂子成窝或石子成堆时，应将该处砂子或石子挖出，掺入适量的石子和砂拌合均匀，使其级配良好。

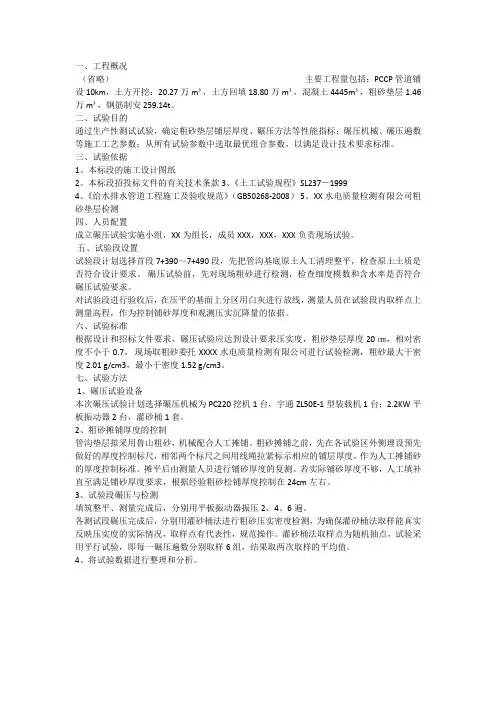

一、工程概况（省略）主要工程量包括：PCCP管道铺设10km，土方开挖：20.27万m³，土方回填18.80万m³，混凝土4445m³，粗砂垫层1.46万m³，钢筋制安259.14t。

二、试验目的通过生产性测试试验，确定粗砂垫层铺层厚度、碾压方法等性能指标；碾压机械、碾压遍数等施工工艺参数；从所有试验参数中选取最优组合参数，以满足设计技术要求标准。

三、试验依据1、本标段的施工设计图纸2、本标段招投标文件的有关技术条款3、《土工试验规程》SL237－19994、《给水排水管道工程施工及验收规范》（GB50268-2008）5、XX水电质量检测有限公司粗砂垫层检测四、人员配置成立碾压试验实施小组，XX为组长，成员XXX，XXX，XXX负责现场试验。

五、试验段设置试验段计划选择首段7+390～7+490段，先把管沟基底原土人工清理整平，检查原土土质是否符合设计要求。

碾压试验前，先对现场粗砂进行检测，检查细度模数和含水率是否符合碾压试验要求。

对试验段进行验收后，在压平的基面上分区用白灰进行放线，测量人员在试验段内取样点上测量高程，作为控制铺砂厚度和观测压实沉降量的依据。

六、试验标准根据设计和招标文件要求，碾压试验应达到设计要求压实度，粗砂垫层厚度20㎝，相对密度不小于0.7。

现场取粗砂委托XXXX水电质量检测有限公司进行试验检测，粗砂最大干密度2.01 g/cm3，最小干密度1.52 g/cm3。

七、试验方法1、碾压试验设备本次碾压试验计划选择碾压机械为PC220挖机1台，宇通ZL50E-1型装载机1台；2.2KW平板振动器2台，灌砂桶1套。

2、粗砂摊铺厚度的控制管沟垫层拟采用鲁山粗砂，机械配合人工摊铺。

粗砂摊铺之前，先在各试验区外侧埋设预先做好的厚度控制标尺，相邻两个标尺之间用线绳拉紧标示相应的铺层厚度，作为人工摊铺砂的厚度控制标准。

摊平后由测量人员进行铺砂厚度的复测。

砂垫层施工方案一、施工准备：1、技术准备：按设计变更（补充）通知单，地基处理为深层水泥搅拌桩，由业主自行分包给桂林地质勘察院施工，承载力达到180Kpa。

由施工单位破桩及清除浮土后在其上面做中粗砂垫层300厚，淋水人工机械夯实，砂垫层施工完后，通知实验室做环刀取样实验，其干容重大于16.9kn/m³,压实系数大于等于0.97,砂垫层的承载力为180 Kpa。

对砂垫层施工队组进行技术、安全技术交底。

砂垫层施工部位在E2-F1（东）基础地基处理中使用。

2、材料要求：1.2.1、中粗砂：颗粒级配良好、质地坚硬的中粗砂。

砂中不得含有杂草、树根等有机杂质，含泥量应不大于5%。

1.2.2、水：采用自来水。

1.2.3、主要机具：振动棒、平板振动器、铁铲、木柄。

1.2.4、作业条件：（1）基坑开挖至设计要求的持力层（2）基坑底保持无水状态（3）设置控制铺设厚度的标志。

（4）铺设前，经组织有关单位人员共同验槽，包括轴线尺寸、水平标高、地质情况，如无需处理即办理隐检手续。

（5）检查基坑、管沟边坡是否稳定，并清除基底上的浮土和积水。

二、施工工艺：2.1、铺设垫层前应验槽，将基底表面浮土、淤泥、杂物清除干净，用M10水泥砂浆在整个基础外围砌MU10页岩标砖砌360㎜高的挡砂墙。

2.2、垫层底面标高不同时，土面应挖成阶梯或斜坡搭接，并按先深后浅的顺序施工，搭接处应夯压密实。

分层铺设时，接头应作成斜坡或阶梯形搭接，每层错开0.5～1.0m,并注意充分捣实。

2.3、中粗砂垫层铺设时，严禁扰动垫层下卧层及侧壁的软弱土层，防止被践踏、受冻或受浸泡，降低其强度。

如垫层下有厚度较小的淤泥质土层，可采取挤淤处理，在碾压荷载下抛石挤入该层底面。

先在软弱土面上堆块石、片石等，然后将其压入以置换和挤出软弱土，再作垫层。

2.4、垫层应分层铺设，基坑内预先安好1m×1m网格标高桩，控制每层砂垫层的铺设厚度，砂垫层铺设厚度为300㎜。

编号: ××××单位：编制：审核：批准：本作业指导书合用于 XX 高速铁路 X 标段路基工程砂(碎石)垫层的施工。

开工前，技术人员应对施工图纸及相关的通用图纸和实质性施工组织设计进行认真阅读和审核，熟悉铁路作业指南、验收标准以及相关的规范。

工程技术部门对照图纸,确定中粗砂垫层设置范围, 对现场作业人员进行岗前技术、安全培训和考核，合格后持证上岗,对考核合格的人员进行技术交底。

安全质量部门做好施工现场文明施工布置，检查试验量测的频率和监督现场施工，做好日常监督检查记录。

试验室负责使用经标定合格的试验仪器进行检测，检测频率和方法符合规范要求，并出具试验检测报告。

物资设备部门准备和检验施工使用的所有机械设备及劳动力的各项指标和合格证。

测量人员复核测量导线点、水准点，按设计要求进行中线、高程和横断面测量放样。

新修或者扩建既有道路，为垫层填料进场和机械进场做好道路准备。

对中粗砂(碎石)的各项试验数据报监理审批后开始备料。

砂、碎石垫层材料宜用中、粗砂，不得掺有粉细砂，含泥量不大于设计要求，并应除尽其中的植物根系和杂质。

采用天然级配砂砾料时，砾石强度不低于设计要求。

砂、碎石垫层宽度应宽出路基边脚0.5m。

施工程序：施工准备→施工放样→基底处理→铺下层砂(碎石)垫层→静压→铺土工材料→上层铺砂(碎石)垫层→填土→碾压→检测施工准备清基、整平作预拱基底压实铺砂(碎石)垫层压实铺土工材料铺砂(碎石)垫层填土进入下道工序清理场地，将路基范围内原地面上淤泥、树根、草皮、腐植土等全部挖除，原地面基底应密实、平整，坑穴应填平，并形成约 2％的向外排水坡。

修筑暂时排水沟，排除场内积水，使周边水再也不进入场内，雨水、渗水随时排出。

选用砂、碎石垫层填料。

机械设备进场、检修、维护、试运转，购置备件、耗材。

(1)压实工艺试验，试验段长度原则上不小于100m，以确定机械配置、松铺厚度、压实遍数、压路机行驶速度等参数，并报监理批准。

换填中粗砂试验段施工方案一、施工概况根据路基施工技术规范，我部选定在施工桩号为K19+220—K19+420段进行换填中粗砂试验段施工，段长200m，本段路基为填方段，地势较为平坦，该段清表填前压实已完成。

二、试验目的1、确定填料的松铺系数与松铺厚度2、确定最佳含水量4、确定碾压方法和碾压遍数5、确定压实度的检测方法6、确定作业队的人员组成和分工7、确定经济、高效的机械配备三、人员安排该试验段施工配备劳动力30人，见附表A-JL-05.2 主要人员报表。

四、机械设备及检测仪器试验段配备挖掘机1台，推土机1台，自卸卡车10台，压路机1台，装载机1台，平地机1台，洒水车1台，进场设备见附表A-JL-05 进场设备报验单。

试验检测设备主要包括相对密度仪1台，灌砂筒1个，30kg电子秤1台，标准砂30kg。

五、施工方案1、将原地面的腐植土、淤泥清除至设计深度(0.5m)，将基底做成设计要求的横向路拱。

清淤后用平地机整平，用压路机压实，检测清淤后的路基压实度，保证压实度为90%。

做好施工前测量工作，包括导线点、水准点、中线、边桩、标高复测，检查其平整度、宽度、横坡、纵坡、压实度等，保证清淤后路基满足技术规范要求。

2、完成原材料的常规试验，确定填料的相对密度，填料中粗砂的含泥量应小于5%，中粗砂中不应含有树根、草皮、杂土、淤泥等。

3、填前整修路拱。

软土地基填前先修出一定的路拱，路拱坡度为2%。

路拱的作用为不仅的有利于双面排水，且防止了随着路基填高的增加，其底部出现窝水现象。

4、挖排水沟。

清表和清淤后，在边桩外侧顺着路基挖出边沟，并控制好沟底标高，使其顺畅，不能有局部积水现象。

5、施工机械、人员均已进场，满足施工需要。

6、填筑中粗砂。

在线路中心、路肩处分别定出标高控制桩，用石灰线将其划分为多个格子，通过中线桩定出施工平面，以控制填料厚度，根据标高、填筑面积及松铺厚度，确定填料方量。

采用机械分堆摊铺法进行施工，即先将砂砾堆成若干砂堆，然后用推土机、装载机顺序推进铺设，确保松铺厚度均匀。

路面天然砂砾垫层施工方案一、编制依据1、本工程招标文件。

2、赤峰市松山区北城棚户区改造中区市政道路建设工程友谊大街道路工程设计图纸。

3、现行部颁施工规范，验收标准及有关技术规程。

《城填道路工程施工与质量验收规范》(CJJ1-2008)。

二、工程概况友谊大街道路工程是赤峰市松山区北城新建的一条城市主干路，通过西站铁路立交与新城区连接，通过阴河友谊大桥与红山区桥北物流园区相连，是连接赤峰松山区和红山区的快速通道，兼有服务沿线交通出行的功能，道路全长3.453公里。

友谊大街机动车道天热砂砾垫层设计厚度30cm,设计宽15+0.75X 2m,非机动车道天热砂砾垫层设计厚度15cm，设计宽度5+0.75 X 2m。

30cm天热砂砾垫层工程量为167015.3m2, 15cm天热砂砾垫层工程量为31361.6m2。

三、施工组织安排1、根据目前工地施工进度情况,友谊大街K0+000~K1+700 段路基基本具备了路面工程施工的条件, 英金路以东路段路基因种种原因不能施工,施工安排先进行西站路至英金路机动车道车道、非机动车道砂砾垫层的工程施工,施工结束后,再进行园林路至银河路机动车道、非机动车道的施工,剩余段落的施工随工程进展进行安排。

2、施工段落路基具备交验条件，即可进行砂砾垫层施工，工期计划2013年7月22日~2013年8月30日，施工期40天。

3、施工机械设备安排装载机3台、徐工GR-180平地机1台、CR-20振动压路机2台、自卸汽车20台。

四、施工要求1、施工前需正确计算各段所要的材料数量，根据运料车辆的吨位，计算每车材料的堆放距离。

2、应通过试验确定填料的松铺系数，并确定松铺厚度，平地机摊铺混合料时，松铺系数约为 1.25-1.35。

3、用平地机或装载机将填料均匀的摊铺在预定的宽度上，表面应力求平整，并有规定的路拱，应同时摊铺路肩用料。

4、整型后，当填料的含水量大于或等于最佳含水量时，即用20t振动压路机进行碾压。

( 1 )合同段招标文件、两阶段施工图设计、参考资料；( 2 ) 《城市道路工程施工与质量验收规范》；( 3 ) 《公路路面基层施工技术规范》；(4)现场调查、采集、咨询所获取的资料；( 5)企业积累的市政、铁路、高速公路等施工经验、施工工艺和科技成果。

( 6)坚持科学、先进、经济与合理、实用相结合的原则;(7)保证足够的技术装备及人员投入，合理安排,充分考虑气候、季节、交叉施工的影响，确保在资源上满足质量、安全、进度、环保等要求；(8)坚持以人为本,安全生产的原则;(9 )坚持文明施工、保护环境、节约资源的原则。

( 1 )积极高效的组织施工生产，改进施工工艺的不足之处，保质保量的完成施工生产任务；( 2 )树立安全生产和文明施工标准工地；( 3)制定安全生产、文明施工、保护环境、节约资源具体措施，并将具体措施落实到施工生产之中；(4)保证分项工程质量验收一次性合格率为100％。

道路工程第一标段 K0+000~K1+600 道路工程底基层砂砾垫层施工.工程位于巴彦淖尔市区南部,全长 1600 米,全线位于直线上，北起沃野街，跨越了曙光街、规划中红铁街以及包兰铁路、二簧河总干渠。

主要设计技术指标：道路等级为城市主干路，设计行车速度60km/h,路面设计标准荷载 BZZ-100 ，路面采用沥青混凝土路面，设计使用年限为 15 年，上基层和下基层均采用水泥稳定级配砂砾，底基层砂砾垫层,车行道横坡为 2%的人字型坡度，辅道和非机动车道横坡采用单向 1。

5%坡度。

主路底基层为 30cm 厚砂砾垫层,辅道及非机动车道为 20cm 厚砂砾垫层。

序号具体部位分项名称数量( m2 )1 机动车道30cm 厚砂砾垫层289992辅道非机动车道20cm 厚砂砾垫层22270道路底基层砂砾垫层施工前做好以下准备事项：(1 )施工前对施工人员进行质量、安全、进度及环保知识等培训;( 2 )所需施工机械设备提前进场，进行检查维修，试运行，确保施工机械正常运转；( 3 )提前考察砂砾场，对原材料取样试验，合格后，方可采购，会同监理工程师对到场的原材料进行取样检测，合格后方可使用；(4)根据施工现场条件，南北岸道路基层分为两段进行施工,先施工包兰铁路以北道路,再施工包兰铁路以南道路,避免施工机械来回倒运，影响施工进度。
