输电线路杆塔基础施工的主要分类和特点以及技术措施输电线路杆塔是输电线路的重要组成部分，其基础施工质量直接影响线路的稳定运行。
本文将介绍输电线路杆塔基础施工的主要分类、特点以及技术措施。
主要分类钢筋砼桩基础钢筋砼桩基础是一种较为常用的基础形式，它的主要特点是承载力强、稳定性好、使用寿命长。
钢筋砼桩基础的施工工艺比较简单，一般采用桩机或人工钻孔的方式进行施工。
钢管桩基础钢管桩基础是一种相对较新的基础形式，它的主要特点是施工周期短、工艺简单、且便于施工现场的管理。
钢管桩基础能够适应不同的地质条件，可以在较为软弱的土地上建立稳定的基础。
沉管基础沉管基础是一种相对较少采用的基础形式，但其特点也十分明显。
它的优点是承载力强，能够满足工程要求，其缺点则在于施工周期长、施工难度大，需要配备较多的专业设备。
特点基础尺寸输电线路杆塔基础的尺寸是根据塔型、荷载和地质条件等因素综合考虑后确定的。
尺寸的大小直接影响基础的承载能力和稳定性，因此尺寸的确定是基础施工的关键之一。
基础材料输电线路杆塔基础的材料一般采用混凝土、钢筋等材料。
选择合适的材料可以提高基础的稳定性和承载能力，同时能够提升杆塔整体的使用寿命。
基础形式输电线路杆塔基础形式的选择与地质情况、荷载等因素有关。
选择合适的基础形式可以提高线路的安全性和可靠性，同时可以减少基础施工的难度和风险。
技术措施地质勘察在进行输电线路杆塔基础施工之前，必须对施工地点的地质情况进行详细勘察。
地质勘察的主要目的是确定地质条件，为后续的设计和施工提供依据。
基础设计基础设计是基础施工的关键环节，它的主要目的是根据线路荷载和地质条件等因素，确定合适的基础尺寸和形式，保证基础的承载能力和稳定性。
施工管理在进行基础施工时，需要对施工现场进行管理和监控，及时处理施工过程中出现的问题，确保施工进度和质量。
通过以上的介绍，相信各位已经了解了输电线路杆塔基础施工的主要分类、特点以及技术措施。
基础施工的质量是保证线路安全稳定运行的重要保障，需要在实际施工中认真对待，并采取相应措施加以防范和解决问题。
浅析输电线路铁塔挖孔桩基坑基础施工技术措施摘要：为了不断提高电力工程输电线路的施工管理水平。
本文以广元电网明月峡至中子牵引站220千伏线路工程1标中挖孔桩基础施工，分析了输电线路铁塔基础施工开挖深度在15m以下的挖孔桩基坑的土方开挖、支护以及底盘扩底基坑清理和混泥土浇制技术措施，为相关工程建设提供一些理论依据。
关键词：输电线路；挖孔桩；基础开挖；技术措施1、工程概况明月峡220千伏输电线路新建工程线路总长21.36km, 其中，耐张塔33基，直线塔24基，共57基铁塔。
全线为挖孔桩基础，桩深为6.5m-11m,桩径为900mm-1600mm。
N62的铁塔、基础、接地装置及小号侧导、地线耐张金具串、跳线串计入本标段。
全线主要以山地为主。
本施工方案适用于明月峡至中子牵引站220千伏线路工程1标中挖孔桩基础施工，开挖深度在15m以下的挖孔桩基坑的土方开挖、支护以及底盘扩底基坑清理和混泥土浇制。
2、挖孔桩基础施工前期主要工作2.1施工准备。
根据《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法（2016）》中规定逐层往下循环作业桩身长度小于等于15m风险等级为3级，本工程57基塔桩深在6.5m-11m，因此全线土石方开挖风险等级为3级。
挖孔桩基础开挖的施工准备工作一般包括以下几方面内容：（1）查勘现场，摸清工程实地情况。
（2）按设计或施工要求标高整平场地。
（3）做好防洪排洪工作。
（4）设置测量控制网。
（5）设置就绪基坑施工用的临时设施。
2.2线路复测。
复测是以直线桩为基准，校核直线杆塔桩是否在两个相邻转角桩的连线上，其偏移值不应大于5厘米。
将仪器置于Z2桩上，整平、对中后，用正镜后视Z1桩，然后竖转望远镜前视5号桩（此时为倒镜）并测的一点A。
望远镜沿水平方向旋转，仍瞄准Z1桩，再竖转望远镜前视5号桩（此时为正镜），并测的一点B，量出AB之中点C。
如C点与5号桩重合，说明该直线杆塔是正确的，否则应量出偏移值，如偏移值超出允许范围，应将杆塔桩移至C点上。

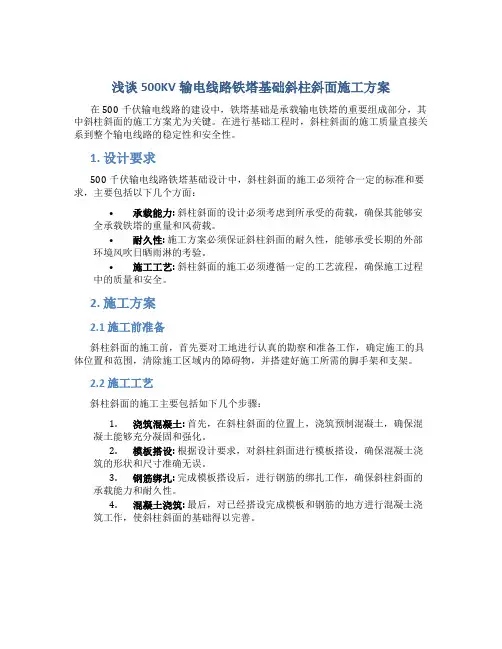

浅谈500KV输电线路铁塔基础斜柱斜面施工方案在500千伏输电线路的建设中，铁塔基础是承载输电铁塔的重要组成部分，其中斜柱斜面的施工方案尤为关键。
在进行基础工程时，斜柱斜面的施工质量直接关系到整个输电线路的稳定性和安全性。
1. 设计要求500千伏输电线路铁塔基础设计中，斜柱斜面的施工必须符合一定的标准和要求，主要包括以下几个方面：•承载能力:斜柱斜面的设计必须考虑到所承受的荷载，确保其能够安全承载铁塔的重量和风荷载。
•耐久性:施工方案必须保证斜柱斜面的耐久性，能够承受长期的外部环境风吹日晒雨淋的考验。
•施工工艺:斜柱斜面的施工必须遵循一定的工艺流程，确保施工过程中的质量和安全。
2. 施工方案2.1 施工前准备斜柱斜面的施工前，首先要对工地进行认真的勘察和准备工作，确定施工的具体位置和范围，清除施工区域内的障碍物，并搭建好施工所需的脚手架和支架。
2.2 施工工艺斜柱斜面的施工主要包括如下几个步骤：1.浇筑混凝土:首先，在斜柱斜面的位置上，浇筑预制混凝土，确保混凝土能够充分凝固和强化。
2.模板搭设:根据设计要求，对斜柱斜面进行模板搭设，确保混凝土浇筑的形状和尺寸准确无误。
3.钢筋绑扎:完成模板搭设后，进行钢筋的绑扎工作，确保斜柱斜面的承载能力和耐久性。
4.混凝土浇筑:最后，对已经搭设完成模板和钢筋的地方进行混凝土浇筑工作，使斜柱斜面的基础得以完善。
2.3 施工质量控制在施工过程中，要对斜柱斜面的每一个步骤进行严格的质量控制，包括材料的选择、施工工艺和施工结果的检验。
只有确保每个环节质量达标，才能保证斜柱斜面最终的安全稳定。
3. 结语500千伏输电线路铁塔基础斜柱斜面的施工方案决定了整个输电线路的安全和稳定，必须引起足够的重视。
通过合理的设计、严格的施工工艺和质量控制，才能确保输电线路的正常运行和安全供电。
电力工程输电线路施工技术及质量控制措施摘要：电力传输技术是电力系统的一个重要组成部分。
输电线路主要用于配电和输电，与各种变电所保持联系，促进可再生能源和能源效率;目前，随着国民经济的迅速增长，居民消费的增长，电器使用的可能性增加，以及电力需求的增长。
电力公司的电力管理也变得越来越规范和严格。
运输线路电气企业的管理包括：建筑工艺管理、安全保障、工地管理、建筑现场参观。
施工组织设计和施工计划管理。
其中，建筑技术管理总是行之有效的，是保证建筑质量的最重要手段。
只有更好地管理电力技术才能保证和促进电力建设目标的成功实现对国民经济的贡献。
关键词：电力工程；输电线路；施工；质量控制随着社会的发展，人们对于电力的需求量在不断的攀升，这样就需要做好科学技术的革新，能够朝着智能化、便捷化的方向不断发展。
也需要做好对应的革新。
企业为了在竞争的潮流之中站稳脚跟，也需要实现服务系统的优化，这样也能够增加自身的基本竞争力。
因此，对于电力企业而言，做好电力工程的施工与质量控制就显得至关重要，尤其是其中的输电线路施工技术与质量控制，就显得更加的关键。
随着国民经济的快速发展，人们对电力系统的要求越来越高。
输电线路施工技术可以帮助电力公司降低建设成本，达到优化输电线路传输效率的目的，从而保证广大用户的用电。
一、输电线路施工技术与其质量控制的重要作用只有高质量的输电线路，能正常运行很长一段时间，才能保证每天的电力消耗，因此需要提高电气工程施工质量，在输电线路建设中选择先进的施工技术，促进建筑技术的不断进步和发展。
注意建设输电线路的技术可以有效提高线路建设的质量。
电力建设工艺十分多样化，建筑技术的选择在一定程度上可以对建筑质量和安全产生直接影响。
因此，在建设输电线路的过程中，相关人员应加强对建筑技术的筛查，提高自己对应用的反应能力。
积极学习先进的相关建筑知识和哲学，推广先进的高科技高效建筑设备;适用于具体工作的电线和电器，以确保整个项目的效率。

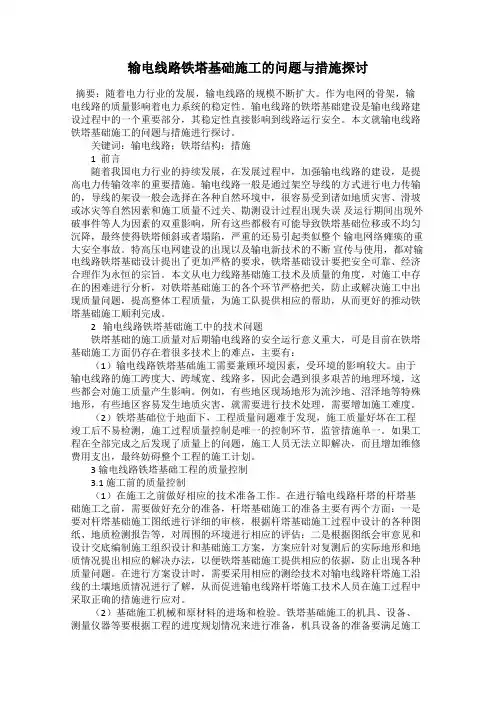

输电线路铁塔基础施工的问题与措施探讨摘要：随着电力行业的发展，输电线路的规模不断扩大。
作为电网的骨架，输电线路的质量影响着电力系统的稳定性。
输电线路的铁塔基础建设是输电线路建设过程中的一个重要部分，其稳定性直接影响到线路运行安全。
本文就输电线路铁塔基础施工的问题与措施进行探讨。
关键词：输电线路；铁塔结构；措施1 前言随着我国电力行业的持续发展，在发展过程中，加强输电线路的建设，是提高电力传输效率的重要措施。
输电线路一般是通过架空导线的方式进行电力传输的，导线的架设一般会选择在各种自然环境中，很容易受到诸如地质灾害、滑坡或冰灾等自然因素和施工质量不过关、勘测设计过程出现失误及运行期间出现外破事件等人为因素的双重影响，所有这些都极有可能导致铁塔基础位移或不均匀沉降，最终使得铁塔倾斜或者塌陷，严重的还易引起类似整个输电网络瘫痪的重大安全事故。
特高压电网建设的出现以及输电新技术的不断宣传与使用，都对输电线路铁塔基础设计提出了更加严格的要求，铁塔基础设计要把安全可靠、经济合理作为永恒的宗旨。
本文从电力线路基础施工技术及质量的角度，对施工中存在的困难进行分析，对铁塔基础施工的各个环节严格把关，防止或解决施工中出现质量问题，提高整体工程质量，为施工队提供相应的帮助，从而更好的推动铁塔基础施工顺利完成。
2 输电线路铁塔基础施工中的技术问题铁塔基础的施工质量对后期输电线路的安全运行意义重大，可是目前在铁塔基础施工方面仍存在着很多技术上的难点，主要有：（1）输电线路铁塔基础施工需要兼顾环境因素，受环境的影响较大。
由于输电线路的施工跨度大、跨域宽、线路多，因此会遇到很多艰苦的地理环境，这些都会对施工质量产生影响。
例如，有些地区现场地形为流沙地、沼泽地等特殊地形，有些地区容易发生地质灾害，就需要进行技术处理，需要增加施工难度。
（2）铁塔基础位于地面下，工程质量问题难于发现，施工质量好坏在工程竣工后不易检测，施工过程质量控制是唯一的控制环节，监管措施单一。

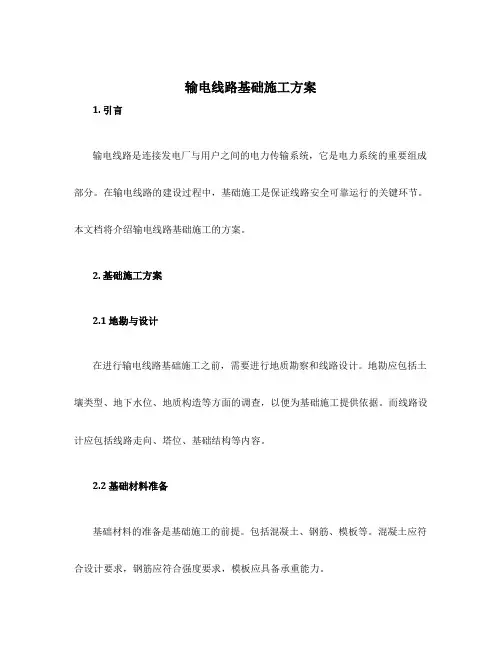

输电线路施工方案和技术措施随着社会经济的快速发展，电力需求不断增加，输电线路建设也成为了重要的基础设施建设项目。
为了确保输电线路的安全可靠运行，需要制定合理的施工方案和技术措施。
本文将就输电线路施工方案和技术措施进行详细介绍。
一、输电线路施工方案。
1. 线路选址，在进行输电线路建设前，需要进行线路选址工作。
选址工作需要考虑地形地貌、土质情况、气候条件等因素，以确保线路的安全可靠运行。
2. 施工前勘察，在确定线路选址后，需要进行施工前的详细勘察工作，包括地质勘察、水文勘察、气象勘察等，以确保施工过程中不会受到地质灾害、水灾、风灾等自然灾害的影响。
3. 施工方案制定，根据勘察结果和实际情况，制定合理的施工方案，包括施工路线、施工工艺、施工周期等内容。
4. 施工图纸设计，根据施工方案制定相应的施工图纸，明确施工工艺和施工要求，以确保施工过程中的安全和质量。
5. 施工队伍组建，根据施工规模和施工要求，组建相应的施工队伍，包括施工人员、监理人员、安全人员等，以确保施工过程中的安全和质量。
6. 施工材料采购，根据施工图纸和施工要求，采购相应的施工材料，包括导线、杆塔、绝缘子、地线等，以确保施工过程中的质量。
7. 施工设备准备，根据施工要求，准备相应的施工设备，包括起重机、挖掘机、打桩机等，以确保施工过程中的效率和质量。
8. 施工方案审批，制定完施工方案后，需要进行相关部门的审批，以确保施工方案符合相关法规和标准。
二、输电线路技术措施。
1. 土建工程，输电线路的土建工程包括杆塔基础、终端塔基础、引上线塔基础等，需要严格按照设计要求和施工图纸进行施工，确保基础的稳固和耐久。
2. 铁塔架设，输电线路的铁塔架设是整个线路建设的关键环节，需要严格按照设计要求和施工图纸进行施工，确保铁塔的垂直度和水平度。
3. 导线拉设，输电线路的导线拉设需要严格按照设计要求和施工图纸进行施工，确保导线的张力和位置符合要求。
4. 绝缘子安装，输电线路的绝缘子安装需要严格按照设计要求和施工图纸进行施工，确保绝缘子的安装位置和间距符合要求。
浅谈输电线路基础施工
的技术措施
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
浅谈输电线路基础施工的技术措施
摘要：输电线路杆塔的地下部分的总体统称为基础。
结合输电线路基础施工的实际情况，针对输电线路基础施工的技术措施进行了论述。
关键词：输电线路；基础；施工；措施
输电线路杆塔的地下部分的总体统称为基础。
它承受输电线路杆塔的各种荷重，将杆塔的各种荷重传递给周围的地基，以达到稳固输电线路的杆塔的目的。
目前，输电线路中常见的基础形式有：阶梯基础、板式基础、斜插基础、掏挖基础、岩石基础及桩基础，其中阶梯基础、板式基础、斜插基础三类基础因其基坑成型特点习惯地称为“大开挖”基础。
在施工过程中，不同的基础形式具有不同的特点及技术要求，为了有效地控制基础施工的质量，需要制定相应的施工技术措施。
在输电线路进行基础施工前必须做好复测和分坑工作。
输电线路复测施工是指线路施工前，施工单位核对设计单位提供的杆塔明细表、平断面图与现场是否相符，设计桩是否丢失或移动，复核杆塔位中心桩及转角塔位桩位置、档距和断面高程是否符合设计及规范要求而进行的测量施工。
复测时若发现偏差超过规范允许范围时，必须查明原因并予以纠
正。
路径复测确认无误后，根据基础及杆塔型式、基础根开（正面、侧面）、基础对角线（包括基坑远点、近点、中心点）及坑口尺寸等项目进行坑口放样，称此为分坑测量。
通常把这两步工作统称为复测分坑。
1 输电线路基础的施工技术措施
1.1掏挖基础
目前常见的掏挖基础有三种：全掏挖式基础、半掏式基础及斜插式掏挖基础，该类基础适用于黏土、硬塑、碎石及不同风化程度的岩石等，且地下水位低于混凝土基础底面高程。
这类基础它能发挥原状土的特性，具有良好的抗拔和抗倾覆稳定性。
同时也显示了较高的经济效益和环境效益，节约了材料、减少了环境的破坏，但施工难度大，受土质条件限制。
在输电线路施工过程中，掏挖基础给我们施工人员带来两个不利的因素：（1）混凝土浇灌后无法进行外观检查；（2）如果有缺陷无法进行修补。
针对以上不利因素，我们为了保证掏挖基础施工质量应采取以下施工技术措施：（1）在配料时宜用0.5~4cm的连续级配制，或用85%的2~4cm 石子掺15%的0.5~1.0cm的石子混合使用；（2）为了保证地面处的基础的土壁被碰撞脱落，应采衬垫塑料布的措施，其衬垫高度约0.5cm，待浇至立柱后拆除；（3）为保证掏挖基础扩大头部位的混凝土容易捣固密
实，可将其混凝土坍落度选大一级，同时为满足混凝土和易性要求，在保持水灰比不变的前提下，可以适当调整砂率或增加水泥浆量，当扩大头浇灌混凝土饱满且振捣完毕后应注意观察判断周边是否残存气体，必要时可以补充砂浆，以填充空隙，立柱部位的混凝土坍落度可小一些；（4）加强混凝土的振捣是保证掏挖基础混凝土质量的关键环节，掏挖基础应使用插入式振捣器振捣，以提高其强度及密实性；（5）混凝土应采用机械搅拌，如因地形限制，必须采用人工搅拌混凝土时，应严格执行“三干四湿”的搅拌方法，确保混凝土配料拌和均匀。
1.2“大开挖”基础
“大开挖”基础包含阶梯基础、板式基础、斜插基础等，所谓“大开挖”系指基坑开挖的土方量比基础本身体积要大得多，这类基础的特点是需要采用模板浇制，成型后的基础埋置于基坑内并回填土后夯实。
阶梯型基础：基础底板刚性抗压，不配钢筋。
由于阶梯型基础混凝土量较大，埋置较深，在易塌方及有流砂地区难以达到设计深度。
板式基础：基础底板柔性抗压，配制钢筋，板式基础底板度很大，混凝土量大，适用于软弱地质条件，有效防止基础下沉或者倾斜。
斜插基础：该基础的主要特点是基础主柱坡度与塔腿主材坡度一致，塔腿主材角钢直接插入基础混凝土中，使基础水平力对基础底板的影响降至最低。
此类基础在平原、河网地区使用较多，其最大优点就是节省基础材料，施工较为方便。
其缺点是施工精度要求高，基础成型后如发生沉降或者偏移，则很难对其进行处理。
此类基础基本上都有台阶，在混凝土浇制施工过程中最不容易控制的是台阶之间过渡结合处的质量，稍控制不好就会跑浆，从而出现蜂窝、狗洞甚至露筋的现象，因此在对该类基础施工时应采取的技术措施有：（1）在凝土浇制到阶梯过渡结合处时，在上层模板外侧底部四周与下层阶梯混凝土之间的空隙用混凝土堆垒起来，然后再往上层阶梯模内浇灌混凝土，待浇灌到一定高度后，进行捣固，待见到混凝土堆垒起来的模板四周开始冒出水泥浆后停止振动，继续浇注混凝土；（2）在进行阶梯基础、板式基础、斜插基础的砼浇筑及振捣过程中，必须密切注意模板及支撑有否变形、下沉、移动和漏浆等现象、钢筋是否与模板保持一定距离。
如有问题应停止浇筑并立即处理；（3）斜插基础因立柱倾斜容易造成内角浆多，外角浆少，而出现空隙形成蜂窝，因此在浇灌立柱混凝土时不应直接往内角推料，而应用方锹往外角下料，以达到立柱内外角的混凝土浆石均匀。
同时，对于斜插基础主柱的浇制捣固，因振动棒很难放到基础主柱斜面附近，使其斜面处的混凝土捣固不够。
所以，立柱混凝土除用机械捣固外，还应用捣固钎捣固主柱的四个面处的混凝土，以免产生蜂窝及狗洞现象；（4）此类基础地形较好，施工单位一般都会
采用挖掘机进行基坑开挖及回填。
在基础坑开挖成型后，需要人工将基坑内的松土层清理出坑外，以防止基础成型后基础下成造成质量问题；在基础回填时，为防止基础移位或倾斜，应该在基础周围均匀回填。
特别是斜插基础回填应该先回填斜柱内侧，然后回填外角侧及侧面，回填时土方倾倒高度应该尽量放低，避免土方冲击基础。
在回填过程中还应让测量人员检查其根开尺寸及高差，如有变化应该及时调整；（5）斜插基础主角钢位置控制是关键，因此在基础施工之前需要计算主角的下端根开及对角线尺寸以及主角钢露出立柱顶面的高度；同时，为了斜插基础固定主角钢的底部，应制作厚度390mm×390mm×80mm的混凝土垫块，垫块中部有一个角钢凹槽。
将垫块放入垫层上预留出地凹坑内，测量人员用经纬仪对垫块进行相关数据测量并操平找正，然后在垫块的四周用砂浆及碎石填塞，使其稳定，避免在浇灌混凝土时主角钢底部发生偏移；（6）在进行斜插基础浇制施工的过程中，测量人员经常检查基础顶面根开、插入角钢顶面的棱到棱半根开、高差、倾角等，如有误差及时调整。
