初二物理串、并联电路中电流、电压的规律经典习题及答案

串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。

2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。

10mAC。

0.1A D。

1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。

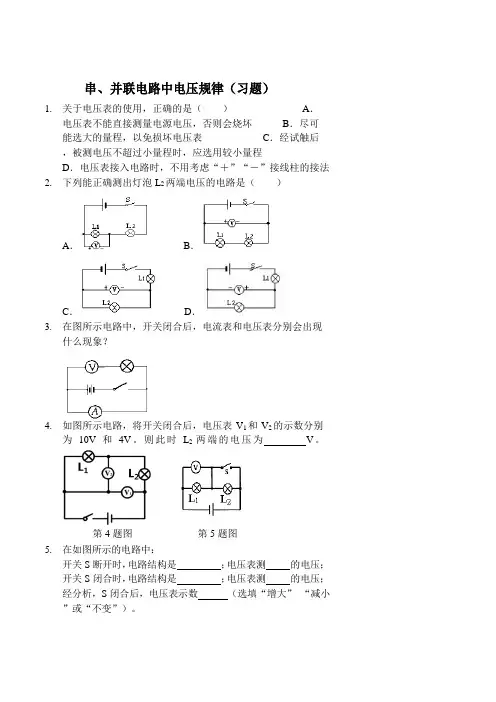

串、并联电路中电压规律（习题）1. 关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表 C ．经试触后，被测电压不超过小量程时，应选用较小量程D ．电压表接入电路时，不用考虑“＋”“－”接线柱的接法2. 下列能正确测出灯泡 L 2 两端电压的电路是（ ）A ． B．C ．D ． 3. 在图所示电路中，开关闭合后，电流表和电压表分别会出现什么现象？ 4. 如图所示电路，将开关闭合后，电压表 V 1 和 V 2 的示数分别为 10V 和 4V 。

则此时 L 2 两端的电压为 V 。

第 4 题图 第 5 题图5. 在如图所示的电路中： 开关 S 断开时，电路结构是 ；电压表测 的电压；开关 S 闭合时，电路结构是 ；电压表测 的电压；经分析，S 闭合后，电压表示数 （选填“增大” “减小”或“不变”）。

6.如图所示，若电源电压为6V，闭合开关S 后，电压表的示数为2.2V，则U L1= _V，U L2= V；若S 断开，电压表示数为V。

7.小明按图甲的电路进行实验，当闭合开关后，用电器正常工作，电压表V1 和V2 的指针完全一样，如图乙所示，则L1 两端的电压为V，L2 两端的电压为V。

8.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则灯泡L1 和L2 两端得到电压分别为V 和V。

【参考答案】1．C2．D3．电流表：指针迅速满偏烧坏；电压表：示数为电源电压4．65．两灯串联，L1；只有L1，电源；增大6．3.8；2.2；67．8；28．4.8 1.2。

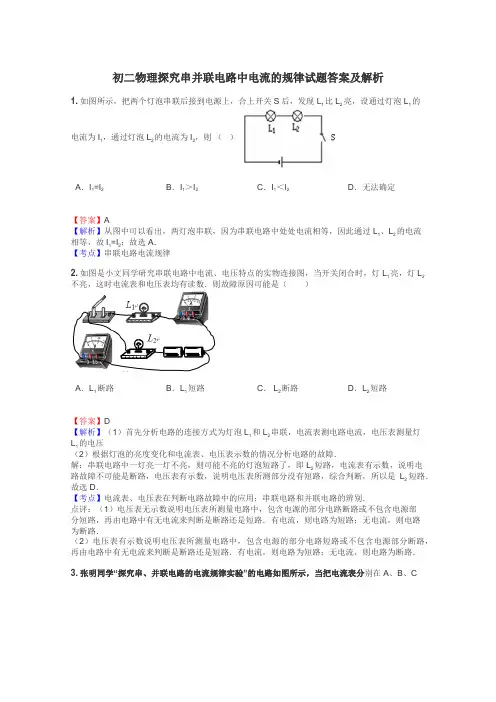

初二物理探究串并联电路中电流的规律试题答案及解析1.如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则（）A．I1=I2B．I1＞I2C．I1＜I2D．无法确定【答案】A【解析】从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1=I2；故选A．【考点】串联电路电流规律2.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C． L2断路D．L2短路【答案】D【解析】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障．解：串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路．故选D．【考点】电流表、电压表在判断电路故障中的应用；串联电路和并联电路的辨别．点评：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路．3.张明同学“探究串、并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。

请你帮他完成如下几项工作：（1）比较上表数据，可以得出结论是：；（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图所示，出现这种情况的原因是。

（3）当张明更换电压不同的电源后，将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，请你帮忙读出电流大小分别是：A1表为 A， A2表为 A，由此可知过灯泡L2的电流大小为 A。

串、并联电路中电流的规律一、单选题（共9道，每道10分）1.如图所示电路中，属于串联电路的是（）A. B.答案：A解题思路：A：电流从电源的正极出发，经过两个灯泡、形关，直接回到电源负极，途中没有分流，故为串联。

符合题意。

B：电流从电源正极出发，然后分为两个支路，一个支路经过L］到电源负极；另一个支路经过L2到电源负极；即有两个支路，故为并联。

不符合题意。

C：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个支路，为并联。

不符合题意。

D：电流从电源正极出发，然后分为两个支路回到电源负极，如下图所示:有两个故选A。

试题难度：二颗星知识点：电路识别2•如图所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B.电流表测的是总电流C.电流表测的是L］电流D.开关只能控制L2答案：C解题思路:分析电路：电流从电源正极出发，经过开关S后开始分流，一个支路经过L2回到电源负极;另一个支路经过电流表、L1回到电源负极；有两个支路，故为并联。

开关位于干路上，故可控制两个灯泡。

电流表与L1是串联关系，即测的是经过L］的电流。

故C选项正确。

试题难度：二颗星知识点：电路识别3.如图所示，与实物电路相对应的电路图是（）C.D.答案：D解题思路：按照电流流向法对实物图进行分析，电流从电源正极出发，然后开始分流，一个支路经过L1,再经过S1回到电源负极；另一个支路经过S2、L2,再经过S1回到电源负极；两个支路都经过了S],说明S1位于干路。

故D选项正确。

试题难度：三颗星知识点：实物图转电路图4•关于电流表的使用规则，下列说法中正确的是（）A.电流表必须和被测电路串联B.电流表可以和被测灯泡并联C.电流表的两个量程可任意选择D.电流表的三个接线柱可任意选两个接入电路中答案：A解题思路：A：正确。

B：电流表相当于一条导线，若与灯泡并联，则会使灯泡被短接，故电流表只能串联在被测电路中，不能与被测灯泡并联。

串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。

.. 串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为 2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同 C. S2闭合时，R1两端的电压为6V D. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3VC. V2示数大于3VD. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V ．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______ （填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；初中物理试卷第2页，共12页.（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时间，采用以下方法，电压表所接的B接点不动，只断开A接点，将电压表与A点连接的一端改接到C接点上；④测出AC间的电压．（1）在串联电路中，开关可以控制所有用电器，开关位置的改变______ （选填“影响”或“不影响”）它对用电器的控制．（2）李东______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为______ ．（3）李东测出AB、BC、AC间的电压并记录在下表中．分析实验数据可以得出的结论是：串联电路中电源两端的电压______ （选填“等于”或“不等于”）个用电器两端电压之和．（4）这个实验在设计方案上还存在不足之处是：______ ．（5）杨涛同学针对本实验提出了另一种探究方案：实验电路如图乙，他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______ 端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．.（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______ V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路初中物理试卷第4页，共12页. . 图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是 ______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是 ______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表： 实验次数 L 1电压U 1/V L 2电压U 2/V 电源电压U 3/V14 8 12 2 6 6 12分析两组实验数据，可得出结论： ______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该 ______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L 2两端的电压．（2）图乙所示的电路图中，用电压表接在ab 两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为 ______ V ．（3）依次将电压表接入到电路中的ab 、cd 、ef 两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论 ______ （选填“科学”或“不科学”），接下来应该进行的操作是 ______ ．A ．更换不同规格的灯泡，再次实验．B ．将L 1、L 2的位置交换，再次探究．C ．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L 1比卧室的灯L 2亮，两灯对应的电压U 1和U 2的大小关系是U 1 ______ U 2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律 习题（含答案）【答案】1.A 2. C 3. C 4. C5. C6.D 7.3.5；1 8.0～15；3.59. L2；4；210. 6；411. 7.212. 88；串13. 断开；不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；等于；只做了一次实验，结论具有偶然性14. 不影响；不能；电压表正负接线柱接反了；等于；实验次数太少；615. 右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；1.2；灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数16. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之和20. 断开；2.8；不科学；A；=【解析】1.解：两灯泡串联，电压表测L1两端的电压，已知L1两端的电压为2V，则电压表的示数为2V．故选A．由电路图可知，两灯泡串联，电压表测L1的电压；根据串联电路的电流特点和欧姆定律可知电压表的示数．本题考查了串联电路的电压特点，关键是电压表所测电路原件的判断．2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，因串联电路中各处的电流相等，且两电阻的阻值相等，由I=的变形式可知，两电阻两端的电压相等，即U1=U2=U=12V=6V，故A正确；初中物理试卷第6页，共12页.B、S2闭合前，两个电阻串联，若S2闭合后，R2为短路，所以S2闭合前后，电路的电阻是不同的，在电源电压一定时，电路的电流是不同的，故B正确；C、若S2闭合后，R2为短路，电路中只有R1，故R1两端的电压为电源电压，即为12V，故C错误；D、若S2闭合后，R2为短路，电路中只有R1，即此时R2两端的电压为0V，故D正确；此题是选择错误选项，故选C．故选C．（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．解答本题注意，小鸟是站在一根线上，而小鸟的两脚之间的距离很短，则由影响电阻大小的因素可知与鸟并联部分的电阻，则可求得加在鸟身上的电压．小鸟和任何动物都一样，体内含有大量的水份，故其导电性与一般动物一样，故鸟也不能同时跨在两根导线上．5.解：教室内有六盏灯是并联的，所以六盏灯电压一样大，故ABD错误，C正确．故选C．家庭电路中，各用电器是并联的，且灯泡的亮暗由实际电功率决定，而不是由电压决定．此题考查了对家庭电路的连接及并联电路的电压规律的掌握，属基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC 错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压；由于电源电压是4.5V，所以该电压表一定是小量程，故分度值是0.1V，故此时电压表的示数是1V，所以L2两端电压，故L1两端的电压是4.5V-1V=3.5V；故答案为：3.5；1．由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压，故据电压表的量程读出示数，然后根据串联电路电压的特点计算出L1两端的电压．知道并理解串联电路电压的规律是解决该题的关键．8.解：由电路图可知，两灯泡串联，电压表V1测串联总电压，电流表V2测灯L2两端电压；由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电.压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量程与分度值，然后再读数．9.解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即U L2=2V，串联电路中总电压等于各分电压之和，电源的电压U=6V，则L1两端的电压：U L1=U-U L2=6V-2V=4V．故答案为：L2；2；4．由电路图可知，两灯泡串联，电压表测L2两端的电压；已知电源的电压，根据串联电路的电压特点求出L1两端的电压．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断．10.解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；若将电压表串联在电路中，则相当于断路现象，电路中的用电器不工作，电压表示数约为电源电压．由电路图分析开关断开和闭合时电路的连接情况，根据电路特点分析解答．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．11.解：由电路图知，电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，串联电路中总电压等于各部分电路两端电压之和，所以电压表V1的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．12.解：初中物理试卷第8页，共12页.因为小彩灯的额定电压2.5V远远小于家庭电路的电压220V，而串联电路起分压作用，所以小彩灯应该串联起来；又因为每个小彩灯分得的电压相等，所以需要串联的小彩灯个数：n==个．故答案为：88；串．已知家庭电路的电压值和一个小灯泡的额定电压，根据串联电路电压特点分析解答．会设计串并联电路，知道串电路起分压作用，并会根据家庭电路的电压和小彩灯的额定电压求出小彩灯串联的个数．13.解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，结论具有偶然性；（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是在电学实验中，连接电路时开关都必须是断开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．（5）由图象可知当U1=0V时U2=6V，由电路图可知：当U1=0V时，R1没有连入电路，只有R2连入电路，电压表测量R2的电压，也是测量电源电压，所以电源电压U=U2=6V．故答案为：（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少；（5）6．（1）在串联电路中，一个开关可以控制所有用电器，开关位置改变，控制作用不变；（2）电压表接入电路中，正负接线柱要连接正确；（3）将AB间电压与BC间电压相加，即可判断出是否与AC间电压相等；（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数.据，从而可以对数据进行归纳分析，以此获得结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不合理的，只有串联两个电阻的阻值相等时，才会得出这个结论，因此只是个特殊情况，不是普遍规律；应该像小芳那样，采用不同阻值的电阻进行实验，这样得出的结论才具有普遍性．（3）电压表选用的是0～3V量程，分度值为0.1V，指针指在1V后面第2个小格上，因此读数为1.2V．（4）由图可见，电压表与定值电阻R0并联，灯泡不亮，电压表有读数，说明灯泡L短路或R0断路；为进一步确定故障，应将电压表接在滑动变阻器R两端并观察电压表有无示数，如电压表有示数说明是灯泡L短路，如电压表无示数说明是电阻R0断路．故答案为：（1）右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；（2）小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；（3）1.2；（4）灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联电路各用电器电压相等的错误结论．（3）电压表读数时，要看清量程和对应的分度值，根据指针的位置读数．（4）电压表有示数，说明电压表和电源连接的部分电路无断路；为进一步判断故障，可以将电压表并联在滑动变阻两端，根据电压表示数情况判断故障原因．研究并联电路电流的规律中，如果小灯泡的规格相同，会得出“并联电路，各支路电流相等”的错误结论；研究串联电路电压的规律中，如果小灯泡的规格相同，会得出“串联电路，各用电器两端电压相等”的错误结论．因此在实验中尽量选用不同规格的小灯泡，这样得出的结论才具有普遍性，才有说服力．16.解：（1）分析表一数据可知，U1=U2=U3，因此表1所示的实验记录是并联电路电压的特点，而图乙为并联电路，故与图乙相符；分析表二数据可知，U3=U1+U2，因此表2所示的实验记录是串联电路电压的特点，而图甲为串联电路，故与图甲相符；（2）因为U1=U2=U3，所以根据表一可以得出：并联电路各支路两端电压相等；（3）因为U3=U1+U2，所以根据表二可以得出：串联电路总电压等于各总部分电压之和．故答案为：（1）乙；甲；（2）并联电路各支路两端电压相等；（3）串联电路总电压等于各总部分电压之和．根据串并联电路电压的特点进行分析；分析表中数据，根据三组电压值的关系即可得出正确结论．本题是一道实验题，做此题时要围绕串并联电路的电压规律去分析解答．17.解：当开关闭合时，两只灯泡串联，电压表测的是灯L2两端的电压，所以L2两端电压为2V；由于两灯串联，则灯L l两端的电压U1=U-U2=5V-3V=2V．初中物理试卷第10页，共12页.故答案为：串；2；3．从电路图中可以看出，当开关闭合时，两只灯泡串联，电压表测量灯泡L2两端的电压；知道在串联电路中，总电压等于各用电器电路电压之和．本题考查电压的计算和电压表的使用，关键是明白开关断开与闭合时电路的连接情况，还要知道串联电路电压的规律．18.由电路图可知，灯泡L1和L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压．本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．19.解：（1）两灯泡串联，电压表并联在L2两端，实物图链接如下图：根据实物图画出电路图，如下：（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是电流表的量程选择偏大；（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是电压表的正负极接线柱接反；（4）由表中的实验数据可知：第一次实验：U1+U2=4V+8V=12V=U，第二次实验：U1+U2=6V+6V=12V=U，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．故答案为：（1）实物图和电路图如上图：（2）电流表的量程选择偏大；（3）电压表的正负极接线柱接反；（4）串联电路中，总电压等于各部分电路两端的电压之和．（1）已知两端灯泡串联，电压表测量测L2两端的电压，并联在L2两端，按要求连接实物即可；根据实物图画出电路图；（2）电压表偏转幅度较小，可能是电压表的量程较大；（3）电压表指针反偏，说明正负接线柱接反了；（4）通过实验数据分析实验结论．会正确连接实物，会根据实物图连接电路图，会正确使用电压表和电流表．通过实验数据分析实验结论时能否根据数据关系找到共同特点（如本题的电压之和相等）是解题的关键所在．.。

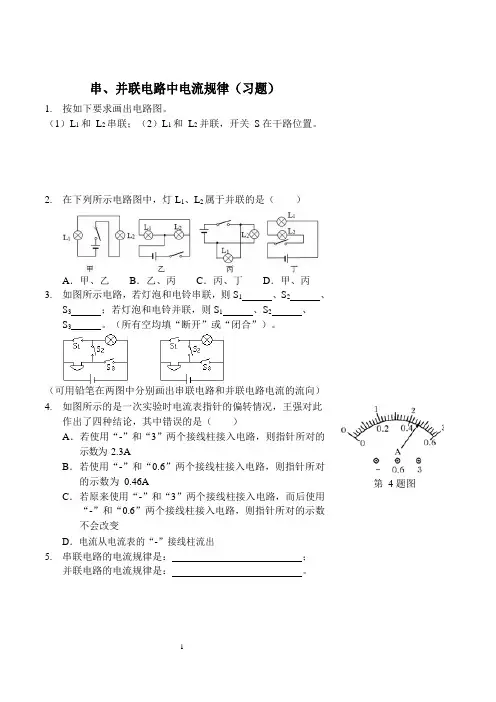

串、并联电路中电流规律（习题）1.按如下要求画出电路图。

（1）L1 和L2 串联；（2）L1 和L2 并联，开关S 在干路位置。

2.在下列所示电路图中，灯L1、L2 属于并联的是（）A．甲、乙B．乙、丙C．丙、丁D．甲、丙3.如图所示电路，若灯泡和电铃串联，则S1、S2、S3；若灯泡和电铃并联，则S1、S2、S3。

（所有空均填“断开”或“闭合”）。

（可用铅笔在两图中分别画出串联电路和并联电路电流的流向）4.如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（）A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2.3AB．若使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46AC．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变D．电流从电流表的“-”接线柱流出5.串联电路的电流规律是：；并联电路的电流规律是：。

第 4 题图6.在某电路中，通过两只灯泡电流相等，由此可知，两灯泡的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断7.如图所示，通过灯L1 的电流为0.3A，通过灯L2 的电流为0.2A，通过灯L3 的电流为0.1A，现在用I1、I2、I3 分别表示A1、A2、A3 的读数，则下列说法中正确的是（）A．I1=0.3AB．I2=0.2AC．I3=0.6AD．I1=0.6A8.如图所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C 点的电流，分别为I A=0.3A，I B=0.2A，I C=0.5A ，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1 和L2 的位置，再测出一组电流值9.连接并联电路实物图的方法是：。

串并联电路中电流的规律电流及其测量（1）电流：表示电流强弱的物理量，常用符号I 表示。

（2）单位：安培，简称安，符号是A ；常用单位：毫安（mA ）、微安（μA ）； 换算关系：1A=1000mA ，1mA=1000μA 。

（3）公式：tI Q（4）电流表的使用：①使用前需调零； ②要与所测用电器串联；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“导线”，不能直接接在电源两端； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电流规律：串联电路中，电流处处相等，即I =I 1=I 2=…=I n ；（2）并联电路电流规律：并联电路中，干路电流等于各支路电流之和，即I =I 1+I 2+…+I n 。

1．如图所示，能正确地测出小灯泡L 2电流的电路是( )A ．B ．C ．D ．2．如图的电路中，闭合开关，电流表A 1测量的是( )A ．通过灯L l 的电流B ．通过灯L 2的电流C ．通过灯L 1和灯L 2的电流之和D ．无法确定3．如图所示，在练习使用电流表的实验中，某同学发现电流表(0~0.6A)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )A ．7AB ．5.4AC ．0.24AD ．0.28A4．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。

5．在2min 内通过导体横截面的电量为24C ，那么导体中的电流是 A 。

6．如图所示，一根粗细不均匀的导体，AB 段横截面积是BC 段的3倍，将AC 端接入电路，通过两段的电流分别为I 1、I 2，则二者的关系为( )A．=I I312B．=I I3112C．=I I12D．无法确定7．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是()A．0.9A0.4A B．0.5A0.4A C．1.3A0.4A D．0.9A1.3A 8．如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：（1）实验中，小明应该选择两个小灯泡规格是（选填“相同”或“不相同”)的。

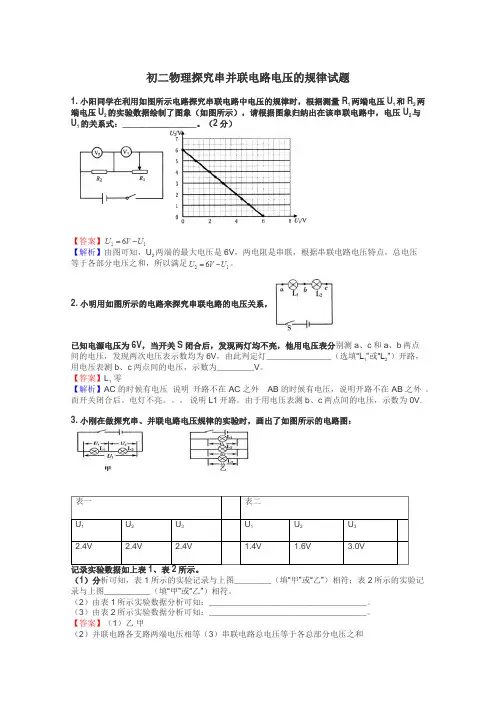

初二物理探究串并联电路电压的规律试题1.小阳同学在利用如图所示电路探究串联电路中电压的规律时，根据测量R1两端电压U1和R2两端电压U2的实验数据绘制了图象（如图所示），请根据图象归纳出在该串联电路中，电压U2与U1的关系式：________________。

（2分）【答案】【解析】由图可知，U2两端的最大电压是6V，两电阻是串联，根据串联电路电压特点，总电压等于各部分电压之和，所以满足。

2.小明用如图所示的电路来探究串联电路的电压关系，已知电源电压为6V，当开关S闭合后，发现两灯均不亮，他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯______________（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为________V。

【答案】L1零【解析】AC的时候有电压说明开路不在AC之外AB的时候有电压，说明开路不在AB之外。

而开关闭合后。

电灯不亮。

说明L1开路。

由于用电压表测b、c两点间的电压，示数为0V. 3.小刚在做探究串、并联电路电压规律的实验时，画出了如图所示的电路图：（1）分析可知，表1所示的实验记录与上图________（填“甲”或“乙”）相符；表2所示的实验记录与上图__________（填“甲”或“乙”）相符。

（2）由表1所示实验数据分析可知：__________________________________。

（3）由表2所示实验数据分析可知：__________________________________。

【答案】（1）乙甲（2）并联电路各支路两端电压相等（3）串联电路总电压等于各总部分电压之和【解析】并联电路各支路两端电压相等，表一表示的是并联电路的特点，所以是乙图，串联电路总电压等于各总部分电压之和，表二表示的是串联电路的特点，所以是甲图。

4.在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中。

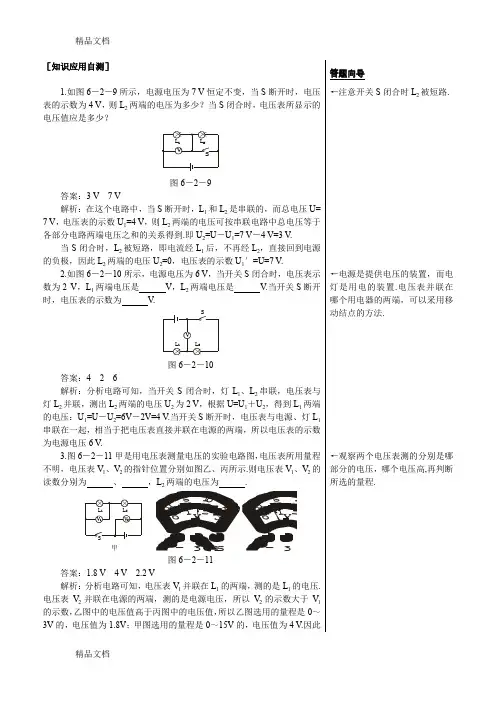

答题向导1.7 V，当S←注意开关S闭合时L2被短路.2.数为2 V灯L2的电压：←电源是提供电压的装置，而电灯是用电的装置.电压表并联在哪个用电器的两端，可以采用移动结点的方法.3.图6电压表V2的示数，3V的，←观察两个电压表测的分别是哪部分的电压，哪个电压高,再判断所选的量程.电源电压U=4 V，L1的电压U1=1.8 V，L2的电压U2=U－U1=4V－1.8 V= 2.2 V.4.三个相同的灯泡串联在电路中（如图6－2－12所示），S闭合时，V1的示数为24 V，V2的示数也为24 V，那么电源电压为（）A.24 VB.48 VC.12 VD.36 V图6－2－12答案：D解析：三个灯泡相同，分得的电压是相同的，V1的示数为24 V，则判断出每个灯泡上面的电压为12 V，三个灯泡的总电压为36 V. 所以选项D是正确的. ←先观察电压表测的是哪部分的电压,然后应用串联电路电压间的关系解决.5.把两个相同的灯泡串联接到由3节干电池串联成的电池组中.现要用学校实验室的电压表分别测量单个灯泡两端的电压和两个灯泡串联起来的总电压，电压表的量程应分别使用（）A.3 V，3 VB.15 V，3 VC.15 V，15 VD.3 V，15 V答案：D解析：三节干电池串联总电压为4.5 V，两个相同的灯泡串联，每个灯泡分担的电压为2.25 V，所以测量单个灯泡两端的电压时，电压表的量程选择3 V的即可，而两个灯泡两端的总电压为电源电压4.5 V，故测量两个灯泡串联起来的总电压时，电压表的量程应使用15 V的. ←记住每节干电池的电压和干电池串联后的总电压与每节干电池电压间的关系,以及串联电路电压间的关系.6.将电灯L1、L2串联，用电压表测出电灯L1两端的电压是8 V，电灯L1、L2串联的总电压是12 V，那么电灯L2两端的电压和两灯中电流的关系是（）A.12 V，I1＞I2B.8 V，I1＜I2C.4 V，I1=I2D.16 V，I1=I2答案：C解析：根据串联电路电流间的关系：电流处处相等，可以排除A、B 选项，再根据串联电路电压间的关系得到U2=U－U1=12 V－8 V=4 V，所以选项C是正确的. ←综合考虑串联电路电压、电流间的关系.7.如图6－2－13所示，开关S 接1时，电压表的示数为4 V ；开关S 接2时，电压表的示数为2 V.则灯L 1两端的电压是 V ；L 2两端的电压是 V ；电源电压为 V .图6－2－13答案：4 2 6解析：开关S 接1时，电压表并联在L 1的两端，示数为4 V ，则灯L 1两端的电压是4 V ，开关S 接2时，电压表并联在L 2的两端，示数为2 V ，则灯L 2两端的电压是2 V .灯L 1与L 2串联，根据串联电路电压间的关系，得到电源电压为U =U 1＋U 2=4 V ＋2 V=6 V .←通过开关改变了电压表所测量的部分，电路中用电器的连接方式没有变注意：实际操作中并不是这么简单，如果这样操作,电压表的指针偏转方向会出现什么问题？为什么？8.在图6－2－14中 （1）将电灯L 1、L 2串联起来，用电压表测L 1两端的电压，在图上画出连接方法.（2）若用电压表测出电灯L1两端的电压是2 V ，电源电压是6 V ，那么电灯L 2两端的电压是多大？L L 2-+图6－2－14答案：（1）见图6－2－17所示 （2）4 V解析：（1）略（2）根据串联电路电压间的关系，得到：U 2=U －U 1=6 V －2 V=4 V. ←连接电路时，先连其他电路，最后连接电压表. 9.某同学在探究串联电路电压间关系时设计了如图6－2－15所示的电路图，并通过改变电源电压取得了三组实验数据，其中第二次和第三次实验时电压表V 1、V 2的示数分别如图6－2－16所示.←注意三个电压表分别并联在哪部分电路的两端，测的就是哪部分的电压.图6－2－1515315 6－2－（2）分析表中的实验数据，得到的实验结论是：串联电路中.答案：（1）1.5 V 4 V（2）两端的总电压等于各部分电路两端的电压之和解析：（1）甲图选择了3 V的量程，指针指在1个大格、5个小格处，电压为1.5 V；乙图选择了15 V的量程，指针指在8个小格处，电压为4 V.（3）三组数据间的关系是：3 V=1 V＋2 V，4.5 V=1.5 V＋3 V，6 V= 2 V＋4 V，分析得到：V3的示数等于V1的示数加V2的示数，即L1、L2两端的总电压等于L1与L2两端的电压之和. ←注意电压表所选的量程，测量数据记录时要包括数字和单位.。

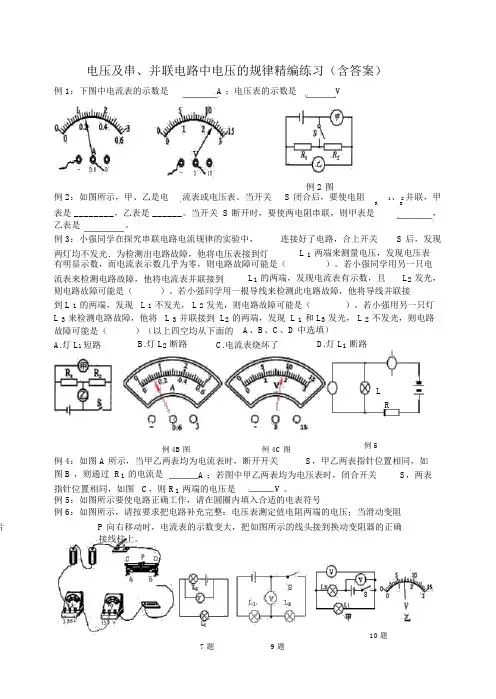

电压及串、并联电路中电压的规律精编练习（含答案）例 1：下图中电流表的示数是 A ；电压表的示数是V例 2 图例 2：如图所示，甲、乙是电流表或电压表。

当开关S 闭合后，要使电阻1、 2 并联，甲R R 表是 ________，乙表是 ______。

当开关 S 断开时，要使两电阻串联，则甲表是，乙表是。

例 3：小强同学在探究串联电路电流规律的实验中，连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）。

若小强同学用另一只电流表来检测电路故障，他将电流表并联接到L1的两端，发现电流表有示数，且L2发光，则电路故障可能是（）。

若小强同学用一根导线来检测此电路故障，他将导线并联接到 L 1的两端，发现L 1不发光， L 2发光，则电路故障可能是（）。

若小强用另一只灯L 3来检测电路故障，他将 L 3并联接到 L2的两端，发现 L 1和 L3发光， L 2不发光，则电路故障可能是（）（以上四空均从下面的A、B、C、D 中选填）A.灯 L1短路B.灯 L2断路C.电流表烧坏了D.灯 L1断路LR例4B图例 4C图例 5例 4：如图 A 所示，当甲乙两表均为电流表时，断开开关S，甲乙两表指针位置相同，如图 B ，则通过 R1的电流是 A ；若图中甲乙两表均为电压表时，闭合开关S，两表指针位置相同，如图 C，则 R1两端的电压是V 。

例 5：如图所示要使电路正确工作，请在圆圈内填入合适的电表符号例 6：如图所示，请按要求把电路补充完整：电压表测定值电阻两端的电压；当滑动变阻片P 向右移动时，电流表的示数变大，把如图所示的线头接到换动变阻器的正确接线柱上。

7 题10 题9 题7、如右图所示，已知电源是由三节干电池串联而成，如果L 1两端的电压是2V ，则电压表的示数是 ______V ， L2两端的电压是 ______V 。

串、并联电路中电压的规律一、单选题(共10道，每道10分)1.下列说法正确的是( )A.有电源就一定有电流B.正电荷移动就会形成电流C.电路两端有电压，电路就一定有电流D.电路中有电流，则电路两端一定有电压答案：D解题思路：要想形成电流需要满足两个条件：1.电路中有电源；2.电路处于通路状态。

所以看出A选项和C选项是错误的，D选项是正确的。

B：电荷必须发生定向移动才可以形成电流。

故B选项错误。

试题难度：三颗星知识点：电压2.下列叙述中，与实际情况相符的是( )A.我国家庭电路的电压为380VB.人体的安全电压为48VC.一节干电池的电压为1.5VD.一节手机电池的电压为3V答案：C解题思路：A：我国家庭电路的电压为220V。

故A错误；B：人体的安全电压不高于36V。

故B错误；C：一节干电池的电压为1.5V，符合实际情况。

故C正确。

D：一节手机电池的电压为3.7V。

故D错误。

试题难度：三颗星知识点：电压3.如图所示，电路连接错误的是( ) A. B.C. D.答案：C解题思路：用电压表测量灯泡两端电压时，电压表的接法需要满足：1.和用电器并联；2.电流从“﹢”接线柱流入，从“-”接线柱流出。

可以看出来A、B、D三个选项都是对的，C选项中的接线柱接反了。

故接法错误的是C。

试题难度：三颗星知识点：电压表的使用4.如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是( )A. B.C. D.答案：D解题思路：用电压表测量用电器两端电压时，需要选择合适的量程，并直接和这个用电器并联即可，这一道题主要考察的就是并联的接法。

A：L1和L2串联，电压表测量的是L2两端的电压；故A错误。

B：L1和L2串联，电压表测量的是L2两端的电压；故B错误。

C：L1和L2串联，电压表测量的是电源两端的电压；故C错误。

D：L1和L2串联，电压表测量的是L1两端的电压；故D正确。

试题难度：三颗星知识点：电压表的使用5.如图所示，电路中开关S闭合时电压表测量的是()A.电源电压B.L1两端的电压C.L2两端的电压D.L1两端的电压和电源电压之和答案：C解题思路：电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与灯泡L2并联；故电压表是测L2两端的电压。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

初二物理串联和并联试题答案及解析1.小雷按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V。

【答案】8 2【解析】由图可知，电路是由两个电灯串联而成，V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为10V-2V=8V。

【考点】串联电路的电压规律和电压表的使用2.有两个定值电阻R1和R2，若把它们并联起来接在电源两端时，通过电阻R1的电流I1与通过R2的电流I2之比为I1∶I2=4∶5；若将它们串联起来接在同一电源两端时，判断正确的是（）A．电阻R1两端的电压与电阻R2两端的电压之比为4∶5B．通过电阻R1与通过电阻R2的电流之比为4∶5C．通过电阻R1与通过电阻R2的电流之比为1∶1D．通过电阻R1与通过电阻R2的电流之比为5∶4【答案】C【解析】：（1）并联电路中电流与电阻成反比，所以电阻R1与R2并联后接在电源两端时，通过它们的电流之比为4：5，则它们的电阻之比为5：4；（2）若把它们串联起来接在电源两端，则通过它们的电流相等，所以电流之比为1：1；电压之比是5:4【考点】欧姆定律点评：在并联电路中，各支路电压相同，所以根据欧姆定律公式可知，电流与电阻成反比；串联电路中的电流处处相等．3.两个电阻R1、R2并联的总电阻为，有同学据此认为三个电阻R1、R2、R3并联后的总电阻，但是这个想法是错误的，请运用所学的电学知识加以证明。

【答案】如下【解析】证明：由：得由此可知，这个想法是错误的。

【考点】电阻的并联点评：本题考查了学生对并联电阻特点的掌握和运用，能对分式通分得出总电阻大小是本题的关键．4.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是V，V2用的量程是V，小灯泡L1上的电压是．【答案】0～15，0～3，3.5V【解析】此电路为串联电路．L1与L2两端的电压之和等于V1的示数，V2的示数为L2两端的电压．V1的示数大于V2的示数．若V2选择0～15V的量程，则V1的示数总比V2小，不符合题意．所以V2应选择0～3V的量程，V1选择0～15V的量程．L1两端的电压应为V1示数与V2示数之差．解答：解：V1的示数应大于V2的示数，观察图中两电压表的示数，可知V1应选择0～15V的量程，读数为6V，V2应选择0～3V的量程，读数为2.5V．L1两端的电压为两电压表示数之差，既：6V﹣2.5V=3.5V．答：0～15，0～3，3.5V【考点】串联电路的电压规律；电压表的使用．点评：此题考查了串联电路中分压的关系，电压表量程的选取以及电压表的读数．5.在如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？【答案】（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【解析】电路中，两个电阻并联，电流表测量定值电阻R1的电流．在分析电路的基础上，利用并联电路的特点，以及欧姆定律即可求得此题答案．解：（1）已知定值电阻R1=10Ω，通过它的电流I1=0.3A．由得U1=I1R1=0.3A×10Ω=3V（2）∵R1、R2并联∴U2=U1=3V，由题意知R2=20ΩI2===0.15A答：（1）电阻R1两端的电压是3V；（2）通过R2的电流是0.15A．【考点】欧姆定律的应用；电阻的并联．点评：此题是一个关于欧姆定律与并联电路特点相结合的一个较简单的题目，将两者联系起来是此题考查的目的．6.如图所示电路中，当开关S闭合时，下列说法正确的是：A．三只电流表A1、A2、A3示数相同B．电流表A1、A3示数相同C．电流表A2、A3示数相同，A1示数大于A2、A3的示数D．电流表A1的示数等于A2和A3示数之和【答案】C【解析】两个灯泡是并联的。

串、并联电路中的电流和电压关系1．如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值2．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C3．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC．下列说法正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC 4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a=I d B．I a＜I b C．I b＞I c D．I c=I d5．如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2B．I1=I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光6．连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故 B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置7．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I38．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小9．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V10．小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电压是（）A．0.3V B．1.5V C．3V D．4V11．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I B C．I A=I B D．无法确定12．标有“6V 6W”“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则（）A．通过灯L1、L2的电流之比为1：2B．灯L1、L2两端的电压之比为2：1C．电源电压为9V时，只有L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光13．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些．对这一现象分析错误的是（）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大14．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A．通过L1的电流大于通过L2的电流B．L1两端电压大于L2两端电压C．L1的电阻小于L2的电阻D．L1的电功率等于L2的电功率15．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3 16．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小17．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．电路中，通过灯L1的电流比通过灯L2的电流大18．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（）A．4mA B．6mA C．10mA D．14mA19．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＜I2，A管中的液面较低C．I1=I2，A管中的液面较高D．I1=I2，A管中的液面较低20．定值电阻R1=10Ω，R2=20Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1：I2=；R1：R2两端的电压之比U1：U2=．21．如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为；加在R1与R2两端的电压之比为．22．两根电热丝R1、R2串联在同一电路中，R1＞R2，则通过R1、R2的电流I1I2，放出的热量Q1Q2．（选填“＞”、“＜”或“=”）23．学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是（选填“串联”或“并联”）电路的特点．24．某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是联的，手电筒电源的电压为．25．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是 的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流 （选填“变大”、“不变”或“变小”）． 26．如图所示电路中，R 1和R 2的连接方式是 联，通过R 1和R 2的电流 ．若电源电压为3V ，R 1和R 2的阻值相等，则R 1两端的电压是 V ．27．探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律， 【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示． 【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该 ；检（2）玲玲同学根据电路图正确连接好实验电路，开始实验，正确的读出电流分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和． 【评估】（1）宝宝同学得出错误的实验结论，主要原因是 ；（2）玲玲同学的实验记录表格中，实验次数 读数错误，原因是 ． （3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： ．28．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a 、b 、c 三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验． （1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 的．（2）晓丹得出错误的实验结论，主要原因是 ．（3）请你对接下来的实验提出改进措施（一条即可） ．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是 ．29．甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是．A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：．（写出一条）30．小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．（1）画出你设计的电路图．（2）扼要写出你的操作步骤．参考答案与试题解析1．（2013•贺州）如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为I a=0.2A、I b=0.2A、I c=0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值【解答】解：实验测出了一组实验数据，一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论，故C正确，ABD错误．故选C．2．（2015•娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C 【解答】解：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有I A=I B+I C；两个灯的阻值不相等，因此I B≠I C．故选B．3．（2013•南宁）如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出AB、BC、AC 两点间的电压U AB、U BC、U AC．下列说法正确的是（）A．I A＞I B＞I C B．I A＜I B＜I C C．U AB=U BC=U AC D．U AC=U AB+U BC 【解答】解：因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC故选D．4．（2014•怀化）如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．I a=I d B．I a＜I b C．I b＞I c D．I c=I d【解答】解：由图可知：a、d在并联电路的干路上，b、c分别在两支路上，由并联电路中电流的特点知，干路中的电流等于各支路电流之和；所以，A选项的关系正确，B、D选项中的关系错误．虽两灯并联，两灯两端的电压相等，但由于灯泡的阻值不知，所以不能判断通过灯泡的电流大小；故C选项错误．故选：A．5．（2015•桂林）如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是（）A．I1≠I2B．I1=I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光【解答】解：（1）由串联电路的特点知：I1=I2=I．故A错误，B正确．（2）因为在电路中两个规格完全相同的小灯泡L1、L2，由I=可得，U1=U2，故C错误，（3）串联电路中电流的路径只有一条，若L1灯丝烧断，灯L2将不能正常发光，故D错误．故选B．6．（2015•湖州）连接如图所示电路，研究串联电路中电流的特点．实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．电流表的缘故 B．灯泡L1和L2的电阻不同C．导线有电阻D．灯泡L1和L2在电路中的位置【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整．故选：A．7．（2015•益阳）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【解答】解：已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1＞I2＞I3，所以此部分电路中允许通过的最大电流是I3．故选C．8．（2014•龙岩）将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小【解答】解：因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，与两灯泡的亮暗没有关系，故C正确，ABD不正确．故选C．9．（2015•郴州）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【解答】解：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．10．（2015•恩施州）小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电压是（）A．0.3V B．1.5V C．3V D．4V【解答】解：一节干电池电压是1.5V，两节干电池串联的总电压是1.5V×2=3V．故选C．11．（2014•广安）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I B C．I A=I B D．无法确定【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，串联时电流相同，即I A=I B．故选：C．12．（2013•凉山州）标有“6V 6W”“6V 3W”的灯泡L1、L2，串联接在某电源上，设灯丝的电阻不变，则（）A．通过灯L1、L2的电流之比为1：2B．灯L1、L2两端的电压之比为2：1C．电源电压为9V时，只有L2能正常发光D．电源电压为9V时，灯L1、L2都恰能正常发光【解答】解：由R=可得，R1===6Ω，R2===12Ω，∵串联电路电流处处相等，故通过灯L1、L2的电流之比为1：1；电压之比为1：2；故AB错误当电源电压为9V时，电路中电流I===A=0.5A，则L1的实际电压U 1实际=0.5A×6Ω=3V，U2实际=9V﹣3V=6V，因此只有L2能正常发光，故C正确，D错误．故选：C．13．（2013•郴州）如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L1比灯泡L2亮一些．对这一现象分析错误的是（）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大【解答】解：两灯泡串联，所以电流相等，D错误；灯泡L1比灯泡L2亮一些，所以灯泡L1的功率大于灯泡L2的功率，所以A正确；根据P=I2R，灯泡L1的功率大，电流相等，所以灯泡L1的电阻较大，所以C 正确；根据U=IR，电流相等，L1的电阻大，所以两端的电压较大，所以B正确．故选D．14．（2015•抚顺）如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A．通过L1的电流大于通过L2的电流B．L1两端电压大于L2两端电压C．L1的电阻小于L2的电阻D．L1的电功率等于L2的电功率【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD错误；B正确．故选B．15．（2015•黔西南州）如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则（）A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3【解答】解：当只闭合S时，R2单独接入电路，I2=0.2A，由I=得：U=IR，当再闭合S1时，两电阻并联，则U2=U，I=0.5A，I1=I﹣I2=0.5A﹣0.2A=0.3A，==，===．故选项ABC错误，D正确．故选D．16．（2015•陕西）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．17．（2013•咸宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．电路中，通过灯L1的电流比通过灯L2的电流大【解答】解：A、由于两灯串联在电路中，所以通过小灯泡的电流相同；开关闭合后，灯泡L1较暗，灯泡L2较亮，说明前者的实际功率较小，由P=I2R知，电流相同时，功率越小，阻值越小，因此灯L1的阻值要小于灯L2的阻值；故A错误；B、由A知：R1＜R2，那么在额定电压相同时，由P=可得出阻值越大，其额定功率越小，即灯L1的额定功率要大于灯L2的额定功率，故B错误．C、通过两灯的电流相同，而L1的阻值要小于L2的阻值，由U=IR可知，灯L1两端的实际电压要小一些，故C正确；D、串联电路电流处处相等，故D错误．故选C．18．（2014•株洲）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（）A．4mA B．6mA C．10mA D．14mA【解答】解：由图可知R1、R2、R3的连接方式有以下几种可能：①R1和R2并联后，再和R3串联，此时流过R3的电流为I=4mA+10mA=14mA；②R1和R3并联后，再和R2串联，此时流过R3的电流为I=10mA﹣4mA=6mA；③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的．故流过R3的电流可能是6mA或14mA．故选：BD．19．（2014•南宁）如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＜I2，A管中的液面较低C．I1=I2，A管中的液面较高D．I1=I2，A管中的液面较低【解答】解：因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等，故AB不正确；由Q=I2Rt可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，右侧容器内气体的压强与大气压的差值较大，B测玻璃管液面较高，故C不正确，D正确．故选D．20．（2015•绥化）定值电阻R1=10Ω，R2=20Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1：I2=1：1；R1：R2两端的电压之比U1：U2=1：2．【解答】解：两电阻串联，因串联电路中各处的电流相等，所以，通过它们的电流之比I1：I2=1：1；由I=可得，两电阻两端的电压之比：====．故答案为：1：1；1：2．21．（2015•丹东）如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为1：1；加在R1与R2两端的电压之比为2：3．【解答】解：两电阻串联，因串联电路中各处的电流相等，所以，通过它们的电流之比I1：I2=1：1；由I=可得，两电阻两端的电压之比：====．故答案为：1：1；2：3．22．（2014•福建）两根电热丝R1、R2串联在同一电路中，R1＞R2，则通过R1、R2的电流I1=I2，放出的热量Q1＞Q2．（选填“＞”、“＜”或“=”）【解答】解：串联电路各处的电流相等，通过R1的电流I1和通过R2的电流I2相等，即I1=I2．已知R1、R2串联在同一电路中，R1＞R2，t相同，由Q=I2Rt可得，放出的热量Q1＞Q2．故答案为：=；＞．23．（2015•邵阳）学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是并联（选填“串联”或“并联”）电路的特点．【解答】解：电流走向多条路，说明电流有多条路径；各自为政不相顾，说明各用电器互不影响；支路要由干路管，说明干路开关控制整个电路，与并联电路的特点相符合．故答案为：并联．24．（2015•揭阳）某手电筒是由电池、开关和三颗相同的LED灯连接而成．工作时每颗灯珠都正常发光且电压都为U，如果从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠不发光，则手电筒中三颗灯珠是串联的，手电筒电源的电压为3U．【解答】解：当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知：因此电源电压为3U．故答案为：串；3U．25．（2014•娄底）“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是并联的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流变大（选填“变大”、“不变”或“变小”）．【解答】解：根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接．因信号灯是并联，红灯快结束时黄灯同时亮了，相当于又增加了一条支路，故干路电流会变大．故答案为：并联；变大．26．（2013•徐州）如图所示电路中，R1和R2的连接方式是串联，通过R1和R2的电流相等．若电源电压为3V，R1和R2的阻值相等，则R1两端的电压是 1.5V．【解答】解：由电路图可知，R1和R2的首尾顺次连接，它们是串联的，通过它们的电流与相等；R1和R2的阻值相等，则它们两端电压相等，电源电压是3V，则R1两端的电压是1.5V；故答案为：串；相等；1.5．27．（2014•江西）探究并联电路电路电流规律：宝宝和玲玲同学想探究并联电路电流规律，【猜想与假设】（1）宝宝同学猜想：并联电路中各支路电流相等；（2）玲玲同学猜想：并联电路干路中的电流等于各支路电流之和．【设计实验与制定计划】宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干．实验电路图如图所示． 【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该 断开 ；分析记录的实验数据，宝宝同学得出：并联电路中各支路电流相等；玲玲同学得出：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流值和． 【评估】（1）宝宝同学得出错误的实验结论，主要原因是 选用了两只规格相同的灯泡 ；（2）玲玲同学的实验记录表格中，实验次数 3 读数错误，原因是 读错了量程 ．（3）为了使实验结论更具科学性，请你提出合理化建议（1条即可）： 应该选用不同规格的灯泡再进行多次实验得出结论 ．【解答】解：【进行实验与收集证据】（1）宝宝同学根据电路图连接好实验电路，连接过程中，开关应该断开；检查电路无误后，闭合开关，开始实验； 【评估】（1）实验得到的数据具有特殊性，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的小灯泡规格是相同的，因此得出的实验结论不具有普遍性和科学性；（2）分析玲玲同学的实验记录表格中数据可以看出，第三次的数据明显差别很大，所以这一次是错误的，干路电流表示数比支路电流表示数小，原因只有一种就是读数时看错量程了；（3）为了使实验结论更具科学性，普遍性，应该换用不同规格的灯泡再进行多次测量得出实验结论． 故答案为：【进行实验与收集证据】 （1）断开；【评估】（1）选用了两只规格相同的灯泡； （2）3；读错了量程；（3）应该选用不同规格的灯泡再进行多次实验得出结论． 28．（2015•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a 、b 、c 三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是 断开 的．晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是选用相同规格的灯泡进行实验．（3）请你对接下来的实验提出改进措施（一条即可）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验．（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小．【解答】解：（1）为保护电路安全，在连接电路过程中，开关应该是断开．（2）两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同，从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验．（4）灯丝的电阻随着温度的升高而增大，刚闭合开关时，灯丝的温度较低，电阻较小，电流较大，电流表指针偏角较大；当灯泡发光后灯丝温度升高，电阻增大，电路电流减小，电流表示数减小，最后达到稳定．故答案为：（1）断开；（2）选用相同规格的灯泡进行实验；（3）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验；（4）灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小．29．（2015•衢州）甲为探究并联电路电流规律的实验电路图．（1）若要测量干路电流，则电流表应串联在甲图中的C处（选填“A”、“B”或“C”）（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是电流A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．（写出一条）【解答】解：（1）电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C三点中C点在干路上，AB两点都在支路上，因此将C点断开接入电流表．（2）由图乙所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的．（3）由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只有一组实验数据，只进行了一次实验，实验次数太少，得出的结论不具有普遍性；故答案为：（1）C；（2）电流表正负接线柱接反；（3）选两个规格相同的小灯泡太特殊；只测量了一次就得出结论不具有普遍性．。

探究串、并联电路中的电流关系和电压关系1在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V 的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A . 1.5VB . 3.8VC . 2.3VD . 6.1V2•如图是小明厨房安装的抽油烟机和照明灯的连接电路图•下列说法正确的是（）I-- ------------------ 1抽漏机1照明灯$lx——U=220V ------ *4A •抽油烟机和照明灯只能同时工作B •抽油烟机和照明灯工作时，它们两端的电压一定相等C.抽油烟机和照明灯工作时，通过它们的电流一定相等D .抽油烟机和照明灯工作时，它们的功率一定相等3•如图所示的电路中，闭合开关，电压表V i的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5V B . 5.5V C . 3V D . 2V4.小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）---- $ 220VA.换气扇和照明灯不能同时工作B.换气扇和照明灯只能同时工作C .换气扇和照明灯工作时，通过它们的电流一定相等D.换气扇和照明灯工作时，它们两端的电压一定相等5.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V i和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A.在串联电路中，电流处处相等B.在串联电路中，总电压等于各部分电路两端电压之和C .在串联电路中，总电阻等于各部分电路电阻之和D.电压一定时，电流与电阻成反比6.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（ b ）所示，则电阻R i和R2两端的电压分别为（）A.8V 2VB. 10V 2VC. 2V 8VD. 2V 10V7•如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L i两端的电压是（）C . A示数大于A1示数D . A2示数大于A1示数10 .如图，灯泡L1比L2亮，电压表V2示数为6V,下列说法正确的是（）**----_®—A . V 1示数为6VB . V 1示数大于6VC . V 示数小于6VD . V 示数大于6VR 1=30 Q, R 2=60Q,当开关闭合后,R 1和R 2两端的&如图所示，开关闭合后电阻 R 1两端电压为U i ,电阻电源电压为U ，下列关系正确的是（）R 2两端的电压为U 2,A . U 1 > U 2> UB . U 1< U v U 2C . U 1=U 2+UD . U=U 1+U 29.如图所示电路，L 1的电阻比L 2的大，开关闭合，灯均发光，则（12 .关于串并联电路，下列说法正确的是（ ）A. 串联电路中各用电器两端的电压一定相等B. 串联电路中通过各用电器的电流不一定相等 C .并联电路中总电阻等于各电阻之和D .并联电路中各用电器两端的电压一定相等 13 .如图所示的电路中，闭合开关 S ,已知电源电压为 6V , L 1两端的电压为2V ，则下列说法正确的是（）LiB . V 1示数大于V 2示数A .电压表的示数为 2VB .电压表的示数为 4V11 .如图所示的电路中,2: 3 D . 3: 2A . V 示数等于V 1示数C.电压表的示数为6V D .电压表的示数为10V14•如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b 时，电压表示数为4V，下列说法不正确的是（）Li L】A .电源电压为9VB .灯L1两端的电压为4VC.灯L2两端的电压为4V D •灯L i和灯L2的总电压为9V15•如图，闭合开关S,两灯泡均正常发光，则两灯泡一定具有相同的（）A .额定电流B .额定电压C .额定功率D .电阻16•如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b ）所示，则电阻R1和R2两端的电压分别为（）A. 1.5V B . 3V C. 4.5V D . 6V18.如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V.则有关小灯泡L1、L2两端电压的说法中，错误的是（）A . L1两端的电压为2.5VB . L1两端的电压为3.5VC . L2两端的电压为2.5VD . L 1> L2两端的总电压为6V19.如图，灯泡L1比L2亮，电压表V2示数为6V,下列说法正确的是（）---- —「—1.5V C. 1.5V 7.5V D. 1.5V17.如图所示的电路，开关闭合后，电压表的示数是1.5V , 的示数是A . V1示数为6VB . V1示数大于6VC . V示数小于6VD . V示数大于6VA. 6V 1.5VB. 7.5V 6V1 F iI4.5V，则电源电压是（A.等于6VB.大于3VC.等于3VD.小于3V21.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，贝U L1两端的电压为____ V , L2两端的电(a) <b)20.如图电路中R1>R2,电压表V的示数为6V，电压表V1的示数（）甲z.22. ___________________ 如图1电路，开关S闭合时，电压表V和V1的示数如图2甲、乙所示, 则电阻R两端的电压是 ________ V，电路中电流为 A . 26•如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V .23.两电阻R1 : R2=1 : 2,将它们串联在电路中，它们两端的电压之比为 _____相同时间内电流通过电阻产生的热量之比为_ .24.如图甲乙两电路，已知甲图________V1的读数是3V , V2的读数是V ;若乙图V1的读数是4V, V2的读数是5V，贝U V的读数是 ________ V .25 •如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1 两端的电压为 ;灯L1和灯L2中电阻较大的是 .通过灯L1和灯L2的电流是（选填L1”、L2”或一样”）大.甲乙團227.题图所示电路，电压表V2的示数为比为电源电压保持不变，8V，则灯L1两端的电压为闭合开关S,电压表V1的示数为3V ,V,灯L1与L2的电功率之实验次数U AB/V U BC/V U AC/V1 0.8 2.2 3.02 1.0 2.0 3.03 1.2 1.8 3.0（）小希进行多次实验的主要目的是 ____ （填序号）28•小希用如图所示电路来探究串联电路的电压特点.（1）在拆接电路时，开关必须___ .（2）实验中最好选择规格___ （填相同”或不相同”）的小灯泡.（3）用电压表分别测出A与B、B与C、A与C亮点间的电压为U AB、U BC、U AC .经过多次实验，得到的数据记录在图表中.分析实验数据，你可得到串联电路的电压特点是（用公式表示）.29.三位同学针对在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究.(1)小柯设想借用实验室量程为0〜15伏的电压表，直接测量家庭电路上各用电器两端的电压进行比较•仅从量程考虑，因为0〜15伏的电压表 ____ ，所以小柯的设想无法实现.(2)小雪设想利用如图所示电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝•如果用电压表测量两灯的电压，结果应该是灯L i和L2两端的电压 ____ .(3)小妍参照小雪的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大•小妍发现规格完全相同的灯L i和L2亮度不同，得出了如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论•她的依据是：规格相同的电灯亮度不同，是由于电灯两端的_____ ，导致实际功率不同. 小雪和小妍采用不同的方法，都在探究同一问题，小柯感慨方法总比问题多”!30 .如图所示，电源电压为6V .闭合开关S,电压表V i示数为4V，电流表示数为0.4A .求：(1)电压表V2的示数；(2 ) R1、R2的阻值.参考答案与试题解析一、选择题（共20小题）1.（2014 ?揭阳）在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）LiA . 1.5VB . 3.8VC . 2.3VD . 6.1V【解答】解：根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V - 2.3V=1.5V .故选A.【解答】解：（1）由电路图可知，照明灯和抽油烟机并联，它们可以独立工作、互不影响；开关S1控制抽油烟机，开关S2控制照明灯；（2）当只闭合S1时，只有抽油烟机工作，当只闭合S2时，只有照明灯工作, 当S1与S2同时闭合时，换气扇与照明灯同时工作，故A错误；（3）并联电路电压相等，抽油烟机与照明灯并联，它们工作时两端电压一定相等，但它们的电流不一定相等，由P=UI可知，它们的功率不一定相等，故B正确，C、D错误；故选B .3.（2014?自贡）如图所示的电路中，闭合开关，电压表V1的示数是7.5V , 电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）2 . （2014?永州）如图是小明厨房安装的抽油烟机和照明灯的连接电路图•下列说法正确的是（）_O ---------- 玄一照明灯J——U=120X T -----A .抽油烟机和照明灯只能同时工作B .抽油烟机和照明灯工作时，它们两端的电压一定相等C.抽油烟机和照明灯工作时，通过它们的电流一定相等D .抽油烟机和照明灯工作时，它们的功率一定相等A . 4.5V B . 5.5V C . 3V D . 2V【解答】解：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，由于串联电路中总电压等于各分电阻电压之和，则U1+U2=7.5V ------------------ ①U2+U3=9V ----------------------- ②U=U 1+U2+U3=12V ------------------- ③.解得U2=4.5V .故选：A .4.（2014?青海）小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示.下列说法中正确的是（）抽油烟机按气鬲麹明灯---- o Z20V a ---A •换气扇和照明灯不能同时工作B •换气扇和照明灯只能同时工作C.换气扇和照明灯工作时，通过它们的电流一定相等D •换气扇和照明灯工作时，它们两端的电压一定相等【解答】解：AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两电器功率不同，则电流不一定相同；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确. 故选D •D.电压一定时，电流与电阻成反比【解答】解：根据电路图可知，电压表V i测量AC间的电压，电压表V测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V i和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；D、因为当C左右移动时，电压表V i和电压表V2的示数同时发生变化，无法控制电压一定，故不能探究电压一定时，电流与电阻成反比.故选B .6.（2015?龙岩）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）5.（2013?黑龙江）如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）A .在串联电路中，电流处处相等B •在串联电路中，总电压等于各部分电路两端电压之和C.在串联电路中，总电阻等于各部分电路电阻之和A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V【解答】解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V ；（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U仁10V ；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V ；则电阻R 2两端的电压U 2=U V2=2V ，由串联电路特点知，电阻 R i 两端的电压U i =U Vi - U V 2=1OV - 2V=8V .故选A .7 . （20i4?宿迁）如图所示，电源电压 9V 保持不变，当开关 S 闭合时，灯泡 L i 、L 2均正常发光，电压表示数为 3V ，则灯泡L i 两端的电压是（ ）【解答】 解：因为L i 与L 2串联，电压表测 L 2两端的电压，并且串联电路两 端电压等于各部分电压之和，所以灯泡L i 两端的电压：U i =U - U 2=9V - 3V=6V . 故选B .& （20i3?来宾）如图所示，开关闭合后电阻R i 两端电压为U i ，电阻R 2两端的电压为U 2,电源电压为U ，下列关系正确的是（）A . V 示数等于V 1示数B • V 1示数大于V 2示数C . A 示数大于A 1示数D • A 2示数大于A i 示数【解答】解：（1）由左图可知，L i 、L 2并联，电表V i 测L i 两端电压，电表V 2测L 2两端电压，电压表 V 测电源电压，并联电路中各支路电压相等，都等 于电源电压；故 V 示数等于V i 示数，等于V 2示数，故A 正确、B 错误； （2）由右图可知，L i 、L 2串联，在串联电路中，电流处处相等，因此 A 示数等于A i 示数，等于A 2示数，故CD 错误. 故选A .iO . （20i3?广州）如图所示，灯泡 L i 比L 2亮，电压表V 2示数为6V ，下列说 法正确的是（）9VA . U i > U 2> UB . U i < U v U 2C . U i =U 2+UD . U=U i +U 2【解答】解：因为串联电路两端电压等于各部分电压之和，所以 U=U i +U 2 .故选D .9. （20i5?广州）如图所示电路，L i 的电阻比L 2的大，开关闭合，灯均发光, 则（ ）A . V i 示数为6VB . V i 示数大于6VC . V 示数小于6V于6VD . V 示数大【解答】解：根据电路可知，两灯泡并联，电压表V测量电源电压，电压表V1测量L i两端电压，电压表V2测量L2两端电压，而并联电路两端电压相等, 因此电压表V、电压表V i、电压表V2的示数相等，都等于6V .故选A.11. （2013?怀化）如图所示的电路中，R i=30 Q, R2=60Q,当开关闭合后，R i和R2两端的电压之比是（）13.（2014?桂林）如图所示的电路中，闭合开关S,已知电源电压为6V, L1两端的电压为2V，则下列说法正确的是（）Li2: 3 D . 3: 2【解答】解：由电路图可知，开关闭合时，两电阻并联,B .电压表的示数为4VD .电压表的示数为10V电压表测L1两端的电压，已知L1两端的电压为2V ,因并联电路中各支路两端的电压相等，所以，R i和R2两端的电压之比为1: 1. 故选A.12.（2014?铜仁市）关于串并联电路，下列说法正确的是（）A •串联电路中各用电器两端的电压一定相等B •串联电路中通过各用电器的电流不一定相等C.并联电路中总电阻等于各电阻之和D •并联电路中各用电器两端的电压一定相等【解答】解：A、串联电路中电源两端电压等于各部分电路两端的电压之和，串联用电器的规格如果相同，则用电器两端的电压一定相等，若串联用电器的规格不相同，则用电器两端的电压一定不相等，故A错误；B、串联电路中处处电流相等，因此串联电路中通过各用电器的电流一定相等，故B错误；C、并联电路中，总电阻的倒数等于各电阻倒数之和，故C错误；D、并联电路中各用电器两端的电压一定相等，故D正确.故选D.14.（2014?贺州）如图所示的电路图，开关S接到a时，电压表示数为9V , 开关S接到b时，电压表示数为4V，下列说法不正确的是（）A .电源电压为9VB .灯L1两端的电压为4VC.灯L2两端的电压为4V D .灯L1和灯L2的总电压为9V【解答】解：当开关S接到a时，两灯泡串联，电压表测电源的电压，即电源的电压U=9V，故AD正确；当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，故C正确；• • •串联电路的总电压等于各分电阻两端的电压之和，•••灯L1两端的电压U仁U - U2=9V - 4V=5V，故B错误.故选B.A .电压表的示数为2VC.电压表的示数为6V【解答】解：两灯泡串联,则电压表的示数为2V .故选A .15.（2014?厦门）如图所示，闭合开关S,两灯泡均正常发光，则两灯泡一定具有相同的（）【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压,16.（2015?南充）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A. 6V 1.5V B . 7.5V 1.5V C. 1.5V 7.5V D. 1.5V 6V【解答】解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是0〜15V，分度值是0.5V，电压表示数U V2=7.5V ;电压表V1量程是0〜3V，分度值是0.1V，电压表示数U V1=1.5V ;（2）电阻R2 的电压U2=U V1=1.5V，电阻R1 的电压U1=U V2 - U2=7.5V -1.5V=6V ;故选A.即灯L1两端电压：U1=1.5V ；电压表测量灯L2两端电压，即U2=4.5V ,则电源电压U=U 1+U2=1.5V +4.5V=6V .故选D . 18 . （2014?百色）如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V .则有关小灯泡L1、L2两端电压的说法中，错误的是（）7—A . L1两端的电压为2.5VB . L1两端的电压为3.5VC . L2两端的电压为2.5VD . L1、L2两端的总电压为6V【解答】解：由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测灯L2两端的电压，所以L1、L2两端的总电压为6V丄2两端的电压为2.5V ; 因串联电路中总电压等于各分电压之和，所以灯L1两端电压：U1=U - U2=6V -2.5V=3.5V，故A 令错误.额定电压C .额定功率D .电阻【解答】解：根据电路图可知，两灯泡并联连接；因为并联电路两端电压相等,的示数是4.5V，则电源电压是（A. 1.5V B . 3V C . 4.5V D . 6V17.（2015?徐州）如图所示的电路，开关闭合后，电压表的示数是1.5V，因此两灯泡的额定电压相等. 故选B .【解答】解：由电路图可知，两电阻串联，电压表V 1测R 1两端的电压，因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流： 无+庇，电压表V 1的示数：A . V i 示数为6VB . V i 示数大于6VC . V 示数小于6VD . V 示数大 于6V【解答】 解：根据电路可知，两灯泡并联，电压表 V 测量电源电压，电压表 V 1测量L 1两端电压，电压表V 2测量L 2两端电压，而并联电路两端电压相等， 因此电压表 V 、电压表V 1、电压表V 2的示数相等，都等于 6V . 故选A .20 . （ 2014?广州）如图电路中 示数（ ）A .等于6VB .大于3VC .等于3VD .小于3Vu UU 1=|R 1=R 1="'I ：Ri因 R 1 ＞ R 2,RnRn所以， v 1, 1+ v 2,RlR 【则 U1＞「＜ =3V. 故选B .二、填空题（共7小题）21. （2015?常德）小明按图甲的电路进行实验， 当闭合开关用电器正常工作时，电压表V 1和 V 的指针完全一样，如图乙所示，贝UL 1两端的电压为 8 V ,V 测电源的电压，电压表19. （2015?十堰）如图，灯泡 L 1比L 2亮，电压表 V 示数为6V ，下列说法正 确的是（）R 1> R 2,电压表V 的示数为6V ，电压表V 1的L2两端的电压为 2 V .甲【解答】解：由电路图可知，L i 、L 2串联，电压表V i 测量串联电路两端电压， 电压表V 2测量L 2两端电压；由于串联电路两端电压等于各部分电压之和， 所以V i 选的是大量程，V 2的是小量程，即V i 的量程为0〜15V ，分度值为0.5V , 示数为10V ; V 2的量程为0〜3V ，分度值为0.1V ，示数为2V ; 因为串联电路两端电压等于各部分电压之和，所以灯L i 两端电压：U i =U -U 2=10V - 2V=8V .故答案为：8; 2 .23. （2014?曲靖）两电阻 R i ： R 2=i : 2，将它们串联在电路中，它们两端的电 压之比为 i ： 2 ，相同时间内电流通过电阻产生的热量之比为 i ： 2【解答】解：两电阻串联时， •••串联电路中各处的电流相等，在相同时间内，电流通过 R i 和R 2产生的热量之比:2Q1 I 旳 1 10 10 乙¥22. （ 20i4?郴州）如图i 电路，开关S 闭合时，电压表 V 和V i 的示数如图2 甲、乙所示，则电阻 R 两端的电压是 3.6 V ，电路中电流为 0.6 A .Q2 I 2R 2t答案为：i : 2; i ： 2.3V , V 2的读数3 V ;若乙图V i 的读数是4V , V 2的读数是5V ，则V 的读数是_ V .24. （20i3?铜仁市）如图甲乙两电路，已知甲图V i 的读数是是團1 【解答】 解：由电路图可知，两灯泡串联，电压表 V i 测灯泡两端的电压， 由甲图可知，V 的量程为0〜i5V ，分度值为0.5V ，示数U=6V ; 由乙图可知，V i 的量程为0〜3V ，分度值为0.iV ，示数U i =2.4V ; • • •串联电路中总电压等于各分电压之和， • R 两端的电压：團2V 测电源的电压, 电压表 —~~ -U R =U - U i =6V - 2.4V=3.6V , 根据欧姆定律可得，电路中电流: =0.6A .故答案为：3.6; 0.6.【解答】解：（i ）因为并联电路两端电压相等，所以电压表 V 2的示数等于电 压表V i 的示数，即为3V ;（2）因为串联电路两端电压等于各部分电压之和，所以电压表 V 的示数等于电压表 V i 、V 2之和，即4V+5V=9V . 故答案为：3; 9.•••根据欧姆定律可得:=「= JU £ IR £ 2根据串联电路的电压关系 U i =U - U 2=6V - i.2V=4.8V . 故答案为：4.8 ; i.2.25. （ 2013?本溪）如图所示，电源电压是 6V 且不变，S 闭合后电压表示数为 2V ，则灯L 1两端的电压为 4V ;灯L i 和灯L 2中电阻较大的是 —1_ •通 过灯L i 和灯L 2的电流是 一样 （选填L i ”、L 2”或一样”）大. 27. （20i3?淮安）题图所示电路，电源电压保持不变，闭合开关S ,电压表V i 的示数为3V ，电压表V 2的示数为8V ，则灯L i 两端的电压为 3 V ，灯 L i 与L 2的电功率之比为3: 5 .Li La 【解答】 解：由图可知，当开关 S 闭合后，电压表测的是灯 L 2两端的电压， 所以L 2两端电压为2V ; 由于两灯串联，根据串联电路电压规律得 U 仁U - U 2=6V - 2V=4V . 因两灯串联，故通过灯 L i 、L 2的电流相等，根据欧姆定律可知， L i 的电阻较 大. 故答案为：4V , L i ，一样. 【解答】解：•••串联电路两端电压等于各部分电压之和 •••灯L 2两端的电压为 U 2=8V - 3V=5V ; 又•••串联电路处处电流相等， P=UI•••灯 L i 与 L 2 的电功率之比：P i : P 2=U i l : U 2I=U i : U 2=3V : 5V=3 : 5. 故答案为：3; 3: 5. 26. （20i4?永州）如图所示电路中，当闭合开关后，两个电压表的指针均为图 乙所示，则电阻 R i 和R 2两端得到电压分别为 4.8 V 和 i.2 V . 三、解答题（共3小题）28. （20i5?莆田）小希用如图所示电路来探究串联电路的电压特点.（1） 在拆接电路时，开关必须 断开 .（2） 实验中最好选择规格 不相同 （填 相同”或 不相同”）的小灯泡. （3） 用电压表分别测出 A 与B 、B 与C 、A 与C 亮点间的电压为 U AB 、U BC 、U AC .经过多次实验，得到的数据记录在图表中.分析实验数据，你可得到串 联电路的电压特点是 U AC =U AB +U BC （用公式表示）.甲 【解答】解：因为电阻 乙 R i 和R 2串联，而电压表 V i 测量的是电源电压，电压 表V 2测量的是R 2电压，所以电压表 V i 的示数比电压表 V 2的示数大；故电压 表V i 选的是0 - i5V 的量程分度值为 0.5V ,根据指针位置，电压表读数为6V ; 电压表V 2选的是0- 3V 的量程，分度值为0.iV ，根据指针位置，电压表读数 为 i.2V ; 实验次数U AB /V U BC /V U AC /V 1 0.8 2.2 3.02 1.0 2.0 3.0 31.21.83.0（4）小希进行多次实验的主要目的是 ①（填序号）①寻找普遍规律②减小实验误差.【解答】解：(1 )为保护电路安全，在拆接电路时，开关必须断开.(2)探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力.(3)AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压,如果导线的电阻较大，离电源距离不同的电灯两端电压不同”的结论•她的依据是：规格相同的电灯亮度不同，是由于电灯两端的实际电压不同，导致实际功率不同.小雪和小妍采用不同的方法，都在探究同一问题，小柯感慨方法总比问题多”a - - bAC两点间的电压为电路两端的总电压.由表中的数据可以看出：第一次实验：U AC=3V , U AB+U BC=0.8V+2.2V=3V ;第二次实验：U AC=3V , U AB+U BC=1.0V+2.0V=3V ;第三次实验：U AC=3V , U AB+U BC=1.2V+1.8V=3V ;因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即U AC=U AB+U BC.(4)实验过程中，小明测量得到多组电压值的目的是：总结规律，避免结论的片面性.故答案为：(1)断开；(2)不相同；(3) U AC=U AB+U BC； (4)①.29.( 2015?台州)三位同学针对在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究.(1)小柯设想借用实验室量程为0〜15伏的电压表，直接测量家庭电路上各用电器两端的电压进行比较. 仅从量程考虑，因为0〜15伏的电压表量程太小，所以小柯的设想无法实现.(2)小雪设想利用如图所示电路模拟家庭电路进行探究，所有导线选用电阻可以忽略不计的粗铜丝•如果用电压表测量两灯的电压，结果应该是灯L1和L2两端的电压相等 .(3)小妍参照小雪的电路图进行了实验，导线ab和cd拆自旧滑动变阻器上的电阻丝，电阻较大•小妍发现规格完全相同的灯L1和L2亮度不同，得出了【解答】解：(1)家庭电路的电压为220V，仅从量程考虑，0〜15伏的电压表量程太小，不能用该电压表测量家用电器两端的电压；(2)铜导线导线与灯泡串联，导线电阻很小，可忽略不计，两灯泡并联接入电路，所以两灯泡L1和L2两端的电压相等；(3)导线由拆自旧滑动变阻器上的电阻丝，电阻较大，与灯泡串联接入电路，由串联电路的电压关系可知：U电源=U导线+U灯泡，与灯L2串联的导线较长，所以与灯L2串联的导线的电阻较大，根据串联电路的分压原理可知，与灯L2串联的导线两端的电压较大，所以L2两端的实际电压较小，小于L1两端的电压；U? 一由P= 可知，规格相同的电灯亮度不同，是由于电灯两端的实际电压不同，导致实际功率不同.故答案为：(1)量程太小；(2)相等；(3)实际电压不同.30.(2013?天水)如图所示，电源电压为6V •闭合开关S,电压表V1示数为4V，电流表示数为0.4A .求：(1)电压表V2的示数；(2 ) R1、R2的阻值.【解答】 解：由图可知：电源电压为 6V . R i 、R 2串联，电压表 V i 测量的是 电阻R i 两端的电压，为4V ;电压表V 2测量的是电阻 R 2两端的电压，电流表 A 测量总电流，(1) 由串联电路的电压规律可知：U 2=U - U i =6V - 4V=2V ;即电压表V 2的示数为2V .(2) 由1=得：R=10 Q,答：(1)电压表V 2的示数为2V ;(2 ) R i 、R 2的阻值分别为10Q 、5Q. R i = R 2='='L ==5 Q.。
