暴力拆解小米最新二合一充电宝作者：EEWORLD社区坛友Littleshrimp 2018年年底，也就是12月10号，小米二合一充电宝问世，它既是移动电源，又是充电器，给内部电池充电的同时还可为手机充电，实为出行必备神器，小米官方报价99元。
相信大家对二合一移动电源的内部构造很是感兴趣，EEWORLD社区坛友Littleshrimp就拆解了小米的此款二合一充电宝，让大家一饱眼福。
内部包含2颗18650电芯，总容量为5000mAh，作为移动电源充电时支持5V/2.4A，9V/1.2A，12V/1三种输出，作为充电器时支持5V/3A，9V/2A，12V/1.5A最大输出功率能达到18W。
包装使用和小米其它产品一样的白色包装。
包装正面包装背面拆箱后里边一个电源和一张说明书，看来需要自己配USB充电线了。
拆箱电源正面只有一个电量检查按键看起来很简洁，侧面一侧为双USB口，可同时为2台设备充电，另一侧为市电接口，支持100V-240V50/60Hz宽电源输入。
正面市电接口和标识USB面板USB面板与主壳体使用胶水粘接，没有螺丝，拆解过程比较暴力。
拆除USB面板过程拆开USB面板后，断开电池保护壳与主壳体的胶水才可以脱下外套。
内部正面内部背面内部侧面取下电池保护壳与PCB上的螺丝后可以看到完整的PCB背面，PCB背面主要用于放置开关电源部分的器件，包括一个高频变压器、2个USB口和几颗电容电感等器件，加上背面的几个IC就能在26mm*60mm*20mm的尺寸内能够实现18W的功率输出。
去掉电池螺丝后的背面去掉电池螺丝后的正面电路上最醒目的要属这颗INN2215K芯片，看标识应该是PI家族的一款电源芯片。
查询数据手册得知，INN2215K是一款集成了650V MOSFET、同步整流、反馈和恒功率特性的适合USB-PD和QC3.0应用的离线式反激恒压/恒流开关IC，输出功率最大可达20W。
INN2215K数据手册从资料可以了解到INN2215K是PI家族的InnoSwitch™-CP系列IC，使用了磁隔离技术，非常适合小体积高功率密度的应用。
PCB中部靠近电芯部分2颗（2418E）6Pin MOS用于电芯保护电路使用4节LG LGABB41865电芯，3.6V/2600mAh，累计10400mAh/37.44Wh，LG/三星电芯离松下/三洋电芯还是有那么一段距离的。
电芯中间贴有一个温度探头。
电源主控为现代ABOV 97F1204SMBN MCU，SOP16封装，具有电压及温度检测功能，不过这里仅用于显示电量，充放电管理芯片，也就是小米移动电源的核心小米10400mAh移动电源的电源管理芯片为TI德州仪器的BQ24195，24VQFN封装，这是一颗单节锂离子电芯充放电管理IC，也就是说充放电功能都整合到一块。
支持USB BC 1.2技术规格，最高支持到4.5A的充电电流，能够根据识别到的是USB 2.0还是3.0接口来调整输入电流，具备热调节和热关断、输入过压、MOS过流保护。
（BQ24195 是高集成开关模式电池充电管理和系统电源路径管理芯片，此类器件用于广泛的移动电源，平板电脑和其它便携式器件的单节锂离子和锂聚合物电池。
它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电寿命。
此器件支持宽范围的输入源，其中包括标准USB 主机端口，USB 充电端口和高功率DC 适配器。
为了设定缺省输入电流限值，bq24195L，bq24195 检测符合USB 电池充电技术规格 1.2 的输入源。
bq24195/bq24195L 符合带有输入电流和电压调节的USB 2.0 和USB 3.0 功率技术规格。
通过在PMID 引脚上提供5.1V 电源（最小电流1.0A (bq24195L) 或者2.1A (bq24195)），bq24195L，bq24195 支持电池升压运行。
电源路径管理将系统的电压调节到稍微高于电池电压的水平，但是不会下降到低于 3.5V 最小系统电压。
借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。

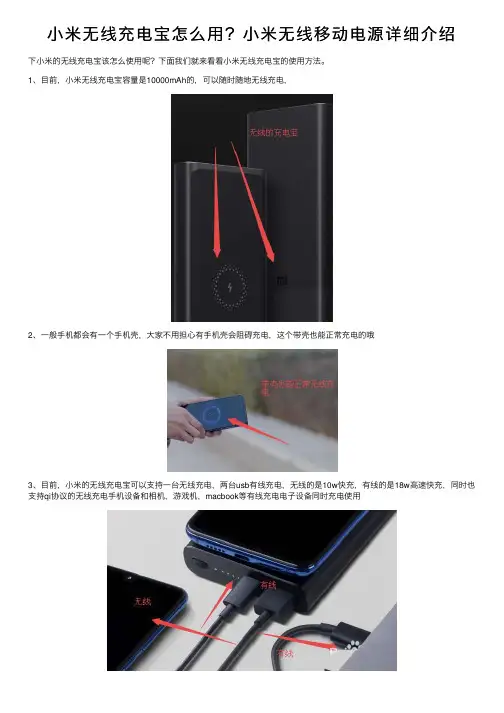

⼩⽶⽆线充电宝怎么⽤？⼩⽶⽆线移动电源详细介绍
下⼩⽶的⽆线充电宝该怎么使⽤呢？下⾯我们就来看看⼩⽶⽆线充电宝的使⽤⽅法。
1、⽬前，⼩⽶⽆线充电宝容量是10000mAh的，可以随时随地⽆线充电，
2、⼀般⼿机都会有⼀个⼿机壳，⼤家不⽤担⼼有⼿机壳会阻碍充电，这个带壳也能正常充电的哦
3、⽬前，⼩⽶的⽆线充电宝可以⽀持⼀台⽆线充电，两台usb有线充电，⽆线的是10w快充，有线的是18w⾼速快充，同时也⽀持qi协议的⽆线充电⼿机设备和相机，游戏机，macbook等有线充电电⼦设备同时充电使⽤
4、带壳也能充：⽆线充电功能，垂直感应距离为 5mm，⼿机壳过厚超过感应距离不能⽆线充电，⾦属材质⼿机壳不能⽆线充电，异型⼿机壳请放置平稳，以免⽆线充电滑落
5、使⽤⽆线充电功能前，需开启此功能，轻按按键，使⽤前请参阅产品说明书
6、这个⽆线的充电宝是智能兼容不同⼿机的哦，所以苹果、三星⼿机都是可以使⽤的
7、以上内容就是最新的⼩⽶⽆线充电宝的使⽤⽅法介绍。
以上就是⼩⽶⽆线充电宝的相关介绍，希望⼤家喜欢，请继续关注。
MATERIAL SAFETY DATA SHEET材料安全数据表Product产品MI Wireless Charging Power Bank 10000mAh 10W 3.7V,10000mAh,37Wh 小米无线充电宝10000mAh 10W3.7V,10000mAh,37Wh Type/Model 型号WPB15PDZM Issue Date签发日期2021.11.23Validity有效期2022.01.01-2022.12.31Compiler编写Reviewer审核Approver批准广州邦禾检测技术有限公司Guangzhou MCM Certification &Testing Co.,Ltd.Report No.:报告编号：ZM20211119MSDS02Material Safety Data Sheet SECTION1-CHEMICAL AND COMPANY IDENTIFICATION第1节—化学品和公司标识Product 产品MI Wireless Charging Power Bank10000mAh10W3.7V,10000mAh,37Wh 小米无线充电宝10000mAh10W3.7V,10000mAh,37WhType/Model:型号WPB15PDZM Parameter参数3.7V,10000mAh,37WhUsage 用途Used in Portable Equipment用于便携式设备Used in Electric Vehicle用于电动车辆Used in Energy Storage System用于储能系统Others其他Company 公司ZIMI CORPORATION江苏紫米电子技术有限公司Address 地址Room A913,No.159Chengjiang Road,Jiangyin City,Jiangsu Province,P.R.China 江阴市澄江中路159号A913Fax传真--Zip code邮编--E-mail电子邮箱*********************Emergency Telephone紧急联系电话+864009938696SECTION2-HAZARDS IDENTIFICATION第2节—危害识别Classification分类：This chemical is not considered hazardous by the Regulation(EC)No1272/2008(CLP).This product is an article which is a sealed battery and as such does not require an SDS per the Regulation(EC)No1272/2008(CLP) unless ruptured.The hazards indicated are for a ruptured battery.该化学品不被法规(EC)No.1272/2008(CLP)认为是危险的。

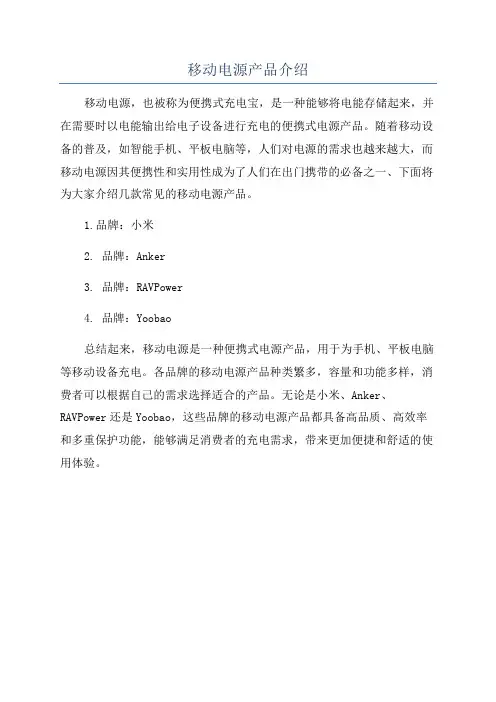

移动电源产品介绍
