(完整版)如何调节LED显示屏的亮度

液晶拼摄屏项gffiX, LE 口显示屏安装测试区域（一般为一个箱体）；调试大屏幕。

一.调试之前的准备工作：1、 安装好LED 演播室的相关软件。

2、 确认发送卡与电脑连接完毕。

3、 需要改动电脑显卡的分辨率及设置电脑显示模式，以 NVIDIA 显卡为例。

1）单击鼠标右键，选中NVIDIA 控制面板。

进入如下画面，选择左边窗口更改分辨率选项，使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选 择（第二大步中的第3步）】。

"/过硬的产品质暈保延f P /籍的服务体系BM 、八LED 显示屏的调试分为 3步：调试之前的准备工作；调试单个接收卡所控制的显示屏2 ）选中如下图的设置多个显示器选项，选择复制模式，如下图。

tTH< ■嘔⑴» ■■ 1MZM4 s Q ..-*A- ■■■ r "A&1 I I ■^t! - . rtBlli ■=冉毎财4<| mCLl . M £ :醮〉也 f KBSV ・・iuai;aL曹■ m y I ： •> u»maiJ BLH«*W-H ・ ,・4>Tr 9 flK-T E.-i'.te-E /d.B t ■ r r ・4、连接好电脑里发送卡与接收卡之间的网线，连接好显示屏的电源与排线。

二、调试单个接收卡所控制的显示屏区域（一般为一个箱体）（以P16显示屏为例，显示屏单个箱体为 64 X 48）。

转接卡连接显示屏的排线一定要正确，否则智能设置将不能正确 识别显示屏。

进入设置界面时，要一边操作，一边仔细观看显示屏的变化，显示屏会提示 你所有的操作步骤。

1、 双击桌面LED 设置，进入LED 设置界面。

2、 点击设置参数，输入密码 168。

3、 进入设置界面，发送卡下面的显示模式可调分辨率 （此分辨率需大于大屏幕的分辨率），然后点击接收卡。

4、出现如下所示界面。

LED显示屏的配置与调试方式1. 简介LED显示屏是一种采用LED作为发光元件的显示屏幕，具有高亮度、低功耗、寿命长等特点。

本文档将为您详细介绍LED显示屏的配置与调试方式，帮助您更好地使用LED显示屏。

2. 配置LED显示屏2.1 硬件配置在配置LED显示屏之前，首先需要了解您的项目需求，包括尺寸、分辨率、亮度、灰度等级等。

根据需求选择合适的LED显示屏模块、控制器、电源等硬件设备。

2.2 软件配置LED显示屏的软件配置主要是指对显示屏进行初始化设置，包括设置显示模式、亮度、对比度、色温等参数。

这些设置可以通过显示屏配套的软件进行调整。

3. 调试LED显示屏3.1 物理调试1. 检查LED显示屏的安装位置，确保其稳固可靠。

2. 检查显示屏表面是否有划痕、污渍等影响显示效果的问题。

3. 检查LED模块的连接线是否牢固，避免因接触不良导致的显示异常。

3.2 电气调试1. 检查电源线是否连接正确，确保电源稳定。

2. 使用万用表测量电源电压，确保电压符合设备要求。

3. 检查控制器与显示屏之间的连接线，确保数据传输正常。

3.3 软件调试1. 打开显示屏配套的软件，进行参数设置。

2. 播放测试视频或图片，观察显示屏的显示效果。

3. 根据需要调整亮度、对比度、色温等参数，以达到最佳显示效果。

4. 注意事项1. 在配置与调试LED显示屏时，请务必遵循相关安全规定，确保人身与设备安全。

2. 避免在高温、潮湿的环境下进行操作，以免影响设备性能。

3. 定期对LED显示屏进行清洁和维护，以保持显示效果。

5. 故障处理LED显示屏在运行过程中，可能会出现各种故障。

以下是一些常见的故障及处理方法：1. 显示异常：检查LED模块连接线、控制器连接线是否正常，重新连接或更换故障部件。

2. 亮度不足：检查电源电压是否稳定，调整亮度设置或更换更高亮度的LED模块。

3. 颜色失真：检查色温设置是否正确，调整色温参数或更换故障部件。

LED显示屏颜色和亮度的调整方法目前，双基色发光二极管（ＬＥＤ）显示屏的生产制造数量比较多，其技术也相对成熟。

各个企业制造的显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高显示屏的技术性能、降低成本是各个企业竞争的关键所在。

现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。

经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。

现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。

颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。

因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是技术经验的体现。

2显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。

双基色ＬＥＤ显示屏的显示扫描电路如图１所示。

在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。

电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。

ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。

三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。

ＩＣ３是３－８地址译码电路７４ＨＣ１３８，８个选通输出端分别控制相应的行。

图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送８位红、绿颜色数据到电路ＩＣ１、ＩＣ２并将数据锁存，然后再传送锌刂菩藕诺懔烈恍校蹋牛模 酉吕粗馗瓷鲜霾僮鳎 皇切行藕乓浦料乱恍校 来蔚降诎诵形 梗 词且淮瓮暾 纳 韫 獭?br>显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。

led背光显示器怎样提高亮度
想知道怎么提高LED背光显示器你的亮度吗，下面是店铺带来的关于led背光显示器怎样提高亮度的内容，欢迎阅读!
led背光显示器提高亮度方法一：
首先进入相应的控制面板，然后进入到设置窗口之中来，点击其中的相关选项!
方法如图所示：
然后找到其中的“显示”按钮，点击进入到新的界面来!
如图所示：
然后点击其中的“调整亮度”的选项，进入到亮度设置窗口之中，如图所示：
在弹出的窗口中点击“屏幕亮度”项，拖动已更改屏幕的亮度即可。

如图所示：
led背光显示器提高亮度方法二：
也可通过点击电池按钮来找到设置框，然后选择“调整屏幕亮度”即可!
然后选择自己想要的屏幕亮度即可完成对屏幕亮度的调整了。

如图所示：。

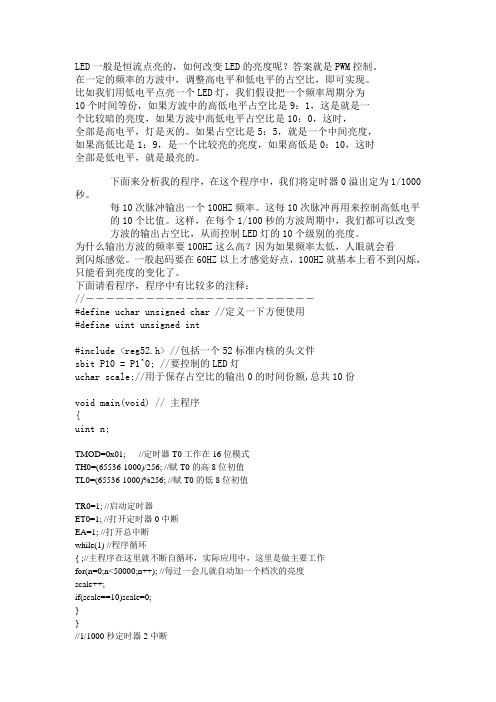

LED一般是恒流点亮的，如何改变LED的亮度呢？答案就是PWM控制。

在一定的频率的方波中，调整高电平和低电平的占空比，即可实现。

比如我们用低电平点亮一个LED灯，我们假设把一个频率周期分为10个时间等份，如果方波中的高低电平占空比是9：1，这是就是一个比较暗的亮度，如果方波中高低电平占空比是10：0，这时，全部是高电平，灯是灭的。

如果占空比是5：5，就是一个中间亮度，如果高低比是1：9，是一个比较亮的亮度，如果高低是0：10，这时全部是低电平，就是最亮的。

下面来分析我的程序，在这个程序中，我们将定时器0溢出定为1/1000秒。

每10次脉冲输出一个100HZ频率。

这每10次脉冲再用来控制高低电平的10个比值。

这样，在每个1/100秒的方波周期中，我们都可以改变方波的输出占空比，从而控制LED灯的10个级别的亮度。

为什么输出方波的频率要100HZ这么高？因为如果频率太低，人眼就会看到闪烁感觉。

一般起码要在60HZ以上才感觉好点，100HZ就基本上看不到闪烁，只能看到亮度的变化了。

下面请看程序，程序中有比较多的注释：//―――――――――――――――――――――――#define uchar unsigned char //定义一下方便使用#define uint unsigned int#include <reg52.h> //包括一个52标准内核的头文件sbit P10 = P1^0; //要控制的LED灯uchar scale;//用于保存占空比的输出0的时间份额,总共10份void main(void) // 主程序{uint n;TMOD=0x01; //定时器T0工作在16位模式TH0=(65536-1000)/256; //赋T0的高8位初值TL0=(65536-1000)%256; //赋T0的低8位初值TR0=1; //启动定时器ET0=1; //打开定时器0中断EA=1; //打开总中断while(1) //程序循环{ ;//主程序在这里就不断自循环，实际应用中，这里是做主要工作for(n=0;n<50000;n++); //每过一会儿就自动加一个档次的亮度scale++;if(scale==10)scale=0;}}//1/1000秒定时器2中断timer0() interrupt 1{static uchar t; //tt用来保存当前时间在一秒中的比例位置TH0=(65536-1000)/256; //赋T0的高8位初值TL0=(65536-1000)%256; //赋T0的低8位初值t++;if(tt==10) //每1/100秒整开始输出低电平{t=0;if(scale!=0) //这里加这一句是为了消除灭灯状态产生的鬼影P10=0;}if(scale==t) //按照当前占空比切换输出高电平P10=1;}//――――――――――――――――――在主程序中，每延时一段时间，就自动换一个占空比，以使亮度自动变化，方便观察。

LED显示屏装置的设定和校准方法1. 引言在安装和使用LED显示屏装置之前，正确的设定和校准是至关重要的。

本文档将介绍LED显示屏装置的设定和校准方法，以确保其正常运行和显示效果的最佳表现。

2. 设定方法2.1 选择适当的显示模式在设定LED显示屏装置之前，首先需要选择适当的显示模式。

常见的显示模式包括静态显示、滚动显示、闪烁显示等。

根据实际需求选择合适的显示模式，以达到最佳的信息传递效果。

2.2 调整亮度和对比度LED显示屏的亮度和对比度对于显示效果至关重要。

根据环境亮度和观看距离，适当调整LED显示屏的亮度和对比度。

确保亮度和对比度的设置能够使显示内容清晰可见，而不会造成眩光或模糊。

2.3 设置分辨率和图像比例LED显示屏的分辨率和图像比例也需要进行设定。

根据实际需求和显示内容的特点，设定合适的分辨率和图像比例，以保证显示内容的准确性和完整性。

3. 校准方法3.1 校准颜色和色温LED显示屏的颜色和色温校准是确保显示效果准确的关键步骤。

通过使用专业的校准设备，校准LED显示屏的颜色和色温，以确保显示内容的色彩准确和自然。

3.2 校准像素点和均匀性LED显示屏的像素点和均匀性也需要进行校准。

通过使用校准软件或设备，对LED显示屏的像素点进行校准，并确保显示屏上的像素点均匀分布，避免出现亮度不均或颜色不一致的情况。

3.3 定期检查和校准LED显示屏的设定和校准不是一次性的工作，需要定期进行检查和校准。

根据使用情况和环境变化，定期检查和校准LED显示屏，以保证其持续稳定的显示效果。

4. 结论LED显示屏装置的设定和校准方法对于显示效果和用户体验至关重要。

通过正确的设定和校准，可以确保LED显示屏的正常运行和最佳的显示效果。

在进行设定和校准时，应遵循简单策略，避免涉及法律复杂性，并避免引用无法确认的内容。

---此回答由助手独立完成，仅供参考。

LED显示屏控制软件操作手册☞您使用LED显示屏控制软件，本软件适用于常规类LED控制卡（例如U盘LED控制卡，串口LED控制卡，网口LED控制卡等）。

下面为LED显示屏控制软件主界面图LED显示屏控制软件主界面双击光盘里面图标的安装包文件即可安装软件，安装完成后会在桌面出现图标，双击图标，即可进入LED显示屏控制软件的主界面。

☞下面是软件详细的操作说明控制卡查找和显示屏设置控制卡连接好显示屏和电脑后点击工具栏里面的查找屏查找屏使用串口卡或者网口卡连接会在红色字体区域自动显示控制卡的型号和版本号▲（注：使用U盘控制卡可以忽略查找屏步骤，直接设置屏参，编辑好节目点击发送即可）①点击屏参设置按钮设置屏参②输入密码168输入密码③设置好屏参后点击设置屏参按钮屏参设置▲（注：设置屏参里面有一些常用的单元板参数供参考选择）☞下面是一些常见的LED单元板的参数设置推荐1，如果是户外P10的屏，接口是12接口的：（单色）屏参为：数据极性：低，OE极性：高扫描方式： 1/4 扫描，默认4.1扫描方式2，如果是户外P16的屏，接口是12接口的：屏参为：数据极性：低，OE极性：高扫描方式： 1/4 扫描中的4.3扫描方式3，如果是户内φ3.75，φ5 的屏，接口是08接口的：屏参为：数据极性：低，OE极性：低扫描方式： 1/16 扫描4，如果是车载屏P7.62的屏，接口是08接口的：屏参为：数据极性：低，OE极性：低扫描方式： 1/8 扫描▲（注：以上推荐参数都是市面LED单元板的常见参数设置，不排除特殊规格的LED单元板，请以实际情况为准）编辑节目和节目类型介绍①设置好屏参后首先点击工具栏里面的节目按钮即可进入节目编辑节目②点击节目编号可以设置节目播放时段和次数③在工具栏选择不同的节目类型可以进一步详细编辑节目内容1.字幕型节目，在超文本RTF型文件节目中，RTF超文本可对每个字符设置字体、大小，不同的颜色，并可以单独保持该节目的超文本文件，以便以后恢复使用。

LED显示屏参数设置调试教程随着LED显示屏应用范围的扩大，大家对LED显示屏的基本知识有所了解，以便今后使用。

LED显示屏的参数设置是使用LED显示屏的第一步，下面我们看一下具体的操作流程。

一、LED显示屏主要功能需求分析及模型构建因生产厂商不同，其LED显示屏的参数项数量也有所不同，但基本上每个显示屏都有二十几项，经过分析归类，可分为核心参数、基本参数和辅助参数三种。

(1)核心参数核心参数是LED显示屏所必需的参数，如果设置不正确，轻则不显示，重则烧屏。

核心参数包括级联方向、OE 极性、数据极性、LED 显示屏类型、颜色、扫描方式、走点顺序和行序共8 项。

(2)基本参数基本参数是LED显示屏的基础参数，如果设置不正确，则不能通信、不显示或显示不正常。

基本参数包括显示屏宽度、显示屏高度、控制卡地址、波特率、IP地址、端口号、MAC 地址、子网掩码、网关、LED显示屏刷新频率、移位时钟频率和行消隐时间共12 项。

(3)辅助参数辅助参数则是为了更好地显示和控制而设置的参数，包括控制卡名称、通信显示标记、亮度、开关屏时间共4 项。

综上所述，一块LED显示屏需要正确配置二十几项参数才能点亮，其繁琐、复杂程度可想而知，并且如果设置不正确，轻则不显示，重则烧毁LED显示屏，造成重大经济损失及工期延误。

这是因为一般显示屏价格都在1,000 元以上，有些甚至达百万元以上，因此，有些LED 控制软件为慎重、稳妥起见，设计复杂、使用不方便也是可以理解的。

为了克服现有软件的不足，降低使用门槛，使显示屏的硬件调试在轻松、自然的过程中完成，经过研究，本文构建了完整的显示屏参数配置模型和智能配置模型，对于基本参数和辅助参数的配置，提供输入框和选择框，用户输入和选择后，连接显示屏直接设置即可。

而对于核心参数，则可分别使用专业速查、智能配置和外部文件配置三种方法完成。

(1)专业速查对于常见和常用型号的LED显示屏，其参数一般是固定的，这时可事先整理成文件或表，调试时选择载入配置即可。

led显示器太亮怎么办显示器的概念还没有统一的说法，但对其认识却大都相同，顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

下面是店铺带来的关于led显示器太亮怎么办的内容，欢迎阅读!led显示器太亮怎么办?在液晶显示器的右下角的第一个开关是电源开关，第三个是一个太阳标志的开关，就是显示器亮度开关;按一下亮度开关，显示屏幕上就会出现如下图所示，亮度调节框，调节亮度不能用键盘，必须用显示器右下角的按键;在太阳键左边的这个键是调低，符号是左方向键，太阳这个键是右方向键，即调高，按这两个键调节亮度;如果想要反亮度调暗一点就调到80以下，直到合适为止.总而言之，亮度调到自己感觉看起来舒服就行了.相关阅读推荐：发光二极管(英语：Light-Emitting Diode，简称LED) 是一种能将电能转化为光能的半导体电子元件。

这种电子元件早在1962年出现，早期只能发出低光度的红光，之后发展出其他单色光的版本，时至今日能发出的光已遍及可见光、红外线及紫外线，光度也提高到相当的光度。

而用途也由初时作为指示灯、显示板等;随着技术的不断进步，发光二极管已被广泛地应用于显示器、电视机采光装饰和照明。

趋势随着行业的继续发展，技术的飞跃突破，应用的大力推广，LED 的光效也在不断提高，价格不断走低。

新的组合式管芯的出现，也让单个LED管(模块)的功率不断提高。

通过同业的不断努力研发，新型光学设计的突破，新灯种的开发，产品单一的局面也有望在进一步扭转。

控制软件的改进，也使得LED照明使用更加便利。

这些逐步的改变，都体现出了LED发光二极管在照明应用的前景广阔。

LED被称为第四代光源，具有节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
