一文看懂电流变送器作用和原理及电路图
电流变送器概述电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω电阻转换DC1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器分直流电流变送器和交流电流变送器两种。

交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式，其特点为：
1、准确度高（典型：0.2%最好0.05%）；
2、整个量程范围都有极高的线性度；
3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。

电流变送器参数*执行标准：GB/T13850-1998，IEC688：1992
*输入范围：0~10A内可选如0~1A，0~5A等
*精度等级：≤0.2%.F.S
*温度特性：≤100PPM/℃（0~50℃）
*整机功耗：≤1.0V A
*工作稳定性：年变化《0.2%
*隔离耐压：输入/输出/外壳间AC2.0KV/min*1mA
*绝缘电阻：≥20MΩ（DC500V）
*冲击电压：5KV（峰值），1.2/50uS
*响应时间：≤300mS
*过载能力：2倍电流连续，30倍1秒
*工作环境：-10℃~50℃，20%~90%无凝露。

常用变送器的原理及应用，值得收藏！工业上普遍需要测量各类电量与非电物理量，例如电流(AD)、电压(VD)、功率(WD)、频率(FD)、温度(TT)、重量（LD）、位置(PT)、压力、转速(RT)、角度等，都需要转换成可接收的直流模拟量电信号才能传输到几百米外的控制室或显示设备上。

这种将被测物理量转换成可传输直流电信号的设备称为变送器。

工业上通常分为电量变送器（常见型号如：GP/FP系列、S3/N3系列、STM3系列等）和非电量变送器。

变送器的传统输出直流电信号有0-5V、0-10V、1-5V、0-20mA、4-20mA等，目前最广泛采用的是用4~20mA电流来传输模拟量。

工业上最广泛采用的是用4~20mA电流来传输模拟量。

采用电流信号的原因是不容易受干扰。

并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。

上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。

下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。

常取2mA作为断线报警值。

电流型变送器将物理量转换成4~20mA 电流输出，必然要有外电源为其供电。

最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。

当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。

其实大家可能注意到，4-20mA电流本身就可以为变送器供电，如图1C所示。

变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。

显示仪表只需要串在电路中即可。

这种变送器只需外接2根线，因而被称为两线制变送器。

工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。

这使得两线制传感器的设计成为可能。

在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。

电流变送器的应用及使用要点变送器是如何工作的电流变送器是一种常用的传感器产品类型，可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA （通过250Ω电阻转换DC 1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器的应用电流变送器在单片机掌控的很多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。

早期的变送器大多为电压输出型，即将测量信号转换为0—5V电压输出，这是运放直接输出,信号功率0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、掌控。

是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧，以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。

当然还有把电气模拟量变换成数字量的也可以叫变送器。

以上只是从概念上说明传感器和变送器的区分。

电流变送器的使用要点两线制的输出为4～20 mA，通过250 Ω的精密电阻转换成1～5 V或2—10V的模拟电压信号.转换成数字信号有多种方法，系统的输入模块接受压频转换器件LM231将模拟电压信号转换成频率信号，用光电耦合器件TL117进行模拟量与数字量的隔离。

同时模拟信号处理电路与数字信号处理电路分别使用两组独立的电源，模拟地与数字地相互分开，这样可提高系统工作的安全性。

利用压频转换器件LM231也有确定的抗高频干扰的作用。

电流输出型与电压输出型有哪些优劣比较？但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰本领较差,线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰本领得到了广泛应用。

电压输出型变送器抗干扰本领极差，线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分，使单片机产生误判定，掌控显现错误，严重时还会损坏设备，输出0—5V确定不能远传，远传后线路压降大，精准明确度大打折扣。

MIK-BSQW-V/A外接式变送器使用说明书
一、概述
MIK-BSQW-V/A型外接式变送器，采用铝合金外壳，将传感器配一小信号精密放大电路，线路内部稳压，恒流供桥、电压电流转换，阻抗适配，线性补偿，温度补偿等，将力学量转换成标准电流、电压信号输出，4-20mA、1-10mA、0-5V、1-5V、0-10V直接与自动控制设备接口或计算机联网，变送器具备调零，调增益功能。

二、技术说明
铝合金外壳、专用航插插头，耐用、方便使用。

采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。

传感器连线和信号电缆连线配用专用接线端子，保证连接可靠。

接线端子旁注有代码标识，方便用户接线。

三、安装、调试
1、安装
传感器安装时注意受力方向，小量程传感器安装时产生的扭力，不宜过大。

2、调试
产品出厂时传感器进行一致性补偿、标定，在入场使用时放大器内部的零位可调电阻，增益可调电阻不可进行调试
3、20K为调零电阻；100Ω为调增益电阻
四、接线方式
1、变送器输入端为五芯航空插件，接线方法为：
1 脚：电源正（红线） 2脚：电源负（黑线）
3脚：输出正（绿线） 4脚：输出负(白线)
2、变送器输出端为三芯航空插件，接线方法为：
1脚：电源正（红线） 2脚：电源负（黑线） 3脚：输出正（绿线）注意：接电源线时，正、负端不能相碰。

杭州美控自动化技术有限公司。

交流电流变送器LF系列交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式。

A3单相交流电流变送器特点* 将被测单相交流电流隔离转换成按线性比例输出的标准直流电压或直流电流；* 优良的抗干扰能力和高精度性（0.5%）；* 穿孔输入、标准导轨（35mm）安装；* 可旋转测头，方便不同角度穿线；* 广泛应用于各类工业电流在线检测系统；* 外型尺寸(mm)：A3:95(L)×37(W)×110.5(H)，孔径：43mm性能优点1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，传输线可用非常便宜的更细的双绞线导线；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能抵抗降低干扰；3、电容性干扰会导致接收器电阻有关误差，对于4～20mA两线制环路，接收器电阻通常为250Ω(取样Uout=1～5V)这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异；5、将4mA用于零电平，使判断开路或传感器损坏(0mA状态)十分方便。

6、在两线输出口容易增设防浪涌和防雷器件，有利于安全防雷防爆。

技术参数* 执行标准：GB/T 13850-1998，IEC688：1992* A2输入范围：0~150A内可选如0~10mA，0~5A等* A3输入范围：0~500A内可选如0~10mA，0~50A等* 精度等级：≤0.5%.F.S* 温度特性：≤100PPM/℃(0~50℃)* 整机功耗：≤30mA+输出电流* 工作稳定性：年变化＜0.2%* 隔离耐压：输入/输出/外壳间AC2.0KV/min*1mA* 绝缘电阻：≥100MΩ(DC500V)* 冲击电压：5KV(峰值)，1.2/50uS* 响应时间：≤300mS* 过载能力：2倍电流连续，30倍1秒* 工作环境：-10℃~50℃，20%~90%无凝露* 贮存环境：-40℃~70℃，20%~95%无凝露型号说明选型示例1：LF-AI12-54A2-0.5/0~5AA﹍输出形式: B﹍供电方式:3：0~5V 2：12V±10%4：0~20 mA 3：15V±10%5：4~20 mA 4：24V±15%6：1~5V7：二线制4~20 mA8：0~10V C﹍电流输入范围F：OC频率信号输出T：特殊输出说明：该产品表示0~5A输入量程、4~20 mA输出、24V供电、A2外型的单相交流电流变送器接线示意图注意事项* 注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可接错，否则将损坏变送器；* 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；* 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。

KM01A型重量变送器使用说明书2012年3月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司保留修改本手册的权利目录1.0 概述 (1)1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 电源 (1)1.2.3 温度和湿度 (2)1.3外形及安装尺寸 (2)2.0 安装与调试 (2)2.1开箱检查 (2)2.2系统接线 (3)2.2.1 传感器接线 (3)2.2.2 电源及模拟量输出的接线 (3)2.3调试 (4)2.3.1 设置输出类型 (4)2.3.2 校正模拟输出的零点 (5)2.3.3满量程校正 (5)2.4模拟校正 (6)2.5模拟量的零点偏移与增益调整 (6)3.0 使用 (7)1.0 概述工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们易于理解，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以十分流行。

而各种应用类型的变送器，如温度变送器、压力变送器、湿度变送器、重量变送器等等，提供了桥梁的作用，把各种物理信号（依靠相应的传感器）转变为典型的4～20mA模拟量输出。

KM-01A型重量变送器是宁波柯力传感器制造有限公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的新产品。

在产品设计中考虑了实际应用中对长期稳定性和宽温工作范围的要求。

1.1 主要特点∙可驱动6个350 Ω的模拟式传感器∙最大A/D脉冲数：1,000,000∙更新速率：15次/秒∙模拟输出类型可选择：4～20mA、0～20mA、0～24mA、0～5V(0～10V)∙高精度、高分辨率Δ-Σ型A/D转换KM-01A型重量变送器内置六路称重传感器接线端子，采用密封式外壳，防护等级为IP67，工作温度范围-30℃～60℃，可应用于各种工业环境。

1.2 技术指标1.2.1 负载能力传感器激励电压：DC 5V，可驱动6只350Ω的模拟式传感器.量程信号范围：±40mV.最小动态范围：2mV.电流输出：最大负载电阻500欧姆.电压输出：最小负载电阻10,000欧姆.模拟输出分辨率：1/10000.非线性：＜0.1％FS1.2.2 电源重量变送器的电源电压范围：15-24VDC，最大功耗5瓦。

目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。

打开的仪器内部能接触到的器件上的电压足以威胁人的生命。

若需检修，需要返回厂家。

只有厂家专业人员才能在带电情况下打开仪器。

当相应的保护失效时，请停止操作。

出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。

2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。

3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。

4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图43 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。

5673.3 仪器接线功能图84 按键和界面说明Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮94.2 界面说明4.2.1 测量界面入码自动清零，请操作人员重新输入。

重量变送器KM02H1使用说明书2017年7月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司1概述KM02H1型重量变送器结构简单，使用方便，工作可靠，体积小巧，可方便的嵌入各种应用系统。

电流输出级采用专用集成芯片，输出电流限制保护，输出稳定可靠。

2 产品特性供电电源：直流15~24V传感器激励电源（重量变送器内部输出）：12V，50mA综合精度：优于0. 5%FS工作温度范围： 0℃~40℃调零范围：±50%FS可接收传感器灵敏度范围：1.4mV/V~2mV/V输出范围：4-20mA负载：≦500Ω外壳材质：环保型塑料外壳防护等级：IP653 外形与尺寸4 安装接线放大器左右两侧各有一个大约50厘米的导线，传感器端是5芯，二次仪表端的导线也是5芯，但实际上只用到其中三条（出厂时已经剪掉）。

其中二次仪表端的信号线颜色与信号名称的对应关系如下表所示：颜色红黑绿名称15~24V地（GND）输出信号（4-20mA）传感器端是5芯导线，其引出线要与传感器连接，四条线的对应关系如下（另外一条是屏蔽线）：颜色红黑绿白名称传感器激励电源（12V）地（GND）信号正端信号负端5 调整出厂时，放大器的增益针对2mV/V的灵敏度进行调整，调整时涉及到的电位器、跳线的位置见实物图片的标注。

1)偏移调整使系统处于空载状态，将跳线W1短接，调节“零点”电位器，用电流表检测电流，使输出等于3.85-3.95mA。

然后将跳线W1处于开路状态。

2)零点调整使系统处于空载状态，调节“偏移”电位器，用电流表检测电流，使输出等于3.95-4.05mA。

3)放大倍数调整将系统加载一定重量值(推荐范围：20%~100%FS)，根据所加载重量与最大称量值的比例关系计算输出电流值，用数字万用表监测输出，旋转标记“增益”的电位器调整放大器增益。

4）复检使系统处于空载状态，测量零点输出；加载一定重量值，测量输出是否符合预期的放大倍数。

AIJE 多功能电力仪表使用说明书目 录1概述 (1)2型号定义 (2)3技术规格 (6)4仪表安装接线 (8)5面板说明及操作说明 (12)5.1按键介绍 (12)5.2操作流程图 (14)5.3主界面 (15)5.4变送界面 (16)5.5四象限界面 (17)5.6分时段电能界面 (18)6参数功能 (20)附录：术语表 (46)1 概述AIJE多功能电力仪表是采用先进的微电子技术精心设计和制造的新一代测控仪表，它可以精确的测量每一相电压、电流、有功功率、无功功率、视在功率，频率，功率因数等；采用成熟的电能表技术，能够准确的计量有功电能、无功电能、四象限电能，具有分时计费、复费率计算、最大需量记录及12个月电能统计功能，帮助客户实现全面的电能计量和考核管理；既可作为自动化系统的前端采集元件，也可作为配电系统的连续测量和监视单元。

可应用于工业配电自动化系统、变电站自动化系统、高低压开关柜、智能大厦电气工程和企业能效管理系统。

仪表主要特点如下：●工作电源100-240VAC宽电压设计，频率50Hz与60Hz可自动识别，全世界均可通用。

●內置充电电池，可在突然断电时及时保存断电信息；内有时钟，可准确记录每月的用电量及最大需量等数据。

●采用3.5寸TFT彩色触摸屏（分辨力320×240）的人机对话系统，界面简洁，操作简单。

●具有四象限电能计量功能。

●复费率电能计算功能：复费率电能一天最多可分10个时段，4种费率（尖、峰、平、谷）来完成电能的分时计算。

●最大需量记录功能，最大需量是指在一定结算期内（一般为一个月）某一段时间（我国现执行15min）客户用电的平均功率，保留其最大一次指示值作为这一结算期的最大需量。

能统计总有功功率、总无功功率、总视在功率、A相电流、B相电流、C相电流在一定结算期内的最大值。

●具有一路4~20mA电流变送输出功能，可任意选择常见的电量值进行变送输出。

●最多4个可自由组态的继电器输出，用于报警或事件输出，可编程设置多种报警方式，并具有对失压、全失压、失流与断相的事件记录功能。

交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。

2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。

RS485通讯连接成功后，50ms闪烁一次。

2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。

6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。

1、用途和特点用途：DJR-1 系列数字式单相交流电量变送器是多功能的智能化变送器。

用于单相系统五种电量（交流电压，电流，有功功率，功率因数，频率）的采集变送。

广泛应用于工业生产过程检测，自动控制，调度系统及与DCS等计算机系统连接。

特点：◆使用单片微机的智能化变送器。

◆每秒 4000 次（每周期 80 次）使用 16 位Σ-Δ A/D 转换器和数传信号处理器技术以读取瞬时值的交流采样方式，经均方根计算，实现真有效值转换，真有功。

高精度，自校准，无温漂，抗波形畸变。

◆使用数字化的设定和精度校正，整机无任何电位器，从而避免了因电位器数值改变而引起的误差，高精度、高线性度，电压、电流、相角精度校正均只须校一点，便能满足全量程精度。

◆LED数码管高亮度显示清晰直观，贴膜键用于设置切换显示实时被测电量。

◆模拟量输出可任意设置变送的电量品种共 4 种，可任意设置输出方式 4～20 mA等共 5 种；可任意设置输出量１程的低端,高端。

◆输出与输入、电源、外壳间全隔离。

2、产品介绍及选型2.1 DJR – 1 数字式交流电量变送器技术指标及特性：●应用于单相系统●电压回路功耗：额定电压100以下时，<0.1V A●一路模拟量输出；●电流回路阻抗：额定电流5A时，<0.01Ω●测量速度：5次/秒●额定环境：温度－5℃~50℃，湿度≤90%●功耗：≤3W ●辅助电源：AC85 ~ 265V，DC85 ~ 265V●测量精度：电压、电流0.2%FS频率、功率因数0.2%FS●绝缘强度：电源/输入输出/外壳2KV AC/Min输入/输出，输出/输出500V AC/Min●显示方式：.-1999 ~ 9999字测量值显示.-1999 ~ 9999字设定值显示２2.2 DJR – 1 数字式交流电量变送器外形及尺寸：外形尺寸：50×70×115mm35mm DIN导轨式或螺丝固定2.3 DJR – 1 数字式交流电量变送器显示及输入/输出：仪表显示：使用4位LED数码管（8段、0.28吋、绿色）显示二次实时测量值，例如：输入电流为0 ~ 5 A时，显示数值为0 ~ 5.000 A；输入电压为0 ~ 100V时，显示数值为0 ~ 100.0 V。

单相交流功率变送器用户手册一、产品简介HY194-BS4P1单相交流功率变送器，是一种把功率值隔离转换成线性直流模拟信号输出或RS485数字通信接口输出。

模拟量可选：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等变送输出。

RS-485数字通讯接口，采用国际标准MODBUS-RTU通讯协议，可与各种PLC、HMI、组态软件实现组网；可选显示面板，面板采用4位高亮LED 显示，并带有3个按键用来进行参数设置。

二、技术参数参数性能量程AC57.7V/AC100V/AC220V/450V/600V过载持续：1.2倍，瞬时：2倍/1S功耗＜1VA电压阻抗＞380KΩ量程AC10A/5A/1A过载持续：1.2倍，瞬时：10倍/5S功耗＜1VA电流阻抗＜20mΩ辅助电源AC/DC85-265V或DC10-36V；功耗＜3VA模拟量输出DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等RS485通讯RS485通讯接口，物理层隔离，符合国际标准的MODBUS-RTU协议通讯波特率2400~19200精度等级0.2级、0.5级显示方式(选配) 数码显示：4位高亮度LED数码管环境工作温度：-10-55℃；储存温度：-20-75℃安全绝缘:信号、电源、输出端子对壳电阻＞5MΩ耐压:信号输入、电源、输出间＞AC2KV三、用户选型3．1仪表外形尺寸35mm标准导轨安装或螺丝固定安装。

3．2命名方式194-BS4P1-①-②-③-④-⑤①、模拟变送输出路数：一路变送输出为D，二路变送输出为D2，无模拟量输出为空。

②、RS485数字接口代号R，无RS485数字接口为空。

③、有功电能脉冲输出EP，无电能脉冲为空。

④、显示模块代号M，无显示模块为空。

四、功能模块4．1 模拟量变送输出模拟量变送输出可选：DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等。

杭州美仪自动化有限公司杭州美仪自动化有限公司第3版单晶硅压力变送器使用说明书U-SUP-2051-S P3000-C -CN 3前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-SUP-2051-SP3000-C-CN3第三版2021年6月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章技术参数 (3)3.1性能参数 (3)3.2结构特性 (4)第四章使用与安装 (5)4.1组件图 (5)4.2HART通讯连接图 (6)4.3电气连接图 (6)4.4外形尺寸 (7)4.5配件 (8)4.6差压变送器流程连接孔距离调整 (11)第五章按键功能概述 (12)5.1输入操作码 (12)5.2操作码输入方法 (13)第六章注意事项 (18)第七章质保及售后服务 (19)第一章产品概述第一章产品概述智能差压变送器是用世界先进的单晶硅压力传感器技术与专利封装工艺，精心研制出的一款国际领先技术的高性能压力变送器。

该产品采用专利双过载保护膜片设计，内部电路防浪涌保护设计，可准确测量表压、绝压、流量、真空度、液位和密度。

广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等行业的过程控制领域。

第二章主要特点第二章主要特点●采用先进的单晶硅差压传感器●宽量程覆盖●两线制，4～20mA模拟输出，HART协议数字通讯●智能LCD液晶表头带背光●兼有远传和本地零点、量程调整●品种齐全，精度高，稳定性好●抗变频干扰能力强●高静压、高过载保障●防雷保护电路设计第三章技术参数第三章技术参数3.1性能参数第三章技术参数0～20MPa40MPa0～40MPa60MPa 长期稳定性±0.2%FS/年3.2结构特性第四章使用与安装第四章使用与安装4.1组件图图1差压单晶硅变送器组件图图2单压单晶硅变送器组件图第四章使用与安装4.2HART通讯连接图图3HART通讯连接图4.3电气连接图图4电气接线图第四章使用与安装4.4外形尺寸图5单晶硅差压尺寸图第四章使用与安装图6单晶硅单压尺寸图4.5配件安装支架单位：mm差压管装弯支架及安装方式第四章使用与安装序号名称数量备注13051夹块--2丁型接头2选配3M10×20螺4选配栓4O型圈--第四章使用与安装第四章使用与安装4.6差压变送器流程连接孔距离调整三个按在夹板端面上的连接孔是1/4-18NPT。

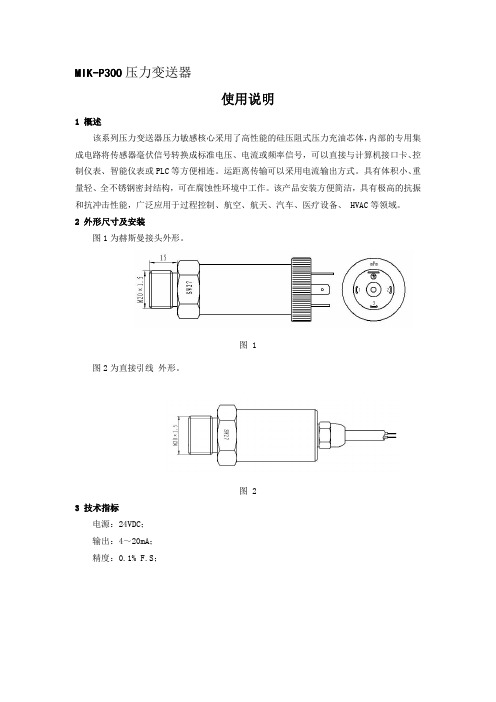

MIK-P300压力变送器使用说明1概述该系列压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。

运距离传输可以采用电流输出方式。

具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。

该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC等领域。

2外形尺寸及安装图1为赫斯曼接头外形。

图1图2为直接引线外形。

图23技术指标电源：24VDC；输出：4～20mA；精度：0.1% F.S；4电气连接4.1赫斯曼结构电气连接如下图a、b：图34.2直接引线结构电气连接：电流：红线：24VDC；绿线：电流输出。

电压：红线：24VDC；蓝线：电源-；黄线：电压输出+。

5安装方法⑴选择易于操作、维护的地方进行安装；⑵应尽量远离振动源安装；⑶应尽量远离热源的地方；⑷最好通过阀门与测量管道连接；⑸安装时用扳手夹紧在变送器六方处；⑹操作时Hirschmann接头与外壳连接处不能转动。

6安全使用注意事项⑴搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

⑵变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

电流变送器作用和原理及电路图电流变送器可以直接将被测主回路交流电流或者直流电流转换成按线性比例输出的DC4～20mA（通过250Ω电阻转换DC1～5V或通过500Ω电阻转换DC2～10V）恒流环标准信号，连续输送到接收装置（计算机或显示仪表）。

电流变送器分直流电流变送器和交流电流变送器两种。

交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器，产品广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电流、电压变送器具有单路、三路组合结构形式，其特点为：1、准确度高（典型：0.2%最好0.05%）；2、整个量程范围都有极高的线性度；3、集成化程度高，结构简单，优良的温度特性和长期工作稳定性，使变送器免于定期校验。

电流变送器参数*执行标准：GB/T13850-1998，IEC688：1992*输入范围：0~10A内可选如0~1A，0~5A等*精度等级：≤0.2%.F.S*温度特性：≤100PPM/℃（0~50℃）*整机功耗：≤1.0VA*工作稳定性：年变化《0.2%*隔离耐压：输入/输出/外壳间AC2.0KV/MIn*1mA*绝缘电阻：≥20MΩ（DC500V）*冲击电压：5KV（峰值），1.2/50uS*响应时间：≤300mS*过载能力：2倍电流连续，30倍1秒*工作环境：-10℃~50℃，20%~90%无凝露*贮存环境：-40℃~70℃，20%~95%无凝露电流变送器工作原理XTR115采用SO-8小型化封装，其内部电路框图及基本应用电路如图1所示。

U+为电源端，接环路电源。

UREF为2.5V基准电压输出端。

II端接输入电流。

IRET为基准电压源输出电流和稳压器输出电流的返回端，可作为输入电路的公共地。

OUT为4~20mA电流输出端。

UREG为+5V稳压器的输出端。

B和E端为外部功率管的接口，分别接功率管的基极（B）和发射极（E）。
