下载文档原格式
PVC电气施工方案1. 引言PVC（聚氯乙烯）是一种常用的塑料材料，具有绝缘性能良好、耐腐蚀、耐磨损等优点，因此在电气施工中得到广泛应用。
本文将介绍PVC电气施工方案的相关内容，包括材料选择、施工步骤和注意事项等。
2. 材料选择在PVC电气施工中，需要选择合适的材料以确保施工质量和安全。
以下是一些常用的PVC电气材料：2.1 PVC电缆PVC电缆是PVC电气施工中常用的导线材料，其外部覆盖一层PVC 绝缘层，可保护导线免受外界环境的损害。
选择PVC电缆时，需要考虑电流负载、电压等级和施工环境等因素。
2.2 PVC电线槽PVC电线槽用于布置电缆，保持电气线路的整洁和安全。
选用合适的PVC电线槽时，需要考虑线缆数量和直径、施工环境和负载等因素。
2.3 PVC绝缘接头PVC绝缘接头用于连接和绝缘电缆，确保电气线路的连通性和绝缘性能。
选择PVC绝缘接头时，需要考虑电缆尺寸和电压等级。
3. 施工步骤PVC电气施工需要按照一定的步骤进行，以确保施工质量和安全。
以下是PVC电气施工的一般步骤：3.1 规划和设计在施工前，需要进行规划和设计工作，包括确定电缆布置路径、确定电线槽数量和位置、计算电缆长度和精确测量位置等。
3.2 安装电线槽按照设计要求，安装电线槽并固定好，确保电线槽与其支撑结构之间的间距符合规范。
3.3 铺设电缆将预先测量好的电缆按照设计要求铺设在电线槽中，并保证电缆的整齐和安全。
3.4 连接电缆根据设计要求，连接电缆和终端设备或接头。
在连接时，确保连接牢固、接触良好，并使用绝缘接头保证绝缘性能。
3.5 绝缘处理对电气线路的绝缘部分进行处理，使用PVC绝缘胶带或绝缘接头保护电缆绝缘层。
3.6 安全测试在施工完成后，进行必要的安全测试，如绝缘测试、接地测试等，以确保电气线路的安全性能。
4. 注意事项在进行PVC电气施工时，需要注意以下事项：•选择适合的PVC电气材料，根据实际需求进行选择。
•在施工前，进行详细的规划和设计工作，确保施工过程顺利进行。
PVC管规格和型号的电气绝缘性能分析PVC管是一种常用的管材，广泛应用于电气工程领域。
本文将对PVC管的规格和型号，以及其在电气绝缘性能方面的分析进行探讨，并提供一些相关建议。
一、PVC管的规格和型号PVC管的规格和型号是指其直径、壁厚和长度等参数，不同的规格和型号适用于不同的使用场景。
常见的PVC管规格有20mm、25mm、32mm等，壁厚通常为1.0mm、1.5mm、2.0mm等，长度可根据需要定制。
在选择PVC管规格和型号时，需要考虑使用环境的电气绝缘要求、管道的负载和使用寿命等因素。
一般来说，电气绝缘性能要求高的场合，需要选择规格较大、壁厚较厚的PVC管，以确保电气安全性。
二、PVC管的电气绝缘性能分析PVC管作为电气工程中的绝缘材料，其电气绝缘性能对电气设备的运行稳定性和安全性起着重要的保护作用。
下面将从PVC管的介电强度和耐热性能两个方面进行分析。
1. PVC管的介电强度介电强度是指材料在单位厚度下能够承受的电场强度。
PVC管具有良好的介电强度，能够有效地阻止电流的泄漏和电弧的产生，从而减少电气设备的故障和事故的发生。
在实际应用中，为了确保PVC管的介电强度满足要求，应进行必要的试验和检测。
常见的检测方法有直流电压试验和交流耐压试验。
根据使用环境的电压等级和电压试验标准，选择适当的试验方法和参数进行测试。
2. PVC管的耐热性能耐热性能是指材料在一定温度下能够保持结构稳定性和绝缘性能的能力。
PVC管具有较好的耐热性能，在一定温度范围内可以保持良好的绝缘性能。
然而，PVC管的耐热性能存在一定的限制，超过其耐热温度范围会导致软化甚至熔化，从而降低绝缘性能。
因此，在选择PVC管时，需要明确使用环境的温度要求，并选择耐热性能符合要求的型号和规格。
三、PVC管的相关建议在使用PVC管时，以下几点建议供参考：1. 根据实际需要选择合适的PVC管规格和型号，确保电气绝缘性能满足要求。
2. 注意PVC管的安装和维护，避免不必要的机械损坏或者温度过高导致的材料软化。

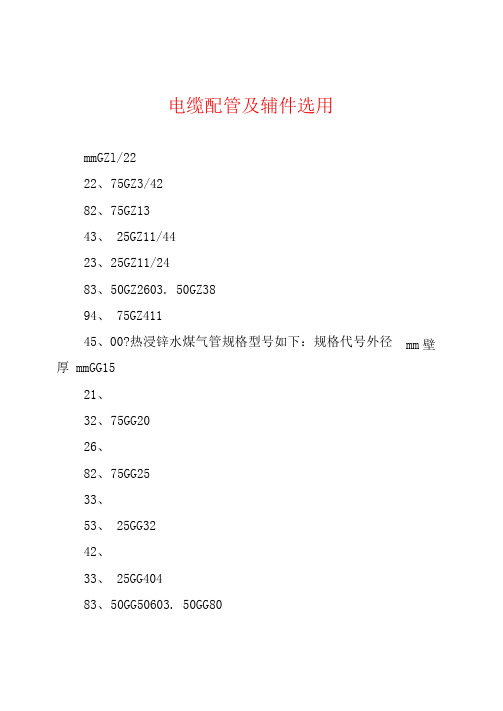

电缆配管及辅件选用mmGZl/2222、75GZ3/4282、75GZ1343、 25GZ11/4423、25GZ11/2483、50GZ2603. 50GZ3894、 75GZ41145、00?热浸锌水煤气管规格型号如下：规格代号外径mm壁厚 mmGG1521、32、75GG2026、82、75GG2533、53、 25GG3242、33、 25GG40483、50GG50603. 50GG8054、 00GG1001144、004、2、电缆金属软管和管接头4、2、1、电缆金属软管C2项目所用电缆金属软管应采用JSHRG系列包塑镀锌金属软管，该产品内为P3型金属软管，材质为A3钢，包塑层为阻燃耐辐照PVC材料，型号规格如下：型号公称内径mm外径及偏差mmJSHRG- 1/41014、50、30JSIIRG-1/21520、20、35JSIIRG-3/42025、50、40JS1IRG-12531、70、45JSIIRG-11/43239、60、50JSIIRG-11/23846、60、60JSIIRG-25159、51、00JS1IRG-21/26473、51、50JSIIRG-37584、52、00JS1IRG-4100109.53、004、2、2、管接头及其配用4、2、2、1、螺纹管接头仪表管线与金属软管、端子箱、变送器、线槽等的连接，应采用螺纹管接头，代号为NGZ,其选用型号和配用说明如下：管接头型号规格连接螺纹配用软管配用无缝钢管配用水煤气管 NGZ15G1/2JS11RG-1/2GZ1/2GG15NGZ20G3/4JS1IRG- 3/4GZ3/4GG20NGZ25G1JSIIRG-1GZ1GG25NGZ32G11/4JSHRG-11/4GZ11/4GG32NGZ38G11/2 JS1IRG-11/2GZ11/2GG40NGZ51G2JSIIRG- 2GZ2GG50NGZ75G3JSIIRG-3GZ3GG80NGZ100G4JS11RG-4GZ4GG1004.2、2、2、自固管接头非仪表（如电气、通信等专业）管线的连接可采用自固管接头，代号为GJn。

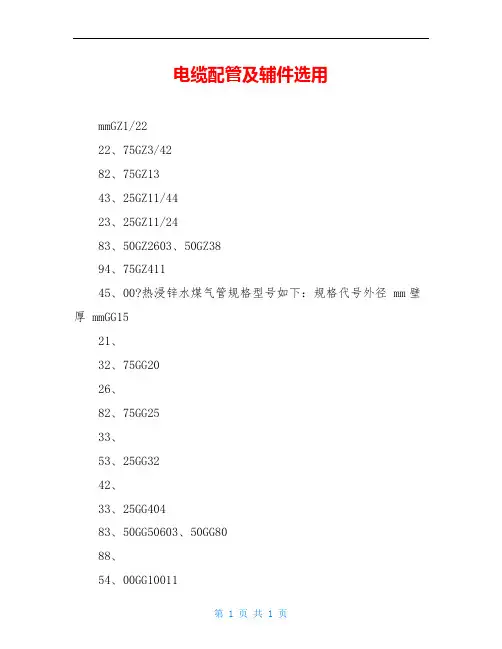

电缆配管及辅件选用mmGZ1/2222、75GZ3/4282、75GZ1343、25GZ11/4423、25GZ11/2483、50GZ2603、50GZ3894、75GZ41145、00?热浸锌水煤气管规格型号如下：规格代号外径 mm壁厚 mmGG1521、32、75GG2026、82、75GG2533、53、25GG3242、33、25GG40483、50GG50603、50GG8088、54、00GG1001144、004、2、电缆金属软管和管接头4、2、1、电缆金属软管C2项目所用电缆金属软管应采用JSHRG系列包塑镀锌金属软管，该产品内为P3型金属软管,材质为A3钢，包塑层为阻燃耐辐照PVC材料，型号规格如下：型号公称内径mm外径及偏差mmJSHRG-1/41014、50、30JSHRG-1/21520、20、35JSHRG-3/42025、50、40JSHRG-12531、70、45JSHRG-11/43239、60、50JSHRG-11/23846、60、60JSHRG-25159、51、00JSHRG-21/26473、51、50JSHRG-37584、52、00JSHRG-4100109、53、004、2、2、管接头及其配用4、2、2、1、螺纹管接头仪表管线与金属软管、端子箱、变送器、线槽等的连接，应采用螺纹管接头，代号为NGZ，其选用型号和配用说明如下：管接头型号规格连接螺纹配用软管配用无缝钢管配用水煤气管NGZ15G1/2JSHRG-1/2GZ1/2GG15NGZ20G3/4JSHRG-3/4GZ3/4GG20NGZ25G1JSHRG-1GZ1GG25NGZ32G11/4JSHRG-11/4GZ11/4GG32NGZ38G11/2JSHRG-11/2GZ11/2GG40NGZ51G2JSHRG-2GZ2GG50NGZ75G3JSHRG-3GZ3GG80NGZ100G4JSHRG-4GZ4GG1004、2、2、2、自固管接头非仪表(如电气、通信等专业)管线的连接可采用自固管接头，代号为GJn。
难燃绝缘聚氯乙烯(PVC) 开合型电线管1 范围本文件规定了以聚氯乙烯树脂为原料，加入必要的助剂，经挤出成型的难燃绝缘聚氯乙烯 (PVC) 开合型电线管 (以下简称“线管”) 的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于室内及室外安装电线、电缆、软线等用，贮运和安装温度≥ -5 ℃ ，使用温度 (-5~ 60) ℃ 的难燃绝缘聚氯乙烯 (PVC) 开合型电线管。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本 (包括所有的修改单) 适用于本文件。
GB/T 2406.2 塑料用氧指数法测定燃烧行为第 2 部分：室温试验GB/T 2408 塑料燃烧性能的测定水平法和垂直法GB/T 2828.1—2012 计数抽样检验程序第1部分：按接收质量限 (AQL) 检索的逐批检验抽样计划GB/T 2918 塑料试样状态调节和试验的标准环境GB/T 8627 建筑材料燃烧或分解的烟密度试验方法GB/T 8806—2008 塑料管道系统塑料部件尺寸的测定GB/T 19718—2018 热塑性塑料管材、管件与阀门通用术语及其定义GB/T 26125—2011 电子电气产品六种限用物质 (铅、汞、镉、六价铬、多溴联苯和多溴二苯醚) 的测定JG/T 3050— 1998 建筑用绝缘电工套管及配件QB/T 1614—2000 难燃绝缘聚氯乙烯电线槽及配件3 术语和定义GB/T 19718—2018 界定的术语和定义适用于本文件。
4 分类标志码分类标志码三位数字组成，表示方式如下：贮存温度分类标志码耐冲击性能分类标志码表 1 耐冲击性能标志码表 2 贮运温度标志码5 要求5.1 外观线管的内外壁应光滑、平整，不应有气泡、杂质、裂痕、色泽不均和损伤电线的锐利部位等缺陷。
5.2 颜色线管颜色一般为白色，其他颜色可由供需双方协商确定。
建谊投资发展(集团)产业化住宅部品部件选型手册建谊集团二〇一五年五月部品部件：PVC电气配管目录一、PVC电气配管概况描述及生产工艺二、PVC电气配管备选厂家三、PVC电气配管厂家合作确认过程四、成寿寺项目样板间PVC电气配管需求描述五、PVC电气配管质量、规格标准六、PVC电气配管选型及价格参考（参考联塑品牌）七、PVC电气配管安装施工工艺八、PVC电气配管BIM模型成寿寺钢结构住宅项目样板间PVC电气配管选型手册一、PVC电气配管概况描述及生产工艺1.pvc管材特点PVC管材的突出优点：相对密度小，相当于金属的1/4-1/7；电绝缘性能、化学稳定性优良；安装、施工方便，维修容易；单位能耗低廉。
但与金属相比，它的力学性能较低，使用温度围较窄，膨胀收缩变形较大。
PVC管材主要用途：输送液体、固体、气体，并可以作为电线电缆护套和结构材料。
主要应用围是：建筑给水管、建筑排水管、埋地排水管、护套管、农业用管、工业用管。
住宅建设，环境保护与治理，农业节水灌溉，交通、通讯、水利、能源等基础建设工程使得PVC管材有着非常广阔的市场2.pvc管材配方设计设计配方的原则是根据使用要求，根据我国已经制定了各类管材标准进行，管材配方中包含：PVC树脂，抗冲击改性剂，稳定剂，加工改性剂，填充剂、色料及外润滑剂等成分（2）PVC树脂为了获得迅速与均匀的塑化，应该采用悬浮法疏松型树脂、树脂的型号多为SG—5（相当于旧型号XS—4）——用于双壁波纹管的树脂，特别应具有良好分子量分布和杂质量，以减少管材中的“鱼眼”，避免管材波纹的塌陷和管壁的破裂。
——用于给水管的树脂，应属“卫生级”，树脂中残留氯乙烯在lmg／kg以。
为了保证管材的质量，减少次品率，树脂的来源要稳定。
（2）稳定剂目前用的主要热稳定剂为：三碱式硫酸铅与二碱式铅盐,金属皂类并用、复合铅盐稳定剂、稀土复合稳定剂、有机锡稳定剂含重金属的稳定剂（如含Pb，Ba，Cd）对人体健康有害，这些稳定剂在给水管配方中的用量有限制.。
电气PVC 管明配安装作业指导书1．适用范围本作业指导书适用与本公司承建的一般工业与民用建筑的电力及照明明敷设于墙壁、顶板表面及顶棚内明配安装工程。
2．施工准备2.1 材料合格的PVC 管、阻燃顶头及电门、接线盒及盒盖、塑料胀卡、膨胀螺栓、角钢、扁钢、管卡子、管箍、铅丝、配电箱。
2.2 机具尺、粉线、线坠、电工工具、榔头、钻子、活搬子、高凳、钢锯、电钻、工具袋。
3．施工工艺3.1 工艺流程熟悉图纸 制作支架 定位 配管 切断 连接 固定3.2 技术要点3.2.1 管路敷设完后不要出现自然弯，卡具应均匀布置。
3.2.2 多根管排列在弯曲处应煨成同心圆。
3.2.3 煨弯时必须与管径相同的煨管簧煨弯，弯曲半径应大于管径6倍。
4．操作工艺4.1 管路上箱盒、支架、吊架、固定点位置的测定。
4.1.1 根据图纸设计要求，首先测出箱盒与出线口等的准确位置和标高。
4.1.2 根据以上测定的箱盒等的具体位置，把管路的垂直水平走向弹出线来，以便进一步确定，固定点间距与固定工序的进行。
4.1.3 根据以上所弹出的管段位置的长短，按施工规范规定的固定点间距的尺寸要求，计算确定支架，吊架的具体位置。
4.2 PVC 管煨弯：一般选用与管内径相同的煨弯用的定型簧进行煨弯，弯曲半径不得小于管外径的4倍。
4.3 管路敷设及敷设前的检查4.3.1 管路连接应选用定型的套箍，连接时应在接口处涂上粘合剂，粘结牢固。
4.3.2 检查管壁是否薄厚均匀，不扁不裂，管身不变形。
4.3.3 敷管时先将管卡一段的螺丝拧进一半，然后将管敷设于管卡内，逐个拧牢。
5．质量标准5.1 PVC管及支架，管卡安装应牢固，排列整齐。
5.2 支架固定点间距的允许偏差不大于50mm。
5.3 煨弯时弯曲半径应均匀，弯曲半径不得小于管外径的4倍，多根管排列弯曲处需煨成同心圆。
5.4 管口进入箱盒内不得大于5mm。
5.5 暗敷地管，露出楼板易受机械损伤的地方应用钢管保护其保护高度应不低于500mm。
北京建谊投资发展(集团)有限公司产业化住宅部品部件选型手册建谊集团二〇一五年五月部品部件： PVC电气配管目录一、 PVC电气配管概况描述及生产工艺二、 PVC电气配管备选厂家三、 PVC电气配管厂家合作确认过程四、成寿寺项目样板间PVC电气配管需求描述五、 PVC电气配管质量、规格标准六、 PVC电气配管选型及价格参考（参考联塑品牌）七、 PVC电气配管安装施工工艺八、 PVC电气配管BIM模型成寿寺钢结构住宅项目样板间 PVC电气配管选型手册一、 PVC电气配管概况描述及生产工艺1.pvc管材特点PVC管材的突出优点：相对密度小，相当于金属的1/4-1/7；电绝缘性能、化学稳定性优良；安装、施工方便，维修容易；单位能耗低廉。
但与金属相比，它的力学性能较低，使用温度范围较窄，膨胀收缩变形较大。
PVC管材主要用途：输送液体、固体、气体，并可以作为电线电缆护套和结构材料。
主要应用范围是：建筑给水管、建筑排水管、埋地排水管、护套管、农业用管、工业用管。
住宅建设，环境保护与治理，农业节水灌溉，交通、通讯、水利、能源等基础建设工程使得PVC管材有着非常广阔的市场?2.pvc管材配方设计设计配方的原则是根据使用要求，根据我国已经制定了各类管材标准进行，管材配方中包含：PVC树脂，抗冲击改性剂，稳定剂，加工改性剂，填充剂、色料及外润滑剂等成分（2）PVC树脂为了获得迅速与均匀的塑化，应该采用悬浮法疏松型树脂、树脂的型号多为SG—5（相当于旧型号XS—4）——用于双壁波纹管的树脂，特别应具有良好分子量分布和杂质量，以减少管材中的“鱼眼”，避免管材波纹的塌陷和管壁的破裂。
——用于给水管的树脂，应属“卫生级”，树脂中残留氯乙烯在lmg／kg以内。
为了保证管材的质量，减少次品率，树脂的来源要稳定。
（2）稳定剂目前国内采用的主要热稳定剂为：三碱式硫酸铅与二碱式铅盐,金属皂类并用、复合铅盐稳定剂、稀土复合稳定剂、有机锡稳定剂含重金属的稳定剂（如含Pb，Ba，Cd）对人体健康有害，这些稳定剂在给水管配方中的用量有限制.。
单螺杆挤出流程，物料受热历史较双螺杆挤出流程要长，稳定剂用量前者较后者要增加25％以上。
双壁波纹管的机头温度较高，物料在机头内停留时间较长，配方中稳定剂的用量比普通管配方要多。
（3）填料填料的作用是可降低成本。
尽量采用超细活性的填料,(价格较高).管材用量比型材大.填料用量过大会造成抗冲击性降低和管耐压性下降，所以，在化工用管和给水管中，填料用量在10份以内。
排水管，冷弯穿线套管中填料用量可多些，同时加大CPE的用量来改变冲击性能的下降。
对管材性能要求较低的管材，和落雨管，填料量可很大，但是对双螺杆挤出机磨损较严重。
（4）改性剂1）、加工改性剂：普通管材可以少用或不用；波纹管和薄壁管多用.2）、冲击改性剂：比型材用量少, 两方面原因:1.性能,耐低温,拉伸强度2.成本3）、其他助剂：颜色：钛白用量,型材作为耐老化剂来使用,必须用.硬PVC管的配方中主要是色素，主要是钛白粉或炭黑，可依管材外观要求选用。
（5）外润滑剂与稳定剂的匹配设计。
1）、根据稳定剂选择与之匹配的外润滑剂 a.有机锡稳定剂。
有机锡稳定剂与PVC树脂有较好的相容性，有严重的粘附金属壁的倾向，与之匹配的最便宜的外润滑剂是以石蜡为主的石蜡-硬脂酸钙体系。
b.铅盐稳定剂。
铅盐稳定剂与PVC 树脂相容性差，仅附在PVC粒子表面，阻碍了PVC粒子间的融合，通常采用硬脂酸铅-硬脂酸钙外润滑剂与之匹配。
2）、外润滑剂的用量。
如果调整外润滑剂用量仍不能满足物料加工的要求，则可以考虑添加少量的内润滑剂。
当使用抗冲击增韧改性剂时，由于熔体粘度大，粘附到金属表面的可能性就大，往往需要增加外润滑剂的用量；用同一种设备挤出的薄壁管比同一规格的厚壁管所需的外润滑剂要多。
当加工温度高时，熔体粘附金属表面的倾向大，所加入的外润滑剂就多。
3.PVC管材加工工艺硬质PVC管材生产工艺流程见下图：硬聚氯乙烯（PVC-U）管材生产工艺流程见下图：（1）混合工艺在高速混合时，助剂渗入PVC树脂的空隙，使助剂在树脂中均匀分散，考虑到温度在100℃以上有利于物料中水蒸气蒸出，所以一般热混机的温度设在100—120℃。
为了让助剂充分地与PVC微粒接触，减少填充剂对助剂的吸附作用，应该在加入PVC树脂后即启动热混机，再按如下顺序投料：稳定剂、各种加工助剂、色料、填充剂。
在实际生产中，大都是将原辅料全都投入后再启动热混机。
热混机放出的混合料温度很高，需立即进行冷却，若散热不及时会引起物料分解和助剂挥发。
冷混一般控制在料温40℃左右时出料。
（2）挤出成型工艺挤出机螺杆分3个区段：加料段（送料段）、熔化段（压缩段）、计量段（均化段），这三段相应的对物料组成了3个功能区：固体输送区、物料塑化区、熔体输送区。
固体输送区的料筒温度一般控制在100—1400C 。
若加料温度过低，使固体输送区延长，减少了塑化区和熔体输送区的长度，会引起塑化不良，影响产品质量。
物料塑化区的温度控制在170—1900C。
控制该段的真空度是一个重要的工艺指标，若真空度较低，会影响排气效果，导致管材中存有气泡，严重降低了管材的力学性能。
为了使物料内部的气体容易逸出，应控制物料在该段塑化程度不能过高，同时还要经常清理排气管路以免阻塞。
料筒真空度一般为—。
熔体输送区的温度应略低一些，一般为160—1800C。
在该段提高螺杆转速、减小机头阻力及在塑化区提高压力都有利于输送速率的提高，对于PVC这样的热敏塑料，不应在此段停留时间过长，螺杆转速一般为20—30r/min。
机头是挤出制品成型的重要部件，它的作用是产生较高的熔体压力并使熔体成型为所需的形状。
各部分工艺参数分别为：口模连接器温度1650C，口模温度1700C、1700C、1650C、1800C、1900C。
（3）定型工艺从机头口模挤出来的管状物要经过冷却，使它变硬而定型。
定型一般用定径套进行外径定型和内径定型两种方式。
其中外径定型结构较为简单，操作方便，我国普遍采用。
外径定型的定径外套长度一般取其内径的3倍，定径套的内径应略大于（一般不超过2mm）管材处径的名义尺寸。
管材的冷却方法有水浸式冷却和喷淋式冷却，较常用的是喷淋式冷却。
真空冷却成型是借助于真空泵将真空槽抽成真空，使管坯外壁吸附在定型套的内壁上而达到冷却定型。
真空定型的工艺条件一般为：真空度—，水温15—250C，真空槽中的水成雾状为最佳。
若真空度偏小，导致管外径偏小，小于标准尺寸；反之，若真空度偏大，管径偏大，甚至出现抽胀现象。
若水温过低，定型不完全，且会使管材脆性增大；若水温过高，则会造成冷却不良，致使管材易发生变形。
（4）牵引工艺牵引装置的作用是给机头挤出的管材提供一定的牵引力和牵引速度，均匀地引出管材，并通过调节牵引速度调节管子的壁厚。
牵引速度取决于挤出速度，一般牵引速度比挤出速度快1%—3%。
（5）切割工艺由行程开关根据要求长度控制后，进行自动切割，并延时翻架，实行流水生产，切割机以定长工开关信号为指令，完成切割全过程，在切割过程中与管材运行保持同步，切割过程由电动和气动驱动完成，切割机设有吸尘装置，将切割产生的碎屑及时吸出，并回收。
（6）助烤扩口工艺翻料架翻动动作由气缸通过气路控制来实现，翻料架设有一个限位装置，将切割锯切断后的管材进行烘烤，烘烤结束后进行扩管，延时后，气缸进入工作，实现翻料动作，达到卸料的目的，卸料后经延时数秒自动复位，等待下一个循环。
二、PVC电气配管备选厂家三、 PVC 电气配管厂家合作确认过程 1、确定厂家流程：2、合作形式：序号 合作形式说明 备注 1战略合作协议 长远的合作模式，双方高层共同推动，在进行具体项目采购时可直接谈判定标或进行招标但优先采用 推荐方式 2商业合作协议 双方共同研究推动相关领域的合作与发展，共同赢得长期发展利益 推荐方式 3采购/分包合同 正对具体项目进行招标采购，确定厂家 正常方式 4其他合作方式四、 成寿寺项目样板间PVC 电气配管需求描述1、住宅内配电线路，穿硬阻燃塑料管，符合《建筑设计防火规范》GB50016-2006. 管材的内外壁光滑，摩擦系数小。
2、抗压性能高。
3、抗冲击、耐热性能好。
4、防潮耐酸碱。
5、阻燃：金和绝缘PVC 电工套管离火自熄（离开火焰30秒即会自熄），火焰不会沿管道蔓延。
6、绝缘：金和PVC 电工套管有优良的绝缘性能，在浸水状态下AC2000V 、50HZ 不会击穿，金和PVC 绝缘电工套管正满足这个要求。
研究我方需求 开发寻找厂家 审核厂家实力与技术力审核、沟通、修订方案 厂家提供技术方案 出具考察报告 确定实施方案 商谈合作协议 签订合作协议 沟通交流技术方案 组织厂家考察 厂家生产、运输、安装? ?五、 PVC电气配管质量、规格标准1、执行标准：JG/T3050-19982、产品规格:分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm3、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
3、25外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
4、32外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
5、40外径的轻、中、重厚度分别为：（轻、中型，允许差+）、（重，允许差+）。
六、 PVC电气配管选型及价格参考（参考联塑品牌）见下页：七、 PVC电气配管安装施工工艺1、所依据的技术文件及标准规范：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《民用建筑电气设计规范》JGJ/T16-2008《建筑电气工程施工工艺标准》(ZJQ00-SG-006-2003)施工图纸、图号、出图时间等2、施工准备：材料要求2.1.1.凡所使用的阻燃型(PVC)塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27％的阻燃指标,并有检验报告单及合格证。
2.1.2.管外壁应有间距不大于lm的连续阻燃标记和制造厂厂标, 管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致, 所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品。
2.1.3.PVC粘合剂必须使用与阻燃型塑料管配套的产品，且必须在使用限期内使用。
