文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!线路纵联差动保护是电力系统中一种常见的保护手段，它主要用于保护电力输电线路免受纵联故障的影响。
浅谈输电线路的纵联保护摘要：本文首先就输电线路纵联保护原理、概念、分类进行了介绍，而后进一步深入，对纵联差动保护应解决的主要问题及解决措施展开了剖析。
关键字：纵联保护；故障；光纤纵联差动保护一、纵联保护（一）基本原理纵联保护是将线路两侧测量信息进行判断实现全线速动保护，其基本原理有如下三种：（二）概念和分类将线路两侧测量信息传到对侧进行比较构成的全线速动保护，称作线路纵联保护。
线路纵联保护不需与其他保护配合，不受负荷电流的影响，不反应系统震荡，有良好的选择性。
通常用高频通道组成的纵联保护称高频保护，用光纤通道组成的纵联保护称光纤纵联差动保护。
二、纵联差动保护应解决的主要问题及措施（一）纵联差动保护应解决的主要问题1、输电线路电容电流的影响电容电流是从线路内部流出的电流，因此它构成动作电流。
由于负荷电流是穿越性的电流，它只产生制动电流。
所以在空载或轻载下电容电流最容易造成保护误动。
2、外部短路或外部短路切除时产生的不平衡电流外部短路或外部短路切除时，由于两端电流互感器的变比误差不一致、暂态过程中由于两端电流互感器的暂态特性不一致、二次回路的时间常数的不一致产生不平衡电流。
3、重负荷线路区内经高阻接地时灵敏度不足的问题4、正常运行时电流感器（TA）断线造成纵联电流差动保护误动作正常运行时当输电线路一端的TA断线时差动继电器的动作电流和制动电流都等于未断线一端的负荷电流。
由于差动继电器的制动系数小于1，起动电流值又较小，因此工作点将落在比率制动特性的动作区内造成差动继电器动作。
5、弱电端拒动的问题当线路有一端背后无电源或为小电源时该端称为弱电端。
6、输电线路两端保护采样时间不一致所产生的不平衡电流的问题引起两侧采样不同步的原因：（1）两侧装置上电时刻的不一致；（2）一侧数据传送到另一侧有通道时延和数据接收时延；（3）两侧装置晶振存在固有偏差；（二）解决措施1、防止电容电流造成保护误动的措施（1）提高差动继电器比率制动曲线中的起动电流Iqd的定值来躲电容电流的影响。
纵联电流差动保护概述摘要：纵联电流差动保护有明确的选择性，逐渐成为高压线路的主保护。
本文首先重点介绍了纵联电流差动保护的保护原理，然后分析了影响纵联电流差动保护的性能因素及其解决办法，最后介绍了纵联电流差动保护在现场的对调工作。
关键字：纵联电流差动保护；选择性；原理；解决办法；对调0、引言根据继电保护在电力系统中所担负的任务，通常继电保护装置必须满足四个基本要求，即选择性、快速性、灵敏性和可靠性。
随着微机保护技术和光纤通信技术的日益成熟，纵联电流差动保护逐渐成为高压线路的主保护，其保护原理简单，有明确的选择性和很好的速动性，可以实现线路全长范围内故障的无时限切除。
1、纵联电流差动保护原理纵联保护在电网中可实现全线速动，理论上具有绝对的选择性。
电流差动保护是较为理想的一种保护原理，其选择性不是靠延时，不是靠方向，也不是靠定值，而是靠基尔霍夫电流定律：流向一个节点的电流之和等于零【1】。
图1-1 纵联电流差动保护原理（b）比率制动特性设流过两端保护的电流、以母线流向被保护线路的方向规定为其正方向。
以两端电流的相量和作为继电器的动作电流，如式1-1（a），该电流有时也称作差动电流、差电流。
另以两端电流的相量差作为继电器的制动电流，如式1-1（b）。
式1-2 比率制动特性两折线公式而当线路外部短路时，经计算，其工作点落在动作特性的不动作区，差动继电器不动作。
差动继电器可以区分线路外部短路（含正常运行）和线路内部短路。
继电器的保护范围是两端TA之间的范围。
【2】2、影响差动保护的性能因素及其解决办法2.1 电流互感器的误差和不平衡电流同型号的电流互感器性能也不能保证完全一致，电流互感器之间存在误差；电流互感器励磁电流的影响也会带来误差；保护装置采样回路的误差等。
以上误差都会引起不平衡电流，不平衡电流增大会影响差动保护的灵敏度。
电流互感器的误差可以通过选取同一厂家同一批次的相同型号电流互感器来尽量减小，而对于保护装置采样回路的误差，则要求保护厂家采取措施尽量减小它的影响。
试析输电线路电流纵联差动保护的优缺点及存在问题的解决方法作者：苏晓倩来源：《中国科技博览》2015年第16期[摘要]近年来，我国电力系统得到飞速的发展，高压线路的数量也在逐年在增多，输电线路的故障是电力系统中最常见的故障，因此输电线路的保护显得尤为重要。
线路保护的一个主要方法就是输电线路电流的纵联差动保护，但是现实中负荷电流等因素降低了电流纵联差动保护的安全性、稳定性。
输电线路电流纵联差动保护中的问题应给予重视并着手解决，以便于它在我国电力系统中发挥更重要的作用。
[关键词]输电线路电流纵联差动保护优缺点中图分类号：F428 文献标识码：A 文章编号：1009-914X（2015）16-0059-01高压线路中常遇到输电线路故障，而输电线路电流的纵联差动保护可以及时迅速的解决被保护线路上出现的故障。
这种保护在理论上具有高度的灵敏性和稳定性，但是在实际过程中有很多不可避免的因素制约其保护，如果能将这些问题的影响减小甚至彻底解决，将对未来我国电力系统的发展做出巨大的贡献。
一、输电线路电流纵联差动保护（一）定义及原理通过某种通讯通道将输电线路两端的保护装置纵向连接到一起，将电流、功率方向等各端电气量传送到对侧进行比较，来判断故障的位置是在本线路内还是本线路外，从而决定是否切除被保护线路的方法，被称为纵联差动保护。
理论上这种纵连保护具有绝对的选择性。
其原理是基尔霍夫电流定律，也叫做节点电流定律，即在电路中的任何一个节点上，无论什么时刻，流入节点的电流之和都等于流出节点的电流之和。
（二）优点与不足在理论上，纵联差动保护具有绝对的选择性，这使得电路故障发生时，纵联差动保护可以迅速准确的找到故障点，这就反映出它具有很高的灵敏度。
纵联差动保护不仅能够正确判断故障产生的位置，而且本身还具有选相功能，流入继电器的电流不会受到系统运作的影响，如系统震荡，系统的运行状况和非全相运行等问题。
在受到震荡时，电流纵联差动保护不会因此产生误动，仍然可以做出准确的选择，判断出发生故障的位置。
大型高压电动机磁平衡差动保护的原理分析与应用王燕敏摘要］本文介绍了大容量高压电动机差动保护的两种方式：纵联与磁平衡差动保护的原理及二者特点的比较，结合现场实际应用，给出了的保护的整定计算方法。
关键词：大容量高压电动机；纵联差动保护；磁平衡差动保护；原理接线；整定计算[Abstract] This paper introduces two modes of differential protection for large capacity high voltage motors: the principle of longitudinal and magnetic balance differential protection, characteristic comparison of the two, and the method of setting calculation of the protection combined with the on-site practical application. Key words: Large capacity high voltage motor; longitudinal differential protection; magnetic balance differential protection; principle & wiring; setting calculation0 引言按GB50062-2008《电力装置的继电保护和自动装置设计规范》的有关规定：“2MW及以上的电动机，或电流速断保护灵敏系数不符合要求的2MW以下的电动机，应装设纵联差动保护”。
电动机保护装置均采用微机保护，差动保护为电机的主保护，保护装置装于电动机6kV开关柜中，差动保护电流取自开关柜和电机中性点侧电流互感器。
而磁平衡差动保护则在电动机出口侧和电机中性点同名相加装一组磁平衡电流互感器，构成电机磁平衡差动保护。
66kV变电站主变继电保护主保护设计
发表时间：2019-11-08T10:17:05.143Z 来源：《当代电力文化》2019年13期作者：邢立明[导读] 继电保护是一种电力系统的反事故自动装置，它能在系统发生故障或不正常运行时，迅速、准确地切除故障元件或发出信号以便及时处理，以达到系统安全可靠运行的目的。
摘要：继电保护是一种电力系统的反事故自动装置，它能在系统发生故障或不正常运行时，迅速、准确地切除故障元件或发出信号以便及时处理，以达到系统安全可靠运行的目的。
关键词：66KV；变电所；继电保护
一、系统分析
该变电所一次侧采用单母线接线，二次侧具有单母线分段带旁路母线的主接线。
二、本系统故障分析
电力变压器的故障，分为外部故障和内部故障两类。
（1）变压器的外部故障常见的是高低压套管及引线故障，它可能引起变压器出线端的相间短路或引出线碰接外壳。
（1）变压器的内部故障有相间短路、绕组的匝间短路和绝缘损坏。
变压器的不正常运行过负荷、由于外部短路引起的过电流、油温上升及不允许的油面下降。
三、保护装置设置
瓦斯保护、纵联差动保护
四、短路电流计算
五、主变继电保护整定计算及继电器选择
1瓦斯保护
轻瓦斯保护的动作值按气体容积为250～300cm2整定，本设计采用280 cm2。
重瓦斯保护的动作值按导油管的油流速度为0.6～1.5 cm2整定本，本设计采用0.9 cm2。
2纵联差动保护：。

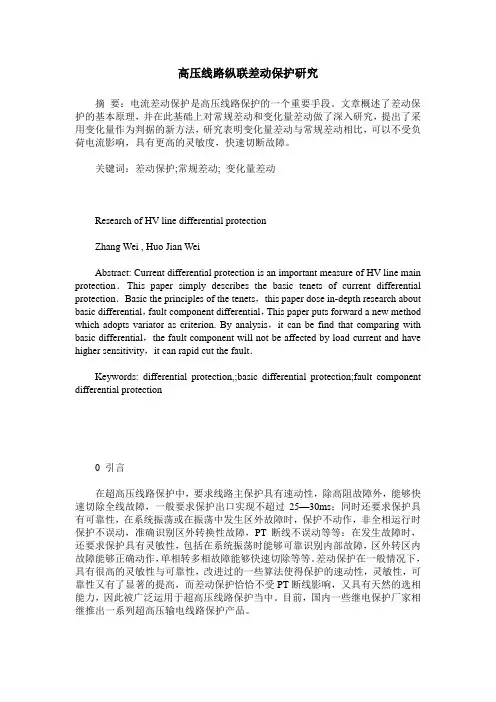

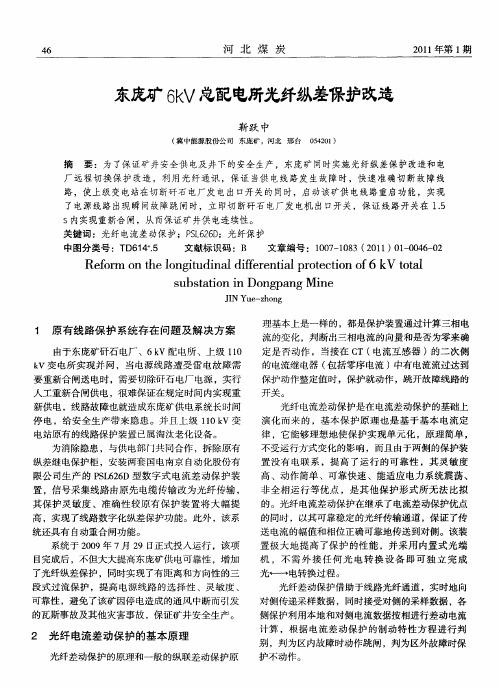

高压线路纵联差动保护研究摘要：电流差动保护是高压线路保护的一个重要手段。
