探讨10kV真空断路器的运行及维护
真空断路器是目前比较新型的断路器，具有高压绝缘性能好，使用寿命长，维护方便等优点。
10kV真空断路器是一种用于10千伏电力系统的断路器，该断路器的使用是为了保护电力系统，防止电力系统中出现电气故障，从而保证电力系统的稳定运行。
10kV真空断路器的运行原理是通过真空中的电介质实现断开或接通电路的目的，因此使用真空断路器可以保证断路器的绝缘性能，以及断路器的稳定性能。
在真空中，由于没有任何气体分子，因此不会形成电弧，从而保证了真空断路器的高压绝缘性能。
另外，在运行过程中，真空断路器可以通过电子控制实现自动开启和关闭电路。
在使用10kV真空断路器时，需要注意以下事项：
1.注意真空断路器的安装，确保符合相关安装标准，安装时需要保证断路器的良好接地，同时还需要注意分电器、导电等设备的安装。
2.在运行过程中需要定期检查断路器是否存在问题，或进行日常的检修和维护工作，以免出现故障影响电力系统稳定运行。
3.在使用中，需要注意断路器的负载能力，避免过载，从而影响断路器的性能，造成设备损坏。
4.真空断路器需要定期更换真空瓶，进行保养，以保证其稳定性能和使用寿命。
5.在更换真空瓶时，需要注意工作环境的清洁卫生，避免灰尘等杂质对真空瓶造成影响，从而影响真空断路器的使用寿命。
总之，10kV真空断路器是现代电力系统中必不可少的重要设备，是保护电力系统安全运行的重要保障。
因此在使用真空断路器时，需要注意多项事项，确保其稳定运行，从而保障电力系统的正常运行。

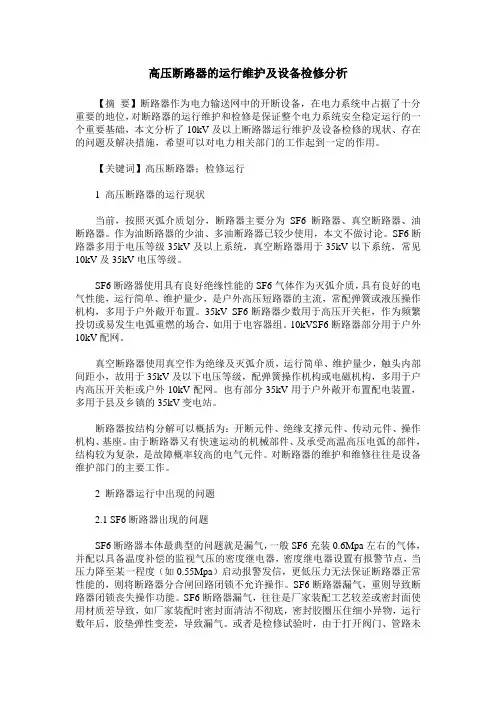

高压断路器的运行维护及设备检修分析【摘要】断路器作为电力输送网中的开断设备，在电力系统中占据了十分重要的地位，对断路器的运行维护和检修是保证整个电力系统安全稳定运行的一个重要基础，本文分析了10kV及以上断路器运行维护及设备检修的现状、存在的问题及解决措施，希望可以对电力相关部门的工作起到一定的作用。
【关键词】高压断路器；检修运行1 高压断路器的运行现状当前，按照灭弧介质划分，断路器主要分为SF6断路器、真空断路器、油断路器。
作为油断路器的少油、多油断路器已较少使用，本文不做讨论。
SF6断路器多用于电压等级35kV及以上系统，真空断路器用于35kV以下系统，常见10kV及35kV电压等级。
SF6断路器使用具有良好绝缘性能的SF6气体作为灭弧介质，具有良好的电气性能，运行简单、维护量少，是户外高压短路器的主流，常配弹簧或液压操作机构，多用于户外敞开布置。
35kV SF6断路器少数用于高压开关柜，作为频繁投切或易发生电弧重燃的场合，如用于电容器组。
10kVSF6断路器部分用于户外10kV配网。
真空断路器使用真空作为绝缘及灭弧介质，运行简单、维护量少，触头内部间距小，故用于35kV及以下电压等级，配弹簧操作机构或电磁机构，多用于户内高压开关柜或户外10kV配网。
也有部分35kV用于户外敞开布置配电装置，多用于县及乡镇的35kV变电站。
断路器按结构分解可以概括为：开断元件、绝缘支撑元件、传动元件、操作机构、基座。
由于断路器又有快速运动的机械部件、及承受高温高压电弧的部件，结构较为复杂，是故障概率较高的电气元件。
对断路器的维护和维修往往是设备维护部门的主要工作。
2 断路器运行中出现的问题2.1 SF6断路器出现的问题SF6断路器本体最典型的问题就是漏气，一般SF6充装0.6Mpa左右的气体，并配以具备温度补偿的监视气压的密度继电器，密度继电器设置有报警节点，当压力降至某一程度（如0.55Mpa）启动报警发信，更低压力无法保证断路器正常性能的，则将断路器分合闸回路闭锁不允许操作。

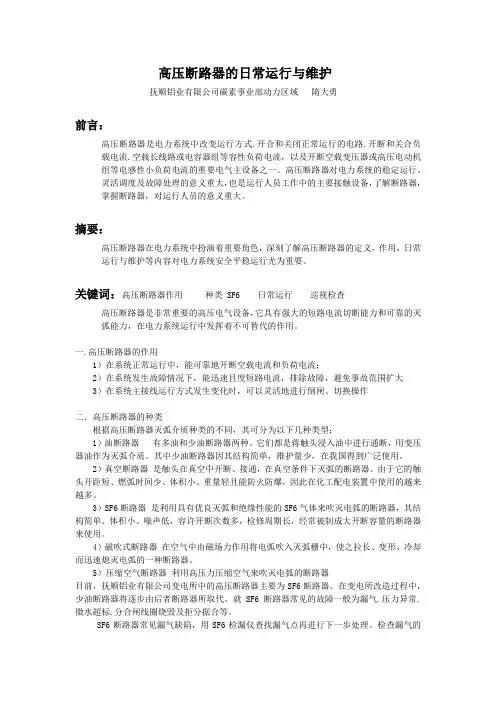

高压断路器的日常运行与维护抚顺铝业有限公司碳素事业部动力区域隋大勇前言：高压断路器是电力系统中改变运行方式.开合和关闭正常运行的电路.开断和关合负载电流.空载长线路或电容器组等容性负荷电流，以及开断空载变压器或高压电动机组等电感性小负荷电流的重要电气主设备之一。
高压断路器对电力系统的稳定运行、灵活调度及故障处理的意义重大，也是运行人员工作中的主要接触设备，了解断路器，掌握断路器，对运行人员的意义重大。
摘要：高压断路器在电力系统中扮演着重要角色，深刻了解高压断路器的定义，作用，日常运行与维护等内容对电力系统安全平稳运行尤为重要。
关键词：高压断路器作用种类 SF6 日常运行巡视检查高压断路器是非常重要的高压电气设备，它具有强大的短路电流切断能力和可靠的灭弧能力，在电力系统运行中发挥着不可替代的作用。
一.高压断路器的作用1）在系统正常运行中，能可靠地开断空载电流和负荷电流；2）在系统发生故障情况下，能迅速且度短路电流，排除故障，避免事故范围扩大3）在系统主接线运行方式发生变化时，可以灵活地进行倒闸、切换操作二．高压断路器的种类根据高压断路器灭弧介质种类的不同，其可分为以下几种类型：1）油断路器有多油和少油断路器两种。
它们都是蒋触头浸入油中进行通断，用变压器油作为灭弧介质。
其中少油断路器因其结构简单，维护量少，在我国得到广泛使用。
2）真空断路器是触头在真空中开断、接通，在真空条件下灭弧的断路器。
由于它的触头开距短、燃弧时间少、体积小、重量轻且能防火防爆，因此在化工配电装置中使用的越来越多。
3）SF6断路器是利用具有优良灭弧和绝缘性能的SF6气体来吹灭电弧的断路器，其结构简单、体积小、噪声低，容许开断次数多，检修周期长，经常被制成大开断容量的断路器来使用。
4）磁吹式断路器在空气中由磁场力作用将电弧吹入灭弧栅中，使之拉长、变形、冷却而迅速熄灭电弧的一种断路器。
5）压缩空气断路器利用高压力压缩空气来吹灭电弧的断路器目前，抚顺铝业有限公司变电所中的高压断路器主要为SF6断路器。
高压断路器的运行原理与维护高压断路器是电力系统中非常重要的设备，其主要用于保护电力系统免受故障电流和过载电流的影响。
本文将介绍高压断路器的运行原理以及常见的维护方法。
一、高压断路器的运行原理高压断路器是一种用来打开或关闭电流回路的开关设备。
它的主要原理是利用电磁力将电路中的电流切断，从而保护电力系统的正常运行。
以下将分步骤介绍高压断路器的运行原理。
1. 断路器的闭合过程在闭合过程中，断路器实际上是在断开位置将两个断路器触点靠近，使其接触并形成电流通路。
这一过程是通过断路器的控制机构来实现的。
当控制机构发出闭合信号时，断路器的驱动机构开始工作，触点通过电磁力吸引并闭合。
2. 断路器的断开过程在断开过程中，断路器实际上是通过控制机构将触点迅速引开，从而切断电流通路。
当控制机构发出断开信号时，断路器的驱动机构会迅速将触点分离，并在分离的瞬间产生电弧。
电弧随后会在特定介质中消失，确保断路器能够完全打开。
3. 高压断路器的保护功能高压断路器在运行过程中不仅能够打开和关闭电流回路，还能够起到保护电力系统的作用。
当电流超过断路器的额定值时，断路器会立即动作，将电流切断，以防止故障电流对电力系统造成损坏。
同时，高压断路器还能对电力系统中的过载电流进行保护，确保设备不会超负荷运行。
二、高压断路器的维护方法为了保证高压断路器的正常运行和延长其使用寿命，需要定期进行维护。
下面是常见的几种高压断路器维护方法。
1. 清洁和润滑定期清洁断路器的外部表面和内部零部件，确保其不受灰尘、腐蚀物等污染物的影响。
同时，在适当位置添加润滑油，以减少零部件的摩擦和磨损。
2. 检查触点状态触点是断路器中最关键的部件之一，其状态对断路器的正常运行起着至关重要的作用。
因此，定期检查触点的接触面是否平整，是否存在磨损或氧化等问题。
如有问题，及时更换或修复。
3. 检查电弧室和灭弧设备电弧室是用来消除断路器断开时产生的电弧的设备。
检查电弧室的绝缘状况，如有老化或破损，应及时更换。
探讨10kV真空断路器的运行及维护10kV真空断路器是电力系统中重要的设备之一，其主要作用是保护电力设备和电网安装的安全性。
本文将探讨10kV真空断路器的运行及维护，以提高设备的运行可靠性和使用寿命。
首先，响应速度是10kV真空断路器的关键性能之一。
在高压电力系统中，当故障发生时，必须立即切断电流，以保护设备和人员安全。
因此，真空断路器必须在毫秒级别内响应故障，准确地切断电流。
为了确保真空断路器的响应速度，必须提高设备的维护标准，以减少因设备老化等原因引起的故障。
另外，正常运行和维护10kV真空断路器还需要注意以下几点：1.运行温度监测。
真空断路器的高温不仅会降低设备性能，还会损坏设备的密封性能。
因此，在使用真空断路器时，需要定期对设备温度进行监测，以确保其始终处于正常范围内。
2. 维护机械部件。
由于真空断路器在运行过程中需要频繁开关，因此机械部件的磨损是一个普遍的问题。
为了确保机械部件的正常运行，需要在设备的预定维修周期内定期进行机械维护。
3. 维护真空封闭系统。
真空断路器采用真空封闭系统进行操作，以在开关时避免电弧现象的产生。
该系统的维护非常重要，需要清洁设备内部，以确保所有真空部件的运行。
4. 定期检查设备的密封性能。
真空断路器的正常运行需要保持良好的密封性能。
为了确保密封性能的准确性，需要定期检查真空断路器的所有密封部件，以及确保密封剂的正确性。
综上所述，10kV真空断路器是电力系统中不可或缺的设备。
为了确保设备的安全、高效运行，需要加强设备日常管理和维护。
有了科学的维护管理，才能延长设备的使用寿命，提高设备的可靠性和安全性。

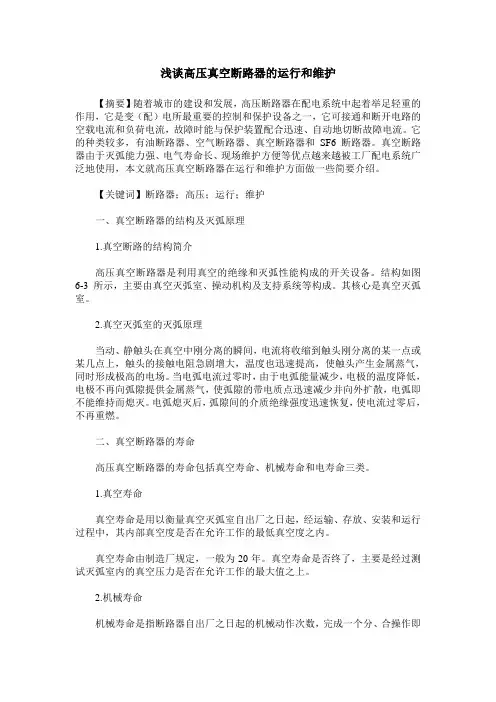

浅谈高压真空断路器的运行和维护【摘要】随着城市的建设和发展，高压断路器在配电系统中起着举足轻重的作用，它是变（配）电所最重要的控制和保护设备之一，它可接通和断开电路的空载电流和负荷电流，故障时能与保护装置配合迅速、自动地切断故障电流。
它的种类较多，有油断路器、空气断路器、真空断路器和SF6断路器。
真空断路器由于灭弧能力强、电气寿命长、现场维护方便等优点越来越被工厂配电系统广泛地使用，本文就高压真空断路器在运行和维护方面做一些简要介绍。
【关键词】断路器；高压；运行；维护一、真空断路器的结构及灭弧原理1.真空断路的结构简介高压真空断路器是利用真空的绝缘和灭弧性能构成的开关设备。
结构如图6-3 所示，主要由真空灭弧室、操动机构及支持系统等构成。
其核心是真空灭弧室。
2.真空灭弧室的灭弧原理当动、静触头在真空中刚分离的瞬间，电流将收缩到触头刚分离的某一点或某几点上，触头的接触电阻急剧增大，温度也迅速提高，使触头产生金属蒸气，同时形成极高的电场。
当电弧电流过零时，由于电弧能量减少，电极的温度降低，电极不再向弧隙提供金属蒸气，使弧隙的带电质点迅速减少并向外扩散，电弧即不能维持而熄灭。
电弧熄灭后，弧隙间的介质绝缘强度迅速恢复，使电流过零后，不再重燃。
二、真空断路器的寿命高压真空断路器的寿命包括真空寿命、机械寿命和电寿命三类。
1.真空寿命真空寿命是用以衡量真空灭弧室自出厂之日起，经运输、存放、安装和运行过程中，其内部真空度是否在允许工作的最低真空度之内。
真空寿命由制造厂规定，一般为20年。
真空寿命是否终了，主要是经过测试灭弧室内的真空压力是否在允许工作的最大值之上。
2.机械寿命机械寿命是指断路器自出厂之日起的机械动作次数，完成一个分、合操作即算一次，一般可达10000 次以上。
机械寿命主要取决于不锈钢波纹管的寿命，机械寿命终了一般是波纹管破裂。
影响机械寿命的主要因素，除本身制造质量外，还可能由以下原因使波纹管加速损坏。
探讨10kV真空断路器的运行及维护
10kV真空断路器是一种常见的电气设备，常用于配电系统中，用于控制和保护电路的运行。
本文将探讨10kV真空断路器的运行原理、特点以及维护方法。
我们来了解10kV真空断路器的运行原理。
真空断路器是利用真空作为隔离介质，在电路中断开和闭合电流的设备。
当电流过载或短路时，真空断路器可以快速打开并切断电流，从而保护电路设备不受损坏。
10kV真空断路器具有以下几个特点。
它具有较高的断口绝缘能力，可以在高压情况下保持断路器的安全可靠性。
真空断路器的断开能力较强，可以在短时间内快速切断电流，
避免电路设备受到过大的电流冲击。
10kV真空断路器还具有较低的维护成本和较长的使用寿命。
当我们使用10kV真空断路器时，需要注意以下几点。
断路器应正确接地，确保安全的工作环境。
断路器在运行过程中应保持干燥和清洁，避免灰尘和湿气进入设备内部。
断路
器的断口和触点应定期检查和清理，保证良好的接触和导电性能。
在进行10kV真空断路器的维护时，我们可以采取以下几个步骤。
定期检查断路器的触点是否受损或磨损，如有必要，及时更换损坏的触点。
检查断路器的连接螺栓是否松动，
需要及时拧紧。
还应注意检查真空断路器的密封性能，如有泄漏现象，需要及时处理。
10kV真空断路器是一种重要的电气设备，在配电系统中起着控制和保护电路的重要作用。
为了保证其正常运行和延长使用寿命，我们需要了解其运行原理和特点，并采取适当
的维护措施。
这样可以确保真空断路器的安全可靠性，并提高电路设备的使用效率。
探讨10kV真空断路器的运行及维护【摘要】10kV真空断路器作为电力系统中重要的保护设备，在各个领域都有着广泛的应用。
本文首先介绍了10kV真空断路器的概念及其重要性，然后详细探讨了其工作原理和运行特点。
接着分析了10kV真空断路器的维护方法和常见故障排除方法，以及性能优劣比较。
结尾总结了10kV真空断路器的运行及维护要点，并展望了其技术发展趋势。
通过本文的介绍，读者可以了解到10kV真空断路器在电力系统中的重要性，以及如何正确运行和维护这一关键设备，为电力系统的稳定运行提供保障。
【关键词】10kV真空断路器、运行、维护、工作原理、运行特点、维护方法、故障排除、性能比较、总结、展望、技术发展趋势。
1. 引言1.1 介绍10kV真空断路器的概念10kV真空断路器是一种用于高压电力系统中的电器设备，通常用于断开或接通电路中的电流。
它采用真空作为灭弧介质，在断开电路时能够快速并有效地灭弧，保护电气设备和人员安全。
10kV真空断路器广泛应用于电力系统中的配电网、变电站等场所，起着重要的保护作用。
与传统的空气断路器相比，10kV真空断路器具有更快的断开速度、更高的短路电流承受能力和更好的灭弧性能。
其结构简单、维护方便，可以实现远程监控和自动化控制，提高了电力系统的可靠性和运行效率。
10kV真空断路器作为电力系统中不可或缺的重要设备，具有重要的应用价值和意义。
在今后的电力系统建设和运行中，其将继续发挥重要作用，并不断得到改进和完善，以满足不断增长的电力需求和提高能源利用效率的要求。
1.2 重要性及应用领域10kV真空断路器作为电力系统中的关键设备，在电气系统的稳定运行中扮演着至关重要的角色。
其在配电系统中主要用于保护和控制电流，在电力系统中承担着重要的过载保护和短路保护功能。
由于其可靠性高、响应速度快、操作方便等特点，10kV真空断路器广泛应用于城市电网、工业企业及发电站等领域。
在城市电网中，10kV真空断路器被用于配电系统的过载保护和短路保护，确保电网运行的稳定性和安全性。
高压断路器运行检查与维护1. 前言高压断路器在电力系统中的作用至关重要，它能够在短路和过载情况下，通过快速的开断，保护电力设备和电力系统的安全稳定运行。
因此，对高压断路器的运行检查和维护显得异常重要，不仅可以保证它的正常运行，同时也可以延长其使用寿命，避免因易损部件的损坏对电力系统造成损失和影响。
2. 运行检查2.1 清洁检查高压断路器长时间运行后，往往会积累一定的灰尘，如果不及时清洁，灰尘会影响设备的散热与运行效率，甚至造成设备的绝缘性能下降。
因此，清洁是高压断路器运行检查的必选项。
清洁检查的过程中，需要根据不同的清洁部位采取不同的清洁方式。
对于可拆卸的可动触头和固定触头，应拆下进行清洁，建议使用丙酮或乙醇进行清洗。
对于无法拆下的部位，可以用清洁布擦拭，千万不要使用稀酸或其他带腐蚀性的化学品进行清洗。
2.2 接触压力检查高压断路器的接触压力过大或过小都会对其正常运行产生影响。
如果接触压力过大，会导致触头之间的电弧难以熄灭，最终导致设备烧毁。
如果接触压力过小，会导致触头接触不良，造成设备的故障。
因此，接触压力的检查也是高压断路器运行检查的重要内容。
检查接触压力需要采用专业的工具，而操作时需要注意安全。
通常的方法是将高压断路器带电分合操作，使用跨接仪器来检查接触器之间的接触压力，除了检查外，还应根据检查结果进行必要的调整。
2.3 外观检查外观检查主要是检查高压断路器的外壳是否损坏、变形等问题。
如果发现异常情况，需要及时更换或修复。
此外，还需检查触头和耐压套管是否松动、变形或损坏。
3. 维护3.1 润滑维护高压断路器内的各部件需要经常进行润滑保养，以保证其运转灵活可靠。
润滑的部件包括机构、导杆、地线、触头等。
通常采用注油法或喷油法进行润滑，并在润滑前对设备部位进行清洁，以避免油渍与灰尘混合。
润滑剂的种类也需根据不同的部位选用不同的润滑剂。
比如对于可动触头和可移动部件，建议使用矿物机油进行润滑，而铜制部件则应使用含氟润滑剂进行润滑。
探讨10kV真空断路器的运行及维护10kV真空断路器是电力系统中常见的重要设备，它在电网运行中起到了重要的作用。
在电力系统中，真空断路器是用于开关和隔离电路的设备，能够在负载和短路状态下快速切断电流，起到保护电网设备和人员安全的作用。
对于10kV真空断路器的运行及维护工作显得尤为重要。
本文将探讨10kV真空断路器的运行原理、常见故障及维护方法，以期能够帮助电力系统工作者更好地了解和掌握10kV真空断路器的运行及维护技术。
一、10kV真空断路器的运行原理10kV真空断路器是一种利用真空作为灭弧介质的高压开关设备。
其具体的运行原理是利用电磁力将触头分离，形成灭弧室，并在灭弧室中产生高速运动的电子束，将电弧电流快速熄灭。
在正常的开关操作中，通过外部的操作机构控制触头的分合，实现对电路的开关操作。
当发生故障时，真空断路器能够快速切断电流，起到了保护电网设备和人员安全的作用。
1. 触头磨损触头磨损是10kV真空断路器常见的故障之一。
触头经过长时间工作后，由于与电弧的磨擦和热冲击，会导致触头磨损严重，影响触头的导电性能和接触可靠性。
在进行维护时，需要对触头进行定期的检查和更换，确保其正常的导电和接触性能。
2. 灭弧室失效灭弧室是10kV真空断路器中关键的部件之一，它能够高效地熄灭电弧。
在长时间的运行中，灭弧室可能会出现烧损、气体泄漏等情况，导致其失效。
为了确保10kV真空断路器的正常运行，需要对灭弧室进行定期的检查和维护，及时更换损坏的灭弧室。
3. 操作机构故障操作机构是10kV真空断路器中的重要部件，它能够实现对断路器的远程和就地操作。
当操作机构发生故障时，会影响断路器的正常运行。
需要对操作机构进行定期的检查和维护，确保其正常的操作性能。
以上仅是10kV真空断路器常见故障的一部分，实际运行中还可能出现其他各种各样的故障。
对于这些故障，都需要及时采取有效的处理方法，以保证10kV真空断路器的正常运行。
1. 定期巡检定期巡检是保证10kV真空断路器正常运行的重要手段之一。
探讨10kV真空断路器的运行及维护10kV真空断路器是一种常用的高压电力设备，用于控制和保护电力系统中的电力传输和配电。
本文将探讨10kV真空断路器的运行原理、特点以及维护方法。
10kV真空断路器是一种采用真空灭弧技术的断路器。
它利用真空中可靠的绝缘性能和较高的灭弧能力，在断开负载电流或短路电流时，能够迅速将电流中断，并消除电流弧状，实现电力系统的安全运行。
真空断路器由真空开关、控制器和机械传动机构组成。
10kV真空断路器具有以下特点：1. 高可靠性：真空断路器采用无气体、无介质的设计，因此无需维护或定期维修，具有较长的使用寿命。
真空断路器的灭弧能力强，能够快速且可靠地中断电流。
2. 良好的绝缘性能：真空断路器的绝缘介质是真空，因此具有很好的绝缘性能和绝缘强度。
它能够抵抗高电压和大电流的冲击而不发生击穿。
3. 小巧轻便：相比传统的空气断路器，真空断路器具有较小的体积和重量，更加适合安装在紧凑的电力设备中。
4. 高灭弧能力：真空断路器具有较高的灭弧能力，能够迅速将电流中断，并消除电流弧状。
这可以减少弧光和功率损耗，保护电力系统的正常运行。
为确保10kV真空断路器的正常运行和安全性，需要进行定期的维护和检修。
以下是一些常见的维护方法：1. 清洁绝缘部件：定期清洁断路器的绝缘部件，如触头、绝缘杆和绝缘套管等。
使用软布或吸尘器对绝缘部件进行清洁，以防止灰尘和污垢对绝缘性能的影响。
2. 检查机械部件：定期检查真空断路器的机械部件，如机构、联动装置和连接器等。
确保它们安装牢固，没有松动或损坏，以免影响断路器的正常操作。
3. 测试绝缘性能：定期进行真空断路器的绝缘测试，以确保其绝缘性能正常。
可以使用绝缘电阻测量仪进行测试，检测绝缘电阻是否达到标准要求。
4. 检查电气连接：定期检查真空断路器的电气连接，包括触点和线路连接。
确保连接牢固，没有松动或氧化，以防止接触不良和电流过载。
5. 定期维护：定期对真空断路器进行维护，包括更换磨损的零部件和润滑机械部件。
探讨10kV真空断路器的运行及维护【摘要】10kV真空断路器是电力系统中非常重要的设备，其在电路中起着保护和控制的作用。
本文将探讨10kV真空断路器的运行及维护。
首先介绍了10kV真空断路器的概述，包括其结构和特点。
然后详细解析了10kV真空断路器的工作原理，以及在电路中的具体运行方式。
接着介绍了10kV真空断路器的日常维护方法，包括定期检查和清洁等措施。
通过本文的介绍，读者可以更好地了解10kV真空断路器的运行机制及维护要点，为实际工作中的应用提供帮助和指导。
结论部分将对文章进行总结和归纳，强调10kV真空断路器在电力系统中的重要性，并呼吁相关人员加强对其的关注与维护工作。
【关键词】10kV真空断路器、运行、维护、概述、工作原理、引言、结论1. 引言1.1 引言真空断路器是电力系统中常见的一种设备，用于在电路中断开或接通电流。
在10kV电力系统中，真空断路器扮演着非常重要的角色。
本文将探讨10kV真空断路器的运行及维护，帮助读者更好地了解和管理这一关键设备。
在现代电力系统中，真空断路器已经成为一种主流的断路器类型。
相比于传统的气体断路器，真空断路器具有更高的操作可靠性和更长的使用寿命。
其原理是利用真空中无气体的环境，通过在两触点间建立和分离电弧来实现断开和接通电路。
通过本文的探讨，读者将能够更全面地了解10kV真空断路器的运行及维护，为电力系统的安全稳定运行提供参考和指导。
希望本文能够帮助读者更好地管理和维护真空断路器，确保电力系统的可靠性和安全性。
2. 正文2.1 10kV真空断路器概述10kV真空断路器是电力系统中常用的一种设备，主要用于接通、分断及过载保护电路。
它采用真空技术作为电介质，具有快速操作、高可靠性和免维护等优点。
10kV真空断路器通常由断路器本体、操作机构、熔断器、电气机构、动力机构等部分组成。
在电力系统中，10kV真空断路器扮演着重要的角色。
它可以实现对电路的控制和保护，确保电力系统的安全稳定运行。
浅谈高压断路器的运行维护高压断路器是电力系统中改变运行方式、开合和关闭正常运行的电路、开断和关合负载电流、空载长线路或电容器组等容性负荷电流，以及开断空载变压器或高压电动机组等电感性小负荷电流的重要电气主设备之一。
高压断路器对电力系统的稳定运行、灵活调度及故障处理的意义重大，也是运行人员工作中的主要接触设备，了解断路器，掌握断路器，对运行人员的意义重大。
下面以本站SF6断路器为例，谈谈笔者在运行中对断路器的几点认识。
1、高压断路器的定义、作用、构成及其组件1.1 高压断路器的定义及作用高压断路器是指在电力系统中能开断正常负荷电流和短路电流的高压（1000V及以上）电气设备。
高压断路器和隔离刀闸等设备的配合，电网能改变运行方式。
高压断路器与继电保护装置配合，在电网发生故障时，能快速将故障从电网上切除，以减轻电力设备的损坏和提高电网的稳定性，保证电网非故障部份的正常运行。
高压断路器与自动重合闸装置配合能多次关合和断开故障设备，以保证电网设备瞬时故障时及时切除故障和恢复供电，提高电网供电的可靠性。
1.2 断路器的构成断路器的本体由以下几个部分组成：（1）开断元件，包括断路器灭弧装置和导电系统动、静触头；（2）支持元件，包括断路器外壳、支持瓷套；（3）底座；（4）操动机构；（5）传动系统。
1.3 断路器主要组件如下（1）灭弧装置：最主要部分是灭弧室，按灭弧能量的来源分自能式和外能式，按吹弧方向分横吹、纵吹两种。
（2）绝缘结构：由导电部分对地、相间和断口间绝缘三部分组成。
（3）导电触头；按功能分主触头、弧触头、控制触头和辅助触头，按触头所处位置分静触头、动触头、中间触头。
（4）机械传动方式和变直机构。
传动方式有：杠杆传动、四连杆传动、齿轮传动、链条轮或凸轮传动。
将分合闸操作弧形运动变为动触杆的直线运动，有以下变直机构：有导向的变直机构——摇杆机构（曲柄）、无导向的变直机构——准确椭圆和近似椭圆机构、混合式变直机构（综合椭圆变直机构和有导向的变直机构）（5）密封圈型式。
探讨高压断路器的运行维护和设备检修摘要：随着电网规模的不断扩大，对在电力系统中担任控制和保护功能的高压断路器的可靠性也提出了更高的要求。
目前，针对高压断路器的检修还处于定期检修阶段，不仅检修工作量大，耗费大量的人力物力，而且还存在维修不足或维修过度的问题。
针对这些问题，供电企业开始研究采用状态检修的方式对高压断路器的检修进行优化。
状态检修的基础是进行合理、有效的设备状态评价，然而现有的研究还主要集中在单一因素的评价上，评价结果不够全面和准确，仍需进行大量的学术研究。
对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。
关键词：高压断路器；运行维护；设备检修1 引言电气设备检修是以较少的资源消耗，获得与购买新设备同等或相近的效能，是提高电气设备运行能力的一种重要方法。
高压断路器的正确检修不但是保证断路器正常运行的重要条件，而且还可以延长断路器的使用寿命。
随着科技和经济的发展，高压断路器的检修方式经历了故障检修、定期检修、状态检修、以可靠性为中心的检修等阶段。
2 高压断路器的运行维护（1）故障检修。
故障检修是在电气设备发生故障或性能下降到合格水平以下时所采取的非计划性维修方式。
由于故障检修没有制定计划，因此一般需要进行临时停电，对电力系统的供电可靠性会造成较大的影响。
此外，事后检修的检修质量和安全措施往往得不到有效的保证，因此电力部门对事后检修有严格的规定和控制。
（2）定期检修。
定期检修是在规定时间间隔或在固定累积产量的基础上，事先确定检修内容和检修周期的检修方式。
如果电力系统中电气设备较少且可靠性状况较相似时，则定期检修方式可以很好的起到防止或者延迟故障的作用；但是当电气设备数量很多并且质量参差不齐时，仍然坚持对这些设备按照预定的计划开展同等规模的检修工作，则往往会造成不必要的维修过度或者某些设备的维修不足等问题。
（3）状态检修。
状态检修从电气设备当前的实际运行状况出发，采用状态监测的方法识别故障的早期特征，对设备的故障部位和发展趋势做出判断，进而确定最佳的检修时间。
高压断路器的运行维护及故障预防措施摘要：在电力运行系统中，高压断路器担负控制和保护的的重要任务，在负荷状态下能够接通或断开电路，一旦发生短路故障还可自动开断电路，从而确保电力系统的正常运行。
为此，必须要做好高压断路器的运行维护工作，只要保证供电的持续性，才可以提高电能的质量。
故现本文先着手分析高压断路器的常见故障问题，再对其的预防故障以及运行维护进行探讨，旨在提高电网供电的可靠性。
关键词：高压断路器；故障分析；预防措施；运行维护前言高压断路器作为供电网的重要设备，其机构的可靠动作直接关系到系统的安全运行。
所以，对高压断路器的运行状态优劣必须要有一定的了解。
就目前来讲，在电力运行系统中，高压断路器多选用真空断路器、SF6断路器和全封闭组合断路器（GIS），但因采用灭弧介质存在差异，以致在结构及性能方面也不一样。
不管是那一种，通常较易发生故障的部位是操作机构、传动机构或控制回路，在实际运转时，一旦发生机构失灵，必定导致越级跳闸，扩大故障范围，甚至停电。
因此，必须要对引起高压断路器机构故障的原因有充分的掌握，才能做好运维工作及相关的预防措施。
1 高压断路器在运行中较易出现的故障分析1.1 绝缘故障在高压断路器的故障当中，绝缘故障问题是较常发生的，究其原因有两个：其一，在绝缘件设计和制造方面存在质量问题，如拉杆一旦出现拉脱，就会导致动作时操作不到位；其二，在安装、调试、检修过程中，如果工装工艺操作不当或者断路器内留有异物、剥落物，都会引发放电问题发生。
因此，除了对高压断路器的外购件进行严格的检验外，在工装工艺过程中，还要认真细致做好装配工作，以杜绝断路器的绝缘故障隐患。
1.2 拒动、误动故障拒动、误动故障通常指高压断路器拒分、拒合和不该动作时的故障。
其中拒分故障最为严重，约占同类型的50%以上。
由于在生产制造时或者安装、调试、检修过程中存在质量问题，引起机械故障，如机构部件变形、位移、轴销松断或卡涩等；还有在电气控制和辅助回路方面的故障，都会引发断路器的拒动故障出现。
高压断路器应用及其运行维护措施探讨
发表时间：2018-10-19T09:02:09.147Z 来源：《电力设备》2018年第17期作者：白佳琦
[导读] 摘要高压断路器是变电所主要的电力控制设备，具有灭弧性。
（国网冀北电力有限公司检修分公司北京 102488）
摘要高压断路器是变电所主要的电力控制设备，具有灭弧性。
当系统正常运行时，它能够切断和接通电路和各种电气设备的空载和负载电流；当系统发生故障时，它能够配合继电保护系统，及时迅速的切断故障电流，可以防止事故范围的扩散。
目前，高压断路器主要应用在电力系统，并且随着技术理论的提高，也在扩大其应用范围。
关键词高压断路器；原理；种类；应用；运行维护措施
断路器的基本理论和工作原理牵涉面较广，内容庞杂，既有电磁学理论，也有热学和力学理论。
在电磁学和热学方面既有场又有路，既有稳态过程也有暂态过程；在力学方面则涉及到静力学、动力学、流体力学和空气动力学方面的内容。
此外还涉及到电工材料、绝缘、放电、试验等多项技术，并随着时代的发展内容不断扩充和更新，如计算机技术的应用等。
有关内容不只用于高压断路器，还可用于包括高压电器、低压电器等各种电气设备。
一、断路器的分类
断路器按其适用范围分为高压断路器低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，俗称空气开关，也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛应用。
本文主要讲解高压断路器的基本原理及应用。
二、高压断路器的原理
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
1 高压断路器的种类
高压断路器（或称高压开关）是发电厂、变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路以及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。
因此，高压断路器工作的好坏，直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。
（1）．采用变压器油作为灭弧介质和触头开断后的弧隙绝缘介质以及带电部分与接地外壳之间绝缘介质的断路器称为多油式断路器；采用变压器油作为灭弧介质和触头开断后的弧隙绝缘介质的断路器称为少油式断路器。
（2）．采用具有优良灭弧和绝缘性能的SF6气体作为灭弧介质的断路器称为六氟化硫断路器。
其开断能力强，体积小；但结构复杂，耗材多。
（3）．利用真空的高介质强度来灭弧的断路器，其灭弧速度快，寿命长，体积小。
（4）．采用压缩空气作为灭弧介质和触头开断后的弧隙绝缘介质的断路器称为压缩空气断路器。
其灭弧能力强，压缩迅速，但结构复杂，耗材多。
2 高压断路器的组成结构
高压断路器主要有五部分组成，也是靠着五部分完成工作的。
包括通断元件、中间传动机构、操动机构、绝缘支撑件和基座。
通断元件是断路器的核心部分，主电路的接通和断开由他来完成。
主电路的通断由操作机构接到操作指令后，经中间传动机构传送到通断元件，通断元件执行命令，使主电路接通或断开。
通断元件包括有触头、导电部分、灭弧介质和灭弧室等。
一般安放在绝缘支撑件上，使带电部分与地绝缘，而绝缘支撑件则安装在基座上
三、高压断路器的应用
高压断路器是电力系统中最重要、最复杂的电器设备。
高压断路器在高压电路中起控制作用，是高压电路中的重要电器元件之一。
断路器用于在正常运行时接通或断开电路，故障情况在继电保护装置的作用下迅速断开电路，特殊情况（如自动重合到故障线路上时）下可靠地接通短路电流。
高压断路器是在正常或故障情况下接通或断开高压电路的专用电器。
断路器的工作状态（断开或者闭合）是由他的操动机构控制的。
高压负荷开关、高压隔离开关和高压断路器的区别：1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断容量很小很有限。
2、高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与负荷开关不同，相对来说简单一些。
3、高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分高压断路器不具隔离功能，也有少数高压断路器具隔离功能。
4、高压隔离开关不具备保护功能，高压负荷开关的保护一般是加熔断器保护，只有速断和过流。
5、高压断路器的开断容量可以在制造过程中做的很高。
主要是依靠加电流互感器配合二次设备来保护。
可具有短路保护、过载保护、漏电保护等功能。
四、高压断路器的运行维护措施
高压断路器在电力系统中的稳定运行对整个系统是非常重要的。
随着电力事业的发展，电已经成为人们生产生活中不可或缺的一部分。
突发的停电事故会严重影响我们的生活，给国民经济造成损失。
随着我们对电力需求的日益增加，电力供应的不足已经显现出来，很多地方都出现了供电危机，有的采用限电、停电等措施来应对这些危机。
防止这些危机的发生，能为保障人们的正常生活秩序和经济秩序提供帮助，从而在一定程度上维护社会稳定，保证人们生命财产的安全。
因此，加强对电力系统的运行维护就显得尤为重要，而对高压断路器的运行维护便是其中最为重要的一个环节。
所以掌握这几种事故发生的原因在高压断路器的运行维护中很有必要。
新装断路器必须按照《电气装置安装工程及施工验收规范》及有关规定执行验收，大修后的断路器要按大修报告执行验收，最后确认各方面都合格后才能施加运行电压。
在运行过程中要做好巡视检查工作，首先断路器绝缘部分应完好、无放电现象。
其次对应相应的技术参数表，观察参数是否在规定的范围内，并做好记录，确保分、合闸位置指示器正确，分合到位，整体紧固件无松动、脱落现象，整体外壳和操动机构完整、无锈蚀及破损变形等。
最后检查断路器接地是否良好等，防患于未然。
还要特别注意，断路器上的灰尘会造成爬电和闪络现象，要做好断路器不带电部分的定期清扫工作，配合其他设备停电机会进行传动部分的检查，及时发现缺陷并处理。
然后按照设备
使用说明书对机构添加润滑油，油断路器应根据需要补充或排出灭弧油，空气断路器储气罐及工作母管应定期排污，空气压缩机应定期换油及添油，要定期检查合闸熔丝是否正常，核对容量是否正确。
最后，对每次的维护做好记录，为后期的维护工作提供便利。
五、结束语
目前，高压断电器广泛应用在电力系统。
由于电力系统对高压断路器的要求相对较高，因此，高压断电器的技术也在得到长足发展。
高压断电器正在向着电压大容量、小型化、智能化的方向发展，要保证直流系统的安全稳定，就必须要对直流断路器加强管理，并采取一系列手段和方法加强对故障的排除，为电力系统的安全稳定运行提供保障。
参考文献：
[1]高压断路器智能系统研究，霍梦友，张光远，电加工与磨具，2015年
[2]户外高压断路器的灭弧方式，苏斌，重庆工学院学报，2017年。
