目录1.适用范围 (1)2.目的 (1)3.参考/引用文件 (1)4.工程概况及特点 (1)5.施工方法及步骤 (3)6.质量控制措施 (10)7.安全环保措施 (11)附件1：主要工器具1.适用范围本作业指导书适用于内蒙古明阳察右后旗风电场至杭宁达莱220KV送电线路工程的复合光缆架空避雷线（以下简称OPGW）运输、展放、紧挂线和附件安装施工全过程。
2.目的旨在规范OPGW的施工程序，保障OPGW的安装质量满足合同要求。
3.编写依据3.1.《OPGW安装说明书及附图》（内蒙古电力工程设计研究院）3.2.《明阳察右后旗风电场至杭宁达莱220KV送电线路工程光缆施工设计交底暨施工图会审会议纪要》（吉林省宏远东方电力工程管理有限公司）3.3. 《OPGW安装手册》(江苏中天科技股份有限公司)3.4. 《110～500KV架空电力线路施工验收规范》（GBJ233—90）3.5. 《电力建设安全工作规程》（架空输电线路篇）3.6. 《明阳察右后旗风电场至杭宁达莱风电场220KV送电线路施工组织设计》、《明阳察右后旗风电场至杭宁达莱风电场220KV送电线路工程架线施工作业指导书》(本项目部编写)4.工程概况及特点4.1.设计特点4.1.1.本工程线路工程设计回路地线为2根OPGW。
4.1.2.本工程OPGW及金具附件均由江苏中天科技股份有限公司生产。
主要技术参数如下表：表1：OPGW主要技术参数4.1.3.OPGW光缆张力及安全系数本工程OPGW与导线按在档距中间S≥0.01L+1的要求相配合，4.3.OPGW的设计布置OPGW架设在线路支架上。
4.4.防振措施以及OPGW的金具、附件本工程OPGW采用防振锤防振，防振设计由供货单位江苏中天公司负责提供，OPGW光缆使用的防振锤型号为：4D-20型。
OPGW 防振锤的安装尺寸:(见下表5-2)耐张防振锤安装距离 表44.5.主要气象条件:(见表4-3)主要气象条件 表55.施工方法及步骤线盘必须在直立的位置、安全可靠的运输和存放。
220kV线路工程OPGW复合光缆架线施工作业指导书2011年11月第一章：施工基本情况说明一：光缆结构1、OPGW（Composite Fiber Optic Overbid Ground Wire）为架空地线复合光缆，一般结构为钢绞线包裹容纳着通信纤芯的套管，除应注意施工中的对扭转、弯曲的控制外，对现场跨越情况的要求也较高。
2、下面为两种工程实际施工中应用的OPGW光缆型号，其参数如下表所示：3.光缆的断面结构如下图：铝管光纤OPGW1 OPGW2图1-1 光缆断面结构二：编写依据1.根据国家颁布的规范、规程和标准进行编写：1.1.《110～500kV架空电力线路施工及验收规范》（GBJ233-90）1.2.《电力建设安全工作规程（架空电力线路部分）》（DL5009·2-94）1.3.《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）1.4.《电力建设工程施工技术管理制度》1.5.《电力建设安全施工管理规定》1.6.《跨越电力线路架线施工规程》1.7.《工程建设标准强制性条文》（电力工程部分）1.8.《输变电工程达标投产考核评定标准》（2000版）2.本公司制定的程序文件及作业指导书：2.1.《张力架线作业指导书》（编号：WIT09-04-2）2.2.《架线施工程序》（编号：WP09-04）3. 有关设计图纸及有关文件。
三.编写目的1.为光缆架设施工提供方法和措施，从技术上保证工程质量和施工安全。
2.确保工程质量满足设计和规范要求，达到规定标准，实现达标投产。
四.技术准备1.明确线路方向及架设位置：2.光缆必须在经测试合格后方可架设。
3.铁塔接地线应在架设光缆前可靠接地。
4.施工人员必须经内部培训考核合格后才能上岗。
5.施工用材料基本到位，能保证施工进度。
第二章：展放光缆前的准备一.光缆线盘的运输与存放1.光缆线盘（以下简称缆盘）必须用吊车装卸，严禁人工装卸，并应做到轻起轻放。
光缆施工作业指导书第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区内新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。
二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。
为防止光纤束受到异常张力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。
2： OPGW光缆的技术性能：第二章 OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）张牵设备的选择根据OPGW光缆外径范围，按照标准要求，张力机张力轮外径不小于616MM。
（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。
每一条光缆的首端到尾端就是一个耐张段，因此，牵引场、张力场只能在地线耐张塔相邻选择。
牵引机安装位置与相邻塔的距离应不小于 1.5倍塔高，且不小于130M。
（3）放线速度的控制放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器经过滑车时应适当减速.(4) 光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A 缆尾端的光纤应注意封闭保护。
B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。
光缆在耐张塔应预留的长度是塔高+15M以保证耐张塔光缆在地面的熔度。
第一章总述一、工程概况线路为110kV输电线路，起点为圣雄能源自备电厂110KV升压站，终点为工业园区新建110KV同心变，线路总长3.575km；其中1#－9#塔为电同Ⅲ回线与电丁线为同塔架设段，线路长1.577km,电同Ⅲ回线单回路架设1.998km.110KV电丁线为圣雄工业园后期丁二醇项目的电源线路，起点为圣雄能源自备电厂110KV升压站，本次架设终点为9#双回终端塔。
二、OPGW光缆的结构及技术特性：1：OPGW光缆的结构：最外层为铝镁合金，中间层为铝包钢线，光纤束置于中间部位，以承受最小的压力，光束可组成若干个单元，每个单元由纤间隔心、耐热绝缘带组成。
为防止光纤束受到异常力和挤压作用下不致于发生弯曲、断裂，在光纤束外套有护衬套管。
2： OPGW光缆的技术性能：第二章 OPGW光缆的施工一、机具的选择1：架设OPGW光缆的机具选择：（1）牵设备的选择根据OPGW光缆外径围，按照标准要求，力机力轮外径不小于616MM。
（2）牵引机摆放位置的确定光缆的制造长度是根据设计规定采用对号定长度。
每一条光缆的首端到尾端就是一个耐段，因此，牵引场、力场只能在地线耐塔相邻选择。
牵引机安装位置与相邻塔的距离应不小于1.5倍塔高，且不小于130M。
（3）放线速度的控制放线初始阶段应慢速牵引及光缆的行进状况，此时速度约为5M/MIN，正常运行后提速达30-50M/MIN，最大速度不宜大于60M/MIN,放线过程中,每基塔睛应有人监视,当旋转连接器通过滑车时应适当减速.(4) 光缆两端的控制在光缆的首端厂家已固定一个铝合金压接式线夹,连一个旋转连接器(35KN)即可.光缆的尾端在线轴底层,当光缆展放完毕,应在光缆线尾端安装单头网套式连接器(俗称蛇皮套)与钢丝绳相连.需注意以下两点：A缆尾端的光纤应注意封闭保护。
B在光缆连接前应截除被蛇皮套夹过的光缆，以保护光缆质量。
光缆在耐塔应预留的长度是塔高+15M以保证耐塔光缆在地面的熔度。
OPGW施工指导手册一、引言OPGW（光缆接地线）是一种用于输电线路的光缆，具有光通信和接地两个功能。
本手册旨在为施工人员提供关于OPGW的施工指导，确保施工过程安全可靠。
二、施工前准备1. 施工前的安全检查在进行OPGW施工前，应进行全面的安全检查，确保施工现场没有任何潜在的危险因素。
包括但不限于：天气条件、地形地貌、工具设备、人员安全等。
2. 施工方案设计根据具体的输电线路情况，制定详细的施工方案。
包括但不限于：OPGW的布线路径、接地方式、光缆连接方式、光缆保护措施等。
3. 施工人员培训确保施工人员具备足够的专业知识和技能，能够熟练操作施工所需的工具和设备。
进行必要的培训，包括但不限于：OPGW的基本知识、施工流程、安全操作要求等。
三、施工流程1. 施工准备（1）确认施工现场是否符合安全要求，确保施工人员的人身安全。
（2）检查施工所需的工具和设备，确保其完好无损。
（3）清理施工区域，确保施工现场整洁。
2. OPGW的布线（1）根据施工方案，在输电线路上设置OPGW的布线路径。
（2）使用适当的工具和设备，将OPGW固定在输电线路上，确保其牢固可靠。
3. OPGW的接地（1）根据施工方案，选择合适的接地方式。
（2）确保接地系统的可靠性和有效性，避免接地电阻过大。
4. 光缆连接（1）根据施工方案，连接OPGW与光通信设备。
（2）采用适当的连接方式，确保光缆连接的稳定性和可靠性。
5. 光缆保护（1）根据施工方案，对OPGW进行必要的保护措施，防止外界因素对光缆的损害。
（2）使用合适的保护材料和设备，确保光缆的长期稳定运行。
四、施工注意事项1. 安全第一施工过程中，始终要将安全放在首位，确保施工人员的人身安全。
遵守相关的安全操作规范，佩戴必要的个人防护装备。
2. 施工现场管理保持施工现场的整洁有序，避免杂物堆放和乱丢乱扔。
确保施工现场的通风良好，避免有害气体积聚。
3. 设备操作规范熟悉并遵守设备的操作规范，正确使用各类工具和设备。

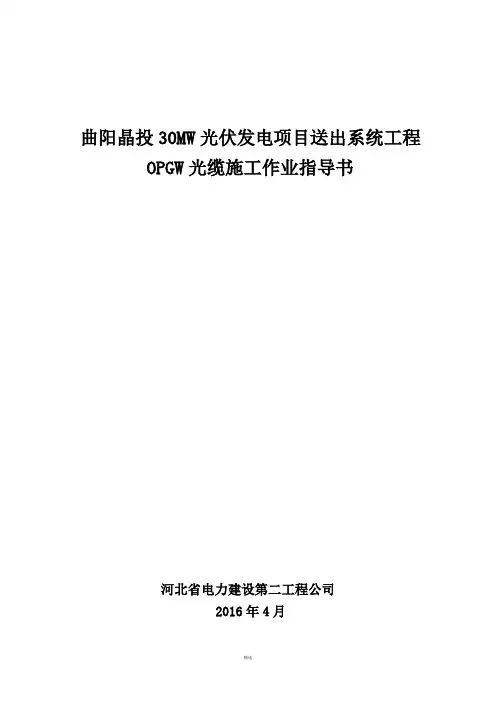

曲阳晶投30MW光伏发电项目送出系统工程OPGW光缆施工作业指导书河北省电力建设第二工程公司2016年4月一、适用范围本作业标准适用我公司承建的OPGW复合光缆施工作业。
二、引用标准1 国家《规程》、《规范》➢《110～500kV架空电力线路施工及验收规范》➢《电力建设安全工作规程➢《电力建设安全健康与环境管理工作规定》➢《超高压架空输电线路张力架线施工工艺导则》➢《电力建设工程施工技术管理导则》➢ 2 本公司制定的程序文件➢《送电线路施工过程控制程序》➢三、作业准备1、作业所需的机具、安全工具、仪器、仪表的规格及要求a.所需的主要工器具等由公司机具站发放；对于自购的工器具及材料，必须经检验合格并提供相关证明后方可使用。
b.施工用经纬仪等测量器具必须经定期检验合格方能使用。
c.有制动装置的设备必须可靠;承力工具按规定使用，不能以小代大。
d.安全用具在检验周期内方能使用。
2 、作业前的准备工作及条件a.放线段内杆塔组立完成，基础强度达到设计值。
b.杆塔螺栓紧固满足要求，经验收合格。
c.金具材料等准备齐全，且外观检查合格；金具串试组装完成。
d.组织全部施工人员认真学习本作业标准及相关《规程》；施工安全、技术质量交底已经完成，图纸等技术资料已经下发施工队。
e.工器具已齐全，各种安全用具到位。
f.放线通道清理完毕，跨越架搭设完毕并经验收。
四、作业流程、作业方法和要求1 、作业流程图作业流程图2、作业方法和要求采用人工展放牵引绳，张力展放复合光缆的施工方法。
(1)技术准备1.明确线路方向及架设位置。
2.指定专业人员对光缆光纤的衰减值进行检测。
3.检查光缆端头密封的防潮，封口有无松股现象。
(2)光缆线盘的运输与存放1.光缆线盘（以下简称缆盘）必须用吊车装卸，严禁人工装卸，并应做到轻起轻放，吊装方式需满足光缆厂家的吊装要求。
2.缆盘在运输过程中必须直立，缆头应固定好以免光缆松开，所有的盘条和保护装置要在光缆安装时方可拆除；运输前，须将缆盘稳妥固定，保证缆盘在运输中不会滚动和随意震动。
110kV中岳线展放复合架空地线（OPGW）光缆跨越铁路7号至8号作业指导书前言随着电力工业的发展，遥测、遥信、遥控在电力部门已被广泛使用，电网的自动化程度越来越高，因此对电力通信的可靠性要求也越来越高。
迅速建立高可靠的光缆通信网，以适应电网发展的需要，已显得越来越重要。
电力系统采用复合架空地线（OPGW）光缆，它既作为架空避雷线又作为通信线，它具有通信容量大，不受强电干扰，架设在高电压杆塔顶部不易受外力破坏，安全可靠，不需另设空间走廊等优点。
因此广泛应用OPGW光缆的趋势越来越明显，它正以一种崭新的方式进入了电力系统通信网。
因此施工安装的问题，就摆在了我们的面前。
对于确保施工安装质量及工程的顺利进行，规范操作程序，避免因施工不当造成人力、物力的浪费，特编写本作业指导书,供现场技术施工人员参考使用。
本作业指导书起草人：罗文本作业指导书审核人：万忠本作业指导书批准人：牛根东110kV中岳线展放复合架空地线（OPGW）光缆跨越铁路7号至8号作业指导书范围本作业指导书适用于公司范围内110kV―220kV复合架空地线（OPGW）光缆（以下简称OPGW光缆）工程的施工；本作业指导书与设计图纸或部、省、公司有关规定相抵触时，按设计或有关规定为准。
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GBJ233―90《110kV―500kV架空电力线路施工及验收规范》DL5009.2－94《电力建设安全工作规程（架空电力线路部分）》SDJJS2－87《超高压架空输电线路张力架线施工工艺导则》OPGW光缆施工手册；职责3.1生产技术科是负责OPGW光缆施工技术管理的归口部门。
3.2 OPGW光缆作业指导书由施工项目部负责编制和审核、安监室会签、总工批准。
编制依据设计图纸、图纸会审纪要及相关设计文件《跨越电力线路架线施工规程》DL 5106-1999《电力建设安全工作规程（架空送电线路部分）》DL5009.2-2009《起重机械安全规程》《110kV～500kV架空送电线路施工及验收规范》（GB50233-2005）《110kV～500kV架空送电线路工程施工质量检验及评定规程》(DL/T5168-2002)《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008版）《建筑机械使用安全技术规程》（JGJ33-2001）《国家电网公司输变电工程安全文明施工标准化图册》《国家电网公司输变电工程安全文明施工标准化工作规定》（国家电网基建[2005]403号）《国家电网公司输变电工程施工危险点辩识及预控措施》（基建安[2005]50号）《国家电网公司输变电工程安全文明施工标准》（Q/GDW250-2009）《国家电网公司输变电工程优质工程评定管理办法》（2013）《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2010〕19号《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》（2012 年版）《国家电网公司输变电工程标准工艺（四）典型施工方法》（第一辑）电力建设工程施工技术管理导则本公司的TATF/GLSC-2013《质量环境职业健康安全管理手册》及相关程序文件业主、监理相关规定要求一、工程概况1.1工程参建单位工程名称：110kV祝阳输电线路工程；建设单位：国网泰安供电公司；监理单位：济宁广信电力监理有限公司；设计单位：济宁广信电力监理有限公司；施工单位：泰安腾飞实业有限公司；建设工期：2013年11月开工，2014年07月竣工。
1.2工程质量目标：（1）分项工程合格率100%，分部工程优良率100%，单位工程优良率100%，工程资料置信度100%，顾客满意度100%。

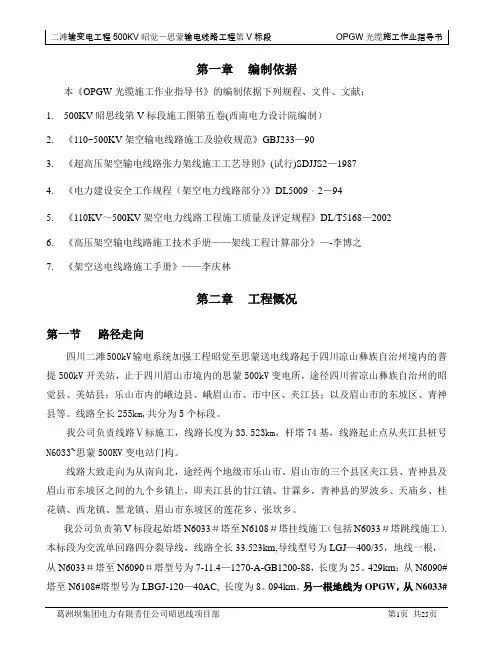

第一章编制依据本《OPGW光缆施工作业指导书》的编制依据下列规程、文件、文献：1.500KV昭思线第V标段施工图第五卷(西南电力设计院编制）2.《110~500KV架空输电线路施工及验收规范》GBJ233—903.《超高压架空输电线路张力架线施工工艺导则》(试行)SDJJS2—19874.《电力建设安全工作规程（架空电力线路部分）》DL5009·2－945.《110KV～500KV架空电力线路工程施工质量及评定规程》DL/T5168—20026.《高压架空输电线路施工技术手册——架线工程计算部分》—-李博之7.《架空送电线路施工手册》——李庆林第二章工程慨况第一节路径走向四川二滩500kV输电系统加强工程昭觉至思蒙送电线路起于四川凉山彝族自治州境内的普提500kV开关站，止于四川眉山市境内的思蒙500kV变电所，途径四川省凉山彝族自治州的昭觉县、美姑县；乐山市内的峨边县、峨眉山市、市中区、夹江县；以及眉山市的东坡区、青神县等。
线路全长255km,共分为5个标段。
我公司负责线路Ⅴ标施工，线路长度为33.523km，杆塔74基，线路起止点从夹江县桩号N6033~思蒙500KV变电站门构。
线路大致走向为从南向北，途经两个地级市乐山市、眉山市的三个县区夹江县、青神县及眉山市东坡区之间的九个乡镇上，即夹江县的甘江镇、甘霖乡，青神县的罗波乡、天庙乡、桂花镇、西龙镇、黑龙镇、眉山市东坡区的莲花乡、张坎乡。
我公司负责第V标段起始塔N6033＃塔至N6108＃塔挂线施工（包括N6033＃塔跳线施工）.本标段为交流单回路四分裂导线，线路全长33.523km,导线型号为LGJ—400/35，地线一根，从N6033＃塔至N6090＃塔型号为7-11.4—1270-A-GB1200-88，长度为25。
429km；从N6090#塔至N6108#塔型号为LBGJ-120—40AC, 长度为8。
094km。
另一根地线为OPGW，从N6033#塔至N6090#塔型号为OPGW－100, 从N6090＃塔至N6108＃塔型号为OPGW－140A。

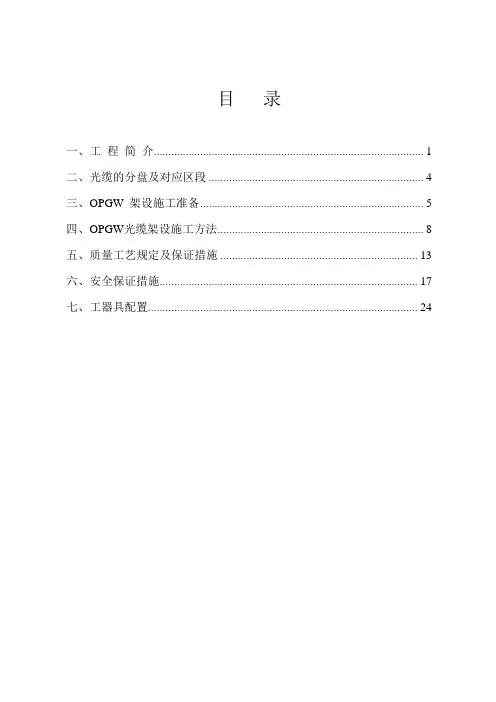

目录一、工程简介 (1)二、光缆的分盘及对应区段 (4)三、OPGW 架设施工准备 (5)四、OPGW光缆架设施工方法 (8)五、质量工艺规定及保证措施 (13)六、安全保证措施 (17)七、工器具配置 (24)⑴编制依据:⑵《国家电网公司输变电优质工程评选办法》国家电网基建〔2012年版〕⑶《国家电网公司输变电工程标准工艺（三）工艺标准库》〔2012年版〕⑷《电力建设工程施工技术管理导则》国家电网工〔2003〕153号⑷《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》基建质量〔2010〕322号⑸《国家电网公司输变电工程达标投产考核办法》国家电网基建〔2011〕146号；⑹《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》〔2011年版〕⑺《国家电网公司基建质量管理规定》国家电网基建〔2011〕1759号⑻《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量[2010]19号⑼《国家电网公司基建安全管理规定》国家电网基建〔2011〕1753号⑽《输变电工程建设标准强制性条文实施管理规程》Q／GDW 248-2008 ⑾《110～500kV架空送电线路施工及验收规范》GB50233-2005⑿《110kV～500kV架空电力线路工程施工质量及评定规程》DL／T 5168-2002⒀《超高压架空输电线路张力架线施工工艺导则》SDJJS 2-87⒁《电力建设安全工作规程第2部分: 架空电力线路》DL 5009.2-2004 ⒂《输变电工程安全文明施工标准》Q／GDW 250-2009⒃Q/SLG-ZS-2012《质量管理手册》及相关程序文件⒄工程设计图纸一、工程简介1.1工程概况本期新建220kV银城站—110kV田庄站输电线路, 从220kV银城站出线, 采用同塔双回路架设。
线路全长2×5.5km, 全部采用架空线路, 新建钢管杆41基, 架设至110kV田庄站进线间隔处。
第一章：施工基本情况说明一：光缆结构1、OPGW（Composite Fiber Optic Overbid Ground Wire）为架空地线复合光缆，一般结构为钢绞线包裹容纳着通信纤芯的套管，除应注意施工中的对扭转、弯曲的控制外，对现场跨越情况的要求也较高。
2、下面为两种工程实际施工中应用的OPGW光缆型号，其参数如下表所示：3.光缆的断面结构如下图：铝管光纤OPGW1 OPGW2图1-1 光缆断面结构二：编写依据1.根据国家颁布的规范、规程和标准进行编写：1.1.《110～500kV架空电力线路施工及验收规范》（GBJ233-90）1.2.《电力建设安全工作规程（架空电力线路部分）》（DL5009·2-94）1.3.《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）1.4.《电力建设工程施工技术管理制度》1.5.《电力建设安全施工管理规定》1.6.《跨越电力线路架线施工规程》1.7.《工程建设标准强制性条文》（电力工程部分）1.8.《输变电工程达标投产考核评定标准》（2000版）2.本公司制定的程序文件及作业指导书：2.1.《张力架线作业指导书》（编号：WIT09-04-2）2.2.《架线施工程序》（编号：WP09-04）3. 有关设计图纸及有关文件。
三.编写目的1.为光缆架设施工提供方法和措施，从技术上保证工程质量和施工安全。
2.确保工程质量满足设计和规范要求，达到规定标准，实现达标投产。
四.技术准备1.明确线路方向及架设位置：2.光缆必须在经测试合格后方可架设。
3.铁塔接地线应在架设光缆前可靠接地。
4.施工人员必须经内部培训考核合格后才能上岗。
5.施工用材料基本到位，能保证施工进度。
第二章：展放光缆前的准备一.光缆线盘的运输与存放1.光缆线盘（以下简称缆盘）必须用吊车装卸，严禁人工装卸，并应做到轻起轻放。
2.缆盘在运输过程中必须直立，缆头应固定好以免光缆松开，所有的盘条和保护装置要在光缆安装时方可拆除；运输前，须将缆盘稳妥固定，保证缆盘在运输中不会滚动和随意震动。
3运输后要检查缆盘是否损坏，盘条是否破损，装卸时应使缆盘直立，以免损坏盘条。
4.应选择平整、坚实的地面存放缆盘，如场地受限制时，须将场地整平，并在缆盘的前后塞上木块或砖块（注意不要抵碰光缆），防止缆盘滚动。
5.缆盘存放时应铺盖雨布防雨。
6.对有可能积水的地方，应事先铺垫雨布，并将雨布捋起包扎好，待展放时拆开。
二.放线通道处理1.通道内所有树木及从通道外伸进通道内的树枝应全部砍除；凡属设计要求需拆迁、改建的房屋、电力线及通讯线等，如影响放线应提前处理完毕。
2.按跨越施工措施要求将跨越架搭设完毕。
3.牵张设备、大型车辆通过的道路、桥梁在施工前必须实地勘察，必要时预以修整和加固。
三.部分工器具的准备1.滑轮的悬挂1.1.对于临近牵、张场的第一基铁塔、转角塔或因高差过大而使光缆对滑车的包络角(≤600)不能满足要求的铁塔，悬挂双轮串联滑车（每个滑车轮轴底径为600mm），如图2-1所示：图2-1 双轮串联滑车1.2.由于转角塔直通放线，滑车开始是铅垂方向的，随着放线张力的加大而逐步向转角内侧倾斜，这一过程很不稳定，特别是牵引板过滑车时的冲力很大，使滑车摆动，而且线轻，滑车较重，很容易掉槽卡线，为防止复合光缆掉槽，将滑车向内侧预倾斜，具体措施如下：可在内侧地线支架上设置梢径为Ф100mm的杉木，在地线支架外 1.5m处挂3t转向滑车在放完导引绳后用钢丝绳栓在放线滑车的尾部，随着张力增加的同时，增大滑车预倾斜角度数，保证滑车不磨线；外侧可直接利用地线支架使滑车预倾斜。
如图2-2所示。
内角外角图2-2 放线滑车预偏示意图1.3.其他铁塔采用单轮挂胶滑车（轮轴底径为600mm）。
1.4.由于滑车挂胶，应注意光缆的接地，接地滑车应安装于牵、张机前方的牵引绳或光缆上，注意光缆接地滑车必须使用铝质滑车。
2.防扭鞭为防止光缆的旋转，在牵引绳（或光缆）与光缆的连接时采用防扭鞭防扭，防扭鞭外形示意如图2-3，其左端接牵引侧，右端接施加张力的一侧。
3.专用卡线器用法3.1.由于光缆缆芯很脆弱，不能过度受压，须采用专用卡线器。
此专用卡线器的最大特点是：对光缆均匀施压，不致损伤。
或采用耐张线夹作卡线器，但重复使用次数不得超过两次。
3.2.在卡线器出口处的光缆上应绑扎橡胶管，防止光缆与卡线器相碰。
第三章光缆的展放一：张力场与牵引场的选择1. 张力场一般选择宽约10m，长约25m的平整场地，并应能方便张力机、缆盘等材料与设备的放置与搬运。
图3-1 张力场与第一基铁塔的位置关系2.张力机与线轴之间的距离S约为5m。
张力机到第一基铁塔的距离L≥2H。
3.牵引场可以参照张力场的条件进行选择。
当牵引场到放线区段内离其最近的一基杆塔之间的距离不能满足要求时，可按下图所示方法作调整。
4. 张力场与牵引场的平面布置示意图如图3-3，3-4所示。
4.2. 牵引机、张力机、光缆线轴架必须按要求进行锚固：牵、张机自身的锚固采用2根1.8m钻桩群，光缆线轴用一根1.8m钻桩进行锚固。
4.3.牵引机卷扬轮、张力机导向轮、光缆线轴架与牵引绳及牵引绳卷筒的受力方向均必须与其轴线垂直，并应避免光缆在导向轮上改变方向。
4.4.牵、张机必须按要求装设接地系统。
二：牵引绳展放1.按牵引绳盘长分段布线、展放，然后用3t旋转连接器连接；两牵引绳端头连接必须有专人负责；展放完毕后，应对所有牵引绳顺线检查其连接是否良好。
2.牵引绳不得互相混绞，展放时发现有硬弯、金钩、断股、严重腐蚀等损伤现象，必须立即割断，被割端头重新插套。
3.牵引绳沿地展放，不得出现被树木、树根及其他障碍物卡挂现象，防止牵引绳在受力升空时后被卡伤、卡断或对光缆产生冲击荷载。
4.每次使用牵引绳连接器前都要检查有无断裂、变形，不合格的严禁使用。
5.展放完毕后，工作负责人应及时向张力场放线组的工作负责人介绍各档余绳情况，余绳较多的档内，牵引时应派专人看守。
三：放线前的检查准备及要求1.检查跨越架的位置、宽度、高度、结构牢固程度和整体稳定程度。
2.检查牵、张场的布置和机械锚固情况。
3.各岗位工作人员是否全部到位,通讯是否畅通,沿线是否有故障。
4.牵、张机机体接地，在牵、张机前方牵引绳、光缆分别安装接地滑车。
5.凡技术部门确定会发生上扬的塔位，须在牵引绳带张力后安装压线滑车，待牵引绳通过上扬点后拆除。
6.规定的转角塔预倾必须合乎要求。
7.牵、张机试车运行要正常，刹车、保险装置要可靠；线轴架的水平轴要呈水平状态。
8.放线前要除去缆盘上在展放过程中可能碰到光缆的钉子。
四：光缆展放1.展放前的准备1.1.牵引绳的绳头在牵引机的卷筒上按要求的方式缠满轮槽，方向由内向外、上进上出进入牵引卷车。
1.2.光缆进入张力轮是先利用Φ12尼龙绳或棕绳按其入轮规定顺槽缠满，绳一端与待展放的光缆相连，另一端则引出张力机，启动张力机，慢速运转，用人力拽行，将光缆缓慢引出。
光缆线轴与张力机卷筒之间的光缆应保持基本平直，严禁拖在地面。
缆盘应按光缆线轴上所标的箭头方向转动（标志为“ ROLL THIS WAY”）。
1.3.光缆与牵引绳的连接方式为：光缆→单头网套连接器→3t抗弯连接器→防扭鞭→3t旋转连接器→牵引绳；光缆与光缆之间的连接方式为：光缆→单头网套连接器→3t抗弯连接器→防扭鞭→3t抗弯连接器→单头网套连接器→光缆。
在安装单头网套连接器时，须用#12铁丝在网套连接器末端绑扎（不少于30匝），并裹上黑胶布，注意不要去除光缆两端的护套，防扭鞭不能装反。
2.光缆的展放2.1.按技术部门给定的光缆控制张力调整好光缆张力。
2.2.牵引机的整定值应严格按技术部门所给的数值控制，以保证牵引机在发生光缆掉槽、卡线等事故时，牵引机能自动停机。
2.3.起始放线速度为5m/min，待光缆通过第一基铁塔后，可均匀加速至最大放线速度。
最大放线速度为20m/min。
施工中，张力机操作人员应时刻注意张力控制情况。
2.4.在牵引过程中，牵引力突然大幅度增加，悬挂放线滑车的金具串倾斜过大时，均应视为异常，应及时停车，待查明原因，排除故障后再行牵引。
2.5.防扭鞭临近放线滑车，尤其是转角塔放线滑车时，应均匀放慢牵引速度，以便防扭鞭顺利通过滑车。
防扭鞭顺利通过滑车后可均匀加速，恢复至原来的牵引速度。
2.6.各信号人员应随时观察光缆的展放情况，及时通知调整张力，避免光缆与已架设好的导线、跨越架或其它障碍物相碰而磨损或折曲。
2.7.光缆的弯曲半径应确保，一般在0.6m以上，架设过程中断时，应及时阻止缆盘上的光缆继续绕出，否则易造成弯曲损坏。
3.展放过程中光缆的连接3.1.缆盘上光缆尚存15圈时应通知牵引机减速牵引，在余5圈时停止牵引。
3.2.牵引机停止后，张力机刹车。
然后在张力机前侧用专用卡线器将光缆卡住，用图3-5所示的方法将光缆尾线缓慢松出（牵、张机同步动作），尾线应留住，不要使光缆尾线着地，不可使光缆的弯曲半径小于0.6m，严禁出现硬弯现象。
3.3.释放尾线后，将尾线临时锚住，即可换盘。
1.3，然后拆除尾线临锚慢速牵引，待双头网套连接器通过并离开张力机至少3m 时，停止牵引，在张力机前方5m地方对光缆进行临锚，拆除双头网套连接器，换上单头网套连接器和防扭鞭（同1.3），缓慢回转张力机（线盘人力配合），拆除临锚后继续牵引。
4.区段放线完毕后张力场侧尾线的调整方法提前准备好一盘绕在空缆盘上的，长度为300m左右的牵引绳，在最后一盘光缆展放完毕后（包括尾线亦释放完毕，方法同3.4），将其吊入线轴架，再将牵引绳（此时起延线作用）绕出张力机与光缆通过防扭鞭相连后，张力展放光缆至规定位置即可。
5. 多盘连放时耐张段两端光缆引下线的长度调整5.1. 由于每盘光缆的长度均大于其所在的耐张串长度，所以在多盘连续展放光缆时，应防止光缆之间的连接点偏离接续点塔位而造成引下线长度难以调整。
接续点每端余缆长度（从挂点处算起）应不小于所在塔全高并加20m。
5.2.在需要引下塔位处并列安装两组双轮滑车，展放时用转角内侧的滑车，另一组备用。
在两盘光缆连接点牵至需要引下塔位处时停机（应预先减速）。
图3-6多盘连放耐张段两端光缆引下线的长度调整例图5.3.用两只卡线器通过3T链条葫芦分别将杆塔两侧的光缆锚住并收紧，摘下牵引侧防扭鞭与光缆的连接，将牵引侧的光缆尾端通过单头网套连接器、防扭鞭与钢丝绳连接并通过另一组备用滑车引至杆塔小号侧的机动绞磨；将另一根光缆的防扭鞭也与钢丝绳相连并引下至杆塔大号侧的机动绞磨。
（注意：机动绞磨到铁塔距离不小于塔位滑车离地的2倍高度）5.4.同时启动两台机动绞磨，收紧钢丝绳后，摘掉卡线器，继续牵引光缆，同时，牵、张机牵引或吐出光缆，当光缆引下线的长度满足要求后，将塔位两侧的光缆挂好，调整即告结束。
