建筑构造概论

二、建筑模数协调统一标准
1、建筑工业化的含义：
用现代工业的生产方式代替传统的手工业生产方式 来建造房屋，具体体现为设计标准化，构件工厂化， 施工机械化，组织管理科学化。
2、建筑标准化与模数制的关系：
建筑工业化的前提是设计标准化，只有共同遵守《 建筑模数协调统一标准》才能使筑构配件，具有一定 的通用性和互换性。
2020/9/20
3、建筑模数协调统一标准：
1）什么叫模数： 模数是选定的尺寸单位，作为尺度协调中的增值
单位，也是建筑设计建筑施工、建筑 材料与制品， 等各部门进度尺度协调的基础。 2）模数制的规定：
(1)基本模数:数值100mm，代号“M”。 (2)扩大模数：3M、6M、12M、15M、30M、 60M。 (3)分模数：1/2M、1/5M、1/10M。
水平定位线通常是确定墙、ቤተ መጻሕፍቲ ባይዱ、板、梁的位 置。
一般情况下：内墙的定位线定在顶层内墙的 中心线上，外墙定位线定在离顶层外墙内缘 120mm处。 民用建筑柱的定位线一般定在柱截面中心 线上。
2020/9/20

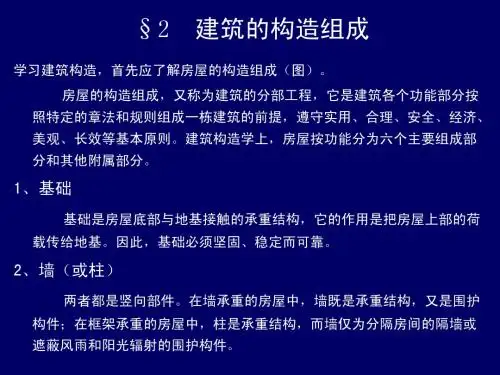

三、建筑构造组成及其各自作用
一幢建筑，一般是由基础、墙或柱、楼地层、楼梯、屋 顶和门窗等六大部分所组成 。
2020/9/20
2020/9/20
2020/9/20
5、定位线
1）什么叫定位线： 定位线是确定结构构件位置的线，是施工放样的基线，
水平定位线分横向定位轴线和纵向定位轴线，竖向定位线 就是用标高表示。 2）定位线的标定位置：
在装配整体式结构中水平定位线位置应考虑构件支承长 度是否满足要求。
2020/9/20
4、楼梯：是楼房建筑的垂直交通设施。供 人们上下楼层和紧急疏散之用。故要求楼梯具 有足够的通行能力，并且防滑、防火，能保证 安全使用。
2020/9/20
5、屋顶：是建筑物顶部的围护构件和承重构 件。抵抗风、雨、雪霜、冰雹等的侵袭和太阳辐 射热的影响；又承受风雪荷载及施工、检修等屋 顶荷载，并将这些荷载传给墙或柱。故屋顶应具 存足够的强度、刚度及防水、保温、隔热等性能 。
1、基础：是建筑物最下部的承重构件，其 作用是承受建筑物的全部荷载，并将这些荷载传 给地基。因此，基础必须具有足够的强度，并能 抵御地下各种有害因素的侵蚀。
2020/9/20
2、墙（或柱）：是建筑物的承重构件和围护 构件。作为承重构件的外墙，其作用是抵御自然 界各种因素对室内的侵袭；内墙主要起分隔空间 及保证舒适环境的作用。框架或排架结构的建筑 物中，柱起承重作用，墙仅起围护作用。因此， 要求墙体具有足够的强度、稳定性，保温、隔热 、防水、防火、耐久及经济等性能。
2020/9/20
4、标准预制构件的几个尺寸的概念：
任一标准构件如一块预制板、一块普通粘土砖都具有三个 尺寸，即实际尺寸、构造尺寸和标志尺寸。 标志尺寸是设计选定的尺寸。 构造尺寸是构件在生产过程中选定的尺寸。 实际尺寸是构件实有的尺寸， 标志尺寸=构造尺寸+缝隙尺寸 实际尺寸=构造尺寸土允许误差
分为四个等级。耐火性能的指标有两个： 一是构件的燃烧性能； 二是构件的最低耐火极限。
燃烧性能与耐火极限的概念： 燃烧性能：分为三类。非燃烧体、难燃烧体、 燃烧体。 耐火极限：指任一建筑构件在规定的耐火试条件 下，从遇火开始起，到失去支持能力或完整性被破坏或 失去隔火作用为止的这段时间。用小时表示。 等级划分见教材。
4)钢结构建筑：指以型钢作为建筑物承重骨架的建 筑。它力学性能好，便于制作和安装，结构自重轻， 适宜超高层和大跨度建筑。
5)混合结构:指采用两重或两种以上材料做承重结构 的建筑。它在大量建筑中广泛应用。如:砖木结构、 砖混结构等。
二、建筑物的等级划分 (一)按建筑耐久性分等级
分为四个等级。 (二)按房屋构件的耐火性能分等级
2020/9/20
6、门与窗：门与窗均属非承重构件，也称 为配件。门主要供人们出人内外交通和分隔房 间建用，窗主要起通风、采光、分隔、眺望等 围护作用。处于外墙上的门窗又是围护构件的 一部分，要满足热工及防水的要求；某些有特 殊要求的房间，门、窗应具有保温、隔声、防 火的能力。
（二）按建筑规模和数量分类：
1)大量性建筑：指建筑规模不大，但修建数量多的 建筑，如住宅、中小学教学楼等。
2)大型性建筑：指规模大，耗资多的建筑，如大型 体育馆、大型剧院。与大量性建筑相比,其修建数 量是很有限的,这类建筑物使一个国家或一个地区 具有代表性,对城市的面貌的影响也很大。
（三）按建筑层数分类：
2020/9/20
3、楼板层和地坪：楼板是水平方向的承重构 件，按房间层高将整幢建筑物沿水平方向分为若 干层；楼板层承受家具、设备和人体荷载以及本 身的自重，并将这些荷载传给墙或柱；同时对墙 体起着水平支撑的作用。因此要求楼板层应具有 足够的抗弯强度、刚度和隔声、防潮、防水的性 能。
2020/9/20
第一章 建筑构造概论
目录
一、建筑的分类和等级划分 三、建筑构造组成及其各自作用 四、影响建筑构造的因素 五、构造设计的原则 六、建筑标准化与模数制
2020/9/20
一、建筑的分类和等级划分
一、建筑物的分类 （一）按使用的功能不同分类： 1)民用建筑：指供人们工作、学习、生活、居住用的建筑物。 包括居住建筑和公共建筑。 2)工业建筑：指为工业生产服务的生产车间及为生产服务的辅 助车间、动力用房、仓贮等。 3)农业建筑：指供农（牧）业生产和加工用的建筑，如种子 库、温室等。
1)低层建筑：1~2层的建筑。 2)多层建筑：一般指3~6层的建筑。 3)高层建筑：我国规定10层和10层以上的居住建筑
，(包括首层设置商业服务网点的住宅)，以及建 筑高度超过24m的除单层外的公共建筑。
（四）按承重结构材料分类：
1)木结构建筑：指以木材做房屋承重骨架的建筑 2)砖石结构建筑：指以砖或石材为承重墙和楼板的建筑，这 种建筑便于就地取材能节约钢材、水泥和降低造价，但抗震性能 差,自重大，不宜用于地震区和地基软弱的地方。 3)钢筋混凝土结构：指以钢筋混凝土做承重结构的建筑。具 有坚固耐久、防火和可塑性强等优点，故应用很广泛，发展前途 最大。
