1.2 轴类零件的分类根据承受载荷的不同分为：1）转轴：定义：既能承受弯矩又承受扭矩的轴2）心轴：定义：只承受弯矩而不承受扭矩的轴3）传送轴：定义：只承受扭矩而不承受弯矩的轴4）根据轴的外形，可以将直轴分为光轴和阶梯轴；5）根据轴内部状况，又可以将直轴分为实心轴和空。
1.3轴类零件的设计要求1.3.1、轴的设计概要⑴轴的工作能力设计。
主要进行轴的强度设计、刚度设计，对于转速较高的轴还要进行振动稳定性的计算。
⑵轴的结构设计。
根据轴的功能，轴必须保证轴上零件的安装固定和保证轴系在机器中的支撑要求，同时应具有良好的工艺性。
一般的设计步骤为：选择材料，初估轴径，结构设计，强度校核，必要时要进行刚度校核和稳定性计算。
1.3.2、轴的材料轴是主要的支承件，常采用机械性能较好的材料。
常用材料包括：碳素钢：该类材料对应力集中的敏感性较小，价格较低，是轴类零件最常用的材料。
常用牌号有：30、35、40、45、50。
采用优质碳素钢时应进行热处理以改善其性能。
受力较小或不重要的轴，也可以选用Q235、Q255等普通碳钢。
45钢价格相对比较便宜，经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45-52HRC，是轴类零件的常用材料。
合金钢具有更好的机械性能和热处理性能，可以适用于要求重载、高温、结构尺寸小、重量轻等使用场合的轴，但对应力集中较敏感，价格也较高。
设计中尤其要注意从结构上减小应力集中，并提高其表面质量。
40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。
轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50-58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。
精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。
这种钢经调质和表面氮化后，由于此钢氮化层硬度高，耐磨性好，而且能保持较软的芯部，因此耐冲击韧性好，还具备一定的耐热性和耐蚀性。
轴的强度校核方法摘要轴是机械中非常重要的零件，用来支承回转运动零件，如带轮、齿轮、蜗轮等,同时实现同一轴上不同零件间的回转运动和动力的传递。
轴的设计时应考虑多方面因素和要求，其中主要问题是轴的选材、结构、强度和刚度。
其中对于轴的强度校核尤为重要，通过校核来确定轴的设计是否能达到使用要求，最终实现产品的完整设计。
本文根据轴的受载及应力情况采取相应的计算方法,对于1、仅受扭矩的轴2、仅受弯矩的轴3、既承受弯矩又承受扭矩的轴三种受载情况的轴的强度校核进行了具体分析，并对如何精确计算轴的安全系数做了具体的简绍.校核结果如不满足承载要求时，则必须修改原结构设计结果，再重新校核.轴的强度校核方法可分为四种：1）按扭矩估算2）按弯矩估算3）按弯扭合成力矩近视计算4）精确计算(安全系数校核）关键词：安全系数;弯矩；扭矩目录第一章引言-——---————-————--—--—-—————-————-—--—-- 11.1轴的特点——————-—--—-—-————-—————-——-—--—--——-—-——-——-11.2轴的种类---————-————--——-——————-—-—-—--———-———---—-——11.3轴的设计重点———-—-—————-——-———-----—--—-—--———-————-—1第二章轴的强度校核方法———-——---————-—--—-—--——--——42。
1强度校核的定义--—————-———————-------—----———-——————42.2轴的强度校核计算—--———--—---————--—————--———---———-42。
3几种常用的计算方———-———--————-———---—-—-—-—-———————52。
3。
1按扭转强度条件计算——-——-—-———---—-—-———-—-----———52。
3。
2按弯曲强度条件计算—————-—-———--——-———-—-——-————--62。

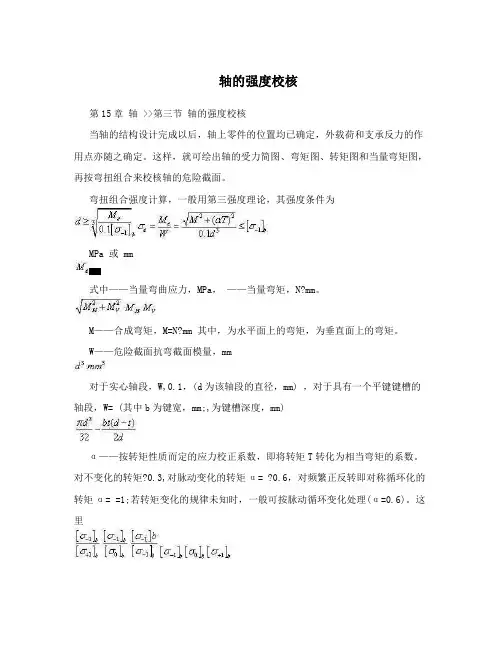

轴的强度校核
第15章轴 >>第三节轴的强度校核
当轴的结构设计完成以后，轴上零件的位置均已确定，外载荷和支承反力的作用点亦随之确定。
这样，就可绘出轴的受力简图、弯矩图、转矩图和当量弯矩图，再按弯扭组合来校核轴的危险截面。
弯扭组合强度计算，一般用第三强度理论，其强度条件为
MPa 或 mm
式中——当量弯曲应力，MPa，——当量弯矩，N?mm。
M——合成弯矩，M=N?mm 其中，为水平面上的弯矩，为垂直面上的弯矩。
W——危险截面抗弯截面模量，mm
对于实心轴段，W,0.1，(d为该轴段的直径，mm) ，对于具有一个平键键槽的轴段，W= (其中b为键宽，mm;,为键槽深度，mm)
α——按转矩性质而定的应力校正系数，即将转矩T转化为相当弯矩的系数。
对不变化的转矩?0.3,对脉动变化的转矩α= ?0.6，对频繁正反转即对称循环化的转矩α= =1;若转矩变化的规律未知时，一般可按脉动循环变化处理(α=0.6)。
这里
、、分别为对称循环、脉动循环、静应力状态下的许用弯曲应力，其值见下表。
对于重要的轴，应按疲劳强度对危险截面的安全系数进行精确验算。
对于有刚度要求的轴，在强度计算后，应进行刚度校核。
轴类零件的分类根据承受载荷的不同分为：1）转轴：定义：既能承受弯矩又承受扭矩的轴2）心轴：定义：只承受弯矩而不承受扭矩的轴3）传送轴：定义：只承受扭矩而不承受弯矩的轴4）根据轴的外形，可以将直轴分为光轴和阶梯轴；5）根据轴内部状况，又可以将直轴分为实心轴和空。
轴类零件的设计要求⑴轴的工作能力设计。
主要进行轴的强度设计、刚度设计，对于转速较高的轴还要进行振动稳定性的计算。
⑵轴的结构设计。
根据轴的功能，轴必须保证轴上零件的安装固定和保证轴系在机器中的支撑要求，同时应具有良好的工艺性。
一般的设计步骤为：选择材料，初估轴径，结构设计，强度校核，必要时要进行刚度校核和稳定性计算。
轴是主要的支承件，常采用机械性能较好的材料。
常用材料包括：碳素钢：该类材料对应力集中的敏感性较小，价格较低，是轴类零件最常用的材料。
常用牌号有：30、35、40、45、50。
采用优质碳素钢时应进行热处理以改善其性能。
受力较小或不重要的轴，也可以选用Q235、Q255等普通碳钢。
45钢价格相对比较便宜，经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45-52HRC，是轴类零件的常用材料。
合金钢具有更好的机械性能和热处理性能，可以适用于要求重载、高温、结构尺寸小、重量轻等使用场合的轴，但对应力集中较敏感，价格也较高。
设计中尤其要注意从结构上减小应力集中，并提高其表面质量。
40Cr 等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。
轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50-58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。
精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA 氮化钢。
这种钢经调质和表面氮化后，由于此钢氮化层硬度高，耐磨性好，而且能保持较软的芯部，因此耐冲击韧性好，还具备一定的耐热性和耐蚀性。
轴的设计、计算、校核以转轴为例,轴的强度计算的步骤为：一、轴的强度计算1、按扭转强度条件初步估算轴的直径机器的运动简图确定后,各轴传递的P和n为已知,在轴的结构具体化之前,只能计算出轴所传递的扭矩,而所受的弯矩是未知的;这时只能按扭矩初步估算轴的直径,作为轴受转矩作用段最细处的直径dmin,一般是轴端直径;根据扭转强度条件确定的最小直径为：mm式中：P为轴所传递的功率KWn为轴的转速r/minAo为计算系数,若计算的轴段有键槽,则会削弱轴的强度,此时应将计算所得的直径适当增大,若有一个键槽,将d min增大5％,若同一剖面有两个键槽,则增大10％;以dmin为基础,考虑轴上零件的装拆、定位、轴的加工、整体布局、作出轴的结构设计;在轴的结构具体化之后进行以下计算;2、按弯扭合成强度计算轴的直径l绘出轴的结构图2绘出轴的空间受力图3绘出轴的水平面的弯矩图4绘出轴的垂直面的弯矩图5绘出轴的合成弯矩图6绘出轴的扭矩图7绘出轴的计算弯矩图8按第三强度理论计算当量弯矩：式中：α为将扭矩折合为当量弯矩的折合系数,按扭切应力的循环特性取值:a扭切应力理论上为静应力时,取α=;b考虑到运转不均匀、振动、启动、停车等影响因素,假定为脉动循环应力,取α=;c对于经常正、反转的轴,把扭剪应力视为对称循环应力,取α=1因为在弯矩作用下,转轴产生的弯曲应力属于对称循环应力;9校核危险断面的当量弯曲应力计算应力：式中：W为抗扭截面摸量mm3,;为对称循环变应力时轴的许用弯曲应力,;如计算应力超出许用值,应增大轴危险断面的直径;如计算应力比许用值小很多,一般不改小轴的直径;因为轴的直径还受结构因素的影响;一般的转轴,强度计算到此为止;对于重要的转轴还应按疲劳强度进行精确校核;此外,对于瞬时过载很大或应力循环不对称性较为严重的轴,还应按峰尖载荷校核其静强度,以免产生过量的塑性变形;二、按疲劳强度精确校核按当量弯矩计算轴的强度中没有考虑轴的应力集中、轴径尺寸和表面品质等因素对轴的疲劳强度的影响,因此,对于重要的轴,还需要进行轴危险截面处的疲劳安全系数的精确计算,评定轴的安全裕度;即建立轴在危险截面的安全系数的校核条件;安全系数条件为：式中：为计算安全系数；、分别为受弯矩和扭矩作用时的安全系数；、为对称循环应力时材料试件的弯曲和扭转疲劳极限；、为弯曲和扭转时的有效应力集中系数,为弯曲和扭转时的表面质量系数；、为弯曲和扭转时的绝对尺寸系数；、为弯曲和扭转时平均应力折合应力幅的等效系数；、为弯曲和扭转的应力幅；、为弯曲和扭转平均应力;S为最小许用安全系数：~用于材料均匀,载荷与应力计算精确时；~用于材料不够均匀,载荷与应力计算精确度较低时；~用于材料均匀性及载荷与应力计算精确度很低时或轴径＞200mm时;三、按静强度条件进行校核静强度校核的目的在于评定轴对塑性变形的抵抗能力;这对那些瞬时过载很大,或应力循环的不对称性较为严重的的轴是很有必要的;轴的静强度是根据轴上作用的最大瞬时载荷来校核的;静强度校核时的强度条件是：式中：——危险截面静强度的计算安全系数；——按屈服强度的设计安全系数；＝~,用于高塑性材料≤制成的钢轴；＝~,用于中等塑性材料＝~制成的钢轴；＝~2,用于低塑性材料制成的钢轴；＝2~3,用于铸造轴；——只考虑安全弯曲时的安全系数；——只考虑安全扭转时的安全系数；式中：、——材料的抗弯和抗扭屈服极限,MPa ；其中＝~；Mmax、Tmax——轴的危险截面上所受的最大弯矩和最大扭矩,；Famax——轴的危险截面上所受的最大轴向力,N；A——轴的危险截面的面积,m；W、W T——分别为危险截面的抗弯和抗扭截面系数,m;四、轴的设计用表表1 轴的常用材料及其主要力学性能材料牌号热处理毛坯直径mm硬度HBS抗拉强度极限σb屈服强度极限σs弯曲疲劳极限σ-1剪切疲劳极限τ-1许用弯曲应力σ-1备注Q235A 热轧或锻后空冷≤100400~42022517010540用于不重要及受载荷不大的轴>100~250375~39021545正火回火≤10170~21759029522514055应用最广泛>100~300162~217570285245135调质≤200217~2556403552751556040Cr 调质≤100>100~300241~28673568554049035535520018570用于载荷较大,而无很大冲击的重要轴40CrNi 调质≤100>100~300270~300240~27090078573557043037026021075用于很重要的轴38SiMnMo 调质≤100>100~300229~286217~26973568559054036534521019570用于重要的轴,性能近于40CrNi38CrMoAlA 调质≤60>60~100>100~160293~321277~302241~27793083578578568559044041037528027022075用于要求高耐磨性,高强度且热处理氮化变形很小的轴20Cr 渗碳淬火回火≤60渗碳56~62HRC64039030516060用于要求强度及韧性均较高的轴3Cr13调质≤100≥24183563539523075用于腐蚀条件下的轴1Cr18Ni9Ti 淬火≤100≤19253019519011545用于高低温及腐蚀条件下的轴180110100~200490QT600-3190~270600370215185用于制造复杂外形的轴QT800-2245~335800480290250表2 零件倒角C与圆角半径R的推荐值直径d>6~10>10~18>18~30>30~50>50~80>80~120>120~180 C或R表3 轴常用几种材料的和A0值轴的材料Q2351Cr18Ni9Ti354540Cr,35SiMn,2Cr13,20CrMnTi 12～2012～2520～3030～4040～52A0160～135148～125135～118118～107107～98表4 抗弯抗扭截面模量计算公式。
轴承的强度校核计算公式
一、轴承用语：
1、轴承内圈：指轴承支撑轴线的内圈件；
2、轴承外圈：指用于支持轴承内圈的外圈件；
3、受力轴：指轴承承受外力的轴；
4、滚道：指轴承滚子在轴承内圈和外圈之间所形成的滚动轨道；
5、滚子：指轴承滚动元件；
6、衬套：指轴承内圈和外圈之间的填料：
二、轴承强度校核计算：
（1）轴承内圈和外圈在受力轴上受外力的最大拉伸应力σ1（N/mm2）：
σ1=（F1+F2）/（πD1）
其中，F1、F2为内圈和外圈所受力，D1为轴承内圈的直径；
（2）滚动轴承受力的滚子上的最大压应力σ2（N/mm2）：
σ2=（F1-F2）/（πR2）
其中，R2为轴承滚子的半径；
（3）轴承滚道的最大摩擦应力σ3（N/mm2）：
σ3=（F1-F2）/（π（D1+D2）/2）
其中，D2为轴承外圈的直径；
（4）衬套上的最大应力σ4（N/mm2）：
σ4=（F1+F2）/（π（D2-D1）/2）
（5）轴承受力的最大轴向应力σ5（N/mm2）：
σ5=（F1+F2）/ （πD2）
三、轴承强度校核：
1、轴承内圈和外圈的强度校核：应强度校核的内外圈应力σ1应≤轴承材料的抗拉强度σb；
2、滚子的强度校核：应强度校核的滚子应力σ2应≤轴承滚子材料的抗压强度σs；
3、滚道的强度校核：应强度校核的滚道应力σ3应≤轴承材料的抗摩擦强度σf；
4、衬套的强度校核：应强度校核的衬套应力σ4应≤衬套材料的抗压强度σc；
5、轴向应力的校核：应强度校核的轴向应力σ5应≤轴承材料的抗拉强度σb；
注：实际计算时，应考虑安全系数和轴承的容许变形等因素。
轴的强度校核方法轴是指承受转矩或轴向载荷的机械零件，其强度校核是为了保证轴在工作过程中不产生变形、断裂等失效情况，从而确保机械系统的可靠运行。
轴的强度校核方法可以分为理论计算方法和实验测试方法两类。
一、理论计算方法1.强度校核理论基础：强度校核的理论基础是材料力学和工程力学，其中最基本的理论是应力和应变的关系，即胡克定律。
按照强度校核的要求，轴的应力必须小于其材料的抗拉强度，即σ<σt。
其中，σ为轴上的应力值，σt为材料的抗拉强度。
2.强度校核方法：强度校核方法根据所受力的不同可以分为两类：弯曲强度校核和扭转强度校核。
-弯曲强度校核：弯曲强度校核是指轴在承受弯曲力矩时的强度校核。
轴在工作过程中往往会受到弯曲力矩的作用，而产生弯曲应力。
弯曲强度校核需要计算轴的最大弯曲应力值σb和抗拉强度σt比较，其中σb计算公式为：σb=(M*c)/I其中，M为轴所受的弯曲力矩，c为轴上一点到中性轴的距离，I为轴的截面惯性矩。
-扭转强度校核：扭转强度校核是指轴在受扭矩作用时的强度校核。
轴在工作过程中也会受到扭矩的作用，而产生扭转应力。
扭转强度校核需要计算轴的最大扭转应力值τt和剪切强度τs比较，其中τt计算公式为：τt=(T*r)/J其中，T为轴所受的扭矩，r为轴的半径，J为轴的极限挠率。
3.动载荷和疲劳强度校核：在实际工作中，轴往往还会承受动载荷并产生疲劳应力，因此需要对轴进行动载荷和疲劳强度校核。
动载荷强度校核需要考虑轴在受动载荷作用下的应力变化情况，疲劳强度校核需要考虑轴在工作过程中的疲劳寿命。
动载荷和疲劳强度校核方法与静载荷强度校核方法类似，但需要考虑应力的变化规律。
二、实验测试方法1.材料强度测试：2.离心试验：离心试验是指将轴样品固定在离心试验机上，并施加拉力或扭矩进行加载，观察轴的变形情况，以评估轴的强度性能。
3.振动试验：振动试验是指给轴样品施加振动载荷，观察轴的疲劳寿命。
振动试验可以模拟轴在实际工作环境中的振动情况，从而评估轴的疲劳性能。
非标准机械设计中轴强度校核的简化方法非标准机械设计中，轴的强度校核是一个重要的计算步骤。
由于设计和制造方法的不同，轴的形状和材料也会有所不同，因此轴的强度校核需要根据具体情况进行计算。
以下是一些简化方法：
1.基于经验公式。
轴的强度可以根据经验公式进行估算。
这些公式基于经验数据和复杂的数学模型，可以给出轴的最大扭矩、剪切力和弯曲力等参数，然后将这些参数与轴的几何形状和材料特性相结合，得出轴的最大强度。
2.应力集中系数法。
应力集中系数法是一种简单但精确的轴强度计算方法。
它考虑到了轴上不同部位的应力集中程度，并将最大应力与轴的材料特性相比较以确定轴的强度。
该方法通常适用于需要考虑阶梯、凸起、凹陷和螺纹等特殊形状的轴。
3.有限元分析。
有限元分析是一种准确的轴强度计算方法。
它将轴的几何形状和材料特性建模成有限元模型，并使用计算机模拟不同的力学载荷，以确定轴的应力和变形情况。
这种方法计算精度高，但需要复杂的机械建模和数值计算技术。
以上是非标准机械设计中轴强度校核的简化方法，但需要注意的是，轴的强度计算必须在满足设计和制造要求的前提下进行。
因此，在实际应用中，应根据具体情况综合考虑各种方法的优缺点，选取合适的方法进行计算。
轴的剪切强度校核公式解释说明以及概述1. 引言1.1 概述本文将详细讨论轴的剪切强度校核公式的解释、说明以及概述。
轴的剪切强度是指在受力作用下，轴材料所能承受的最大剪切应力值。
准确计算并验证轴的剪切强度对于设计和使用各种机械装置和结构都至关重要。
1.2 文章结构本文分为五个部分：引言、轴的剪切强度校核公式、轴的剪切强度校核方法、轴的剪切强度校核实例分析以及结论与总结。
下面将对每一个部分进行简要介绍。
1.3 目的本文旨在提供关于轴的剪切强度校核公式的全面理解和应用指导。
通过对相关概念、解释、计算方法以及实例分析的详尽描述，读者将能够深入了解该领域，并正确地进行轴材料剪切强度方面的工程运算与设计。
-----【注意】以上内容已经按照普通文本格式撰写完毕，请检查无误后进入下一问题。
2. 轴的剪切强度校核公式2.1 剪切强度概念在力学中，剪切强度是指材料在受到外部剪应力作用时能够抵抗破坏的能力。
对于轴的剪切强度来说，它描述了轴承受扭矩而不发生塑性变形或破裂的能力。
2.2 校核公式解释轴的剪切强度校核公式是用来计算轴所能承受的最大剪应力以及是否满足设计要求的工程公式。
通常，这个公式会基于材料特性、几何尺寸和应力分布等参数来推导得出。
这个校核公式一般包含轴直径、材料弹性模量、黏性系数等相关参数，并采用比例关系将这些参数结合起来进行运算。
通过计算得出的结果与设计要求进行比较，从而确定轴是否具备足够的剪切强度。
2.3 剪切强度计算方法在计算轴的剪切强度时，通常可以采用多种方法，其中常见的有：- 简单约束理论：基于简化假设和边界条件，通过解析方法得出轴的剪切强度计算公式。
这种方法适用于简单的几何结构和加载情况，计算结果相对精确。
- 有限元分析：利用数值计算方法，将轴的几何形状离散化为有限数量的元素，并建立相关方程进行求解。
这种方法能够考虑更加复杂的几何结构和加载情况，但计算量较大。
- 经验公式：基于实际试验数据，通过统计和分析得出与轴直径、材料特性等相关的经验公式。
中国石油大学（北京）现代远程教育毕业设计（论文）轴的强度校核方法姓名：学号：性别：专业：批次：电子邮箱：联系方式：学习中心：指导教师：2XXX年X月X日轴的强度校核方法摘要轴是用来支承回转运动零件，如带轮、齿轮、蜗轮等，同时实现同一轴上不同零件间的回转运动和动力的传递的重要的零件。
为实现机械产品的完整和可靠设计，轴的设计应考虑选材、结构、强度和刚度等要求。
并应对轴的材料或设备的力学性能进行检测并调节，轴的强度校核应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。
最后确定轴的设计能否达到使用要求，对轴的设计十分重要。
本文根据轴的受载及应力情况，介绍了几种典型的常用的对轴的强度校核计算的方法，并对如何精确计算轴的安全系数做了具体的介绍。
当校核结果如不满足承载要求时，则必须修改原结构设计结果，再重新校核。
最后，本文对提高轴的疲劳强度和刚度提出相应改进方法，并对新材料，新技术的应用进行了展望。
关键词：轴；强度；弯矩；扭矩；目录第一章引言 (5)1.1轴类零件的特点 (5)1.2轴类零件的分类 (6)1.3轴类零件的设计要求 (6)1.3.1、轴的设计概要 (6)132、轴的材料 (6)1.3.3、轴的结构设计 (7)1.4课题研究意义 (9)第二章轴的强度校核方法 (11)2.1强度校核的定义 (11)2.2常用的轴的强度校核计算方法 (11)2.2.1按扭转强度条件计算： (11)2.2.2按弯曲强度条件计算： (13)2.2.3按弯扭合成强度条件计算 (13)2.2.4精确计算（安全系数校核计算） (20)第三章提高轴的疲劳强度和刚度的措施 (25)3.1合理的选择轴的材料 (25)3.2合理安排轴的结构和工艺 (25)3.3国内外同行业新材料、新技术的应用现状 (26)总结 (31)参考文献 (32)第一章引言1.1轴类零件的特点轴是组成各类机械的主要和典型的零件之一，主要起支承传动零部件，传递扭矩和承受载荷的作用。
一切作回转运动的传动零件，都必须装在轴上才能进行运动及动力的传递，同时它又通过轴承和机架联接，由此形成一个以轴为基准的组合体一轴系部件。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
轴用轴承支承，与轴承配合的轴段称为轴颈。
轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：（一）尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5-IT7）。
装配传动件的轴颈尺寸精度一般要求较低（IT6-IT9）。
（二）几何形状精度轴类零件的几何形状精度主要是指轴颈、外锥面、莫氏锥孔等的圆度、圆柱度等，一般应将其公差限制在尺寸公差范围内。
对精度要求较高的内外圆表面，应在图纸上标注其允许偏差。
（三）相互位置精度轴类零件的位置精度要求主要是由轴在机械中的位置和功用决定的。
通常应保证装配传动件的轴颈对支承轴颈的同轴度要求，否则会影响传动件（齿轮等）的传动精度，并产生噪声。
普通精度的轴，其配合轴段对支承轴颈的径向跳动一般为0.01-0.03mm，高精度轴（如主轴）通常为0.001-0.005mm。
（四）表面粗糙度一般与传动件相配合的轴径表面粗糙度为Ra2.5-0.63卩m与轴承相配合的支承轴径的表面粗糙度为Ra0.63-0.16卩m轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。
对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。
根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。
中小批生产多采用自由锻，大批大量生产时采用模锻。
轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性。
1.2轴类零件的分类根据承受载荷的不同分为：1）转轴：定义：既能承受弯矩又承受扭矩的轴2）心轴：定义：只承受弯矩而不承受扭矩的轴3）传送轴：定义：只承受扭矩而不承受弯矩的轴4）根据轴的外形，可以将直轴分为光轴和阶梯轴；5）根据轴内部状况，又可以将直轴分为实心轴和空。
1.3轴类零件的设计要求1.3.1、轴的设计概要⑴轴的工作能力设计。
主要进行轴的强度设计、刚度设计，对于转速较高的轴还要进行振动稳定性的计算。
⑵轴的结构设计。
根据轴的功能，轴必须保证轴上零件的安装固定和保证轴系在机器中的支撑要求，同时应具有良好的工艺性。
一般的设计步骤为：选择材料，初估轴径，结构设计，强度校核，必要时要进行刚度校核和稳定性计算。
1.3.2、轴的材料轴是主要的支承件，常采用机械性能较好的材料。
常用材料包括：碳素钢：该类材料对应力集中的敏感性较小，价格较低，是轴类零件最常用的材料。
常用牌号有：30、35、40、45、50。
采用优质碳素钢时应进行热处理以改善其性能。
受力较小或不重要的轴，也可以选用Q235 Q255 等普通碳钢。
45钢价格相对比较便宜，经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45-52HRC是轴类零件的常用材料。
合金钢具有更好的机械性能和热处理性能，可以适用于要求重载、高温、结构尺寸小、重量轻等使用场合的轴，但对应力集中较敏感，价格也较高。
设计中尤其要注意从结构上减小应力集中，并提高其表面质量。
40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。
轴承钢GCr15和弹簧钢65Mn经调质和表面高频淬火后，表面硬度可达50-58HRC并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。
精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。
这种钢经调质和表面氮化后，由于此钢氮化层硬度高，耐磨性好，而且能保持较软的芯部，因此耐冲击韧性好，还具备一定的耐热性和耐蚀性。
与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性，是目前工业中应用最广泛的氮化钢。
铸铁：对于形状比较复杂的轴，可以选用球墨铸铁和高强度的铸铁。
它们具有较好的加工性和吸振性，经济性好且对应力集中不敏感，但铸造质量不易保证。
1.3.3、轴的结构设计根据轴在工作中的作用，轴的结构取决于：轴在机器中的安装位置和形式，轴上零件的类型和尺寸，载荷的性质、大小、方向和分布状况，轴的加工工艺等多个因素。
合理的结构设计应满足：轴上零件布置合理，从而轴受力合理有利于提高强度和刚度；轴和轴上零件必须有准确的工作位置；轴上零件装拆调整方便；轴具有良好的加工工艺性；节省材料等。
1）.轴的组成轴的毛坯一般采用圆钢、锻造或焊接获得，由于铸造品质不易保证，较少选用铸造毛坯轴主要由三部分组成。
轴上被支承，安装轴承的部分称为轴颈；支承轴上零件，安装轮毂的部分称为轴头；联结轴头和轴颈的部分称为轴身。
轴颈上安装滚动轴承时，直径尺寸必须按滚动轴承的国标尺寸选择，尺寸公差和表面粗糙度须按规定选择；轴头的尺寸要参考轮毂的尺寸进行选择，轴身尺寸确定时应尽量使轴颈与轴头的过渡合理，避免截面尺寸变化过大，同时具有较好的工艺性。
2）.结构设计步骤设计中常采用以下的设计步骤：1.分析所设计轴的工作状况，拟定轴上零件的装配方案和轴在机器中的安装情况。
2.根据已知的轴上近似载荷，初估轴的直径或根据经验确定轴的某径向尺寸。
3.根据轴上零件受力情况、安装、固定及装配时对轴的表面要求等确定轴的径向（直径）尺寸。
4.根据轴上零件的位置、配合长度、支承结构和形式确定轴的轴向尺寸。
5.考虑加工和装配的工艺性，使轴的结构更合理。
3）.零件在轴上的安装保证轴上零件可靠工作，需要零件在工作过程中有准确的位置，即零件在轴上必须有准确的定位和固定。
零件在轴上的准确位置包括轴向和周向两个方面。
⑴ 零件在轴上的轴向定位和固定常见的轴向定位和固定的方法采用轴肩、各种挡圈、套筒、圆螺母、锥端轴头等的多种组合结构。
轴肩分为定位轴肩和非定位轴肩两种。
利用轴肩定位结构简单、可靠，但轴的直径加大，轴肩处出现应力集中；轴肩过多也不利于加工。
因此，定位轴肩多在不致过多地增加轴的阶梯数和轴向力较大的情况下使用，定位轴肩的高度一般取3-6mm滚动轴承定位轴肩的高度需按照滚动轴承的安装尺寸确定。
非定位轴肩多是为了装配合理方便和径向尺寸过度时采用，轴肩高度无严格限制，一般取为1-2mm 套筒定位可以避免轴肩定位引起的轴径增大和应力集中，但受到套筒长度和与轴的配合因素的影响，不宜用在使套筒过长和高速旋转的场合。
挡圈的种类较多，且多为标准件，设计中需按照各种挡圈的用途和国标来选用。
⑵ 零件在轴上的周向定位和固定常见的周向定位和固定的方法采用键、花键、过盈配合、成形联结、销等多种结构。
键是采用最多的方法。
同一轴上的键槽设计中应布置在一条直线上，如轴径尺寸相差不过大时，同一轴上的键最好选用相同的键宽。
4）、轴的结构工艺性⑴从装配来考虑：应合理的设计非定位轴肩，使轴上不同零件在安装过程中尽量减少不必要的配合面；为了装配方便，轴端应设计45°的倒角；在装键的轴段，应使键槽靠近轴与轮毂先接触的直径变化处，便于在安装时零件上的键槽与轴上的键容易对准；采用过盈配合时，为了便于装配，直径变化可用锥面过渡等。
⑵从加工来考虑：当轴的某段须磨削加工或有螺纹时，须设计砂轮越程槽或退刀槽；根据表面安装零件的配合需要，合理确定表面粗糙度和加工方法；为改善轴的抗疲劳强度，减小轴径变化处的应力集中，应适当增大其过渡圆角半径，但同时要保证零件的可靠定位，过渡圆角半径又必须小于与之相配的零件的圆角半径或倒角尺寸。
轴的设计时应考虑多方面因素和要求，需要解决的问题是轴的选材、结构、强度和刚度。
因此轴的强度校核尤为重要，通过校核来确定轴的设计是否能达到使用要求，最终实现产品的完整设计。
合理的进行轴的强度校核是轴设计的主要内容，也是评定轴的设计成败得先决条件。
校核结果如不满足承载要求时，则必须修改原结构设计结果，再重新校核。
1.4课题研究意义在科学技术高速发展的今天，轴是机械设备中最常见的一种零件，也是机械传动系统中重要的零件。
对于不同类型的轴，在工作中常常受到多个载荷作用，这些载荷产生的应力计算是轴的强度计算中的重要内容。
轴的强度校核在材料力学和机械零件等课程中具有重要的地位。
例如转轴一般都是工作在弯曲与扭转共同作用的复合应力状态下，对它的强度校核，一般是采用当量应力法或疲劳安全裕度的方法。
这些强度校核计算方法的理论依据是塑性材料屈服失效理论（最大切应力理论与歪形能理论）,并且考虑轴危险剖面上的弯曲正应力与扭转切应力的循环特性，以及轴的绝对尺寸、表面质量和应力集中等因素对疲劳强度的影响。
