以上的管路阻力和水泵扬程的计算皆可用估算及查表的方法快速求得，详细计算过程及结果如下：冷冻水泵的扬程估算：1.冷水机组阻力:60-100kpa(取100kpa即10m水柱）2.管路阻力：制冷机房,除污器、集水器、分水器及管路等的阻力：50kpa(5m水柱）；取输配侧管路长度250m，其比摩阻200pa/m.则摩擦阻力为:250X200=50000pa=50kpa (5m水柱）考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为50X0。
5=25kpa（2。
5m水柱）统计管路的总阻力为：50+50+25=125kpa（12。
5m水柱）。
3.空调末端装置阻力：20—50kpa(取20kpa即2m水柱）4.调节阀的阻力：40kpa（4m水柱）冷冻水系统的各部分阻力之和为：80+110+50+40=280kpa(28m水柱）冷冻水泵扬程：取10％的安全系数，则扬程H=28。
5X1。
1=31m。
冷却水泵扬程估算：1.冷水机组阻力:60—100kpa（10)2.管路阻力:制冷机房，除污器及管路等的阻力：30kpa取输配侧管路长度100m，其比摩阻200pa/m.则摩擦阻力为：100200=20000pa=20kpa (2m水柱)考虑输配侧的局部阻力为摩擦阻力的50%，则局部阻力为200。
5=10kpa统计管路的总阻力为:30+20+10=60kpa（6m水柱）3.调节阀的阻力：40kpa冷却水系统的各部分阻力之和为：80+60+40=180kpa(18m水柱）设冷却塔进出水高差为4m，则总阻力和为20m水柱.水泵扬程：取10％的安全系数，则扬程H=20X1.1=22m。
冷热源工程课程设计说明书目录第一章冷热源设计初步资料ﻩ错误!未定义书签。
1.1、课程设计题目ﻩ错误!未定义书签。
１.２、课程设计原始资料ﻩ错误!未定义书签。
1。
2。
1 冷负荷和热负荷数据：................................................... 错误!未定义书签。
1。
2。
２动力与能源资料....................................................... 错误!未定义书签。
１。
2.3 水质资料: ........................................................................... 错误!未定义书签。
1。
２。
4 气象资料: ...................................................................... 错误!未定义书签。
第二章制冷工程设计说明ﻩ错误!未定义书签。
2.1．冷水机组的总装机容量ﻩ错误!未定义书签。
2.2冷水机组台数选择...................................................................... 错误!未定义书签。
2。
３冷水机组的制冷量和耗功率ﻩ错误!未定义书签。
２。
４方案选择ﻩ错误!未定义书签。
2。
5 冷却塔设计计算........................................................................... 错误!未定义书签。
2。
6 水泵选型......................................................................................... 错误!未定义书签。
2。
6．1 冷冻水泵选型计算ﻩ错误!未定义书签。

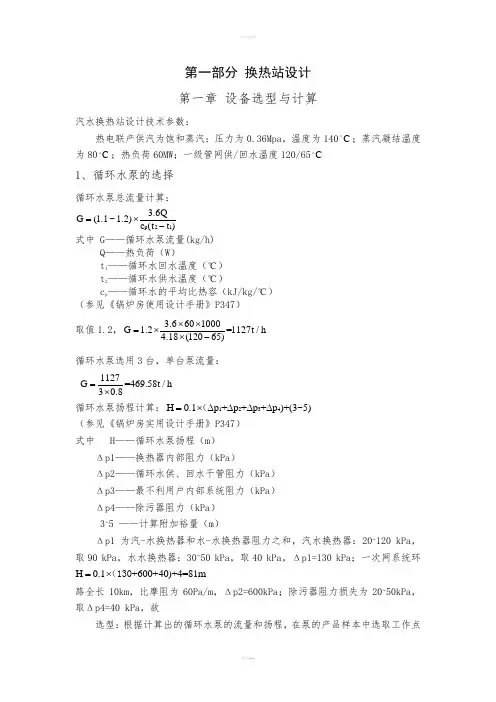

第一部分 换热站设计 第一章 设备选型与计算汽水换热站设计技术参数：热电联产供汽为饱和蒸汽：压力为0.36Mpa ，温度为140C ；蒸汽凝结温度为80C ；热负荷60MW ；一级管网供/回水温度120/65C1、循环水泵的选择循环水泵总流量计算：式中 G ——循环水泵流量(kg/h)Q ——热负荷（W ）t 1——循环水回水温度（℃） t 2——循环水供水温度（℃）c p ——循环水的平均比热容（kJ/kg/℃） （参见《锅炉房使用设计手册》P347） 取值1.2， 3.6601000G 1.2=1127t /h 4.18(12065)⨯⨯=⨯⨯-循环水泵选用3台，单台泵流量：循环水泵扬程计算：1234H 0.1p +p +p +p )+(3~5)=⨯∆∆∆∆（ （参见《锅炉房实用设计手册》P347） 式中 H ——循环水泵扬程（m ） Δp1——换热器内部阻力（kPa ）Δp2——循环水供、回水干管阻力（kPa ） Δp3——最不利用户内部系统阻力（kPa ） Δp4——除污器阻力（kPa ） 3~5 ——计算附加裕量（m ）Δp1为汽-水换热器和水-水换热器阻力之和，汽水换热器：20~120 kPa ，取90 kPa ，水水换热器：30~50 kPa ，取40 kPa ，Δp1=130 kPa ；一次网系统环路全长10km ，比摩阻为60Pa/m ，Δp2=600kPa ；除污器阻力损失为20~50kPa ，取Δp4=40 kPa ，故选型：根据计算出的循环水泵的流量和扬程，在泵的产品样本中选取工作点p 213.6QG (1.1~1.2)c (t t )=⨯-1127G =469.58t /h 30.8=⨯H 0.1+600+40)+4=81m=⨯（130在高效区的泵的型号。
循环水泵采用KQL300/710-250/6型号4台，三用一备。
循环水泵一般安装在换热器的进水侧。
（参见上海凯泉第四代KQL 系列单机立式离心泵）表 1.1.1 凯泉泵KQL300/710-250/6参数表型号 流量 m 3/h 扬程 m 转速 r/min 电机功率 kW 必需汽蚀余量m重量 kg KQL300/710-250/6500869802506.02820图1.1 凯泉泵KQL300/710-250/6尺寸图表1.1.2 凯泉泵KQL300/710-250/6尺寸表型号 DN L 0 m a c L 1 b 1b 2 x 300-710-250/6 300 1760 850 460 45 1760 450 9802302、凝结水泵蒸汽温度为140℃，焓为h z =2733.44kJ/kg ，水-水换热器出口凝结水温度为80℃，焓为h g =334.95 kJ/kg根据汽-水换热平衡方程，p 21z z s s G (h h )G c (t t )-=-（参见《锅炉房实用设计手册》P350） 式中Gz ——蒸汽消耗量（kg/h ）hz ——蒸汽的比焓(kJ/kg)hs ——水-水换热器出口凝结水比焓(kJ/kg)p 21s z z g G c (t t )1127 4.1865G ==108.0t /h h h 2733.44334.95-⨯⨯-=--（120）凝结水泵间歇运行，选用3台，两用一备，水泵流量为凝结水量的1倍。

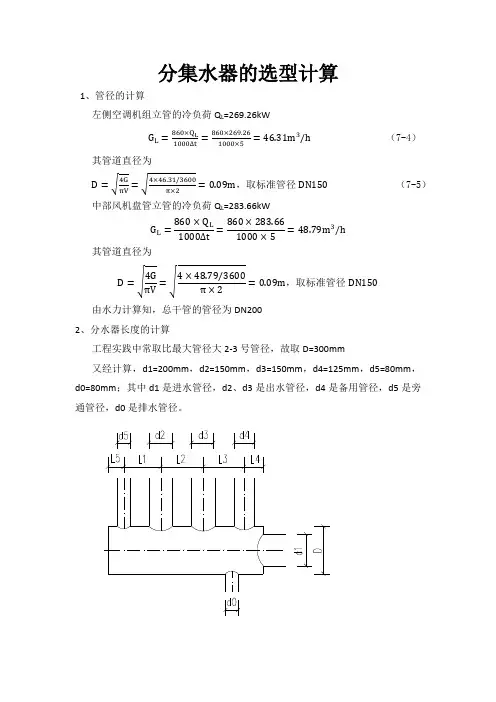

分集水器的选型计算1、管径的计算左侧空调机组立管的冷负荷Q L=269.26kWG L=860×Q L1000∆t =860×269.261000×5=46.31m3/h（7-4）其管道直径为D=√4GπV =√4×46.31/3600π×2=0.09m，取标准管径DN150（7-5）中部风机盘管立管的冷负荷Q L=283.66kWG L=860×Q L1000∆t=860×283.661000×5=48.79m3/h其管道直径为D=√4GπV=√4×48.79/3600π×2=0.09m，取标准管径DN150由水力计算知，总干管的管径为DN2002、分水器长度的计算工程实践中常取比最大管径大2-3号管径，故取D=300mm又经计算，d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm；其中d1是进水管径，d2、d3是出水管径，d4是备用管径，d5是旁通管径，d0是排水管径。
图7-1 分水器配管图分水器长度：L1=40+120+75=235mmL2=75+120+75=270mmL3=75+120+62.5=257.5mmL4=62.5+60=122.5mmL5=40+60=100mmL=L1+L2+L3+L4+L5=985mm7.4.2 集水器的设计集水器筒体直径与分水器相同，取D300图7-2 集水器配管图d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm，dp=25mm；其中dp是膨胀管径，d1是出水管径，d2、d3是回水管径，d4是备用管径，d5是旁通管径，d0是排水管径。
集水器长度为L=L0+L1+L2+L3+L4+L5=60+25+120+150+120+150+120+125+120+80+60=1130mm。
